BEDIENUNGSANLEITUNG Superforte 730 Schulthess
Waschmaschine | Privathaushalt und Mehrfamilienhaus
Sicherheit und Schutzmassnahmen....5
Transportsicherung entfernen....6
Gerät aufstellen 7
Wasch-Trocken-Säule 9
Wasserzulauf 10
Wasserablauf 11
Wasserablauf 12
Elektrischer Anschluss 13
Privathaushalt 14
Mehrfamilienhaus 16
FRANÇAIS
Lesen Sie die Anleitungen.
Warnhinweise sind mit einem Warndreieck gekennzeichnet. Es wird angegeben, wie die Gefahr vermieden werden kann.
Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht vermieden wird.
Warnung
bedeutet, dass Personen schäden, unter Umständen auch lebens-gefährliche Verletzungen auftreten können.
Achtung
bedeutet, dass Sachschäden auf treten können.
Sicherheit und Schutzmassnahmen
Beachten Sie beim Aufstellen und Anschliessen des Gerätes die folgenden Sicherheitshinweise, Warnungen, allgemeinen Hinweise wie auch eventuelle besondere Vorschriften des zuständigen Wasser- und Elektrizitätswerkes.
▶Lassen Sie das Gerät durch geschultes Fachpersonal gemäss Aufstellanleitung installieren.
Überprüfen Sie die Maschine auf Transportschäden. Nehmen Sie ein Gerät mit sichtbaren Schäden nicht in Betrieb.
Warnung
Verletzungsgefahr! Die Waschmaschine hat ein hohes Gewicht.
▶Achten Sie bei Transport und Installation des Gerätes (Entladen, Ver rücken usw.) darauf, dass dieses nicht herunterfällt oder kippt.
Beim Anheben der Waschmaschine an vorstehenden Bauteilen (z.B. Einfülltür, Deckplatte) können diese abbrechen.
▶Heben Sie das das Gerät nicht an vorstehenden Bauteilen an!
Bei unsachgemäsem Verlegen von Schläuchen und Netzkabeln besteht Stolper- und Verletzungsgefahr.
▶Verlegen Sie Schläuche und Kabel so, dass man nicht darüber stolpert.
Kinder können sich beim Spielen in Verpackungsteile oder Folien ein wickeln oder sich diese über den Kopf ziehen und ersticken.
▶Halten Sie Verpackungs material von Kindern fern.
Achtung
Gefahr von Stromschlag! Beim Betreiben der Waschmaschine im Freien besteht Kurzschluss- bzw. Brand gefahr.
▶Stellen Sie das Gerät nicht im Freien (z.B. Balkon) auf.
▶Beim Betreiben des Geräts auf einer Höhe ab 2000 m über Meer muss unbedingt die Temperaturbegrenzung aktiviert werden, um das Sieden zu vermeiden (siehe Serviceanleitung resp. Kunden-dienst oder Fachhändler fragen).
▶Die Betriebstemperatur des Gerätes beträgt 5 bis 35 °C.
Transportsicherung entfernen
Achtung
Die Maschine ist mit Transportsicherungen an der Rückseite des Geräts gesichert.
▶ Entfernen Sie die Transportsicherungen unbedingt vor der ersten Inbetriebnahme.
▶ Bewahren Sie die Transportsicherungen auf.
▶ Bauen Sie die Sicherungen bei späteren Transporten vorüber gehend wieder ein, um Transportschäden zu vermeiden.


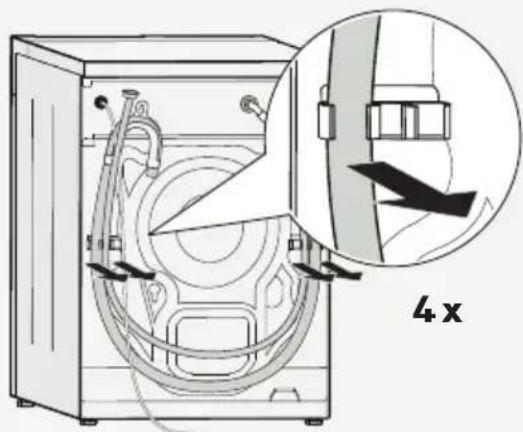

4 x▶ Nehmen Sie Schläuche und Kabel aus den Halterungen.


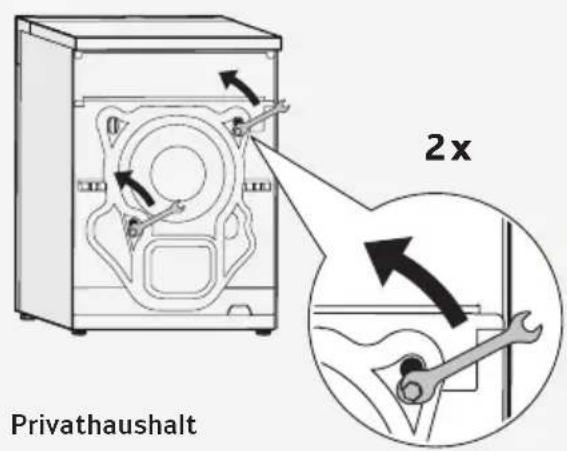

Privathaushalt 2x


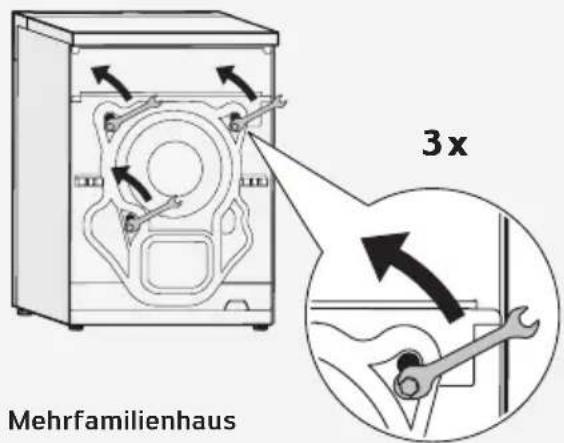

3x Mehrfamilienhaus- Lösen Sie die Sechskantschrauben mit einem Ringschlüssel (Schlüsselweite 13), bis sie frei beweglich sind.
▶ Entfernen Sie die Schrauben mit den Hülsen.
▶ Verschliessen Sie die Öffnungen mit den mitgelieferten Abdeckungen.
Warnung
Beim Abrutschen besteht Verletzungsgefahr!
Gerät aufstellen
Jedes Gerät wird vor der Auslieferung im Werk unter Betriebsbedingungen geprüft. Feuchtigkeit bzw. Wasserreste im Gerät oder Ablauf schlauch sind auf diese Prüfung zurückzuführen.
Aufstellfläche
Um die Standsicherheit beim Schleudern zu gewährleisten, muss die Aufstellfläche fest, eben und trocken sein. Weiche Bodenbeläge, z.B. Teppichböden oder Beläge mit Schaumstofffrücken sind als Aufstell fläche nicht geeignet.
Aufstellen auf einem Holzbalkenboden
Unterlegen Sie das Gerät mit einer mindestens 40 mm dicken, wasserbeständigen Holzplatte, die mit dem Fussboden fest verschraubt sein muss
▶ Stellen Sie die Waschmaschine möglichstin einer Ecke des Raums auf und befestigen Sie die Gerätefüsse mit einem Fixier-Set (insbesondere bei einer Wasch- Trocken -Säule).
Aufstellen auf einem Sockel
Warnung
Beim Schleudern kann das Gerät wandern und vom Sockel kippen oder stürzen.
▶ Befestigen Sie die Gerätefüsse mit einem Fixier-Set, um ein Wegrutschen während des Schleuderns zu verhindern (insbesondere bei einer Wasch-Trocken-Säule).
Aufstellen auf einem glatten Untergrund
Wird die Waschmaschine auf einem glatten Boden aufgestellt (z.B. Keramik - platten, geschliffene Natursteine, Feinbeton), sind die Geräte füsse mit einem Fixierset (Fixier-Set zum Kleben) zu befestigen, um das Weg rutschen während des Schleuderns zu verhindern.
Fixier-Sets
Fixier-Sets zum Kleben oder Bohren sind beim Fach händler oder unserem Kundendienst erhältlich.
▶ Fixier-Set zum Bohren (Stahl)
Bestell-Nr. 520 510
▶ Fixier-Set zum Kleben (Kunststoff)
Bestell-Nr. 51 215
Gerätemasse beachten

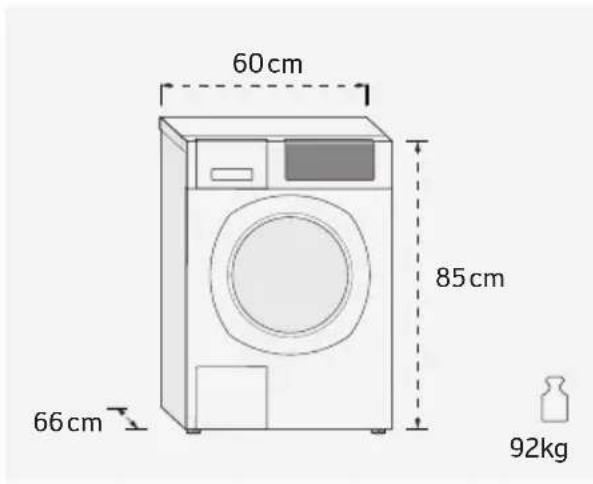

Der Mindestabstand zwischen der Waschmaschine und einer Wand oder einem Nachbargerät beträgt 1 cm.
Privathaushalt
▶ Richten Sie das Gerät mit Hilfe einer Wasserwaage nach allen Seiten aus.
Hinweis
Das Gerät muss lotrecht mit allen vier Füssen fest auf dem Boden stehen und darf nicht wackeln. Sonst kann das Gerät während des Betriebs wandern und Schäden verursachen.
▶ Überprüfen Sie die Ausrichtung der Waschmaschine.
▶ Lösen Sie die Kontermutter mit einem Schraubenschlüssel
▶ Verändern Sie bei Bedarf die Höhe der Gerätefüsse durch Drehen.
▶ Schrauben Sie bei allen Gerätefüssen die Kontermutter wieder fest gegen das Gehäuse. Halten Sie die Füsse dabei fest, um zu verhindern, dass sich die Höhe verstellt.

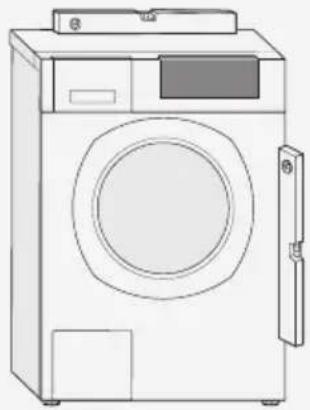

Wasch-Trocken-Säule
Um Platz zu sparen, kann der Wäsche- trockner auf eine Waschmaschine gestellt werden (Wasch-Trocken- Säule). Der Trockner muss dabei mit einem Turm- Bau satz auf der Waschmaschine befestigt werden.
Turm-Bausätze sind beim Fach händler oder unserem Kundendienst erhältlich. Die Installation muss durch geschultes Fachpersonal erfolgen.
Privathaushalt
▶ Turm-Bausatz, weiss Bestell-Nr. 51 027
▶ Turm-Bausatz, grau Bestell-Nr. 51 028
Mehrfamilienhaus
▶ Turm-Bausatz, weiss Bestell-Nr. 51 044
Warnung
Kippgefahr!
▶ Stellen Sie niemals eine Waschmaschine auf einen Trockner.
Wasserzulauf
Für den Wasseranschluss ist eine Kaltwasserleitung mit mindestens 0,1 MPa (1 bar) Wasserdruck erforderlich.
Bei aufgedrehtem Wasserhahn müssen mindestens 8 Liter Wasser pro Minute ausfliessen.
▶ Schalten Sie bei einem Wasser druck über 1 MPa (10 bar) ein Druckreduzier-ventil vor.
Achtung
▶ Schliessen Sie die Waschmaschine nicht an die Mischbatterie eines drucklosen Heisswasser-Aufbereiters an.
▶ Schliessen Sie das Gerät mit neuwertigen Zulaufschläuchen an. Alte Schlauchsätze nicht wiederverwenden.
▶ Schläuche nicht knicken und nicht in die Länge ziehen.


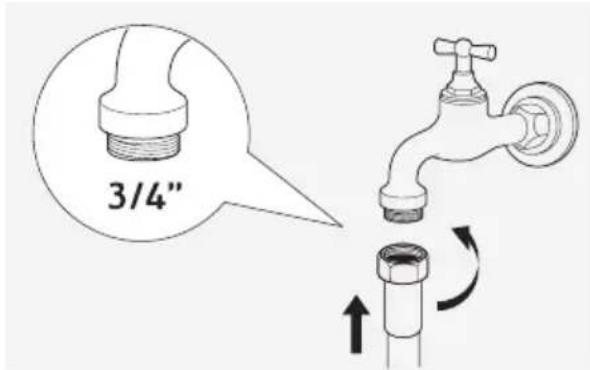

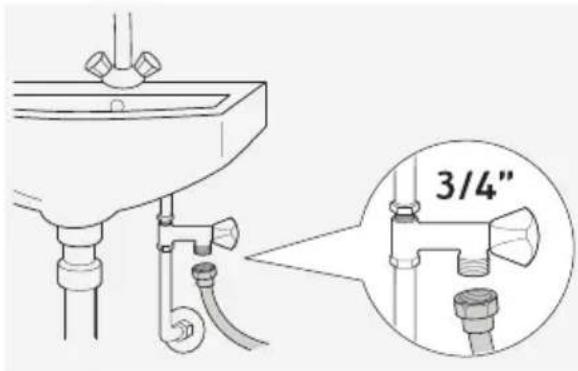

3/4"▶ Schliessen Sie den Zulaufschlauch am Wasser hahn an.
▶ Entfernen Sie die Siebe in den Schlauchverbindungen nicht, ausser zum Reinigen.
Achtung
Die Schraubverbindung steht unter vollem Was ser druck.
Unterbrechen Sie die Wasserzufuhr nach dem Waschen, um Wasser schäden zu verhüten.
Option Weichwasser/ Regenwasser
Hinweis
Damit Regenwasser verwendet werden kann, muss dieses gefiltert, resp. hygienisch sauber sein, um eine Verkeimung zu vermeiden.
▶ Für das Betreiben der Waschmaschine mit Regenwasser wird eine Regenwassernutzungsanlage vorausgesetzt.
Geräte mit Option «Weichwasser / Regenwasser» haben an der Rückwand zwei Anschlussventile für den Anschluss von Weich- oder Regenwasser und für Hartwasser (kalt).
Das Ventil für Weich- oder Regenwasser ist am Ventileingang mit einem grünen Strich gekenn zeich net.
Das neutrale Ventil ist für Hartwasser be stimmt.
▶ Schliessen Sie den Schlauch für Weich-/Regenwasser sowie den Hartwasserschlauch am entsprechenden Wasserhahn an.
Option Warmwasser
Geräte mit Option «Warmwasser» haben an der Rück wand zwei Anschlussventile für den Anschluss von Warm- resp. Kaltwasser anschluss.
Das Warmwasser-Ventil ist am Ventileingang mit einem roten Strich gekenn zeich net. Das neutrale Ventil ist für das Kaltwasser be stimmt.
▶ Schliessen Sie den Warm- und den Kaltwasserschlauch am entsprechenden Wasserhahn an.
Achtung
Die Maximaltemperatur für Warmwasser liegt bei 70 °C.
▶ Reduzieren Sie höhere Wassertemperaturen durch Vor schalten eines Mischers auf 70 °C.
Aquastopp / Aquasafe
▶ Bei einem Gerät mit Aquastopp / Aquasafe schliessen Sie das Ventil gemäss Skizze am Wasserhahn an.
- Öffnen Sie vorsichtig den Wasserhahn, um die Dichtheit der Anschluss-Stellen zu prüfen.
Warnung
Gefahr von Stromschlag!
▶ Tauchen Sie ein Aquastopp-Ventil nie in Wasser.
Wasserablauf
Achtung
Gefahr von Wasserschaden!
Ein unzureichend gesicherter Ablaufschlauch kann beim Abpumpen aus dem Waschbecken oder aus der Anschlussstelle rutschen und Wasserschäden verursachen.
▶ Schlauch nicht knicken und nicht in die Länge ziehen.
Wasserablauf
Achtung
Gefahr von Wasserschaden! Ein unzureichend gesicherter Ablauf- schlauch kann beim Abpumpen aus dem Waschbecken oder aus der Anschluss- stelle rutschen und Wasserschäden verursachen.
▶ Schlauch nicht knicken und nicht in die Länge ziehen.
Wasserablauf in Waschbecken


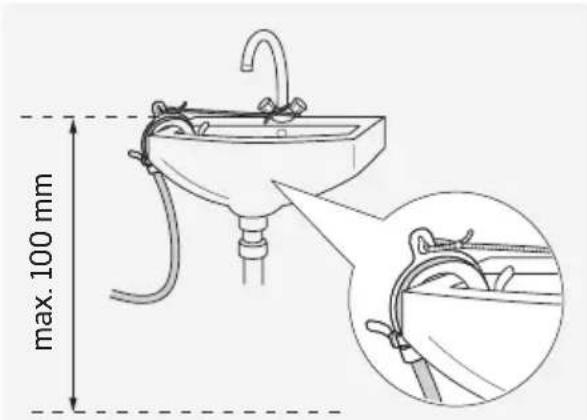

max. 100 mm▶ Sichern Sie den Ablaufschlauch gegen das Herausrutschen.
▶ Überprüfen Sie, ob das Wasser genügend schnell abläuft.
▶ Stellen Sie sicher, dass der Stöpsel den Abfluss nicht verschliesst.
Wasserablauf in Sifon
(Unterputz- oder Waschtischsifon)
▶ Sichern Sie die Anschlussstelle mit Schlauchschellen (im Fachhandel erhältlich).
Wasserablauf in ein Stand rohr oder einen Bodenablauf

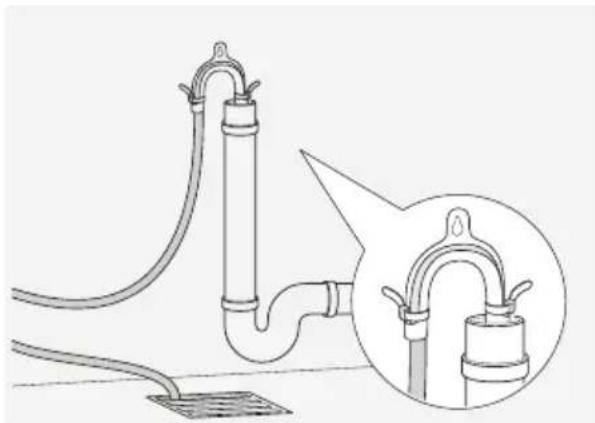

▶ Befestigen Sie den Schlauch auf beiden Seiten mit einem Kabel binder.
Elektrischer Anschluss
Hinweis
Der Anschluss an die Strom versorgung muss durch eine Fachperson ausgeführt werden.
Bei der ersten Inbetriebnahme der Maschine sind die Einstellungen Datum und Uhrzeit zu kontrollieren und falls nötig richtig zu stellen (siehe Einstellungen / Menu Einstellungen in der Bedienungsanleitung).
Elektrischen Anschluss nach den Vorschriften und Bestim mungen der örtlichen Elektrizitätsbehörde und des Elektrizitätswerks erstellen. Sind am Aufstellort Fehlerstrom-Schutz- schalter zur Erhöhung der Sicherheit vorgeschrieben oder empfohlen, muss der Auslösestrom 30 mA betragen.
▶ Verwenden Sie einen Fehlerstrom-Schutz schalter mit 📌-Zeichen.
Das Gerät ist zugelassen für festen Anschluss, allpolig abschaltbar über Hauptschalter bzw. Wandschalter mit Kontaktabstand von mindestens 3 mm oder Steckkontakt.
Warnung
Gefahr von Stromschlag oder Brand!
▶ Verwenden Sie keine Verlängerungs kabel und Mehrfachkupplungen oder steckbaren, mobilen Zeitschaltuhren.
Das Gerät darf nicht über eine externe Schaltvorrichtung angeschlossen werden, die das Gerät regelmässig ein- und ausschaltet (z.B. Zeitschaltuhr).
Tiefere Anschlussleistung
Das Gerät kann auf tiefere Anschlusswerte umgeschaltet werden (siehe Anschluss schema).
Weitere Informationen betreffend Umschalt möglich keiten befinden sich auf dem Aufkleber am Netzkabel des Geräts.
Hinweis
Die Umschaltung muss durch eine Fachperson ausgeführt werden.
▶ Bei tieferer Anschlussleistung muss die Einstellung Netzanschluss reduziert entsprechend angepasst werden.
Privathaushalt (Typ WA14 EFH)
Netzleitung
Das Gerät wird mit einer 4-adrigen Netzleitung ausgeliefert, zum Anschluss an Zweiphasen- Wechselstrom mit Nullleiter (400 V 2 N \~, Anschlusswert 4000 W, Sicherung 10 AT).
Sicherungen und Schalter werden nicht mitgeliefert.
8 kg-Waschmaschine


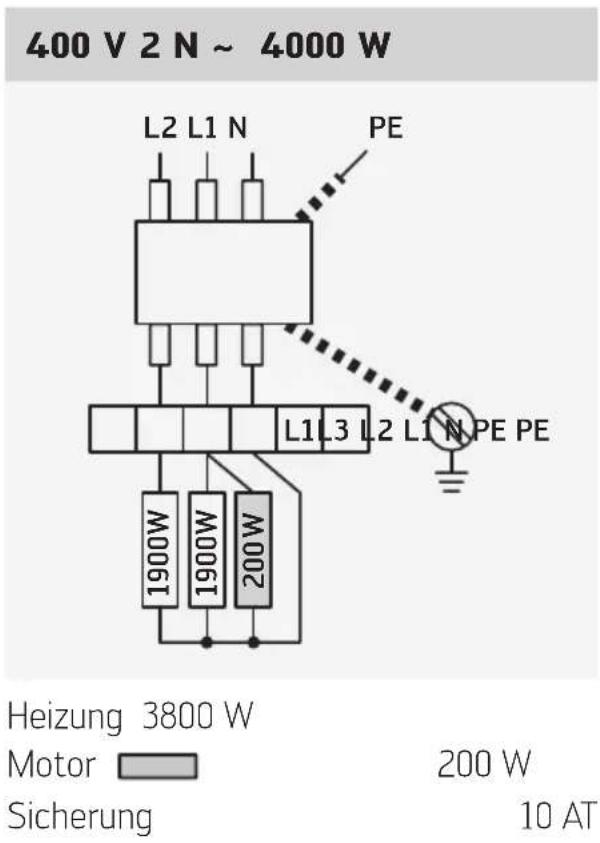

400 V 2 N ~ 4000 W L2 L1 N PE L1 L3 L2 L1 N PE PE 1900W 1900W 200W Heizung 3800 W Motor Sicherung 200 W 10 AT
Das Gerät wird mit einem 3-adrigen Netzkabel mit Netz stecker Typ 23 ausgeliefert (230 V 1 N \~, Anschlusswert 3500 W, Sicherung 16 AT).
230 V 1 N \~ 3500 W


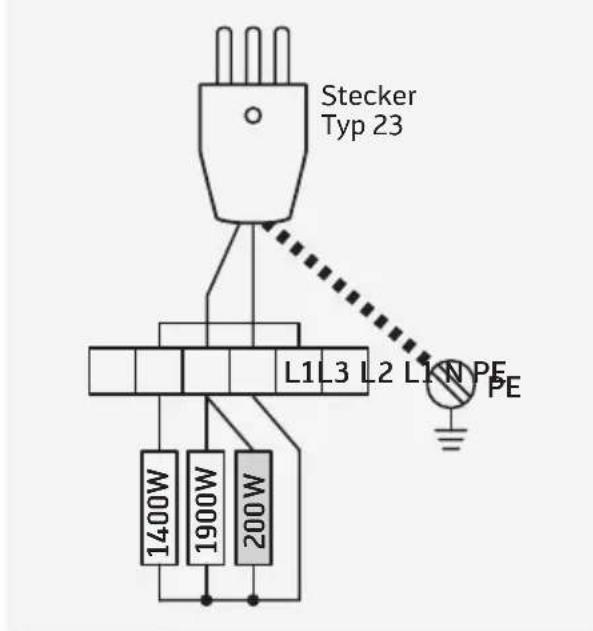

Stecker Typ 23 L1 L3 L2 L1 W PE PE 1400W 1900W 200WHeizung 3300 W Motor 200 W Sicherung 16 AT
Geräteausführung «speedLine»
Das Gerät wird mit einer 165 cm langen Netz leitung mit Stecker T 12 ausgeliefert, zum Anschluss an Einphasen-Wechselstrom mit Nullleiter (230 V 1 N \~, Anschlusswert 2300 W, Sicherung 10 AT)
Sicherungen und Schalter werden nicht mitgeliefert.
230 V 1 N \~ 2300 W
Netzanschluss reduziert


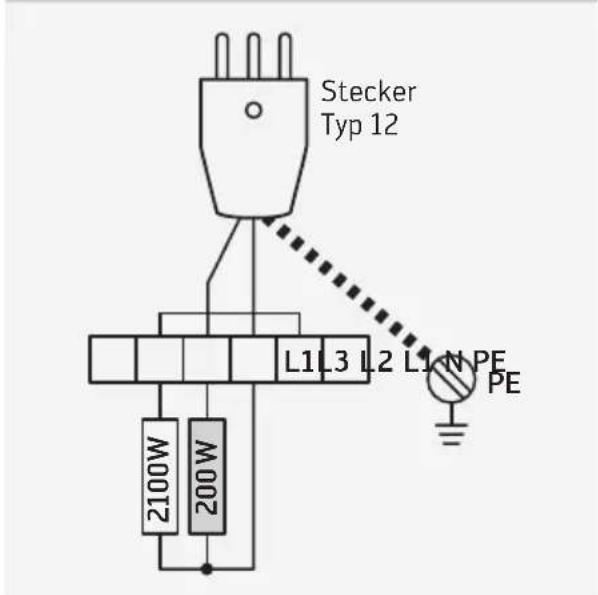

Stecker Typ 12 L1 L3 L2 L1 N PE PE 2100W 200WHeizung 2100 W Motor 200 W Sicherung 10 AT
Mehrfamilienhaus (Typ WA14 MFH)
Netzleitung
9 kg-Waschmaschine
Das Gerät wird mit einer 5-adrigen Netzleitung ausgeliefert, zum Anschluss an Dreiphasen- Wechselstrom mit Nullleiter. (400 V 3 N \~, Anschlusswert 4800 W, Sicherung 10 AT)
8 kg-Waschmaschine
Das Gerät wird mit einer 4-adrigen Netzleitung ausgeliefert, zum Anschluss an Zweiphasen- Wechselstrom mit Nullleiter. (400 V 2 N \~, Anschlusswert 4400 W, Sicherung 10 AT)
Sicherungen und Schalter werden nicht mitgeliefert.
9 kg-Waschmaschine


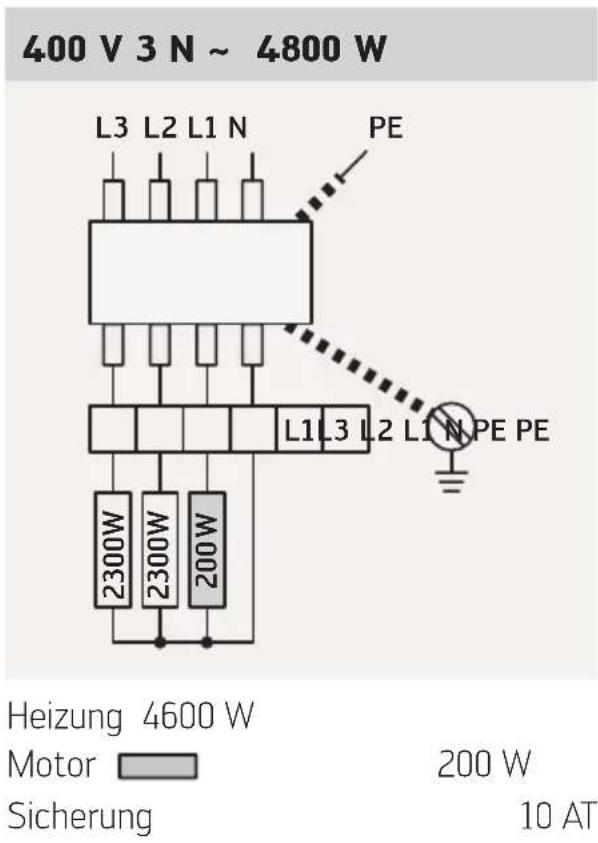

400 V 3 N ~ 4800 W L3 L2 L1 N PE L1 L3 L2 L1 N PE PE 2300W 2300W 200W Heizung 4600 W Motor Sicherung 200 W 10 AT


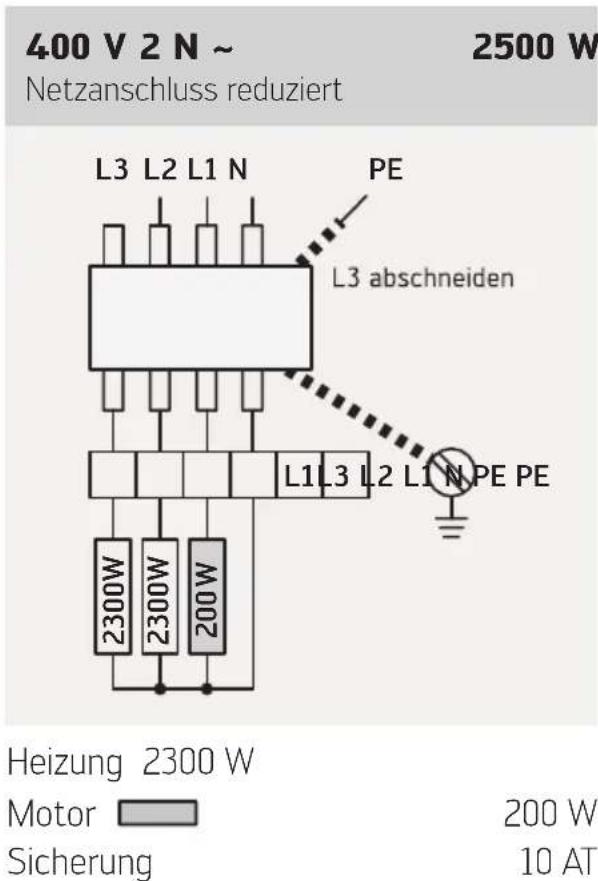

400 V 2 N ~ Netzanschluss reduziert 2500 W L3 L2 L1 N PE L3 abschneiden L1 L3 L2 L1 N PE PE 2300W 2300W 200W Heizung 2300 W Motor Sicherung 200 W 10 AT8 kg-Waschmaschine

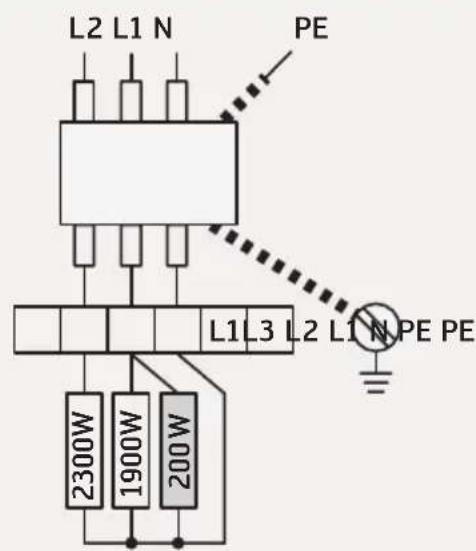

400 V 2 N \~ 4400 W
Motor 200 W
Sicherung 10 AT

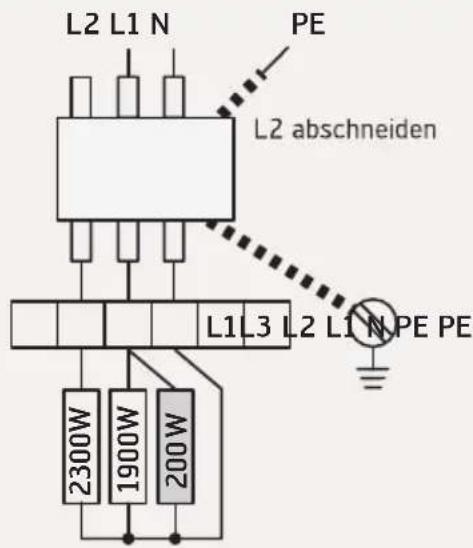

230 V 1 N \~ 2100 W
Netzanschluss reduziert
1900 W
Motor 200 W
Sicherung 10 AT
L1 braun
