BEDIENUNGSANLEITUNG SPEECH-104D Monacor

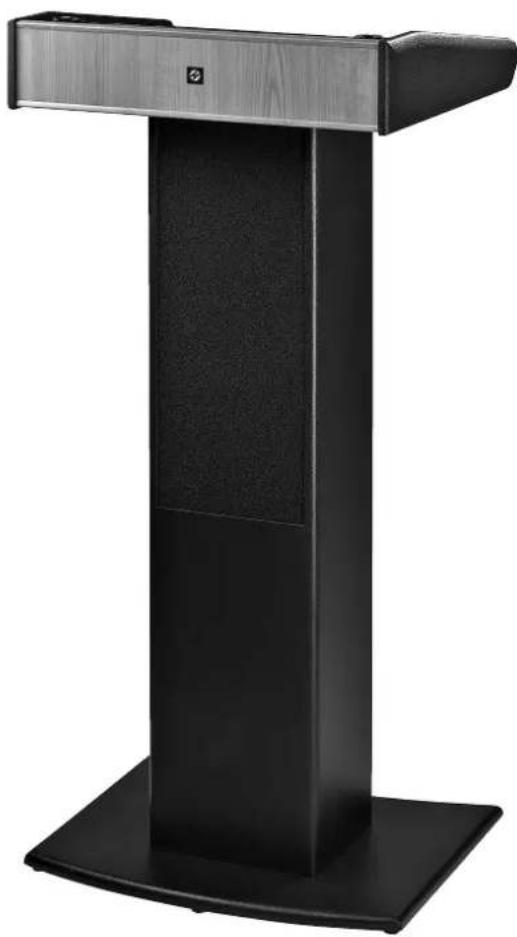

Rednerpult mit Verstärkersystem Lectern with Amplifier System

Deutsch ..... Seite 4

Rednerpult mit Verstärkersystem

Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf Seite 2 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht

1 Verbindungskabel der XLR-Buchsen (22) auf der Pultoberseite zum Anschluss an einen Mikrofoneingang (2, 4, 5) oder an die Leuchtenbuchse (3)

2 Mikrofoneingang MIC 1, XLR-Buchse

3 Anschluss für eines der beiden Verbindungskabel (1) zum Betrieb einer Leuchte (=12V, max. 100mA) an der entsprechenden XLR-Buchse (22) auf der Pultoberseite

4 Mikrofoneingang MIC 2, XLR-Buchse

5 Kombinierte XLR-/6,3-mm-Klinkenbuchse 1 MIC / LINE IN zum Anschluss eines Mikrofons oder einer anderen Mono-Tonquelle (z. B. Mischpult)

6 Lautstärkeregler LEVEL für die an den Buchsen (2), (4) oder (5) angeschlossenen Tonquellen

7 Lautstärkeregler 2 WIRELESS für Funkmikrofone

8 Gemeinsamer Klangregler TONE für die an den Buchsen (2), (4) oder (5) angeschlossenen Tonquellen und Funkmikrofone

9 Cinch-Buchsen 3 LINE IN zum Anschluss einer Tonquelle (z. B. CD-Spieler)

10 Cinch-Ausgänge LINE LINK zum Aufnehmen des Mischsignals oder zum Weiterleiten zu einer weiteren Verstärkeranlage

11 Lautstärkeregler PLAYER für den Eingang 3 LINE IN (9)

12 Klangregler TONE für den Eingang 3 LINE IN (9)

13 Funktion VOICE OVER zum Ausblenden des Tons einer am Eingang 3 LINE IN angeschlossenen Tonquelle, während über ein Mikrofon gesprochen wird

LED MUSIC leuchtet, wenn der Ton ausgeblendet wird

Regler DEPTH zum Einstellen der Empfindlichkeit für das Ausblendendes Tons

14 Status-LEDs für die Akkus

CHARGE

Rot: während des Ladens

Grün: nach Beendigung des Ladevorgangs

FULL Ladezustand: voll

OK Ladezustand: gut

LOW Ladezustand: gering

15 LED LIMITER leuchtet, wenn die Pegelbegrenzung aktiv ist

16 Betriebsanzeige PWR ON

17 Ein/Aus-Schalter

18 Netzbuchse zum Anschluss an eine Steck-dose (230 V/ 50Hz) über das beiliegende Netzkabel für das Aufladen der Akkus

19 Schalter INTERNAL SPEAKER zum Ein- und Ausschalten (ON /OFF) der eingebauten Lautsprecher
20 Buchse EXT. SPEAKER für den Anschluss eines (zusätzlichen) Lautsprechers
21 Empfangsmodul für zwei Funkmikrofone
22 XLR-Buchsen zum Aufstecken von Mikrofonen oder einer Schwanenhalsleuchte, bei entsprechendem Anschluss der Verbindungskabel (1)

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit € gekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe daran vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

• Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.

• Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose:

• wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

• wenn Funktionsstörungen auftreten. Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen oder montiert, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Verwendungsmöglichkeiten

Das Rednerpult SPEECH-104D ist mit einem hochwertigen 2-Wege-Lautsprechersystem, einem Mischverstärker mit drei Eingangskanälen und einem Empfangsteil für zwei Funkmikrofone ausgestattet. Es dient zur Beschallung bei Vorträgen, Ansprachen, Lesungen etc., wobei die optionalen Funkmikrofone eine zusätzliche Mobilität bieten (z. B. können sie für Rückfragen im Publikum herumgereicht werden). Neben Mikrofonen

lassen sich auch andere Tonquellen (z. B. CD-Spieler für Musik einspielungen) anschließen. Dabei kann, während über ein Mikrofon gesprochen wird, automatisch z.B. Musik ausgeblendet werden.

Über den Anschluss LINE LINK lässt sich das Ausgangssignal zu einem Aufnahmegerät oder zu einem anderen Verstärkersys tem weiterleiten. Am Lautsprecherausgang kann ein weiterer Lautsprecher zusätzlich oder alternativ zum internen Lautsprecher betrieben werden. Für eine optimale Beleuchtung der Auflagefläche lässt sich eine Schwanenhalsleuchte anschließen.

Mit den integrierten Akkus kann das Pult bis zu 16 Stunden netzunabhängig betrieben werden.

3.1 Funkmikrofone und Sender

Aus dem Sortiment von MONACOR stehen folgende Geräte zur Verfügung:

Typ	Modell
Funk-Handmikrofon	TXA-800HT
Taschensender mit Krawatten- und Kopfbügelmikrofon	TXA-800HSE
Sender mit Line-Pegel-Eingang für Audiosignale	TXA-800ST

3.2 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass der Funkempfänger des SPEECH-104D der Richtlinie 2014/53/EU entspricht. Die EU-Konformitätserklärung ist im Internet verfügbar:

www.monacor.de

Das Funksystem (Sender und Empfänger) ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

4 Inbetriebnahme

4.1 Montage (Abb. 2)

1) Den Pultfuß mit vier Schrauben unter die Säule schrauben.
2) Das Pultoberteil auf die Säule setzen und den Deckel aufklappen.
3) Mit vier Schrauben das Pultoberteil auf der Säule festschrauben.

4.2 Anschlüsse herstellen

Alle Anschlüsse nur bei ausgeschaltetem Gerät oder heruntergedrehten Lautstärke-reglern (6, 7, 11) herstellen oder ändern.

An die beiden XLR-Buchsen (22) auf der Pultoberseite können zwei Mikrofone oder ein Mikrofon und eine Schwanenhalsleuchte angeschlossen werden.

1) Zum Anschluss einer Schwanenhalsleuchte, die für eine Spannung von =12 V geeignet ist und max. 100 mA Strom benötigt (z. B. GNL-304), das zu der gewünschten XLR-Buchse (22) gehörende Verbindungskabel (1) an die Leuchtenbuchse (3) anschließen. Die Leuchte in die verbundene XLR-Buchse auf der Pult oberseite

stecken. Die Buchse besitzt eine Verriegelung. Zum Herausziehen der Leuchte den PUSH-Hebel drücken.

2) Zum Anschluss eines Mikrofons das zu der gewünschten XLR-Buchse gehörende Verbindungskabel (1) an die Eingangsbuchse MIC 1 (2) oder MIC 2 (4) anschließen. Das Mikrofon (z. B. ein passendes Schwanenhalsmikrofon aus der EMG...P-Serie) in die verbundene XLR-Buchse (22) auf der Pultoberseite stecken und auf den Sprecher ausrichten.

Wenn eine höhere Eingangsempfindlichkeit benötigt wird, kann ein Mikrofon alternativ an die XLR-Kontakte der Buchse 1MIC/LINEIN* (5) angeschlossen werden.

Hinweis: Werden die Buchsen MIC 1 (2) und MIC 2 (4) zusammen genutzt, sollten wegen des gemeinsamen Lautstärkereglers möglichst Mikrofone mit ähnlichen elektrischen Eigenschaften verwendet werden.

Alle Mikrofoneingänge stellen die von einigen Mikrofonen benötigte Phantom-speisung (12 V) zur Verfügung.

Hinweis: Mikrofone oder andere Tonquellen mit asymmetrischem Ausgang dürfen nicht an die XLR-Buchsen angeschlossen werden, weil diese durch die Phantomspannung beschädigt werden könnten.

3) Zum Anschluss einer Signalquelle mit Line-Pegel (z. B. Mischpult, zusätzlicher Empfänger für Funkmikrofone, CD-Spieler) können die Klinkenbuchse von 1 MIC/LINEIN* (5) und die Cinch-Buchsen LINE IN (9) genutzt werden.

Beim An schluss beider Cinch-Buchsen (z. B. an den Stereo-Ausgang von einem CD-Spieler) wird aus den Signalen ein Mono-Signalgebildet.

Das Signal einer an diesen Buchsen angeschlossenen Tonquelle kann beim Sprechen über ein Mikrofon ausgeblendet werden (Funktion VOICE OVER Kap. 5).

4) An den Ausgang LINE LINK (10) kann ein weiteres Verstärkersystem oder ein Aufnahmegerät angeschlossen werden. Für Stereo-Aufnahmegeräte sind zwei Buchsen vorhanden. Da der Verstärker mono fon arbeitet, sind die Signale an beiden Buchsen identisch.

5) Über die Speakon®-kompatible Buchse EXT. SPEA KER (20) kann ein zusätzlicher Lautsprecher angeschlossen werden. Den Lautsprecherstecker nach dem Einstecken in die Buchse nach rechts drehen, bis er einrastet. Zum späteren Herausziehen den Sicherung sriegel am Stecker zurückziehen und den Stecker nach links drehen.

Mit dem Schalter INTERNAL SPEAKER (19) bei Bedarf die internen Lautsprecher ausschalten (Position „OFF“).

*Hinweis: Den Eingang 1 MIC/LINEIN (5) nur verwenden, wenn die Eingänge MIC 1 (2) und MIC 2 (4) nicht benötigt werden, da eine gleichzeitige Nutzung nicht möglich ist.

4.3 Akkus aufladen

Das Gerät wird über zwei eingebaute Blei-Gel-Akkumulatoren (je 12 V/7 Ah) betrieben. Das Pult muss zum Laden nicht eingeschaltet sein, kann aber auch während des Ladens betrieben werden.

1) Das beiliegende Netzkabel in die Netzbuchse (18) stecken und den Netzstecker in eine Steckdose (230 V / 50 Hz).
2) Über die Status-LEDs (14) wird der Ladezustand angezeigt: FULL (voll), OK (gut) oder LOW (niedrig). Während die Akkus geladen werden, leuchtet die LED CHARGE rot.
3) Wenn die Akkus aufgeladen sind (die LED CHARGE leuchtet grün), das Pult vom Netz trennen.

Hinweis: Zur langfristigen Erhaltung der Akkufunktion das Pult spätestens nach 12 Stunden vom Netz trennen.

5 Bedienung

1) Vor dem ersten Einschalten alle Lautstärke-regler (6, 7, 11) auf „0“ drehen, damit es beim Einschalten nicht zu unerwartet hoher Lautstärke kommen kann.
2) Die angeschlossenen Tonquellen und /oder den /die Funksender einschalten.
3) Das Pult mit dem Schalter (17) einschalten. Die Betriebsanzeige PWR ON (16) leuchtet. Zusätzlich wird mit einer LED (14) der Ladezustand der Akkus angezeigt. Leuchtet die LED LOW, sollten die Akkus aufgeladen werden (Kapitel 4.3).
4) Von einer angeschlossenen Tonquelle z. B. Musik wiedergeben oder in ein per Kabel oder Funk verbundenes Mikrofon sprechen.
5) Die Lautstärke für die Tonquellen mit dem jeweiligen Regler einstellen.

LEVEL (6): Mikrofone an den Eingängen MIC 1 und MIC 2 oder Tonquelle am Eingang 1 MIC/LINEIN

2 WIRELESS (7): Funkmikrofone, siehe auch Kapitel 5.1.2

PLAYER (11): Tonquelle am Eingang 3 LINE IN

VORSICHT

Um ein Rückkopplungspfeifen zu vermeiden, halten Sie ein Mikrofon nicht in Richtung des Lautsprechers oder zu nah an ihn heran.

Bei einer zu hoch eingestellten Lautstärke kann ebenfalls eine Rückkopplung auftreten. In diesem Fall mit dem entsprechenden Regler LEVEL (6) bzw. 2 WIRELESS (7) eine niedrigere Mikrofonlautstärke einstellen.

Eine Schaltung zur Pegelbegrenzung verhindert automatisch Verzerrungen bei hohen Lautstärken. Ihre Aktivität wird durch die LED LIMITER (15) signalisiert.

6) Mit dem Regler TONE (8) den gewünschten Klang für die Mikrofone oder eine an der Buchse 1 MIC / LINE IN (5) angeschlossene Tonquelle einstellen. Mit dem Regler TONE (12) den Klang für eine an den Buchsen 3 LINE IN (9) angeschlossene Tonquelle einstellen.

7) Soll der Ton von einer an den Buchsen 3 LINE IN angeschlossenen Tonquelle beim Sprechen über ein Mikrofon automatisch ausgeblendet werden [VOICE OVER (13)], den Regler DEPTH so einstellen, dass die LED MUSIC beim Sprechen leuchtet.
8) Um die Akkus nicht unnötig zu entladen, das Pult nach dem Betrieb und bei längeren Pausen mit dem Schalter (17) wieder ausschalten.

Wird das Pult längere Zeit nicht benötigt, die Akkus vor der Lagerung voll aufladen und etwa alle 6 Monate nachladen, um die normale Selbstentladung auszugleichen. Die Beschädigung der Akkus durch eine Tiefentladung lässt sich damit vermeiden.

5.1 Betrieb mit Funkmikrofonen

Das Pult ist mit einem Empfangsmodul (21) für zwei Funkmikrofone / Sender ausgestattet.

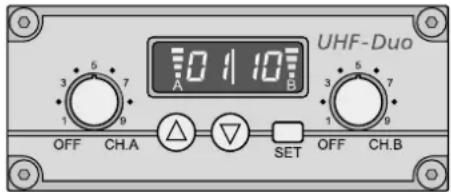

UHF-Duo 3 5 7 1 9 OFF CH.A 10 11 10 A B 3 5 7 1 9 SET OFF CH.B

④ Funkempfangsmodul

Die Empfangseinheiten A und B haben jeweils einen Regler zum Einstellen der Lautstärke und zum Ein-/Ausschalten (Abb. 4). Das Display ist aufgeteilt für Empfangseinheit A (linke Hälfte) und Empfangseinheit B (rechte Hälfte). Nach dem Einschalten einer Empfangseinheit zeigt das Display den Übertragungskanal. Zum kurzen Anzeigen der Funkfrequenz die Taste △ (für Einheit A) oder ▽ (für Einheit B) drücken.

5.1.1 Übertragungskanäle einstellen

Die Empfangseinheiten mit den Reglern einschalten. Die zugehörigen Funkmikrofone / Sender dabei vorerst noch ausgeschaltet lassen.

5.1.1.1 Kanalsuchlauf

Die Tasten △ und ▽ gleichzeitig ca. 1 Sekunde gedrückt halten, bis das Display SCAnanzeigt. Der Suchlauf startet: Die Empfangseinheiten werden auf freie Kanäle eingestellt, die sich gegenseitig nicht stören. Werden keine freien Kanäle gefunden, werden die eingestellten beibehalten.

Hinweis: Der Suchlauf kann auch nur für eine Einheit gestartet werden (Taste △ für Einheit A oder Taste ∇ für Einheit B).

5.1.1.2 Manuelle Kanalwahl

Wenn beide Empfangseinheiten A und B eingeschaltet sind:

1) Die Taste SET gedrückt halten, bis im Display für Empfangseinheit A die Kanalanzeige blinkt.

2) Den Kanal für Empfangseinheit A mit der Taste △ oder ▽ auswählen und mit der Taste SET bestätigen.

3) Im Display blinkt für Empfangseinheit B die Kanalanzeige. Den Kanal für Empfangsein-

heit B mit der Taste △ oder ▽ auswählen und mit der Taste SET bestätigen.

Wenn nur eine Empfangseinheit A oder B eingeschaltet ist:

Die Taste SET gedrückt halten, bis im Display die Kanalanzeige blinkt. Den Kanal mit der Taste △ oder ▽ auswählen und mit der Taste SET bestätigen.

Hinweise:

1. Die Empfangseinheiten lassen sich nicht auf den gleichen Kanal einstellen.
2. Wird ein Kanal nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt, wird der Einstellmodus verlassen und der vorher eingestellte Kanal beibehalten.
3. Zeigt im Display die jeweilige Segmentanzeige A oder B bei ausgeschaltetem Sender Empfang an, werden Störsignale bzw. Signale an derer Sender empfangen. In diesem Fall einen anderen Kanal auswählen.

5.1.2 Lautstärke einstellen

Die Funkmikrofone / Sender einschalten und eines auf den Kanal von Empfangseinheit A, das andere auf den Kanal von Empfangseinheit B einstellen. Im Display zeigt dann die jeweilige Segmentanzeige die Stärke des Funkempfangs an. Mit den Reglern für jede Empfangseinheit die Lautstärke einstellen.

Die Gesamtlautstärke der empfangenen Audiosignale mit dem Regler 2 WIRELESS (7) einstellen.

Hinweise:

1. Falls kein Signal vom Funkmikrofon empfangen wird, sicherstellen, dass das Mikrofon auf der richtigen Frequenz (Kanal) sendet und die Batterie des Mikrofons überprüfen. Wenn nötig, den Abstand zwischen Pult und Mikrofon verringern.
2. Ein schlechter Empfang kann eventuell durch Drehen oder Versetzen des Pultes verbessert werden.

5.1.3 Squelch einstellen

Die Rauschspere (Squelch) sorgt für eine Stummschaltung der jeweiligen Empfangseinheit, wenn der Pegel des Funksignals unter den eingestellten Schwellwert sinkt. So wird verhindert, dass Störsignale zu einem Aufrauschen führen, wenn der Sender ausgeschaltet oder sein Funksignal zu schwach ist: Liegen die Pegel der Störsignale unter dem Schwellwert, wird die Empfangseinheit stummgeschaltet. Ein höherer Schwellwert bietet größere Störsicherheit, reduziert allerdings auch die Übertragungsreichweite.

1) Erst beide Empfangseinheiten A und B ausschalten. Dann bei gedrückter Taste SET eine Empfangseinheit einschalten. Das Display zeigt Folder, die Nummer blinkt.
2) Zum Aufrufen des Squelch-Einstellmodus die Taste SET drücken: Das Display zeigt 59(für „Squelch“) und den aktuellen Wert (blinkt).
3) Mit der Taste △ oder ▽ den Wert einstellen (Stufe 7 = höchster Schwellwert). Zum Verlassen des Squelch-Einstellmodus die Taste SET drücken.

Hinweis: Die Einstellmodi werden nach 5 Sekunden ohne Betätigung einer Taste auch automatisch verlassen. Durchgeführte Einstellungen werden auch in diesem Fall gespeichert.

6 Technische Daten

Verstärker

Verstärkerklasse: .....D

Sinusleistung: .....80W

Spitzenleistung: .....120W

Frequenzbereich: .....70–20 000 Hz

Funkempfangseinheiten: . . .2

Empfangsreichweite: .....ca. 30 m

Empfangsfrequenzen

Kanal Frequenz Kanal Frequenz
01 863,1 MHz 09 863,2 MHz
02 864,1 MHz 10 864,2 MHz
03 863,6 MHz 11 863,7 MHz
04 864,6 MHz 12 864,7 MHz
05 863,3 MHz 13 863,4 MHz
06 864,3 MHz 14 864,4 MHz
07 863,8 MHz 15 863,9 MHz
08 864,8 MHz 16 864,9 MHz

Eingangsempfindlichkeit, Anschlussart (Kontaktbelegung Abb. 3, Seite 2)

MIC 1/2*: 20 mV, sym.

Leuchtenanschluss: .....12 V,

max. 100mA

(Kontaktbelegung Abb. 3, Seite 2)

Stromversorgung: . . . . . . Blei-Gel-Akkus,

2 × 12 V/7 Ah

Betriebszeit: . . . . . . . . . . bis zu 16 h

Netzanschluss: .....230V/50Hz

Abmessungen

Breite: 525 mm

Höhe:....1120mm

Tiefe: 440 mm

Gewicht: 30 kg

Änderungen vorbehalten.
