BEDIENUNGSANLEITUNG SPEECH-204 Monacor

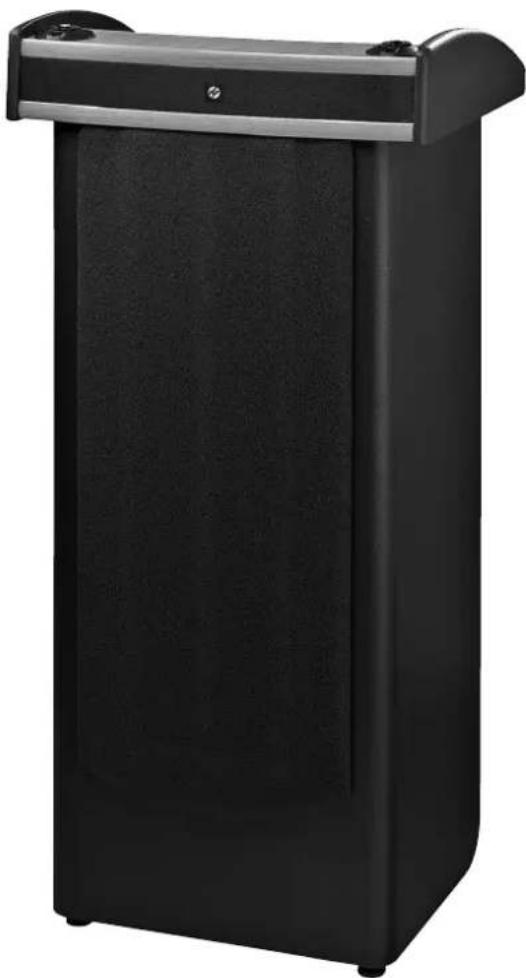

Rednerpult mit Verstärkersystem Lectern with Amplifier System

Deutsch ..... Seite 4

Rednerpult mit Verstärkersystem

Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf Seite 2 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht

1 Eingang MIC 1 als XLR-Buchse mit 24-V-Phantomspeisung zum Anschluss eines Mik rofons an den Eingangskanal 1 [alternativ zum Anschluss (7) auf der Rückseite]
2 Pultbeleuchtung
3 Schalter für die Pultbeleuchtung (2 Helligkeitsstufen)
4 Eingang MIC 2 als XLR-Buchse mit 24-V-Phantomspeisung zum Anschluss eines Mik rofons an den Eingangskanal 2 (alternativ zum Anschluss auf der Rückseite)
5 Lautstärkeregler VOLUME jeweils für die Eingangskanäle 1–4
6 Die LED RF ist ohne Funktion.
7 kombinierte XLR-/ Klinkenbuchse zum An schluss eines Mikrofons über einen XLR-Stecker oder einer Signalquelle mit Line-Pegel über einen zweipoligen 6,3-mm-Klinken stecker jeweils für die Eingangskanäle 1–3

Die XLR-Kontakte der Eingangskanäle 1 und 2 sind mit einer Phantomspeisung (24 V), z. B. für Elektretmikrofone, ausgestattet.

8 Klangregler HIGH, MID und LOW, jeweils für die Kanäle 1–3
9 Cinch-Eingänge AUDIO IN zum Anschluss einer Signalquelle mit Line-Pegel an den Eingangskanal 4; beim An schluss beider Buchsen (z. B. Stereosignal von einem CD-Spieler) wird aus den Signalen die Summe (Mono) gebildet
10 Ausgang LINE OUT, REC als Cinch-Buchsen zum Weiterleiten des Mischsignals z. B. zu einem Aufnahmegerät oder einem weiteren Verstärkersystem
11 LED LIMITER leuchtet, wenn der Eingangspegel zu hoch ist und vom Limiter begrenzt wird

12 Betriebsanzeige POWER
13 Netzschalter POWER
14 Netzbuchse zum Anschluss an eine Steck-dose (230 V / 50 Hz) über das beiliegende Netzkabel

15 Halterung für die Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen!
16 Transportrollen
17 Empfangsmodul für zwei Funkmikrofone
18 Ablagefächer, z. B. für Vortragsunterlagen und diese Bedienungsanleitung
19 Staufach, z. B. für Anschlusskabel

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richt linien der EU und ist deshalb mit gekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe daran vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

• Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.

• Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,

• wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch be dient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Das Rednerpult SPEECH-204 besteht aus einem hochwertigen 2-Wege-Laut sprecher-sy tem, einem Mischverstärker mit vier Eingangskanälen und einem Empfangsteil für zwei Funkmikrofone. Es dient zur Beschallung bei Vorträgen, Ansprachen, Lesungen etc., wobei die optionalen Funkmikrofone eine zusätzliche Mobilität bieten (z. B. können sie für Rückfragen im Publikum herumgereicht werden).

Neben drei Mikrofonen lassen sich auch andere Audiogeräte (z.B. CD-Spieler für Musikeinspielungen) anschließen. Über den An schluss LINE OUT, REC kann das Ausgangssignal zu einem Aufnahmegerät oder zu einem anderen Verstärkersys tem weitergeleitet werden. Die integrierte Beleuchtung der Auflagefläche kann in zwei Helligkeitsstufen eingeschaltet werden.

Durch die beiden eingebauten Rollen an der Rückseite lässt sich das Pult bequem transportieren.

3.1 Funkmikrofone und Sender

Aus dem Sortiment von MONACOR stehen folgende Geräte zur Verfügung:

Typ	Modell
Funk-Handmikrofon	TXA-800HT
Taschensender mit Krawatten- und Kopfbügelmikrofon	TXA-800HSE
Sender mit Line-Pegel-Eingang für Audiosignale	TXA-800ST

3.2 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass der Funkempfänger des SPEECH-204 der Richtlinie 2014/53/EU entspricht. Die EU-Konformitätserklärung ist im Internet verfügbar: www.monacor.de

Das Funksystem (Sender und Empfänger) ist für den Be trieb in den EU- und EFTA-Staaten allgemein zu gelassen und anmelde- und gebührenfrei.

4 Gerät transportieren und aufstellen

Zum Transportieren das Rednerpult am Oberteil anfassen und leicht nach hinten kippen, so dass es nur auf den beiden Rollen steht. Es kann so bequem zum Einsatzort gefahren werden. Das Gerät so aufstellen, dass die Lautsprecher auf der Vorderseite des Pultes auf das Publikum gerichtet sind.

5 Anschlüsse herstellen

Vor dem Anschließen von Geräten oder dem Ändern bestehender Anschlüsse das Verstärkersystem und die anzuschließenden Geräte ausschalten.

5.1 Mikrofone und Audiogerät

1) Ein Mikrofon (z. B. ein passendes Schwanenhalsmikrofon aus der EMG...P-Serie) auf eine der XLR-Buchsen (1 oder 4) auf der Pultoberseite stecken und auf den Sprecher ausrichten. Es können auch beide Buchsen mit je einem Mikrofon versehen werden. Die Buchsen besitzen eine Verriegelung. Zum Herausziehen eines Steckers den PUSH-Hebel drücken.

Alternativ kann ein Mikrofon mit einem XLR-Stecker auch an die Eingangsbuchse (7) der Kanäle 1 und 2 auf der Pultrückseite angeschlossen werden. Diese Mikrofoneingänge stellen, wie auch die Buchsen auf der Pultoberseite, die von einigen Mikrofonen benötigte Phantomspeisung (24 V) zur Verfügung.

Ein weiteres Mikrofon kann mit einem XLR-Stecker an die Eingangsbuchse von Kanal 3 angeschlossen werden.

2) Zum Anschluss einer Signalquelle mit Line-Pegel (z. B. Mischpult, CD-Spieler) können die Klinkenbuchsen (7) der Eingangskanäle 1–3 (wenn der jeweilige Kanal noch nicht durch ein Mikrofon belegt ist) oder die Cinch-Buchsen AUDIO IN (9) von Kanal 4 genutzt werden. Beim Anschluss beider Cinch-Buchsen (z. B. Stereo-signal von einem CD-Spieler) wird aus den Signalen die Summe (Mono) gebildet.

Hinweis: Bei Verwendung von Funkmikrofonen werden deren Signale zum Eingangssignal von Kanal 1 hinzugemischt.

5.2 Aufnahmegerät oder zusätzliches Verstärkersystem

An die Cinch-Buchsen des Ausgangs LINE OUT, REC (10) kann ein Aufnahmegerät oder ein weiteres Audiogerät mit Line-Eingang angeschlossen werden (z. B. ein zusätzliches Verstärkersystem zur Beschallung eines größeren Bereichs). Hier steht das Mischsignal der Tonquellen zur Verfügung.

5.3 Stromversorgung

Das beiliegende Netzkabel in die Netzbuchse (14) stecken und den Netzstecker in eine Steckdose(230V/50Hz).

6 Bedienung

1) Um Einschaltgeräusche und eine zu hohe Lautstärke zu vermeiden, vor dem Einschalten die VOLUME-Regler (5) aller vier Eingangskanäle auf „0“ drehen. 2) Erst die angeschlossenen Tonquellen einschalten, dann das SPEECH-204 mit dem Schalter POWER (13). Die Betriebsanzeige POWER (12) leuchtet. Ist am SPEECH-204 ein zusätzliches Verstärkersystem zur Beschallung angeschlossen, dieses zuletzt einschalten.

Nach dem Betrieb die Geräte in umgekehrter Reihenfolge ausschalten:

1. das zusätzliche Verstärkersystem

2. das SPEECH-204

3. die angeschlossenen Tonquellen

3) Die Signale der Eingangskanäle mit den entsprechenden Lautstärkereglern VOLUME (5) mischen oder nach Bedarf ein- oder ausblenden; bei Verwendung von Funkmikrofonen siehe zusätzlich Kapitel 6.1. Die Lautstärke immer nur so hoch einstellen, dass der Klang nicht verzerrt wiedergegeben wird.

Leuchtet die LED LIMITER (11) häufig, ist der Eingangspegel zu hoch und sollte mit dem entsprechenden Lautstärkeregler reduziert werden.

VORSICHT

Achten Sie auf eine angemessene Lautstärke. Hohe Lautstärken können auf Dauer das Gehör schädigen

Um ein Rückkopplungspfeifen zu vermeiden, halten Sie ein Mikrofon nicht in Richtung des Lautsprechers oder zu nah an ihn heran. Bei einer zu hoch eingestellten Lautstärke kann ebenfalls eine Rückkopplung auftreten. In diesem Fall mit dem entsprechenden Regler VOLUME (5) eine niedrigere Mikrofon-lautstärke einstellen.

4) Der Klang kann für die Kanäle 1 – 3 jeweils mit den Reglern (8) für Höhen (HIGH), Mitten (MID) und Tiefen (LOW) optimiert werden. Nach einer Änderung der Klang-einstellung bei Bedarf mit dem entsprechenden Regler VOLUME (5) die Lautstärke korrigieren.

6.1 Betrieb mit Funkmikrofonen

Das Pult ist mit einem Empfangsmodul (17) für zwei Funkmikrofone / Sender ausgestattet

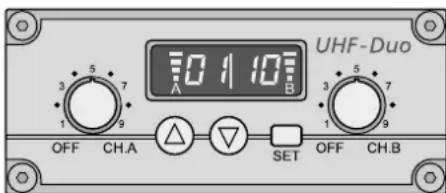

UHF-Duo 3 5 7 1 9 OFF CH.A 30 1 10 A B 3 5 7 1 9 SET OFF CH.B

② Funkempfangsmodul

Die Empfangseinheiten A und B haben jeweils einen Regler zum Einstellen der Lautstärke und zum Ein-/Ausschalten (Abb. 2). Das Display ist aufgeteilt für Empfangseinheit A (linke Hälfte) und Empfangseinheit B (rechte Hälfte). Nach dem Einschalten einer Empfangseinheit zeigt das Display den Übertragungskanal. Zum kurzen Anzeigen der Funkfrequenz die Taste △ (für Einheit A) oder ▽ (für Einheit B) drücken.

6.1.1 Übertragungskanäle einstellen

Die Empfangseinheiten mit den Reglern einschalten. Die zugehörigen Funkmikrofone / Sender dabei vorerst noch ausgeschaltet lassen.

6.1.1.1 Kanalsuchlauf

Die Tasten △ und ▽ gleichzeitig ca. 1 Sekunde gedrückt halten, bis das Display Säfrin zeigt. Der Suchlauf startet: Die Empfangseinheiten werden auf freie Kanäle eingestellt, die sich gegenseitig nicht stören. Werden keine freien Kanäle gefunden, werden die eingestellten beibehalten.

Hinweis: Der Suchlauf kann auch nur für eine Einheit gestartet werden (Taste △ für Einheit A oder Taste ▽ für Einheit B).

6.1.1.2 Manuelle Kanalwahl

Wenn beide Empfangseinheiten A und B eingeschaltet sind:

1) Die Taste SET gedrückt halten, bis im Display für Empfangseinheit A die Kanalanzeige blinkt.
2) Den Kanal für Empfangseinheit A mit der Taste △ oder ▽ auswählen und mit der Taste SET bestätigen.
3) Im Display blinkt für Empfangseinheit B die Kanalanzeige. Den Kanal für Empfangseinheit B mit der Taste △ oder ▽ auswählen und mit der Taste SET bestätigen.

Wenn nur eine Empfangseinheit A oder B eingeschaltet ist:

Die Taste SET gedrückt halten, bis im Display die Kanalanzeige blinkt. Den Kanal mit der Taste △ oder ∇ auswählen und mit der Taste SET bestätigen.

Hinweise:

1. Die Empfangseinheiten lassen sich nicht auf den gleichen Kanal einstellen.
2. Wird ein Kanal nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt, wird der Einstellmodus verlassen und der vorher eingestellte Kanal beibehalten.
3. Zeigt im Display die jeweilige Segmentanzeige A oder B bei ausgeschaltetem Sender Empfang an, werden Störsignale bzw. Signale an derer Sender empfangen. In diesem Fall einen anderen Kanal auswählen.

6.1.2 Lautstärke einstellen

Die Funkmikrofone/Sender einschalten und eines auf den Kanal von Empfangseinheit A, das andere auf den Kanal von Empfangseinheit B einstellen. Im Display zeigt dann die jeweilige Segmentanzeige die Stärke des Funkempfangs an. Mit den Reglern für jede Empfangseinheit die Lautstärke einstellen.

Die Gesamtlautstärke der empfangenen Audiosignale mit dem Regler VOLUME (5) des Eingangskanals 1 einstellen. Ist an einer Eingangsbuchse des ersten Kanals (1 oder 7) ein Mikrofon oder eine andere Signalquelle angeschlossen, werden die Signale gemischt.

Hinweise:

1. Falls kein Signal vom Funkmikrofon empfangen wird, sicherstellen, dass das Mikrofon auf der

richtigen Frequenz (Kanal) sendet und die Batterie des Mikrofons überprüfen. Wenn nötig, den Abstand zwischen Pult und Mikrofon verringern.

1. Ein schlechter Empfang kann eventuell durch Drehen oder Versetzen des Pultes verbessert werden.

6.1.3 Squelch einstellen

Die Rauschspere (Squelch) sorgt für eine Stummschaltung der jeweiligen Empfangseinheit, wenn der Pegel des Funksignals unter den eingestellten Schwellwert sinkt. So wird verhindert, dass Störsignale zu einem Aufrauschen führen, wenn der Sender ausgeschaltet oder sein Funksignal zu schwach ist: Liegen die Pegel der Störsignale unter dem Schwellwert, wird die Empfangseinheit stummgeschaltet. Ein höherer Schwellwert bietet größere Störsicherheit, reduziert allerdings auch die Übertragungsreichweite.

1) Erst beide Empfangseinheiten A und B ausschalten. Dann bei gedrückter Taste SET eine Empfangseinheit einschalten. Das Display zeigt Föder, die Nummer blinkt.
2) Zum Aufrufen des Squelch-Einstellmodus die Taste SET drücken: Das Display zeigt 59(für „Squelch“) und den aktuellen Wert (blinkt).
3) Mit der Taste △ oder ∇ den Wert einstellen (Stufe 7 = höchster Schwellwert). Zum Verlassen des Squelch-Einstellmodus die Taste SET drücken.

Hinweis: Die Einstellmodi werden nach 5 Sekunden ohne Betätigung einer Taste auch automatisch verlassen. Durchgeführte Einstellungen werden auch in diesem Fall gespeichert.

6.2 Beleuchtung der Auflagefläche

Zum Einschalten der Pultbeleuchtung (2) den Schalter (3), je nach gewünschter Helligkeit, in die Position „I“ oder „II“ schalten.

7 Technische Daten

Verstärkerleistung

Sinusleistung: 75W

Spitzenleistung: 100W

Lautsprecher: 2-Wege-System

Frequenzbereich: 60–20 000 Hz

Funkempfangseinheiten: ..... 2

Empfangsreichweite:.....ca. 30 m

Empfangsfrequenzen

Kanal Frequenz Kanal Frequenz
01 863,1 MHz 09 863,2 MHz
02 864,1 MHz 10 864,2 MHz
03 863,6 MHz 11 863,7 MHz
04 864,6 MHz 12 864,7 MHz
05 863,3 MHz 13 863,4 MHz
06 864,3 MHz 14 864,4 MHz
07 863,8 MHz 15 863,9 MHz
08 864,8 MHz 16 864,9 MHz

Eingangsempfindlichkeit

MIC 1, MIC 2

(XLR-Buchsen oben): ..... 15mV

Mikrofoneingang Kanal 1–3

(XLR-Buchsen hinten): ..... 4 mV

JACK-LINE, Klinke: 220 mV

Kontaktbelegung der Mikrofoneingänge, XLR Kanal 1 und 2:

1	Masse
2	Signal +, +24V Phantomspeisung
3	Signal -, +24V Phantomspeisung

1	Masse
2	Signal +, +24V Phantomspeisung
3	Signal -, +24V Phantomspeisung

Kanal 3:

1	Masse
2	Signal +
3	Signal -

Kontaktbelegung der Line-Eingänge, 6,3-mm-Klinke:

S	Masse
T	Signal

Ausgang LINE OUT, REC:.....390mV

Klangregler

LOW: ±12 dB bei 60 Hz

MID:....±7 dB bei 1 kHz

HIGH:....±12 dB bei 15 kHz

Stromversorgung: 230V/50Hz

Leistungsaufnahme: ..... max. 180VA

Einsatztemperatur: 0–40°C

Abmessungen (B × H × T): ..... 540 × 1140

× 430 mm

Gewicht: 33 kg

Änderungen vorbehalten.
