BEDIENUNGSANLEITUNG Edel 86956 UNOLD

Bedienungsanleitung Modell 86956

Stand: Januar 2021 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)62 05/94 18-12

E-Mail [e-mail]

Internet www.unold.de 86956_2

UNOLD®

Bedienungsanleitung Modell 86956

Vorwort 6

Technische Daten 6

Symbolerklärung......6

Für Ihre Sicherheit......6

Montieren 10

Erklärung der Tasten 11

Fernbedienung 11

Bedienen 12

Reinigen und Pflegen....13

Informationen für den Fachhandel......14

Garantiebestimmungen 14

Entsorgung / Umweltschutz 14

Service-Adressen 15

Technische gegevens ....32

BEDIENUNGSANLEITUNG MODELL 86956

VORWORT

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause Unold entschieden haben. Wir bitten Sie, diese Bedienungsanleitung sorgfältig durchzulesen. So werden Sie schnell mit allen Funktionen Ihres neuen Ventilators (im Folgenden „Gerät“ genannt) vertraut. Bitte stellen Sie sicher, dass die Bedienungsanleitung von jeder Person gelesen und berücksichtigt wird, die das Gerät nutzt, reinigt oder wartet. Geben Sie das Gerät nie ohne Bedienungsanleitung an andere Personen weiter. Bei Fragen, die in der Bedienungsanleitung nicht vollständig geklärt werden können, oder bei technischen Problemen wenden Sie sich bitte an unseren Kundendienst oder Ihren Fachhändler.

TECHNISCHE DATEN

Leistung: 50 Watt, 220–240 V\~, 50 Hz

Maße: ca. 31,8 x 31,8 x 97 cm (L/B/H)

Gewicht: ca. 4 kg

Schutzklasse: II

Kabellänge: ca. 170 cm

Farbe: schwarz

Ausstattung: 3 Geschwindigkeitsstufen, 3 Windarten, Zeitvorwahl (1 bis 8 Stunden), Oszillation, Aromabox, Tragegriff am Gehäuse, unter 65 dB(A) Geräuschentwicklung

Zubehör: Bedienungsanleitung, Fernbedienung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

1. Kinder dürfen nicht mit dem Gerät spielen.
2. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
3. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
4. Achten Sie darauf, dass Gerät sicher zu montieren. Falsches Vorgehen kann zu Schäden an Menschen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftet. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Stellen Sie den Ventilator nicht in die Nähe eines geöffneten Fensters. Bei einsetzendem Regen besteht die Gefahr eines Stromschlags.
2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.
3. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen, offener Flammen, Heizgeräten, Öfen oder ähnlichen Wärmequellen.
4. Hängen Sie das Gerät niemals an die Wand oder der Decke, Gefahr von Personenschäden.
5. Decken Sie das Gerät niemals zu, solange es in Betrieb ist.
6. Die maximale Umgebungstemperatur, bei der das Gerät betrieben werden kann, beträgt 40 °C.
7. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
8. Wir raten dazu, nicht zu lange im direkten Luftzug vor dem Gerät zu bleiben, um gesundheitliche Folgen durch Zugluft zu vermeiden.
9. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

10. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

11. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!

12. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

13. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
■ in Privatpensionen oder Ferienhäusern.

1. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
2. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.
3. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.
4. Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht benutzt wird.
5. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
6. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
7. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.
8. Verwenden Sie außerdem keine Mehrfachsteckdose, um das Gerät anzuschließen.
9. Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker, wenn das Gerät nicht ordnungsgemäß arbeitet.
10. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden – Stromschlaggefahr!

11. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

12. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.

13. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
14. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder einer anderen, entsprechend fachlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
15. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
16. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.
17. Stellen Sie den Ventilator nicht in die Nähe eines geöffneten Fensters. Bei einsetzendem Regen besteht die Gefahr eines Stromschlags.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

1. Stellen Sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen, trockenen Untergrund montieren.
2. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterial von Kindern fern – Erstickungsgefahr! Entsorgen Sie Verpackungsmaterialen gemäß den vor Ort geltenden Richtlinien.
3. Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie das Gerät bei sichtbaren Beschädigungen nicht in Betrieb, sondern wenden Sie sich an unseren Kundenservice.
4. Prüfen Sie, ob alle aufgeführten Zubehörteile vorhanden sind.

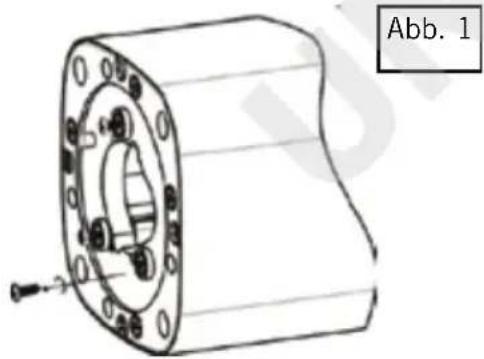

5. Entfernen Sie die drei Schrauben aus der Gerätebasis (Abb. 1).
6. Fügen Sie zunächst beide Teile des Standfußes zusammen, bis diese einrasten (siehe Abbildung 2). Achten Sie dabei darauf, dass die Zuleitung durch die Öffnung in der Mitte der beiden Teile geführt werden muss!
7. Verbinden Sie den Standfuß mit der Unterseite des Gerätes und verbinden Sie alle Teile mit den mitgelieferten Schrauben (Abb. 3)
8. Fixieren Sie die Zuleitung in der entsprechenden Aussparung an der Unterseite des Standfußes. (Abb. 4).
9. Prüfen Sie, ob alle Teile korrekt montiert und fixiert wurden.

ERKLÄRUNG DER TASTEN

1

Geschwindigkeit/Speed

Zum Einstellen der drei verschiedenen Geschwindigkeitsstufen

Zeitvorwahl/Timer

2

Zum Auswählen der Zeit, nach der sich das Gerät automatisch abschaltet, einstellbar zwischen 1 und 8 Stunden

3

EIN/AUS/ON OFF

Zum Ein- und Ausschalten des Gerätes

Modus/Mode

4

Zum Auswählen des gewünschten Modus. Wählbar sind der Standard-, Naturnah- oder Schlafmodus.

5

Oszillation/Swing

Zum Ein- und Ausschalten der Schwenkfunktion/Oszillation

FERNBEDIENUNG

1. Ziehen Sie die Abdeckung des Batteriefachs vorsichtig aus der Fernbedienung.

1. Setzen Sie die Batterie in die vorgesehene Halterung ein.
2. Wenn Sie eine andere Batterie einsetzen möchten, achten Sie darauf, eine Knopfzelle vom Typ CR2025 zu verwenden.

3. Schieben Sie die Abdeckung wieder vorsichtig in die Fernbedienung. Dabei muss das „+“-Symbol der Batterie zur Rückseite der Fernbedienung zeigen.

4. Verwenden Sie nur Batterien des passendes Typs.

5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie darauf, diese während der Einstellungen immer in Richtung des Ventilators zu halten.
6. Die Bezeichnungen auf der Fernbedienung sind identisch mit den Tasten am Gerät.
7. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte nicht aus großer Höhe fallen.

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund steht und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose.
3. Es ertönt ein kurzer Signalton und im Display wird „--“ angezeigt.
4. Drücken Sie einmal auf die Taste „EIN/AUS“. Es ertönt erneut ein Signalton und das Gerät startet. In der Grundeinstellung läuft das Gerät auf niedriger Geschwindigkeit im normalen Modus.

Geschwindigkeit einstellen

1. Drücken Sie die Taste „Speed“ so oft, bis das Gerät mit der gewünschten Geschwindigkeit arbeitet. Die entsprechende Einstellung wird im Display angezeigt.

Niedrige Geschwindigkeit: 1

Mittlere Geschwindigkeit: 2

Hohe Geschwindigkeit: 3

Modus einstellen

Drücken Sie die Taste „Mode“ und wählen Sie die gewünschte Betriebsart aus. Sie können zwischen Standard-, Naturnah- und Schlaf-Modus wählen. Drücken Sie die Taste „Mode“ so oft hintereinander, bis die gewünschte Einstellung durch die entsprechende Kontrollleuchte angezeigt wird.

Normaler Modus: keine Beschriftung im Display

Naturnaher Modus: „Natural“ im Display

Das Gerät arbeitet mit wechselnden Geschwindigkeiten, welche sich wie natürliche Luftbewegung anfühlen.

Schlaf-Modus „Sleep“ im Display

Das Gerät arbeitet wie im naturnahem Modus mit fest eingestellten Geschwindigkeiten, die sich stufenweise verringern.

Schwenkfunktion/Oszillation

1. Drücken Sie die Taste „Swing“, um die Schwenkfunktion einzuschalten. Wenn Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter.

Zeitvorwahl

1. Über die Taste „Timer“ können Sie die gewünschte Laufzeit des Gerätes auswählen. Dies ist im Bereich 1 bis 8 Stunden möglich. Drücken Sie die Taste „Timer“ so lange, bis die gewünschte Stundenzahl im Display erscheint. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus (vorher ertönt ein Signalton). Wenn Sie keine Zeiteinstellung vornehmen, läuft das Gerät durchgehend.

Ausschalten

1. Drücken Sie erneut die Taste „EIN/AUS“ am Gerät oder auf der Fernbedienung, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steck-dose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie die Taste „EIN/AUS“ drücken, und ziehen Sie den Stecker aus der Steckdose.

Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten Tuch ab.
3. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86956 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 8.12.2016 UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer herge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0)6205/9418-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
