BEDIENUNGSANLEITUNG 303495 Brandson

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Elektrischer Luftkompressor
• 30cm Verlängerung (Autoventil)
• 14,4V/350mA Netzteil (5,5mm x 2,5mm DC-Hohlstecker)
• 12V KFZ-Netzadapter (5,5mm x 2,5mm DC-Hohlstecker)
• verschiedene Adapter

2. Technische Daten

Spannungsversorgung •	Netzadapter: AC 230V/50Hz• Netzadapter-KFZ: 12V DC
Akku Li-Ion Akku / 7,6 Wh, 12,8V
Ladezeit ca. 2 Stunden
Maximaler Pumpdruck 150 PSI (ca. 10.3 BAR), Drucktoleranz ± 3 PSI (±0,2 BAR)
Arbeitstemperatur ca. -20°C bis ungefähr +50°C

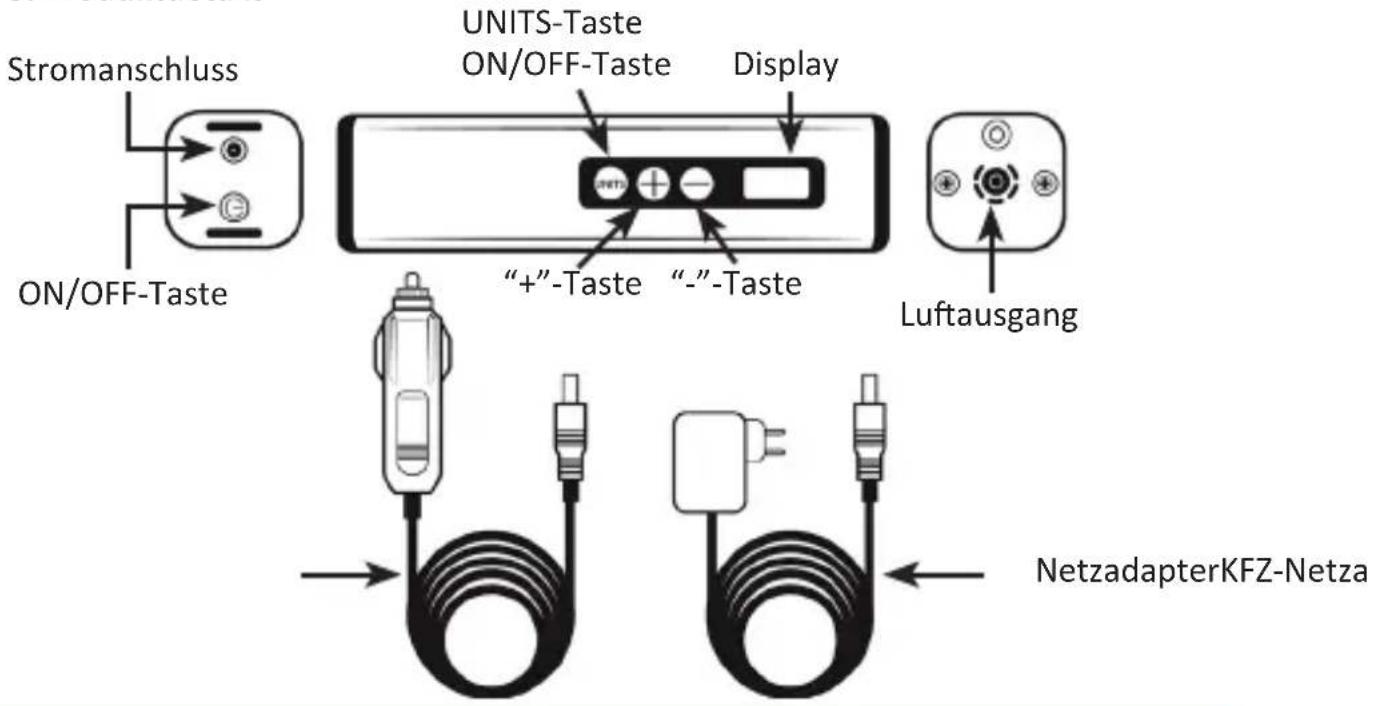

3. Produktdetails

Stromanschluss ON/OFF-Taste UNITS-Taste ON/OFF-Taste Display “+”-Taste “-”-Taste Luftausgang NetzadapterKFZ-Netza

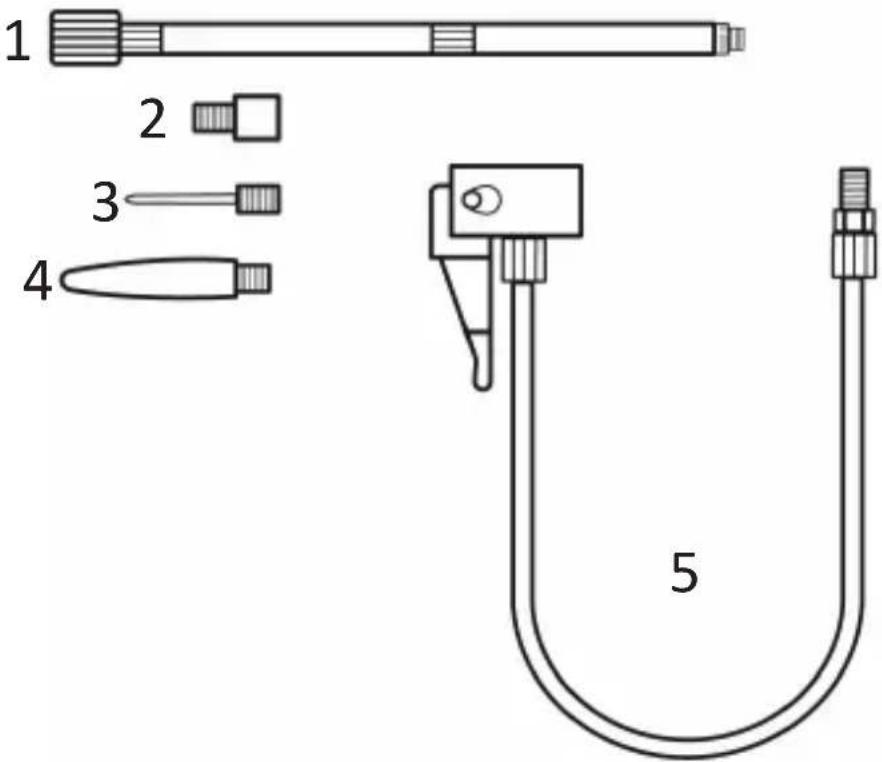

4. Ventile

1 2 3 4 5

Nummer Beschreibung

1 Luftschlauch

2 Sclaverand-Ventiladapter

3 Ballpumpen-Adapter

4 Adapter für aufblasbare Freizeitartikel

5 30cm-Verlängerung mit Autoventiladapter

5. Sicherheitshinweise

• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung des Gerätes dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Verwenden Sie das Produkt nur im bestimmungsgemäßen Gebrauch.
• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Verwenden Sie ausschließlich den angegebenen Luftdruck, den der Hersteller des aufzublasenden Objektes vorgibt.
• Benutzen Sie das Gerät in keinem Fall an Menschen oder Geräten.
• Stellen Sie sicher, dass der Kompressor keinem Öl oder heißen Gegenständen ausgesetzt wird. Halten Sie den Schlauch von scharfen Kanten fern.
• Verwenden Sie ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird.
• Benutzen Sie das Gerät nicht weiter, wenn Sie eine Beschädigung festgestellt haben. Überprüfen Sie das Gerät vor jeder Benutzung.
• Sollte die Luftpumpe ungewöhnliche Geräusche abgeben oder überhitzen, schalten Sie es sofort aus und lassen Sie es mindestens 30 Minuten abkühlen.
• Bitte das Gerät alle 6 Monate vollständig ent- und wieder aufladen.

6. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Bevor Sie das Produkt erstmalig in Betrieb nehmen, laden Sie dies zunächst vollständig auf. Nehmen Sie dazu einen der mitgelieferten Netzadapter und verbinden Sie es mit der Spannungsquelle (Steckdose oder KFZ-Netzsteckdose) und dem Gerät. Die Batteriestandsanzeige befindet sich im Display des Gerätes.

6.1 Betrieb

1. Verbinden Sie das Gerät mit den Luftschlauch oder dem Autoventiladapter. Am Ende des Luftschlauches können alle anderen beiliegenden Adapter montieren werden.
2. Drücken Sie wiederholt die „UNIT“-Taste, um die Druckeinheit zu wählen (PSI, bar, kPa oder kg/cm²). Mit “+” und “-” können Sie den gewünschten Zieldruck einstellen.
3. Drücken Sie die „ON/OFF“-Taste, um den Pumpvorgang zu starten. Während des Vorgangs leuchtet die LED an der Seite des Kompressors auf.
4. Wenn das aufzupumpende Objekt den zuvor eingestellten Druck erreicht hat, stoppt die Pumpe den Pumpvorgang automatisch. Drücken Sie die „ON/OFF“-Taste, um die LED auszuschalten. Der Pumpvorgang kann auch jederzeit manuell gestoppt werden, indem Sie die „ON/OFF“-Taste betätigen.
5. Trennen Sie den Luftschlauch samt Ventil, nachdem der Pumpvorgang abgeschlossen ist.
6. Bewahren Sie den Kompressor in einem trockenen und sauberen Umfeld auf.

Während des Ladevorganges können sie durch gedrückt halten der "UNIT" Taste, das Gerät vor unbeabsichtigtem einschalten sichern indem sie es an ("ON") oder aus ("OFF") schalten.

7. Luftdruck Messfunktion

Verbinden Sie das Gerät mit dem zumessenden Objekt und drücken Sie die "UNIT"-Taste. Der Display zeigt nun den aktuellen Reifendruck an.

8. Standby-Funktion

Wenn das Gerät keinen Druck erkennt, während die Pumpe aktiviert ist, schaltet es sich automatisch nach ca. 60 Sekunden aus.

9. Reinigung und Pflege

Lagern Sie das Gerät an einem trockenen, frostfreien Ort. Wenn die Luftpumpe längere Zeit nicht benutzt wird, laden Sie den Akku ungefähr alle 3 Monate auf.

Schalten Sie das Gerät vor der Reinigung ab und reinigen Sie das Gehäuse mit einem weichen trockenen Tuch. Verwenden Sie keine aggressiven oder chemischen Reinigungsmittel. Lassen Sie in keinem Fall Flüssigkeiten oder Ähnliches in das Gerät gelangen.

10. Fehlerbehebung

Fehler Behebung
Pumpe läuft nur kurz an und die LED leuchtet oder sie pumpt nicht bis zum eingestellten Druck	Laden Sie das Gerät vollständig auf. Anschließend drücken Sie die “+” sowie “−” gleichzeitig für ca. 3 Sekunden, bis im Display alle Symbole kurz aufleuchten.Das Gerät wird dann zurückgesetzt und sollte wieder normal funktionieren.

11. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

12. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303495/20200605NB093 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
