BEDIENUNGSANLEITUNG DPT800 AKG

Vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS....59

1.1 Zweck des Manuals 5

1.2 Aufbewahrung des Manuals 5

1.3 Haftung 5

1.4 Gewährleistung 5

2 Lieferumfang 6

3 Sicherheit und Umwelt 8

3.1 Sicherheit 8

3.2 Erklärung der verwendeten Symbole 9

3.3 Bestimmungsgemäße Verwendung 10

3.4 Bestimmungswidrige Verwendung 10

3.5 Umwelt 10

4 Konformitätserklärung 10

5 Gerätebeschreibung 11

5.1 Allgemeine Beschreibung 11

5.2 Funktionen des externen MUTE-Schalters (optional) 11

5.3 Technische Daten 11

5.4 DSR800: Beschreibung der Bedienelemente 14

5.5 DSR800: Beschreibung der Displayelemente 16

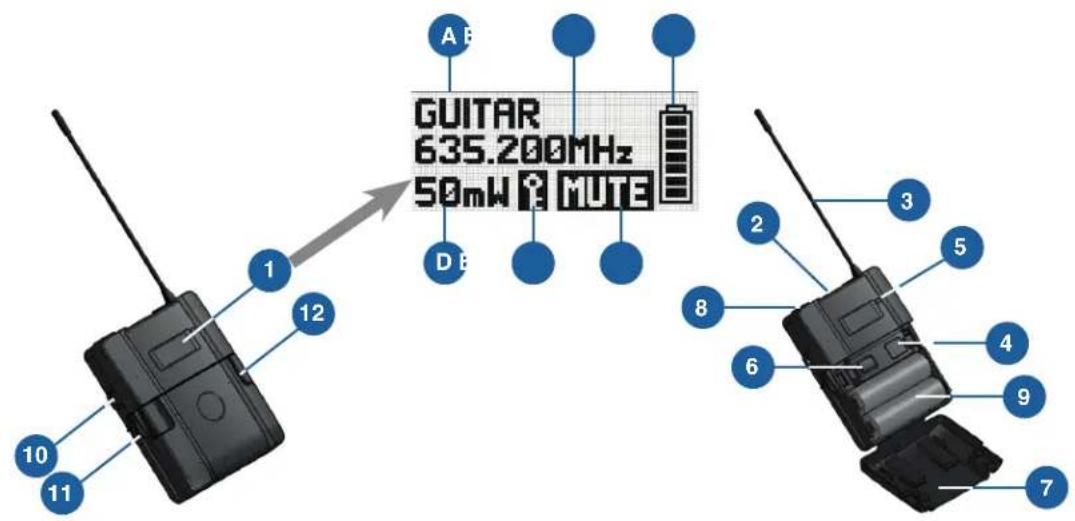

5.6 DPT800: Beschreibung der Bedienelemente 16

5.7 DPT800: Beschreibung der Displayelemente 17

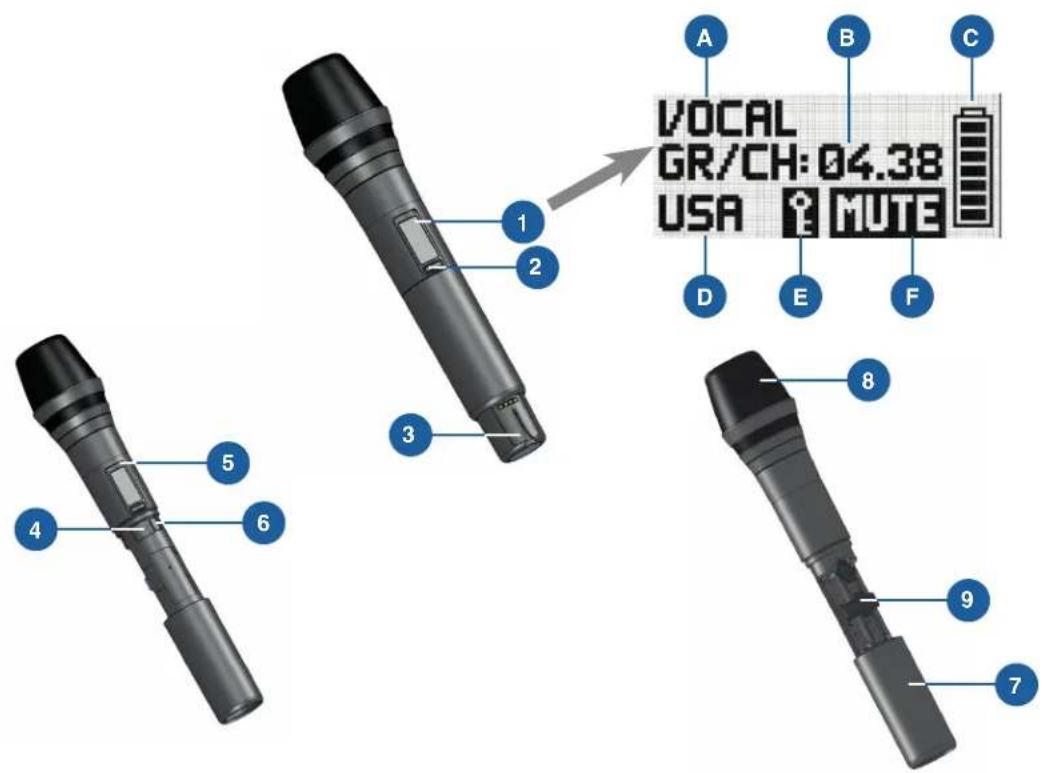

5.8 DHT800: Beschreibung der Bedienelemente 17

5.9 DHT800: Beschreibung der Displayelemente 18

6 Inbetriebnahme 19

6.1 Batterien in Sender einlegen 19

6.2 Antennen anschließen 19

6.3 Empfänger positionieren 20

6.4 Empfänger an Mischpult/Verstärker anschließen 21

6.4.1 Analogausgänge 21

6.4.2 Digitalausgang: Dante™ 21

6.4.3 Digitalausgang: AES-EBU 22

6.5 GROUND LIFT Schalter umstellen (optional) 23

6.6 Empfänger an Stromnetz anschließen 23

7 QUICK SETUP 24

8 Bedienungshinweise 26

8.1 Trägerfrequenz einstellen 26

8.1.1 Sender in SILENT-Modus stellen 26

8.1.2 Empfänger entsperren 26

8.2 MUTE LOCK einschalten 27

8.3 Sender auf Einstellungen des Empfängers programmieren 27

8.4 REHEARSAL durchführen 28

8.5 Land wählen 29

8.6 Audiosignal abhören 29

9 Bedienelemente am Empfänger 30

9.1 Funktionen des SELECT-Rades (5) 30

9.1.1 Funktionen im LOCK-Modus 30

9.1.2 Funktionen im SETUP-Modus 30

9.1.3 Mögliche Funktionen im Hauptfenster 30

9.2 Funktionen der Tasten CH1, CH2 (10, 12) 31

9.2.1 Funktionen im LOCK-Modus 31

9.2.2 Funktionen im SETUP-Modus 31

9.3 Funktionen der BACK-Taste (4) 31

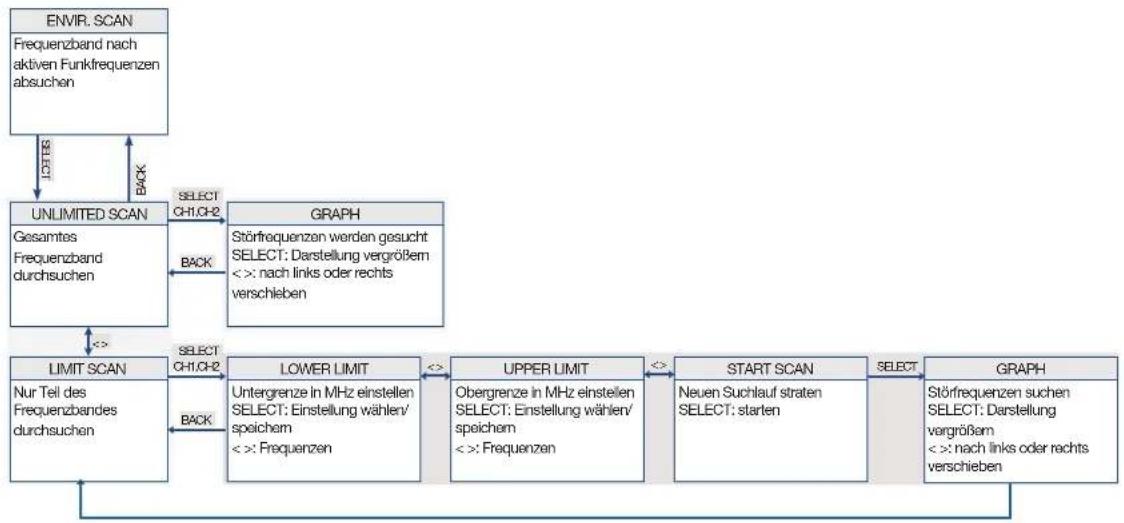

9.4 Funktionen der DSP-Taste (2) 31	12.4 Menü ENVIR. SCAN	43
9.5 Funktionen der Tasten Headphones	12.5 Menü REHEARSAL	43
CH1, CH2 (6) 32	12.6 Menü UTILITY	44

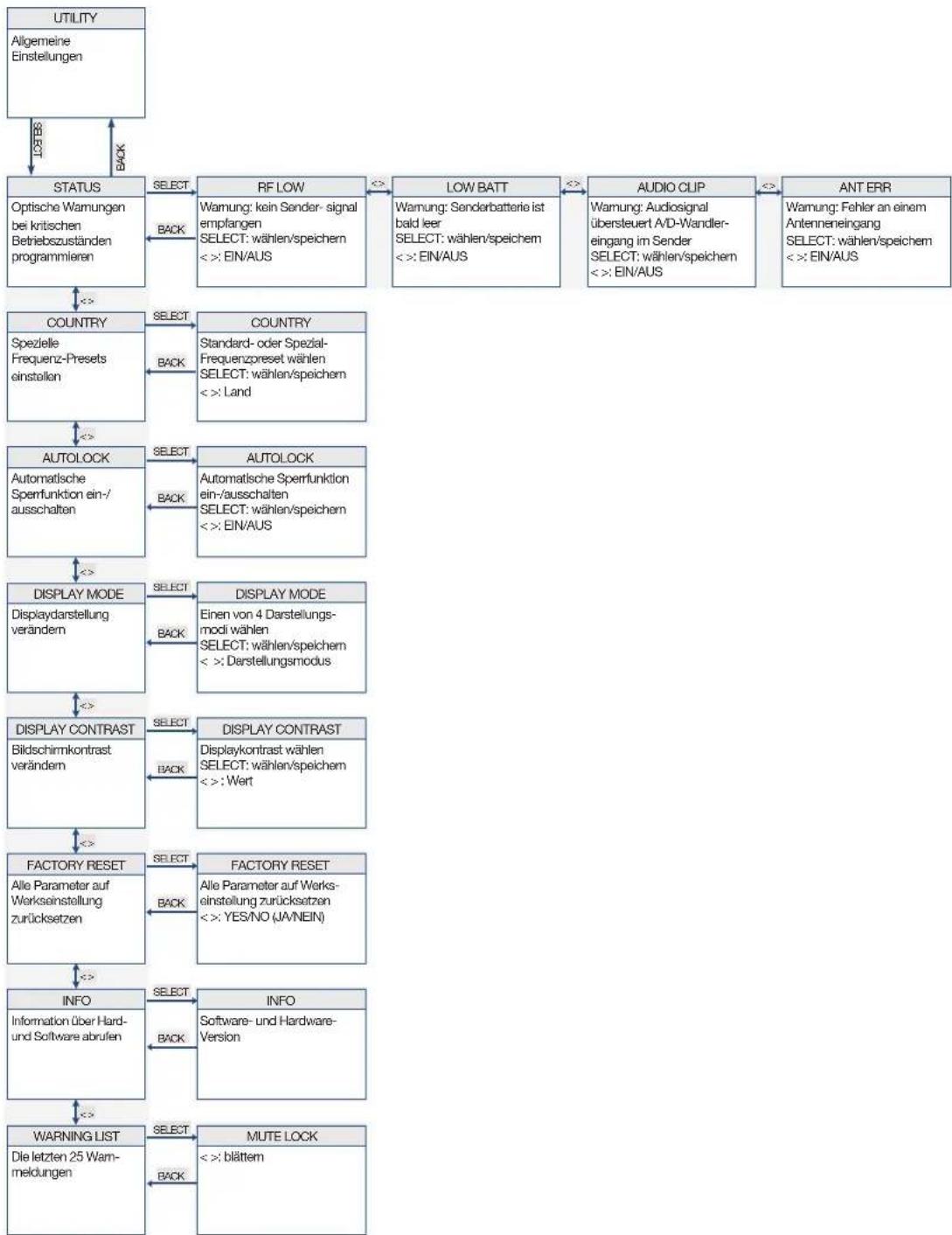

10 Display des Empfängers 33			13 Menüstruktur der Sender		45

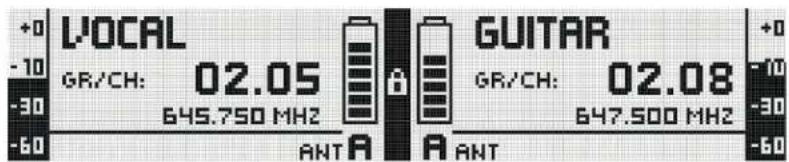

10.1	Hauptfenster	33	13.1	Preset-Modus	45

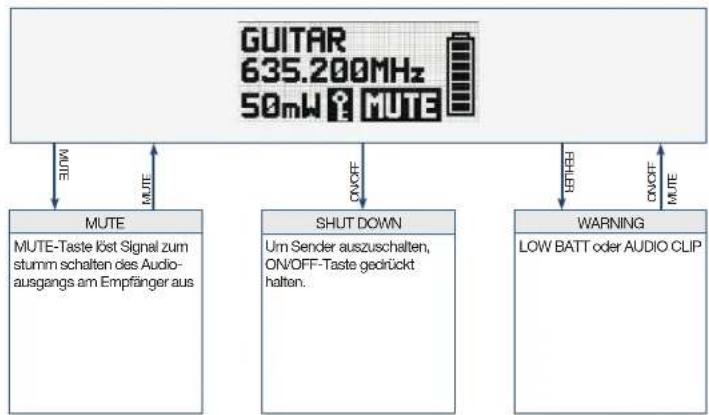

10.2	Batterieanzeige	33	13.2	Frequenz-Modus	45
10.2.1	Audiopegelanzeige (E)	33	13.3	Silent-Modus	46

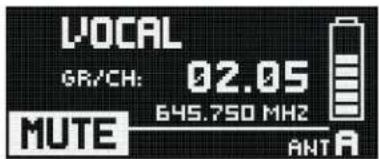

10.2.2	MUTE-Anzeige 34
10.2.3	Antennenanzeige 34		14 Funktionsbeschreibung		47
10.3	Zustands- und Warnmeldungen 34		14.1	Menü CHANNEL	47
10.3.1	Zustands- und Warnanzeigen nach Dringlichkeit	35	15 Wartung und Reinigung		52

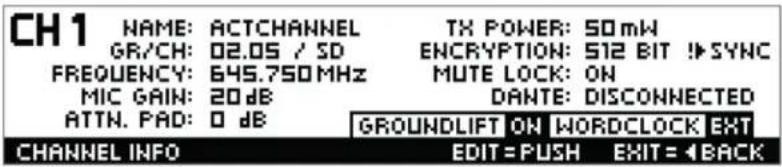

10.4	Kanalfenster	36	15.1	Wartung	52
10.4.1	Kanalfenster aufrufen	37	15.2	Reinigung	52

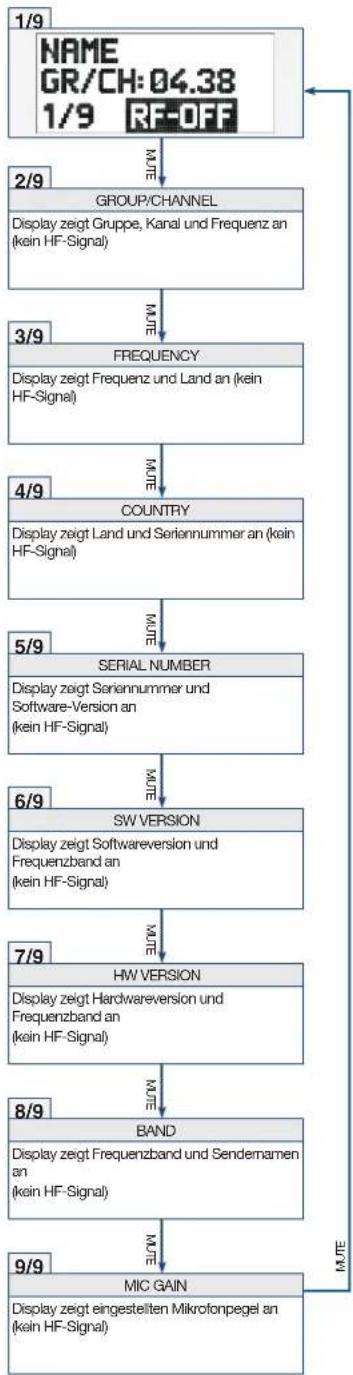

11 Display der Sender		38	16 Fehlerbehebung	53
11.1	Batterieanzeige	38	16.1 DSP-Profile: Werkseinstellungen	56

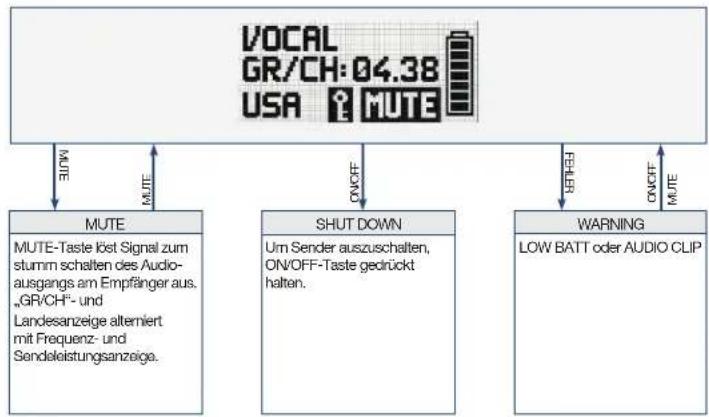

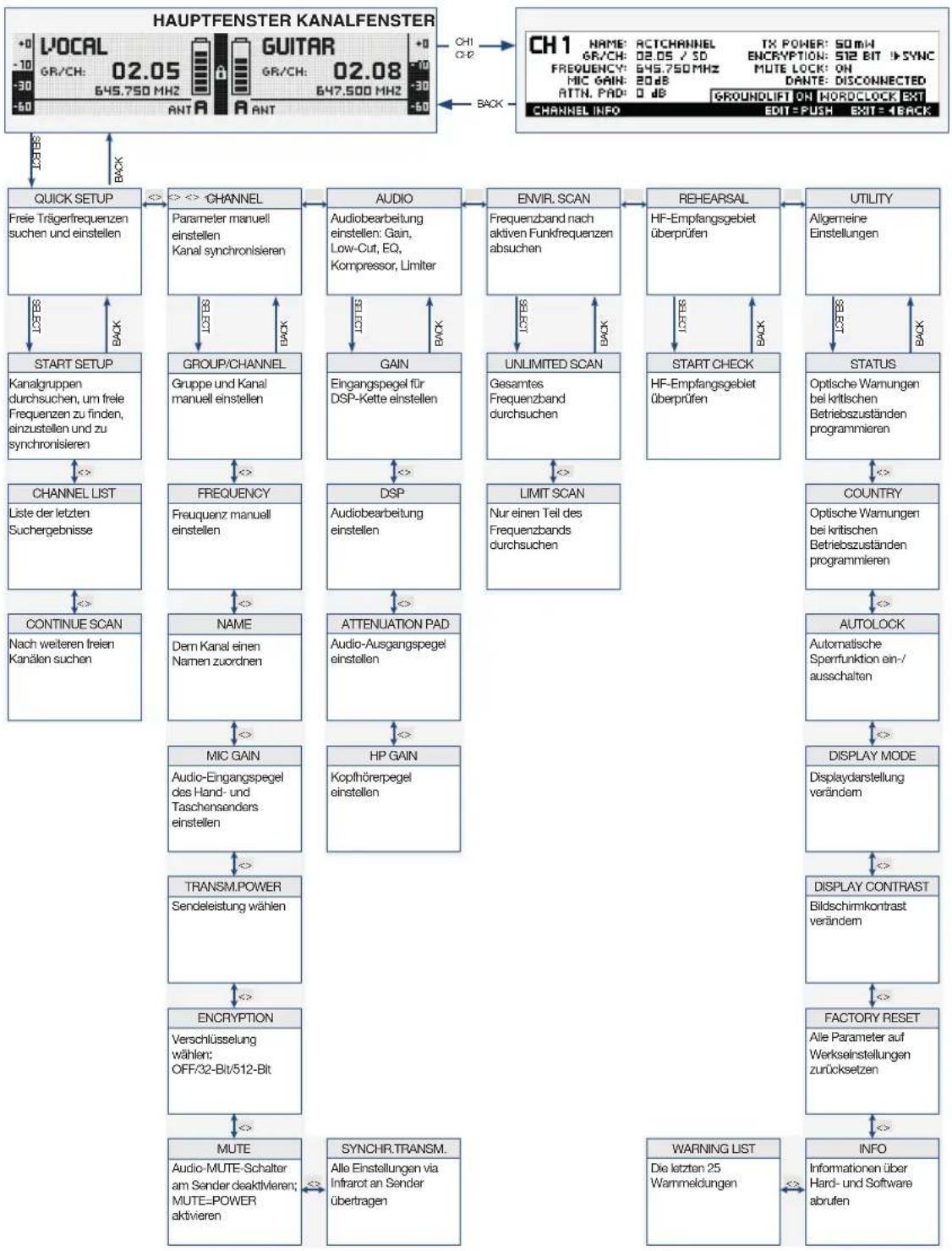

12 Menüstruktur des Empfängers	39	17 DMS800: Bedienelemente		57

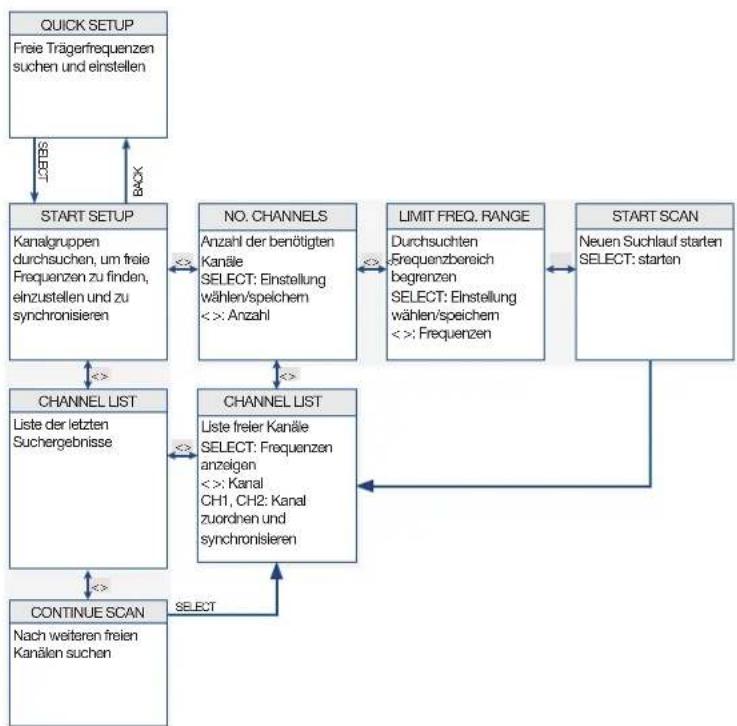

12.1 Menü QUICK SETUP	40	17.1	DSR800	57

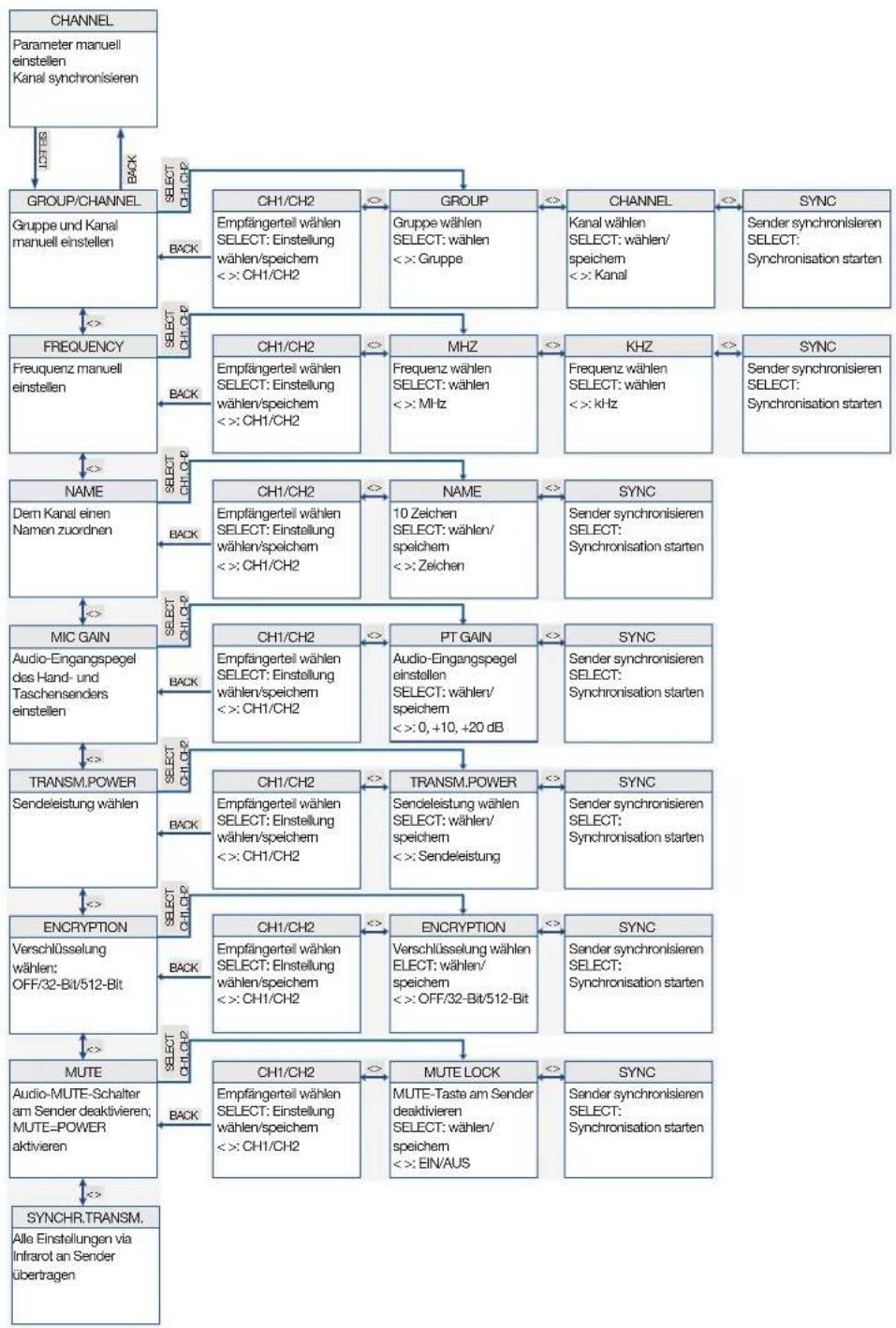

12.2 Menü CHANNEL	41	17.2	DPT800	58

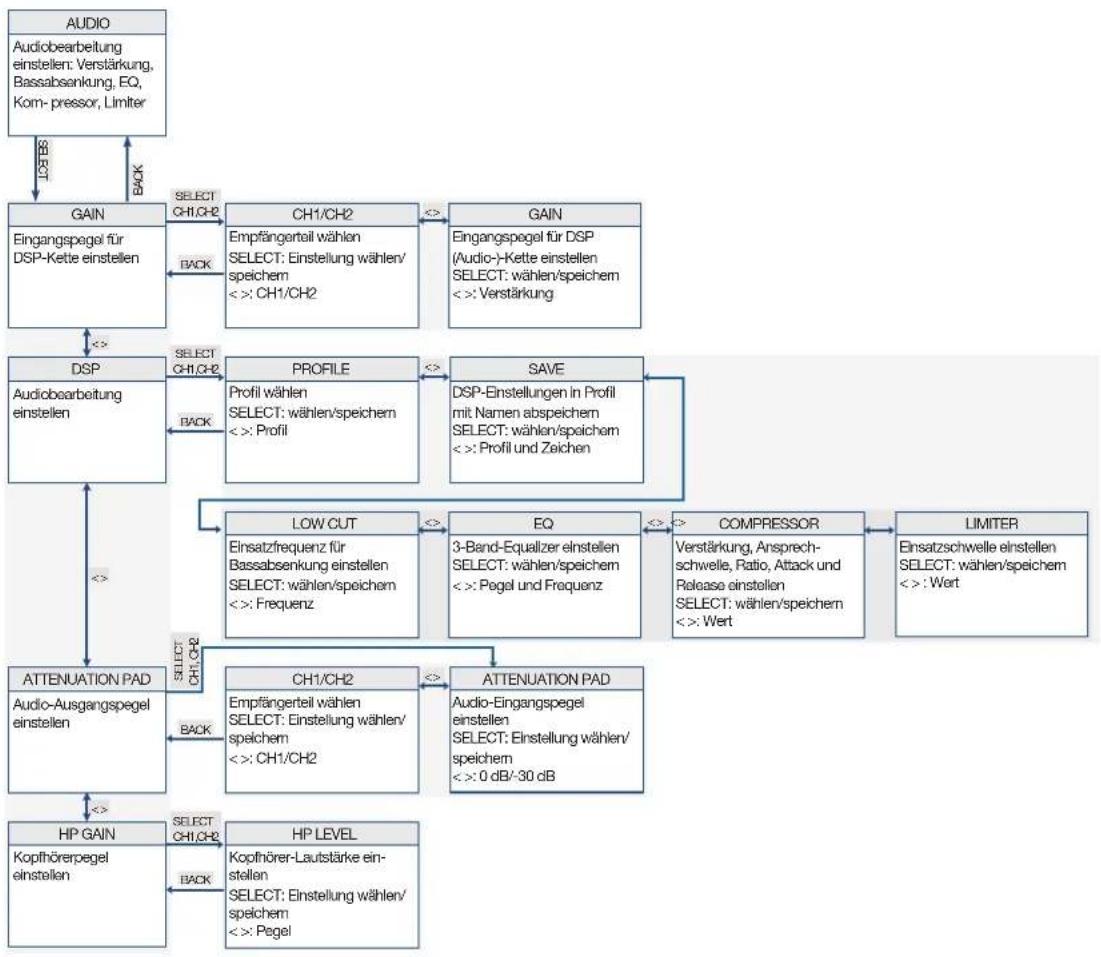

12.3 Menü AUDIO	42	17.3	DHT800	58

Herausgeber	AKG Acoustics GmbHLaxenburger Straße 2541230 WienÖsterreichTel: [phone]Fax: +43 (0)1 [e-mail]
Copyright	© 2015 AKG Acoustics GmbHAlle Rechte vorbehalten.Die in dieser Anleitung enthaltenen Informationen, beige-legten Zeichnungen und Fotos sind geistiges Eigentum der AKG Acoustics GmbH.Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgendwelche Zwecke in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch Aufzeichnung oder mit Informationsspeicherungs- und Informationswiedergewinnungssystemen reproduziert oder übertragen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen ist diese Anleitung an uns zurückzuerstatten.
Aktualisierung Dieses	Manual kann ohne Vorankündigung geändert werden und stellt keine Verpflichtung seitens der Firma AKG Acoustics GmbH dar.
Version	1.6
Ausgabedatum	April 2016/DE

1 Allgemeines

1.1 Zweck des Manuals

Das vorliegende Manual soll Sie befähigen, das Gerät:

• sicher zu bedienen
• laut bestimmungsgemäßer Verwendung nutzen zu können.

1.2 Aufbewahrung des Manuals

Drucken Sie dieses Manual aus und bewahren Sie es sorgfältig auf oder hinterlegen Sie es elektronisch an einem leicht zugänglichen Ort.

Geben Sie dieses Manual an nachfolgende Besitzer weiter.

Das vorliegende Manual ist ein wesentlicher Bestandteil des Gerätes.

Haftung

1.3 Haftung

AKG Acoustics GmbH übernimmt keine Haftung, wenn:

• das Gerät für andere Zwecke eingesetzt wird, als unter Bestimmungsgemäße Verwendung beschrieben ist.
• durch unsachgemäße Bedienung Schaden entsteht
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durchgeführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.

Gewährleistung

1.4 Gewährleistung

AKG Acoustics GmbH übernimmt keine Gewährleistung für Schäden, wenn

• durch unsachgemäße Bedienung Schaden entsteht.
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durchgeführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.

2 Lieferumfang

Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

DSR800

DSR800

• 1 x Empfänger DSR800
- 2 x BNC UHF-Antennen
- 2 x Adapterkabel für Antennenfrontmontage 0110E01890
- 1 x Kaltgeräte-Netzkabel nach EU-Norm
- 1 x Kaltgeräte-Netzkabel nach US-Norm

DPT800

DPT800

• 1 x Taschensender DPT800
- 2 x Batterien LR6 (Größe AA)
• 1 x MKG L - Instrumentenkabel

DHT800

DHT800

• 1 x Handsender DHT800
- 2 x Batterien LR6 (Größe AA)
• 1 x Stativadapter SA63
- 1 x W3004 – Windschutz für D5 WL1, D7 WL1 und C5 WL1
- 1 x Ladeadapter für CU800 bzw. CU700
• Farbmarkierungsbänder

Zubehör optional

OPTIONALES ZUBEHÖR

• CU800 bzw. CU700 – Ladegerät für DPT800 und DHT800
  • RMS4000 – externer MUTE-Schalter
• Mikrofonköpfe D5 WL1, D7 WL1 und C5 WL1
• WLMA-US – Adapter für Shure ^®1 Mikrofonköpfe
  • HUB4000 Q – Netzwerkschnittstelle

Antenne

ANTENNENZUBEHÖR

• SRA2 W oder SRA2 EW – passive Richtantenne
• SRA2 B/W oder SRA2 B/EW – aktive Richtantenne
• RA4000 W oder RA4000 EW – passive Rundstrahlantenne
• RA4000 B/W oder RA4000 B/EW – aktive Rundstrahlantenne
• PS4000 W oder APS4 – aktiver Antennensplitter
• AB4000 oder AB4000 EW – Antennenbooster
• MK PS – Antennenkabel, 60 cm
• MKA5 – Antennenkabel, 5 m
• MKA20 – Antennenkabel, 20 m
• 0110E01890 – Adapterkabel für Antennenfrontmontage

Weitere Optionen und Antennenzubehör finden Sie im aktuellen AKG-Katalog als Download auf www.akg.com. Ihr Händler berät Sie gerne.

3 Sicherheit und Umwelt

Sicherheit

3.1 Sicherheit

• Schützen Sie das Gerät vor

• direkter Sonneneinstrahlung
• starker Staub- und Feuchtigkeitseinwirkung
• Regen

• Vibrationen oder Schlägen.

• Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät.
• Das Gerät darf nur in trockenen Räumen eingesetzt werden.
• Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewar- tet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Prüfen Sie vor Inbetriebnahme des Gerätes, ob die für das integrierte Netzteil (DSR800) angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie das Gerät ausschließlich an einer Netzspannung zwischen 100 und 240 V AC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen!
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Netzkabel (DSR800) aus der Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
• Ziehen Sie das Netzkabel (DSR800) bei längerer Nichtverwendung aus der Steckdose. Beachten Sie, dass bei angestecktem Netzkabel (DSR800) das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen

Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitsentwicklung, Regen, Vibrationen oder Schlägen aus.

- Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.

- Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel (DSR800) vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuern-de Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffteile beschädigen können.

- Verwenden Sie das Gerät nur für die im Manual beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen.

3.2 Erklärung der verwendeten Symbole

Beschreibt nützliche Informationen und Anwendungshinweise für einen effizienten Betrieb des Gerätes

Gibt Hinweis auf weiterführende Informationen und Downloads im Internet.

Beschreibt Informationen zur fachgerechten Entsorgung der beschriebenen Komponenten.

3.3 Bestimmungsgemäße Verwendung

Das digitale Drahtlossystem DMS800 ist ausschließlich zur drahtlosen Übertragung von Audiosignalen vom Handsender DHT800 und vom Taschensender DPT800 an den Empfänger DSR800 konzipiert worden.

3.4 Bestimmungswidrige Verwendung

Jegliche Verwendung, die nicht unter Bestimmungsgemäße Verwendung erwähnt ist, ist bestimmungswidrig.

Entsorgung

3.5 Umwelt

• Entsorgen Sie leere Batterien stets gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien keinesfalls ins Feuer (Explosionsgefahr) oder in den Hausmüll.
• Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.
• Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

4 Konformitätserklärung

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

5 Gerätebeschreibung

Beschreibung

5.1 Allgemeine Beschreibung

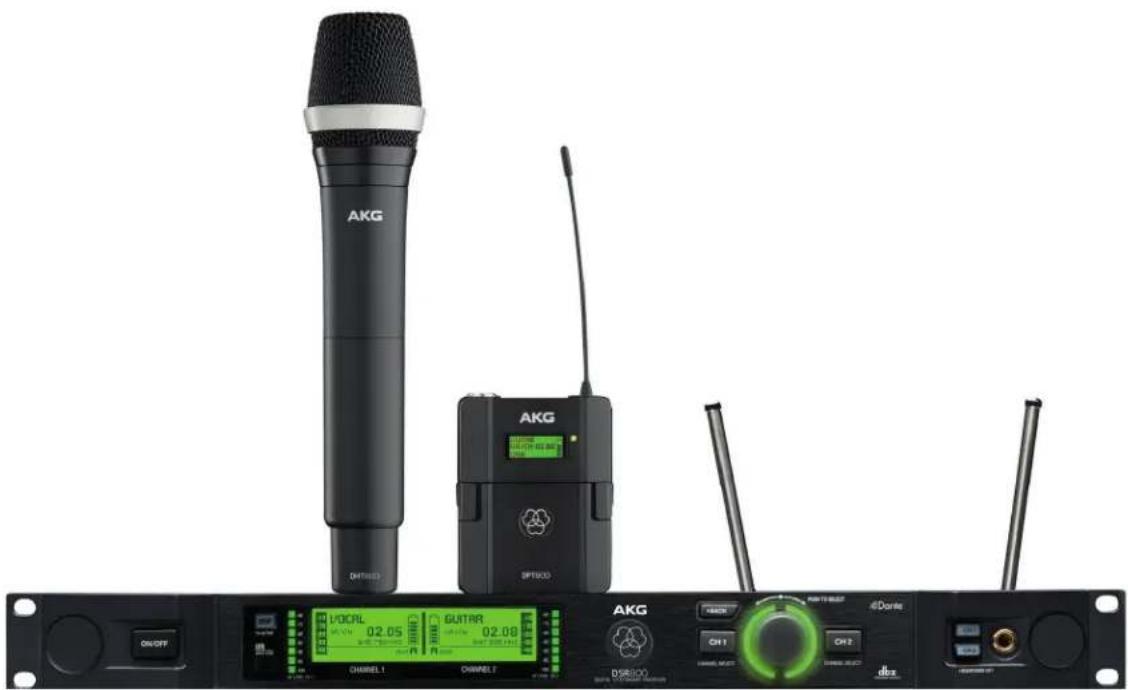

Das DMS800 besteht aus folgenden Teilen:

• digitaler stationärer True Diversity-Empfänger DSR800
- Handsender DHT800 und/oder Taschensender DPT800

Beim Handsender kann zwischen folgenden AKG-Mikrofonköpfen gewählt werden:

Sowohl der Empfänger als auch die Sender arbeiten in einer Schaltbandbreite von bis zu 150 MHz. Die länderspezifischen Frequenzbänder arbeiten innerhalb eines UHF-Bands von 548 bis 832 MHz.

Sie können die Empfangsfrequenz aus den vorprogrammierten Frequenzgruppen und Kanälen (Presets) Ihres Empfängers auswählen oder in 25-kHz-Schritten direkt einstellen.

Sowohl der Hand- als auch der Taschensender werden via Infrarotübertragung auf die Parameter programmiert, die am Empfänger eingestellt werden.

MUTE-Schalter

5.2 Funktionen des externen MUTE-Schalters (optional)

Der optionale externe MUTE-Schalter RMS4000 erlaubt es, den Taschensender auch dann stumm zu schalten, wenn der Sender so angebracht ist, dass der eingebaute MUTE-Schalter schwer zu erreichen ist.

5.3 Technische Daten

Systemdaten

Trägerfrequenzbereich(länderabhängig)

Band 1: 548,1 – 697,9 MHzBand 2: 710,1 – 831,9 MHz

Schaltbandbreite ≤ 150 MHz (länderabhängig)

Audiobandbreite	30 Hz – 20 kHz (± 3 dB)
Klirrfaktor	typ. 0,08 %

Systemdaten

Signal/Rauschabstand(A-bewertet)	analog: XLR symmetrisch, typ. 112 dB (A)digital: AES-EBU, typ. 120 dB (A)digital: DanteTM Net. Interface, typ. 120 dB (A)
Audio-Abtastrate 24 Bit / 44,1 kHz
Modulation	GFSK
Bitrate < 200 kbps
Kompressor AKG Premium Audio Compressor/dbx®-Technologie
Latenzzeit	typ. 3,9 ms
Verschlüsselung	512-Bit, zuschaltbar (keine zusätzliche Latenzzeit)

DSR800
Digitaler True Diversity-Empfänger DSR800

Trägerfrequenzbereich (länderabhängig)	Band 1: 548,1 – 697,9 MHzBand 2: 710,1 – 831,9 MHz
Schaltbandbreite ≤ 150 MHz (länderabhängig)
Kanäle 2 (Doppelempfänger)
Empfindlichkeit 10 dBμV / -97 dBm
Spiegelfrequenz- und Nebenempfangsdämpfung	≥ 95 dBNebenempfangsdämpfung
Empfängerbauart Super-Heterodyn
Diversitysystem Digital True Diversity
Antenneneingänge 2 x 50 Ω BNC-Buchsen
Audioausgänge 2 x analog: XLR symmetrisch
	2 x analog: 6,3-mm-Klinke, unsymmetrisch
	1 x digital: AES-EBU XLR (48 kHz) m. BNC Wordclock-Eingang
	1 x digital: DanteTM (Ethernet) (48 kHz)
Audio-Ausgangspegel	XLR symm.: typ. +14 dBu; 6,3-mm-Klinke unsymm.: typ. +8 dBu

DSR800

Digitaler True Diversity-Empfänger DSR800

Bassabsenkung	Shelving-Filter 2. Ordnung, schaltbar zw.10-300Hz
Equalizer 3-Band (Verstärkung bzw. Abschwächung der Tiefen, Mitten und Höhen)
Kompressor dbx® (Parameter: Verstärkung, Ansprechschwelle, Ratio, Attack, Release)
Limiter dbx® (Parameter: Einsatzschwelle)
Senderbatterie-Anzeige	7-stufig
PC-Schnittstelle	Ethernet über HUB4000 Q (optional)Ethernet über DanteTM(100 Mbit/s)Software HiQnet Audio Architect
Stromversorgung 100 - 240 V AC, 50 - 60 Hz, 0,4 A
Abmessungen Standardgehäuse für Rackmontage, 1 HE480 (B) x 45 (H) x 230 (T) mm
Nettogewicht 2,38 kg

DPT800

Digitaler Taschensender DPT800

Trägerfrequenzbereich (länderabhängig)	Band 1: 548,1 – 697,9 MHzBand 2: 710,1 – 831,9 MHz
Schaltbandbreite ≤ 150 MHz (länderabhängig)
Sendeleistung 10, 20, 30, 50 mW (ERP max.), über Menü einstellbar (länderabhängig)
Nebenstrahlung ≤ -70 dBc
Antenne	/4 - Antenne
Audioeingang	3-pol. Mini-XLR-Buchse (3,0 Vrms max.)
Audio-Eingangsverstärkung	0 dB, +10 dB, +20 dB umschaltbar
Betriebszeit	typ. 6,5 Std. (2 x 1,5 V LR6 AA Batterien)typ. 6,5 Std. (2 x 1,2 V AA NiMH Akkus >2100 mAh)
Abmessungen	65 (B) x 28 (H) x 82 (T) mm

Nettogewicht 88 g ohne Batterien

DHT800

Digitaler Handsender DHT800

Trägerfrequenzbereichländerabhängig	Band 1: 548.1 – 697.9 MHzBand 2: 710.1 – 831.9 MHz
Schaltbandbreite ≤ 150 MHz (länderabhängig)
Sendeleistung 10, 20, 30, 50 mW (ERP max.), über Menü einstellbar (länderabhängig)
Nebenstrahlung ≤ -70 dBc
Antenne eingebaute Helixantenne
Optionale Mikrofonköpfe D5 WL1: dynamisch (Superniere)D7 WL1: dynamisch (Superniere)C5 WL1: Kondensator (Niere)
Grenzschalldruckpegel DHT800 / D5 WL1 (0 dB gain): ≤ 144 dB SPLDHT800 / D7 WL1 (0 dB gain): ≤ 140 dB SPLDHT800 / C5 WL1 (0 db gain): ≤ 144 dB SPL
Audio-Eingangsverstärkung	0 dB, +10 dB umschaltbar
Betriebszeit	typ. 6,5 Std. (2 x 1,5-V LR6 AA Batterien)typ. 6,5 Std. (2 x 1,2-V AA NiMH Akkus >2100 mAh)
Abmessungen 37 (ø) x 170 (L) mm (ohne WL1-Kopf)
Nettogewicht 129 g (ohne WL1-Kopf, ohne Batterien)

DSR800

Bedienelemente

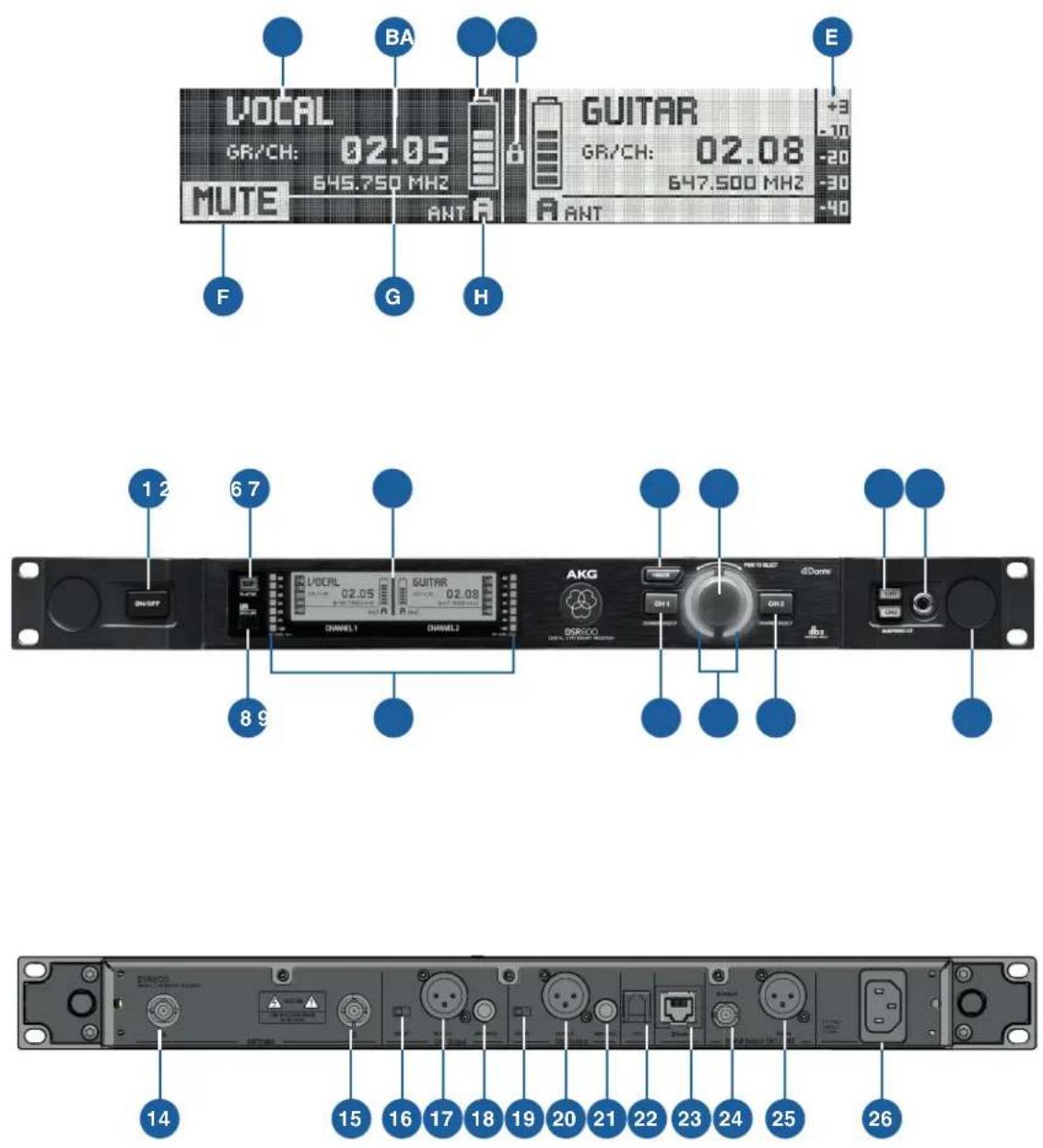

5.4 DSR800: Beschreibung der Bedienelemente

Die folgende Tabelle beschreibt die Bedienelemente des DSR800 (Abbildung ab 57):

Nr. Beschreibung

1 POWER: Ein/Ausschalter

2 DSP-Taste

3 Display

4 BACK-Taste

Nr. Beschreibung

5 SELECT-Rad (links/rechts drehen, drücken)

6 Kopfhörertasten (CH1, CH2)

7 Kopfhörerausgang: 6,3-mm-Klinkenbuchse

8 Infrarot-Sendefenster zur Datensynchronisation

9 HF-Pegelanzeige

10 Kanalwahltaste für Kanal CH1

11 Leuchtring zur Statusanzeige für Kanal CH1 und CH2 (rot = Warnung, grün = OK)

12 Kanalwahltaste für Kanal CH2

13 Öffnung für Antennen-Frontmontage

14 Antenneneingang A: BNC-Buchse

15 Antenneneingang B: BNC-Buchse

16 GROUND LIFT-Schalter für XLR-Ausgang von Kanal CH1

17 Symmetrischer analoger Audioausgang, Kanal CH1, an XLR-Buchse (männlich)

18 Unsymmetrischer analoger Audioausgang, Kanal CH1, an 6,3-mm-Klinkenbuchse

19 GROUND LIFT-Schalter für XLR-Ausgang von Kanal CH2

20 Symmetrischer analoger Audioausgang, Kanal CH2, an XLR-Buchse (männlich)

21 Unsymmetrischer analoger Audioausgang, Kanal CH2, an 6,3-mm-Klinkenbuchse

22 Datenschnittstelle: RJ10-Buchse zum Anschluss des Empfängers an einen Computer über HUB4000 Q

23 DanteTM-Ausgang: Ethernet-Buchse

24 AES-EBU WORDCLOCK IN (48 kHz): BNC-Buchse

25 Digitaler AES-EBU Audioausgang, CH1 und CH2 (48 kHz), an XLR-Buchse männlich)

Nr. Beschreibung

26 Kaltgeräte-Netzanschluss (100 - 240 V AC)

DSR800 Display

5.5 DSR800: Beschreibung der Displayelemente

Die folgende Tabelle beschreibt die Displayelemente des DSR800 (Abbildung 57):

Buchst. Beschreibung

A Alphanumerische Namensanzeige

B Aktuelle Gruppen- und Kanalnummer

C 7-teilige Statusanzeige der Senderbatterie

D Symbol für LOCK-Modus (Tastensperre)

E Audiopegelanzeige

F MUTE (Stummschaltungs-)-Symbol

G Aktuelle Frequenz

H Momentan aktive Antenne

DPT800 Bedienelemente

5.6 DPT800: Beschreibung der Bedienelemente

Die folgende Tabelle beschreibt die Bedienelemente des DPT800 (Abbildung 58):

Nr. Beschreibung

1 Display

2 MUTE-Schalter

3 λ/4-Antenne

4 Infrarot-Empfängerdiode zur Sendersynchronisation

5 Status-LED (rot = Warnung, grün = OK)

Nr. Beschreibung

6 Ein/Ausschalter

7 Batteriefachdeckel

8 Audioeingang für Mikrofon oder Instrument: 3-pol

9 Batteriefach für 2 LR6 (AA) 1,5-V-Batterien oder 1,2-V-NiMH-Akkus Größe AA (>2100 mAh)

10 2,5-mm Klinkenbuchse für externen MUTE-Schalter

11 Ladekontakte

12 Verriegelungsknopf für Batteriefachdeckel

DPT800 Display

5.7 DPT800: Beschreibung der Displayelemente

Die folgende Tabelle beschreibt die Displayelemente des DPT800 (Abbildung 58):

Buchst. Beschreibung

A Alphanumerische Namensanzeige

B Aktuelle Gruppen- und Kanalnummer

C 7-teilige Statusanzeige der Senderbatterie

D Ländercode oder HF-Pegel

E Symbol für aktive Verschlüsselung

F Symbol für aktivierte Stummschaltung

DHT800

Bedienelemente

5.8 DHT800: Beschreibung der Bedienelemente

Die folgende Tabelle beschreibt die Bedienelemente des DHT800 (Abbildung 58):

Nr. Beschreibung

1 Display

Nr. Beschreibung

2 MUTE-Schalter
3 Ladekontakte, Wendelantenne
4 Infrarot-Empfängerdiode zur Sendersynchronisation
5 Status-LED (rot = Warnung, grün = OK)
6 Ein/Ausschalter
7 Batteriefachdeckel
8 Mikrofonkopf D5 WL1, D7 WL1 oder C5 WL1
9 Batteriefach für 2 LR6 (AA) 1,5-V-Batterien oder 1,2-V-NiMH-Akkus Größe AA (>2100 mAh)

DHT800 Display

5.9 DHT800: Beschreibung der Displayelemente

Die folgende Tabelle beschreibt die Displayelemente des DHT800 (Abbildung 58):

Buchst. Beschreibung

A Alphanumerische Namensanzeige
B Aktuelle Gruppen- und Kanalnummer
C 7-teilige Statusanzeige der Senderbatterie
D Ländercode oder HF-Pegel
E Symbol für aktive Verschlüsselung
F Symbol für aktivierte Stummschaltung

6 Inbetriebnahme

Bevor Sie Ihr DMS800 in Betrieb nehmen, kontrollieren Sie, ob Sender und Empfänger auf dieselbe Frequenz abgestimmt sind.

Für die Inbetriebnahme des DMS800 gehen Sie wie folgt vor:

1. Batterien in Sender einlegen
2. Antennen anschließen
3. Empfänger positionieren
4. Empfänger an Mischpult/Verstärker anschließen
5. GROUND LIFT Schalter umstellen (Optional)
6. Empfänger an Stromnetz anschließen

6.1 Batterien in Sender einlegen

Schritt Beschreibung

1 Batteriefachdeckel (9) öffnen

2 Mitgelieferte Batterien in das Batteriefach einlegen.

Beim Einlegen der Batterien auf Symbole im Batteriefach achten, um Stromversorgung sicherzustellen.

3 Batteriefachdeckel (9) schließen

6.2 Antennen anschließen

Folgende Antennen können am Empfänger montiert werden:

- /4 -Antennen (im Lieferumfang enthalten)

Für alle Anwendungen, in denen Sichtverbindung zwischen Sender und Empfängerantenne besteht.

• Abgesetzte Antennen

Für Anwendungen, in denen an der Empfängerposition keine optimalen Empfangsbedingungen herrschen.

Für die Montage der λ/4-Antennen gehen Sie wie folgt vor:

Schritt Beschreibung

1 λ/4-Antennen an der Frontplatte (13) montieren, dazu BNC-Frontmontagekabel (AKG-Teilenr. 0110E01890) verwenden.

Für die Montage der abgesetzten Antennen gehen Sie wie folgt vor:

Schritt Beschreibung

1 Abgesetzte Antennen mit BNC-Buchsen (14) und (15) an der Rückseite des Empfängers verbinden, dazu RG58-Kabel verwenden

Nähere Informationen über Antennen, Zubehör und Hilfe bei der Frequenzplanung finden Sie auf unserer Website www.akg.com.

6.3 Empfänger positionieren

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körper können das direkte Sendersignal schwächen bzw. auslöschen.

Achten Sie daher beim Aufstellen des Empfängers bzw. der abgesetzten Antennen auf folgende Punkte:

• Empfänger/Antennen immer in der Nähe des Aktionsbereiches (Bühne) positionieren, dabei auf einen Mindestabstand zwischen Sender und Empfänger/Antennen von 3 m bis optimal 5 m achten.
• Abschattungen des Sendersignals durch Personen oder Gegenstände vermeiden, diese können die Funkverbindung unterbrechen. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger/Antennen.
• Empfänger/Antennen in einem Abstand von mehr als 1,5 m von großen metallenen Gegenstände, Wänden, Bühnengerüsten, Decken, u.ä. positionieren.

Der Empfänger kann entweder freistehend aufgestellt oder in einem 19"-Rack montiert werden.

Beim Einbau eines oder mehrerer Empfänger in ein 19"-Rack, werden die mitgelieferten Antennen an der Empfänger-Frontplatte montiert oder abgesetzte Antennen verwendet. Nur so kann eine optimale Empfangsqualität gewährleistet werden.

6.4 Empfänger an Mischpult/Verstärker anschließen

Der Empfänger DSR800 verfügt über folgende Ausgänge

• Analogausgänge
• Digitalausgänge

XLR-Ausgang

6.4.1 Analogausgänge

Die beiden analogen XLR-Ausgänge (17, 20) und die beiden analogen 6,3-mm-Klinkenausgänge (18, 21) können gleichzeitig angeschlossen werden. Der Ausgangspegel kann im Menü AUDIO entsprechend eingestellt werden

Für die Verbindung der Analogausgänge gehen Sie wie folgt vor:

Schritt Beschreibung

1 BALANCED-Buchse (XLR) an Mikrofoneingang: Ausgangspegel -Schalter in Stellung „-30 dB“ bringen
2 BALANCED-Buchse (XLR) an Line-Eingang: Ausgangspegel-Schalter in Stellung „0 dB“ bringen
3 UNBALANCED-Buchse (6,3-mm-Klinke) an unsymmetrischer Mikrofon- oder Line-Eingang an 6,3-mm-Klinkenbuchse anschließen

Dante™

6.4.2 Digitalausgang: Dante™

Die Dante™-Technologie ^2 stellt eine von Audinate entwickelte digitale Audio-Netzwerktechnologie dar, die über standard IP-basierte Komponenten, wie Ethernet-Kabel, bis zu 256 Kanäle führen kann.

Die Dante™ Schnittstelle des DSR800 besitzt eine Datenübertragungsgeschwindigkeit von 100 Mbit/s.

Über die Dante™ Controller Software können alle mit dem Dante™-Netzwerk kompatiblen Geräte konfiguriert und verwaltet werden.

2 Dante™ ist ein Warenzeichen der Audinate Pty Ltd

Die Dante™ Controller Software kann auf www.audinate.com kostenlos heruntergeladen werden.

Die Dante ^™ Controller Software verbindet sich im Auslieferungszustand automatisch mit dem Dante ^™ -Netzwerk.

ACHTUNG: Sollten Sie die IP-Adresse des Dante™-Netzwerks über die Software manuell einstellen, notieren Sie sich unbedingt die eingestellte IP-Adresse.

Alternativ stellen Sie vor dem Entfernen des Gerätes aus dem Netzwerk die IP-Adresse über die Software auf „Automatisch“, damit das Gerät in einem neuen Netzwerk von der Dante™ Controller Software erkannt wird.

Für die Verbindung des Digitalausgangs Dante™ gehen Sie wie folgt vor:

Schritt Beschreibung

1 Dante™-Digitalausgang entsprechend der Dante™ Controller Software mit gewünschtem Dante™-Digitaleingang verbinden

AES-EBU

6.4.3 Digitalausgang: AES-EBU

Für die Verbindung der Digitalausgänge gehen Sie wie folgt vor:

Schritt Beschreibung

1 Symmetrischen AES-EBU-Digitalausgang an der XLR-Buchse (25) mit gewünschtem AES-EBU-Digitaleingang verbinden

Der eingebaute Wordclock-Generator unterstützt eine Abtastrate von 48 kHz. Zum Synchronisieren aller Digitalsignale der Anlage kann ein externer 48-kHz-Taktgenerator an die BNC-Buchse Wordclock IN (24) angeschlossen werden.

Der Empfänger erkennt das externe 48-kHz-Taktsignal automatisch und nutzt ab diesem Zeitpunkt das externe Taktsignal. Der momentane Taktstatus kann im Kanalfenster überprüft werden.

GROUND LIFT

6.5 GROUND LIFT Schalter umstellen (optional)

Mit dem Schalter GROUND LIFT (16, 19) wird die Gehäusemasseverbindung aufgetrennt: Dadurch lassen sich Brummgeräusche beheben, die durch Erdschleifen verursacht werden.

Um die Gehäusemasseverbindung aufzutrennen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Schalter GROUND LIFT (16, 19) in LIFT-Stellung schieben Die Schalterstellung wird im Kanalfenster angezeigt.

6.6 Empfänger an Stromnetz anschließen

Kontrollieren Sie, ob die an der Rückseite des Empfängers angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt, um Schäden am Gerät zu vermeiden.

Um den Empfänger an das Stromnetz anzuschließen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Netzkabel an die AC IN-Buchse (26) an der Rückseite des Empfängers und an eine geeignete Netzsteckdose anstecken

7 QUICK SETUP

Die Funktion QUICK SETUP ermöglicht für alle Kanäle rasch und einfach intermodulations- und störungsfreie Trägerfrequenzen zu finden.

Um einen QUICK SETUP durchzuführen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Empfänger einschalten, dazu ON/OFF-Schalter drücken

2 Menü START SETUP wählen, dazu 3x SELECT-Rad drücken

3 Anzahl der Kanäle bestätigen, dazu 1x SELECT-Rad drücken

4 Frequenzbereiche nicht einschränken, dazu 1x SELECT-Rad drücken

5 Suchlauf starten, dazu 1x SELECT-Rad drückenAm Display erscheint der Eintrag SCANNING.Der Suchlauf kann bis zu einer Minute dauern. Nachdem der Suchlauf abgeschlossen ist, erscheint die Kanalliste.

6 Kanal 1 zuweisen, dazu CH1 drückenAm Display erscheint die Frage, ob der Kanal zugewiesen werden soll.

7 Zuweisung des Kanals bestätigen, dazu 1x SELECT-Rad drücken

8 Sender vorbereiten, dazu Batterien einsetzen und einschalten

9 Empfänger mit Sender synchronisieren, dazu 1x SELECT-Rad drücken

10 Infrarotsensor des Senders im Abstand von ca. 10 cm an den Infrarotsensor des Empfängers haltenEmpfängerdisplay zeigt eine Meldung über die erfolgreiche Synchronisation.

Schritt Beschreibung

11 Zur Kanalliste zurückkehren, dazu 1x BACK-Taste drücken
12 Kanal 2 wählen, dazu SELECT-Rad nach rechts drehen Am Display erscheint die Frage, ob der Kanal zugewiesen werden soll.
13 Kanal 2 zuweisen, dazu CH2 drücken
14 Schritte 7 bis 10 erneut durchführen

8 Bedienungshinweise

Trägerfrequenz

8.1 Trägerfrequenz einstellen

Zum Einstellen der Trägerfrequenz sind folgende Schritte notwendig:

1. Sender in SILENT-Modus stellen (Empfehlung)
2. Empfänger entsperren

SILENT-Modus

8.1.1 Sender in SILENT-Modus stellen

Wir empfehlen, die Trägerfrequenz im SILENT-Modus (keine HF-Ausstrahlung) einzustellen. Nur so kann vermieden werden, auf einer nicht genehmigten Frequenz „auf Sendung zu gehen“ und eventuell andere Funkdienste oder Drahtlosmikrofone zu stören.

Um den Sender in den SILENT-Modus zu stellen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Beim Einschalten

MUTE-Schalter (2) gleichzeitig mit ON/OFF-Schalter (6) gedrückt halten

Am Display wird der Eintrag RF-OFF sichtbar.

Empfänger entsperren

8.1.2 Empfänger entsperren

Der Empfänger ist elektronisch gesperrt, so dass keine Einstellungen unabsichtlich verändert werden. Der Empfänger schaltet nach ca. 4 Minuten ohne Tastenbestätigung in den LOCK-Modus.

Am Display leuchtet das Symbol „LOCK“ (D).

Die automatische Sperrfunktion kann im Untermenü AUTOLOCK deaktiviert werden.

Zum Entsperren des Empfängers gehen Sie wie folgt vor:

Schritt Beschreibung

1 SELECT-Rad (5) ca. 2 Sekunden drücken

Am Display verschwindet das Symbol „LOCK“.

Der Empfänger ist im SETUP-Modus.

MUTE LOCK

8.2 MUTE LOCK einschalten

Um den MUTE-Schalter am Sender nicht unbeabsichtigt zu betätigen, kann er über den Empfänger gesperrt werden.

Um den MUTE-Schalter des Senders zu sperren, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Empfänger einschalten

2 Menü CHANNEL wählen, dazu SELECT-Rad nach rechts drehen

3 SELECT drücken

4 Menü MUTE LOCK wählen, dazu SELECT-Rad nach rechts drehen

5 SELECT drücken

Menü MUTE LOCK wird aufgerufen.

MUTE LOCK steht auf OFF.

6 SELECT drücken

MUTE LOCK steht auf ON und ist aktiviert.

Sender auf Empfänger programmieren

8.3 Sender auf Einstellungen des Empfängers programmieren

Beim Synchronisieren überschreibt der Empfänger alle vorher gewählten Sendereinstellungen (Gruppe/Kanal, Frequenz, Name, Eingangspegel des Taschensenders, Sendeleistung, Verschlüsselung und MUTE LOCK).

Um den Sender auf die Einstellungen des Empfängers zu programmieren, führen Sie die Schritte des QUICK SETUP bis Punkt 10 durch.

REHEARSAL

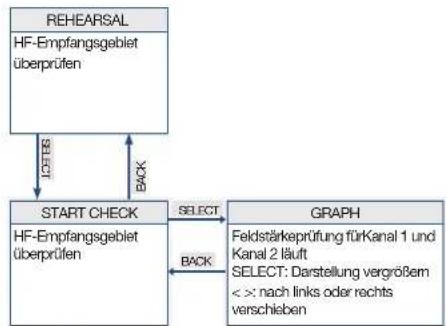

8.4 REHEARSAL durchführen

Um ein REHEARSAL durchzuführen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Empfänger einschalten

2 Menü REHEARSAL wählen, dazu SELECT-Rad nach rechts drehen

3 Synchronisierten Sender einschalten

4 REHEARSAL starten, dazu 2x SELECT drückenDisplay zeigt den Empfangssignalpegel und den Zeitverlauf grafisch an.

5 Aktionsbereich mit Sender abgehen

6 Einzelne Positionen markieren, dazu MUTE-Taste am Sender drückenDie entsprechenden Markierungen erscheinen am Display des Empfängers.Darauf achten, dass der Empfangspegel nie unter -85 dBm absinkt.Der Empfang kann verbessert werden, wenn die Position der Empfangsantennen verändert wird.

7 Grafik nach links oder rechts verschieben, dazu SELECT-Rad drehenGrafik vergrößern (Zoom), dazu SELECT-Rad drücken

Land wählen

8.5 Land wählen

Verwenden Sie die Frequenzen des Sets, die für Ihr Land vorprogrammiert sind. Stellen Sie jedoch sicher, dass Sie die Lizenz für die Sendefrequenzen des Landes besitzen, sofern dies notwendig ist.

Um das Land zu wählen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Empfänger einschalten

2 Menü UTILITY wählen, dazu SELECT-Rad drücken und nachrechts drehen

3 Menü COUNTRY wählen, dazu SELECT-Rad drücken undnach rechts drehen

4 SELECT-Rad drückenLänderspezifisches Frequenzset wählen.Sollte Ihr Land nicht aufgelistet sein, wählen Sie dieEinstellung SD (Standard).

Audiosignal abhören

8.6 Audiosignal abhören

Zum Abhören des Audiosignals, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Kopfhörer mit 6,3-mm-Stereoklinkenstecker an Kopfhörerausgang (7) anstecken

2 Audiosignal aktivieren, dazu Taste Headphones CH1 oder CH2 (6) kurz drücken

3 Audiosignal deaktivieren, dazu Taste Headphones CH1 oder CH2 (6) länger als 1 Sekunde drücken

9 Bedienelemente am Empfänger

Empfänger DSR800

Die Funktionen der einzelnen Bedienelemente des Empfängers unterscheiden sich je nach Modus der Empfängers.

Folgende Modi sind möglich:

• LOCK-Modus: Empfänger ist gesperrt, keine Einstellmöglichkeiten
• SETUP-Modus: Empfänger ist entsperrt, Einstellmöglichkeiten gegeben

SELECT-Rad

9.1 Funktionen des SELECT-Rades (5)

9.1.1 Funktionen im LOCK-Modus

Lang drücken Empfänger entsperren (auf SETUP-Modus umschalten)

Kurz drücken Zustands- und Warnmeldungen bestätigen

Nach links oder rechts Keine Funktion drehen

9.1.2 Funktionen im SETUP-Modus

Lang drücken Empfänger sperren (auf LOCK-Modus um- schalten)

Kurz drücken Gewähltes Menü aufrufen oder gewählte Einstellung bestätigen

Nach links oder rechts drehen Menü wählen oder gewählte Einstellung verändern

Hauptfenster

9.1.3 Mögliche Funktionen im Hauptfenster

Menü QUICK SETUP In der Kanalliste jeden freien Kanal direkt anwählen und synchronisieren

Menü CHANNEL Untermenü (Frequency, Group/Channel, Name...) mit dem gewünschten Kanal öffnen Im Kanal-Untermenü anderen Kanal wählen

Menü AUDIO In den Untermenüs GAIN, DSP und ATTENUATION PAD den Empfängerkanal CH1 oder CH2 wählen.

Menü REHEARSAL Durch die HF-Pegel scrollen

Tasten CH1, CH2

9.2 Funktionen der Tasten CH1, CH2 (10, 12)

9.2.1 Funktionen im LOCK-Modus

Im Hauptfenster Kanalfenster zur Parameterübersicht, keine Änderungen möglich

9.2.2 Funktionen im SETUP-Modus

Im Hauptfenster Kanalfenster zur Parametereinstellung, Änderungen möglich

BACK-Taste

9.3 Funktionen der BACK-Taste (4)

Kurz drücken Aktuelles Menü schließen Alle unbestätigten Werte werden gelöscht

Lang drücken Alle Menüs schließen Alle unbestätigten Werte werden gelöscht Das Hauptfenster wird angezeigt

DSP-Taste

9.4 Funktionen der DSP-Taste (2)

Die Werkseinstellungen der DSP-Taste finden Sie in Abschnitt „16.1 DSP-Profile: Werkseinstellungen“ auf Seite 56.

Im Hauptfenster Funktionen LOW CUT, EQ, COMPRESSOR

und LIMITER für jeweiligen Kanal deaktivieren

Im Untermenü AUDIO Parameter des digitalen Signalprozessors

einstellen

Headphones

CH1

CH2

9.5 Funktionen der Tasten Headphones CH1, CH2 (6)

Kurz drücken Audiosignal an den Kopfhörer-Ausgang legen

Die Lautstärke kann durch Drehen des

SELECT-Rades eingestellt werden.

10 Display des Empfängers

Hauptfenster

10.1 Hauptfenster

Nach dem Einschalten des Empfängers DSR800 wird das Hauptfenster angezeigt.

Das Hauptfenster zeigt alle Parameter an, die für den Betrieb erforderlich sind:

• Name
• aktuelle Frequenz
• aktuelle Frequenzgruppe
• aktueller Kanal
• Audiopegel
• aktive Antenne
  • verbleibende Betriebszeit der Senderbatterie

Bei kritischen Betriebszuständen (niedriger Empfangspegel, Batterie fast leer, Audio-Clipping) erscheint eine Warnmeldung.

VOCAL GR/CH: 02.05 645.750 MHz GUITAR GR/CH: 02.08 647.500 MHz -10 -30 -60 ANT A A ANT

Batterieanzeige

10.2 Batterieanzeige

Die Batterieanzeige am Sender (C) und Empfänger (C) erlauben, die Restkapazität der Batterie des Senders zu kontrollieren.

Jedes Segment entspricht ca. 1 Stunde Restspielzeit. Wenn keine Batteriespannung gemessen wird oder die Information ungültig ist, erfolgt keine Anzeige am Display. Etwa 1 Stunde, bevor die Batterie leer ist, erscheint die Warnmeldung „LOW BATT“ und der Leuchtring am SELECT-Rad wechselt auf rot.

Audiopegel

10.2.1 Audiopegelanzeige (E)

Die Audiopegelanzeige (E) zeigt den Audio-Eingangspegel des Empfängers an.

Um den Ausgangspegel des Empfängers an das angeschlossene Mischpult anzupassen, kann im Untermenü GAIN des Menüs AUDIO der Ausgangspegel angepasst werden.

MUTE-Anzeige

10.2.2 MUTE-Anzeige

VOCAL GR/CH: 02.05 645.750 MHz MUTE ANTA

Der Audioausgang ist stummgeschaltet. Der Leuchtring (11) leuchtet rot.

Da die Stromversorgung und die HF-Sektion eingeschaltet bleiben, werden so keine Störgeräusche hörbar.

Antennenanzeige

10.2.3 Antennenanzeige

Der Empfänger DSR800 ist ein speziell entwickelter, digitaler True Diversity-Empfänger mit integriertem Antennensplitter. Das Antennenfeld (H) zeigt die momentan aktive Antenne an.

Meldungen

10.3 Zustands- und Warnmeldungen

Diese Funktion macht mittels optischer Warnmeldungen auf kritische Betriebszustände des Systems aufmerksam.

Welche Warnmeldungen angezeigt werden, kann im Menü UTILITY → STATUS gewählt werden. Tritt einer der gewählten Betriebszustände auf, wechselt der Leuchtring am Empfänger von grün auf rot und am Display erscheint eine entsprechende Statusanzeige. Die Warnmeldungen erscheinen in der Reihenfolge ihrer Dringlichkeit.

Je nach Art der Warnung zeigt das obere Feld des Displays permanent, mindestens aber 5 Sekunden lang eine großflächige Warnung an. Eine kleine Warnung bleibt so lange in der untersten Displayzeile stehen, bis die Warnung bestätigt wird. Die gewählten Warnfunktionen sind im LOCK-Modus und im SETUP-Modus aktiv.

Die jeweiligen Warnmeldungen können durch kurzes Drücken auf das SELECT-Rad gelöscht werden.

Wamanzeigen

10.3.1 Zustands- und Warnanzeigen nach Dringlichkeit

Anzeige Symbol Bedeutung

LOW BATT

Die Kapazität der Senderbatterie ist bald erschöpft. Der Leuchtring wechselt auf rot und das Display zeigt permanent eine großflächige Warnung an.

AF CLIP

Das Audiosignal übersteuert den A/D Wandler des Senders.

Der Leuchtring wechselt auf rot und das Display zeigt für die Dauer des Fehlerzustands, mindestens aber 5 Sekunden lang, eine großflächige Warnung an.

Eine kleine Warnung bleibt so lange im Hauptfenster stehen, bis die Warnung bestätigt wird.

LOW RF

Die Feldstärke des Empfangssignals ist so gering, dass der Empfänger automatisch stumm geschaltet wird, um störendes Rauschen zu vermeiden.

Der Leuchtring wechselt auf rot und das Display zeigt für die Dauer des Fehlerzustands, mindestens aber 5 Sekunden lang, eine großflächige Warnung an.

Eine kleine Warnung bleibt so lange im Hauptfenster stehen, bis die Warnung bestätigt wird.

Anzeige Symbol Bedeutung

ANT ERROR

Dieselbe Antenne ist bereits mehr als zwei Minuten lang aktiv.

Der Leuchtring wechselt auf rot und das Display zeigt für die Dauer des Fehlerzustands, mindestens aber 5 Sekunden lang, eine großflächige Warnung an.

Eine kleine Warnung bleibt so lange im Hauptfenster stehen, bis die Warnung bestätigt wird.

INTERFERE

Störsignale von anderen Funkmikrofonen, TV, Rundfunk, Sprechfunkgeräten oder schadhaften Elektrogeräten oder Elektroinstallationen wurden empfangen.

ENCRYPTION

Die Verschlüsselung ist nicht korrekt eingestellt.

Kanalfenster

10.4 Kanalfenster

Das Kanalfenster bietet einen raschen Überblick über folgende Abstimmparameter:

• Gruppe/Kanal
• Frequenz
• Name
• Land
  • Audioeingangspegel des Hand- bzw. Taschensenders
  • Abschwächung (PAD)
• Sendeleistung
• Verschlüsselung
• MUTE LOCK

Alle Parameter können verändert und an den Sender übertragen werden.

Am Handsender DHT800 kann eine Verstärkung von +0 dB oder +10 dB eingestellt werden.

Der Taschensender DPT800 unterstützt eine Verstärkung des Audioeingangssignals um +0 dB, +10 dB oder +20 dB. Die Felder GROUNDLIFT und WORDCLOCK zeigen den entsprechenden aktuellen Betriebszustand an.

CH 1 NAME: ACTCHANNEL GR/CH: 02.05 / SD FREQUENCY: 645.750 MHz MIC GAIN: 20 dB ATTN. PAD: 0 dB TX POWER: 50 mW ENCRYPTION: 512 BIT !SYNC MUTE LOCK: ON DANTE: DISCONNECTED GROUNDLIFT ON WORDCLOCK EXT CHANNEL INFO EDIT = PUSH EXIT = BACK

10.4.1 Kanalfenster aufrufen

Um das Kanalfenster aufzurufen, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Im Hauptfenster die Taste CH1 (10) oder Taste CH2 (12) für gewünschten Kanal drücken

Senderdisplay

11 Display der Sender

11.1 Batterieanzeige

Die Batterieanzeige am Sender (C) und Empfänger (C) erlauben, die Restkapazität der Batterie des Senders auf einen Blick zu kontrollieren.

Jedes Segment entspricht ca. 1 Stunde Restspielzeit. Wenn keine Batteriespannung gemessen wird oder die Information ungültig ist, erfolgt keine Anzeige am Display.

Etwa 1 Stunde, bevor die Batterie leer ist, erscheint am Empfänger die Warnmeldung „LOW BATT“ und der Leuchtring am Empfänger wechselt auf rot.

12 Menüstruktur des Empfängers

    subgraph Channel_Internal
        C1[" Freie Trägerfrequenzen suchen und einstellen "]
        C2[" START SETUP "]
        C3[" CHANNEL LIST "]
        C4[" CONTINUE SCAN "]
        C5[" NAME "]
        C6[" TRANSM.POWER "]
        C7[" MUTE "]
        C8[" SYNCHRTRANSM. "]
    end

    subgraph Control_Internal
        D1[" Parameter manuell einstellen Kanal synchronisieren "]
        D2[" Gruppe und Kanal manuell einstellen "]
        D3[" FREQUENCY |<br>        Dem Kanal einen Namen zuordnen "]
        D4[" MHz GAIN "]
        D5[" Audio-Eingangspegel des Hand- und Taschensenders einstellen "]
        D6[" Encryption |<br>        Verschlüsselung wählen: OFF/32-Bit/512-Bit "]
        D7[" HP GAIN "]
        D8[" CAPTHÖRERPEGE einstellen "]
        D9[" ATTENUATION PAD "]
        D10[" ENVIR. SCAN "]
        D11[" UNLIMITED SCAN "]
        D12[" LIMIT SCAN "]
        D13[" REHEARSAL "]
        D14[" STATUS "]
    end

    subgraph Automation_Layer
        E1[" Audiobearbeitung einstellen: Gain, Low-Cut, EQ, Kompressor, Limiter "]
        E2[" Eingangspegel für DSP-Kette einstellen "]
        E3[" Audiobearbeitung einstellen "]
        E4[" Audiobearbeitung einstellen "]
        E5[" Audio-Ausgangspegel einstellen "]
        E6[" HIP GAIN "]
        E7[" CAPTHÖRERPEGE einstellen "]
        E8[" TRANSM.POWER "]
        E9[" MUTE "]
        E10[" SYNCHRTRANSM. "]
    end

    subgraph Internal_Layer
        F1[" Frequenzband nach aktiven Funkfrequenzen absuchen "]
        F2[" Gesamtes Frequenzband durchsuchen "]
        F3[" UNLIMITED SCAN "]
        F4[" LIMIT SCAN "]
        F5[" REHEARSAL "]
        F6[" STATUS "]
    end

    subgraph External_Layer
        G1[" HF-Empfangsgebiet überprüfen "]
        G2[" START CHECK "]
        G3[" AUTOMEINE Einstellungen "]
        G4[" OUTPUTLEDIF ON HORDOCLOCK EXT EDIT=PUSH EXIT=1BACK "]
    end

12.1 Menü QUICK SETUP

12.2 Menü CHANNEL

    B -->|BACK| J["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    J --> K["GROUP<br>Gruppe wählen SELECT: wählen < : Gruppe"]
    K --> L["CHANNEL<br>Kanal wählen SELECT: wählen/speichem < : Kanal"]
    L --> M["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    C -->|BACK| N["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    N --> O["MHz<br>Frequenz wählen SELECT: wählen < : MHz"]
    O --> P["KHZ<br>Frequenz wählen SELECT: wählen < : kHz"]
    P --> Q["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    D -->|BACK| R["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    R --> S["NAME<br>10 Zeichen SELECT: wählen/speichem < : Zeichen"]
    S --> T["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    E -->|BACK| U["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    U --> V["PT GAIN<br>Audio-Eingangspegel einstellen SELECT: wählen/speichem < : 0, +10, +20 dB"]
    V --> W["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    F -->|BACK| X["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    X --> Y["TRANSM.POWER<br>Sendeleistung wählen SELECT: wählen/speichem < : Sendeleistung"]
    Y --> Z["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    G -->|BACK| AA["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    AA --> AB["ENCRIPTION<br>Verschlüsselung wählen ELECT: wählen/speichem < : OFF/32-Bit/512-Bit"]
    AB --> AC["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    H -->|BACK| AD["CH1/CH2<br>Empfängerteil wählen SELECT: Einstellung wählen/speichem < : CH1/CH2"]
    AD --> AE["MUTE LOCK<br>MUTE-Tasta am Sender deaktivieren SELECT: wählen/speichem < : EIN/AUS"]
    AE --> AF["SYNC<br>Sender synchronisieren SELECT: Synchronisation starten"]

    I -->|BACK| AG["SYNCHR.TRANSM.<br>Alle Einstellungen via Infrarot an Sender übertragen"]

12.3 Menü AUDIO

12.4 Menü ENVIR. SCAN

12.5 Menü REHEARSAL

12.6 Menü UTILITY

    B --> J["RF LOW\nWamung: kein Sander-signal empfangen\nSELECT: wählen/speichern <>: EIN/AUS"]
    J --> K["LOW BATT\nWamung: Sanderbatterie ist bald leer\nSELECT: wählen/speichern <>: EIN/AUS"]
    K --> L["AUDIO CLIP\nWamung: Audiosignal übersteuert A/D-Wandler-eingang im Sender\nSELECT: wählen/speichern <>: EIN/AUS"]
    L --> M["ANT ERR\nWamung: Fehler an einem Antenneneingang\nSELECT: wählen/speichem <>: EIN/AUS"]

    C --> N["COUNTRY\nStandard- oder Spezial-Frequenzpreset wählen\nSELECT: wählen/speichern <>: Land"]
    N --> O["AUTOLOCK\nAutomatische Sperfunktion ein-/ausschalten\nSELECT: wählen/speichern <>: EIN/AUS"]
    O --> P["DISPLAY MODE\nEinen von 4 Darstellungsmodi wählen\nSELECT: wählen/speichern <>: Derstellungsmodus"]
    P --> Q["DISPLAY CONTRAST\nDisplaykortrast wählen\nSELECT: wählen/speichern <>: Wert"]
    Q --> R["FACTORY RESET\nAlle Parameter auf Werks-instellung zurücksetzen <>: YES/NO (JA/NEIN)"]
    R --> S["INFO\nSoftware- und Hardware-Version"]
    S --> T["MUTE LOCK\n<>: blättem"]

    B --> U["BACK"]

    J --> V["BACK"]

    K --> W["BACK"]

    L --> X["BACK"]

    M --> Y["BACK"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333
    style V fill:#cfc,stroke:#333
    style W fill:#cfc,stroke:#333

13 Menüstruktur der Sender

Zum Einschalten der Sender gehen Sie wie folgt vor:

Schritt Beschreibung

1 ON/OFF-Taste 2 Sekunden drücken

13.1 Preset-Modus

Nach Synchronisation einer Gruppe und eines Kanals erscheinen Gruppe (GR), Kanal (CH) und Land am Display.

13.2 Frequenz-Modus

Nach Synchronisation einer manuell eingestellten Frequenz erscheinen Frequenz und Sendeleistung am Display

13.3 Silent-Modus

Zum Einschalten des Senders im Silent-Modus, gehen Sie wie folgt vor:

Schritt Beschreibung

1 Beim Einschalten MUTE-Schalter (2) gleichzeitig mit ON/OFF-Schalter (6) gedrückt halten

Am Display wird der Eintrag RF-OFF sichtbar.

14 Funktionsbeschreibung

Der DSR800 wurde für den Betrieb in großen Mehrkanalanlagen entwickelt.

14.1 Menü CHANNEL

In diesem Menü können alle für einen Kanal relevanten Parameter wie Gruppe/Kanal, Frequenz, Name, Eingangspegel des Taschensenders, Sendeleistung, Verschlüsselung und MUTE LOCK manuell eingestellt werden.

Der Empfänger DSR800 bietet Frequenzgruppen mit speziell berechneten Frequenzen. In diesem Menü kann der gewünschte Kanal (Frequenz) manuell eingestellt und synchronisiert werden.

Achten Sie darauf, alle Kanäle aus derselben Gruppe innerhalb desselben Presets zu wählen. Zum Suchen freier Kanäle empfehlen wir die Funktion QUICK SETUP

Die folgende Tabelle beschreibt die Funktionen der Untermenüs des Menüs CHANNEL.

Untermenü Funktion

FREQUENCY Frequenz direkt in 25-kHz-Schritten einstellen

NAME Für jeden Kanal einen beliebige Namen (Name eines Musikers, Instruments o.ä.) vergeben

MIC GAIN Audio-Eingangspegel des Senders an das ange- schlossene Mikrofon anpassen

TRANSM. POWER Sendeleistung des synchronisierten Senders einstellen

Untermenü Funktion

ENCRYPTION Verschlüsselungsfunktion aktivieren

Ist die Verschlüsselungsfunktion aktiviert, berechnet der Empfänger jedes Mal einen einmaligen Schlüssel, wenn ein Sender synchronisiert wird. Dieser Schlüssel wird während des Synchronisierens an den Sender übertragen. Der Schlüssel wird nicht angezeigt und es ist nicht möglich, denselben Schlüssel auf zwei Sender zu übertragen.

Hinweis:

Bei Sendern mit niedrigeren Firmware-Versionen als 2.0 wählen Sie die 32-Bit Verschlüsselung. (Diese Sender funktionieren mit 512-Bit Verschlüsselung nicht.)

Bei Sendern mit Firmware-Version 2.0 oder höher können Sie mit 512-Bit Verschlüsselung die höchstmögliche Sicherheit erzielen.

Wenn Sie für einen Kanal einen Ersatzsender verwenden, müssen Sie die Verschlüsselung deaktivieren.

MUTE Funktion MUTE LOCK deaktiviert den MUTE-Schalter am Sender

Der mit dem Empfänger synchronisierte Sender kann nicht mit der MUTE-Taste stumm geschaltet werden.

Die Funktion MUTE=POWER ermöglicht es, die MUTE-Taste des Senders auch als Ein-/Ausschalter zu verwenden.

SYNCHR.

TRANSMITTER

Sender auf Einstellungen des Empfängers programmieren

GAIN Eingangspegel der DSP-Kette einstellen

Untermenü Funktion

DSP Audiosignal direkt am Empfänger bearbeiten

Einstellungen können in einem frei wählbaren Namen in einem der neun DSP-Profile abgespeichert werden.

Der digitale Signalprozessor bietet folgende Dynamikbearbeitungsfunktionen:

Low Cut (Frequenz: 10 – 300 Hz)

3-Band Equalizer (Tiefen: ±20 dB, 80 Hz Kuhschwanz; parametrische Mitten: ±20 dB, 100 Hz bis 10 kHz, Q = 2; Höhen: ±20 dB, 8 kHz Kuhschwanz)

dbx®-Kompressor (Threshold: -60 - +9 dBV, Ratio: 1:1 - 1:10, Gain: 0 - 20 dB, Attack: 1 - 100 ms, Release: 1 - 2000 ms)

dbx®-Limiter (Threshold: -20 - +9 dBV)

Änderungen eines Profils wirken sich immer auf beide Kanäle aus. Alle früheren Einstellungen eines Profils werden überschrieben.

ATTENUATION PAD

Pegel des symmetrischen Audioausgangs an die Eingangsempfindlichkeit des angeschlossenen Geräts anpassen

Bei Mikrofoneingängen kann die Einstellung 0 dB zu Übersteuerungen führen.

Ist der Empfänger an einen Mikrofoneingang angeschlossen, empfiehlt es sich, -30 dB zu wählen.

Der unsymmetrische Line-Ausgang ist nicht regelbar.

Untermenü Funktion

ENVIRONMENT SCAN	Diese Funktion arbeitet ähnlich wie ein Spektrum-Analysator.UNLIMITED SCAN: das gesamte Frequenzband des Empfängers wird nach aktiven Funkfrequenzen durchsuchtLIMIT SCAN: nur ein Teil des Frequenzbands wird nach aktiven Funkfrequenzen durchsuchtWährend des Suchlaufs bleibt der Audioausgang stummgeschaltet, das Display stellt das Ergebnis grafisch dar.SELECT-Rad drehen: Kurve nach links oder rechts verschiebenSELECT drücken: Kurve vergrößern
REHEARSAL Sound CheckHF-Pegel des Senders im Aktionsbereich prüfenMaximale Aufnahmezeit beträgt vier Minuten
UTILITY STATUS Optische Warnfunktion für bestimmte kritische Betriebszustände aktivierenWenn einer dieser Betriebszustände eintritt, wechselt der Leuchtring um das SELECT-Rad am Empfänger von grün auf rot und es erscheint am Display eine Statusanzeige.Der Leuchtring wechselt auf rot und es erscheint 5 Sekunden lang eine großflächige Warnung. Eine kleine Warnung bleibt so lange am Display stehen, bis die Warnung durch Drücken des SELECT-Rades gelöscht wird.Die Warnmeldungen erscheinen in der Reihenfolge ihrer Dringlichkeit.Die gewählten Warnfunktionen sind im LOCK-Modus und im ACTIVE-Modus aktiv.
COUNTRY Land auswählenBeim erstmaligen Einschalten des Empfängers muss ein Land ausgesucht werden.

Untermenü Funktion

DISPLAY MODE Aussehen des Displays verändern

Folgende Anzeigemodi sind verfügbar

MAIN

FREQUENCY

NAME GROUP/CHANNEL

DISPLAY CONTRAST
Kontrast der Displaydarstellung an die momentanen Beleuchtungsverhältnisse anpassen

FACTORY RESET Parameter auf Werkseinstellungen zurücksetzen

INFO Informationen zu Software des Empfängers und den damit synchronisierten Sendern abrufen

WARNING LIST Warnmeldungen abrufen

Diese Funktion speichert die letzten 25 Warnmeldungen.

15 Wartung und Reinigung

15.1 Wartung

Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.

15.2 Reinigung

Achtung: Netzkabel des Empfängers DSR800 aus Steckdose ziehen!

Reinigen Sie die Oberflächen des Geräts mit einem mit Wasser befeuchteten, aber nicht nassem, weichem Tuch.

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffteile beschädigen können.

16 Fehlerbehebung

FEHLER MÖGLICHE URSACHE BEHEBUNG

Kein Ton Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installation.	Andere Drahtlosanlagen ausschalten
Sender auf andere Frequenz eingestellt als Empfänger.	Sender auf Frequenz einstellen
Sender ausgeschaltet oder MUTE-Schalter steht auf „MUTE“.	Sender einschalten oder MUTE-Schalter drücken
Netzkabel ist nicht an Empfänger und/oder Netzsteckdose angesteckt.	Netzkabel an Empfänger und/oder Netzsteckdose anstecken
Empfänger ist ausgeschaltet. Empfänger einschalten
Empfänger ist nicht mit der Beschallungsanlage verbunden.	Empfänger mit Beschallungsanlage verbinden
Mikrofon bzw. Instrument ist nicht am Taschensender angeschlossen.	Mikrofon bzw. Instrument an Taschensender anschließen
Batterien falsch im Sender eingelegt. Einlegerichtung der Batterien im Sender prüfen
Senderbatterien oder -akkus leer. Senderbatterien oder -akkus tauschen
Sender ist zu weit vom Empfänger entfernt. Sender näher an Empfänger bringen
Hindernisse zwischen Sender und Empfänger schatten Sendersignal ab.	Hindernisse zwischen Sender und Empfänger entfernen
Keine Sichtverbindung zwischen Sender und Empfänger.	Sichtverbindung zwischen Sender und Empfänger herstellen
Empfänger zu nahe bei metallischen Gegenständen.	Empfänger von metallischen Gegenständen entfernen
Software von Sender und Empfänger stimmt nicht überein.	Software prüfen
Verzerrungen GAIN zu hoch oder zu niedrig eingestellt.
Suboptimale DSP-Einstellungen. DSP-Einstellungen prüfen

FEHLER MÖGLICHE URSACHE BEHEBUNG

Kurzzeitiger Tonausfall(„Dropouts“)an manchenStellen desAktionsbereichs.	Empfänger oder Antennen falsch platziert Empfänger oder abgesetzte Antennen umplatzieren.Falls Dropouts bestehen bleiben, kritische Stellen markieren und vermeiden.
	Sender ist zu weit vom Empfänger entfernt.	Sender näher an Empfänger bringen
RF LOW Die Feldstärke des Empfangssignals ist so gering, dass der Empfänger auto- matisch stumm geschaltet wird, um störendes Rauschen zu vermeiden.		Empfänger umplatzieren oder abge-setzte Antennen verwenden.
AF CLIP Das Audiosignal übersteuert den A/D-Wandler des Senders.		Audio-Eingangspegel reduzieren.
ANT ERROR Dieselbe Antenne ist bereits mehr als zwei Minuten lang aktiv.		Überprüfen, ob Antennenkabel defekt oder falsch angeschlossen ist.
LOW BATT Kapazität der Senderbatterie ist bald erschöpft.		Neue Batterien einlegen.
SYSTEM ERROR Interner Fehler. Empfänger ausschalten und nach ca.10 Sek. wieder einschalten. Tritt der Fehler erneut auf, wenden Sie sich an Ihre AKG-Servicestelle.
RF ERROR,PLL ERROR	Empfänger kann sich nicht auf eingestellte Frequenz synchronisieren.	SELECT-Rad kurz drücken, um Fehler zu bestätigen, und andere Frequenz einstellen. Tritt der Fehler erneut auf, wenden Sie sich an Ihre AKG-Servicestelle.
UPDATEFIRMWARE	System ist bereit für Software-Aktualisierung.	Empfänger ausschalten und nach ca.10 Sek. wieder einschalten. Tritt der Fehler erneut auf, wenden Sie sich an Ihre AKG-Servicestelle.
INTERFEREERROR	Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installation.	Frequenz ändern oder störendes Gerät ausschalten.
ENCRYPTION! Verschlüsselung nicht korrekt eingestellt. Sender synchronisieren.
	Störungen durch anderen DMS800 Sender. Trägerfrequenz ändern (neu synchronisieren)

FEHLER MÖGLICHE URSACHE BEHEBUNG

WRONG DEVICE Sender und Empfänger arbeiten in unterschiedlichen Frequenzbändern		Sicherstellen, dass Sender und Empfänger im selben Frequenzband arbeiten
ERROR DEVICE Senderenndaten fehlerhaft. Tritt der Fehler häufig auf, wenden Sie sich an Ihre AKG-Servicestelle.
TIMEOUT Keine Infrarotdaten erkannt. IR-Fenster des Senders und des Empfängers zueinander ausrichten und erneut synchronisieren
Am Display des Senders erscheint in der Anzeige der Restspielzeit ein Fragezeichen.	Sender erkennt den Ladestatus der Batterien nicht.	Neue Batterien einlegen.
	Sender erkennt den Ladestatus der Akkus nicht.	Akkus vollständig aufladen.

16.1 DSP-Profile: Werkseinstellungen

LOW CUT EQ COMPRESSOR LIMITER

Nr.	Profil Name Anwendung		Freq. [Hz]			Low [dB]	Mid [dB]	Mid Freq [kHz]	High [dB]	Treshold [dB]	Ratio	Gain [dB]	Attack [ms]	Release [ms]	Treshold [dB]
1	Handsender Present HT			Einsteiger, MS Powerpoint, Gebetshäuser, Präsentatoren	77	0	0	1.0	3.0	-30	2.1:1	3	1	71	0
2					40	OFF				-25	1.5:1	5	6	207
3	Handsender Music HT			Erfahrene Anwender, Vokalisten, Rockbands, Karaoke, Musical	40	OFF				OFF					9
4
5	Instrumental-mikrofon mit Taschensender		Instru PT	Einsteiger und Experten, Trompete, Tuba, Schlagzeug	OFF	OFF				OFF					9
6			Gitarre mit Taschensender	Guitar PT
7-9	Anwender		User 1-3	-

17 DMS800: Bedienelemente

17.1 DSR800

VOCAL GR/CH: 02.05 MUTE 645.750 MHz BA GUITAR GR/CH: 02.08 647.500 MHz E F G H 12 67 AKG Dance 89 14 15 16 17 18 19 20 21 22 23 24 25 26

17.2 DPT800

GUITAR 635.200MHz 50mW MUTE

17.3 DHT800

VOCAL GR/CH: 04.38 USA MUTE

AKG DHT1003 AKG SPT1003 VOCNL 02.05 GUITRR 02.08 CH11 CH12 CHANNEL 1 CHANNEL 2 DSR100 Ch1 CH2 Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz CH1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1000 MHz Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1T16E7 Ch1C2 Ch2 ch2

DMS800

DIGITAL WIRELESS

MICROPHONE SYSTEM

BEDIENUNGSANLEITUNG ....1

Vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS

BEDIENUNGSANLEITUNG ....1

Vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS....59

1 SELECT-Rad (5) ca. 2 Sekunden drücken

9.5 Funktionen der Tasten Headphones CH1, CH2 (6)

BEDIENUNGSANLEITUNG ....1

Vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS....59

9.5 Funktionen der Tasten Headphones CH1, CH2 (6) 208

10 Pantalla del receptor 209

10.1 Pantalla principal 209

9.5 Funktionen der Tasten Headphones CH1, CH2 (6)
