Produkttyp	Tischkreissäge
Marke	DURO PRO
Modell	WZTS 2000
Tischmaße	638 x 430 mm
Tischverbreiterungen	2 x (638 x 250 mm)
Tischverlängerung	430 x 320 mm
Arbeitshöhe	870 mm
Nettogewicht	24 kg
Netzspannung	230-240 V~ / 50 Hz
Leistungsaufnahme	2000 W (S6 40%)
Leerlaufdrehzahl	4250 U/min
Sägeblatt inklusive	∅254 x ∅30 x 2,8 mm, 40 Zähne Hartmetall
Schnitttiefe max. (90°)	80 mm
Schnitttiefe max. (45°)	55 mm
Höhenverstellung	Stufenlos 0-80 mm
Winkeleinstellung	Stufenlos 0°-45°
Absauganschluss	∅35 mm
Schalldruckpegel (LpA)	94,88 dB(A)
Schallleistungspegel (LWA)	107,88 dB(A)
Laser	Klasse 2, 650 nm, <1 mW
Laserstromversorgung	2 Batterien 1,5 V AAA/LR03
Schutz und Zubehör	Sägeblattschutz, Trennkeil, Parallelanschlag, Queranschlag, Schiebestock
Sicherheit	Sicherheitsschalter gegen Wiedereinschalten, Not-Aus
Wartung	Reinigung nach Gebrauch, Kohlebürstenwechsel durch Fachkraft
Ersatzteile	Sägeblatt, Kohlebürsten, Tischeinsätze, usw.

Häufig gestellte Fragen - WZTS 2000 DURO PRO

Wie montiere ich die Tischkreissäge WZTS 2000?

Der Zusammenbau umfasst die Montage der Tischverbreiterungen, der Stützen, der Standfüße, des Trennkeils, des Sägeblattschutzes, des Parallelanschlags und des Queranschlags. Bitte befolgen Sie genau die Anweisungen in Kapitel 5 "Vor der Inbetriebnahme" der Bedienungsanleitung. Ziehen Sie immer den Netzstecker vor der Montage.

Wie stelle ich die Schnitttiefe ein?

Drehen Sie die Kurbel, um das Sägeblatt aus- oder einzufahren. Drehen Sie gegen den Uhrzeigersinn, um die Tiefe zu erhöhen, und im Uhrzeigersinn, um sie zu verringern. Die maximale Tiefe beträgt 80 mm bei 90° und 55 mm bei 45°.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie die Feststellschraube, stellen Sie den Winkel mit dem Handrad unter Bezugnahme auf die Winkelskala ein, dann ziehen Sie die Schraube fest. Der Winkel ist stufenlos von 0° bis 45° einstellbar.

Wie verwende ich den Führungslaser?

Schalten Sie den Laser über den Schalter am Sägeblattschutz ein. Ein roter Strahl zeigt die Schnittlinie an. Um die Batterien zu schonen, schalten Sie den Laser nach Gebrauch aus. Ersetzen Sie die Batterien (2x AAA/LR03), wenn der Laser schwach wird.

Wie ersetze ich das Sägeblatt?

Ziehen Sie den Netzstecker, senken Sie das Sägeblatt maximal ab, entfernen Sie den Schutz, den Tischeinsatz und den Trennkeil. Verwenden Sie den Sägeblattschlüssel, um das Blatt zu arretieren, lösen Sie die Mittelsschraube, entfernen Sie den Außenflansch und das Blatt. Montieren Sie das neue Blatt unter Beachtung der Drehrichtung auf dem Blatt, dann alle Teile wieder montieren.

Wie stelle ich den Parallelanschlag ein?

Setzen Sie den Parallelanschlag auf die Führungsschiene, öffnen Sie den Exzenterhebel, verschieben Sie ihn auf die gewünschte Breite unter Ablesen der Skala (schwarz für senkrechte Schiene, blau für flache Schiene), dann senken Sie den Hebel, um ihn zu arretieren. Für dünne Materialien (< 25 mm) verwenden Sie die flache Schiene, für dicke die senkrechte.

Wie reinige ich die Säge?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein sauberes Tuch oder Druckluft mit niedrigem Druck. Vermeiden Sie Wasserstrahlen und aggressive Mittel. Reinigen Sie regelmäßig die Belüftungsschlitze und den Sägeblattschutz.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Stecker eingesteckt ist, ob die Sicherung oder der Schutzschalter nicht ausgelöst hat und ob der Überlastschutz nicht aktiviert ist (lassen Sie 15-20 Minuten abkühlen). Wenn das Problem bestehen bleibt, lassen Sie die Kohlebürsten von einem Fachmann überprüfen.

Wie lautet die Garantie für dieses Produkt?

Die Garantie beträgt 3 Jahre ab der Übernahme durch den Kunden, vorausgesetzt das Gerät wird gemäß den Anweisungen verwendet und ordnungsgemäß gewartet. Die gesetzlichen Rechte bleiben bestehen.

Wo finde ich Ersatzteile?

Ersatzteile können auf der Website www.isc-gmbh.info bestellt werden. Geben Sie den Gerätetyp (WZTS 2000), die Artikelnummer und die Nummer des gewünschten Teils an. Beispiele für Teile: Sägeblatt, Kohlebürsten, Tischeinsätze.

BEDIENUNGSANLEITUNG WZTS 2000 DURO PRO

DE ORIGINAL BETRIEBSANLEITUNG FR INSTRUCTIONS D'ORIGINE

NL ORIGINELE HANDLEIDING

7

27088715

PLU 512 • AA 22/19 F

EH-Nr.: 43.405.75 · l.-Nr.: 11028

1. Sicherheitshinweise 9

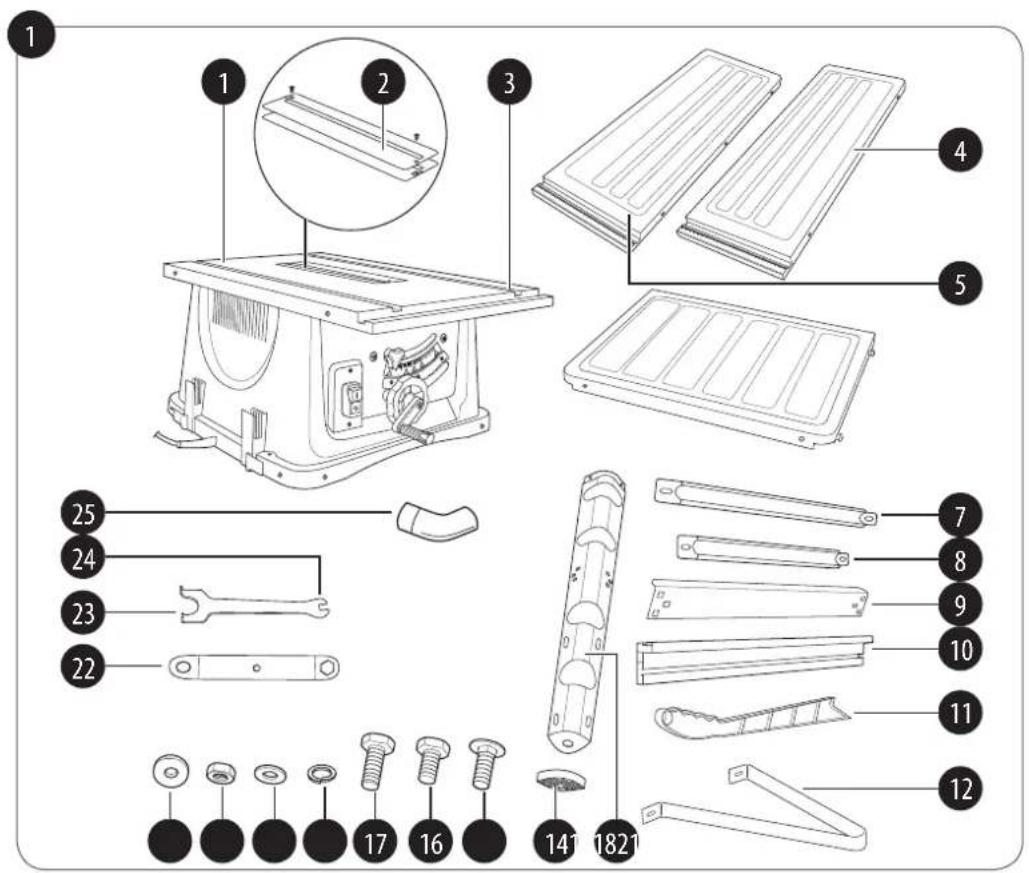

2. Gerätebeschreibung und Lieferumfang 20
3. Bestimmungsgemäße Verwendung 22
4. Technische Daten 23
5. Vor Inbetriebnahme 25
6. Betrieb 29
7. Austausch der Netzanschlussleitung ....36
8. Reinigung, Wartung und Ersatzteilbestellung ....37
9. Entsorgung und Wiederverwertung 39
10. Lagerung....39
11. Transport....39
12. Fehlersuche 40
13. Garantie 42

7

DE

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Tragen Sie Schutzhandschuhe. Beim Hantieren mit Sägeblättern müssen stets Schutzhandschuhe getragen werden.

Vorsicht!Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Vorsicht! Verletzungsgefahr durch scharfe Kanten!

8

Gefahr:

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

Diese Betriebsanleitung kann auch als PDF-Datei von unserer Internetseite www.isc-gmbh.info heruntergeladen werden.

1. Sicherheitshinweise

Gefahr:

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

Gefahr! Laserstrahlung

Nicht in den Strahl blicken

Laserklasse 2

VORSICHT! - LASERSTRAHLUNG!

Nicht in den Strahl blicken!

Laserspezifikation; Laser Klasse 2

λ: 650 nm; P0: < 1 mW

nach EN 60825-1: 2014

• Nicht direkt mit ungeschützten Augen in den Laserstrahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
  • Lasermodul niemals öffnen.

Sicherheitshinweise zu den Batterien Nutzung der Batterien

• Das Einsetzen von Batterien bei eingeschaltetem Laser kann zu Unfällen führen.
• Bei ungeeigneter Benutzung kann es zum Auslaufen der Batterien kommen. Vermeiden Sie Kontakt mit der Batterieflüssigkeit. Falls Sie in Kontakt mit Batterieflüssigkeit kommen sollten, reinigen Sie den Körperteil mit fließendem Wasser. Sollte Batterieflüssigkeit in die Augen geraten, sollten Sie zusätzlich sofort einen Arzt aufsuchen.
• Ausgelaufene Batterieflüssigkeit kann zu Hautreizungen und Verbrennungen führen.
• Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
• Laden Sie Batterien niemals wieder auf, die nicht dafür geeignet sind. Explosionsgefahr!
• Halten Sie Batterien von Kindern fern, schließen Sie sie nicht kurz oder nehmen Sie sie nicht auseinander.
• Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde.

• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.

• Achten Sie beim Einlegen auf die richtige Polarität.

• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr.
  • Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
• Stellen Sie sicher, dass das Gerät nach Gebrauch abgeschaltet ist.
• Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.
• Batterien nicht deformieren/beschädigen oder öffnen/auseinandernehmen und nicht kurzschließen.

Sicherheitshinweise Tischkreissäge Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen Sie all diese Hinweise, bevor Sie das Elektrogerät benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich ergibt Unfallgefahr.

1. Berücksichtigen Sie Umgebungseinflüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

1. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

1. Halten Sie andere Personen fern!

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

1. Bewahren Sie Ihre Werkzeuge sicher auf

- Unbenutzte Werkzeuge sollten in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.

1. Überlasten Sie Ihre Werkzeuge nicht

- Sie arbeiten besser und sicherer im

angegebenen Leistungsbereich.

1. Benützen Sie das richtige Werkzeug

- Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benützen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die Sie nicht bestimmt sind; zum Beispiel benützen Sie keine Handkreissäge, um Bäume zu fällen oder Äste zu schneiden.

1. Tragen Sie geeignete Arbeitskleidung

- Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

1. Benutzen Sie Schutzausrüstung

- Tragen Sie eine Schutzbrille.

- Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

1. Zweckentfremden Sie nicht das Kabel

- Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

1. Sichern Sie das Werkstück

- Benützen Sie Spannvorrichtungen

oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

1. Vermeiden Sie abnormale Körperhaltung.

- Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

1. Pfl egen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte. Halten Sie Handgriff e trocken und frei von Öl und Fett.

1. Ziehen Sie den Netzstecker

- Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel, wie zum Beispiel Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

1. Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten,

dass die Schlüssel und Einstellwerkzeuge entfernt sind.

1. Vermeiden Sie unbeabsichtigten Anlauf

- Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

1. Verlängerungskabel im Freien

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

1. Seien Sie stets aufmerksam

- Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

1. Kontrollieren Sie Ihr Gerät auf Beschädigungen

- Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und

Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

20. Achtung!

- Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21. Reparaturen nur vom Elektrofachmann

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden, andernfalls können Unfälle für den Betreiber entstehen.

22. Schließen Sie die Staubabsaug-Einrichtung an

- Wenn Vorrichtungen zum Anschluss von Staubabsaugeinrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden.

Spezielle Sicherheitshinweise

1. Sicherheitsmaßnahmen

• Deformierte oder rissige Sägeblätter dürfen nicht verwendet werden.
  • Abgenutzten Tischeinsatz austauschen.
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen. Beim Wechseln des Sägeblattes darauf achten, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblatts nicht größer ist als die Dicke des Spaltkeiles.
• Darauf achten, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird.
• Falls erforderlich, geeignete persönliche Schutzausrüstung tragen. Die könnte beinhalten:
• Gehörschutz zur Verminderung des Risikos, schwerhörig zu werden;
• Atemschutz zur Verminderung des Risikos, gefährlichen Staub einzuatmen.
• Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen.

Sägeblätter müssen wann immer praktikabel in einem Behältnis getragen werden.

• Folgende Faktoren können die Staubfreisetzung beeinflussen:
• Abgenutzte, beschädigte oder rissige Sägeblätter.
• Empfohlene Absaugleistung der Absauganlage: 20 m/s.
• Das Werkstück soll ordnungsgemäß geführt werden.
• Sägeblätter aus hochlegiertem Schnel-larbeitsstahl (HSS-Stahl) dürfen nicht verwendet werden.
• Der Schiebestock oder der Handgriff für ein Schiebeholz sollte bei Nichtbenutzung immer an der Maschine aufbewahrt werden.

2. Instandhaltung und Service

• Folgende Bedingungen können die Lärmeinflüsse auf die Bedienperson beeinflussen.
• Art des Sägeblattes (z.B. Sägeblätter zur Verringerung der Geräuscheinwirkung).
• Material des Werkstückes.
• Kraft, mit welcher das Werkstück gegen das Sägeblatt geschoben wird.
• Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Säge-

blatts, sind so bald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.

3. Sicherer Betrieb

• Schiebestock oder den Handgriff mit Schiebeholz verwenden, um das Werkstück sicher am Sägeblatt vorbeizuführen.
• Spaltkeil verwenden und richtig einstellen.
• Obere Sägeblattschutzvorrichtung verwenden und richtig einstellen.
• Falzen oder Nuten nicht durchführen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist.
• Kreissägen dürfen nicht zum Schlitzen (im Werkstück beendete Nut) verwendet werden.
• Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maximale Spindelgeschwindigkeit der Tischkreissäge und die für den zu schneidenden Werkstoff geeignet sind.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung oder Transport ver-

wenden. Grifföffnungen für den Transport befinden sich an beiden Seiten des Gehäuses.

• Während des Transportes sollte der obere Teil des Sägeblattes abgedeckt sein, beispielsweise durch die Schutzvorrichtung.
• Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z.B. Abrollständer).

4. Zusätzliche Hinweise

• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
• Verwenden Sie die Säge nicht zum Brennholzsägen.
• Unterlassen Sie das Quersägen von Rundhölzern.
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.
• Die Maschine ist mit einem Sicherheits- schalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.
• Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
• Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, dass dessen

Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1 mm ^4 .

• Kabeltrommel nur im abgerollten Zustand verwenden.
• Überprüfen Sie die Netzanschlussleitung. Verwenden Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
• Die Bedienungsperson muss mindestens 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht.
• Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung.
• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.
• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
• Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.
• Benützen Sie keine Sägeblätter, die den in der Gebrauchsanweisung angegebe-

nen Kenndaten nicht entsprechen.

• Es ist sicherzustellen, dass alle Einrichtungen die das Sägeblatt verdecken, einwandfrei arbeiten.
  Achtung: Einsatzschnitte dürfen mit dieser Säge nicht durchgeführt werden.
• Beschädigte oder fehlerhafte Schutz-einrichtungen sind unverzüglich auszu-tauschen.
• Der Spaltkeil ist eine wichtige Schutz-einrichtung, der das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rück-schlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeilstärke. Der Spaltkeil darf nicht dünner sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugenbreite.
• Bei jedem Arbeitsgang muss die Abdeckhaube auf das Werkstück abgesenkt werden.
• Verwenden Sie beim Längsschneiden von schmalen Werkstücken unbedingt einen Schiebestock (Breite kleiner als 120 mm).
• Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.
• Beim Zuschneiden von schmalen Holzstücken muss der Parallelanschlag auf der rechten Seite des Sägeblattes fest-

gespannt werden.

• Arbeitsstellung stets seitlich vom Sägeblatt.
  • Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
• Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte.
• Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.
• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Merkhefte der Berufsgenossenschaft beachten.
• Schließen Sie bei jeder Tätigkeit die Staubabsaug-Einrichtung an. Die Bedienperson muss über die Bedingungen informiert werden, die die Staubfreisetzung beeinflussen, z.B. die Art des zu

DE

bearbeitenden Werkstoffs (Erfassung und Quelle), die Bedeutung lokaler Abscheidung und die richtige Einstellung von Hauben/Leitblechen/Führungen)

- Säge nur mit einer geeigneten Absauganlage oder einem handelsüblichen Industriestaubsauger betreiben.

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

- Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten.

- Netzstecker ziehen -

- Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern.

- Netzstecker ziehen -

- Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen.

- Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

- Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrogerätes kann zu ernsthaften Verletzungen führen.

- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunden-dienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

DE

• Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
  • Die Maschine muss standsicher aufgestellt werden.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
• Halten Sie die Handgriffe trocken, sau- ber und frei von Öl und Fett.
• Den Schiebestock oder den Handgriff für ein Schiebeholz sollte bei Nichtbenutzung immer an der Maschine aufbewahrt werden.
• Beim Transportieren der Maschine nur die Transportvorrichtung verwenden.

- Während des Transports sollte der obere Teil des Sägeblattes abgedeckt sein, beispielsweise durch eine Schutzvorrichtung.

Sicherheitshinweise für den Umgang mit Sägeblättern

1. Werkzeuge dürfen nur von ausgebildeten und erfahrenen Personen, die den Umgang mit Werkzeugen vertraut sind, benutzt werden.
2. Die angegebene Höchstdrehzahl auf dem Werkzeug darf nicht überschritten werden.
3. Gerissene oder beschädigte Kreissägeblätter dürfen nicht verwendet werden. Reparaturen sind nicht zulässig.
4. Werkzeuge und Werkzeugkörper müssen so aufgespannt sein, dass sie sich beim Betreiben nicht lösen können.
5. Bei der Montage der Werkzeuge ist sicherzustellen, dass das Aufspannen auf der Werkzeugnabe bez. der Spannfl äche des Werkzeuges erfolgt, und dass die Schneiden nicht miteinander oder mit den Spannelementen in Berührung kommen.
6. Befestigungsschrauben und -muttern müssen unter Verwendung geeigneter Schlüssel usw. und mit dem vom Hersteller angegebenem Drehmoment

angezogen werden.

1. Die Verwendung von Schlagwerkzeugen oder Verlängerungen für den Schlüssel zum Festziehen sind nicht erlaubt.
2. Die Spannfl ächen müssen frei von Verschmutzungen, Öl und Wasser sein!
3. Bitte beachten Sie die Angaben des Herstellers bez. das Anspannen der Spannschrauben. Liegen keine Angaben hierzu vor, müssen die Spannschrauben von der Mitte nach außen angezogen werden.
4. Leichtmetalllegierungen dürfen nur mit Lösungsmitteln entharzt werden, die die mechanischen Eigenschaften dieser Werkstoff e nicht beeinträchtigen.
5. Die Verwendung von losen Reduzier-ringen oder -buchsen zum Reduzieren von Bohrungen bei Kreissägeblättern ist nicht zulässig. Die Verwendung von fest eingebrachten, z. B. eingepressten oder durch Haftverbindung gehaltenen Ringen in Kreissägeblättern oder von Flanschbuchsen bei anderen Werkzeugen ist zulässig, wenn sie nach den Festlegungen des Herstellers gefertigt sind.
6. Aufgrund der Fertigungstoleranzen kann es notwendig sein, dass die Reduzierringe vorsichtig mit einem Gummihammer in die Bohrung des Sägeblattes

eingebracht werden müssen. Legen Sie hierzu den Bereich um die Bohrung des Sägeblattes auf einen festen Untergrund (z. B. Holz), die Zähne müssen beim Einschlagen frei hängen, so dass das Sägeblatt nicht gebogen wird.

1. Tauschen Sie den Reduzierring durch einen neuen (im Fachhandel erhältlich), wenn er nicht mehr von selbst im Sägeblatt hält.
2. Zur Vermeidung von Verletzungen müssen die Werkzeuge nach den Anleitungen des Herstellers gehandhabt werden. Sichere Handhabung beinhaltet üblicherweise die Verwendung von Einrichtungen wie Förderhaken, werkspezifi schen Haltevorrichtungen, Rahmen (z. B. für Kreissägeblätter), Kisten, Förderkarren usw. Durch das Tragen von Schutzhandschuhen wird die Griff -sicherheit am Werkzeug verbessert und das Verletzungsrisiko weiter gemindert.
3. Bei Werkzeugen mit einem Gewicht über 15 kg kann die Verwendung spezieller Einrichtungen oder Befestigungen bei der Handhabung in Abhängigkeit von den konstruktiven Maßnahmen, die der Hersteller für die einfache Handhabung des Werkzeuges vorgesehen hat, erforderlich sein. Der Hersteller kann Angaben hinsichtlich der Verfügbarkeit

der erforderlichen Einrichtungen bereit- stellen.

1. Diese Sägeblätter sind zum Nachschärfen nicht geeignet!
2. Bitte beachten Sie zusätzlich die Sicherheitshinweise des jeweiligen Gerätes.
3. Modifi zieren Sie nicht das Werkzeug!

Restrisiken

Trotz bestimmungsgemäßer Verwendung können nicht off ensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art der Tischkreissäge können folgende Gefährdungen auftreten:

• Berühren des Sägeblatts in den nicht abgedeckten Bereichen.
• Hineingreifen in das laufende Sägeblatt (Schnittverletzung).
• Rückschlag von Werkstück und Werkstücksteilen bei unsachgemäßer Handhabung.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Augenschäden bei Nichtverwendung der nötigen Schutzbrille.
• Gesundheitliche Schäden bei Nichtverwendung der nötigen Staubschutzmaske.

- Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

Bewahren Sie die Sicherheitshinweise gut auf

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-4)

1. Sägetisch
2. Tischeinsatz (mit Befestigungsschrauben, 2x)
3. Führungsnut (Sägetisch)
4. Tischverbreiterung rechts
5. Tischverbreiterung links
6. Tischverlängerung
7. Tischstütze lang, 2x
8. Tischstütze kurz, 4x
9. Mittelstrebe, 4x
10. Anschlagschiene (Parallelanschlag)
11. Schiebestock
12. Kippschutz, 2x
13. Standbein, 4x
14. Gummifuß, 4x
15. Schlossschraube, 8x
16. Sechskantschraube M6x12 mm, 10x
17. Sechskantschraube M6x16 mm, 14x
18. Federring, 24x
19. Unterlegscheibe fl ach, 34x

DE

1. Sechskantmutter, 18x
2. Unterlegscheibe groß, 8x
3. Ringschlüssel
4. Sägeblattschlüssel/Schraubenschlüssel SW10
5. Schraubenschlüssel SW10/ Sägeblatt- schlüssel
6. Adapter (Absauganschluss Sägetisch)
7. Sägeblattschutz
8. Linsenkopfschraube (Sägeblattschutz)
9. Laser
10. Spaltkeil
11. Abfallsack
12. Exzenterhebel (Parallelanschlag)
13. Schauglas (Parallelanschlag)
14. Parallelanschlag (mit Schlossschraube und Rändelmutter, 2x)
15. Führungsschiene (Queranschlag)
16. Rändelschraube (Queranschlag)
17. Queranschlag (mit Schlossschraube und Rändelmutter, 2x)
18. Anschlagschiene (Queranschlag)
19. Haltevorrichtung Schiebestock
20. Klemmplatte (Befestigung Spaltkeil)
21. Klemmschraube (Befestigung Spaltkeil)
22. Andruckscheibe (Sägeblatt)
23. Äußerer Sägeblattfl ansch
24. Sechskantschraube (Sägeblatt)
25. Sägeblatt
26. Schiene mit Skala (Sägetisch)

27. Feststellschraube

28. Winkelskala (Schnittwinkel)

29. Kurbelrad
30. Kurbel
31. Betriebsschalter (grün: I / rot: 0)
32. Batteriefachdeckel (Laser)
33. Laserschalter
34. Batterien (Laser) 2x 1,5 V d.c. AAA/LR03
35. Batteriefach (Laser)
36. Langloch (Spaltkeil)

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

21

DE

• Tischkreissäge
• Tischerweiterung mit Stützen
- Absaugschlauch
- Hartmetallbestücktes Sägeblatt (40 Zähne)
- Spaltkeil
- Sägeblattschutz
- Beutel mit Montagematerial
- Parallelanschlag
• Queranschlag
- Schiebestock
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverletzung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

22

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorge-rufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Versorgungsspannung: ..230-240 V\~/50 Hz

Leistung: 2000 W (S6 40%)

Leerlaufdrehzahl n_0 : .....4250 min ^-1

Hartmetallsägeblatt

24 Zähne: ...... ∅ 254 x ∅ 30 x 2,8 mm

Hartmetallsägeblatt

48 Zähne: ...... ∅ 254 x ∅ 30 x 2,8 mm

Schnitttiefe max.: 80 mm/90° 55 mm/45°

Höhenverstellung: ......stufenlos 0–80 mm

Sägeblatt schwenkbar: .....stufenlos 0°–45°

Absauganschluss: .... 0 35 mm

Nettogewicht: ......ca. 24 kg

Schalldruckpegel L_pA : .....94,88 dB(A)

Unsicherheit K_pA : 3 dB(A)

Schallleistungspegel L_WA : .....107,88 dB(A)

Unsicherheit K_wA : 3 dB(A)

Abmessungen Tischkreissäge

Arbeitshöhe: 870 mm

Tischgröße: 638 x 430 mm

Tischverbreiterung: ......638 x 250 mm

Tischverlängerung: 430 x 320 mm

Laser

Laserklasse: 2

Batterie: ......2 x 1,5V = AAA/LR03

Betriebsart S6: Dauerbetrieb

Um den Motor nicht unzulässig zu erwärmen, darf die Tischkreissäge nur folgendermaßen benutzt werden:

Nach einer Betriebsperiode von 4 Minuten (S 6 = 40%) bei normal zulässiger Auslastung, muss eine Pause von 6 Minuten erfolgen, in der die Tischkreissäge leerläuft.

Geräuschemissionswerte

Die Geräuschwerte wurden entsprechend EN 61029-2-1 ermittelt.

Leerlauf

Schalldruckpegel L _pA ......94,88 dB(A)

Unsicherheit K_pA .....3 dB

Schallleistungspegel L_WA .....107,88dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das

Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der

Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Montage

WARNUNG! Verletzungsgefahr!

Wenn Sie die Tischkreissäge unsachgemäß montieren kann dies zu schweren Verletzungen führen.

• Montieren Sie die Tischkreissäge vor Inbetriebnahme ordnungsgemäß unvollständig, einschließlich aller Abdeckungen und Sicherheitsvorrichtungen.
• Stecken Sie den Netzstecker keinesfalls vor Abschluss der Montage in die Steck-dose.

Tischerweiterungen montieren (Bild 5)

1. Drehen Sie den Sägetisch Pos. 1 um, und legen Sie ihn auf den Boden.
2. Montieren Sie die beiden Tischverbreiterungen Pos. 4/Pos. 5 und die Tischverlängerung Pos. 6 mithilfe von jeweils zwei Sechskantschrauben M6x16mm Pos. 17, zwei Federringen Pos. 18 und zwei flachen Unterlegscheiben Pos. 19

locker an den Sägetisch. Verwenden Sie dafür die entsprechenden Bohrlöcher mit Gewinde am Sägetisch.

1. Montieren Sie die vier kurzen Tischstützen Pos. 8 mithilfe von jeweils einer Sechskantschraube M6x12mm Pos. 16, einem Federring Pos. 18, zwei fl achen Unterlegscheiben Pos. 19 und einer Sechskantmutter Pos. 20 locker an die beiden Tischverbreiterungen.
2. Montieren Sie die beiden langen Tischstützen Pos. 7 mithilfe von einer Sechskantschraube M6x12mm Pos. 16, einem Federring Pos. 18, zwei fl achen Unterlegscheiben Pos. 19 und einer Sechskantmutter Pos. 20 locker an die Tischverlängerung.
3. Richten Sie die Tischverbreiterungen und die Tischverlängerung eben mit dem Sägetisch aus und ziehen Sie alle bisher getätigten Schraubverbindungen fest.

Standbeine montieren (Bild 6a-6c)

1. Stecken Sie je einen Gummifuß Pos. 14 auf jedes der Standbeine Pos. 13.
2. Montieren Sie die vier Standbeine und die freien Enden der sechs Tischstützen Pos. 7/Pos. 8 mithilfe von je zwei Sechskantschrauben M6x16mm Pos. 17 und zwei großen Unterlegscheiben Pos. 21 locker am Sägetisch. Verwenden Sie dafür die entsprechenden Bohrlöcher mit Gewinde am Sägetisch.
3. Montieren Sie jeweils eine Mittelstrebe Pos. 9 zwischen zwei Standbeinen, indem Sie die Haltenasen an den Enden der Mittelstrebe in die Befestigungsöffnungen an den Standbeinen einführen und durch Zug arretieren.
4. Fixieren Sie die Mittelstreben mithilfe von je zwei Schlossschrauben Pos. 15, zwei flachen Unterlegscheiben Pos. 19, zwei Federringen Pos. 18 und zwei Sechskantmuttern Pos. 20 an den Standbeinen.
5. Ziehen Sie nun alle bisher getätigten Schraubverbindungen fest. Montieren Sie jeweils einen Kippschutz Pos 12 an den beiden hinteren Standbeinen mithilfe von je zwei Sechskantschrauben M6x12mm Pos. 16, zwei Federringen Pos. 18, vier flachen Unterlegscheiben Pos. 19 und zwei Sechskantmut-

tern Pos. 20.

1. Drehen Sie den Sägetisch vorsichtig um und stellen Sie ihn mit den Standbeinen auf den Boden.

Spaltkeil montieren/justieren (Bild 7a-7d)

WARNUNG! Verletzungsgefahr!

Versehentliches Anlaufen der Tischkreissäge und unsachgemäße Handhabung des Sägeblatts können zu schweren Verletzungen führen.

• Ziehen Sie immer den Netzstecker aus der Steckdose bevor Sie Einstellungen an der Tischkreissäge vornehmen.

• Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Sägeblatt oder in dessen unmittelbarer Nähe hantieren. Kontrollieren Sie den Spaltkeil Pos. 29 nach jedem Sägeblattwechsel und richten Sie ihn ggf. korrekt aus.

• Stellen Sie sicher, dass das Sägeblatt Pos. 44 maximal im Sägetisch Pos. 1 versenkt ist. Senken Sie das Sägeblatt ggf. ab, indem Sie die Kurbel Pos. 49 entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

• Entfernen Sie ggf. den Sägeblattschutz Pos. 26 vom Spaltkeil, indem Sie die Linsenkopfschraube Pos. 27 lösen, den

DE

Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser Pos. 28 vom Spaltkeil abziehen.

1. Entfernen Sie die beiden Befestigungsschrauben und nehmen Sie den Tischeinsatz Pos. 2 vom Sägetisch ab. Kontrollieren Sie dabei immer den Tischeinsatz: Ersetzen Sie den Tischeinsatz umgehend, falls er beschädigt ist oder nicht mehr bündig mit dem Sägetisch abschließt.
2. Stellen Sie sicher, dass die Winkeleinstellung des Sägeblatts auf 0° steht. Stellen Sie die Winkeleinstellung ggf. wie im Kapitel „Schnittwinkel einstellen“ beschrieben ein.
3. Drehen Sie das Sägeblatt maximal aus dem Sägetisch heraus, indem Sie die Kurbel im Uhrzeigersinn bis zum Anschlag drehen.
4. Lösen Sie die Klemmschraube Pos. 40 hinter dem Sägeblatt mithilfe eines Schraubenschlüssels SW 10 Pos. 24 um einige Umdrehungen entgegen dem Uhrzeigersinn.
5. Führen Sie den Spaltkeil hinter die Klemmplatte Pos. 39 und schieben Sie ihn maximal nach unten.

6. Schrauben Sie die Klemmschraube einige Umdrehungen im Uhrzeigersinn fest.

7. Richten Sie den Spaltkeil so aus, dass der Abstand zum Sägeblatt überall 3-5 mm beträgt.

8. Fixieren Sie den Spaltkeil, indem Sie die Klemmschraube im Uhrzeigersinn wieder fest anziehen.
9. Drehen Sie das Sägeblatt maximal in den Sägetisch, indem Sie die Kurbel entgegen dem Uhrzeigersinn bis zum Anschlag drehen.
10. Ziehen Sie den Tischeinsatz leicht auseinander und führen Sie ihn wieder über Laser und Spaltkeil. Führen Sie die Lasche an der hinteren Seite des Tisch-einsatzes in die entsprechenden Nut am Sägetisch und senken Sie anschließend die Vorderseite ab.
11. Kontrollieren Sie den korrekten Sitz des Tischeinsatzes: Der Tischeinsatz muss bündig mit dem Sägetisch abschließen.
12. Fixieren Sie den Tischeinsatz mithilfe der beiden Befestigungsschrauben.
13. Bringen Sie den Sägeblattschutz an wie im Kapitel „Sägeblattschutz montieren“ beschrieben.

Sägeblattschutz montieren (Bild 8)

1. Entfernen Sie die Linsenkopfschraube Pos. 27 am hinteren Teil des Sägeblattschutzes Pos. 26.

2. Ziehen Sie den Sägeblattschutz leicht auseinander und führen Sie ihn vorsichtig über den Laser Pos. 28 auf den Spaltkeil Pos. 29.

3. Positionieren Sie den Sägeblattschutz so, dass das Langloch Pos 55. am hinteren Ende des Spaltkeils auf einer Höhe mit den Schraubenöff nungen am Sägeblattschutz liegt.
4. Fixieren Sie den Sägeblattschutz am Spaltkeil mithilfe der Linsenkopfschraube. Achten Sie darauf, die Linsenkopfschraube nicht zu fest anzuziehen, der Sägeblattschutz sollte sich leicht hoch und herunter klappen lassen.

Parallelanschlag montieren (Bild 9a-9b)

1. Schieben Sie die Anschlagschiene Pos. 10 so auf den Parallelanschlag Pos. 33, dass die Vierkantansätze der beiden Schlossschrauben in das Profi I der Anschlagschiene gleiten.
2. Fixieren Sie die Anschlagschiene am Parallelanschlag, indem Sie die beiden Rändelmuttern anziehen.
3. Setzen Sie den Parallelanschlag mit geöff netem Exzenterhebel Pos. 31 auf die Schiene Pos. 45 am Sägetisch.
4. Um die Position des Parallelanschlags zu ändern, verschieben Sie den Parallelanschlag mit geöff netem Exzenterhebel

nach rechts oder links.

1. Drücken Sie den Exzenterhebel vollständig nach unten, um den Parallelanschlag an der gewünschten Position zu fi xieren.

Abfallsack montieren

Der Abfallsack Pos. 30 wird zwischen der linken Tischverbreiterung Pos. 5 und der Tischverlängerung Pos. 6 angebracht und dient für die Aufnahme kleinerer Abschnitte.

• Halten Sie den Abfallsack so zwischen die linke Tischverbreiterung und die Tischverlängerung, dass das Logo auf dem Abfallsack zur offenen Seite hin zeigt.
• Haken Sie die Ösen am Abfallsack in die vier vormontierten Schrauben an der linken Tischverbreiterung und der Tischverlängerung ein, so dass der Abfallsack sicher hängt.

Absaugvorrichtung anschließen (Bild 10)

• Stecken Sie den Adapter Pos. 25 auf den Absauganschluss an der Rückseite der Tischkreissäge.
• Schließen Sie den Absaugschlauch einer geeigneten Späneabsauganlage (z. B. eines Mehrzwecksauger) an den Adapter an und sichern Sie ihn z. B. mit einer Schlauchklemme. Beachten Sie dabei:

Ein normaler Haushaltsstaubsauger ist nicht als Absaugvorrichtung geeignet.

6. Betrieb

Schnitttiefe einstellen

Mithilfe der Kurbel Pos. 49 drehen Sie das Sägeblatt Pos. 44 aus dem Sägetisch Pos. 1 heraus bzw. senken es in den Sägetisch ab. Auf diese Art stellen Sie die gewünschte Schnitttiefe ein:

• Schnitttiefe vergrößern:
  Drehen Sie die Kurbel entgegen dem Uhrzeigersinn, sodass das Sägeblatt aus dem Sägetisch herausgefahren wird.
• Schnitttiefe verringern:
  Drehen Sie die Kurbel im Uhrzeigersinn, sodass das Sägeblatt in den Tisch gesenkt wird.

Schnittwinkel einstellen

1. Drehen Sie die Feststellschraube Pos. 46 um ca. eine Umdrehung entgegen dem Uhrzeigersinn, um sie zu lösen.
2. Stellen Sie mithilfe des Kurbelrads Pos. 48 den gewünschten Schnittwinkel auf der Winkelskala Pos. 47 ein.
3. Drehen Sie die Feststellschraube im Uhrzeigersinn fest, um das Sägeblatt Pos. 44 im gewünschten Winkel zu fi xieren.

Parallelanschlag

Anschlaghöhe

Die Anschlagschiene Pos. 10 zur Montage am Parallelanschlag Pos. 33 besitzt zwei verschieden hohe Führungsfl ächen. Je nach Dicke der zu schneidenden Materialien verwenden Sie die Anschlagschiene hochkant für dickes Material (über 25 mm Werkstückdicke) und fl ach für dünnes Material (unter 25 mm Werkstückdicke).

So drehen Sie die Anschlagschiene:

1. Lockern Sie die Rändelmuttern des Parallelanschlags ein paar Umdrehungen.
2. Ziehen Sie die Anschlagschiene vom Parallelanschlag ab.
3. Drehen Sie die Anschlagschiene in die gewünschte Position.
4. Schieben Sie die Anschlagschiene so auf den Parallelanschlag, dass die Vierkantansätze der beiden Schlossschrauben in das Profi I der Anschlagschiene gleiten.
5. Drehen Sie die Rändelmuttern wieder fest, um die Anschlagschiene am Parall-lelanschlag zu fi xieren.

Schnittbreite

Beim Längsschneiden von Holzteilen verwenden Sie den Parallelanschlag Pos. 33, der möglichst auf der rechten Seite des Sägeblattes montiert sein sollte.

Auf der Schiene Pos. 45 an der Vorderseite des Sägetisches befindet sich eine Skala in schwarzer und eine Skala in blauer Schrift, welche den Abstand zwischen Anschlagschiene und Sägeblatt, also die Schnittbreite, anzeigen:

• Verwenden Sie die Skala in schwarzer Schrift, wenn Sie die Anschlagschiene hochkant (für dickes Material) montiert haben.
• Verwenden Sie die Skala in blauer Schrift, wenn Sie die Anschlagschiene flach (für dünnes Material) montiert haben.

Um den Parallelanschlag auf ein bestimmtes Maß einzustellen gehen Sie wie folgt vor:

1. Heben Sie den Exzenterhebel Pos. 31 an.
2. Verschieben Sie den Parallelanschlag, bis das gewünschte Maß auf der Skala im Schauglas Pos. 32 sichtbar ist.
3. Drücken Sie den Exzenterhebel zum Fixieren vollständig nach unten.

Anschlaglänge einstellen

Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene Pos. 10 in Längsrichtung verschiebbar.

Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45°

nach hinten verläuft.

1. Stellen Sie die benötigte Schnittbreite ein.
2. Lockern Sie die Rändelmuttern am Parallelanschlag Pos. 33 ein paar Umdrehungen.
3. Verschieben Sie die Anschlagschiene so weit, bis deren hinteres Ende die gedachte 45°-Linie berührt.
4. Drehen Sie die Rändelmuttern wieder fest.

Queranschlag

Schieben Sie die Anschlagschiene des Queranschlags nicht zu weit in Richtung des Sägeblatts. Der Abstand zwischen Anschlagschiene und Sägeblatt sollte ca. 2 cm betragen.

1. Schieben Sie die Anschlagschiene Pos. 37 so auf den Queranschlag Pos. 36, dass die Vierkantansätze der beiden Schlossschrauben in das Profi I der Anschlagschiene gleiten.

2. Fixieren Sie die Anschlagschiene am Queranschlag, indem Sie die beiden Rändelmuttern anziehen.

3. Schieben Sie die Führungsschiene Pos. 34 des Queranschlags in eine der Führungsnuten Pos. 3 des Sägetisches.

4. Lockern Sie die Rändelschraube Pos 35. und drehen Sie den Queranschlag, bis

die Linie auf der Führungsschiene auf das gewünschte Winkelmaß zeigt.

1. Drehen Sie die Rändelschraube wieder fest.

Laser

Mit Hilfe des Lasers Pos. 28 können Sie mit Ihrer Tischkreissäge Präzisionsschnitte ausführen.

Das Laserlicht wird durch eine Laserdiode, die von zwei Batterien Pos. 53 versorgt wird, erzeugt. Das Laserlicht wird zu einer Linie aufgeweitet und tritt durch die Laseraustrittsöffnung aus. Die Linie können Sie dann als optische Markierung der Schnittlinie beim Präzisionsschnitt benutzen. Beachten Sie die Sicherheitshinweise für den Laser.

- Laser einschalten:

Stellen Sie den Laserschalter Pos. 52 auf (Laser an). Der Laserschalter ist bei montiertem Sägeblattschutz durch die Aussparung an der Oberseite zugänglich. Aus der Laseraustrittsöffnung wird nun ein roter Laserstrahl projiziert. Wenn Sie während des Sägens den Laserstrahl an der Schnittlinienmarkierung entlang führen, gelingen Ihnen saubere Schnitte.

- Laser ausschalten:

Stellen Sie den Laserschalter Pos. 52 auf 0 (Laser aus).

Der Laserstrahl erlischt.

Schalten Sie den Laser immer aus, wenn er nicht benötigt wird, um die Batterien zu schonen.

Der Laserstrahl kann durch abgelagerten Staub und Späne blockiert werden. Entfernen Sie diese Partikel daher nach jedem Gebrauch aus dem Sägeblattschutz.

Batterien des Lasers einsetzen/wechseln (Bild 11)

Der Laserstrahl zeigt Ihnen sehr genau, wo das Sägeblatt Pos. 44 als nächstes schneidet und ermöglicht so sehr präzise Schnitte. Für den Betrieb des Lasers Pos. 28 benötigen Sie zwei Batterien Pos. 53 des Typs 1,5 V AAA/LR03 (im Lieferumfang enthalten), die Sie wie folgt einsetzen bzw. wechseln:

1. Stellen Sie den Laserschalter Pos. 52 auf die Position 0 (Laser aus).

2. Entfernen Sie den Sägeblattschutz Pos. 26 vom Spaltkeil Pos. 29, indem Sie die Linsenkopfschraube Pos. 27 lösen, den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser vom Spaltkeil abziehen.

3. Klappen Sie den Batteriefachdeckel Pos. 51 nach oben auf und nehmen Sie ihn ab.

DE

1. Entfernen Sie ggf. die alten Batterien aus dem Batteriefach Pos. 54. Beachten Sie bitte die Hinweise im Kapitel „Entsorgung“.
2. Legen Sie die neuen Batterien ein, achten Sie dabei auf die richtige, im Batteriefach angegebene Polarität.
3. Setzen Sie den Batteriefachdeckel wieder ein.
4. Montieren Sie den Sägeblattschutz wie im Kapitel „Sägeblattschutz montieren“ beschrieben.

Tischkreissäge ein- und ausschalten WARNUNG! Verletzungsgefahr!

Wenn die Tischkreissäge unsachgemäß montiert wurde kann dies zu schweren Verletzungen führen.

• Montieren Sie die Tischkreissäge vor Inbetriebnahme ordnungsgemäß und vollständig.
• Vergewissern Sie sich vor dem Einschalten der Tischkreissäge, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Zum Einschalten drücken Sie den grünen Betriebsschalter I Pos. 50. Der Motor läuft an. Warten Sie mit dem Sägen, bis das Sägeblatt Pos. 44 seine maximale Drehzahl erreicht hat.

- Um die Tischkreissäge auszuschalten, drücken Sie den roten Betriebsschalter 0 Pos. 50.

Vorsicht: Das Sägeblatt läuft noch längere Zeit nach. Verlassen Sie die Tischkreissäge erst, wenn das Sägeblatt still steht.

Sägen

WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Stellen Sie sich bei der Ausführung von Längsschnitten nicht frontal vor die Tischkreissäge, sondern positionieren Sie sich schräg zum Schnittverlauf.
• Verwenden Sie bei Schrägschnitten immer den Parallelanschlag.
• Verwenden Sie einen Schiebestock oder ein Schiebeholz, um das Werkstück am Sägeblatt vorbeizuführen. Ersetzen Sie einen beschädigten oder verschlissenen Schiebestock umgehend.
• Sichern Sie lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs! Benutzen Sie dazu z. B. einen Abrollständer etc.
• Führen Sie nach jeder neuen Einstellung einen Probeschnitt aus, um die eingestellten Maße zu überprüfen.

32

DE

• Warten Sie nach den Einschalten der Tischkreissäge ab, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
• Achtung beim Einschneiden!
• Betreiben Sie die Tischkreissäge nur mit Absaugvorrichtung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Längsschnitte ausführen

Mit einem Längsschnitt durchschneiden Sie ein Werkstück in seiner Längsrichtung. Eine Kante des Werkstücks halten Sie dabei gegen den Parallelanschlag Pos. 33 gedrückt, während die flache Seite auf dem Sägetisch Pos. 1aufliegt.

1. Stellen Sie den Parallelanschlag entsprechend der Werkstückhöhe und der gewünschten Breite ein (siehe Kapitel „Parallelanschlag“).
2. Senken Sie den Sägeblattschutz Pos. 26 auf den Sägetisch ab. Beim Sägen wird der Sägeblattschutz vom Werkstück hochgedrückt.
3. Schalten Sie die Absauganlage und da- nach die Tischkreissäge ein.

4. Legen Sie Ihre Hände mit geschlossenen Fingern fl ach auf das Werkstück und schieben Sie es am Parallelanschlag entlang in das Sägeblatt Pos. 44.

5. Geben Sie seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zur Vorderkante des Sägeblattschutzes.

6. Schieben Sie das Werkstück immer bis zum Ende des Spaltkeils Pos. 29 durch.
7. Schalten Sie die Tischkreissäge und die Absauganlage aus.
8. Lassen Sie den Schnittabfall auf dem Sägetisch liegen, bis sich das Sägeblatt wieder in Ruhestellung befindet.

Schrägschnitte ausführen

1. Stellen Sie das Sägeblatt Pos. 44 auf das gewünschte Winkelmaß ein (siehe Kapitel „Schnittwinkel einstellen“).
2. Stellen Sie den Parallelanschlag Pos. 33 je nach Werkstückbreite und -höhe ein (siehe Kapitel „Parallelanschlag“).
3. Führen Sie den Schnitt entsprechend der Werkstückbreite durch (siehe Kapitel „Längsschnitte ausführen“).

Querschnitte ausführen

WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

- Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.

• Schieben Sie den Queranschlag immer so weit vor, bis das Werkstück vollständig durchgeschnitten ist.
• Stellen Sie den Queranschlag Pos. 36 wie benötigt ein (siehe Kapitel „Queranschlag“). Sollte das Sägeblatt Pos. 44 zusätzlich schräg gestellt werden, schieben Sie den Queranschlag in die rechte Führungsnut Pos. 3, damit Ihre Hand und der Queranschlag nicht mit dem Sägeblattschutz Pos. 26 in Kontakt kommen.
• Senken Sie den Sägeblattschutz auf den Sägetisch Pos. 1 ab. Beim Sägen wird der Sägeblattschutz vom Werkstück hoch gedrückt.
• Drücken Sie das Werkstück fest gegen den Queranschlag.
• Schalten Sie die Absauganlage und da- nach die Tischkreissäge ein.
• Schieben Sie den Queranschlag und das Werkstück in Richtung des Sägeblattes, um den Schnitt auszuführen.
• Schalten Sie die Tischkreissäge und die Absauganlage aus.
• Lassen Sie den Schnittabfall auf dem Sägetisch liegen, bis sich das Sägeblatt wieder in Ruhestellung befindet.

Spanplatten schneiden

Um ein Ausbrechen der Schnittkanten beim Schneiden von Spanplatten zu verhindern, stellen Sie das Sägeblatt Pos. 44 nicht höher als 5 mm über Werkstückdicke ein.

Nach dem Sägen

1. Schalten Sie die Tischkreissäge aus, indem Sie den roten Betriebsschalter 0 Pos. 50 drücken.
2. Trennen Sie die Tischkreissäge vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen.
3. Warten Sie bis das Sägeblatt Pos. 44 vollständig stillsteht und nehmen Sie anschließend das Werkstück vom Säge- tisch Pos. 1.
4. Lassen Sie die Tischkreissäge vollständig abkühlen.

Verklemmtes Material entfernen WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

- Schalten Sie die Tischkreissäge sofort aus und ziehen Sie den Netzstecker aus der Steckdose, wenn sich das Sägeblatt im Werkstück verklemmt hat oder sonstige Blockaden auftreten.

- Verwenden Sie Schutzhandschuhe, fassen Sie das Sägeblatt nicht mit bloßen Händen an.

Sägeblatt wechseln (Bild 12)

WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

- Verwenden Sie Schutzhandschuhe, fassen Sie das Sägeblatt nicht mit bloßen Händen an.

1. Stellen Sie sicher, dass das Sägeblatt Pos. 44 maximal im Sägetisch 1 versenkt ist. Senken Sie das Sägeblatt ggf. ab, indem Sie die Kurbel Pos. 49 entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

2. Entfernen Sie den Sägeblattschutz Pos. 26 vom Spaltkeil Pos. 29, indem Sie die Linsenkopfschraube Pos. 27 lösen, den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser Pos. 28 vom Spaltkeil abziehen.

3. Entfernen Sie die beiden Befestigungsschrauben und nehmen Sie den Tischeinsatz Pos. 2 vom Sägetisch ab. Kontrollieren Sie dabei immer den Tischeinsatz: Ersetzen Sie den Tischeinsatz umgehend, falls er beschädigt ist oder nicht

mehr bündig mit dem Sägetisch abschließt.

1. Stellen Sie sicher, dass die Winkeleinstellung des Sägeblatts auf 0° steht. Stellen Sie die Winkeleinstellung ggf. wie im Kapitel „Schnittwinkel einstellen“ beschrieben ein.

2. Drehen Sie das Sägeblatt maximal aus dem Sägetisch heraus, indem Sie die Kurbel im Uhrzeigersinn bis zum Anschlag drehen.

3. Entfernen Sie den Spaltkeil, indem Sie die Klemmschraube Pos. 40 um einige Umdrehungen entgegen dem Uhrzeigersinn lösen und den Spaltkeil nach oben heraus ziehen.

4. Fixieren Sie das Sägeblatt mithilfe des Sägeblattschlüssels Pos. 23: Die Haltenasen des Sägeblattschlüssels greifen in die Öff nungen in der Mitte des Sägeblatts.

5. Drehen Sie die Sechskantschraube Pos. 43 mithilfe des Ringschlüssels Pos. 22 entgegen dem Uhrzeigersinn, um sie zu lösen.

6. Halten Sie das Sägeblatt vorsichtig mit einer Hand fest und nehmen Sie die Sechskantschraube, die Andruckscheibe Pos. 41 und den äußeren Sägeblattfl ansch Pos. 42 von der Antriebswelle ab.

DE

1. Nehmen Sie nun das Sägeblatt von der Antriebswelle ab und ziehen Sie es vorsichtig nach oben aus dem Sägetisch heraus.
2. Reinigen Sie den äußeren und den inneren Sägeblattfl ansch sorgfältig bevor Sie ein neues Sägeblatt montieren.
3. Setzen Sie ein neues Sägeblatt auf die Antriebswelle. Beachten Sie dabei die Drehrichtung: die Schnittschräge der Zähne muss in Laufrichtung, also nach vorne zeigen. Im Normalfall ist die Laufrichtung auch auf dem Sägeblatt angegeben.
4. Setzen Sie den äußeren Sägeblattfl ansch wieder auf die Antriebswelle. Achten Sie dabei auf die korrekte Ausrichtung des äußeren Sägeblattfl anschs.
5. Führen Sie die Sechskantschraube durch die Andruckscheibe und in die Antriebswelle und schrauben Sie sie mit der Hand fest.

6. Drehen Sie vorsichtig das Sägeblatt in Laufrichtung: Es muss genau zentriert sein und darf nicht „eiern“. Überprüfen Sie den korrekten Sitz von Sägeblatt, äußerem Flansch und Andruckscheibe falls das Sägeblatt nicht genau zentriert ist und richten Sie die Teile erneut aus.

7. Halten Sie das Sägeblatt mithilfe des Sägeblattschlüssels fi xiert und drehen Sie die Sechskantschraube mithilfe des Ringschlüssels fest.

8. Montieren Sie den Spaltkeil, die Tisch-einlage und den Sägeblattschutz wie im Kapitel „Spaltkeilmontieren/justieren“ beschrieben.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tischkreissäge vor der Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose.
• Tragen Sie bei Arbeiten an der Tischkreissäge geeignete Schutzhandschuhe.

WARNUNG! Verbrennungsgefahr!

Das Sägeblatt kann während des Betriebs heiß werden, Sie können sich daran verbrennen.

- Lassen Sie das Sägeblatt vor jeder Reinigung vollständig abkühlen.

HINWEIS! Beschädigungsgefahr

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen, unsachgemäße Reinigung kann zur Beschädigung der Tischkreissäge führen.

- Waschen Sie die Tischkreissäge nicht und spritzen Sie sie auch nicht mit einem Wasserstrahl ab.

• Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt.
• Verwenden Sie keine aggressiven Reinigungsmittel, scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.
• Reinigen Sie die Tischkreissäge direkt nach jeder Benutzung.
• Halten Sie Schutzvorrichtungen so staub- und schmutzfrei wie möglich.
• Reiben Sie die Tischkreissäge mit einem sauberen Tuch ab oder blasen Sie sie mit Druckluft bei niedrigem Druck aus. Tragen Sie eine Schutzbrille bei der Verwendung von Druckluft.
• Bei starker Verschmutzung benutzen Sie ein feuchtes Tuch und etwas Schmierseife.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

WARNUNG! Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tischkreissäge vor jeglichen Wartungsarbeiten aus und ziehen Sie den Netzstecker aus der Steckdose.
• Tragen Sie bei Arbeiten an der Tischkreissäge geeignete Schutzhandschuhe.
• Im Innern dieser Tischkreissäge befinden sich keine Teile, die vom Benutzer repariert werden können. Versuchen Sie niemals selbst, die Tischkreissäge zu reparieren. Wenden Sie sich stets an eine qualifizierte Fachkraft.

HINWEIS! Beschädigungsgefahr

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen.

• Tauchen Sie die Tischkreissäge niemals in Wasser.
• Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt.

Richtige und regelmäßige Pfl ege ist nicht nur für den sicheren Gebrauch wichtig, sondern trägt auch dazu bei, die Lebensdauer der Tischkreissäge zu verlängern.

Tischkreissäge prüfen

Prüfen Sie die Tischkreissäge regelmäßig auf ihren Zustand.

Kontrollieren Sie u. a., ob:

• die Schalter unbeschädigt sind,
- das Zubehör in einem einwandfreien Zustand ist,
- die Netzanschlussleitung und der Netzstecker unbeschädigt sind,
- die Lüftungsschlitze frei und sauber sind. Verwenden Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen.

Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerkstatt beheben lassen, um Gefährdungen zu vermeiden.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

11. Transport

VORSICHT! Verletzungsgefahr!

Bei unsachgemäßer Handhabung besteht Verletzungsgefahr.

• Die Tischkreissäge ist sehr schwer. Lassen Sie sich von einer zweiten Person helfen, wenn Sie die Tischkreissäge transportieren.
• Demontieren Sie die Tischkreissäge vor einem Transport vollständig.
• Sichern Sie die Tischkreissäge gegen Verrutschen, Stöße und Vibration wenn Sie sie in einem Fahrzeug transportieren.

• Verwenden Sie zum Transport möglichst die Originalverpackung.

• Fehlersuche

Problem Mögliche Ursache	Problembehebung
Der Motor der Tischkreissäge läuft nicht.	Netzstecker ist nicht eingesteckt.Die Haussicherung oder der Fl-Schalter hat ausgelöst.Der Motor-Überlastungsschutz hat ausgelöst, weil der Motor überlastet oder überhitzt ist.	Stecken Sie den Netzstecker ein.Prüfen Sie das Netzkabel und ggf. das Verlängerungskabel auf Schäden.Ersetzen Sie die Sicherung bzw. schalten Sie sie wieder ein (Sicherungsautomat).Lassen Sie das die Tischkreissäge 15-20 Minuten abkühlen.
Die Sägeleistung ist schlecht, das Sägeblatt läuft unruhig und/oder es kommt zu starker Staubbildung während des Sägens.	Das Sägeblatt ist stumpf. Ersetzen Sie das Sägeblatt durch ein neues.
Am Motor entsteht eine starke Funkenbildung.	Die Kohlebürsten sind defekt.	Lassen Sie die Tischkreissäge in einer Fachwerkstatt prüfen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

13. Garantie

Wir gewähren Ihnen Garantie gemäß nach ste hen den Bedingungen. Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktions fehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zu rückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren.

Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostengünstige Reparatur/Austausch zu vereinbaren.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl wichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Ausschluss:

Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: 078 151 085

Tel. Francophone: 078 151 084

MAIL: [e-mail]

FR

Sommaire

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: 078 151 085

Tel. Francophone: 078 151 084

MAIL: [e-mail]

NL

Inhoudsopgave

17. Verlengkabel in open lucht

4. Technische gegevens

Voedingsspanning: ...... 230-240 V\~/50 Hz

Vermogen: 2000 W (S6 40%)

Nullasttoerental n_0 : 4250 min ^-1

Hardmetalen zaagblad

24 tanden: ...... ∅ 254 x ∅ 30 x 2,8 mm

Hardmetalen zaagblad

48 tanden: ...... ∅ 254 x ∅ 30 x 2,8 mm

Tel. Deutschsprachig: [phone]

Tel. Nederlandstalig: 078 151 085

Tel. Francophone: 078 151 084

MAIL: [e-mail]

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

EU

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šj atitikImą EU reikalavimams Ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
RS potvrđuje sledeću uskladenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Landau/Isar, den 19.11.2018

L: wentao Wentao/Product-ManagementWeichselgartner/General-Manager

First CE: 16

Art.-No.: 43.405.75 I.-No.: 11028
