BEDIENUNGSANLEITUNG 1525 PeakTech

Unser Wert ist messbar...

PeakTech® I525/I530/I535/I560 POWER PEAK Tech® LABORATORY SWITCHING MODE POWER SUPPLY DC 1+16V / 0-48A VOLTAGE PRESS: MAX / COARIS CURRENT AUX. OUTPUT 5A MAX. PeakTech® I525/I530/I535/I560

PeakTech® I525/I530/I535/I560

Bedienungsanleitung/Operation manual

DC Schaltnetzteil/

1. Sicherheitshinweise zum Betrieb des Gerätes......4

1.1 Kurzbeschreibung .... 5

1. Technische Merkmale 5

2. Anschlüsse und Bedienelemente am Gerät (P 1525 und 1535)......6

3. Anschlüsse und Bedienelemente am Gerät (P 1530 und 1560)......7

4. Inbetriebnahme des Gerätes 8

5.1 Sicherheitshinweise 8

5.2 Anschluss des Gerätes 8

1. Zusätzliche Funktionen......9

6.1 Remote Sensing (Fernabtastung) (P 1530) 9

6.2 Auswahl des Betriebsmodus....10

6.3 Normal-Modus....10

6.4 Preset-Modus 10

6.5 Set-Modus 10

6.6 Voreisstellung definieren (P1/P2/P3) 11

6.7 Gerät auf Werkseinstellung zurücksetzen 11

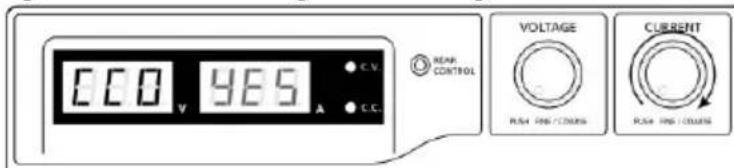

6.8 Manuelle Nullstellung der Stromanzeige 12

6.9 Remote Control-Modus 12

1. Betrieb ...... 13

2. Benutzung der Einstellregler....14

3. Fernsteuerung....14

9.1 Fernsteuerung (P 1525/1535)....14

9.2 Remote Ausgang ON/OFF (P 1525/1535) 15

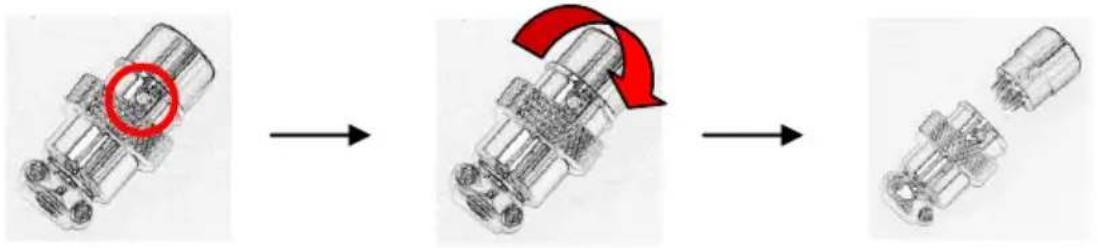

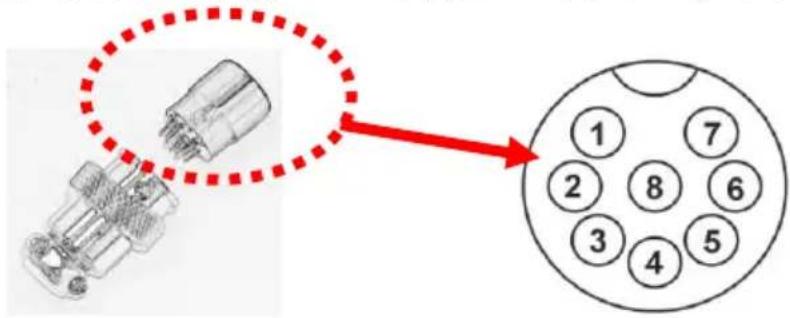

9.3 Allgemeine Fernsteuerung (P 1530/1560) 16

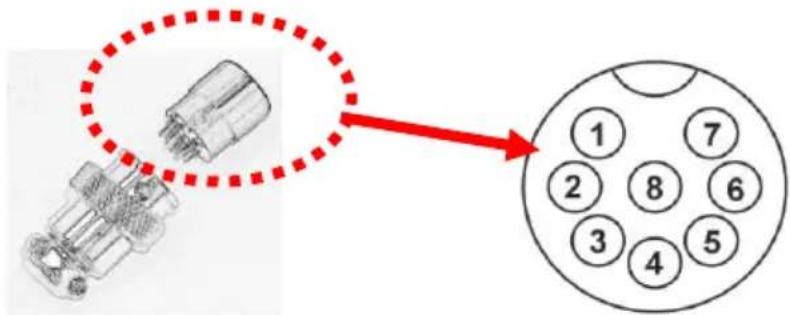

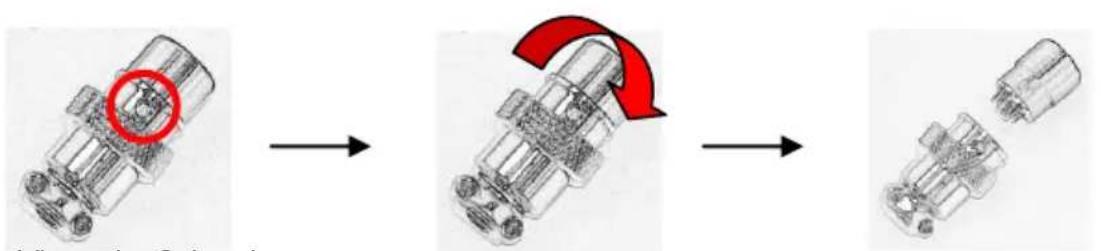

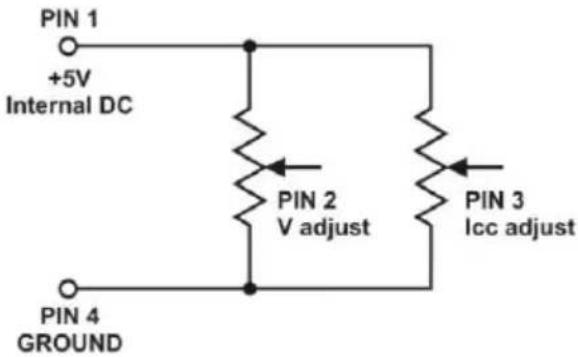

9.4 Fernsteuerung der Spannungskontrolle....18

9.5 Fernsteuerung (PeakTech 1530/1560) ......20

1. Spezifikationen 21

2. Störungen und Fehlerbehebung 22

11.1 OVP: Überspannungsschutz 22

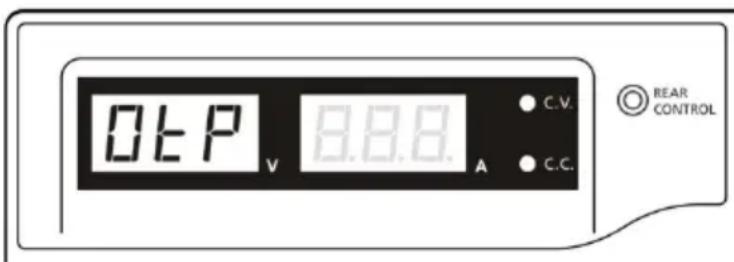

11.2 OTP: Übertemperaturschutz 22

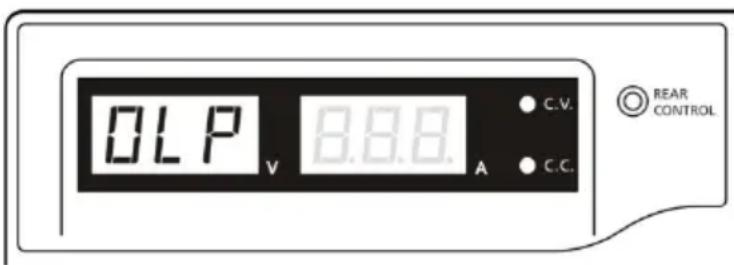

11.3 OLP: Überlastschutz 23

1. Safety Precautions ...... 25

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS).

Wir bestätigen hiermit, dass dieses Produkt die wesentlichen Schutzstandards der UKCA erfüllt, die in den Anweisungen des Rates zur Anpassung der Verwaltungsvorschriften für das Vereinigte Königreich von Electromagnetic Compatibility Regulations 2016 und der Electrical Equipment (Safety) Regulations 2016 angegeben sind.

UK CA CE

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie diese auch nachfolgenden Anwendern zugänglich.
* Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder entfernen.
* Machen Sie sich mit den Funktionen des Gerätes und seinem Zubehör vertraut, bevor Sie die erste Anwendung vornehmen.
* Betreiben Sie das Gerät nicht unbeaufsichtigt oder nur gegen Fremdzugriff abgesichert.
* Verwenden Sie das Gerät nur zwecks seiner Bestimmung und achten besonders auf Warnhinweise am Gerät und Angaben zu den maximalen Ein- und Ausgangswerten.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät mit der vorhandenen Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Nulleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus im Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.
* Sicherung oder Sicherungshalter niemals kurzschließen.
* Gerät und Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Niemals die Remote-Sensor-Anschlüsse kurzschließen
* Keine technischen Veränderungen am Gerät vornehmen.

Reinigung des Gerätes:

Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.

Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.

Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1.1 Kurzbeschreibung

Die Geräte PeakTech® 1525/1530/1535 und 1560 sind professionelle Schaltnetzteile mit einem breiten Anwendungsbereich und hervorragend geeignet zum Testen von DC-betriebenen Funk- und Nachrichtengeräten. Hohe Effizienz und Zuverlässigkeit, eine stufenlos veränderbare

Ausgangsspannung im Dauerbetrieb und ein hervorragendes Preis-/ Leistungsverhältnis zeichnen diese kompakten, „leichtgewichtigen“ Schaltnetzteile aus.

Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen und die darin befindlichen Sicherheitshinweise unbedingt beachten. Für Referenzzwecke Bedienungsanleitung immer in der Nähe des Gerätes griffbereit halten bzw. aufbewahren.

HINWEIS:

Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art ausgeschlossen sind.

Betrieb mit induktivem Verbraucher

Bitte beachten Sie, dass unsere Schaltnetzteile für ohmsche oder kapazitive Lasten ausgelegt sind.

Bei Verwendung einer induktiven Last, z.B. Elektromotoren, kann es zu Beschädigungen des Netzgerätes kommen.

Das Netzgerät verfügt über Schutzfunktionen gegen Kurzschluss und Überlastung, jedoch ist es nicht mit einer Schutzfunktion gegenüber induktiver Rückspannungen, welche durch Elektromotoren oder Akkumulatoren verursacht werden können, abgesichert.

2. Technische Merkmale

• kompakte Abmessungen, geringes Gewicht, dabei leistungsfähig wie größere herkömmliche Schaltnetzteile
  • hohe Effizienz von bis zu 85% (P 1525/1535); 87% (P 1530); 86% (P 1560)
• Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert somit die Beschädigung interner Schaltkreise.
• Überspannungsschutz schützt Schaltnetzteil und Last gegen Schäden bei einer zu hohen Ausgangsspannung
• Hochstabil gegen HF-Störspannungen
• Stufenlos veränderbare Ausgangsspannung

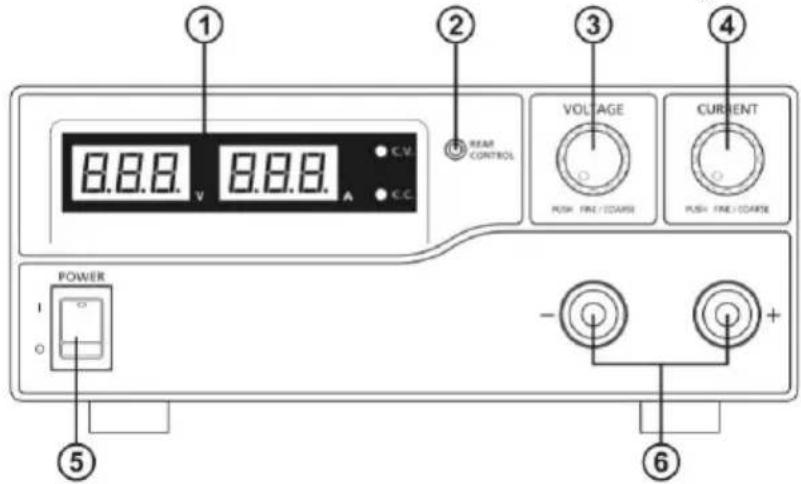

3. Anschlüsse und Bedienelemente am Gerät (P 1525 und 1535)

1 2 3 4 REAR CONTROL VOLTAGE PUSH FINE / COARSE CURRENT PUSH FINE / COARSE POWER - + 6 5

1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt- und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausganges für Belastungen bis max. 5A (Front)

Hinweis:

Die maximale Strombelastung beträgt 40 A (P 1525) bzw. 20 A (P 1535)

(AUX+Hauptausgang)

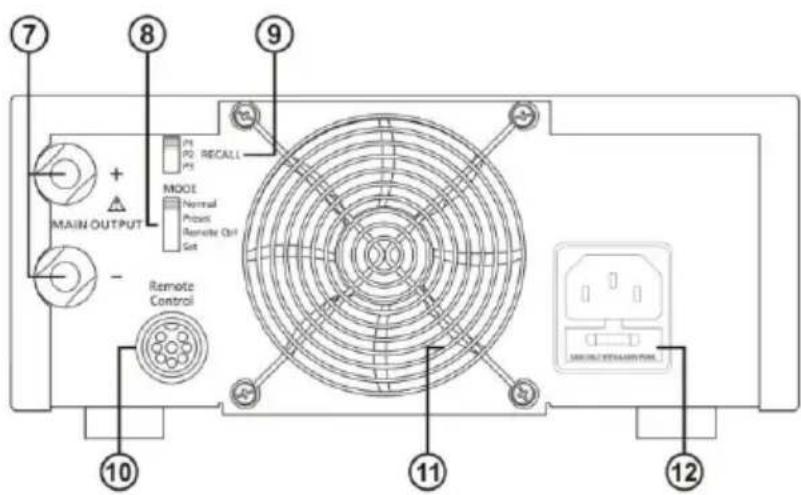

1. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1525) bzw. 20 A (P 1535)
2. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
3. Recall-Auswahlschalter zur Auswahl von 3 verschiedenen Festspannungen (5 V, 13,8 V und 15 V)
4. Anschluss Remote-Control zur Fernsteuerung
5. Schutzgitter des Lüfters
6. Netzspannungseingangsbuchse (230V/50 Hz)

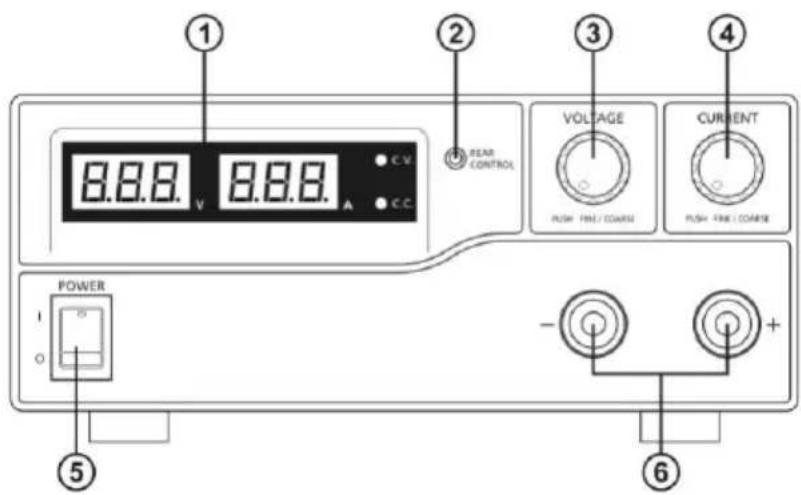

4. Anschlüsse und Bedienelemente am Gerät (P 1530 und 1560)

1 2 REAR CONTROL 3 VOLTAGE CURRENT PLOW FIRE / COARSE PLOW FIRE / COARSE POWER - + 6

7 8 9 10 MAIN OUTPUT + - MODE Normal Preset Remote Coil Set + - MENI 11 Remote Control 12 13

1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt- und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausgangs für Belastungen bis max. 5 A (Front)

Hinweis:

Die maximale Strombelastung beträgt 60A (P 1530) / 30 A (P 1560) (AUX+Hauptausgang).

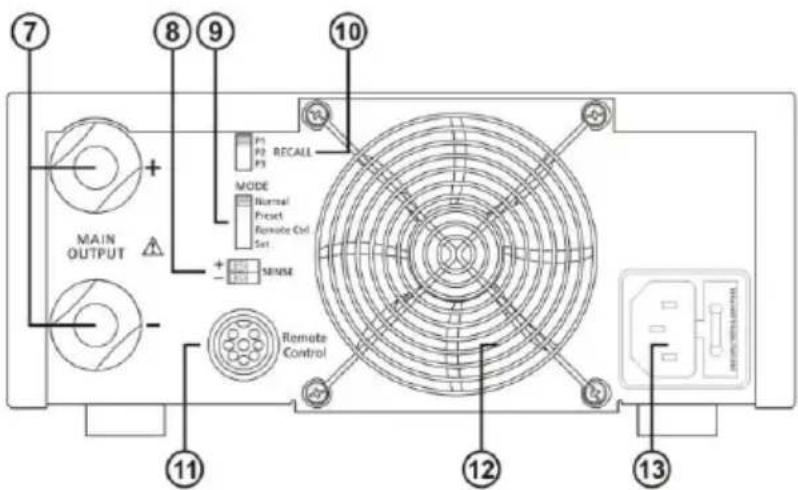

1. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 60 A (P 1530) bzw. 30 A (P 1560)
2. Remote-Sensing (Fernabtastung)-Anschlüsse (nur P 1530)
3. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
4. Recall-Auswahlschalter zur Auswahl von 3 verschiedenen Festspannungen (5 V, 13,8 V und 15 V)
5. Anschluss Remote-Control zur Fernsteuerung
6. Schutzgitter des Lüfters
7. Netzspannungseingangsbuchse (230V/50 Hz)

5. Inbetriebnahme des Gerätes

1. Zur Vermeidung von elektrischen Stromschlägen (Gewitter, Kriechströme oder hohen Spannungen) Gerät unbedingt erden.
2. Gerät nicht in feuchten oder staubigen Räumen aufstellen und keiner direkten Sonneneinstrahlung aussetzen.
3. Bei der Aufstellung des Gerätes auf ausreichende Luftzirkulation achten, um eine ausreichende Kühlung der internen Schaltkreise zu gewährleisten.
4. Gerät nicht über Verteilerkabel, sondern nur direkt mit dem Netzkabel an die Steckdose anschließen.
5. Gerät horizontal ausrichten. Nur dann ist eine genaue Spannungs- bzw. Stromanzeige gewährleistet.

Das Gerät ist nur für den Innenbetrieb (Betrieb in geschlossenen Räumen) geeignet.

Achtung!

• Schaltnetzteil nicht an Geräte anschließen, die einen höheren Strombedarf bzw. Einschaltstrom als den maximal zulässigen Ausgangsstrom des Schaltnetzteiles benötigen. Bei Nichtbeachtung besteht die Gefahr der Beschädigung des Schaltnetzteils.
• vor dem Auswechseln einer defekten Sicherung Ursache des Defektes bestimmen und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.
  • (P 1525/1535 = T4AL250V; P 1530/1560 = T8AL250V)
• bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestellen.

5.1 Sicherheitshinweise

• Schaltnetzteil nie mit nassen Händen berühren
• Metallene Gegenstände, andere Fremdkörper und Wasser von den Lüftungsschlitzen fernhalten. Sind solche Gegenstände in das Innere des Gerätes gelangt, Gerät unter keinen Umständen in Betrieb nehmen. Gerät zwecks Entfernung dieser Gegenstände zum Fachhändler bringen.
• Metallene und andere Gegenstände von den DC-Ausgängen fernhalten.
• Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art ausgeschlossen sind.

5.2 Anschluss des Gerätes

1. Vor Anschluss des Netzsteckers an eine Steckdose sicherstellen, dass die verfügbare Netzspannung mit der für das Schaltnetzteil erforderlichen Netzspannung (siehe Spannungsangabe an der Rückseite des Gerätes) übereinstimmt. Vor Anschluss des Netzkabels an das Schaltnetzteil Gerät ausschalten.

2. Schaltnetzteil einschalten und die für das externe Gerät erforderliche Ausgangsspannung einstellen. Schaltnetzteil daraufhin wieder ausschalten.

3. Das mit Spannung zu versorgende externe Gerät an das Schaltnetzteil anschließen. Rote Anschlussleitung an die Plusseite (+) und schwarze Anschlussleitung an die Minusseite des externen Gerätes anschließen.

4. Schaltnetzteil und externes Gerät, in dieser Reihenfolge, einschalten.
5. Nach Abschluss der Prüf- bzw. Reparaturarbeiten externes Gerät ausschalten. Danach Schaltnetzteil ausschalten.

6. Zusätzliche Funktionen

Die folgenden Schritte erklären, wie die zusätzlichen Funktionen „Remote Sensor“ und „Fernsteuerung“ zu benutzen sind.

Es ist möglich beide Funktionen zeitgleich zu verwenden oder separat voneinander. Wenn diese Funktionen nicht benötigt werden, muss sichergestellt sein, dass der Schalter „remote control“, an der Rückseite des Gerätes, sich auf der Stellung OFF befindet.

6.1 Remote Sensing (Fernabtastung) (P 1530)

Diese Funktion verringert den Spannungsabfall bei längeren Verbindungsleitungen zwischen den Geräten.

Beachten Sie die Warnhinweise. Eine falsche Abschaltreihenfolge kann das Netzgerät beschädigen.

Warnung! Schließen Sie den Remote Sensing-Anschluss nicht kurz.

Trennen Sie den Remote Sensing-Anschluss stets zuerst.

Anschluss:

1. Stellen Sie zuerst den Stromanschluss zwischen Netzteil und Gerät her.
2. Überprüfen Sie die korrekte und sichere Verbindung der Spannungsversorgung.
3. Stellen Sie dann die Verbindung zwischen Remote-Sensing und Gerät her.

Warnung! Schließen Sie den Remot Sensing-Anschluss nicht kurz.

Schließen Sie den Remote-Sensing-Anschluss nicht in umgekehrter Polung an.

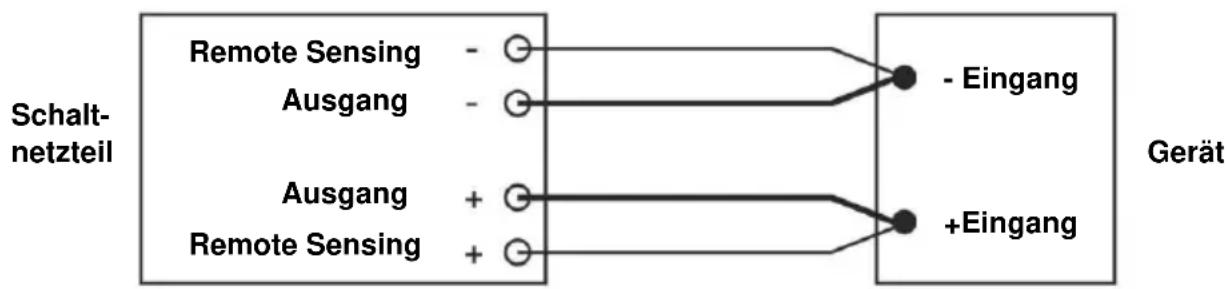

Die folgende Abbildung zeigt die Anschlüsse zwischen Remote Sensing, Ausgangsleistung und Gerät.

Die Remote Sensing-Leitung sollte mindestens 22 AWG (0,33 mm²) sein.

Trennen: Die falsche Abschaltreihenfolge kann das Netzgerät schädigen.

1. Trennen Sie zuerst die Remote Sensing-Anschlüsse
2. Trennen Sie dann den Stromanschluss zwischen Netzteil und Gerät

6.2 Auswahl des Betriebsmodus

Das Netzgerät verfügt über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung).

Stellen Sie den Moduswähler 8 (P 1525/1535) bzw. 9 (P 1530/1560) auf den gewünschten Modus. Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.

6.3 Normal-Modus

Hierbei handelt es sich um den werkseitig voreingestellten Modus. Die Ausgangsspannung und der Ausgangsstrom werden über Doppelfunktionsregler eingestellt.

Drücken Sie die Regler, um zwischen Grob- und Feineinstellung zu wechseln. Beachten Sie dabei die leichten Änderungen in der Helligkeit des jeweiligen Displays.

Stellen Sie die Regler durch Grob- und Feineinstellung auf die gewünschten Werte ein.

Zur Prüfung des eingestellten Stroms leicht den Stromregler in beliebiger Richtung drehen.

Das Display kehrt zur Bestätigung Ihrer Einstellungen nach wenigen Sekunden zu seiner normalen Helligkeit zurück.

6.4 Preset-Modus

1. In diesem Modus leuchtet die „Rear Control“-Lampe um anzuzeigen, dass die Einstellknöpfe der Vorderseite deaktiviert sind.
2. Über den RECALL-Auswahlschalter (9) stehen 3 voreingestellte Ausgabewerte P1/ P2/ P3 zur Verfügung.
3. Die werkseitig voreingestellten Werte werden in der nachstehenden Tabelle aufgeführt.
4. Der Benutzer kann aber auch eigene Werte einstellen (s. Abschnitt 6.5).

Recall Platz	Ausgangspannung	Ausgangsstrom
P 1	5V	maximum
P 2	13,8V	maximum
P 3	PeakTech 1525: 16VPeakTech 1530: 16VPeakTech 1535: 32VPeakTech 1560: 25V	maximum

6.5 Set-Modus

Sie müssen zunächst den Schalter (8) auf „Set“ stellen. Das Netzgerät kann nun voreingestellt werden.

6.6 Voreisntellung definieren (P1/P2/P3)

1. Stellen Sie den RECALL-Schalter (9) auf die Position ein, die Sie einstellen möchten: P1, P2 oder P3.
2. Stellen Sie mit dem VOLTAGE-Regler die gewünschte Spannung ein.
3. Stellen Sie mit dem CURRENT-Regler den gewünschten maximalen Ausgangsstrom ein.
4. Wiederholen Sie den Vorgang gegebenenfalls für die verbleibenden Positionen P1, P2 oder P3.
5. Stellen Sie zur Bestätigung Ihrer Einstellungen den Modusschalter (8) von „Set“ auf „Preset“.

Hinweis:

Alle im Preset-Modus eingestellten Werte bleiben auch nach Abschalten des Geräts erhalten.

Prüfen Sie stets die Ausgangsspannung der Preset-Einstellungen bevor Sie eine Last anschließen. Stellen Sie zur Überprüfung der voreingestellten Werte den Modusschalter (8) auf „Preset“. Stellen Sie den RECALL-Schalter (9) auf P1, P2 bzw. P3.

Die Spannungs- und Stromeinstellungen der entsprechenden RECALL-Positionen P1, P2 bzw. P3 werden angezeigt.

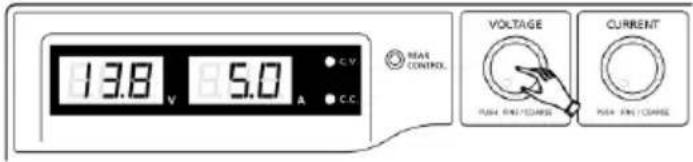

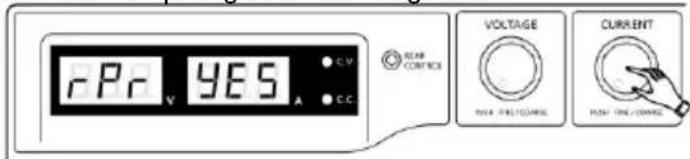

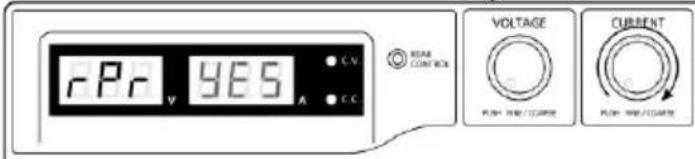

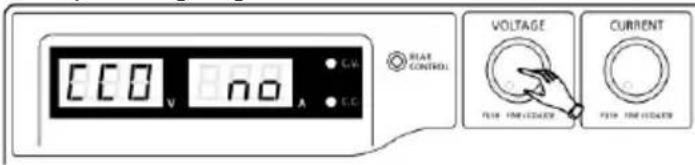

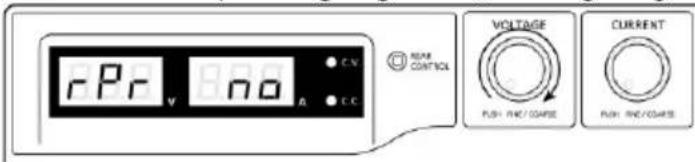

6.7 Gerät auf Werkseinstellung zurücksetzen

Im Abschnitt 6.5.1. wird beschrieben, wie 3 Voreinstellungen abgespeichert werden können. Wenn Sie diese Voreinstellungen zurücksetzen wollen, können Sie dies im MENU-Modus ausführen:

Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren.

LED C.V. No A C.C. VOLTAGE CURRENT FISH TIME/LOCK FISH TIME/LOCK

Wird „CCO“ angezeigt, drehen Sie den Spannungsregler bis „rPr“ angezeigt wird:

Die Stromanzeige zeigt nun „no“ an. Drehen Sie den Stromregler bis „YES“ angezeigt wird:

rPr YES C.V. A C.C VEAR CONTROL VOLTAGE PLOW R/W/CCARGE CURRENT PLOW R/W/CCARGE

Drücken Sie nun den Stromregler um zu bestätigen. Die „YES“ anzeige leuchtet nun auf und die Voreinstellungen werden auf den Ursprungswert zurückgesetzt.

rPr YES C.V. C.C. VEAR CONTANCE VOLTAGE RISK TIME/CONTROL CURRENT RISK TIME/CONTROL

Abschließend drücken Sie den Spannungsregler, um den MENU-Modus zu verlassen:

13.8 V 5.0 A C.V C.C REAR CONTROL VOLTAGE PULL RING/CONSENS CURRENT PULL RING/CONSENS

6.8 Manuelle Nullstellung der Stromanzeige

Das Netzgerät führt bei jedem Neustart eine automatische Nullstellung der Stromanzeige durch. Sollte diese Nulleinstellung während des normalen Betriebes benötigt werden und es ist nicht gewünscht das Gerät neu zu starten, kann dies auch manuell durchgeführt werden.

Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren. Anzeige:

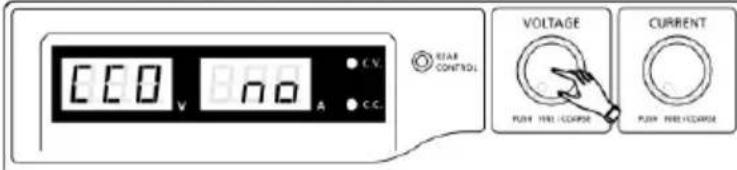

LED C.V. STAR CONTROL VOLTAGE PUSH FIRE/EXPENSE CURRENT PUSH FIRE/EXPENSE

Drehen Sie den Stromregler bis das Gerät folgendes anzeigt:

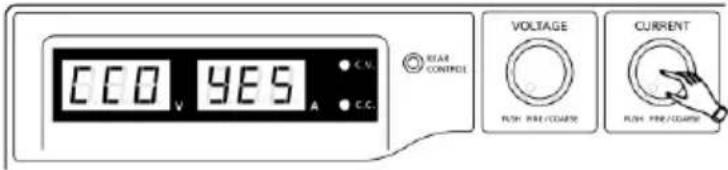

ECO YES C.V. C.C. NEAR CONTROL VOLTAGE RISK FING CURRENTS CURRENT RISK FING CURRENTS

Drücken Sie nun den Stromregler einmal zur Bestätigung. Bei erfolgreicher Nullstellung wird „YES“ angezeigt:

ECO YES C.V. C.C. BEAR CONTROL VOLTAGE RUSH FIRE/COARSE CURRENT RUSH FIRE/COARSE

Drücken Sie nun den Spannungsregler um den MENU-Modus zu verlassen.

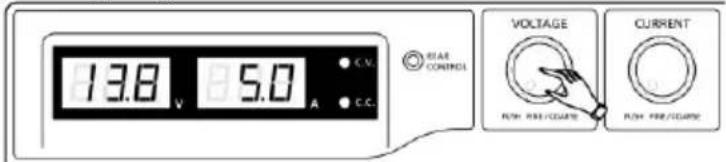

13.8 V 5.0 A C.V. C.C. RANGE CONTROL VOLTAGE ROLL FIRE/ICLARGE CURRENT ROLL FIRE/ICLARGE

6.9 Remote Control-Modus

Zum Steuern von Ausgangsspannung und Ausgangsstrom über den Remote Control-Anschluss (10) siehe Abschnitt 9.

7. Betrieb

1. Diese Serie aus vier Modellen verfügt über verschiedene Ausgangsspannungen und Ströme.

Modell	Ausgangsspannung	Maximaler Belastungsstrom
PeakTech^® 1525	1 – 16 V	0-40 A
PeakTech^® 1530		0-60 A
PeakTech^® 1535	1 – 32 V	0-20 A
PeakTech^® 1560		0-30 A

1. Vor der Verwendung bitte sicherstellen, dass das richtige Modell gewählt wurde.
2. Modus-Auswahlschalter in Stellung „NORMAL“
3. Das Netzgerät führt nach dem Einschalten eine Reihe von Selbsttests durch. Die LED und andere Anzeigen auf der Vorderseite leuchten abwechselnd. Beim Prüfen des Lüfters sind durch hohe Geschwindigkeit hervorgerufene Windgeräusche zu hören.
4. Nach den Selbsttests leuchten die CV-LED, Volt- und Ampere-Display und zeigen die Spannung sowie 0.0 Strom an. Zur Überprüfung des eingestellten Stromwertes drehen Sie den CURRENT-Regler einen Klick nach rechts oder links. Das Strom-Display schaltet nach einigen Sekunden auf 0.0 zurück.

Selbsttest-Anzeige und Sequenz		Testinhalt
		Software-Version anzeigen
		Test der LED-Segmente
		CV-LED-Test
		CC-LED-Test
		RearControl LED Test
		zurück zum CV-Modus
		Start Testsequenz
		Überspannungsschutz Test
		Test Überlastschutz
		Test Übertemperaturschutz
		Test Lüfter
		Test Ausgang Aus (Remote Control Modus)

8. Benutzung der Einstellregler

1. Die Drehknöpfe ermöglichen die Fein – und Grobeinstellung anhand von Klickbewegungen. Durch Drücken der Regler wird zwischen Grob – und Feineinstellung gewechselt. Die Helligkeit der jeweiligen Stelle ändert sich leicht.
   Stellen Sie die Regler durch Grob – und Feineinstellung auf den gewünschten Wert ein. Das Display kehrt zur Bestätigung Ihrer Einstellungen nach wenigen Sekunden zu seiner normalen Helligkeit zurück.
2. Das zu versorgende externe Gerät mit dem Netzgerät verbinden. Verbinden Sie bei niedriger Belastung bis max 5A die AUX-Ausgänge der Frontseite der Netzgeräte mit dem Eingang des zu versorgenden Gerätes. Bei höherer Stromaufnahme des zu versorgenden Gerätes verwenden Sie die Haupt-Ausgänge an der Rückseite des Netzgerätes.
3. Schalten Sie zuerst das Netzgerät ein und warten Sie den Ablauf der Selbsttest-Sequenz ab.
4. Schalten Sie das zu versorgende Gerät ein.
5. Sie können nun das externe Gerät verwenden und damit arbeiten.
6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät.

9. Fernsteuerung

9.1 Fernsteuerung (P 1525/1535)

Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Belegung der Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.

Methode A:

Verwenden Sie zwei externe einstellbare DC-Spannungsquellen

PIN-Belegung des Remote-Steckers für einstellbare Spannungsquellen
PIN	Funktionen	Beschreibung
1	interne DC +5V	< 50 mA
2	Spannungseinstellung	0 – 5 V
3	Stromeinstellung	0 – 5 V
4	Ground
5	Ausgang Aus	mit Ground kurzschließen
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie die Spannungen der externen Spannungsquellen verändern.

Schließen sie den Haupt-Ausgang des PeakTech 1525/1535 mit einer 10AWG (5,3mm²) Leitung kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

Methode B:

Verwenden Sie zwei 0-5kOhm Potentiometer

PIN 1 +5V Internal DC PIN 2 V adjust PIN 3 Icc adjust PIN 4 GROUND

Hinweis: Potentiometer 5kOhm

PIN-Belegung des Remote-Steckers für Potentiometer
PIN	Funktionen	Beschreibung
1	interne DC +5V	Potentiometer Ende
2	Spannungseinstellung	Schleiferkontakt des Potentiometers
3	Stromeinstellung	Schleiferkontakt des Potentiometers
4	Ground	Anderes Potentiometer Ende
5	Ausgang Aus	mit Ground kurzschließen
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie die Spannungen der externen Spannungsquellen verändern.

Schließen sie den Haupt-Ausgang des PeakTech 1525/1535 mit einer 10AWG (5,3mm2) Leitung kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

9.2 Remote Ausgang ON/OFF (P 1525/1535)

Die Remote Ausgang ON/OFF-Steuerung kann in allen auswählbaren Betriebsmodi (Normal, Preset, Remote und Set-Modus) aktiviert werden.

1. PIN 5 ist offen und der Ausgang ist ON.
2. PIN 5 und PIN 4 (Ground) kurzgeschlossen und der Ausgang ist OFF.
3. Ist der Ausgang OFF leuchten die C.V. & C.C. LEDs und die aktuellen Spannungs- und Stromeinstellungen werden angezeigt.
4. Sie können auf Wunsch auch bei ausgeschaltetem Ausgang die Spannung- oder Stromeinstellung per Drehregler ändern.

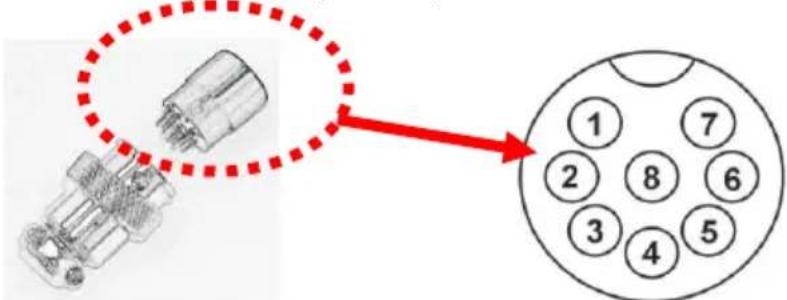

Hinweis: Verwenden Sie den im Lieferumfang enthaltenen 8 PIN-Remote-Stecker und verbinden Sie ihn mit einer 22AWG (0,33mm2) -Leitung.

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert

9.3 Allgemeine Fernsteuerung (P 1530/1560)

Die Spannungs- und Stromfernsteuerung können separat gleichzeitig genutzt werden.

Vorbereiten des im Lieferumfang befindlichen Remote-Steckers zur Fernsteuerung der Spannungskontrolle.

a) Lösen Sie die Schraube am Remote-Stecker, um das schwarze Oberteil des Remote-Steckers zu entfernen.

1. Lösen der Schraube
2. Drehen des schwarzen Oberteils
3. schwarzen und silbernen Teil des Remote-Steckers trennen

b) Löten Sie drei Leitungen 22AWG (0,33mm ^2 ) an PIN 1, 2 und 4 des schwarzen Steckerteils

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert

c) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
d) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560.
e) Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker.

Außenring

Nachdem diese Schritte durchgeführt wurden, können Sie zwischen den im Folgenden beschriebenen Messmethoden auswählen (Methode A oder B)

Methode A:

Verwenden von externer Spannungsquelle

Eine einstellbare externe Spannungsquelle von 0-5V wird in den Remote-Anschluss gespeist, um den Ausgangsspannungspegel einzustellen.

ACHTUNG!!

Keine Spannung >5 V an den Remote-Anschluss anlegen, ansonsten löst der Überspannungsschutz des Gerätes aus.

1. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 2 und 4. Verbinden Sie die Leitung von PIN 2 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.
3. Schalten Sie das PeakTech 1530/1560 ein.
4. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5 V, zur Überprüfung des vollen Ausgangsspannungsbereiches des PeakTech 1530/1560.
5. Schalten Sie das PeakTech 1530/1560 aus.

Methode B:

Verwenden eines 5kOhm Potentiometers

1. Stellen Sie sicher, dass die Last von den Anschlüssen des PeakTech 1530/1560 vollständig getrennt ist.
2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4.

PIN 2 PIN 1 → ——————————← PIN 4

1. Schalten Sie das PeakTech 1530/1560 ein.

2. Drehen Sie das Potentiometer von einem Anschlag zum Anderen, zur Überprüfung des gesamten Ausgangsspannungsbereiches des PeakTech 1530/1560.

3. Schalten Sie das PeakTech 1530/1560 aus.

9.4 Fernsteuerung der Spannungskontrolle

Vorbereiten des im Lieferumfang befindlichen Remote-Steckers

a) Verwenden Sie den gleichen Remote-Stecker wie schon in Punkt 1. beschrieben und entfernen Sie das schwarze Oberteil wie beschrieben.

1. Lösen der Schraube
2. Drehen des schwarzen Oberteils
3. schwarzen und silbernen Teil des Remote-Steckers trennen

b) Löten Sie drei Leitungen 22AWG (0,33mm2) an PIN 1, 3 und 4 des schwarzen Steckerteils. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.

PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert

c) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
d) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560.
e) Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker.

Außenring

Nachdem diese Schritte durchgeführt wurden, können Sie zwischen den im Folgenden beschriebenen Messmethoden auswählen (Methode A oder B)

Methode A:

Verwendung einer externen Spannungsquelle

Eine einstellbare externe Spannungsquelle von 0-5V wird in den Remote-Anschluss gespeist, um den Konstantstrompegel einzustellen.

ACHTUNG!!

Keine Spannung >5V an den Remote-Anschluss anlegen, ansonsten könnte das Gerät beschädigt werden.

1. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.
3. Verwenden Sie eine 8AWG (8,35mm2)-Leitung, um den Hauptausgang an der Rückseite des Gerätes kurz zu schließen.
4. Schalten Sie das PeakTech 1530/1560 ein.
5. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5 V, zur Überprüfung des vollen Ausgangsspannungsbereiches des PeakTech 1530/1560.
6. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes.

Methode B:

Verwenden eines 5kOhm Potentiometers

1. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.

PIN 3 PIN 1 → ——————————← PIN 4

1. Verwenden Sie eine 8AWG (8,35mm²)-Leitung, um den Hauptausgang an der Rückseite des Gerätes kurz zu schließen.

2. Schalten Sie das PeakTech 1530/1560 ein.

3. Drehen Sie das Potentiometer von einem Anschlag zum anderen, zur Überprüfung des vollen Ausgangsspannungsbereiches des PeakTech 1530/1560.

4. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes.

9.5 Fernsteuerung (PeakTech 1530/1560)

Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.

Methode A:

Verwenden Sie zwei externe einstellbare DC-Spannungsquellen

PIN	Funktionen	Beschreibung
1	Interne DC +5V	< 50mA
2	Spannungseinstellung	0 ~ 5 V
3	Stromeinstellung	0 ~5 V
4	Ground
5	Ausgang Aus	mit Ground kurzschließen
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie die Spannungen der externen Spannungsquellen verändern.

Schließen sie den Hauptausgang des PeakTech 1530/1560 mit einer 8AWG (8,35mm2) Leitung kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externe Spannungswerte verändern.

Methode B:

Verwenden Sie zwei 0-5kOhm Potentiometer

PIN 1 +5V Internal DC PIN 2 V adjust PIN 3 Icc adjust PIN 4 GROUND

Hinweis: Potentiometer 5kOhm

PIN	Function	Remarks
1	Interne DC +5V	Potentiometer Ende
2	Spannungseinstellung	Schleiferkontakt des Potentiometers
3	Stromeinstellung	Schleiferkontakt des Potentiometers
4	Ground	Anderes Potentiometer Ende
5	Ausgang Aus	mit Ground kurzschließen
6	N.A.
7	N.A.
8	N.A.

Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie die Spannungen der externen Spannungsquellen verändern. Schließen sie den Haupt-Ausgang mit einer 8AWG (8,35mm2)-Leitung des PeakTech 1530/1560 kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externen Spannungswerte verändern.

10. Spezifikationen

Modell	P 1525	P 1530	P 1535	P 1560
Ausgang
Regelbare Ausgangsspannung	1 – 16V DC	1 – 16V DC	1 – 32V DC	1 – 32V DC
Regelbarer Ausgangsstrom	0 - 40A	0 – 60 A	0 - 20A	0 – 30A
Stabilität Ausgangsspannung
Last (0-100%)	50mV
Netzspannung (170 – 264V AC Schwankungen)	20mV
Stabilität Ausgangsstrom
Last (10-90%)	150mA	200mA	100mA	40mA
Netzspannung (170 – 264V AC Schwankungen)	50mA
Restwelligkeit
Restwelligkeit Spannung (rms)	5mV
Restwelligkeit Spannung (Spitze-Spitze)	50mV
Restwelligkeit Stromt (rms)	70mA	100mA	30mA	40mA
Anzeige
Spannungsanzeige	3-stellige LED-Anzeige (+/-0,2% + 3 dgt.)
Stromanzeige	3-stellige LED-Anzeige (+/-0,2% + 3 dgt.)
Allgemein
Eingangsspannung	220 – 240V AC 50/60Hz
Max. Eingangsstrom	3,15A	4,7A	3,1A	4,5A
Effizienz	85,50%	85,00%	87,00%	86,00%
Schaltfrequenz	65 - 85kHz	65 - 85kHz	75 - 85kHz	75 - 95kHz
Transiente Ansprechzeit (50-100%)	1,5ms
Leistungsfaktorkontrolle (PFC)	Leistungsfaktorkorrektur >0,95 bei optimaler Last
Kühlung	Temperaturgesteuerter Lüfter
Schutzschaltungen	Überlast, Kurzschlussschutz im CC-Modus, Überspannungsschutz, Übertemperaturschutz
Zusatzfunktionen	3 Benutzerdefierte Spannungs- und Stromwerte, Fernsteuerung von Strom und Spannungs, sowie Ausgang ON/Off
Betriebstemperatur	0 ... +50°C; RH < 70 %
Lagertemperatur	-10 ... +60°C; RH < 80 %
Abmessungen (BxHxT) in mm	200x90x255	200x90x325	200x90x255	200x90x315
Gewicht	2,6kg	3,2kg	2,6kg	3,2kg

11. Störungen und Fehlerbehebung

11.1 OVP: Überspannungsschutz

Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellten Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiten, wird die Schutzfunktion ausgelöst und der Ausgangsstrom ausgeschaltet. Im Display erscheint die OUP-Warnmeldung wie unten abgebildet. Kann das Problem nicht behoben werden, wenden Sie sich bitte an Ihren Fachhändler.

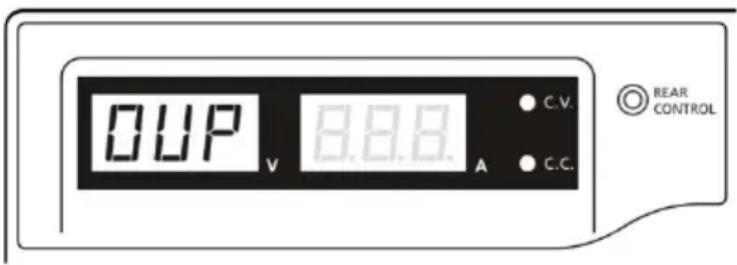

DUP V 8.8.8 A C.V. C.C. REAR CONTROL

Zum Zurücksetzen der Warnmeldung schalten Sie das Gerät aus und entfernen Sie alle Lasten. Schalten Sie das Gerät wieder ein. Das Gerät nimmt den normalen Betrieb wieder auf. Bleibt das Problem bestehen, wenden Sie sich bitte an Ihren Fachhändler.

11.2 OTP: Übertemperaturschutz

Das Gerät verfügt über einen Thermo-Sensor, der die Temperatur im Innern des Geräts überwacht. Im Falle von Übertemperatur wird keine Leistung mehr abgegeben und folgende Warnmeldung erscheint im LED-Display.

Bei Erscheinen dieser Warnmeldung schalten Sie das Gerät aus und entfernen Sie alle Lasten.

0.5P V 8.8.8 A C.V. C.C. REAR CONTROL

Überprüfen Sie die Last und die Ausgangsleistung. Lassen Sie das Gerät mindestens 30 Minuten abkühlen. Prüfen Sie, ob die Lüftung blockiert ist und genug Raum um das Netzgerät ist.

Achten Sie auf Windgeräusche des Lüfters, wenn Sie das Gerät wieder einschalten.

Wenn Sie beim Einschalten diese routinemäßigen Windgeräusche des Selbsttests nicht hören, könnte der Lüfter defekt sein. Benutzen Sie das Netzgerät nicht und wenden Sie sich an Ihren Fachhändler.

11.3 OLP: Überlastschutz

Normalerweise wird der Überlastschutz durch den Konstantstrom-Modus gewährt.

Arbeit der CC-Modus nicht ordnungsgemäß und bleibt dies unbemerkt, kann es zu schweren Schäden an Ihrem Prüfstück oder der angeschlossen Last kommen. Der OLP dient zur Minimierung von Schäden bei Ihren angeschlossen Lasten, sollte das Netzgerät eines Tages ausfallen.

Schalten Sie das Netzgerät aus, sobald Sie die unten abgebildete Warnmeldung sehen.

DLP V 8.8.8. A C.V. C.C. REAR CONTROL.

Zum Zurücksetzen der Warnmeldung schalten Sie das Gerät aus und entfernen Sie alle Lasten. Schalten Sie das Gerät wieder ein und überprüfen Sie sein Funktionieren mit Vorsicht.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.

© PeakTech ^® 03/2021/MP/Lie/Ehr

1. Safety Precautions
