BEDIENUNGSANLEITUNG AC2P BLUETTI

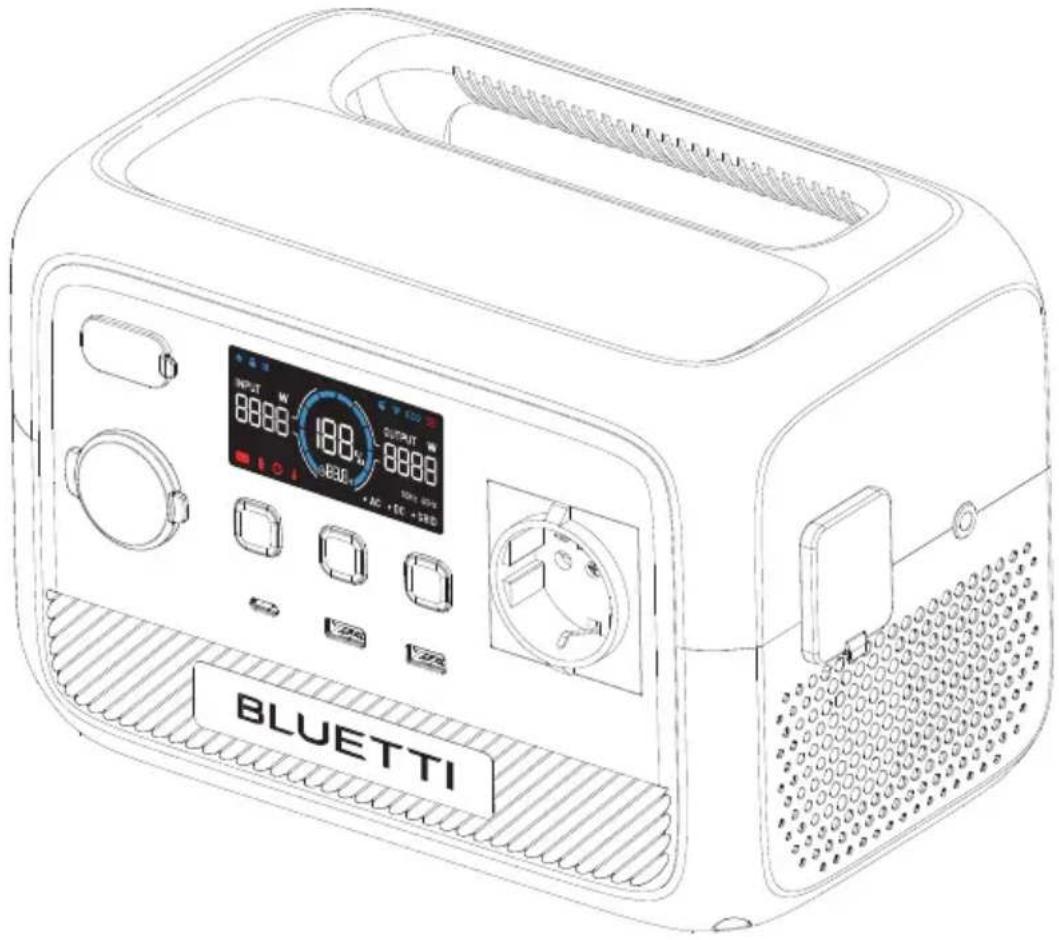

Benutzerhandbuch v1.0

Lesen Sie dieses Handbuch vor Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

INPUT 8888 188 8888 + 300 + AC + DC + SBC BLUETTI

⚠ Warning

1. Laden Sie das Gerät vor dem ersten Gebrauch auf.
2. Verwenden Sie keine Solarpaneele mit einer Leerlaufspannung von mehr als 28 V. Der Eingangsspannungsbereich für Solarstrom beträgt 12–28 VDC.
3. Laden Sie das Gerät umgehend auf, wenn der Wert für den Ladezustand unter 5 % fällt. Wenn der Wert für den Ladezustand auf 0 fällt, schalten Sie das Gerät aus und laden Sie es mindestens 30 Minuten lang auf, bevor Sie es neu starten.
4. Das Gerät ist nur für den netzunabhängigen Betrieb geeignet. Schließen Sie den AC-Ausgang nicht an das Stromnetz an.
5. Wenn Sie das Gerät länger als 3 Monate nicht benutzen, laden Sie es auf einen Ladezustand von 40–60 % auf und schalten Sie es vor der Lagerung aus. Zur Optimierung der Lebensdauer der Batterie sollten Sie das Gerät alle 3 Monate ent- und aufladen.

Vielen Dank!

Danke, dass Sie BLUETTI in den Kreis Ihrer Familie aufgenommen haben. BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen, von denen nicht nur Haushalte, sondern wir alle profitieren.

Aus diesem Grund wird BLUETTI in mehr als 100 Ländern gerne genutzt und genießt das Vertrauen von Millionen Kunden auf der ganzen Welt.

Kanada USA Mexico Schweden Niederlande/Osterreich UK Schweiz Deutschland Frankreich Italien Spanien China Japan Nigeria Singapur Malaysia Südafrika Philippinen Australia Neuseeland

Copyright © Shenzhen PowerOak Newener Co., Ltd. Alle Rechte vorbehalten.

Kein Teil dieses Dokuments darf ohne vorherige schriftliche Zustimmung von Shenzhen PowerOak Newener Co. in irgendeiner Form oder mit irgendwelchen Mitteln vervielfältigt oder übertragen werden.

Hinweis

Für die Produkte, Dienstleistungen und Funktionen von BLUETTI gelten die beim Kauf vereinbarten Bedingungen. Bitte beachten Sie, dass einige der in diesem Handbuch beschriebenen Produkte, Dienstleistungen oder Funktionen möglicherweise nicht im Rahmen Ihres Kaufvertrags verfügbar sind. Sofern im Vertrag nicht anders angegeben, gibt BLUETTI keine ausdrücklichen oder stillschweigenden Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs.

Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden. Hier können Sie die neueste Version herunterladen:

Wenn Sie Fragen oder Bedenken bezüglich dieses Handbuchs haben, wenden Sie sich an den BLUETTI Support, um Unterstützung zu erhalten.

Inhalt

1 Sicherheitshinweise 31
2 Packliste 35
3 Produkteinführung 36
4 Produktübersicht 37
5 Ein-/Ausschalten 38
6 LCD-Anzeige 39
7 Laden 41
8 Entladen 43
9 Settings 44
10 BLUETTII-App 46
11 Technische Daten 47
12 Anweisungen zur Bedienung der Tasten 48
13 Fehlerbehebung 49
Anhang 1 Schätzung der Betriebszeit 51
Anhang 2 FAQ 52

1. Sicherheitshinweise

Studieren Sie dieses Handbuch, um sich über den vorschriftsmäßigen Gebrauch des Produkts und diesbezügliche Sicherheitshinweise zu informieren. Die darin aufgeführten Sicherheitsanforderungen dienen der Veranschaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler.

1.1 Erklärung

Zur Gewährleistung eines sicheren Betriebs müssen die folgenden Bedingungen beachtet und eingehalten werden:

• Betreiben oder lagern Sie dieses Produkt stets unter den in dieser Anleitung genannten Bedingungen.
• Vermeiden Sie die unbefugte Demontage, den unbefugten Austausch von Bauteilen und die unbefugte Änderung von Softwarecodes.

⚠ BLUETTI haftet nicht für Schäden, die auf folgende Umstände zurückzuführen sind:

• Ereignisse höherer Gewalt wie Erdbeben, Brände, Stürme, Überschwemmungen oder Erdrutsche.
• Schäden, die durch den kundenseitigen Transport verursacht wurden.
• Schäden, die auf unzureichende Lagerungsbedingungen gemäß den Angaben im Handbuch zurückzuführen sind.
• Schäden, die durch Fahrlässigkeit des Kunden, unsachgemäße Bedienung oder vorsätzliche Handlungen verursacht wurden.
• System- oder Hardwareschäden, die durch Dritte oder Kunden verursacht wurden, einschließlich, aber nicht beschränkt auf unsachgemäße Handhabung und Installation, die nicht mit den Anweisungen in diesem Handbuch übereinstimmen.
• Verwendung der Powerstation mit Produkten, die eine leistungsstarke unterbrechungsfreie Stromversorgung (USV) benötigen, einschließlich, aber nicht beschränkt auf Datenserver, Workstations, medizinische Ausrüstung und ähnliche Geräte.

1.2 Allgemeine Anforderungen

HINWEISE BEZÜGLICH DER GEFAHR VON BRAND, STROMSCHLAG ODER VERLETZUNG WICHTIGE SICHERHEITSANWEISUNGEN

WARNUNG:

Bei der Verwendung dieses Produkts sollten immer grundlegende Vorsichtsmaßnahmen beachtet werden, z. B.:

• Lesen Sie alle Anweisungen, bevor Sie das Produkt verwenden.
• Zur Verringerung der Verletzungsgefahr ist eine genaue Überwachung erforderlich, wenn das Produkt in der Nähe von Kindern verwendet wird.
• Stecken Sie weder Ihre Finger noch Ihre Hände in das Produkt. Führen Sie auch keine Fremdkörper in Anschlüsse des Produkts ein.

• Die Verwendung von Zubehörteilen, die nicht vom Hersteller empfohlen oder verkauft werden, kann zu Brand-, Stromschlag- oder Verletzungsgefahr führen.

- Um das Risiko einer Beschädigung des Steckers und des Kabels zu verringern, ziehen Sie beim Trennen des Produkts von der Stromversorgung am Stecker und nicht am Kabel.

- Verwenden Sie keine beschädigten oder modifizierten Akkumulatoren oder Geräte, da diese ein unvorhersehbares Verhalten zeigen können, das zu Bränden, Explosionen oder Verletzungen führen kann.

- Betreiben Sie das Produkt nicht mit einem beschädigten Kabel/Stecker oder einem beschädigten Ausgangskabel.

- Versuchen Sie nicht, die interne Batterie oder eine andere Komponente des Produkts auszutauschen. Überlassen Sie dies autorisiertem Fachpersonal. Es gibt keine vom Endbenutzer zu wartenden Komponenten. Nehmen Sie das Produkt nicht auseinander, sondern bringen Sie es zu einem qualifizierten Kundendienst, wenn eine Wartung oder Reparatur erforderlich ist. Bei unsachgemäßem Zusammenbau besteht die Gefahr eines Brandes oder Stromschlages.

- Um das Risiko eines Stromschlags zu verringern, trennen Sie das Produkt von der Stromversorgung, bevor Sie mit der Wartung beginnen.

- WARNUNG: GEFAHR VON EXPLOSIVEN GASEN. Um das Risiko einer Batterieexplosion zu verringern, befolgen Sie diese Anweisungen sowie die Anweisungen vom Batteriehersteller und vom Hersteller der Geräte, die Sie in der Nähe der Batterie verwenden möchten. Überprüfen Sie die Warnhinweise auf den Produkten und Motoren.

- PERSONENBEZOGENE VORSICHTSMASSNAHMEN

a. Tragen Sie einen vollständigen Augenschutz und Schutzkleidung. Vermeiden Sie bei Arbeiten in der Nähe der Batterie den Kontakt mit den Augen.

b. Rauchen Sie niemals in der Nähe der Batterie oder des Motors und lassen Sie dort keine Funken oder Flammen zu.

c. Achten Sie insbesondere darauf, dass kein Metallwerkzeug auf die Batterie fällt. Dies könnte Funken entstehen lassen oder einen Kurschluss der Batterie oder anderer elektrischer Teile verursachen, was wiederum zu einer Explosion führen kann.

- Arbeiten Sie beim Laden der internen Batterie in einem gut belüfteten Bereich und schränken Sie die Belüftung in keiner Weise ein.

- Unter missbräuchlichen Bedingungen kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie den Kontakt mit einer derartigen Flüssigkeit. Spülen Sie bei versehentlichem Kontakt die betroffene Stelle mit Wasser. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie außerdem umgehend einen Arzt auf. Aus der Batterie austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

- Setzen Sie das Produkt keinem Feuer oder übermäßigen Temperaturen aus. Bei Feuer oder Temperaturen über 130 °C besteht Explosionsgefahr.

- Lassen Sie die Wartung von einem qualifizierten Servicetechniker durchführen, der nur identische Ersatzteile verwendet. Dadurch wird die Sicherheit gewährleistet.

• Stapeln Sie keine Gegenstände auf dem Produkt, während es gelagert wird oder in Betrieb ist. Bewegen Sie das Produkt nicht, während es in Betrieb ist, da Vibrationen und plötzliche Stöße die Verbindungen der Gerätehardware beeinträchtigen können.
• Verwenden Sie im Brandfall ausschließlich einen für das Produkt geeigneten Trockenlöscher.
• WARNUNG: GEFAHR VON STROMSCHLAG. Verwenden Sie das Produkt niemals zur Versorgung von Elektrowerkzeugen, um stromführende Teile oder stromführende Leitungen oder Materialien, in denen sich stromführende Teile oder stromführende Leitungen befinden könnten (z. B. Wände in Gebäuden usw.), zu durchtrennen oder auf diese zuzugreifen.

1.3 Anweisungen zur Erdung

Das Produkt ist für den mobilen Einsatz konzipiert und muss normalerweise nicht geerdet werden. Wenn Sie das Gerät jedoch an das Stromnetz anschließen, müssen Sie aus Sicherheitsgründen auf eine ordnungsgemäße Erdung achten. Im Falle einer Fehlfunktion oder eines Ausfalls bietet die Erdung einen Weg des geringsten Widerstands für den elektrischen Strom, um das Risiko eines Stromschlags zu verringern. Dieses Produkt ist mit einem AC-Netzkabel mit einem Erdungsleiter sowie einem Erdungsstecker ausgestattet. Der Stecker muss in eine ordnungsgemäß installierte und geerdete Steckdose eingesteckt werden, die allen örtlichen Vorschriften entspricht.

WARNUNG:

Bei unsachgemäßem Anschluss des Erdungsleiters für das Gerät besteht die Gefahr eines Stromschlags. Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel haben, ob das Gerät richtig geerdet ist. Ändern Sie den mit dem Produkt gelieferten Stecker nicht. Wenn er nicht in die vorhandene Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.

1.4 Anforderungen an die Handhabung

Achten Sie beim Transport und bei der Lagerung darauf, das Gerät nicht fallen zu lassen, gewaltsam zu stoßen oder zu kippen, da dies zu inneren Schäden führen kann.

Verwenden Sie bei Bedarf mechanische Hilfsmittel wie Wagen oder höhenverstellbare Werkbänke, um eine sichere Handhabung zu gewährleisten.

Empfohlene Personenanzahl nach Produktgewicht

Gewicht	Anzahl Personen
<18 kg	1
18 kg~32 kg	2
32 kg~55 kg	3
>55 kg	4 oder ein Wagen

1.5 Aufbewahrungshinweise

• Wenn der Ladezustand auf 5 % fällt, laden Sie das Produkt umgehend auf.

• Laden Sie das Produkt vor der Lagerung auf einen Ladezustand von 40 bis 60 % auf, um es in optimalem Zustand zu halten. Schalten Sie außerdem das Produkt aus und trennen Sie alle elektrischen Verbindungen vom Produkt.

• Lagern Sie das Produkt an einem kühlen und trockenen Ort und halten Sie es von entflammbaren oder brennbaren Materialien und Gasen fern.

• Das Produkt kann bei Temperaturen zwischen -20 und 40 °C sicher gelagert werden. Bei einer Lagerdauer von mehr als einem Monat wird jedoch empfohlen, eine ideale Lagertemperatur von etwa 30 °C bereitzustellen.
• Lassen Sie das Produkt alle 3 Monate einen Komplettzyklus absolvieren, um die Batterie zu pflegen. Es wird davon abgeraten, das Produkt über einen längeren Zeitraum zu lagern, da dies seine Leistung und Gesamtlebensdauer beeinträchtigen kann.

Wenn der Ladezustand auf 0 fällt (während der Lagerung oder beim Einschalten), ergreifen Sie die folgenden Maßnahmen für einen sicheren Neustart des Produkts:

• Schalten Sie das Gerät umgehend ab.
• Laden Sie das Gerät innerhalb von 48 Stunden.
• Sorgen Sie vor dem Aufladen 6 Stunden lang für eine Umgebungstemperatur von 5 bis 35 °C. Es wird empfohlen, das Produkt an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert.

Dieses Symbol erinnert Sie daran, dass Sie vor dem Betrieb und der Wartung die Anweisungen im dem Produkt beiliegenden Informationsmaterial lesen sollten.

• Schließen Sie das Produkt mit dem mitgelieferten Netzkabel an eine Steckdose mit Erdungsanschluss an.
• Die Steckdose sollte in der Nähe des Produkts installiert und aus Sicherheitsgründen leicht zugänglich sein.
• Entsorgen Sie eine Batterie niemals durch Werfen in Feuer oder einen heißen Ofen oder durch mechanisches Zerkleinern bzw. Schneiden, da sie dadurch explodieren kann.
• Vermeiden Sie das Belassen der Batterien in Umgebungen mit extrem hohen Temperaturen, da dies zu einer Explosion oder zum Auslaufen von entflammbaren Flüssigkeiten oder Gasen führen kann.
• Wenn die Batterie extrem niedrigem Luftdruck ausgesetzt wird, kann dies zu einer Explosion oder zum Austreten von entflammbaren Flüssigkeiten oder Gasen führen.
• Es muss auf die Umweltaspekte der Batterieentsorgung geachtet werden.
• Beachten Sie die elektrischen Hinweise und Sicherheitsinformationen auf der Außenseite des Gehäuses, bevor Sie das Gerät installieren oder in Betrieb nehmen.

BEWAHREN SIE DIESE ANLEITUNG AUF

⚠ BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden.

2. Packliste

Standardzubehör

Artikel Bild Anz.
Tragbare Powerstation AC2P		1
AC-Ladekabel		1
Solarladekabel		1
Erdungsschrauben		1
Benutzerhandbuch		1
Garantiekarte		1

Optionales Zubehör

(Auf der offiziellen BLUETTI Website verfügbar: https://www.bluettipower.com)

Artikel Bild

Autoladekabel

3. Produkteinführung

Wir stellen Ihnen die BLUETTI AC2P vor, Ihren perfekten Partner für leichtes und minimalistisches Reisen. Mit einer Kapazität von 230,4 Wh und 300 W Leistung lädt sie mühelos Smartphones, Kameras, Lampen, Laptops, Drohnen und vieles mehr. In Kombination mit Solarpaneelen können Sie die Nutzungsdauer verlängern und sicherstellen, dass Sie während Ihrer gesamten Reise mit Strom versorgt sind.

Sie bietet nicht nur auf Reisen Vorteile, sondern ist auch bei Zusammenkünften zu Hause praktisch. Versorgen Sie Ihre Lieblingsgeräte mit Strom, egal ob es sich um Musiklautsprecher, Umgebungsbeleuchtung oder andere Unterhaltungsgeräte handelt, um eine unvergessliche Atmosphäre zu schaffen. Machen Sie sich bereit, mit der AC2P das wahre Potenzial der transportablen Energieversorgung zu erleben!

⚠️ Gefahr:

Schließen Sie den AC-Ausgang der AC2P nicht an das Stromnetz an.

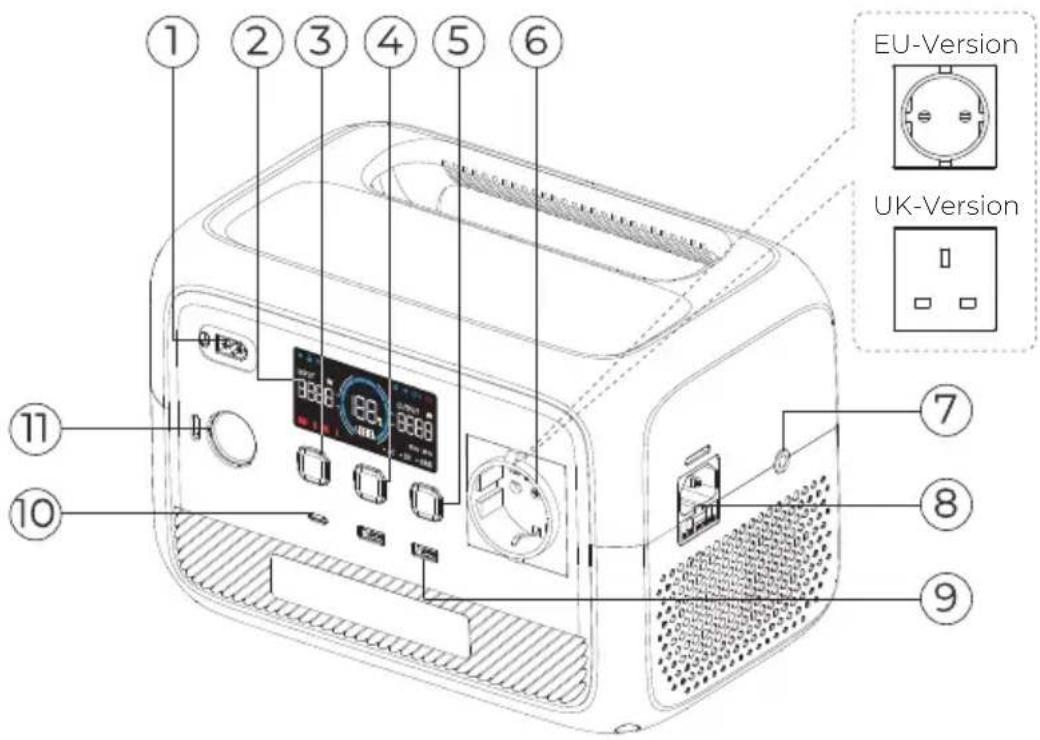

4. Produktübersicht

1 2 3 4 5 6 EU-Version UK-Version 7 8 9 10 11

① DC-Eingang
② LCD-Anzeige
③ DC-Taste
④ Ein/Aus-Taste
⑤ AC-Taste
⑥ AC-Netzsteckdose

⑦ Erdungspol
⑧ AC-Eingang
⑨ USB-A-Anschluss
⑩ USB-C-Anschluss
⑪ Zigarettenanzünderbuchse

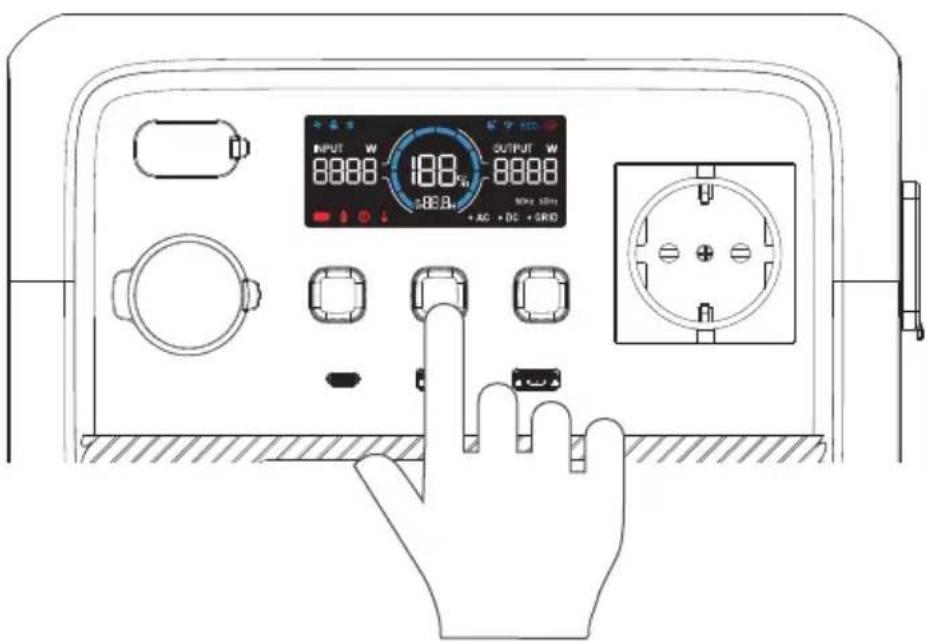

5. Ein-/Ausschalten

Zu beachten:

Bitte stellen Sie das Gerät fest und stabil auf die Plattform.

INPUT W 188 OUTPUT W 8888 8888 + AG + DC + SRID

• Einschalten: Halten Sie die Ein/Aus-Taste etwa 2 Sekunden gedrückt. Die Taste leuchtet auf und zeigt damit an, dass die AC2P in den Standby-Modus übergegangen ist.
• Ausschalten: Halten Sie die Ein/Aus-Taste etwa 2 Sekunden gedrückt, um das Gerät auszuschalten.
• AC ein/aus: Drücken Sie bei eingeschalteter AC2P die AC-Ein/Aus-Taste, um AC-Leistung ein-/auszuschalten.
• DC ein/aus: Drücken Sie bei eingeschalteter AC2P die DC-Ein/Aus-Taste, um DC-Leistung ein-/auszuschalten.
• Neustart: Schalten Sie die AC2P zuerst aus und drücken Sie dann die Ein/Aus-Taste, um das Gerät neu zu starten.

Hinweis: Wenn die AC2P eingeschaltet ist, können Sie die LCD-Anzeige durch Betätigung einer der Tasten aktivieren.

Wenn AC und DC für mehr als 1 Minute ausgeschaltet sind, schaltet sich die AC2P automatisch aus.

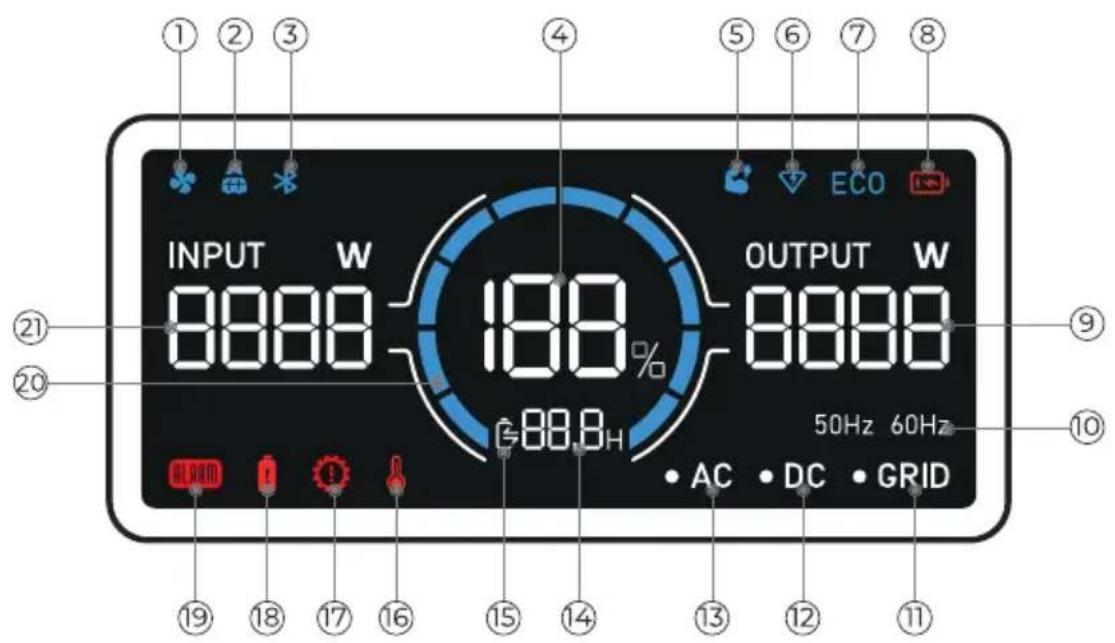

6. LCD-Anzeige

Die AC2P verfügt über eine informative LCD-Anzeige, die einen einfachen Zugang zu allen wichtigen Informationen über den Status und die Leistung des Geräts bietet. Wenn Sie das Gerät einschalten, leuchtet die LCD-Anzeige auf, und wenn Sie das Gerät ausschalten, schaltet sich auch die Anzeige aus.

INPUT W 0000 100% OUTPUT W 0000 50Hz 60Hz AC DC GRID ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉶ ㉷ ㉸ ㉹ ㉺ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H

① Lüfterstatus
② PV-Eingang
③ Bluetooth-Verbindung
④ Batteriekapazität (Ladezustand)
⑤ „Power Lifting“-Modus
⑥ Schnellladen
⑦ ECO-Modus

⑧ Warnung bei niedrigem Batteriestand
⑨ Ausgangsleistung
⑩ AC-Ausgangsfrequenz
⑪ Netzanschluss
⑫ DC-Ausgang
⑬ AC-Ausgang
⑭ Verbleibende Lade-/Entladezeit

⑮ Lade-/Entladestatus
⑯ Alarm bei Hochtemperatur
⑰ Alarm bei Überstrom
⑱ Alarm bei Überlastung
⑲ Alarm bei Störung
⑳ Fortschritt der Ladung/Entladung
②1 Eingangsleistung

LCD-Hinweise
Hochfahren	LCD leuchtet auf
Herunterfahren	LCD erlischt
Wenn sie aufleuchtet, ist der Lüfter aktiviert und funktioniert ordnungsgemäß.Wenn sie blinkt, liegt möglicherweise ein Problem mit dem Lüfter vor.
Die AC2P wird über Solarpaneele aufgeladen.
Die AC2P verbindet sich über Bluetooth mit der BLUETTI App.
Die verbleibende Batteriekapazität.
Die AC2P befindet sich im Power-Lifting-Modus.
Die AC2P lädt im Lademodus „Turbo“.
Der ECO-Modus ist aktiviert, um Strom zu sparen.	[ZKST]
Die Ladezustand sinkt unter 5 %.
Die Gesamtausgangsleistung in Echtzeit.
Die Wechselstromfrequenz in Echtzeit.
Die AC2P wird über das Stromnetz geladen.
Der Gleichstromausgang wird eingeschaltet.
Der Wechselstromausgang wird eingeschaltet.
Die verbleibende Zeit für das Laden oder Entladen.
: Laden : Entladen
Die Temperatur im Inneren des Geräts ist höher als 70 °C.	[SIGNATURE]
Die AC2P nimmt zu viel Strom auf, was zu Schäden am Gerät oder an angeschlossenen Geräten führen kann.
Die AC2P ist überlastet.	[SIGNATURE]
Es liegt ein Problem mit der AC2P vor, das möglicherweise eine Fehlersuche oder Reparatur erfordert.	[SIGNATURE]
Der Balken steigt während des Ladens und sinkt während des Entladens.	[SIGNATURE]
Die gesamte Eingangsleistung.	[SIGNATURE]

7. Laden

Die AC2P unterstützt vier Lademethoden: Wechselstrom (AC), Solarstrom, Auto, und Generator.

Zu beachten:

• Vergewissern Sie sich, dass alle Kabel fest eingesteckt sind.

- Vermeiden Sie das Nasswerden des Steckers und Anschlusses, um mögliche Schäden zu vermeiden.

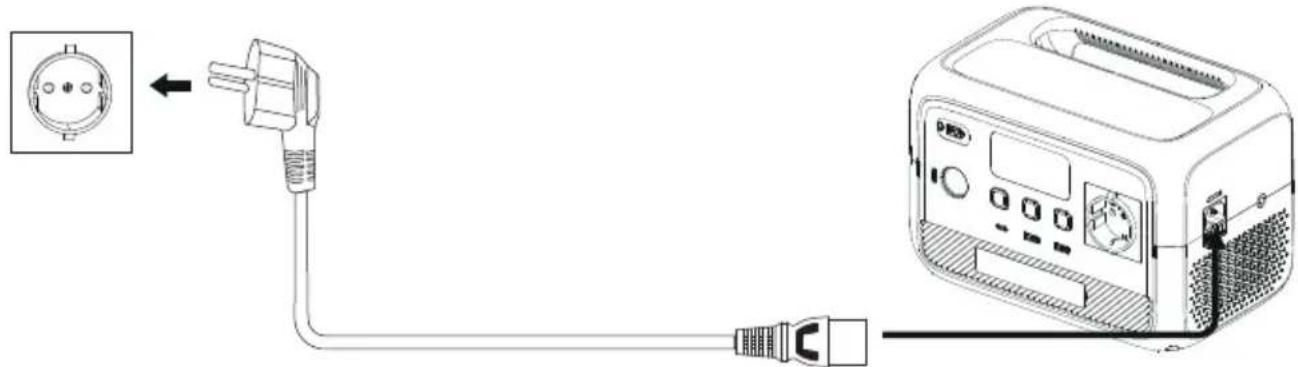

7.1 Wechselstrom laden

Schließen Sie die AC2P an eine handelsübliche Haushaltssteckdose an und starten Sie den Ladevorgang. Sobald sie vollständig aufgeladen ist, stoppt die AC2P automatisch den Ladevorgang, um eine Überladung zu vermeiden. Für eine schnelle Aufladung können Sie in der BLUETTI App das Schnellladen aktivieren, mit dem das Laden bei einer Umgebungstemperatur von 25 °C auf 80%ige Kapazität in nur 45 Minuten ermöglicht wird.

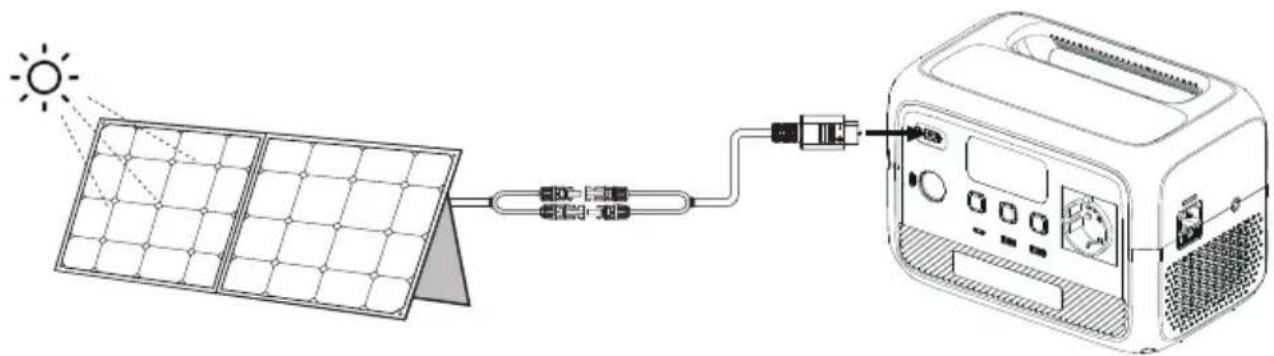

7.2 Laden von Solarstrom

Schließen Sie die Solarpaneele (in Reihe oder parallel) über das Solarladekabel an die AC2P an. Bei einer kontinuierlichen Leistungsaufnahme von 200 W beendet die AC2P den Ladevorgang automatisch nach 1,5 Stunden. Bitte beachten Sie jedoch, dass die Ladezeit je nach Wetterbedingungen, Sonneneinstrahlung, Ausrichtung der Paneele und anderen Variablen variieren kann.

Hinweis: Stellen Sie sicher, dass Ihre Solarpaneele die folgenden Anforderungen erfüllen:

Voc: 12–28 V

Stromstärke: max. 8,2 A

Leistung: max. 200 W

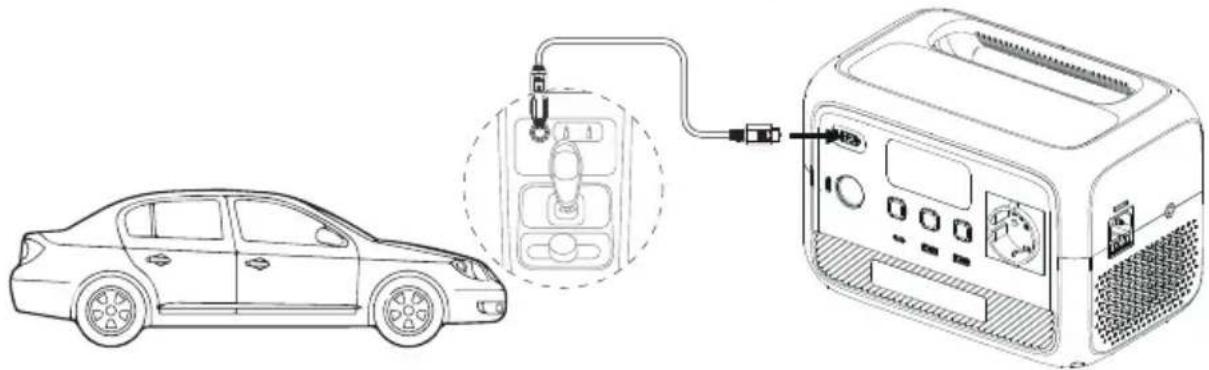

Schließen Sie AC2P über das Autoladekabel an den 12-V-Zigarettenanzünder des Fahrzeugs an. Die AC2P kann mit einer maximalen Leistung von 96 W aufgeladen werden und beendet den Ladevorgang automatisch, sobald sie vollständig aufgeladen ist.

Hinweis: Ihr Fahrzeug muss die folgenden Anforderungen erfüllen, um ein Aufladen zu ermöglichen:

• Das Fahrzeug ist in der Lage, Strom zu liefern.
- Der Motor des Fahrzeugs läuft während des Ladevorgangs.

Die AC2P verfügt über eine Funktion für das Abschalten bei Unterspannung zum Schutz der Fahrzeugbatterie während des Ladevorgangs. Wenn die Eingangsspannung unter 10,5 V fällt, unterbricht das Gerät automatisch den Ladevorgang, um eine übermäßige Entladung und eine mögliche Beschädigung der Batterie zu verhindern.

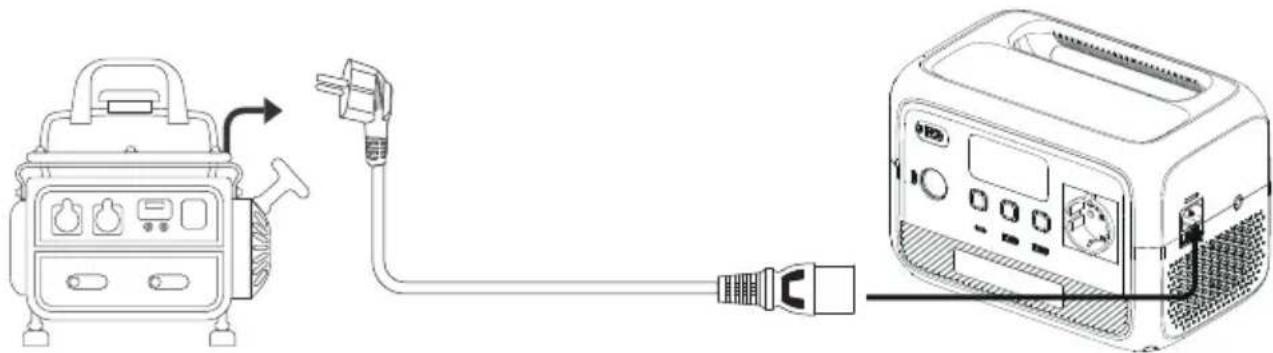

7.4 Laden per Generator

Schließen Sie die AC2P mit dem AC-Ladekabel an einen Generator an. Die AC2P beendet den Ladevorgang auch automatisch, wenn sie vollständig aufgeladen ist. Bei stabiler Generatorleistung ist dies in der Regel innerhalb von 1,4 Stunden der Fall.

Hinweis: Vergewissern Sie sich, dass Ihr Generator den AC-Ausgang mit der Ladespannung, der Frequenz und der Spannung des Netzanpassungsmodus liefert, die den Spezifikationen der AC2P entsprechen.

Wenn der Gesamtstrombedarf Ihrer angeschlossenen Geräte die Ausgangskapazität des Generators übersteigt, schalten Sie den Netzselbstanpassungsmodus ein, um einen reibungslosen Ladevorgang zu gewährleisten.

8. Entladen

8.1 Wechselstrom-Entladen

Anschluss	Technische Daten	Kompatible Ladungen
AC-Netzsteckdose x 1	230 V50 Hz/60 Hz	Geräte mit einer Leistung von bis zu 300 W.

Hinweis: Schließen Sie AC2P nicht an Lasten von mehr als 300 W an, da dies zu Schäden an der AC2P und an Ihren Geräten führen kann.

8.2 DC-Entladung

Anschluss	Bild Kompetrische Le Dungen
Zigarettenanzün-derbuchse x 1		12 V / 10 A	DC-Geräte (12 V) mit einer Leistung von bis zu 120 W.z. B. Kühlaggregat fürs Auto, Klimagerät
USB-A x 2		5 V / 2,4 A	Mobiltelefone und andere kleine Lasten.
USB-C x 1		5/9/12/15/20 V, 3 A;20 V / 5 A	Handys, Laptops usw.

Hinweis: Um eine optimale Leistung zu gewährleisten, vermeiden Sie Kurzschlüsse an den Anschlüssen und halten Sie die Batterie während der Verwendung und Lagerung trocken. Außerdem dürfen die Anschlüsse nicht blockiert oder abgedeckt werden und es muss für eine ausreichende Belüftung gesorgt werden.

9. Settings

Die AC2P ermöglicht Ihnen das Anpassen der Einstellungen entweder über die physischen Tasten oder über die BLUETTI App. Mit den Tasten am Gerät selbst haben Sie die direkte Kontrolle über verschiedene Einstellungen wie ECO-Modus, Power-Lifting-Modus, Ausgangsfrequenz, Lademodi und andere Funktionalitäten. Zusätzlich können Sie mit der BLUETTI App über eine benutzerfreundliche Schnittstelle auf Ihrem Telefon die AC2P bequem überwachen und steuern.

9.1 Moduseinstellung

Halten Sie bei eingeschalteter Anzeige die AC- und die DC-Ein/Aus-Tasten etwa 2 Sekunden gedrückt, bis die Ausgangsfrequenz blinkt, um in den Einstellmodus zu gelangen.

9.2 ECO-Modus

Die AC2P verfügt über zwei ECO-Modi, die Ihnen helfen, Strom zu sparen und die Batterielaufzeit zu verlängern:

- AC-ECO-Modus

In diesem Modus wird die AC-Leistung automatisch abgeschaltet, wenn die AC-Ausgangsleistung für eine bestimmte Zeit unter einen bestimmten Wert fällt bzw. einen bestimmten Wert beibehält.

- DC-ECO-Modus

In diesem Modus wird die DC-Leistung automatisch abgeschaltet, wenn die DC-Ausgangsleistung für eine bestimmte Zeit unter einen bestimmten Wert fällt bzw. einen bestimmten Wert beibehält.

Zu beachten:

• Die Modi AC-ECO und DC-ECO sind standardmäßig aktiviert, um Energie zu sparen, und es wird empfohlen, sie immer aktiviert zu lassen.
- Verwenden Sie die BLUETTI App, um den AC-ECO-Modus und den DC-ECO-Modus separat zu aktivieren oder zu deaktivieren. Wenn Sie die LCD-Anzeige verwenden, werden sie gleichzeitig ein- oder ausgeschaltet.
- Um eine Unterbrechung des Ladevorgangs zu vermeiden, deaktivieren Sie den ECO-Modus, wenn Sie ein kleines Gerät mit einem Stromverbrauch von weniger als 15 W aufladen.

Drücken Sie im Einstellmodus die Taste DC Power, um durch die Einstellungsoptionen zu navigieren. Wenn das Symbol ECO auf der Anzeige blinkt, drücken Sie die AC-Ein/Aus-Taste, um den ECO-Modus zu aktivieren oder zu deaktivieren.

9.3 Frequenzumschaltung

Die aktuelle Ausgangsfrequenz (50 Hz / 60 Hz) wird unten rechts auf der Anzeige angezeigt. Wenn der AC-Ausgang ausgeschaltet ist, drücken Sie im Einstellmodus die AC-Ein/Aus-Taste, um die Frequenzoptionen entsprechend Ihren Anforderungen umzuschalten.

9.4 Power-Lifting-Modus

Der Power-Lifting-Modus ist speziell für Widerstandslasten bis zu 600 W ausgelegt, z. B. Heizdecken, Wasserkocher, Haartrockner und andere Heizgeräte. Um ihn zu aktivieren, rufen Sie den Einstellmodus auf, navigieren Sie mit der DC-Ein/Aus-Taste, bis das Symbol angezeigt wird, und drücken Sie die AC-Ein/Aus-Taste, um den Modus zu aktivieren.

Hinweis: Der Power-Lifting-Modus ist standardmäßig nicht aktiviert und eignet sich nur für ohmsche Lasten mit einer Nennleistung von 300–600 W.

Obwohl die AC2P höhere Leistungsanforderungen bewältigen kann, bleibt die tatsächliche Betriebsleistung bei 300 W.

9.5 AC-Lademodus

Die AC2P unterstützt die drei AC-Lademodi „Turbo“ (Schnellladen), „Standard“ und „Silent“ (geräuschlos) zur Erfüllung der jeweiligen speziellen Anforderungen. Navigieren Sie im Einstellmodus mithilfe der DC-Ein/Aus-Taste, bis das Symbol auf dem Bildschirm blinkt (P03). Drücken Sie dann die AC-Ein/Aus-Taste, um den Modus „Turbo“ zu wählen.

Modus	Aufladezeit	Anmerkung	Symbol
Standard	2 Stunden	Dies schont die Batterie der AC2P. Dieser Modus kann nur über die BLUETTI App konfiguriert werden.	Keine
Turbo	80%ige Aufladung in 45 Minuten; vollständige Aufladung in 80 Minuten	Praktisch, wenn die Ladezeit hohe Priorität hat.
Geräuschlos	4 Stunden	Bietet einen leisen, stromsparenden Betrieb, der eine lange Batterielebensdauer sicherstellt. Dieser Modus kann nur über die BLUETTI App konfiguriert werden.	Keine

9.6 Netzselbstanpassungsmodus

Wenn Sie den AC2P mit einem Generator oder einer instabilen Netzspannung nicht richtig aufladen können, den Netzselbstanpassungsmodus über die BLUETTI App zu aktivieren, um ein stabiles, sicheres Ladeerlebnis für die AC2P und Ihre Geräte zu gewährleisten.

9.7 Beenden des Einstellmodus

Um Ihre AC2P-Einstellungen zu speichern und den Einstellmodus zu verlassen, halten Sie gleichzeitig die AC- und DC-Ein/Aus-Tasten gedrückt.

Hinweis: Wenn innerhalb von einer Minute keine Eingabe erfolgt, beendet die AC2P den Einstellmodus automatisch und es werden keine Änderungen gespeichert.

10. BLUETTII-App

Scannen Sie den nachstehenden QR-Code oder suchen Sie im App Store oder bei Google Play nach „BLUETTI“, um die BLUETTI App herunterzuladen.

Ausführliche Angaben finden Sie in der Anleitung der BLUETTI APP.

1. Technische Daten

Modell AC2P
Batteriekapazität	230,4 Wh / 9 Ah
Zellentyp	Lithium-Eisenphosphat (LiFePO4, LFP)
AC- und DC-Ladeleistung	Max. 270 W
Gewicht	3,6 kg
Abmessungen (L × W × H)	250mm × 156.5mm × 174.5mm / 9.8in × 6.1in × 6.8in
Ladetemperatur	0 °C bis 40 °C
Entladetemperatur	-20 °C bis 40 °C
Aufbewahrungstemperatur	-20 °C bis 40 °C
Luftfeuchtigkeit im Betrieb	10 % bis 90 %
AC-Ausgang
Leistung	300 W insgesamt
Spannung	230 VAC
Strom	1,3 A
Frequenz	50 Hz/60 Hz
DC-Ausgang
Zigarettenanzünderbuchse × 1	12 V DC / 10 A
USB-A × 2	5 V / 2,4 A
USB-C ×1	5/9/12/15/20 VDC, 3 A; 20 VDC / 5 A
AC-Eingang
Spannung	230 VAC
Maximalstrom	2,5 A
Frequenz	50 Hz/60 Hz
USV	Umschaltzeit ≤20 ms
Ladeleistung	Max. 270 W (0–80 % in 45 Minuten bei 10–30 °C)
Eingangsleistung	Max. 570 W (Durchgangsladen, 270 W Ladeleistung + 300 W Nutzleistung)
DC-Eingang
Schnittstelle	XT60PM-M
Leistung	Max. 200 W
Strom	Max. 8,2 A
Spannung	12 bis 28 VDC
Funkfrequenz
	Betriebsfrequenz	Maximale Sendeleistung	Modulationsverfahren
BLE5.0	2402MHz~2480MHz	-2.26dBm	GFSK

1. Anweisungen zur Bedienung der Tasten

Bedienung Funktion		Beschreibung
Drücken Sie die Taste AC Power	Wechselstromausgang ein-/ausschalten	/
Drücken Sie die Taste DC Power	Schalten Sie den USB-A ein/aus, USB-C, DC-Ausgang	/
Die AC- und DC-Ein/Aus-Tasten gleichzeitig drücken und für mehr als 2 Sekunden halten, bis die Ausgangsfrequenz blinkt	Aufrufen/verlassen des Einstellungsmodus	Im Einstellungsmodus leuchten die Symbole für die derzeit aktivierten Funktionen mit Ausnahme des blinkenden Symbols für die Ausgangsfrequenz weiterhin.Wenn innerhalb von einer Minute keine Eingabe erfolgt, beendet die AC2P den Einstellmodus automatisch und es werden keine Änderungen gespeichert.
Drücken Sie die Taste DC Power im Einstellmodus drücken	Navigieren Sie durch die Einstellungselemente	Das blinkende Einstellungselement ist ausgewählt und kann bearbeitet werden. Im Einstellmodus werden die entsprechenden Codes auf der linken Seite angezeigt:P01: AusgangsfrequenzP03: LademodusP04: Power-Lifting-ModusP05: ECO-ModusP06: Bluetooth
Drücken Sie die Taste AC Power drücken, wenn die Einstelloption blinkt	Die ausgewählte Funktion aktivieren/deaktivieren	/
Die DC-Ein/Aus-Taste im Einstellmodus gedrückt halten	Umschalten der Statusseite	Die entsprechenden Informationen können Sie auf der Statusseite einsehen.SF : SeriennummerFF : FehlercodeHH : Historische FehlerHF : Version

13. Fehlerbehebung

Halten Sie im Einstellmodus die DC-Ein/Aus-Taste länger als 2 Sekunden gedrückt, bis der Fehlercode auf der Anzeige angezeigt wird. In der nachstehenden Tabelle finden Sie nützliche Hinweise.

Fehlercode	Betahnejbrabgl		Fehlerbehebung
E001		Überlastung Wechselrichter	Prüfen Sie, ob der Stromverbrauch der angeschlossenen Geräte zu hoch ist. Verringern Sie gegebenenfalls die Last.
E002		Übertemperaturschutz des Wechselrichters, Wechselstromausgang aus	Warten Sie etwa 10 Minuten, bis das Gerät abgekühlt ist, und schalten Sie dann den Wechselstromausgang wieder ein.
E003		Kurzschluss Wechselrichter	1. Prüfen Sie, ob der Stromverbrauch der angeschlossenen Geräte zu hoch ist. 2. Prüfen Sie, ob eines der elektrischen Geräte einen Kurzschluss verursacht.
E033		PV-Überspannung	Vergewissern Sie sich, dass die PV-Eingangsspannung im Bereich von 12–28 VDC liegt.
E039		PV-Übertemperatur	Warten Sie etwa 10 Minuten, bis das Gerät abgekühlt ist, und aktivieren Sie dann den PV-Eingang wieder.
E065		Kurzschluss im DC-Ausgang	1. Prüfen Sie, ob der Stromverbrauch der angeschlossenen Geräte zu hoch ist. 2. Prüfen Sie, ob eines der elektrischen Geräte einen Kurzschluss verursacht.
E067		Überstrom DC-Ausgang	Prüfen Sie, ob der Stromverbrauch der angeschlossenen Geräte zu hoch ist. Verringern Sie gegebenenfalls die Last.
E068		Kurzschluss im DC-Ausgang	Warten Sie etwa 10 Minuten, bis das Gerät abgekühlt ist, und starten Sie dann Ihre Geräte neu.
E085		Ladetemperatur zu hoch	Lassen Sie das Gerät vor dem Laden abkühlen.
E086		Ladetemperatur zu niedrig	Achten Sie darauf, dass sich das Gerät in einer Umgebungstemperatur von 0 – 40 °C befindet.
E087		Entladetemperatur zu hoch	Lassen Sie das Gerät vor dem Entladen abkühlen.
E088		Entladetemperatur zu niedrig	Achten Sie darauf, dass sich das Gerät in einer Umgebungstemperatur von -20 – 40 °C befindet.
E113		Überspannung im Netz	Prüfen Sie, ob die Netzspannung zu hoch ist. Ändern Sie die Eingangsquelle, falls erforderlich.
E114		Unterspannung im Netz	Prüfen Sie, ob die Netzspannung zu niedrig ist. Ändern Sie die Eingangsquelle, falls erforderlich.
E115		Überfrequenz im Netz	Prüfen Sie, ob die Netzfrequenz zu hoch ist. Wenden Sie sich bei Bedarf an Ihren örtlichen Stromversorger.
E116		Unterfrequenz im Netz	Prüfen Sie, ob die Netzfrequenz zu niedrig ist. Wenden Sie sich bei Bedarf an Ihren örtlichen Stromversorger.
Sonstige	/	/	Wenden Sie sich bitte an den BLUETTI Support, um Unterstützung zu erhalten.

Anhang 1 Schätzung der Betriebszeit

Wenn Sie die Betriebszeit der AC2P abschätzen möchten, müssen Sie die versorgte Last berücksichtigen:

Betriebszeit = Batteriekapazität (Wh) x DoD x η ÷ (Nutzleistung + Eigenverbrauch der AC2P)

Hinweis: DoD (Depth of Discharge) steht für die Entladungstiefe. Die AC2P arbeitet mit 90% Entladungstiefe, um eine längere Batterielebensdauer sicherzustellen.

ist der Umwandlungswirkungsgrad des Wechselrichters, der bei der AC2P in der Regel über 85 % liegt. Der Eigenverbrauch der AC2P beträgt etwa 12 W.

Beispiel: Wenn Sie ein 40-W-Kühlaggregat anschließen, können Sie es etwa 3.4 Stunden lang betreiben.

Betriebszeit = 230,4 Wh × 90 % × 85 % ÷ (40 W + 12 W) ≈ 3.4 Stunden.

Bitte beachten Sie, dass die angegebene geschätzte Betriebszeit nur als

Anhaltspunkt dient und je nach den tatsächlichen Nutzungsbedingungen

variieren kann. Faktoren wie niedrige Temperaturen und übermäßige Belastungen können die Batteriekapazität erheblich beeinträchtigen, was zu einer Verkürzung der durchschnittlichen Betriebszeit führt.

Anhang 2 FAQ

F1: Woher weiß ich, ob meine Geräte mit diesem Produkt harmonieren?

A: Ermitteln Sie die Dauergesamtlast Ihrer Geräte. Wenn die maximale Ausgangsleistung der AC2P (300 W) nicht überschritten wird, können Sie Ihre Geräte mit dieser Powerstation betreiben. Hinweis: Manche Geräte mit integrierten Motoren oder Kompressoren können mit dem Zwei- bis Vierfachen der Nennleistung anlaufen, was die AC2P leicht überlasten kann.

F2: Kann ich dieses Produkt mit Solarpaneelen anderer Hersteller laden?

A: Ja, das können Sie. Achten Sie jedoch darauf, dass Ihre Solarpaneele eine Leerlaufspannung von 12–28 V und MC4-Stecker haben. Es ist auch wichtig, stets nur dieselbe Art von Solarpaneelen zu verwenden.

F3: Kann damit gleichzeitig ge- und entladen werden?

A: Ja. Das Durchgangsladen wird unterstützt. Die AC2P besitzt eine hochwertige LiFePO _4 -Batterie und ein eigenes Batteriemanagementsystem (BMS), damit sie gleichzeitig ge- und entladen werden kann.

F4: Warum ist die Ladeleistung häufig zu niedrig?

A: Die AC2P besitzt ein integriertes intelligentes BMS, das die Ladeleistung automatisch abhängig von Batterietemperatur und Ladezustand anpasst. Dadurch wird die Batterie geschützt und ihre Haltbarkeit verlängert.

AC2P
