Produkttyp	Digitale Multimeterzange
Marke	PeakTech
Modell	1610
Abmessungen (L x H x T)	80 x 229 x 40 mm
Gewicht	300 g
Spannungsversorgung	9-V-Batterie (NEDA 1604 oder gleichwertig)
Anzeige	LCD-Bildschirm 3 ¾-stellig, 4000 Punkte, hintergrundbeleuchtet
Überspannungskategorie	CAT III 600 V
Verschmutzungsgrad	2
Messfunktionen	AC/DC-Spannung (600 V), AC-Strom (1000 A), Widerstand (40 MΩ), Kapazität (100 µF), Frequenz (10 MHz), Temperatur (-50 °C bis 1000 °C), Diodentest, Durchgangstest
Zangenöffnung	Bis zu 35 mm Leiterdurchmesser
Sicherheit	Doppelte Isolierung, Überlastschutz bis 600 V AC/DC für Spannungseingänge, automatische Abschaltung nach 30 Min.
Wartung und Reinigung	Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch; verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel
Reparierbarkeit und Ersatzteile	Wartungs- und Reparaturarbeiten sollten von einem qualifizierten Kundendiensttechniker durchgeführt werden
Allgemeine Informationen	Bedienungsanleitung verfügbar in Französisch, Deutsch, Englisch, Spanisch, Italienisch; Lieferumfang: Zange, Messleitungen, Batterie, Tasche, Bedienungsanleitung, Temperaturfühler Typ K

Häufig gestellte Fragen - 1610 PeakTech

Wie wechsle ich die Batterie der PeakTech 1610 Zange?

Schalten Sie das Gerät aus und trennen Sie alle Kabel. Lösen Sie die Schraube der Batteriefachabdeckung, entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue 9-V-Batterie (NEDA 1604). Setzen Sie die Abdeckung wieder auf und schrauben Sie sie fest. Entsorgen Sie die verbrauchte Batterie ordnungsgemäß.

Was ist die maximal messbare Spannung mit diesem Multimeter?

Die maximal zulässige Eingangsspannung beträgt 600 V AC/DC. Überschreiten Sie diesen Wert niemals, um Stromschlag oder Zerstörung des Geräts zu vermeiden.

Wie messe ich Wechselstrom mit der Zange?

Drehen Sie den Drehschalter auf einen AC-Strombereich (40 A, 400 A oder 1000 A). Öffnen Sie die Zange mit dem Zangenöffner, fassen Sie einen einzelnen Leiter, schließen Sie die Zange und lesen Sie den Wert auf dem Display ab. Achten Sie darauf, dass der Leiter für eine genaue Messung zentriert ist.

Wie teste ich die Durchgangsprüfung eines Stromkreises?

Stellen Sie den Drehschalter auf die Position '·)'. Schließen Sie das schwarze Kabel an COM und das rote an V/Ω an. Berühren Sie die Prüfspitzen an den spannungslosen Stromkreis. Wenn der Widerstand kleiner als 100 Ω ist, ertönt ein akustisches Signal.

Kann ich Kondensatoren unter Spannung messen?

Nein, Kondensatoren müssen vor jeder Messung entladen werden. Verwenden Sie einen 100-kΩ-Widerstand, um sie zu entladen. Messen Sie niemals einen Kondensator unter Spannung (Gefahr von Stromschlag und Beschädigung).

Wie verwende ich die Data-Hold-Funktion?

Drücken Sie die Taste 'HOLD', um den gemessenen Wert auf dem Display einzufrieren. Das Symbol HOLD wird angezeigt. Drücken Sie erneut, um zum Normalmodus zurückzukehren.

Was tun, wenn das Display 'OL' anzeigt?

'OL' bedeutet Over Load (Überlast). Dies zeigt an, dass der Messwert den gewählten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich oder überprüfen Sie den Stromkreis auf Fehler.

Welcher Temperaturfühler wird mitgeliefert?

Das PeakTech 1610 wird mit einem Thermoelement-Temperaturfühler Typ K geliefert. Schließen Sie ihn über den Adapter an die Eingänge V/Ω (+) und COM (-) an und wählen Sie die Funktion °C/°F.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten, die in das Gerät eindringen könnten.

Was tun, wenn das Batteriesymbol leuchtet?

Das BAT-Symbol zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie schnell, um ungenaue Messungen zu vermeiden. Befolgen Sie die in der Anleitung beschriebene Vorgehensweise zum Batteriewechsel.

BEDIENUNGSANLEITUNG 1610 PeakTech

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Maximal zulässige Eingangsspannungen von 600V AC/DC nicht überschreiten.
* Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen

werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.

* Messungen von Spannungen über 35 V DC oder 25 V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

* Bei Widerstandsmessungen keine Spannungen anlegen!

* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.

* Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.

* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter Sonnen-einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)

* Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
* Drehen Sie während einer Strom- oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Keine technischen Veränderungen am Gerät vornehmen.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
* -Messgeräte gehören nicht in Kinderhände-

ACHTUNG!

Hinweis zur Benutzung der beiliegenden

Sicherheitsprüfleitungen entsprechend der Norm

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist.

1.1. Am Gerät befindliche Hinweise und Symbole

ACHTUNG! Entsprechende Abschnitte in der Bedienungsanleitung beachten!

Dieses Messgerät wurde auf „geprüfte Sicherheit“, nach dem Geräte- und Produktsicherheitsgesetz (GPSG), getestet

Hochspannung! Vorsicht, extreme Verletzungsgefahr durch elektrischen Schock.

oelt isoliert

Wechselstrom

Gleichstrom

Messungen nahe starken magnetischen Feldern oder elektrischen Störfeldern können das Messergebnis negativ beeinträchtigen. Darüber hinaus reagieren Messgeräte empfindlich auf elektrische Störsignale jeglicher Art. Dies sollte beim Messbetrieb durch entsprechende Schutzmaßnahmen berücksichtigt werden.

2. Einführung

2.1. Auspacken des Gerätes und Überprüfen d. Lieferumfanges

Gerät vorsichtig aus der Verpackung nehmen und Lieferung auf Vollständigkeit überprüfen. Zum Lieferumfang gehören:

Zangenmessgerät, Prüfleitungen, Batterie, Tragetasche, Bedienungsanleitung, Temperaturfühler

Schäden, bzw. fehlende Teile bitte sofort beim zuständigen Händler reklamieren.

3. Technische Daten

Anzeige

P 1610: 3 34 -stellige 17 mm LCD-Anzeige mit einer max. Anzeige von 3999 und Anzeige der Funktionssymbole

P 1615: 3 34 -stellige 17 mm LCD-Anzeige mit einer max. Anzeige von 3999 und Anzeige der Funktionssymbole

P 1625: 3 34 -stellige 15 mm LCD-Anzeige mit einer max. Anzeige von 3999 und Anzeige der Funktionssymbole; 42-Segment Analog-Balkengrafik

Polarität automatische Umschaltung (bei negativen Messwerten Minussymbol (-) vor der Messwertanzeige)

Überlastanzeige „OL“ im Anzeigefeld

Batteriezustands- Batteriesymbol leuchtet bei ungenügender anzeige Batteriespannung

Messfolge 2 x pro Sekunde, 20 x pro Sek. analoge Balkengrafik (P 1625) 2 x pro Sekunde (P 1610, P 1615)

Abschaltautomatik P 1610: 30 Minuten / P 1615: 35 Minuten / P 1625: 20 Minuten

Spannungsversorgung 9 V-Blockbatterie

Max. Leiterdurch- messer 35 mm

Betriebstemp- bereich -10...50°C bei max. 85 % R.H.

Lagertemp.-

bereich -30...+60°C bei max. 85 % R.H.

max. Betriebshöhe 3.000 m ü.M.

Abmessungen 80 (B) x 229 (H) x 40 (T) mm

Gewicht 300 g

3.1. Maximal zulässige Eingangswerte

Funktion	Max. Eingang
A AC, A DC (P 1615, P 1625)	1000 A
V DC, V AC	600 V DC/AC
Widerstand, Diode,Durchgangsprüfung, Frequenz,Arbeits-zyklus, Kapazität	250 V DC/AC
Temperatur (°C/°F)	60 V DC/24 V AC

4. Spezifikationen

4.1. Gleichspannung

Modell	Bereich	Auflösung	Genauigkeit
P 1610	400 mV	100 μV	± 0,8% v.M. + 3 dgt
	4 V	1 mV	± 1,5% v.M. + 3 dgt
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,0% v.M. + 3 dgt
P 1615	400 mV	100 μV	± 0,8% v.M. + 3 dgt
	4 V	1 mV	± 1,5% v.M. + 3 dgt
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,0% v.m. + 3 dgt
P 1625	400 mV	100 μV	± 0,8% v.M. + 2 dgt
	4 V	1 mV	± 1,5% v.M. + 2 dgt
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,0% v.M. + 2 dgt

Uberlastschutz: 600V AC/DC

4.2. Wechselspannung

Modell	Bereich	Auflösung	Genauigkeit
P 1610	400 mV	100 μV	± 0,8% v.M. + 20 dgt
	4 V	1 mV	± 1,8% v.M. + 5 dgt.
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,5% v.M. + 5 dgt.
P 1615	400 mV	100 μV	± 0,8% v.M. + 20 dgt.
	4 V	1 mV	± 1,8% v.M. + 5 dgt.
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,5% v.M. + 5 dgt.
P 1625 (Echt-Effektiv)	400 mV	100 μV	± 1,0% v.M. + 10 dgt.
	4 V	1 mV	± 1,5% v.M. + 8 dgt.
	40 V	10 mV
	400 V	100 mV
	600 V	1 V	± 2,0% v.M. + 8 dgt.

Überlastschutz: 600 V AC/DC

Frequenz-Bereich: 50/60 Hz

4.3. Gleichstrom

Modell	Bereich	Auflösung	Genauigkeit
P 1615	40 A	10 mA	± 2,8% v.M. + 10 dgt.
	400 A	100 mA	± 2,8% v.M. + 5 dgt.
	1000 A	1 A	± 3,0% v.M. + 5 dgt.
P 1625	40 A	10 mA	± 2,8% v.M. + 10 dgt.
	400 A	100 mA	± 2,8% v.M. + 8 dgt.
	1000 A	1 A	± 3,0% v.M. + 8 dgt.

Überlastschutz: 1000 A

PeakTech 1615: Positionsfehler ± 1% v. Messwert

4.4. Wechselstrom

Modell	Bereich	Auflösung	Genauigkeit
P 1610	40 A	10 mA	± 2,5% v.M. + 10 dgt.
	400 A	100 mA	± 2,5% v.M. + 5 dgt.
	1000 A	1 A	± 3,0% v.M. + 4 dgt.
P 1615	40 A	10 mA	± 3,0% v.M. + 10 dgt.
	400 A	100 mA	± 3,0% v.M. + 5 dgt.
	1000 A	1 A	± 3,0% v.M. + 5 dgt.
P 1625 (Echt-Effektiv)	40 A	10 mA	± 2,8% v.M. + 10 dgt.
	400 A	100 mA	± 2,8% v.M. + 8 dgt.
	1000 A	1 A	± 3,0% v.M. + 8 dgt.

Uberlastschutz: 1000 A

PeakTech 1610 / 1615: Positionsfehler ± 1% v. Messwert

Frequenz-Bereich: 50/60 Hz

4.5. Widerstandsmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 1610	400 Ω	100 mΩ	± 1,0% v.M. + 4 dgt.
	4 kΩ	1 Ω	± 1,5% v.M. + 2 dgt.
	40 kΩ	10 Ω
	400 kΩ	100 Ω
	4 MΩ	1 kΩ	± 2,5% v.M. + 3 dgt.
	40 MΩ	10 kΩ	± 3,5% v.M. + 5 dgt.
P 1615	400 Ω	100 mΩ	± 1,0% v.M. + 4 dgt.
	4 kΩ	1 Ω	± 1,5% v.M. + 2 dgt.
	40 kΩ	10 Ω
	400 kΩ	100 Ω
	4 MΩ	1 kΩ	± 1,5% v.M. + 2 dgt.
	40 MΩ	10 kΩ	± 2,5% v.M. + 3 dgt.
P 1625	400 Ω	100 mΩ	± 1,0% v.M. + 4 dgt.
	4 kΩ	1 Ω	± 1,5% v.M. + 2 dgt.
	40 kΩ	10 Ω
	400 kΩ	100 Ω
	4 MΩ	1 kΩ	±2,5% v.M. + 5 dgt.
	40 MΩ	10 kΩ	± 3,5% v.M. + 10 dgt.

Uberlastschutz: 250 V AC/DC

4.6. Kapazitätsmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 1610	40 nF	10 pF	± 5,0% v.M. + 100 dgt
	400 nF	100 pF	± 3,0% v.M. + 5 dgt
	4 μF	1 nF	± 3,5% v.M. + 5 dgt
	40 μF	10 nF
	100 μF	100 nF	± 5,0% v.M. + 5 dgt
P 1615	40 nF	10 pF	± 5,0% v.M. + 100 dgt
	400 nF	100 pF	± 3,0% v.M. + 5 dgt
	4 μF	1 nF	± 3,5% v.M. + 5 dgt
	40 μF	10 nF
P 1625	100 μF	100 nF	± 5,0% v.M. + 5 dgt
	4 nF	1 pF	± 5,0% v.M. + 30 dgt
	40 nF	10 pF	± 5,0% v.M. + 20 dgt
	400 nF	100 pF	± 3,0% v.M. + 5 dgt
	4 μF	1 nF
	40 μF	10 nF
	400 μF	100 nF	± 4,0% v.M. + 10 dgt
	4 mF	1 μF	± 4,5% v.M. + 10 dgt
	40 mF	10 μF	± 5,0% v.M. + 10 dgt

Uberlastschutz: 250 V AC/DC

4.7. Frequenzmessungen

Modell	Bereich	Auflösung	Genauigkeit	Em-pfindlichkeit
P 1610	5 Hz	1 mHz	±1,5%v.M.+ 5 dgt	10 V_eff min.
	50 Hz	10 mHz	±1,2% v.M.+ 2 dgt
	500 Hz	100 mHz
	5 kHz	1 Hz
	50 kHz	10 Hz
	500 kHz	100 Hz
	5 MHz	1 kHz	±1,5%v.M.+10dgt
	10 MHz	10 kHz
P 1615	5 Hz	1 mHz	±1,5% v.M.+ 5 dgt	10 V_eff min.
	50 Hz	10 mHz	±1,2% v.M.+ 2 dgt
	500 Hz	100 mHz
	5 kHz	1 Hz
	50 kHz	10 Hz
	100 kHz	100 Hz
P 1625	4 kHz	1 Hz	±1,5% v.M.+ 2 dgt	5 V_eff min.

Uberlastschutz: 250 V AC/DC

4.8. Arbeitszyklus

Modell	Bereich	Auflösung	Genauigkeit
P 1610	0,5...99,0 %	0,1%	± 1,2% v.M.+2 dgt.
	Pulsweite: 100 μs – 100 ms
P 1615	0,5...99,0 %	0,1%	± 1,2% v.M.+2 dgt.
	Pulsweite: 100 μs – 100 msFrequenz: 5 Hz – 100 kHz

Überlastschutz: 250 V AC/DC

4.9. Temperaturmessungen

Modell	Bereich	Auflösung	Genauigkeit
P 1610	-50... 400°C	0,1 °C	±3,0% v.M. + 5 dgt.
	400...1000°C	1 °C
	-58... 400°F	0,1 °F	±3,0% v.M. + 7 dgt.
	400...1832°F	1 °F
P 1615	-20...1000°C	1 °C	±3,0% v.M. + 5 dgt.
	-4... 1832°F	1 °F	±3,0% v.M. + 7 dgt.
P 1625	-40...1000°C	1 °C	±2,5% v.M. + 3 dgt.
	-40...1832°F	1 °F	±2,5% v.M. + 5 dgt.

Überlastschutz: 60 V DC / 24 V AC

4.10. Durchgangsprüfung

Modell	Tonsignal-Grenzwert	Teststrom
P 1610	< 100 Ω	< 1 mA
P 1615	< 100 Ω
P 1625	< 35 Ω

Überlastschutz: 250 V AC/DC

4.11. Diodentest

Modell	Teststrom	Spannung bei offener Last
P 1610	0,3 mA	1,5 V
P 1615
P 1625

Uberlastschutz: 250 V AC/DC

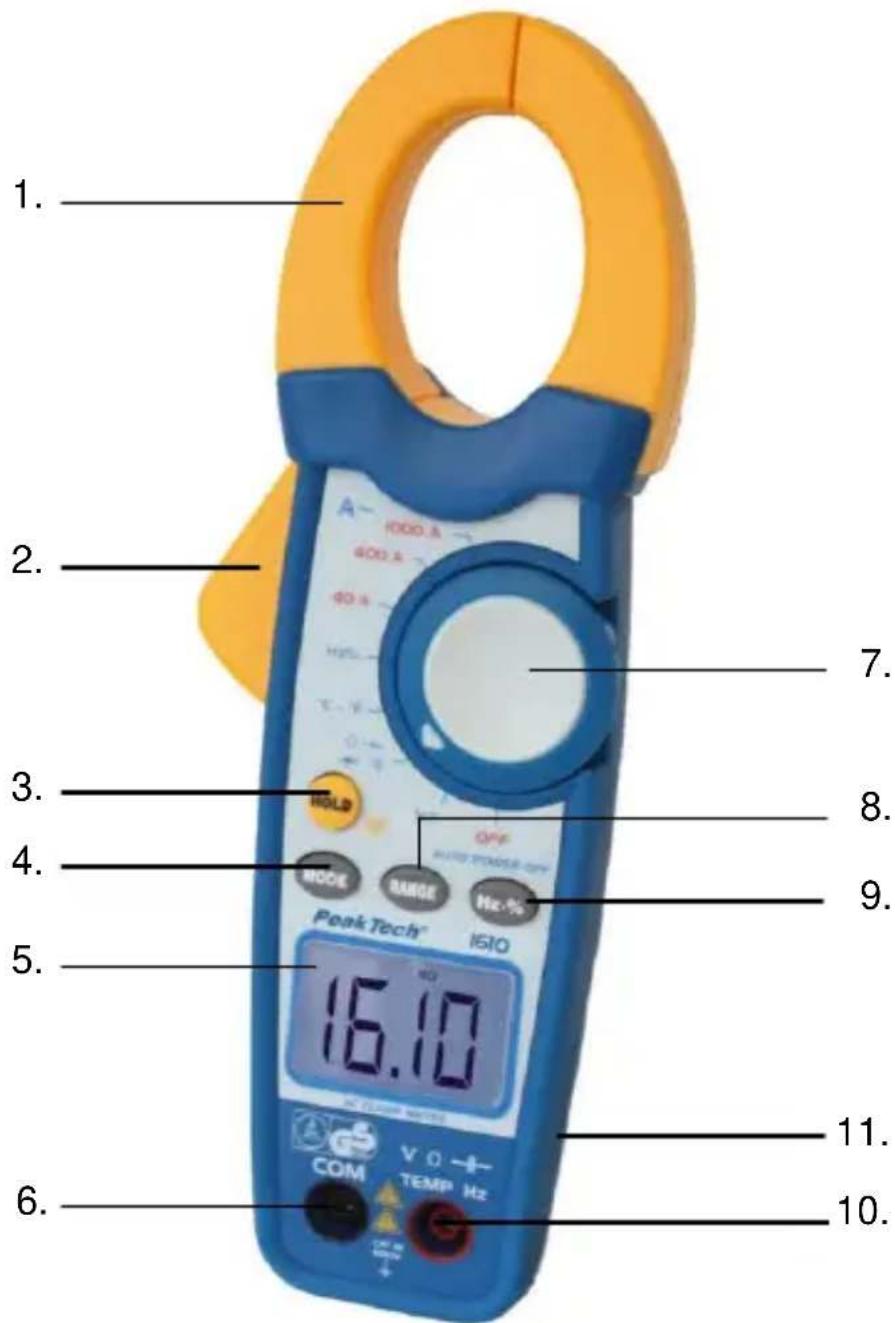

5. Bedienelemente und Anschlüsse am Gerät

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12 16.10 COM V 0 -+ TEMP Hz Peak Tech® ISIO OFF AUTO POWER OFF H2 % + - + - + -

Vorderansicht des Gerätes P 1610

1. Zange

2. Taste für Data-Hold / Hintergrundbeleuchtung

3. LCD-Display

4. Funktionswahlschalter

5. Hz/%duty-Taste

6. Batteriefachdeckel

7. Zangenöffner

8. Mode-Taste

9. COM-Eingang

10. Bereichswahltaste

11. VΩ°C°F-Buchse

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 16.15 COM V. O TEMP Hz PeakTech® IGIS

Vorderansicht des Gerätes 1615

1. Zange
2. Zangenöffner
3. Taste für Data-Hold / Hintergrundbeleuchtung
4. Mode-Taste
5. Hz%-Taste 6. LCD-Display
6. COM-Eingang
7. Funktionswahlschalter
8. Zero-Taste

9. Bereichswahltaste

10. VΩ-Buchse

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 16.25° PeakTech® I62S COM V D +- TEMP H2 COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM COM Com

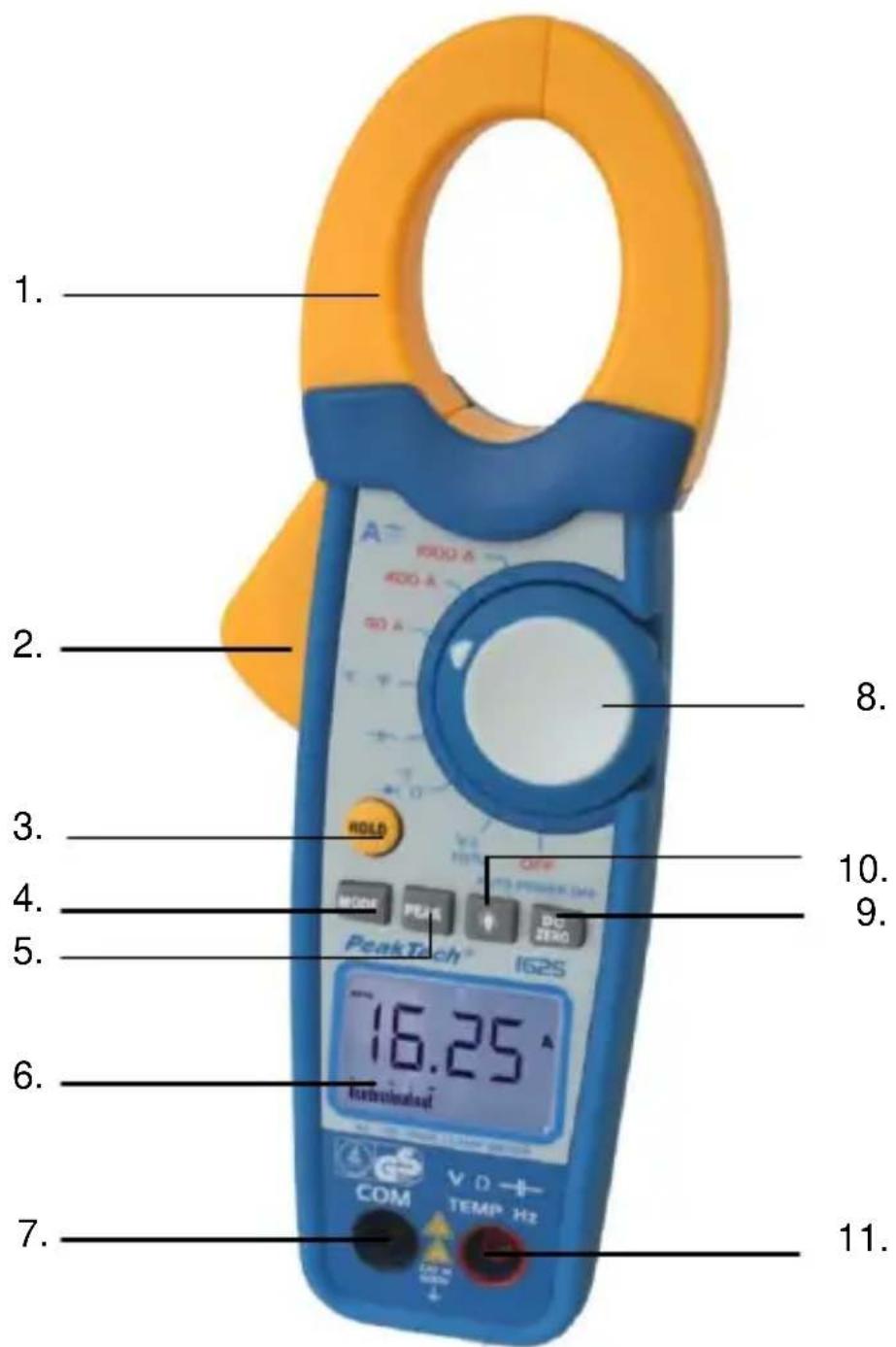

Vorderansicht des Gerätes 1625

1. Zange 2. Zangenöffner
2. Taste für Data-Hold 4. Mode-Taste
3. Peak-Hold-Taste 6. LCD-Display
4. COM-Eingang 8. Funktionswahlschalter

5. Zero-Taste 10. Taste für Hintergrundbeleuchtung

6. VΩ-Buchse

COM-Eingangsbuchse

Zum Anschluss der schwarzen Prüfleitung bei allen Messfunktionen, ausgenommen Strommessungen.

V/Hz/Ω-Eingangsbuchse

Zum Anschluss der roten Prüfleitung bei Spannungs-, Frequenz-, Kapazitäts- und Widerstandsmessungen, sowie für die Durchgangs- und Diodenprüffunktionen des Gerätes.

LCD-Anzeige

Messwertanzeige mit automatischer Anzeige der Funktionssymbole.

Bereichs-/Funktionswahlschalter

Zur Wahl der Messfunktion und des gewünschten Bereiches.

Taste zur manuellen Bereichswahl (Range)

Beim Drücken der Taste wird automatisch auf manuelle Bereichswahl umgeschaltet, das Funktionssymbol AUTO erlischt. Bei Umschaltung auf die manuelle Bereichswahl bleibt der vor der Umschaltung zuletzt gewählte Bereich erhalten.

Zur Änderung des Bereiches Taste RANGE wiederholt drücken, bis der gewünschte Bereich angezeigt wird.

Zur Rückkehr zu automatischer Bereichswahl, RANGE - Taste für mindestens 2 Sek. gedrückt halten. Das Umschalten auf automatische Bereichswahl wird durch Aufleuchten des Funktionssymbols „AUTO“ angezeigt.

HOLD-Taste

Zur Aktivierung bzw. Aufhebung der Messwert-Haltfunktion. Beim Drücken der HOLD-Taste wird der Messwert in der LCD-Anzeige eingefroren und das Funktionssymbol HOLD leuchtet auf. Zum Verlassen der HOLD-Funktion, Taste HOLD erneut drücken.

ZERO-Taste (P 1625)

Für Relativwertmessungen. Zur Speicherung des angezeigten Messwertes als Referenzwert. Bei Relativwertmessungen entspricht der angezeigte Messwert immer dem Differenzwert zwischen dem gespeicherten und dem gemessenen Signal. Bei einem gespeicherten Referenzwert von 24 V z. B. und einem aktuellen Messwert von 12,5 V würde in der LCD-Anzeige die Messwertanzeige –11.50 V erscheinen. Ist der gemessene Wert mit dem gespeicherten Referenzwert identisch, zeigt die LCD-Anzeige den Wert 0. Die Taste dient gleichzeitig der Nulleinstellung bei DC-Messungen.

Transformerzange

Zur Messung von Gleich- und Wechselströmen. Die Plusmarkierung identifiziert die Flussrichtung des Gleichstromes durch den in der Zange befindlichen Leiter. Der angezeigt Messwert ist positiv.

PEAK-Taste (P 1625)

Zur Messung des Spitzenwertes bei Wechselstrommessungen. Zur Aktivierung der Spitzenwert-Haltefunktion, Wechselstrommessfunktion und -bereich mit dem Funktions-

/Bereichswahlschalter wählen und anschließend die PEAK-Taste drücken. Das Funktionssymbol „P“ erscheint in der Anzeige. Der Spitzenwert des anliegenden Signals wird im digitalen Speicher des Gerätes langfristig gespeichert. Zur Rückkehr zu normalen Messbetrieb PEAK-Taste erneut drücken.

Zangenöffner

Zum Offnen der Zange. Beim Loslassen des Zangenöffners wird Die Zange automatisch wieder geschlossen.

ZERO-Taste (P 1615)

Die Taste dient zur Nulleinstellung bei DC-Messungen. Vor Beginn der Messung DC-Taste drücken, bis in der LCD-Anzeige der Wert „0“ angezeigt wird.

6. Messbetrieb

ACHTUNG! Vor Aufnahme des Messbetriebes Gerät und Zubehör auf eventuelle Beschädigungen kontrollieren.

Prüfleitungen auf Knicke und/oder blanke Drähte überprüfen. Bei Anschluss an das Zangenmessgerät Prüfleitungen auf festen Sitz in den Anschlussbuchsen überprüfen. Bestehen Zweifel am einwandfreien Zustand des Gerätes oder Zubehörs, keine Messungen vornehmen und das Gerät durch Fachpersonal überprüfen lassen.

6.1. Spannungsmessungen

1. Messschaltung spannungslos schalten und Kondensatoren entladen.
2. Gewünschte Messfunktion (AC/DC) und erforderlichen Messbereich mit dem Funktions-/Bereichswahlschalter wählen. Bei unbekannten Messgrößen aus Sicherheitsgründen immer den höchsten Messbereich wählen und – falls erforderlich – später auf einen niedrigeren Bereich umschalten.
3. Schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
4. Rote Prüfleitung an den V/Ω-Eingang anschließen und beide Prüfleitungen über die zu messende Spannungsquelle anlegen. Betriebsspannung wieder an die Messschaltung anlegen und Messwert in der LCD-Anzeige ablesen.

ACHTUNG! Maximal zulässige Eingangsspannung von 600 V AC/DC nicht überschreiten. Bei Überschreitung besteht die Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes. Ein maximaler Spannungsunterschied von 600 V zwischen dem COM-Eingang und Erde darf nicht überschritten werden.

1. Nach Durchführung sämtlicher Messungen, Messschaltung wieder spannungslos schalten, Kondensatoren entladen und Prüfleitungen anschließend von der Messschaltung abziehen.

6.2. Strommessungen

ACHTUNG! Die Transformatorzange ist für Strommessungen mit einem maximalen Spannungsunterschied von 600 V zwischen dem zu messenden Leiter und Massepotential ausgelegt. Strommessungen an Leitern mit einem höheren Spannungsunterschied in Bezug auf Masse können zur Beschädigung des Zangenmessgerätes, der Messschaltung und/oder Verletzungen des Bedieners führen. Vor dem Öffnen der Zange zur Aufnahme des zu messenden Stromleiters alle Prüfleitungen von den Eingängen des Zangenmessgerätes abziehen.

Die Transformatorzange ist bis max. 600 V (max. für 1 Minute) gegen Überlast geschützt. Keine unbekannten Stromgrößen messen! Maximal zulässigen Messstrom auf keinen Fall überschreiten!

1. Abhängig von der gewünschten Messfunktion, Funktions-/ Bereichs-Wahlschalter in Stellung 40 A, 400A bzw. 1000A AC oder 40A, 400A bzw. 1000A DC (P 1615 / P 1625) drehen.
2. Zange mit dem Zangenöffner öffnen und zu messenden Leiter in die Zange nehmen. Zange durch Loslassen des Zangenöffners schließen. Darauf achten, dass die Zange vollständig schließt.
3. Messwert in der LCD-Anzeige des Zangenmessgerätes ablesen. Für genaue Messergebnisse sollte darauf geachtet werden, dass sich der Leiter mittig in der Zange befindet und der entsprechende Messbereich gewählt ist.
4. Nach erfolgter Messung Zange öffnen und vom Leiter entfernen.

6.3. Widerstandsmessungen

ACHTUNG!

Widerstandsmessungen oder Durchgangsprüfungen an spannungsführenden Bauteilen oder Schaltungen können zur Beschädigung des Zangenmessgerätes, des Bauteiles bzw. der

Schaltung und/oder Verletzungen des Messpersonals führen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen! Die

Widerstandsschaltung des Gerätes ist mit einer elektronischen Überlastschutzschaltung abgesichert. Eine Beschädigung des Gerätes ist daher unwahrscheinlich, aber nicht völlig auszuschließen. Dies gilt auch für die Gefahr eines elektrischen Stromschlages bei unsachgemäßem Gebrauch des Gerätes.

Zur Messung wie beschrieben verfahren:

1. Zu messenden Widerstand bzw. zu messende Schaltung spannungslos schalten und Kondensatoren in der Schaltung entladen. ACHTUNG! Widerstandsmessungen an spannungsführenden Bauteilen können bei Überschreitung des max. Überlastschutzes von 250 V AC/DC das Gerät beschädigen.
2. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/Ω-Eingang anschließen.
3. Funktions-/Bereichswahlschalter in Stellung „Ω“ drehen.
4. Prüfleitungen über den zu messenden Widerstand anlegen (vorher sicherstellen, dass Widerstand spannungslos ist.)
5. Widerstandswert in der LCD-Anzeige ablesen. Bei offenen Widerständen erscheint in der LCD-Anzeige das Überlastsymbol OL.
6. Nach beendeter Messung, Prüfleitungen von der Messschaltung und den Eingängen des Zangenmessgerätes abziehen.

Hinweis

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von geringen Widerständen die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,1 und 0,2 Ω.

Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des Zangenmessgerätes anschließen, niedrigsten Widerstandsbereich wählen und Prüfleitungen kurz- schließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen und muss vom Messergebnis abgezogen werden.

6.4. Durchgangsprüffunktion

ACHTUNG! Messungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen!

Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren:

1. Funktions-/Bereichwahlschalter in Stellung ·))) drehen. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/Ω-Eingang anschließen.
2. Prüfleitungen über das zu messende Bauteil anlegen (vorher sicherstellen, dass Bauteil spannungslos ist).
3. Bei Widerständen unter 35 Ω (P 1625) bzw. 100 Ω (P 1610 / P 1615) (Bauteil durchgängig) ertönt ein Summton.
4. Nach Beendigung der Messung, Prüfleitungen vom Bauteil und den Eingängen des Zangenmessgerätes abziehen.

6.5. Diodentest

ACHTUNG! Messungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen!

Zur Messung wie beschrieben verfahren:

1. Funktions-/Bereichwahlschalter in Stellung drehen.

2. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/Ω-Eingang anschließen.

3. Rote Prüfleitung an Anodenseite, schwarze Prüfleitung an Kathodenseite der Diode anlegen.

4. Spannungsabfall in der LCD-Anzeige ablesen. Der Spannungsabfall für Siliziumdioden beträgt typisch 0,7 V, für Germanium-Dioden 0,4 V. Bei falsch gepolten Prüfleitungen und bei offener Diode wird in der LCD-Anzeige „OL“ angezeigt.
5. Nach beendeter Messung Prüfleitungen vom Bauteil und den Eingängen des Zangenmessgerätes abziehen.

6.6. Kapazitätsmessungen

ACHTUNG! Kondensatoren können sehr hohe Spannungen speichern. Kondensator vor der Messung daher unbedingt entladen. Dazu einen Widerstand von 100 kΩ über die Kondensatoranschlüsse legen. Den Kontakt bzw. die Berührung mit blanken Drähten unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schock!). Der Versuch, unter Spannung stehende Kondensatoren zu messen, kann zur Beschädigung des Zangenmessgerätes führen.

Kapazität wie beschrieben messen:

1. Messschaltung spannungslos schalten und alle Kondensatoren entladen.
2. Funktions-/Bereichswahlschalter auf Kapazitätsbereich stellen.
3. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/Ω-Eingang anschließen. Bei polarisierten Kondensatoren unbedingt Polarität beachten. Rote Prüfleitung an Plusanschluss (+), schwarze Prüfleitung an Minusanschluss (-) des Kondensators anlegen.
4. Für genaue Messergebnisse vor der Messung Nullabgleich durch Drücken der ZERO-Taste durchführen (P 1615 / P 1625).
5. Kapazitätswert in der LCD-Anzeige ablesen.

Hinweis:

Mit Restspannung behaftete Kondensatoren und Kondensatoren mit schlechtem Isolationswiderstand können das Messergebnis negativ beeinträchtigen.

1. Nach beendeter Messung, Prüfleitungen vom Kondensator und den Eingängen des Messgerätes abziehen.

6.7. Frequenzmessungen

Zur Messung wie beschrieben verfahren:

1. (P 1610)

Funktions-/Bereichswahlschalter in Stellung "Hz" drehen.

(P 1615)

Funktionsbereichwahlschalter in Stellung "V/Hz%" drehen und mit der Taste Hz% die Frequenzmessfunktion auswählen.

(P 1625)

Funktionsbereichwahlschalter in Stellung "V/Hz%" drehen und die Mode-Taste >2 Sekunden gedrückt halten, um die Frequenzmessfunktion auswählen.

1. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/Ω/Hz-Eingang anschließen.
2. Messspitzen der Prüfleitungen über das entsprechende Bauteil bzw. die entsprechende Schaltung anschließen.
3. Frequenz in der LCD-Anzeige des Zangenmessgerätes ablesen.
4. Nach beendeter Messung, Prüfleitungen von der Messschaltung und den Eingängen des Messgerätes abziehen.

6.8. Temperaturmessungen

Zur Messung von Temperaturen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung °C/°F bzw. TEMP drehen. Adapter für Thermokopplungsmesssonde in die V/Ω-Buchse (+) und die COM-Buchse (-) entsprechend der Plungsmarkierung auf dem Adaptereinstecken.
2. Typ-K Thermokopplungsmesssonde an den Adapter anschließen.
3. Mit der Messsonde die Temperatur des gewünschten Objektes messen und Temperaturwert in der LCD-Anzeige ablesen.
4. (P 1610 / P 1625) Mit der MODE-Taste zwischen °C und °F wählen.

7. Auswechseln der Batterie

Bei Aufleuchten des Batteriesymbols ist die Batterie verbraucht und muss baldmöglichst ersetzt werden. Zum Auswechseln der Batterie wie beschrieben verfahren:

1. Zangenmessgerät ausschalten und alle Prüfleitungen von den Eingängen des Gerätes und der Messschaltung abziehen.
2. Schraube im Batteriefachdeckel mit einem Schraubendreher lösen und Batteriefachdeckel abnehmen.
3. Batterie aus dem Batteriefach entnehmen u. durch eine neue 9V-Blockbatterie (NEDA 1604 oder gleichwertige Batterie) ersetzen.
4. Batteriefachdeckel wieder auflegen und mit Schraube sichern.
   ACHTUNG! Verbrauchte Batterie ordnungsgemäß entsorgen. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.

Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

Cd ^1

Hg²

Pb ^3

1. „Cd“ steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

8. Wartung

Die Abnahme der rückseitigen Gehäusehälfte sowie Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden.

Zur Reinigung des Gehäuses nur ein weiches, trockenes Tuch verwenden. Gehäuse niemals mit Lösungsmitteln oder scheuerstoffhaltigen Reinigungsmitteln reinigen.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass das Gerät die in unseren Unterlagen genannten Spezifikationen erfüllt und werkseitig kalibriert geliefert wird. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

© PeakTech ^® 04/2019/Ho./Pt./JTh

1. Safety Precautions
