Produkttyp	Rücklicht für E-Bike
Modell	TOPLIGHT Dart E Brex (340KSB)
Marke	Busch + Müller
Stromversorgung	Gleichspannung 6-50 V DC (E-Bike-Akku)
Funktionen	Dauerlicht, Bremslicht, Notbremslicht (Pulsieren)
Ein-/Ausschalten	Über Fahrradcomputer oder Scheinwerfer
Montagemaße (Achsabstand)	50 mm oder 80 mm
Empfohlene Montagehöhe	40 bis 120 cm
Gewicht	ca. 60 g
Gehäusematerial	Nicht angegeben
Wasserdichtigkeit	Nicht wasserdicht; vor Feuchtigkeit schützen (Plastiktüte)
Reinigung	Mit feuchtem Tuch reinigen; Wasserstrahl vermeiden
Sicherheit	Nicht verkehrt herum montieren; senkrecht zum Boden und parallel zur Fahrbahn ausrichten
Kompatibilität	Elektrofahrräder (E-Bikes) ohne Zulassungspflicht (außer Speed-Pedelecs)
Montage	Montage am Gepäckträger mit mitgelieferten Schrauben (2 Bolzen)
Elektrischer Anschluss	Abisolierte Drähte (5 mm) oder Kabelschuhe; Polarität beachten
Recyclinghinweise	Nicht mit Hausmüll entsorgen; Sondermüll
Garantie	Erlischt bei Öffnung oder Demontage des Geräts
Reparierbarkeit	Nicht durch Benutzer reparierbar; Kundendienst kontaktieren
Kundendienst	Tel. [phone] / [e-mail]
Hersteller	Busch + Müller KG, 58540 Meinerzhagen, Deutschland
Bedienungsanleitung verfügbar in	FR, DE, EN, ES, IT, NL und weitere (auf Anfrage)

Häufig gestellte Fragen - DART Busch + Müller

Wie montiere ich das Rücklicht DART an meinem Gepäckträger?

Das Rücklicht wird mit den beiden mitgelieferten Schrauben und Befestigungsmaterial am Gepäckträger montiert. Es ist für einen Achsabstand von 50 mm oder 80 mm ausgelegt. Richten Sie es senkrecht zum Boden und parallel zur Fahrbahn aus. Ziehen Sie die Schrauben fest genug an, damit es nicht verrutscht. Montieren Sie das Licht nicht verkehrt herum.

Welche Versorgungsspannung wird benötigt?

Dieses Rücklicht benötigt eine Gleichspannung von 6 bis 50 V DC. Es muss an einen E-Bike-Akku angeschlossen werden. Nicht mit einer Wechselspannungsquelle verwenden (z. B. Dynamo).

Wie schließe ich das Stromkabel an?

Isolieren Sie die Drähte auf ca. 5 mm ab. Öffnen Sie den Kabelbinder, führen Sie die abisolierten Drähte ein und falten Sie sie um den Kabelbinder, um sie zu fixieren. Achten Sie auf die Polarität. Setzen Sie den Kabelbinder in das Rücklicht ein, sodass die Drähte die Steckkontakte berühren. Bei Kabeln mit Kabelschuhen befestigen Sie die Kabelschuhe direkt an den Kontakten.

Wie funktioniert das Bremslicht?

Wenn die Geschwindigkeit deutlich reduziert wird, erhöht sich die Helligkeit des Rücklichts erheblich und signalisiert das Bremsen. Bei einer Notbremsung warnt ein sehr sichtbares Pulsieren des Lichts andere Verkehrsteilnehmer. Die korrekte Ausrichtung des Lichts ist für diese Funktion entscheidend.

Was tun, wenn das Rücklicht nicht leuchtet?

Überprüfen Sie zuerst, ob die Stromversorgung angeschlossen und der Akku geladen ist. Stellen Sie sicher, dass die Polarität korrekt ist und die Kabel guten Kontakt haben. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst ([e-mail]). Öffnen Sie das Gehäuse nicht, da dies die Garantie ungültig macht.

Kann ich dieses Licht an einem nicht-elektrischen Fahrrad verwenden?

Nein, dieses Rücklicht ist ausschließlich für Elektrofahrräder (E-Bikes) mit einem Akku, der eine Gleichspannung von 6 bis 50 V liefert, ausgelegt. Es ist nicht mit Dynamos oder herkömmlichen Batterien kompatibel.

Ist das Rücklicht wasserdicht?

Nein, das Rücklicht ist nicht wasserdicht. Es muss vor Feuchtigkeit geschützt werden. Beim Reinigen mit Wasserstrahl, bei Regen oder beim Transport auf dem Auto bedecken Sie es mit einer Plastiktüte, um das Eindringen von Wasser zu verhindern.

Wie pflege ich das Rücklicht?

Reinigen Sie es mit einem feuchten Tuch (nicht nass). Vermeiden Sie den Einsatz von Hochdruckreinigern. Schützen Sie es vor übermäßiger Feuchtigkeit. Überprüfen Sie einmal jährlich, ob die Befestigungsschrauben fest sitzen und die elektrischen Kontakte nicht oxidiert sind.

Was tun bei einer Störung?

Bei Problemen öffnen oder zerlegen Sie das Rücklicht nicht. Kontaktieren Sie den Busch + Müller Kundendienst telefonisch ([phone]) oder per E-Mail ([e-mail]). Die Garantie erlischt, wenn das Gerät geöffnet wird.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung ist kostenlos auf der Website notice-facile.com im PDF-Format erhältlich. Sie können sie auch in einer anderen Sprache anfordern, indem Sie Ihre E-Mail über die Produktseite senden. Der Hersteller bietet ebenfalls mehrsprachige Anleitungen auf seiner Website www.bumm.de.

BEDIENUNGSANLEITUNG DART Busch + Müller

2 | Z-Rückstrahler| Rücklicht und

Z-reflector
| Réflecteur en Z
Z-reflector
| Reflector Z
Riflettore Z

1. Bedienungsanleitung für Busch + Müller E-Bike-Rücklicht TOPLIGHT Dart E Brex (nicht zugelassen für kennzeichenpflichtige Fahrzeuge (schnelle E-Bikes))

TOPLIGHT Dart E Brex Model Nr. 340KSB

These Gebrauchsanweisung richtet sich an Anwender mit Kenntnissen und Erfahrung im Zusammenbau und der Montage von Fahrrad-Komponenten. Hierzu ist spezielles Werkzeug erforderlich. Falls Sie nicht wollen, wie Fahrradkomponenten zusammengebaut bzw. montiert werden, oder nicht über geeignetes Werkzeug hierzu verfügen, wenden Sie sichitte an einen Fahrradfachmann, um diese Arbeiten ordnungsgemäß durchführten zu halten. Werden die Beleuchtungskomponenten unsachgemäß zusammengebaut oder montiert, kann es zu einem Sturz mit ernsten Verletzungen kommt. Lesen und beachten Sie diese Gebrauchsanweisung sorgfältig und bewahren Sie diese an einem sicheren Ort auf.

2. Sicherheitsinformationen

These Gebrauchsanweisung verwendet Signalwörter, um auf potentielle Gefahren oder Informationen hinzuwiesen.

Die Bedeutung dieser Signalwörter finden Sie nachstehend:

ANMERKUNG Betriff Informationen, die dazu wichtig sind, jedoch nicht auf eine Gefahr hinweisen (z.B. Informationen zu Sachschäden).

Das Symbol weist auf andere nützliche Informationen zu ihrer neuen Fahrradbeleuchtung hin.

3. Bestimmungsgemäß Gebrauch

Busch + Müller betet ein entsprechliches Produktportfolio von Fahrradbeleuchtingen an. Nicht jeder Beleuchtung ist für jeder Anwendung und für das Befahren jeder Oberflächenbeschaffenheit geeignet. Hier gibt es Einschränkungen. Falls Sie nicht sichere sind, welche Art der Fahrradbeleuchtung Sie haben, können Sie entweder unsere Service - Hotline unter [phone] anrufen, eine E-Mail-Anfrage an [e-mail] senden oder einen Fahrradfachhändler in ihrer Höhe um Rat Fragen.

ANMERKUNG Die Fahrradbeleuchtungen von Busch + Müller eignen sich für das Fahren bei fester Oberflächenbeschaffenheit. Vermeiden Sie mit ihrer Beleuchtung extreme Einsätze und fahren Sie niemals Treppen hinunter. Vollführten Sie keine Sprünge, Stunts, Kunststücke, Hübfer oder Schussfahrten im unebenen Gelände.

4. Gesetzliche Bestimmungen

Bevor Sie sich mit Ihrhem Fahrrad im öffentlichen Straβenverkehr bewegen, müssen Sie sich mit den geltenden Gesetzen und Rechtsvorschriften Ihres Landes und ihren ortlichen Bestimmungen vertraut machen und diese jederzeit befolgen. Sie finden diese entweder in der Straβenverkehrssordnung oder - abhängig von Ihrem jeweiligen Wohnsitz - in anderen Quellen.

Her He Fahrradbeleuchtung solte niemals abgedeckt oder verborgen sein. Stellen Sie sicher, dass die Beleuchtungseinheiten ordnungsgemäß ausgerichtet sind. Die vorgeschriebene Montagehoge liegt zwischen ca. 40 und 120 cm. Nahere Angaben finden Sie in der StraBenverkehrsordnung, oder gegebenenfalls konnen Sie sich auch an einen Fahrradfachhandler in Ihrer Naine wenden.

5. Verpackungsinhalt

Rücklicht mit Montageschrauben | Befestigungsmuttern | Bedienungsanleitung

6. Montage

Rücklicht mit den beiden ruckseitigen Bolzen und dem mitgelieferten Befestigungsmaterial am Gepäckträger befestigen. Das Rücklicht ist für ein Montagemaß von 50 mm oder 80 mm ausgelegt. Muttern nur so fest anziehen, dass das Rücklicht nicht verrutschen oder abfallen kann. BREX Funktioniert ohne elektrische Verbindung zum Bremshebel.

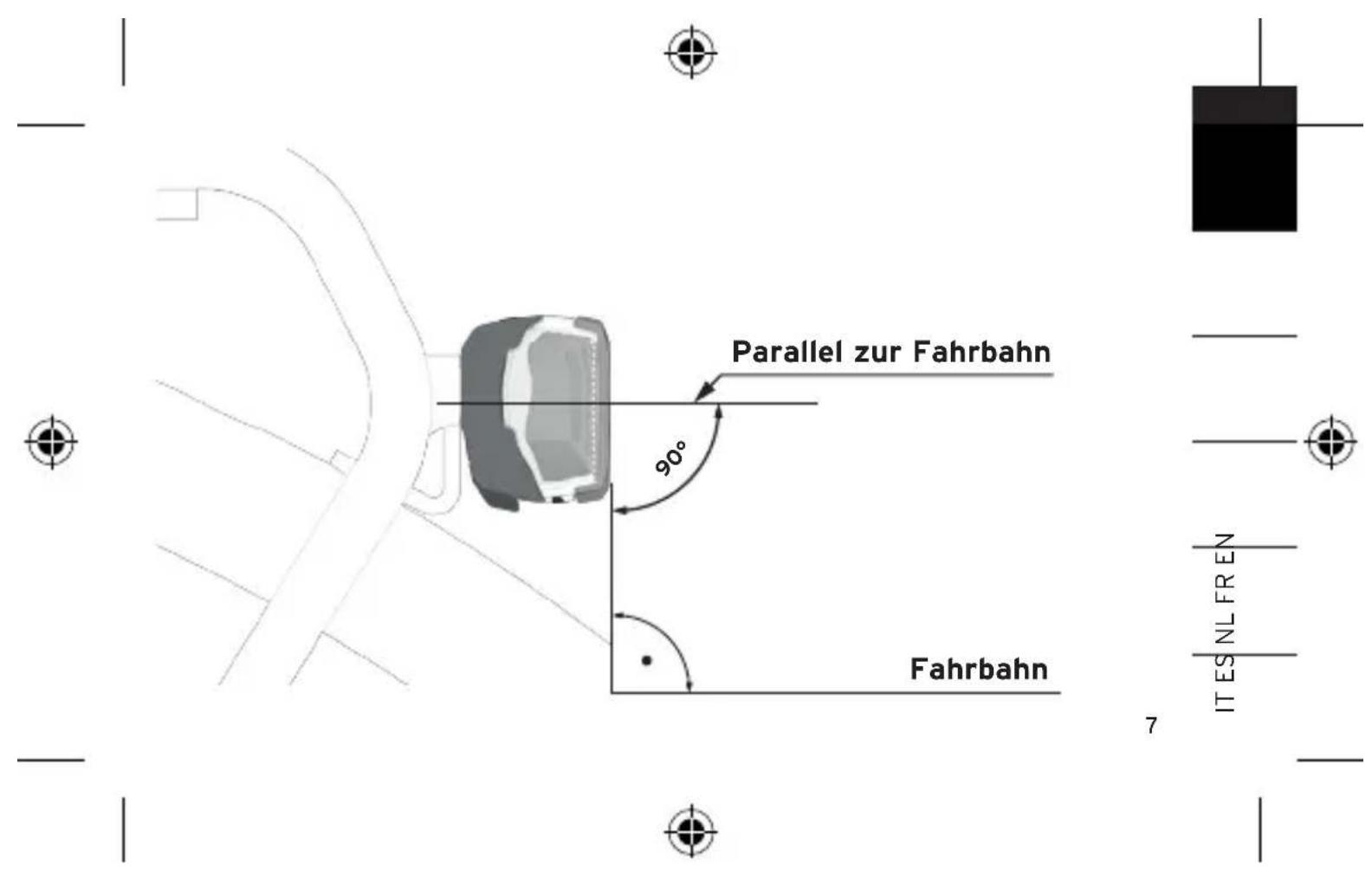

So ausrichten, dass das Rücklicht senkrecht zum Boden und parallel zur Fahrbahn laut nebenstehender Skizze montiert ist. Dies ist für die korrekte Funktion des Bremslichts absolut notwendig! Keine Überkopfmontage: The rear light must not be mounted upside down! Wichtig: Lichttechnische Einrichtungen dürfen zu keinem Zeitpunkt verdeckt sein.

7. Stromversorgung

Rücklicht ausschließlich zum Anschluss an eine Gleichspannungsquelle von 6 bis 50V (AC DC),

z. B. E-Bike-Akku. Anschluss an Wechselspannungsquelle (z. B. Dynamo) nicht zulässig!

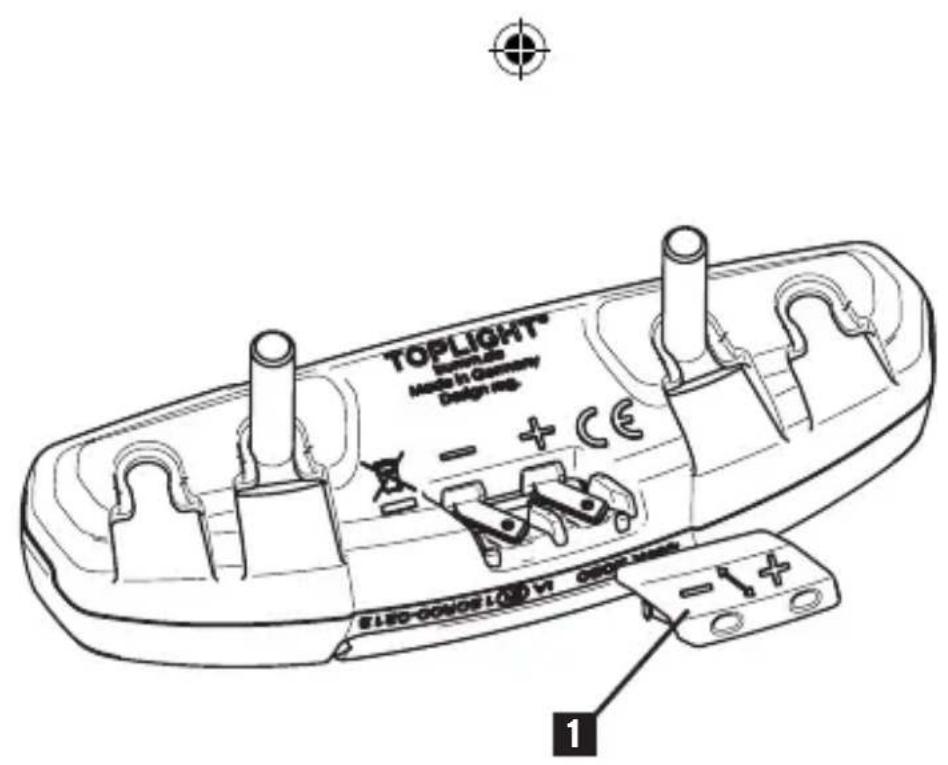

Kabel mit offenen Litzen:

1. Angebrachte Kabelklemme abziehen 1
2. Kabel mit ca. 5 mm abisolierten Enden durch die Einschublöcher der Kabelklemme schieben. Die offen den Litzen so nach unten um die Kabelklemme biegen, dass diese fixiert sind und sich nicht gegenseitig berühren. Auf richtige Polung achten!
3. Die Kabelklemme mit den Kabeln in das Rücklicht einstecken, sodass die offenen Litzen an die Steckkontakte des Rücklichts gefuhrt und Dort fixiert werden.

Kabel mit Kabelschuhen:

1. Angebrachte Kabelklemme abziehen 1.
2. Kabel an den Steckkontakten anbringen. Auf richtige Polung achten!
3. Die Kabelklemme wird nicht weiterbenötigt.

Der Anschluss theses Rucklichts ist nur an Fahrzeugen zulässig, bei denen sichergestellt ist, dass nach entladungsbedingtem Abschalten des Akkus noch für mindestens 2 Stunden Strom für die Versorgung der Beleuchtungsanlage zur Verfugung steht.

8. Bedienung

Ein- und Ausschalten des Rücklichts erfolgt über das Fahrzeugdisplay oder über den Scheinwerfer. Wir die Geschwindigkeit deutlich reduziert, leuchtet das Rücklicht automatisch wesentlich heller auf und signalisiert dem nachfolgenden Verkehr das Abbremsen (Bremslicht).

Bei einer drastischen Reduzierung der Geschwindigkeit (Notbremsung) wird durch ein sehr auffälliges Pulsieren des Bremslichts der nachfolgende Verkehr vor einer abrupten Bremsung gewarnt (Notbremlichtfunktion). Dadurch erhöhte Sicherheit gegen Auffahrenunfälle, was bei Kolonnenfahrten und Fahrten mit Kindern Unfälle verhindern kann!

Voraussetzung für die einwandfrei Funktion der Brems- und der Notbremslichtfunktion ist eine korrekte Ausrichtung des Rücklichts (siehe: 6. Montage).

9. Weitere Anmerkungen

Wird das Fahrrad mit Wasser abgespritzt, kopfüber im Regen abgestellt oder im Regen auf einem Auto transportiert, ist das Rücklicht abzudachten (z. B. mit Folienbeutel), um Feuchtigkeitseintritt zu verhindern.

Entsorgung: Rücklicher mit Elektronik gehoren nicht in den Hausmull, sondern sind als Sondermull zu entsorgen.

10. Haftung

Schaden, die durch unsachgemäß Behandlung auftreten (z. B. Herunterfallen des Rücklichtes, unzureichend sichere Montage und deren Konsequenzen, Eintauchen in Wasser oder andere Flüssigkeiten usw.), von der Gewährleistung ausgeschlossen. Die Gewährleistung erlischt außerdem, wenn das Rücklicht geöffnet oder demontiert wird.

Wir wünschen Ihnen viel Freude mit ihrem neuen Rücklicht und eine allzeit sichere Fahrt!

Technische Änderungen vorbehalten.
