BEDIENUNGSANLEITUNG EOH3H04X ELECTROLUX

DE Benutzerinformation | Backofen 36

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

Um Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.electrolux.com/support

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 36
   2.SICHERHEITSANWEISUNGEN 38
   3.MONTAGE 41
   4.GERATEBESCHREIBUNG 43
   5.BEDIENFELD 43
   6.VOR DER ERSTEN INBETRIEBNAHME 44
2. TÄGLICHER GEBRAUCH 44
   8.ZUSATZFUNKTIONEN 45
   9.UHRFUNKTIONEN 45
3. VERWENDUNG DES ZUBEHÖRS 46
4. TIPPS UND HINWEISE 47
5. REINIGUNG UND PFLEGE 49
6. FEHLERSUCHE 51
7. ENERGIEEFFIZIENZ 52
8. INFORMATIONEN ZUR ENTSORGUNG 53

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre

Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den tatsächlichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerätarf in Būros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünftenverwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNING: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• ACHTUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Es ist darauf zu achtenden, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

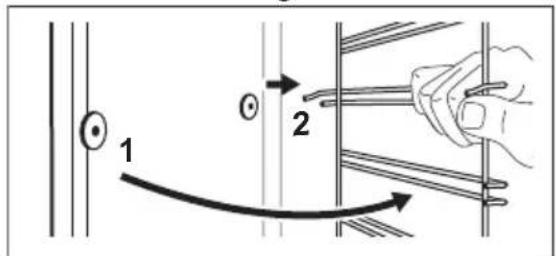

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinter von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie konnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  Die Mindestabstände zu anderen Geräten und Kuchenmöeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lasst.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevordersei-te	589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevordersei-te	595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm
Mindestgroße der Belü-fungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Länge des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  Das Gerat muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch

unseren autorisierten Kundendienst durchführren.

• Achten Sie darauf, dass das Netzkabel die Gerätetur oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tur heß ist.
• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm^2)

maximal 1380 3x0.75

maximal 2300 3x1

Gesamtleistung (W) Kabelquerschnitt (mm^2)

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Offnen Sie die Geräte tür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommt.
• Verwenden Sie immer Glas und Gläser, die zum Einkochen geeignet sind.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Um Beschädigungen und Verfarbungen der Emailbeschichtung zu vermeiden:

• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.

• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Füllen Sie kein Wasser direkt in das bereits Gerät.
• Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

• Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfällig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein konnen.
  Kochen Sie immer bei geschlossener Gerätetur.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie daraufuf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schlieben Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollig abgekühlt ist.

2.4 Reinigung und Pflege

WARNING!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdoseziehen.
  Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

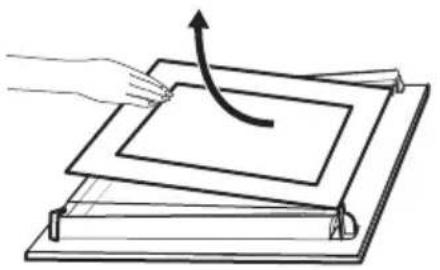

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

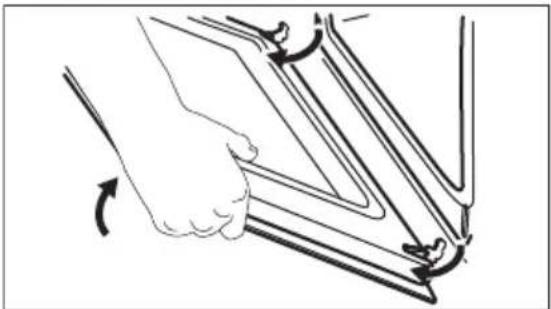

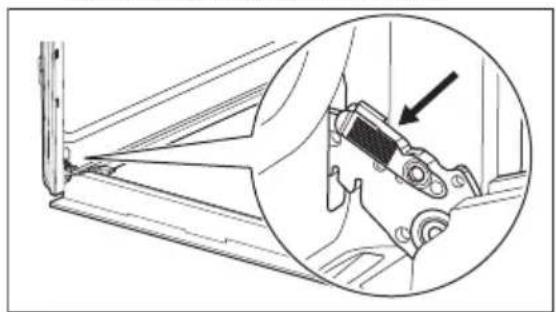

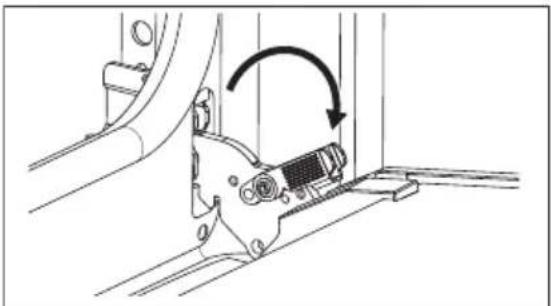

• Gehen Sie beim Aushängen der Tur vorsichtig vor. Die Tur ist schwer!

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNING!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: These Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

• Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.6 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst.
Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Betriebskontrollampe/-symbol
4 Display
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige / -symbol

7 Heizelement
8 Lampe
9 Ventilator
10 Garraumvertiefung - Behälter für Aqua-Reinigungsfunktion
11Einschubschienen, herausnehmar
12Einschubebenen

4.2 Zubehör

Kombirost

Für Kuchenformen, überdichtes Kochgeschirr, Bratengerichte, Kochgeschirr/Gerichte.

Backblech

Für feuchte Kuchen, Backwaren, Brot, große Braten, Tiefkuhlmahlzeiten und zum Auffangen tropfender Flüssigkeiten, z. B. Fett beim Braten von Lebensmitteln auf einem Kombirost.

- Brat- und Fettpfanne

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

5. BEDIENFELD

5.1 Ein- und Ausschalten des Geräts

Einschalten des Geräts:

1. Drehe den Knopf für die Ofenfungtionen zur Auswahl einer Funktion.
2. Drehen Sie den Bedienknopf, um die Einstellungen zu ändern.
   Drehen Sie den Knopf für die Ofenfungtionen in die Aus-Position, um das Gerät auszuschalten.

5.2 Sensorfelder / Tasten

Einstellen der Zeit.

Einstellen einer Uhrfungtion.

Einstellen der Zeit.

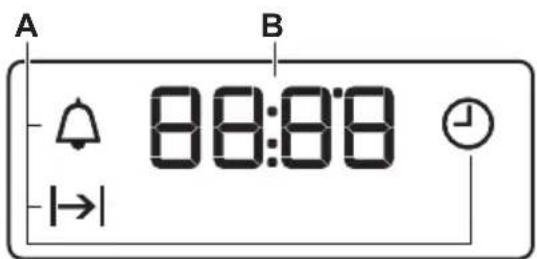

5.3 Display

A. Uhrfunktionen
B. Timer

6. VOR DER ERSTEN INBETRIEBNAHME

WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Einstellen der Uhrzeit

Warten Sie nach dem ersten Anschluss an die Stromversorgung, bis das Display Folgendes anziegt: "12:00".

1. , +zum Einstellen der Zeit drucken.
2. Bestätigen Sie mit oder warten Sie 5 Sekunden, bis die eingestellte Tageszeit automatisch gespeichert wird.

6.2 Erstvorheizen und Reinigung

Das leere Gerät vor der ersten Inbetriebnahme und dem ersten Kontakt mit Lebensmitteln vorheizen. Das Gerät kann unangenehmen Geruch und Rauch abgeben.

Lüften Sie den Raum während des Vorheizens.

1. Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhangegitter aus dem Gerät.
2. Einstellen der Funktion Einstellen der Hochsttemperatur. Lassen Sie das Gerät für 1 Std laufen.
3. Einstellen der Funktion instellen der Hochsttemperatur. Lassen Sie das Gerät für 15 Min laufen.
4. Schalten Sie das Gerät aus und warten Sie, bis es abgekühlt ist.
5. Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.
6. Setzen Sie die Zubehörteile und die entnehmbaren Einhängegitter wieder in ihre ursprüngliche Position ein.

7. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel Sicherheitshinweise.

7.1 Ofenfunktionen

Aus-Position

Das Gerat ist ausgeschaltet.

Backofenbeleuchtung

Zum Einsatz der Lampe.

Umluft

Zum Braten oder zum Braten und Backen von Speisen mit derselben Kochtemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt.

Feuchte Umluft

These Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch": Feuchte Umluft.

Ober-/ Unterhitze / Aqua Reinigung

Backen und Braten von Speisen auf einer Einschubebene.

Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Pflege und Reinigung": Aqua-Reinigung.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

HeiLuftgrillen

Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene.
Zum Backen von Gratis und zum Bräumen.

Pizzastufe

Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.

Auftauen

Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Höhe der gefrorenen Lebensmittel ab.

7.2 Hinweise zu: Feuchte Umluft

These Funktion wurden zur Einhaltung der Energieeffizienzklasse und der Okodesign-Anforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß: IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die

Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der hochsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch aus.

Die Kochanleitungen finden Sie im Kapitel "Hinweise und Tipps", Feuchte Umluft. Allgemeine Empfehlungen zur Energieeinsparung finden Sie im Kapitel "Energieeffizienz", "Energie sparen".

7.3 Einstellen einer Ofenfungkction

1. Drehen Sie den Backofen-Einstellknopf auf eine Ofenkunft.
2. Drehen Sie den Wahlknopf, um die Temperatur auszuwahlen.
3. Drehen Sie nach Beendigung des Garvorgangs die Knöpfe in die Aus-Position, um das Gerät auszuschalten.

8. ZUSATZFUNKTIONEN

8.1 Kuhlgeblase

Wenn das Gerät in Betrieb ist, schaltet sich das Kuhlgeblase automatisch ein, um die Oberflächen des Gerats kuhl zu halten. Nach dem Abschalten des Gerats kann das Kuhlgeblase weiterlaufen, bis das Gerät abgekühlt ist.

8.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer

geführlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufahr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

9. UHRFUNKTIONEN

9.1 Uhrfunktionstabelle

Uhrzeit

Zum Einstellen, Andern oder Überprüfen der Uhrzeit.

Dauer

Zum Einstellen der Einschaltdauer fur das Gerät.

Kurzzeit-Wecker

Einstellen eines Countdowns. Diese Funktion hat keine Auswirkung auf den Betrieb des Geräts. Sie können diese Funktion jederzeit und auch bei ausgeschalteten Gerät einstellen.

9.2 Einstellung: Uhrzeit

1. Wiederholt drücken, um die Uhrzeit zuändern. blinkt.
2. +, -zum Einstellen der Zeit drucken. Nach etwa 5 Sek hört die Anzeige auf zu blinken und das Display zeigt die Zeit an. - blinkt, wenn Sie das Gerät an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist. + -zum Einstellen der Zeit drucken.

9.3 Einstellung: Dauer

1. Wahlen Sie eine Ofenfunktion und die Temperatur.
2. • wiederholt drucken. blinkt.
3. drucken zum Einstellen der Dauer.

Das Display zeigt, wenn die eingestellte Zeit endet. Das Signal eront und das Gerät schaltet sich aus.

1. Drucken Sie eine beliebige Taste, um das Signal abzustellen.
2. Drehen Sie den Knopf in die Aus-Position.

9.4 Einstellung: Kurzzeit-Wecker

1. Wiederholt drucken. - blinkt.
2. +, -zum Einstellen der Zeit drucken. Die Funktion startet automatisch nach 5 Sek. Nach Ablauf der eingestillten Zeit eront der Signalton.
3. Drucken Sie eine beliebige Taste, um das Signal abzustellen.
4. Drehen Sie den Knopf in die Aus-Position.

9.5 Abbrechen: Uhrfunktionen

1. Wiederholt drücken, bis das Symbol der Uhrfungtion zu blinken anfängt.
2. Drücken und halten Sie Die Uhrfunktion wird nach einigen Sekunden ausgeschaltet.

10. VERWENDUNG DES ZUBEHÖRS

WARNING!

Siehe Kapitel Sicherheitshinweise.

10.1 Einsetzen des Zubehörs

Die petite Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufenderhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost

Schieben Sie den Rost mit den Füßen nach unten zwischen die Führungsstäbe der Einhängegitter.

Backblech / Auflaufpfanne Schiebern Sie das Backblech zwischen die

Führungsstäbe der Einhängegitter.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen dieren nur als Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

Ihr Gerät backt oder brät unter Umständen anders als ihr früheres Gerät. Die Hinweise unter enthalten die empfohlenen Einstellungen für Temperatur, Garzeit und Einschubebene für die einzeln Speisen.

Finden Sie für ein bestimmtes Rezept keine konkreten Einstellungen, orientiert Sie sich an einem ähnlichen Rezept.

In den Tabellen verwendete Symbole:

Lebensmittelart

Ofenfunktion

Temperatur

Zubehör

Einschubebene

Garzeit (Min)

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwende dunkle und nicht reflektierende Backformen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

• Pizzapfanne - dunkel, nicht-reflektierend, Durchmesser 28cm
• Auflaufform - dunkel, nicht-reflektierend, Durchmesser 26cm
• Auflauffornchen - Keramik, Durchmesser 8cm, Hohe 5 cm
• Flan-Boden-Backform - dunkel, nicht reflektierend, Durchmesser 28cm

11.3 Feuchte Umluft

Beache fur beste Ergebnisse die unter in der Tabelle aufgeführten Empfehlungen.

Brötchen, süber, 12 Stück	Backblech oder tiefes Blech 175 3 40 - 50
Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 45
Pizza, gefroren, 0.35 kg	Kombirost 180 2 45 - 55
Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40

Böhm	Überleitung	°C	-	0
Brownie Backblech oder tiefes Blech 170 2 45 - 50
Soufflé, 6 Stück Keramikförmchen auf Kombi-rost	190 3 45 - 55
Biskuitboden Biskuitform auf Kombirost 180 2 35 - 45
Englischer Sandwich-kuchen à la Victoria	Backform auf Kombirost 170 2 35 - 50
Fisch, pochiert, 0.3 kg Backblech oder tiefes Blech 180 2 35 - 45
Fisch, ganz, 0.2 kg Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0.3 kg Pizzapfanne auf Kombirost 170 3 30 - 40
Fleisch, pochiert, 0.25 kg Backblech oder tiefes Blech 180 3 35 - 45
Schaschlik0.5kg Backblech oder tiefes Blech 180 3 40 - 50
Plätzchen, 16 Stück Backblech oder tiefes Blech 150 2 30 - 45
Makronen, 20 Stück Backblech oder tiefes Blech 180 2 45 - 55
Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 16 Stück	Backblech oder tiefes Blech 170 2 35 - 45
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 40 - 50
Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 30 - 40
Gemüse, pochiert, 0.4 kg	Backblech oder tiefes Blech 180 2 35 - 45
Vegetarisches Ome-lett	Pizzapfanne auf Kombirost 180 3 35 - 45
Mediterranes Gemü-se, 0,7 kg	Backblech oder tiefes Blech 180 4 35 - 45

11.4 Informationen für Prüf Institute

Tests gemäß IEC 60350-1.

				°C	①
Törtchen, 20 pro Blech	Ober- / Unterhitze	Backblech	3	170	20 - 35
Törtchen, 20 pro Blech	Umluft	Backblech	3	150 - 160	20 - 35
Törtchen, 20 pro Blech	Umluft	Backblech	2 und 4	150 - 160	20 - 35
Apfelkuchen, 2 Formen àØ 20 cm	Ober- / Unterhitze	Kombirost	2	180	70 - 90
Apfelkuchen, 2 Formen àØ 20 cm	Umluft	Kombirost	2	160	70 - 90

Fettfreier Biskuit, Kuchen-form Ø 26 cm1)	Ober- / Unterhitze Kombirost 2 170 40 - 50 Umluft Kombirost 2 160 40 - 50 Umluft Kombirost 2 und 4 160 40 - 60 Umluft Kombirost 2 und 4 160 40 - 60 Umluft Kombirost 2 und 4 160 40 - 60 Umluft Kombirost 2 und 4 160 40 - 60 Umluft Kombirost 2 und 4 160 40 - 60 Umluft Kombiost 3 140 - 150 20 - 40 Grill Kombirost 4 Max. 1 - 5
Fettfreier Biskuit, Kuchen-form Ø 26 cm1)
Fettfreier Biskuit, Kuchen-form Ø 26 cm1)
Mürbeteiggebäck Umluft Backblech 3 140 - 150 20 - 40 Mühbetiggebäck Umluft Backblech 2 und 4 140 - 150 25 - 45 Mühbetiggebäck Ober- / Unterhitze Backblech 3 140 - 150 25 - 45 Toast, 4 - 6 Stück1)
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg2)	Grill Kombirost, Fettpfanne	4 Max. 20 - 30

1) Gerät 10 Minuten vorheizen.
2) Kombirost in die dritte und Fettpfanne in die zweite Einschubebene des Backofens einschieben. Gerät 10 Minu- ten vorheizen. Wende das Gericht nach der Häfte der Garzeit.

12. REINIGUNG UND PFLEGGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

• Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Turdichtung um den Garraumrahmen.
• Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.
• Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Gebrauch

• Reinigen Sie den Innenraum des Geräts nach jedem Gebrauch. Fettansammlungen oder andere Speisereste können einen Brand verursachen.
  Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Turniederschlagen. Um die Kondensation zu

reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie das Innere des Geräts nach jedem Gebrauch nur mit einem Mikrofasertuch.

Zubehör

• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und setzen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.
• Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfern der Einhängegitter

Entferne die Einhangegitter zur Reinigung des Gerats.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.

2. Ziehen Sie das Einhengegitter vorne von der Seitenwand weg.

3. Ziehe das Einhängegitter hinten von der Seitenwand wegundnehmeesheraus.

Setze die Einhängegitter in umgekehrter Reihenfolge ein.

12.3 Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Gerat entfernt.

1. Füllen Sie Wasser in die Garraumvertiefung: 300 ml.
2. Stellen Sie die Funktion ein.
3. Stellen Sie die Temperatur auf 90^ ein.
4. Lassen Sie das Gerät 30 Min lang arbeiten.
5. Schalten Sie das Gerät aus.
6. Warten Sie, bis das Gerät kalt ist. Trocknen Sie den Garraum mit einem weichen Lappen.

12.4 Aus- und Einbauen der Tür

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfernen, um sie zu reinigen. Lese die gesamte Anleitung „Aus- und Einbau den Tur“, bevor Sie die Glasscheiben entfernst.

VORSICHT!

Verwende den Backofen nicht ohne die Glasscheiben.

1. Öffne die Backofentür vollständig und halte beiden Scharniere fest.

1. Hebe undziehe die Verriegelungen an, bis sie einrasten.

1. Schließe die Backofentür halb bis zur ersten Öffnungstellung. Anschließend hebst und ziehst Sie die Tur aus der Aufnahme hersaus.

1. Lege die Tur auf einer stabilen Oberfläche auf einen weichen Lappen.
2. Fasse die Turabdeckung Bnder Oberkante der Tur an beiden Seiten an und drücke sie nach innen, um den Klippverschluss zu offen.

1. Ziehe die Türabdeckung nach vorn, um sie abzunehmen.
2. Halte die Oberkante der Türglasscheibe fest undziehe sie vorsichtig hereaus. Achte daraufuf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

1. Reinige die Glasscheiben mit Wasser und Spülmittel. Trockne die Glasscheibensorgfältig. Reinige die Glasscheiben nicht im Geschirrspüler.
2. Setze nach der Reinigung die Glasscheibe und die Backofentür ein. Wenn die Tur korrekt installiert ist, horst Sie beim Schlieben der Verriegelungen ein Klicken.

Die bedruckte Zone muss der Innenseite der Tur zugewandt sein. Vergewissere dich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Zonen nicht rau anfuhlt.

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Stelle sicher, dass Sie die interne Glasplatte korrekt in der Aufnahme installer.

12.5 Austauschen der Lampe

WARNING!

Stromschlaggefahr. Die Lampe kann hei sein.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Trenne das Gerät von der Stromversorgung.
3. LegedasTuchaufdenOfenboden

VORSICHT!

Halte die Halogenlampe immer mit einem Tuch fest, um zu verhindern, dass Fettrückstände auf der Lampe verbrennen.

Hintere Lampe

1. Drehe die Glasabdeckung und nimm sie ab.
2. Reinige die Glasabdeckung.
3. Ersetze die Lampe durch eine geeignete, bis 300^ hitzebestandige Lampe.
4. Bringe die Glasabdeckung an.

13. FEHLERSUCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführrt sind, wenden Sie sichitte an ein autorisiertes Servicezentrum.

Störung Ursache und Abhilfe

Das Gerät erwartt sich nicht.

Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Sicherung die Ursache für die Störung ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

Störung Ursache und Abhilfe

Die Türdlichtung ist be-schädigt.	Verwenden Sie das Gerät nicht. Wenden Sie sich an ein autorisiertes Servicezentrum.
Im Display wird „12.00" angezeigt.	Es gab einen Stromaus-fall. Stellen Sie die Uhr-zeit ein.
Die Lampe Funktioniert nicht.	Die Lampe ist durchge-brannt. Ersetzen Sie die Lampe. Siehe „Pflege und Reinigung“, „Austau-schen der Lampe".

13.2 Service-Daten

Wenn Sie das Problem nicht selbst losen können, wenden Sie sich an ihren Handler oder ein autorisiertes Servicezentrum.

Die vom Kundendienst besteht Daten\ finden Sie auf dem Typenschild. Das\ Typenschild befindet sich am vorderen\ Rahmen des Geräts. Es ist bei geöffneter Tür\ sichtbar. Entfernen Sie das Typenschild nicht\ vom Gerät.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.) :

Seriennummer (S.N.):

14. ENERGIEEFFIZIENZ

14.1 Produktinformationen und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux

Modellbezeichnung EOH3H04X 949496379

Energieeffizienzindex 81.2

Energieeffizienzklasse A+

Energieverbrauch mit einer Standardbeladung, konventioneller Mo- 0.93 kWh/Programm dus

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.69 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Lautstärke 72 I

Art des Backofens Eingebauter Backofen

Masse 27.0 kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampfbacköfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiespartipps

Die folgenden Tipps helfen Ihnen, bei der Verwendung Ihres Geräts Energie zu sparen.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetürarfährend des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Turdichtung sauber und stellen Sie safer, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall und dunkle, nicht-reflektierende Backformen und Behälter, um mehr Energie zu sparen.

Heizen Sie das Gerät vor dem Garen nicht vor, es sei dess, dies wird ausdrücklich empfohlen.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Betragt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des

Garvorgans. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um die Speisen warmzuhalten oder andere Gerichte aufzuwärmen.

Warmhalten von Speisen

Wahlen Sie die niedrigste Temperatureinstellung, wenn Sie die

Restwärme zum Warmhalten von Speisen nutzen möchten.

Feuchte Umluft

These Funktion soll während des Garvorgangs Energie sparen.

Die Backofenlampe ist während dieser Funktion ausgeschaltet.

15. INFORMATIONEN ZUR ENTSORGUNG

Ohre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortingen Siedlungsabfall gesammelt und zuguckenommen werden, esarf also nicht in den Hausmull gegeben werden. Das Gerät kann z.B. bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch fur alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, mussen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu loschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceiln, die mit thisem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmull sondern über die bereitgestelltten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recycleln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400m^2 Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnuzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber mussen zudem auf Verlangen des Endnuzers Altgeräte, die in keiner außeren Abmessung größter als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer

Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in thisem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefeliefert wird; in thism Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den offen genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100~cm^2 enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzer

zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeit der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektround Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400m^2 verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größter als 25~cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Höhe kostenlos zurückzunehmen; die Rücknahme darf in dieser Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplatzen oder zugelassenen Recyclinghofen erfolgen. Für weitere Informationen wenden Sie sichitte an ihre Gemeindeverwaltung.
