Über diese Schnellanleitung

In der Schnellanleitung des Maverick MK3 Profile finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
  • VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Warnung vor Exposition gegenüber HF für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Maverick MK3 Profile mit Blendschutz

• Seetronic Powerkon IP65 Netzkabel
• 2 Omega-Hängebügel mit Befestigungsmaterial
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Maverick MK3 Profile kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Maverick MK3 Profile nutzt zur seiner Kontrollpersönlichkeiten: 38Ch und 54Ch eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Signalanschlüsse

Sie können den Maverick MK3 Profile per Ethernet mit einer Controller-Software verbinden. Werden an de mit Art-Net ^™ oder sACN kompatible Produkte zusammen mit dem Maverick MK3 Profile verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™. Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Maverick MK3 Profile unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

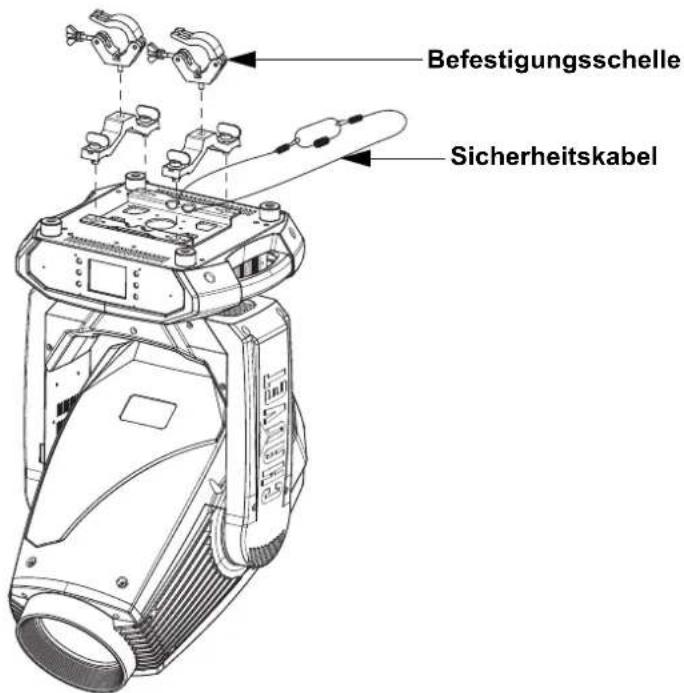

Montageansicht

Befestigungsschelle Sicherheitskabel

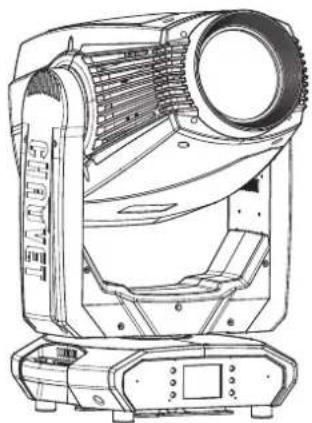

Montage über Kopf Oberflächenmontage
Beschreibung des Bedienfeldes

Taste Name Funktion
		Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion
		Damit verlassen Sie das aktuelle Menü oder die Funktion
		Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion
		Damit navigieren Sie nach links durch die Menüpunkte
		Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
		Damit navigieren Sie nach rechts durch die Menüpunkte

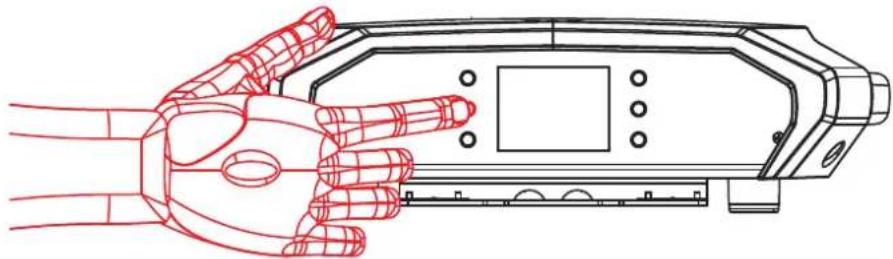

Batteriebetriebene Anzeige

Halten Sie gedrückt, bis der Menübildschirm angezeigt wird (ungefähr 15 Sekunden).

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Network Setup	IP Mode	Manual Manuelle Einstellung der IP-Adresse
		DHCP Netzwerk stellt IP-Adresse ein
		Static Gerät stellt IP-Adresse ein
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Stellt die Umgebung ein
	Ip 002._._._._ Legt IP-Adresse im manuellen Modus fest
	SubMask _ _ _ _ _	Legt Subnetzmaske im manuellen Modus fest
Personality	Dmx Mode 38 CH	YES	Wählt den 38-Kanal-Modus
		NO
	Dmx Mode 54 CH	YES	Wählt den 54-Kanal-Modus
		NO
Settings	Control Mode	DMX	Legt das Steuerungsprotokoll fest
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Schwenk Normal
		YES Umgekehrte Schwenkung
	Tilt Reverse	NO Neigung Normal
		YES Umgekehrte Neigung
	Screen Reverse	NO Normale Anzeige
		YES Umgekehrte Anzeige
		AUTO Automatische Anzeigerichtung
	Pan Angle	540 Schwenkungsbereich 540°
		360 Schwenkungsbereich 360°
		180 Schwenkungsbereich 180°
	Tilt Angle	270 Neigungsbereich 270°
		180 Neigungsbereich 180°
		90	Neigungsbereich 90°
	BL. O. P/T Move	NO	Während Schwenkung/Neigung nicht verdunkeln
		YES Während Schwenkung/Neigung verdunkeln
	BL. O. Color Move	NO	Während das Farbrad bewegt nicht verdunkeln
		YES Während das Farbrad bewegt verdunkeln
	BL. O. Gobo Move	NO	Während das Goborad bewegt nicht verdunkeln
		YES Während das Goborad bewegt verdunkeln
	Calibration	NO Kalibrierung deaktiviert
		YES Kalibrierung aktiviert
	Touchscreen Lock	NO Touchscreen aktiviert
		YES Touchscreen deaktiviert
	Lock Screen	NO	Sperrt die Tasten und den Touchscreen-Bildschirm. Sicherheitscode: 0920
		YES
	Swap XY	NO Schwenkung und Neigung nicht tauschen
		YES	Schwenkung steuert Neigung, und umgekehrt
	WDMX Reset	NO WDMX nicht zurücksetzen
		YES WDMX zurücksetzen
	Backlight Timer	30S	Anzeige schaltet nach 30 Sekunden ab
		1M	Anzeige schaltet nach 1 Minute ab
		5M	Anzeige schaltet nach 5 Minuten ab
		ON Anzeige bleibt an
	Loss of Data	Hold	Hält das zuletzt erhaltene Signal
		Close Verdunkelt Gerät

Hauptebene Programmierebenen Beschreibung
Settings (Fortsetzung)	Fans		Auto Lüfterdrehzahl gemäß Gerätetemperatur
			Full Lüfterdrehzahl auf volle Drehzahl
			ECO Lautloser Modus
			TV25	Hält den LED-Ausgang auf einer Umgebungstemperatur von 77 °F (25 °C) (TV25) oder 95 °F (35 °C) (TV35).Wenn Sie diese Lüftermodi verwenden, stellen Sie die PWM Options auf 6000Hz oder 15000Hz ein, um mögliche Harmonisierungsgeräusche zu vermeiden.
			TV35
	Dimmer Curve		Linear	Stellt die Dimmungskurve ein
			Square
			I Squa
			SCurve
			Linear2
	PWM Option		600Hz	Legt die Frequenz der Puls-Weiten-Modulation fest
			1200Hz
			2000Hz
			4000Hz
			6000Hz
			15000Hz
	Preset Select		PRESET A	Aufgezeichnete Voreinstellungs-Menüoptionen
			PRESET B
			PRESET C
	Preset Sync		NO Ermöglicht d	Übermittlung aufgezeichneter Voreinstellungs-Menüoptionen an andere Maverick MK3 Profile-Geräte in der DMX-Serienschaltung
			YES
	Reset Function	Pan/Tilt		NO/YES
		Iris/Prism
		Color/CMY/Blade
		Gobo/Gobo Rotate
		Frost/Animation
		All
	Factory Settings		NO	Setzt auf die standardmäßigen Werkseinstellungen zurück
			YES
Test	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan		000–255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
Hauptebene	Programmierebenen			Beschreibung
Test(Fortsetzung)	Manual Test(Fortsetzung)	Gobo Rotate	000-255	Manuelle Steuerung und Test allerEinstellungen vom Bedienfeld aus
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function
Information	FixtureInformation	Ver V_ Zeigt die Firmware-Version an
		Running Mode _Zeigt den aktuellen Betriebsmodus an
		DMX Address _Zeigt die aktuelle DMX-Startadresse an
		Temperature _Zeigt die aktuelle Temperatur in °C an
		Fixture Hours _Zeigt die aktuelle IP-Adresse an
		Ip _Zeigt die aktuelle Subnetzmaske an
		SubMask _Zeigt die aktuelle MAC-Adresse an
	FanInformation	head Fan1-6 Speed	_Zeigt die Drehzahl der Kopflüfter in U/min an
	Error Information		_Zeigt jegliche Fehler oder “No Error!” an
	ChannelInformation	Frequency	_Zeigt alle aktuellen Werte derEingangssignale an, 000-255
		Pan
		Pan Fine
Hauptebene Programmierebenen Beschreibung
Information (Fortsetzung)	Channel Information (Fortsetzung)	Tilt	---	Zeigt alle aktuellen Werte der Eingangssignale an, 000–255
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Blade1- 1
		Blade1- 1 Fine
		Blade1- 2
		Blade1- 2 Fine
		Blade2- 1
		Blade2- 1 Fine
		Blade2- 2
		Blade2- 2 Fine
		Blade3- 1
		Blade3- 1 Fine
		Blade3- 2
		Blade3- 2 Fine
		Blade4- 1
		Blade4- 1 Fine
		Blade4- 2
		Blade4- 2 Fine
		Blade Rotate
		Blade. Rota Fine
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function

DMX Werte
Dmx Mode 54 CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	Schwenk-/Neigungs-Geschwindigkeit	000 ⇔ 255	Schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Shutter		000 ⇔ 003	Geschlossen
		004 ⇔ 007	Offen
		008 ⇔ 076	Stroboskop, langsam bis schnell
		077 ⇔ 145	Pulse-Strobe, langsam bis schnell
		146 ⇔ 215	Zufalls-Strobe, langsam bis schnell
		216 ⇔ 255	Offen
9 Virtuelles Stroboskop		000 ⇔ 001	Keine Funktion
		002 ⇔ 128	Schütteln-Strobe, langsam bis schnell
		129 ⇔ 255	Verblassen schütteln, langsam bis schnell
10 Cyan 000 ⇔ 255 0–100%
11	Magenta	000 ⇔ 255	0–100%
12	Gelb	000 ⇔ 255	0–100%
13	CTO	000 ⇔ 255	0–100%
14 Farbrad		000 ⇔ 007	Offen
		008 ⇔ 015	Rot
		016 ⇔ 023	Orange
		024 ⇔ 031	Grün
		032 ⇔ 039	Gelb
		040 ⇔ 047	Dunkelblau
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Farbrad-Indizierung
		188 ⇔ 219	Regenbogenfarben kreiseln, schnell bis langsam
		220 ⇔ 223	Anhalten
		224 ⇔ 255	Regenbogenfarben kreiseln umgekehrt, langsam bis schnell
15 Goborad 1		000 ⇔ 007	Offen
		008 ⇔ 015	Gobo 1 (Segelboote)
		016 ⇔ 023	Gobo 2 (Radialpunkt)
		024 ⇔ 031	Gobo 3 (Mäherklinge)
		032 ⇔ 039	Gobo 4 (Bolzen)
		040 ⇔ 047	Gobo 5 (Glas duschen)
		048 ⇔ 055	Gobo 6 (Ballistische Wolken)
		056 ⇔ 063	Gobo 7 (Vier Augen)
		064 ⇔ 071	Gobo 7 schütteln
		072 ⇔ 079	Gobo 6 schütteln
		080 ⇔ 087	Gobo 5 schütteln
		088 ⇔ 095	Gobo 4 schütteln
		096 ⇔ 103	Gobo 3 schütteln
		104 ⇔ 111	Gobo 2 schütteln
		112 ⇔ 119	Gobo 1 schütteln
		120 ⇔ 127	Offen
		128 ⇔ 191	Kreiseleffekt, langsam bis schnell
		192 ⇔ 255	Kreiseleffekt in umgekehrter Richtung, langsam bis schnell
Kanal	Funktion	Wert	Prozent/Einstellung
16 Gobo 1 Rotation		000 ⇔ 063	Rotierender Gobo-Indizierung
		064 ⇔ 145	Gobo-Rotationseffekt, schnell bis langsam
		146 ⇔ 149	Anhalten
		150 ⇔ 231	Umgekehrter Gobo-Rotationseffekt, langsam bis schnell
		232 ⇔ 255	Bounce-Effekt, kurz bis lang
17	Goborad 1 Indexierung	000 ⇔ 255	Feinkontrolle (16-Bit)
18 Goborad 2		000 ⇔ 005	Offen
		006 ⇔ 011	Gobo 1 (Strahl)
		012 ⇔ 017	Gobo 2 (Riegel)
		018 ⇔ 023	Gobo 3 (Kreise)
		024 ⇔ 029	Gobo 4 (Beenden)
		030 ⇔ 035	Gobo 5 (Punkte)
		036 ⇔ 041	Gobo 6 (Schaltungen)
		042 ⇔ 047	Gobo 7 (Dreiecke)
		048 ⇔ 053	Gobo 8 (Wald)
		054 ⇔ 063	Gobo 9 (Regenbögen)
		064 ⇔ 069	Gobo 9 schütteln
		070 ⇔ 075	Gobo 8 schütteln
		076 ⇔ 081	Gobo 7 schütteln
		082 ⇔ 087	Gobo 6 schütteln
		088 ⇔ 093	Gobo 5 schütteln
		094 ⇔ 099	Gobo 4 schütteln
		100 ⇔ 105	Gobo 3 schütteln
		106 ⇔ 111	Gobo 2 schütteln
		112 ⇔ 117	Gobo 1 schütteln
		118 ⇔ 127	Offen
		128 ⇔ 191	Kreiseleffekt, langsam bis schnell
		192 ⇔ 255	Kreiseleffekt in umgekehrter Richtung, langsam bis schnell
19	Animationsrad	000 ⇔ 255	Animationseffekt, 0–100%
20 Animationsrad Rotation		000 ⇔ 124	Animationsrad-Rotation, schnell bis langsam
		125 ⇔ 130	Anhalten
		131 ⇔ 255	Umgekehrter Animationsrad-Rotation, langsam bis schnell
21	Klinge 1-1	000 ⇔ 255	0–100%
22	Klinge 1-1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
23	Klinge 1-2	000 ⇔ 255	0–100%
24	Klinge 1-2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
25	Klinge 2-1	000 ⇔ 255	0–100%
26	Klinge 2-1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
27	Klinge 2-2	000 ⇔ 255	0–100%
28	Klinge 2-2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
29	Klinge 3-1	000 ⇔ 255	0–100%
30	Klinge 3-1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
31	Klinge 3-2	000 ⇔ 255	0–100%
32	Klinge 3-2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
33	Klinge 4-1	000 ⇔ 255	0–100%
34	Klinge 4-1 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
35	Klinge 4-2	000 ⇔ 255	0–100%
36	Klinge 4-2 fein	000 ⇔ 255	Feinkontrolle (16-Bit)
37	Rahmen Rotation	000 ⇔ 255	0–100%
38	Rahmen feine-Rotation	000 ⇔ 255	Feinkontrolle (16-Bit)
39 Fokus 000 ⇔ 255 0–100%
40	Feiner Fokus	000 ⇔ 255	Feinkontrolle (16-Bit)
Kanal Funktion Wert Prozent/Einstellung
41 Automatischer Fokus		000 ⇔ 010 Keine Funktion011 ⇔ 030 0–5 m031 ⇔ 050 6 m051 ⇔ 070 7 m071 ⇔ 090 8 m091 ⇔ 110 9 m111 ⇔ 130 10 m131 ⇔ 150 12.5 m151 ⇔ 170 15 m171 ⇔ 190 17.5 m191 ⇔ 210 20–60 m211 ⇔ 255 Entfernung automatisch ermitteln
42 Zoom	000 ⇔ 255 0–100%
43	Feiner Zoom	000 ⇔ 255 Feinkontrolle (16-Bit)
44 Prisma 1		000 ⇔ 004 Keine Funktion005 ⇔ 255 Prismeneffekt 1
45 Prisma 1 Rotation		000 ⇔ 127 Prisma 1 Rotation-Indexierung128 ⇔ 189 Prisma 1 Rotation, schnell bis langsam190 ⇔ 193 Anhalten194 ⇔ 255 Umgekehrter Prisma 1 Rotation, langsam bis schnell
46 Prisma 2		000 ⇔ 004 Keine Funktion005 ⇔ 255 Prismeneffekt 2
47 Prisma 2 Rotation		000 ⇔ 127 Prisma 2 Rotation-Indexierung128 ⇔ 189 Prisma 2 Rotation, schnell bis langsam190 ⇔ 193 Anhalten194 ⇔ 255 Umgekehrter Prisma 2 Rotation, langsam bis schnell
48 Irisblende		000 ⇔ 063 Groß bis klein064 ⇔ 127 Automatisch ändern, langsam bis schnell128 ⇔ 191 Langsam ausdehnen, schnell schrumpfen (langsam bis schnell)192 ⇔ 255 Langsam schrumpfen, schnell ausdehnen (langsam bis schnell)
49 Frosteffekt 1 000 ⇔		255 0–100%
50 Frosteffekt 2 000 ⇔ 255 0–100%
51 CRI-Filter		000 ⇔ 004 Keine Funktion005 ⇔ 255 CR-Filter
52 CMY-Makro		000 ⇔ 009 Keine Funktion010 ⇔ 255 CMY-Makro
53	Makro Geschwindigkeit	000 ⇔ 255 CMY-Makro Geschwindigkeit, schnell bis langsam

Kanal Funktion Wert Prozent/Einstellung
54 Steuerung	000 ⇔ 007 Keine Funktion008 ⇔ 015 XY Verdunkelung016 ⇔ 023 C Verdunkelung024 ⇔ 031 G Verdunkelung032 ⇔ 039 XY/C Verdunkelung040 ⇔ 047 XY/G Verdunkelung048 ⇔ 055 XY/C/G Verdunkelung056 ⇔ 095 Keine Funktion096 ⇔ 103 X zurücksetzen104 ⇔ 111 Y zurücksetzen112 ⇔ 119 Farbrad zurücksetzen120 ⇔ 127 Goborädern und Rotation zurücksetzen128 ⇔ 135 Keine Funktion136 ⇔ 143 Prismen zurücksetzen144 ⇔ 151 Klingen und Rahmen zurücksetzen152 ⇔ 159 Alle zurücksetzen160 ⇔ 167 Irisblende zurücksetzen168 ⇔ 175 Frosteffekt zurücksetzen176 ⇔ 183 Zoom zurücksetzen184 ⇔ 191 CMY zurücksetzen192 ⇔ 199 Lüfter im ECO-Modus200 ⇔ 207 Lüfter bei voller Geschwindigkeit208 ⇔ 215 Automatische Geschwindigkeit des Lüfters216 ⇔ 220 Keine Funktion221 ⇔ 225 Irisblende schneller Modus226 ⇔ 230 Irisblende glatter Modus231 ⇔ 235 XY tauschen aktiviert236 ⇔ 240 XY tauschen deaktiviert241 ⇔ 246 Lüfter im TV25-Modus247 ⇔ 250 Lüfter im TV35-Modus251 ⇔ 255 Keine Funktion

Dmx Mode 38 CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	Schwenk-/Neigungs-Geschwindigkeit	000 ⇌ 255	Schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7 Shutter		000 ⇌ 003 Geschlossen004 ⇌ 007 Offen008 ⇌ 076 Stroboskop, langsam bis schnell077 ⇌ 145 Pulse-Strobe, langsam bis schnell146 ⇌ 215 Zufalls-Strobe, langsam bis schnell216 ⇌ 255 Offen
8 Virtuelles Stroboskop		000 ⇌ 001 Keine Funktion002 ⇌ 128 Schütteln-Strobe, langsam bis schnell129 ⇌ 255 Verblassen schütteln, langsam bis schnell
9	Cyan	000 ⇌ 255	0–100%
10	Magenta	000 ⇌ 255	0–100%
11	Gelb	000 ⇌ 255	0–100%
12	CTO	000 ⇌ 255	0–100%
13 Farbrad		000 ⇔ 007	Offen
		008 ⇔ 015	Rot
		016 ⇔ 023	Orange
		024 ⇔ 031	Grün
		032 ⇔ 039	Gelb
		040 ⇔ 047	Dunkelblau
		048 ⇔ 059	8000K CTB
		060 ⇔ 187	Farbrad-Indizierung
		188 ⇔ 219	Regenbogenfarben kreiseln, schnell bis langsam
		220 ⇔ 223	Anhalten
		224 ⇔ 255	Regenbogenfarben kreiseln umgekehrt, langsam bis schnell
14 Goborad 1		000 ⇔ 007	Offen
		008 ⇔ 015	Gobo 1 (Segelboote)
		016 ⇔ 023	Gobo 2 (Radialpunkt)
		024 ⇔ 031	Gobo 3 (Mäherklinge)
		032 ⇔ 039	Gobo 4 (Bolzen)
		040 ⇔ 047	Gobo 5 (Glas duschen)
		048 ⇔ 055	Gobo 6 (Ballistische Wolken)
		056 ⇔ 063	Gobo 7 (Vier Augen)
		064 ⇔ 071	Gobo 7 schütteln
		072 ⇔ 079	Gobo 6 schütteln
		080 ⇔ 087	Gobo 5 schütteln
		088 ⇔ 095	Gobo 4 schütteln
		096 ⇔ 103	Gobo 3 schütteln
		104 ⇔ 111	Gobo 2 schütteln
		112 ⇔ 119	Gobo 1 schütteln
		120 ⇔ 127	Offen
		128 ⇔ 191	Kreiseleffekt, langsam bis schnell
		192 ⇔ 255	Kreiseleffekt in umgekehrter Richtung, langsam bis schnell
15 Gobo 1 Rotation		000 ⇔ 063	Rotierender Gobo-Indizierung
		064 ⇔ 145	Gobo-Rotationseffekt, schnell bis langsam
		146 ⇔ 149	Anhalten
		150 ⇔ 231	Umgekehrter Gobo-Rotationseffekt, langsam bis schnell
		232 ⇔ 255	Bounce-Effekt, kurz bis lang
Kanal	Funktion	Wert	Prozent/Einstellung
16 Goborad 2		000 ⇔ 005	Offen
		006 ⇔ 011	Gobo 1 (Strahl)
		012 ⇔ 017	Gobo 2 (Riegel)
		018 ⇔ 023	Gobo 3 (Kreise)
		024 ⇔ 029	Gobo 4 (Beenden)
		030 ⇔ 035	Gobo 5 (Punkte)
		036 ⇔ 041	Gobo 6 (Schaltungen)
		042 ⇔ 047	Gobo 7 (Dreiecke)
		048 ⇔ 053	Gobo 8 (Wald)
		054 ⇔ 063	Gobo 9 (Regenbögen)
		064 ⇔ 069	Gobo 9 schütteln
		070 ⇔ 075	Gobo 8 schütteln
		076 ⇔ 081	Gobo 7 schütteln
		082 ⇔ 087	Gobo 6 schütteln
		088 ⇔ 093	Gobo 5 schütteln
		094 ⇔ 099	Gobo 4 schütteln
		100 ⇔ 105	Gobo 3 schütteln
		106 ⇔ 111	Gobo 2 schütteln
		112 ⇔ 117	Gobo 1 schütteln
		118 ⇔ 127	Offen
		128 ⇔ 191	Kreiseleffekt, langsam bis schnell
		192 ⇔ 255	Kreiseleffekt in umgekehrter Richtung, langsam bis schnell
17	Animationsrad	000 ⇔ 255	Animationseffekt, 0–100%
18 Animationsrad Rotation		000 ⇔ 124	Animationsrad-Rotation, schnell bis langsam
		125 ⇔ 130	Anhalten
		131 ⇔ 255	Umgekehrter Animationsrad-Rotation, langsam bis schnell
19	Klinge 1-1	000 ⇔ 255	0–100%
20	Klinge 1-2	000 ⇔ 255	0–100%
21	Klinge 2-1	000 ⇔ 255	0–100%
22	Klinge 2-2	000 ⇔ 255	0–100%
23 Klinge 3-1 000		⇔ 255	0–100%
24	Klinge 3-2	000 ⇔ 255	0–100%
25	Klinge 4-1	000 ⇔ 255	0–100%
26	Klinge 4-2	000 ⇔ 255	0–100%
27	Rahmen Rotation	000 ⇔ 255	0–100%
28 Fokus 000 ⇔ 255 0–100%
29 Zoom 000 ⇔ 255 0–100%
30 Prisma 1		000 ⇔ 004	Keine Funktion
		005 ⇔ 255	Prismeneffekt 1
31 Prisma 1 Rotation		000 ⇔ 127	Prisma 1 Rotation-Indexierung
		128 ⇔ 189	Prisma 1 Rotation, schnell bis langsam
		190 ⇔ 193	Anhalten
		194 ⇔ 255	Umgekehrter Prisma 1 Rotation, langsam bis schnell
32 Prisma 2		000 ⇔ 004	Keine Funktion
		005 ⇔ 255	Prismeneffekt 2
33 Prisma 2 Rotation		000 ⇔ 127	Prisma 2 Rotation-Indexierung
		128 ⇔ 189	Prisma 2 Rotation, schnell bis langsam
		190 ⇔ 193	Anhalten
		194 ⇔ 255	Umgekehrter Prisma 2 Rotation, langsam bis schnell
34 Irisblende		000 ⇔ 063	Groß bis klein
		064 ⇔ 127	Automatisch ändern, langsam bis schnell
		128 ⇔ 191	Langsam ausdehnen, schnell schrumpfen (langsam bis schnell)
		192 ⇔ 255	Langsam schrumpfen, schnell ausdehnen (langsam bis schnell)
35	Frosteffekt 1	000 ⇔ 255	0–100%
36	Frosteffekt 2	000 ⇔ 255	0–100%

Kanal Funktion Wert Prozent/Einstellung
37 CRI-Filter	000 ⇔ 004 Keine Funktion005 ⇔ 255 CR-Filter
38 Steuerung	000 ⇔ 007 Keine Funktion008 ⇔ 015 XY Verdunkelung016 ⇔ 023 C Verdunkelung024 ⇔ 031 G Verdunkelung032 ⇔ 039 XY/C Verdunkelung040 ⇔ 047 XY/G Verdunkelung048 ⇔ 055 XY/C/G Verdunkelung056 ⇔ 095 Keine Funktion096 ⇔ 103 X zurücksetzen104 ⇔ 111 Y zurücksetzen112 ⇔ 119 Farbrad zurücksetzen120 ⇔ 127 Goborädern und Rotation zurücksetzen128 ⇔ 135 Keine Funktion136 ⇔ 143 Prismen zurücksetzen144 ⇔ 151 Klingen und Rahmen zurücksetzen152 ⇔ 159 Alle zurücksetzen160 ⇔ 167 Irisblende zurücksetzen168 ⇔ 175 Frosteffekt zurücksetzen176 ⇔ 183 Zoom zurücksetzen184 ⇔ 191 CMY zurücksetzen192 ⇔ 199 Lüfter im ECO-Modus200 ⇔ 207 Lüfter bei voller Geschwindigkeit208 ⇔ 215 Automatische Geschwindigkeit des Lüfters216 ⇔ 220 Keine Funktion221 ⇔ 225 Irisblende schneller Modus226 ⇔ 230 Irisblende glatter Modus231 ⇔ 235 XY tauschen aktiviert236 ⇔ 240 XY tauschen deaktiviert241 ⇔ 246 Lüfter im TV25-Modus247 ⇔ 250 Lüfter im TV35-Modus251 ⇔ 255 Keine Funktion

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
