1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Bedienung
6. Reinigung, Wartung und Ersatzteilbestellung
7. Lagerung
8. Entsorgung und Wiederverwertung
9. Garantie

Gefahr! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten.

-3-

D

1. Sicherheitshinweise

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Diese Transportkarre ist ein Werkzeug, bei dessen Verwendung immer Vorsicht geboten ist.
• Die Transportkarre immer so beladen, dass der Handgriff/die Querstange oben mit den Händen frei ergriffen werden kann.
• Aus Sicherheitsgründen auf keinen Fall die maximale Belastung von 100 kg überschreiten.

• Um eine sichere Kontrolle über die Transportkarre zu gewährleisten, die Schaufel immer beidseitig gleichmäßig belasten.

• Den Schwerpunkt der Ladung immer so tief wie möglich halten. Dazu schwerere Gegenstände ganz unten anordnen.

• Sicherstellen, dass die Ladung während des Transports nicht herunterrutschen oder -fallen kann. Bei Bedarf die Ladung mit Gurtbändern sichern.
• Beim Transport treppauf und -abwärts und in Hanglage sicherstellen, dass sich keine Personen unterhalb der Transportkarre aufhalten.
• Keine Personen mit der Transportkarre befördern.
• Verwenden Sie die Transportkarre nicht, wenn sie beschädigt ist.
• Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Bewahren Sie die Sicherheitshinweise gut auf.

2. Gerätebeschreibung und Lieferumfang

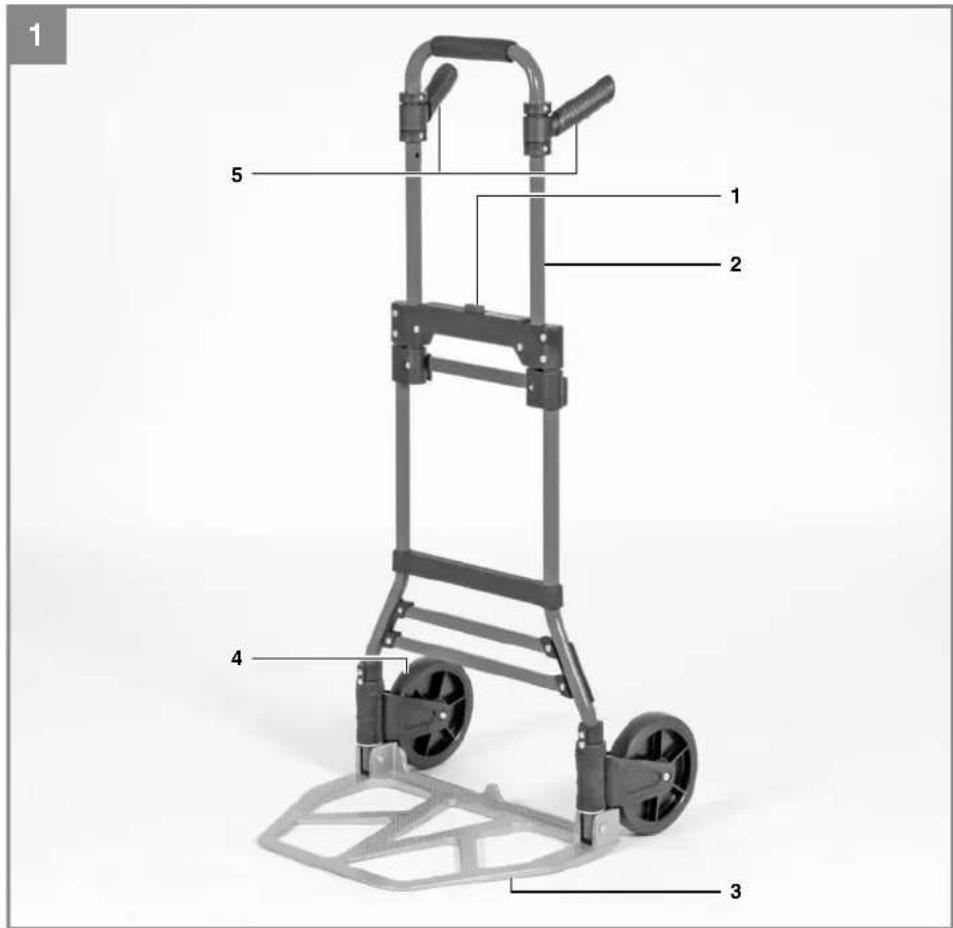

2.1 Gerätebeschreibung (Bild 1)

1. Verrieglungsknopf
2. Rahmen
3. Schaufelplatte
4. Räder
5. Handgriff

2.2 Lieferumfang

- Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

D

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Transportkarre
  • Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Die Transportkarre nur für den Transport von Lasten bis maximal 100 kg verwenden. Die Transportkarre ist nicht für den Transport von Personen oder Lasten, welche nicht sicher befestigt werden können geeignet.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Gewicht ...... ca. 6 kg Maximale Transportlast ...... 100 kg

5. Bedienung

Vorsicht! Achten Sie darauf, sich keine Gliedmaßen einzuklemmen.

5.1 Auseinanderklappen der Transportkarre

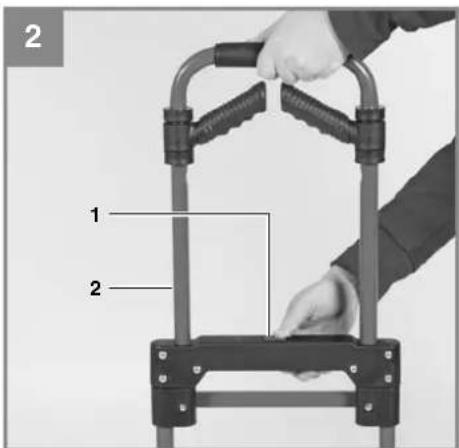

Den mit „PUSH“ gekennzeichneten Verrieglungsknopf (Bild 2/Pos. 1) betätigen und den Rahmen (Bild 2/Pos. 2) ausziehen, bis er hör- und fühlbar einrastet. Anschließend die Schaufelplatte (Bild 1/Pos. 3) bis zum Anschlag (90°) ausklappen. Über einen Getriebemechanismus werden die Räder (Bild 1/Pos. 4) automatisch gemeinsam mit der Schaufel ausgeklappt. Nun noch die Handgriff e (Bild 3/Pos. 5) ausklappen. Der Rahmen muss immer eingerastet oder gesperrt sein. Die Schaufel muss immer vollständig ausgeklappt werden, da sonst die Räder nicht einrasten und die Transportkarre somit nicht verwendet und kontrolliert werden kann.

D

5.2 Lastentransport

Kontrollieren, ob der Rahmen ordnungsgemäß eingerastet ist. Die Transportkarre leicht nach vorn neigen und die Schaufel unter die Ladung drücken. Die Ladung gegebenenfalls leicht ankippen. Die Schaufel soweit wie möglich unter die Ladung schieben, dann die Transportkarre in die Transportposition neigen. Zum Absetzen der Ladung die gleichen Schritte in umgekehrter Reihenfolge durchführen.

5.3 Zusammenklappen der Transportkarre

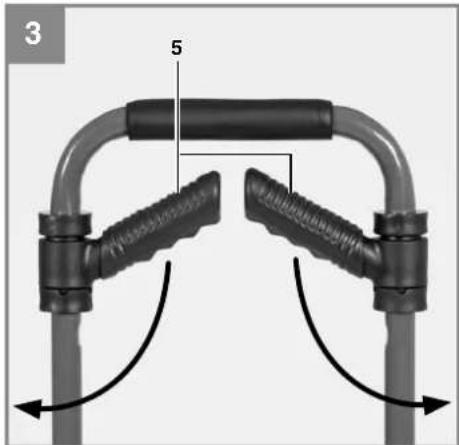

Die Handgriff e (Bild 1/Pos. 5) einklappen. Nun die Schaufelplatte (Bild 1/Pos. 3) in Richtung Rahmen (Bild 1/Pos. 2) ziehen. Die Räder (Bild 1/Pos. 4) werden gleichzeitig automatisch eingeklappt. Danach den mit „PUSH“ gekennzeichneten Verriegelungsknopf (Bild 2/Pos. 1) betätigen und den Rahmen nach unten drücken, bis er einrastet.

6. Reinigung, Wartung und Ersatzteilbestellung

6.1 Reinigung

• Reiben Sie die Transportkarre mit einem sauberen Tuch ab.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel, diese könnten die Kunststoffteile des Gerätes angreifen.

6.2 Wartung

Warnung!

Kontrollieren Sie vor jeder Benutzung, ob die Transportkarre in einwandfreiem Zustand ist, die Schrauben sicher angezogen sind und der Rahmen ordnungsgemäß einrastet.

6.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

7. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

D

8. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

-7-

9. Garantie

Wir gewähren Ihnen Garantie gemäß nach ste hen den Bedingungen. Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktions fehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zu rückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren. Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostengünstige Reparatur/Austausch zu vereinbaren.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Ausschluss:

Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßter Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an:
