Produkttyp	Batterieladegerät
Marke	Einhell
Modell	AFEN 10
Eingangsspannung	230 V ~ 50 Hz
Eingangsstrom	0,7 A
Leistungsaufnahme	128 W
Ausgangsspannung	12 V
Ausgangsstrom (arithmetisch)	7,1 A
Ausgangsstrom (effektiv)	10 A
Kompatibler Batterietyp	12 V Blei-Säure-Batterien
Minimale Batteriekapazität	5 Ah
Maximale Batteriekapazität	200 Ah
Schutzart	IP20
Verpolungsschutz	Durch Flachsicherung 10 A
Überhitzungsschutz	Selbstrückstellender automatischer Schutzschalter
Erhaltungsladefunktion	Ja, für Langzeitladung
Wartungsempfehlungen	Alle 4 Wochen Säurestand prüfen, Klemmen reinigen
Sicherheitshinweise	Schutzbrille und Handschuhe tragen, Flammen und Funken vermeiden
Betriebsumgebungstemperatur	25 °F (angegeben T 25/F) d.h. etwa -4 °C bis 40 °C
Mitgeliefertes Zubehör	Rotes und schwarzes Kabel mit Klemmen

Häufig gestellte Fragen - AFEN 10 EINHELL

Wie lade ich eine Batterie mit dem AFEN 10?

Trennen Sie die Batterie vom Fahrzeug. Schließen Sie dann das rote Kabel an den Pluspol (+) und das schwarze Kabel an den Minuspol (-) an. Stecken Sie das Ladegerät in eine 230 V Steckdose. Das Ladegerät ist automatisch: Es passt den Strom an. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

Kann ich eine Batterie laden, ohne sie vom Fahrzeug zu trennen?

Es wird empfohlen, die Batterie abzuklemmen, um Schäden an den elektronischen Komponenten des Fahrzeugs (Bordcomputer, Radio usw.) zu vermeiden. Spannungsspitzen können Störungen verursachen.

Welche Batterietypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist für 12 V Blei-Säure-Batterien (Pb) mit einer Kapazität von 5 Ah bis 200 Ah ausgelegt. Laden Sie keine nicht wiederaufladbaren oder defekten Batterien.

Wie berechne ich die Ladezeit?

Die ungefähre Ladezeit berechnet sich mit der Formel: Zeit (h) = Batteriekapazität (Ah) / Arithmetischer Ladestrom (7,1 A). Beispiel: Bei einer 24 Ah Batterie: 24 / 7,1 ≈ 3,4 h. Die Zeit kann je nach Ausgangszustand der Batterie variieren.

Was tun, wenn während des Ladens ein Gasgeruch entsteht?

Wenn Sie einen stechenden Gasgeruch wahrnehmen, besteht Explosionsgefahr. Stellen Sie das Gerät nicht ab, entfernen Sie nicht die Klemmen. Lüften Sie den Raum sofort und lassen Sie die Batterie von einem Fachmann überprüfen.

Wie wechsle ich die Sicherung des Ladegeräts?

Trennen Sie zuerst das Ladegerät vom Stromnetz und lösen Sie die Klemmen von der Batterie. Die Flachsicherung befindet sich neben der Anzeige. Ersetzen Sie diese durch eine Sicherung mit gleicher Stromstärke (10 A).

Kann ich das Ladegerät dauerhaft eingesteckt lassen?

Ja, das Ladegerät AFEN 10 ist für die Langzeitladung und Erhaltungsladung von wenig genutzten Batterien (Boote, Rasenmäher usw.) ausgelegt. Die Spannung ist auf 14,1 V begrenzt, um Gasentwicklung zu vermeiden.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie Schutzbrille und Schutzhandschuhe gegen Säure. Vermeiden Sie Flammen, Funken und synthetische Kleidung. Sorgen Sie für gute Belüftung. Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Wie pflege ich die Batterie und das Ladegerät?

Für die Batterie: Überprüfen Sie alle 4 Wochen den Säurestand und füllen Sie bei Bedarf destilliertes Wasser nach. Reinigen Sie die Klemmen und fetten Sie sie mit Vaseline ein. Lagern Sie das Ladegerät an einem trockenen Ort.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie zuerst die Steckdose und die Sicherung. Wenn die Sicherung intakt ist, könnte ein Thermoschalter den Stromkreis unterbrochen haben; lassen Sie das Gerät abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG AFEN 10 EINHELL

Sehr geehrte Kundin, Sehr geehrter Kunde

Herzlichen Glückwunsch zum Kauf dieses MIGROS produktes. Wie alle Erzeugnisse von MIGROS wurde auch dieses Produkt aufgrund neuster technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und modernster elektrischer/elektronischer Bauteile hergestellt. Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, und lesen Sie die Gebrauchsanweisung aufmerksam durch.

Besten Dank (CE) Dieser Artikel entspricht allen verbindlichen europäischen Normen.

1. Wichtige Hinweise!

• Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Verletzungsgefahr!
• Beim Aufladen der Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostatische Entladung zu vermeiden.
  ● WARNUNG! Explosive Gase - Flammen und Funken sind zu vermeiden
• Vor dem Anschliessen und Abklemmen der Batterie ist das Gerät vom Netz zu trennen.
• Das Ladegerät beinhaltet Bauteile, wie z. B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten!
  ● Das Ladegerät ist nur für 12V Bleiakkus
• Keine "nicht-wieder-aufladbaren Batterien" oder defekte Batterien laden.
  ● Beachten Sie die Hinweise des Batterieherstellers.
• Trennen Sie das Gerät vom Netz, bevor Sie die Batterie an- bzw. abklemmen.
  ● Achtung! Flammen und Funken vermeiden. Beim Laden wird explosives Knallgas frei.
  ● Vor Regen, Spritzwasser und Feuchtigkeit schützen.
• Das Ladegerät nicht auf geheizten Untergrund stellen.
  ● Halten Sie die Lüftungsschlitze frei von Verunreinigungen.
  ● Vorsicht! Batteriesäure ist ätzend. Spritzer auf Haut und Kleidung sofort mit Seifenlauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen.
  ● Laden Sie keine nicht ladefähigen Batterien.
• Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten.
  ● Laden Sie nicht mehrere Batterien gleichzeitig
  ● Schliessen Sie die Ladezangen nicht kurz.

● Das Netzanschlusskabel und die Ladeleitungen müssen in einwandfreien Zustand sein
● Halten Sie die Kinder von der Batterie und dem Ladegerät fern.
- Achtung! Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten. Ladezangen nicht entfernen. Raum sofort gut belüften. Batterie von einem Kundendienst überprüfen lassen.
- Zweckentfremden Sie nicht das Kabel Tragen Sie das Ladegerät nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
- Kontrollieren Sie Ihr Gerät auf Beschädigungen. Defekte oder beschädigte Teile sollen sachgemäss durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.
- Bei einem Defekt der Sicherung neben der Ladestromanzeige ist diese durch eine Sicherung mit gleichem Amperewert zu ersetzen.
- Netzspannungswert (230V \~ 50Hz) einhalten.
● Halten Sie die Anschlüsse sauber und schützen Sie sie vor Korrosion
● Neuladung in Abstand von 4 Wochen empfohlen.
- Bei jeglichen Reinigungs und Wartungsarbeiten ist das Gerät vom Netz zu trennen.
- Bei Anschluss und Aufladen der Batterie, bei Auffüllen von Säure bzw. Nachfüllen von destillierten Wasser sind säurefeste Schutzhandschuhe und Schutzbrille zu tragen.
● Reparaturen dürfen nur durch einen Elektrofachmann durchgeführt werden.

Entsorgung

- Batterien: Nur über KFZ-Werkstätten, spezielle Annahme-stellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde.

2. Technische Daten

AFEN 10

D

3. Laden der Batterie

Nach Angabe des Kfz. Herstellers sollte die Batterie vor dem Laden vom Bordnetz getrennt werden. Wir weisen darauf hin, dass die Fahrzeuge in der Standardausstattung bereits mit zahlreichen Elektronikbausteinen (wie z. B. ABS ; ASR, Einpritzpumpe, Bordcomputer und Autotelefon) ausgerüstet sind. Auftretende Spannungsspitzen können zu evtl. Defekten in den Elektronikbausteinen führen. Daher sollte die Batterie beim Laden vom Bordnetz getrennt werden.

Beachten Sie bitte die Hinweise in den Bedienungsanleitungen für Auto, Radio, Autotelefon usw.

Hinweis zur Automatikladung

Das Ladegerät AFEN 10 ist ein Automatikladegeräte, d.h. es ist besonders zum Laden von wartungsfreien Batterien sowie zur Langzeitladung und zur Ladeerhaltung von Batterien, die nicht ständig in Gebrauch sind, z.B. für Boote, Rasenmäher und dergleichen geeignet. Das Gasen der Batterie wird verhindert, weil die Ladespannung auf 14,1 Volt (2,35 V/Zelle) begrenzt wird. Der Ladevorgang muss nicht überwacht werden.

Zum Laden der Batterie gehen Sie wie folgt vor:

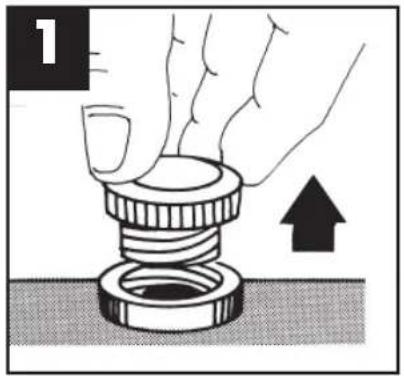

Bild 1: Lösen oder entnehmen Sie die Batteriestopfen von der Batterie.

Bild 2: Überprüfen Sie den Säurestand Ihrer Batterie. Falls notwendig füllen Sie destilliertes Wasser ein.

Achtung! Batteriesäure ist ätzend. Säurespritzer sofort mit viel Wasser gründlich abspülen, notfalls einen Arzt aufsuchen.

Achtung! Durch das Laden kann gefährliches Knallgas entstehen, daher während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr!

Bild 3: Schliessen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an

Bild 4: Anschliessend wird das schwarze Ladekabel an den Minuspol der Batterie angeschlossen.

Bild 5: Nachdem die Batterie an das Ladegerät angeschlossen ist, können Sie das Ladegerät an eine Steckdose mit 230V\~50Hz anschliessen. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig.

Bild 6: Berechnung der Ladezeit:

Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungefähre Ladezeit mit folgender Formel berechnet werden:

$$ \text { Ladezeit / h } = \frac {\text { Batteriekapazität in Ah }}{\text { Amp. (Ladestrom arithm.) }} $$

$$ \text { Beispiel } = 9, 6 \frac {2 4 \mathrm{Ah}}{2 , 5 \mathrm{A}} $$

Bei normal entladener Batterie fliesst ein hoher Anfangsstrom ungefähr in Höhe des Nennstromes.

Mit zunehmender Ladezeit sinkt der Ladestrom ab.

Bei alten Batterien, bei denen der Ladestrom nicht zurückgeht, liegt ein Defekt vor, wie Zellenschluss oder Altersschaden.

Bild 7: Der genaue Ladezustand kann nur durch

Messen der Säuredichte mit einem Säureheber ermittelt werden.

Hinweis! Beim Ladevorgang werden Gase frei (Bläschenbildung an der Oberfläche der Batterieflüssigkeit).

Achten Sie daher auf gute Belüftung in den Räumen.

Werte der Säuredichte (kg/l bei 20°C)

1,28 Batterie geladen

1,21 Batterie halb geladen

1,16 Batterie entladen

Bild 8: Ziehen Sie den Netzstecker aus der Steckdose.

Bild 9: Lösen Sie zuerst das schwarze Ladekabel vom Minuspol der Batterie

Bild 10: Anschliessend lösen Sie das rote Ladekabel vom Pluspol der Batterie

Bild 11: Batteriestopfen wieder aufschrauben oder aufdrücken

4. Überlastschutz

Bild 12: Die eingebaute Flachsicherung schützt das Gerät vor Falschpolung und Kurzschluss. Bei einem Defekt der Sicherung muss diese ausgewechselt und durch eine Sicherung mit gleichen Amperewert ersetzt werden. Beim Auswechseln der Flachsicherung muss zuerst der Netzstecker aus der Steckdose gezogen und die Ladeklemmen von der Batterie abgenommen werden. Bei thermischer Überlastung unterbricht ein selbsttätig schaltender Schutzschalter die Aufladung. Nach einer Abkühlpause schaltet dieser wieder selbsttätig ein.

5. Wartung und Pflege der Batterie und des Ladegerätes

- Achten Sie darauf, dass Ihre Batterie immer fest im Wagen eingebaut ist

- Eine einwandfreie Verbindung an das Leitungsnetz der elektrischen Anlage muss gewährleistet sein.

- Batterie sauber und trocken halten. Anschlussklemmen mit einem säurefreien und säurebeständigen Fett (Vaseline) leicht einfetten.

- Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Säurestandes prüfen und bei Bedarf nur destilliertes Wasser nachfüllen.

- Das Ladegerät soll zur Aufbewahrung in einem trockenem Raum abgestellt werden. Die Ladeklemmen sind von Korrosion zu reinigen.

Chère cliente,

D EG Konformitätserklärung

Miocar Ladegerät AFEN 10

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 23.08.2002

Technische Leitung

Landauer Produkt-Management

Archivierung / For archives: AFEN-0726-29-4147145-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

Technische Änderungen vorbehalten
