BEDIENUNGSANLEITUNG Visomat handy UEBE

A Bestimmungsgemäße Verwendung 3

B Sicherheitshinweise

1. Wichtige Patientenhinweise 4

2. Wichtige technische Hinweise 5

C Bedienung des Gerätes

1. Gerätebeschreibung 6

2. Kontrollanzeigen 7

3. Wichtige Anwendungshinweise 8

4. Batterien einlegen/wechseln 9

5. Datum/Uhrzeit aktivieren und einstellen 10

6. Anlegen des Gerätes 11

7. Körperhaltung bei der Messung 12

8. Blutdruck messen 13

9. WHO Ampelfunktion 14

10. Pulsdruck 15

11. Unregelmäßige Pulswellen und Herzrhythmusstörungen 16

12. Verwendung des Speichers 17

D Was Sie über Blutdruck wissen sollten

1. Der systolische und diastolische Blutdruckwert 19

2. Warum Sie unterschiedliche Werte messen 19

3. Warum regelmäßig Blutdruck messen? 19

E Technische Informationen

1. Fehler- und Errormeldungen 20

2. Kundendienst 22

3. Technische Daten 22

4. Original-Ersatzteile und Zubehör 24

5. Messtechnische Kontrolle 24

F Allgemeine Bestimmungen

1. Zeichenerklärung 25

2. Entsorgung 25

G Pflege des Gerätes 26

H Garantie 37

Bestimmungsgemäße Verwendung

A

Vielen Dank, dass Sie sich für das Handgelenk-Blutdruckmessgerät visomat® handy (nachfolgend auch als Gerät bezeichnet) entschieden haben.

Das Gerät ist bestimmt für die Messung von Blutdruck und Puls am Handgelenk bei Menschen ab 15 Jahren. Es wird Patienten mit labilem Blutdruck zur Eigenanwendung der häuslichen Blutdruckkontrolle und der Therapieunterstützung empfohlen.

Das Gerät wendet die oszillometrische Methode zur Messung von Blutdruck und Pulsrate an.

Die doppelt vorgeformte Schalenmanschette ermöglicht leichtes Anlegen und sorgt für perfekten Sitz während der Messung. Nach Drücken der Start/Stop-Taste beginnt das System mit dem automatischen Druckaufbau. Aus den Druckschwankungen durch den anschlagenden Puls bei fallendem Manschettendruck errechnet der Mikrocomputer die Werte Systole, Diastole und Puls, danach wird die Manschette komplett entlüftet.

Das Gerät bietet neben der Angabe von Systole, Diastole und Puls eine Datum/Uhrzeit-Funktion sowie zusätzliche Anzeigen zur Feststellung unregelmäßiger Pulse sowie des Pulsdruckes. Unregelmäßige Pulse können sowohl ein Hinweis auf Herzrhythmusstörungen aber auch auf Unruhen während der Messung sein. Der Pulsdruck gibt Hinweise auf die Dehnbarkeit der Blutgefäße. Ein Wertespeicher speichert die jeweils letzten 60 Messergebnisse.

Diese Anleitung soll dem Benutzer helfen, das Gerät sicher und effizient anzuwenden. Sie muss mit dem Produkt aufbewahrt und ggf. weitergegeben werden.

Das Gerät muss entsprechend den in dieser Anleitung enthaltenen Verfahren verwendet werden und darf nicht für andere Zwecke eingesetzt/benutzt werden. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden.

DE-3

B

1. Wichtige Patientenhinweise

• Blutdruckmessungen an Kindern bedürfen besonderer Kenntnisse! Konsultieren Sie Ihren Arzt, wenn Sie den Blutdruck eines Kindes messen möchten. Auf keinen Fall darf das Gerät bei einem Säugling angewendet werden.
• Die spezielle doppelt vorgeformte Schalenmanschette ist auf einen Handgelenkumfang von 12,5–21,5 cm ausgelegt.
• Die Messergebnisse von automatisch messenden Blutdruckmessgeräten können durch Schwangerschaft, Herzrhythmusstörungen oder Arteriosklerose verfälscht werden. Führen sie eine Blutdruck-Selbstkontrolle in Absprache mit Ihrem Arzt durch.
• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle, z.B. Wunde, Aneurysma etc. angelegt werden, Verletzungsgefahr! Eine Versorgung durch einen intravaskularen Zugang (Infusion) oder andere medizinische Überwachungsgeräte könnten unter Umständen unterbrochen werden.
• Verwenden Sie das Gerät nicht ohne Rücksprache mit Ihrem Arzt, wenn Sie unter Dialysebehandlung stehen, Antikoagulanzien, Thrombozytenaggregationshemmer oder Steroide einnehmen. Unter diesen Bedingungen können innere Blutungen verursacht werden.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der Lymphknoten der Achselhöhle darf keine Blutdruckmessung erfolgen.
• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könnten. Gerät daher nicht unbeaufsichtigt Kindern überlassen.
• Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene Dosierung der Arzneimittel.
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwendungshinweise“ Seite DE-8.

DE-4 DE-5

SicherheitshinweiseSicherheitshinweise

B

2. Wichtige technische Hinweise

• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für störungsfreies Blutdruckmessen notwendig.
• Verwenden Sie nur langlebige Alkaline-Batterien (LR03).
  — Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig aus.
• Sie benötigen 2 x 1,5 Volt Batterien. Wieder aufladbare Batterien haben nur 1,2 Volt Spannung und sind deshalb ungeeignet.
• Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien. Grundsätzlich kann jede Batterie auslaufen.

- Das Gerät darf nur mit Originalteilen betrieben werden. Bei Schäden durch fremdes Zubehör erlischt die Garantie!

- Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen, Mikrowellen- oder sonstigen Geräten mit starken elektromagnetischen Feldern kann zu Fehlfunktionen führen. Halten Sie bei der Benutzung einen Mindestabstand von 3 m zu solchen Geräten ein.

- Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Frequenz von Herzschrittmachern. Herzschrittmacher und Blutdruckmessgerät haben in ihrer Wirkungsweise keinen Einfluss aufeinander.

- Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Manschette, dies ist ein Medizinprodukt. (Ausgenommen Batteriewechsel). Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte Institution unterzogen werden.

• Die Manschette darf nur am Handgelenk aufgepumpt werden.

- Bitte halten Sie die vorgesehenen Betriebsbedingungen zur Messung ein. Siehe Technische Daten Seite DE-22.

- Der Aufpump- und Messvorgang kann durch Drücken der Start/Stop-Taste abgebrochen werden. Das Gerät beendet dann das Aufpumpen und entlüftet die Manschette.

C

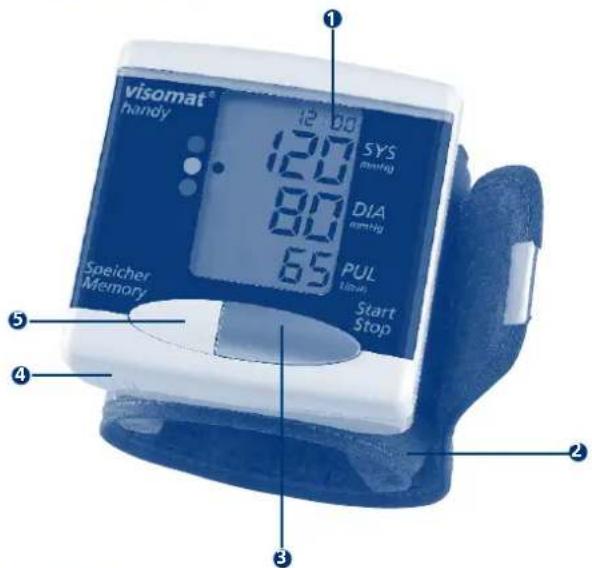

1. Gerätebeschreibung


visomat® handy 12:00 SYS mmHg DIA mmHg PUL 100ml Start Stop Speicher Memory 5 4 3 2

① Displayanzeige
2 Manschette
3 Start/Stop-Taste
4 Batteriefach (Batteriefachdeckel abnehmbar)
Speicher/Memory-Taste

DE-6 DE-7

Bedienung des Gerätes Bedienung des Gerät

C

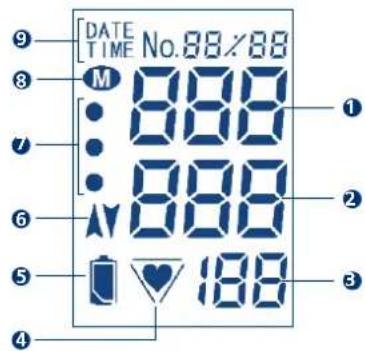

1. Kontrollanzeigen


DATE TIME No.88/88 M 888 888 1 2 3 5 188 4

① SYS = Systole
2 DIA = Diastole
3 PUL 1/min = Puls errechnete Pulsfrequenz pro Minute
4 Pulssignalanzeige bzw. Unregelmäßige Pulswellen

5 Batteriekontrollanzeige

6 Aufpumpen / Entlüften

WHO Einstufung (Seite DE-14)

⑧ Speicherkennung

9 Speicherplatz oder Datum/Uhrzeit

Fehler- und Errormeldungen (Seite DE-20) Err-300, -1, -2 ...

C

3. Wichtige Anwendungshinweise

• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem Messen einstellen.
• Vor der Messung mindestens 5 Minuten Ruhepause. Je nach Schwere der voran gegangenen Anstrengung kann dies sogar bis zu einer Stunde erfordern.
• Handgelenk frei machen, auf keinen Fall darf die Kleidung den Blutfluss in oder aus dem Arm behindern, da dies den Blutdruck an der Messstelle beeinträchtigt.
  • Die Körperhaltung muss entspannt sein.
• Setzen Sie sich dazu an einen Tisch (möglichst Höhe eines Esstisches, kein Couchtisch!).
  – Lehnen Sie Ihren Rücken an der Stuhllehne an.
• Stützen Sie Ihren Unterarm so ab, dass sich die Manschette in Herzhöhe befindet.
• Füße auf den Boden aufstellen, Beine nicht überkreuzen.
• Ruhe während der Messung ist ein absolutes Muss. Störbewegungen, Erschütterungen, Sprechen und starke Atmung beeinträchtigen das Messergebnis und können es verfälschen. Achten Sie auf die Anzeige für unregelmäßige Pulssignale, gegebenenfalls Messung unter besseren Bedingungen wiederholen.
• Unübliche Messergebnisse sind gelegentlich mit allen automatisch messenden Blutdruckmesssystemen möglich. Überprüfen Sie sich selbst: Haben Sie die oben erwähnten Anwendungshinweise eingehalten? Wiederholen Sie gegebenenfalls die Messung nach einer kurzen Erholung des Blutkreislaufs im Arm, ruhen Sie dazu ca. 3-5 Minuten. Tipp: Bleiben Sie sitzen, Ihr Messgerät schaltet sich ca. 3 Minuten nach einer Messung selbständig ab. Danach empfehlen wir die Wiederholungsmessung.

DE-8 DE-9

Bedienung des Gerätes Bedienung des Gerät

C

• Um Seitendifferenzen auszuschließen und vergleichbare Messergebnisse zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen Arm durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er Ihnen für Ihre Messungen empfiehlt.
• Blutdruck ist keine feste Größe. Dieser kann sich bei Patienten innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder unten verändern.

4. Batterien einlegen/wechseln

• Batteriefach öffnen Deckel des Batteriefaches an der Seite des Gerätes entfernen.

- Batterie einlegen Nehmen Sie die alten Batterien aus dem Gerät und legen die neuen Batterien ein. Achten Sie beim Einlegen auf die richtige Polung (Markierung im Batteriefach).

- Batteriefach schließen Schließen Sie das Batteriefach, indem Sie den Batteriedeckel wieder in das Gerät einklipsen.

Sobald im Display erstmals das Symbol „leere Batterie □“ erscheint, können Sie noch ca. 30 Messungen durchführen. Bitte wechseln Sie in diesem Zeitraum die Batterien.

Hinweis:

Nach dem Batteriewechsel ist es erforderlich, die Datum/Uhrzeit-Funktion erneut zu justieren. Siehe nächstes Kapitel.

C

5. Datum/Uhrzeit aktivieren und einstellen

Das Geräte verfügt über eine Datum/Uhrzeit-Funktion, die Sie bei Bedarf zuschalten können. Im Auslieferungszustand ist diese Funktion deaktiviert.

Aktivieren der Datum/Uhrzeit-Funktion

Zum Aktivieren der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop-Taste und gleich danach, während die Display-Komplettanzeige sichtbar ist, die Speicher-Taste. Die Funktion kann auf die gleiche Weise jederzeit wieder deaktiviert werden.

Datum/Uhrzeit einstellen

Auf dem Display erscheint zuerst die vierstellige Jahreszahl (Bild 1). Durch Drücken der Speicher-Taste stellen Sie die Jahreszahl ein. Mit dem Drücken der Start/Stop-Taste bestätigen Sie das gewählte Jahr und wechseln zur Einstellung des Datums.

Stellen Sie mit der Speicher-Taste den Monat ein und bestätigen Sie diesen mit der Start/Stop-Taste. Verfahren Sie entsprechend bei der Einstellung des Tages, der Stunden und der Minuten (Bild 2, Bild 3).

Datum/Uhrzeit ändern

Zum Ändern von Datum und Uhrzeit nehmen Sie eine Batterie heraus und warten Sie, bis das Display erloschen ist. Danach können Sie Datum und Uhrzeit wieder neu einstellen.

Ausschalten der Datum/Uhrzeit-Funktion

Zum Ausschalten der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop Taste und gleich danach die Speicher-Taste.

Bei aktivierter Datum/Uhrzeit-Funktion wird die Uhrzeit auch bei ausgeschaltetem Gerät im Display angezeigt.

Bild 1

Bild 2

Bild 3

DE-10 DE-11

Bedienung des Gerätes Bedienung des Gerät

C

6. Anlegen des Gerätes

Die spezielle doppelt vorgeformte Schalenmanschette ermöglicht leichtes Anlegen und sorgt für perfekten Sitz während der Messung. Die verwendeten Materialien sind nach ISO 10993 auf Hautverträglichkeit getestet.

• Handgelenk freimachen, die Handinnenfläche zeigt nach oben.
• Gerät über das Handgelenk schieben. Der Abstand zwischen Gelenk und Oberkante der Manschette muss ca. 1 cm betragen.
• Ziehen Sie jetzt das freie Manschettenende straff und schließen Sie die Manschette mit dem Klettverschluss.

Durch die optimierte Form sitzt die Manschette sehr straff, um evtl. Messfehler zu vermeiden.

C

7. Körperhaltung bei der Messung

Die Messung sollte möglichst im Sitzen durchgeführt werden. In Ausnahmefällen ist auch eine Messung oder Liegen zulässig.

- Messung im Sitzen

Setzen Sie sich dazu an einen Esstisch, lehnen Sie Ihren Rücken an der Stuhllehne an und winkeln Sie Ihren Arm so an, dass sich die Manschette genau auf Herzhöhe befindet. Füße auf den Boden aufstellen und Beine nicht überkreuzen.

- Messung im Liegen

Legen Sie sich auf den Rücken. Das Gerät am Handgelenk anlegen und z. B. durch ein Kissen gestützt in Herzhöhe halten. Um sich vor der Messung zu entspannen, atmen Sie 5- oder 6-mal tief durch.

Bitte beachten Sie:

– Handgelenk auf keinen Fall abknicken.
- Hand locker halten, nicht verkrampfen, keine Faust bilden.
- Falls sich die Manschette in einer niedrigeren bzw. höheren Position als Herzhöhe befindet kann der gemessene Wert höher bzw. niedriger ausfallen.
- Arm während der Messung unbedingt ruhig halten und nicht sprechen.

DE-12 DE-13

Bedienung des Gerätes Bedienung des Gerät

C

8. Blutdruck messen

• Das Gerät durch Drücken der Start/Stop-Taste einschalten. Die Display-Komplettanzeige wird sichtbar.
• Die Manschette wird auf den notwendigen Druck aufgepumpt. Ein „▲“ blinkt in der Anzeige.
• Mit drei Piepstönen und dem Entlüften beginnt der eigentliche Messvorgang. Das „♥ Symbol in der Anzeige blinkt.
• Das Ende der Messung wird durch einen langen Piepston signalisiert, die Manschette wird automatisch entlüftet.
• Die ermittelten Werte von Systole, Diastole und Puls sowie der Pulsdruck (PP = Puls Pressure) werden abwechselnd im Display angezeigt.
• Nach ca. 3 Minuten schaltet sich das Gerät automatisch aus.

C

9. WHO Ampelfunktion

Das Gerät stuft die gemessenen Blutdruckwerte nach den Richtlinien der Weltgesundheitsorganisation (WHO) ein. Anhand der Farbfelder neben dem Display können Sie die Einstufung bei jeder Messung ablesen:

– Oberer Punkt (rot) bedeutet Hochdruck*
- Mittlerer Punkt (gelb) bedeutet Grenzwert*
– Unterer Punkt (grün) bedeutet Normalwert

WHO 2003	Systolischer Druck = Oberer Wert mmHg**	Diastolischer Druck = Unterer Wert mmHg**
Rot ab 140* ab 90*
Gelb 120 bis 139 80 bis 89
Grün unter 120 unter 80

*Es genügt, wenn bereits einer der Werte erhöht ist.

**Millimeter Hydrargyrum/Quecksilber

Die Einstufung nach WHO wird mit den Messwerten abgespeichert und ist zusammen mit diesen wieder aus dem Speicher abrufbar.

DE-14 DE-15

Bedienung des Gerätes Bedienung des Gerät

C

10. Pulsdruck

Der Pulsdruck – nicht zu verwechseln mit dem Pulsschlag – gibt Auskunft über die Dehnbarkeit der Blutgefäße. Ein steifes Gefäßsystem kann sich negativ auf das Herz-Kreislaufsystem auswirken. Studien belegen, dass das kardiovaskuläre Risiko ansteigt, wenn der Pulsdruckwert dauerhaft über 65 mmHg liegt.

Das Herz arbeitet in zwei Phasen, der Kontraktionsphase (Auswurfphase, Systole) und der Erschlaffungsphase (Füllungs- oder Ruhephase, Diastole). Der Druckunterschied zwischen Systole und Diastole wird als Pulsdruck oder Pulsamplitude bezeichnet. Je höher der Pulsdruck ist, desto starrer sind die Gefäße.

hoher Pulsdruck über 65 mmHg
erhöhter Pulsdruck 55 bis 65 mmHg
normaler Pulsdruck unter 55 mmHg

Sollte Ihr Pulsdruck dauerhaft über 55 mmHg liegen, sprechen Sie mit Ihrem Arzt.

C

11. Unregelmäßige Pulswellen und Herzrhythmusstörungen

Sollte nach einer Messung das Zeichen für unregelmäßige Pulswellen „★“ blinken, hat das Gerät während der Messung ungleichmäßige Pulse registriert.

Dies kann durch Herzrhythmusstörungen, Bewegungsstörungen, Sprechen oder auch durch Tiefenatmung ausgelöst werden. Das Symbol wird mit der jeweiligen Messung abgespeichert.

Häufigeres Erscheinen des Symbols kann durch Herzrhythmusstörungen hervorgerufen werden und muss mit dem behandelnden Arzt abgeklärt werden!

Deshalb sollten Messergebnisse mit unregelmäßigen Pulsanzeige kritisch angesehen und unter günstigeren Bedingungen wiederholt werden.

DE-16 DE-17

Bedienung des Gerätes Bedienung des Gerät

C

12. Verwendung des Speichers

Gemessene Ergebnisse werden automatisch im Speicher abgelegt. Der Speicher kann bis zu 60 Ergebnisse und den Durchschnittswert speichern. Wenn mehr als 60 Messwerte gespeichert sind, wird der älteste Messwert (No. 60) gelöscht, um den neuesten Wert (No. 1) aufzuzeichnen.

Um Daten abzurufen, drücken Sie die Speicher-Taste. Der Durchschnittswert der gespeicherten Ergebnisse wird mit „A“ angezeigt, die Werte Systole, Diastole und Puls sowie der Pulsdruck (PP) werden abwechselnd im Display sichtbar.

Durch erneutes Drücken der Speicher-Taste erscheinen die zuletzt gemessenen Werte (No. 1).

Bei aktivierter Datum/Uhrzeit-Funktion werden Systole, Diastole und Puls abwechselnd mit Speichernnummer und Datum angezeigt, danach der Pulsdruck (PP) mit der Uhrzeit.

Durch wiederholtes Drücken der Speicher-Taste werden die weiteren Messwerte aufgerufen.

Die gespeicherten Daten sind etwa 30 Sekunden auf dem Display sichtbar. Danach schaltet sich das Gerät aus.

C

Bedienung des Gerätes

Um einzelne Messwerte zu löschen rufen Sie mit der Speicher-Taste durch mehrmaliges Drücken den gewünschten Messwert auf. Drücken Sie dann die Speicher-Taste erneut und halten Sie die Taste 8-10 Sekunden lang gedrückt, bis der Messwert erloschen ist.

Um den gesamten Speicher zu löschen, rufen Sie den Durchschnittswert auf, drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis der Mittelwert erloschen ist. Blinkt die Displayanzeige, wurde der Löschvorgang nicht abgeschlossen und muss wiederholt werden.

Wenn kein Wert gespeichert ist, gibt es keine Anzeige.

DE-18

Was Sie über Blutdruck wissen sollten

D

1. Der systolische und diastolische Blutdruckwert

Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewebe des Körpers ausreichend mit Blut zu versorgen und Stoffwechselprodukte abzutransportieren. Das Herz zieht sich dazu in regelmäßigem Rhythmus etwa 60-80 mal pro Minute zusammen und dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zusammenziehen (Kontraktion) des Herzens auf die Arterienwände entsteht, wird als Systole bezeichnet. Der Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz wieder mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln Sie beide Werte.

2. Warum Sie unterschiedliche Werte messen

Unser Blutdruck reagiert wie ein empfindliches Messinstrument auf äußere und innere Einflüsse. Schon geringfügige Änderungen können auf ihn einwirken. Das macht verständlich, dass häufig beim Arzt oder Apotheker gemessene Werte höher sind als jene, die Sie zu Hause in gewohnter Umgebung erhalten. Aber auch Wetterumschwung, Klimawechsel, körperliche und seelische Belastungen können sich auswirken.

3. Warum regelmäßig Blutdruck messen?

Auch die Tageszeit hat einen Einfluss auf die Höhe des Blutdruckes. Tagsüber sind die Werte meist höher als während der Ruhephasen in der Nacht. Einmalige und unregelmäßige Messungen sagen daher kaum etwas über den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung ist nur möglich, wenn regelmäßig Einzelmessungen durchgeführt werden. Besprechen Sie die Messwerte mit Ihrem Arzt.

DE-19

E

1. Fehler- und Errormeldungen

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Anzeige Err - 300	Manschetten-Überdruck. Durch Bewegen des Arms bzw. des Körpers wurde die Manschette bis zum Maximum aufgepumpt.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht
Anzeige Err - 1	Messfehler. Messung konnte wegen Bewegen des Arms bzw. des Körpers nicht durchgeführt werden.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht
Anzeige Err - 2	Aufpumpfehler, Druck wird zu schnell oder zu langsam aufgebaut.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht- Handgelenkumfang prüfenBei mehrmaligem Auftreten Service-Telefon anrufen.
	Manschette ist nicht korrekt angelegt
Anzeige Err - 3	Ablassrate zu hoch oder zu niedrig.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nichtBei mehrmaligem Auftreten Service-Telefon anrufen.
	Bewegen bzw. Sprechen während der Messung.
Anzeige 00	Start/Stop-Taste wurde versehentlich während des Batteriewechsels gedrückt.	Gerät mit der Start/Stop-Taste aus -und wieder einschalten.
	Herzrhythmusstörungen, Bewegungsstörungen, Zittern, Wackeln (Artefakte), Tiefenatmung etc.	Messung nach 3-5 Minuten Ruhe wiederholen. Eventuelle Einflüsse (je nach Schwere der Arrhythmien) auf die Messergebnisse müssen mit dem Arzt besprochen werden!

DE-20 DE-21

Technische InformationenTechnische Inform

iE

n

Aufgetre-tener Fehler	Mögliche Ursache Abhilfe
Ungewöhnliche Messwerte	Bewegen bzw. Sprechen während der Messung, Ruhezeit nicht eingehalten. Füße evtl. überkreuzt, Rauchen oder Kaffeegenuss.	Bedingungen prüfen und Messung wiederholen. Anwendungshinweise S. DE-8 beachten.
Messwerte sind zu hoch oder zu niedrig	Zu wenig Ruhe vor der Messung. Bewegen bzw. Sprechen während der Messung.	Wiederholen Sie die Messung nach ca. 3-5 min Pause. Anwendungshinweise S. DE-8 beachten.
	Falsche Mess-Position.
	Falsche Manschettengröße. Handgelenkumfang prüfen.
Aufeinander folgende Messungen ergeben unterschiedliche Messwerte.	Blutdruck ist keine feste Größe. Diese kann sich innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder nach unten verändern.	----
Messung wurde unterbrochen und Manschette erst entlüftet und wieder aufgepumpt	Starke Unruhen von Puls oder durch Bewegung erkannt, Gerät verwirft Messung und startet neu.	Gegebenenfalls Messung abbrechen, nach 5 Minuten Ruhepause neu messen.
	Bewegung während der Messung
Nach Einschalten erscheint keine Anzeige	Batterien falsch eingelegt Position Batterien überprüfen.
	Batterien leer Batterien austauschen.
	Batteriekontakte verschmutzt. Batteriekontakte reinigen.
Messung wird abgebrochen	Batterien leer Batterien austauschen.
Keine Anzeige von Datum/Uhrzeit im Display	- Funktion unabsichtlich deaktiviert	Aktivieren Sie Datum und Uhrzeit wie auf Seite DE-10 beschrieben

E

2. Kundendienst

Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine ausdrücklich dazu ermächtigte Stelle erfolgen.

Bitte wenden Sie sich an:

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim, Deutschland

Tel.-Nr.: +49 (0) 9342/924040

Fax-Nr.: +49 (0) 9342/924080

E-mail: [e-mail]

Internet: www.uebe.com

1. Technische Daten

Gerätetyp:	Digitales Automatikgerät mit Elektropumpe zur Blutdruckmessung am Handgelenk
Gerätemaße: ca.: B = 70 mm x H = 70 mm x T = 80 mm mit Manschette
Gewicht:	121 g mit Manschette, ohne Batterien
Anzeige:	LCD-Anzeige (Flüssigkristallanzeige) für Messwerte und Kontrollanzeigen
Speicher:	60 Messwerte (automatische Speicherung) und Mittelwert (A)
Messverfahren:	Oszillometrische Bestimmung von Systole, Diastole und Puls
Referenzverfahren der klinischen Prüfung:	Auskultatorische Messung
Aufpumpdruck:	Automatisch gesteuert

DE-22 DE-23

Technische InformationenTechnische Inform

E

n

Druckanzeigebereich: 0-300 mmHg
Messbereich: Systolisch: 50-250 mmHgDiastolisch: 40-180 mmHgPulsmessung: 40-160 Puls/min
Fehlergrenzen: Blutdruckmessung: entspricht EN 1060 Teil 3Druckmessung: ± 3 mmHgPulsmessung: ± 5%
Seriennummer: Auf dem Gerät befindet sich eine Seriennummer SNwelche das Gerät eindeutig identifiziert.
Stromversorgung: Batterie typ: 2 x 1,5 V, AAA, LR 03, Lebensdauer:Mehr als 700 Messungen in 2 Jahren
Manschette: Manschette Type visomat H5, Handgelenkumfang12,5-21,5 cm
Betriebsbedingungen: Umgebungstemperatur 10 bis 40 °CRel. Luftfeuchtigkeit bis 85 % nicht kondensierend
Lager- und Transportbedingungen:	Umgebungstemperatur -5 bis 50 °CRel. Luftfeuchtigkeit bis 85% nicht kondensierendLuftdruck 700 bis 1040 hPa
Ablassventil: Elektronisch geregelt
Automatische Abschaltung:	ca. 3 Minuten nach Messende
Schutzklasse IP: IP 20: Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.
Zu erwartende Betriebslebensdauer:	5 Jahre
Klassifikation: Interne Stromversorgung durch Batterie.

E

Technische Informationen

4. Original-Ersatzteile und Zubehör

Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhandel erhalten:

Manschette Type H5 (für Handgelenkumfang 12,5-21,5 cm) Art.Nr. 2105001, PZN 06414493

Technische Änderungen vorbehalten.

Hersteller:

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim, Deutschland

5. Messtechnische Kontrolle

(vormals Eichung)

Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren empfohlen. Fachliche Benutzer sind in Deutschland allerdings gemäß „Medizinprodukte-Betreiberverordnung“ dazu angehalten. Diese kann entweder durch die UEBE Medical GmbH, eine für das Messwesen zuständige Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten Sie dazu Ihre nationalen Vorgaben. Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf Anforderung eine „Prüfanweisung zur messtechnischen Kontrolle“ vom Hersteller.

Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine Veränderungen, z.B. Öffnen des Gerätes (ausgenommen Batterieaustausch) vorgenommen werden.

DE-24

Allgemeine Bestimmungen

F

1. Zeichenerklärung

Dieses Produkt hält die Richtlinie 93/42/EWG des Rates vom 5. September 2007 über Medizinprodukte und trägt das Zeichen CE 0123 (TÜV SÜD Product Service GmbH).

Schutzgrad gegen elektrischen Schlag: TYP BF

Gebrauchsanleitung beachten

Lager- und Transportbedingungen Umgebungstemperatur -5 bis +50 °C

vor Feuchtigkeit schützen Rel. Luftfeuchtigkeit bis 85 %

Trocken halten

Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.

Hersteller

2. Entsorgung

Batterien und technische Geräte gehören nicht in den Hausmüll, sondern müssen bei den entsprechenden Sammel- bzw. Entsorgungsstellen abgegeben werden.

DE-25

G

Pflege des Gerätes

• Das Gerät enthält empfindliche Teile und muss vor starken Temperaturschwankungen, Luftfeuchtigkeit, Staub und direktem Sonnenlicht geschützt werden.
• Wenn das Gerät bei Temperaturen unter 0 °C aufbewahrt wurde, lassen Sie es mindestens 1 Stunde bei Raumtemperatur stehen, bevor Sie es benutzen.
• Achten Sie bei der Aufbewahrung darauf, dass keine schweren Gegenstände auf dem Gerät liegen.
• Das Gerät ist nicht stoß- oder schlagfest. Wir empfehlen nach größeren Stürzen oder Schlägen die Unversehrtheit und Genauigkeit der Displayanzeige überprüfen zu lassen.
  • Das Gerät ist nicht wasserdicht.
• Falls das Gerät bei der Benutzung verschmutzt, verwenden Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie kein Benzin, Verdünner oder andere starke Lösungsmittel.
• Manschette nicht schrubben oder in der Maschine waschen. Falls die Manschette bei der Benutzung verschmutzt, verwenden Sie zur Reinigung ein synthetisches Reinigungsmittel und reiben Sie die Oberfläche sanft.
• Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte Institution unterzogen werden.

DE-26

Garantie

H

Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es trotzdem bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den nachfolgenden Konditionen:

1. Während der Garantiezeit von 3 Jahren ab Kaufdatum beheben wir solche Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk durch Reparatur oder Ersatzlieferung eines mangelfreien Gerätes. Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

2. Nicht unter die Garantie fällt die normale Abnutzung von Verschleißteilen sowie Schäden, die durch Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Handhabung (z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien) und/oder Demontage des Gerätes durch den Käufer entstehen. Ferner werden durch die Garantie keine Schadenersatzansprüche gegen uns begründet.

3. Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kaufbeleges geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit dem Kaufbeleg und Beschreibung der Reklamation zu senden an

UEBE Medical GmbH

Service-Center

Zum Ottersberg 9

97877 Wertheim

Deutschland

Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

1. Die gesetzlichen Mängelansprüche des Käufers gegen den Verkäufer gemäß § 437 BGB werden durch die Garantie nicht eingeschränkt.

Bitte beachten Sie: Im Garantiefall unbedingt den Kaufbeleg beilegen.

DE-27

Table of contents

A Intended use 29

B Safety instructions

1. Important patient information 30

2. Important technical information 31

visomat und UEBE sind international

geschützte Warenzeichen der

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim

Germany

Phone: [phone] / 92 40 40

Fax: [phone] / 92 40 80

E-Mail: [e-mail]

Internet: www.uebe.com

Technische Änderungen vorbehalten.

Nachdruck auch auszugsweise untersagt.
