BEDIENUNGSANLEITUNG Kamikaze Nowsonic
Bedienungsanleitung 7
Mode d'emploi 10 10
Richtmikrofon für Kameras
www.nowsonic.com
Inhalt
■ Einleitung
■ Technische Eigenschaften
■ Funktionen
■ Betriebsanleitung
■ Spezifikationen
■ Frequenzgangdiagramm
■ Polardiagramm
■ Lieferumfang
■ Warnung
■ Service
Einleitung
Herzlichen Glückwunsch zum Kauf eines Nowsonic Kamikaze Kondensatormikrofons. Kamikaze ist in erster Linie für den Einsatz mit Kameras bestimmt. Die hochempfindliche Kondensatorkapsel sorgt für einen besonders rauscharmen Klang bei Interviews, Podcasts, Web TV, Außenaufnahmen oder anderen Anwendungen. Das Kamikaze kann mit den meisten Videokameras oder DSLR-Kameras verwendet werden und wird einfach am Blitzschuh befestigt.
Bitte lesen Sie diese Bedienungsanleitung gründlich, bevor Sie das Gerät verwenden, damit Sie es richtig in Betrieb nehmen und das Optimum an Klangqualität erreichen können.
Technische Eigenschaften
■ Hochempfindliches Kondensatormikrofon für den Einsatz mit Kameras
■ Richtcharakteristik Niere reduziert Umgebungsgeräusche
■ Schalter für +10dB Verstärkung
■ Schalter für Hi-Pass-Filter bei 60Hz
■ Standardanschluss für einfache Verbindung mit Kamera
■ Elastische Aufhängung des Mikrofons reduziert mechanische Geräusche
■ Robustes Aluminiumgehäuse des Mikrofons schützt vor Störgeräuschen
■ Bis zu 100 Std. Betriebszeit mit einer 1,5V/AA/Alkaline-Batterie
■ Batterie-Statusanzeige
Richtmikrofon für Kameras
www.nowsonic.com

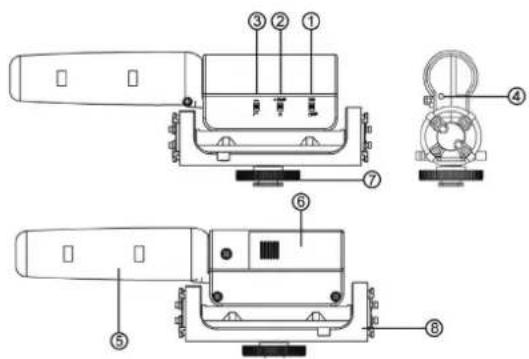

Funktionen
1) Netzschalter: Schieben Sie den Schalter in die Position „ON“, um das Mikrofon einzuschalten und umgekehrt, um es auszuschalten.
2) Schalter für höhere Empfindlichkeit: Hebt die Lautstärke dies Mikrofons am.
3) Hi-Pass-Filter: Reduziert Umgebungsgeräusche im Bassbereich
4) Batteriestatus-Anzeige:
Günn-Geräftssteingeschaltet
RBot-Batterieschwahr
1) Windschutz
2) Batteriefach
3) Blitzschuh-Adapter
4) Elastische Aufhängung: Reduziert mechanische Geräusche
Betriebsanleitung
■ Öffnen Sie das Batteriefach und legen Sie die Batterie gemäß der im Batteriefach vorgegebemem Polarität ein.
■ Drehen Sie die Klemmschraube des Blitzschuh-Adapters auf und montieren. Sie das Mikrofon am Blitzschuh Ihrer Kamera. Fixieren Sie das Mikrofon mit der Klemmschraube des Blitzschuh-Adapters.
■ Schließen Sie das Mikrofon mit dem 3,5mm Klinkenstecker an den Mikrofoneingang! Ihrer Kamera am. Schalten Sie das Mikrofon ein, damit es funktioniert.
■ Passen Sie falls nötig den Klang mit dem +10dB-Schalter oder dem Hi-Pass-Filter an.
Spezifikationen
■ Wandlerprinzip: Elektret-Kondensator
■ Richtcharakteristik: Niere
■ Frequenzbereich: 500 Hz - 116 kHz
■ Empfmdlichkeit: -32dB +/- 3dB (0dB = 1W/Pa bei 11 kHz)
■ Hi-Pass-Filter: 10dB/Oktave bei 60Hz
■ Ausgangs-Impedamz: 2000 Q +/- 30%
■ Wensongungsspannung: 11,5V/AXA/Batterie
Frequenzgangdiagramm (dB Ref. 1V//Pa)
line
| X-Axis | Y-Axis | |---|---| | 0 | -0.8 | | 1 | -0.9 | | 2 | -0.85 | | 3 | -0.8 | | 4 | -0.75 | | 5 | -0.7 | | 6 | -0.65 | | 7 | -0.6 | | 8 | -0.55 | | 9 | -0.5 | | 10 | -0.45 | | 11 | -0.4 | | 12 | -0.35 | | 13 | -0.3 | | 14 | -0.25 | | 15 | -0.2 | | 16 | -0.15 | | 17 | -0.1 | | 18 | -0.05 | | 19 | 0.0 | | 20 | 0.05 | | 21 | 0.1 | | 22 | 0.15 | | 23 | 0.2 | | 24 | 0.25 | | 25 | 0.3 | | 26 | 0.35 | | 27 | 0.4 | | 28 | 0.45 | | 29 | 0.5 | | 30 | 0.55 | | 31 | 0.6 | | 32 | 0.65 | | 33 | 0.7 | | 34 | 0.75 | | 35 | 0.8 | | 36 | 0.85 | | 37 | 0.9 | | 38 | 0.95 | | 39 | 1.0 | | 40 | 1.05 | | 41 | 1.1 | | 42 | 1.15 | | 43 | 1.2 | | 44 | 1.25 | | 45 | 1.3 | | 46 | 1.35 | | 47 | 1.4 | | 48 | 1.45 | | 49 | 1.5 | | 50 | 1.55 | | 51 | 1.6 | | 52 | 1.65 | | 53 | 1.7 | | 54 | 1.75 | | 55 | 1.8 | | 56 | 1.85 | | 57 | 1.9 | | 58 | 1.95 | | 59 | 2.0 | | 60 | 2.05 | | 61 | 2.1 | | 62 | 2.15 | | 63 | 2.2 | | 64 | 2.25 | | 65 | 2.3 | | 66 | 2.35 | | 67 | 2.4 | | 68 | 2.45 | | 69 | 2.5 | | 70 | 2.55 | | 71 | 2.6 | | 72 | 2.65 | | 73 | 2.7 | | 74 | 2.75 | | 75 | 2.8 | | 76 | 2.85 | | 77 | 2.9 | | 78 | 2.95 | | 79 | 3.0 | | 80 | 3.05 | | 81 | 3.1 | | 82 | 3.15 | | 83 | 3.2 | | 84 | 3.25 | | 85 | 3.3 | | 86 | 3.35 | | 87 | 3.4 | | 88 | 3.45 | | 89 | 3.5 | | 90 | 3.55 | | 91 | 3.6 | | 92 | 3.65 | | 93 | 3.7 | | 94 | 3.75 | | 95 | 3.8 | | 96 | 3.85 | | 97 | 3.9 | | 98 | 3.95 | | 99 | 4.0 | | 100 | -0.8 |Polardiagramm
radar
| Cardioid | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |D Kamikaze
Richtmikrofon für Kameras
www.nowsonic.com
Lieferumfang
■ Windschutz: 1x
■ Mikrofon: 1x
■ Batterie: 1x
■ Bedienungsanleitung: 1x
■ Tasche: 1x
Warnung
1) Die Empfindlichkeit des Mikrofons ist nicht für starke Schläge oder einen Fall aus großer Höhe ausgelegt.
2) Lagern Sie das Mikrofon trockem und sauber. Um Einwirkungen auf Empfindlichkeit und Klangfarbe des Mikrofons zu vermeiden, lagern Sie es nicht in Räumen mit hoher Luftfeuchtigkeit oder starken magnetischem Feld.
3) Schaltet Sie das Mikrofom nach Gebrauch aus, um die Batterie zu schonen.
4) Entfernen Sie die Batterie aus dem Batteriefach bewor Sie es länger lagern, um ein Auslaufen der Batterie und eine damit verbundene Beschädigung des Schaltkreises zu vermeiden.
Service
Wenn Sie eine Frage zu Ihrem Mikrofon oder ein technisches Problem haben, kontaktieren Sie bitte zuerst den Händler, bei dem Sie das Mikrofon erworben haben.
Falls eine Reparatur erforderlich sein sollte, wird sich Ihr Händler um die Abwicklung kümmern. Sollte dies nicht möglich sein, können Sie sich auch direkt an uns wendem. Unsere Kontaktdaten findem Sie auf unserer Webseite www.mowsonic.com.
Rechtliche Hinweise
Copyright für dieses Benutzerhandbuch © 2012: Nowsonic
Nowsonic ist eine Marke der Sound-Service Musikanlagen-Vertriebsgesellschaft mbH. Alle anderen Marken im vorliegenden Dokument sind Eigentum der jeweiligen Rechteinhaber.
Produktfunktionen, Spezifikationen und Verfügbarkeit können ohne Vorankündigung geändert werden.
Ausgabe v1.0, 11/2012
