BEDIENUNGSANLEITUNG KOFDP46H ELECTROLUX

DE Benutzerinformation | Backofen 49

1. SICHERHEITSHINWEISE.... 49
2. SICHERHEITSANWEISUNGEN.... 51
3. MONTAGE....55
4. GERÄTEBESCHREIBUNG....56
5. BEDIENFELD....57
6. VOR DER ERSTEN VERWENDUNG 57
7. TÄGLICHER GEBRAUCH.... 58
8. ZUSATZFUNKTIONEN....62
9. UHRFUNKTIONEN....63
10. VERWENDUNG DES ZUBEHÖRS....64
11. TIPPS UND HINWEISE....65
12. REINIGUNG UND PFLEGE....67
13. FEHLERSUCHE....70
14. ENERGIEEFFIZIENZ....71
15. INFORMATIONEN ZUR ENTSORGUNG 72

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder

Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  • Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• ACHTUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

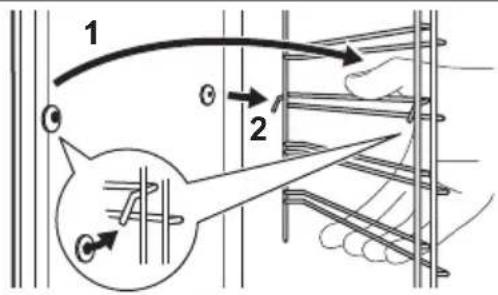

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Entfernen Sie vor der pyrolytischen Reinigung alle Zubehörteile und übermäßige Ansammlungen/Ablagerungen aus dem Innenraum des Geräts.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeitsplatte)

580 (600) mm

Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite	589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevorderseite	595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm
Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Länge des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe

gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

- Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.

- Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Verwenden Sie immer Glas und Gläser, die zum Einkochen geeignet sind.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.

– Füllen Sie kein Wasser direkt in das heiße Gerät.
– Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
• Kochen Sie immer bei geschlossener Gerätetür.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdose ziehen.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel,

Scheuerschwämme, scharfe

Reinigungsmittel oder Metallgegenstände.

- Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Pyrolytische Reinigung

WARNUNG!

Im Pyrolyse-Modus besteht Verletzungs- und Brandgefahr und es können chemische Emissionen (Dämpfe) austreten.

• Entfernen Sie vor der Pyrolyse und dem ersten Vorheizen Folgendes aus dem Garraum:
  – Speisereste, Öl oder Fettansammlungen / -ablagerungen.
  – Alle abnehmbaren Gegenstände (die mit dem Gerät mitgeliefert werden, wie z. B. Regale, Seitenleisten usw.), insbesondere alle antihaftbeschichteten Töpfe, Pfannen, Backbleche, Utensilien usw.
• Lesen Sie sorgfältig alle Anweisungen zur pyrolytischen Reinigung durch.
• Halten Sie Kinder während der Pyrolyse vom Gerät fern. Das Gerät wird sehr heiß und die heiße Luft wird durch die vorderen Kühllüftungsöffnungen freigesetzt.
  • Die pyrolytische Reinigung erfolgt bei sehr hoher Temperatur und kann Dämpfe von Lebensmittelrückständen und Gerätematerialen freisetzen. Beachten Sie Folgendes:
  – Sorgen Sie während und nach der Pyrolyse für eine gute Belüftung.
  – Sorgen Sie während und nach dem ersten Vorheizen für eine gute Belüftung.
• Während und nach der Pyrolyse kein Wasser auf die Backofentür geben, um eine Beschädigung der Glasscheiben zu vermeiden.
  • Die von den Pyrolyse-Backöfen / Speiseresten freigesetzten Dämpfe sind ungefährlich für Menschen, einschließlich Kinder und Personen mit Gesundheitsproblemen.
• Halten Sie Haustiere während und nach der Pyrolyse und dem ersten Aufheizen vom Gerät fern. Kleine Haustiere

(insbesondere Vögel und Reptilien) können sehr empfindlich auf Temperaturschwankungen und emittierte Dämpfe reagieren.

- Antihaftbeschichtungen auf Töpfen, Pfannen, Backblechen und Kochutensilien usw. können durch die hohen Temperaturen während der pyrolytischen Reinigung aller pyrolytischen Backöfen beschädigt werden und geringfügige Mengen an gesundheitsschädlichen Dämpfen freisetzen.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

- Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

- Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

31 42 5 6 7 8 9 ① ② ③ ④ ⑤ ⑥

4.2 Zubehör

• Kombirost

Für Kuchenformen, überdichtes Kochgeschirr, Bratengerichte, Kochgeschirr/Gerichte.

- Backblech

Für feuchte Kuchen, Backwaren, Brot, große Braten, Tiefkühlmahlzeiten und zum

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Display
4 Einstellknopf
5 Heizelement
6 Lampe
7 Ventilator
8 Einschubschienen, herausnehmbar
9 Einschubebenen

Auffangen tropfender Flüssigkeiten, z. B. Fett beim Braten von Lebensmitteln auf einem Kombirost.

- Brat- und Fettpfanne

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

5. BEDIENFELD

5.1 Ein- und Ausschalten des Geräts

Einschalten des Geräts:

1. Drücke den Knopf. Der Knopf lässt sich herausziehen.
2. Drehe den Knopf für die Ofenfunktionen zur Auswahl einer Funktion.
3. Drehen Sie den Bedienknopf, um die Einstellungen zu ändern.
   Drehe den Knopf für die Ofenfunktionen in die Position, um das Gerät auszuschalten.

5.2 Überblick – Bedienfeld

	Zum Einstellen Uhrfunktionen drücken.
	Zum Einstellen der Funktion gedrückt halten: Schnellaufheizung.
	Zum Ein- und Ausschalten der Backofenlampe drücken.
	Zum Einstellen der Funktion gedrückt halten: Tastensperre.
OK	Zur Bestätigung der Auswahl drücken.

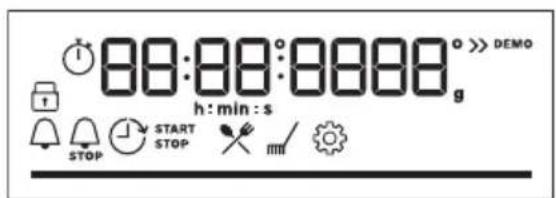

5.3 Display-Anzeigen

88:88:8888 h : min : s STOP START STOP ### PRO

Display mit Tastenfunktionen.

	Das Gerät ist verriegelt.
	Öffne das Menü und wähle das zu öffnende Symbol aus: Koch-Assistent.
	Öffne das Menü und wähle das zu öffnende Symbol aus: Reinigung.
	Öffne das Menü und wähle das zu öffnende Symbol aus: Einstellungen
	Schnellaufheizung ist eingeschaltet.
	Kurzzeit-Wecker ist eingeschaltet.
	Ende ist eingeschaltet.
	Zeit Zeitvorwahl ist eingeschaltet.
	Uptimer ist eingeschaltet.
	Für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht.

6. VOR DER ERSTEN VERWENDUNG

! WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Einstellen der Uhrzeit

Warten Sie nach dem ersten Anschluss an die Stromversorgung, bis das Display Folgendes anzeigt: "00:00".

1. Drehen Sie den Bedienknopf, um die Zeit einzustellen.
2. Drücken Sie .OK

6.2 Erste Reinigung

1. Entferne alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

2. Reinige das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.

3. Setze die Žubehörteile und die entnehmbaren Einhängegitter wieder in ihre ursprüngliche Position ein.

6.3 Erstes Vorheizen

Stelle vor dem ersten Gebrauch die Uhr ein und heize das leere Gerät vor.

1. Entferne alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

2. Einstellen der Funktion .Einstellen der Höchsttemperatur. Lasse das Gerät für 1 Std laufen.

3. Einstellen der Funktion .Einstellen der Höchsttemperatur. Lasse das Gerät für 15 Min laufen.
4. Einstellen der Funktion .Einstellen der Höchsttemperatur. Lasse das Gerät für 15 Min laufen. Schalte das Gerät aus und warte, bis es abgekühlt ist. Das Gerät kann Geruch und Rauch verströmen. Stelle sicher, dass die Luftzirkulation im Raum ausreichend ist.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Ofenfunktionen

Heißluft

Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Stellen Sie eine um 20 - 40 °C niedrigere Temperatur als bei Ober- / Unterhitze ein.

Ober- / Unterhitze

Backen und Braten von Speisen auf einer Einschubebene.

Tiefkühlgerichte

Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Frühlingsrollen) schön knusprig werden.

Pizzastufe

Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

Auftauen

Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Größe der gefrorenen Lebensmittel ab.

Feuchte Umluft

Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.

Grill

Zum Grillen dünner Lebensmittel und zum Toasten von Brot.

Heißluftgrillen

Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Zum Backen von Gratins und zum Bräunen.

Menü

Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen.

7.2 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklasse und der Ökodesign-Anforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß: IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Die Kochanleitungen finden Sie im Kapitel „Hinweise und Tipps“, Feuchte Umluft. Allgemeine Empfehlungen zur Energieeinsparung finden Sie im Kapitel „Energieeffizienz“, „Energie sparen“.

7.3 Einstellung: Ofenfunktionen

1. Drehe den Backofen-Einstellknopf auf eine Ofenfunktion.
2. Drehen Sie den Bedienknopf, um die Temperatur einzustellen.
   » - gedrückt halten zur Auswahl der Funktion: Schnellaufheizung. Sie ist für einige Ofenfunktionen verfügbar.

7.4 Einstellung: Koch-Assistent ✗

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion und Temperatur. Sie können die Zeit und Temperatur während des Garvorgangs einstellen.

Wenn die Funktion beendet ist, prüfen Sie nach, ob das Gericht fertig ist.

Einige der Speisen können auch mit Gewichtsautomatik zubereitet werden.

1. Drehe den Knopf für die Ofenfunktionen auf zu Menü zu gelangen.
2. Wähle . Drücke . OK
3. Drehen Sie den Einstellknopf, um die Nummer des Gerichts auszuwählen. Drücke OK.
4. Den Kuchen in das Gerät geben. Drücke OK.

Menü: Koch-Assistent

Legende
	Gewichtsautomatik verfügbar.
	Heizen Sie das Gerät vor, bevor Sie mit dem Kochen beginnen.
	Einschubebene.

Das Display zeigt P und eine Nummer des Gerichts an, die Sie in der Tabelle überprüfen können.

Speise Gewicht Einschubebene / Zubehör

P1	Roastbeef, blutig	1 - 1.5 kg; 4 – 5 cm dicke Stücke	2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
P2	Roastbeef, rosa
P3	Roastbeef, durch
P4	Steak, rosa 180 - 220 g proStück; 3 cm dicke Scheiben	3) Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
P5	Rinderbraten / geschmort (Prime Rib, obere runde, dicke Flanke)	1.5 - 2 kg	2) Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlegen.
Speise Gewicht Einschubebene / Zubehör
P6	Roastbeef, blutig (Niedertemperatur-Garen)	1 - 1.5 kg; 4 – 5 cm dicke Stücke	2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
P7	Roastbeef, rosa (Niedertemperatur-Garen)
P8	Roastbeef, durch (Niedertemperatur-Garen)
P9	Rinderfilet, blutig (Niedertemperatur Garen)	0,5 – 1,5 kg; 5 – 6 cm dicke Stücke	2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
P10	Rinderfilet, rosa (Niedertemperatur Garen)
P11	Rinderfilet, fertig (Niedertemperatur Garen)
P12	Kalbsbraten (z. B. Schulter)	0.8 - 1.5 kg; 4 cm dicke Stücke	2; Bräter auf KombirostFlüssigkeit hinzugeben. Braten zugedeckt.
P13	Schweinebraten Nacken oder Schulter	1.5 - 2 kg	2; Bräter auf KombirostWenden Sie das Fleisch nach der Hälfte der Garzeit.
P14	Pulled Pork (Nieder-temperatur Garen)	1.5 - 2 kg	2; BackblechWenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräunung zu erzielen.
P15	Schweinelende, frisch	1 - 1.5 kg; 5 – 6 cm dicke Stücke	2; Bräter auf Kombirost
P16	Schweinefleisch-Spareribs	2 - 3 kg; verwenden Sie rohe, 2 – 3 cm dünne Spare-ribs	3; tiefe PfanneFlüssigkeit hinzufügen, um den Boden eines Gerichts zu bedecken. Wenden Sie das Fleisch nach der Hälfte der Garzeit.
P17	Lammkeule mit Knochen	1.5 - 2 kg; 7 – 9 cm dicke Stücke	2; Bräter auf BackblechFlüssigkeit hinzugeben. Wenden Sie das Fleisch nach der Hälfte der Garzeit.
P18	Hähnchen, ganz 1 - 1.5 kg; frisch		2; Auflaufform auf BackblechDas Hähnchen nach der Hälfte der Garzeit wenden, um eine gleichmäßige Bräunung zu erzielen.
P19	Halbes Hähnchen 0.5 - 0.8 kg		3; Backblech
P20	Hähnchenbrust 180 - 200 g pro Stück		2; Auflaufform auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne.

Speise Gewicht Einschubebene / Zubehör
P21	Hähnchenschenkel, frisch	-3; BackblechWenn Sie die Hähnchenschenkel zuerst marinieren, stellen Sie die niedrigere Temperatur ein und garen Sie sie länger.
P22	Ente, ganz 2 - 3 kg	Bräter auf KombirostLegen Sie das Fleisch in den Bräter. Die Ente nach der Hälfte der Garzeit wenden.
P23	Gans, ganz 4 - 5 kg	tiefe PfanneLegen Sie das Fleisch auf das tiefe Backblech. Die Gans nach der Hälfte der Garzeit wenden.
P24	Hackbraten 1 kg	2; Kombirost
P25	Ganzer Fisch, gegrillt 0.5 - 1 kg pro Fisch	2; BackblechFisch mit Butter füllen und Ihre Lieblingsgewürze und Kräuter verwenden.
P26	Fischfilet -	Auflaufform auf Kombirost
P27	Käsekuchen -	2; cm Back-Springform auf Kombirost
P28	Apfelkuchen -	3; Backblech
P29	Apfelkuchen -	2; Kuchenform auf Kombirost
P30	Apfelkuchen -	1; cm Kuchenform auf Kombirost
P31	Brownies 2 kg Teig	3; tiefe Pfanne
P32	Schokoladenmuffins -	3; Muffin-Blech auf Kombirost
P33	Brotkuchen -	2; Brotpfanne auf Kombirost
P34	Ofenkartoffeln 1 kg	2; BackblechDie ganzen Kartoffeln mit der Schale auf das Backblech geben.
P35	Kartoffelspalten 1 kg	3; Backblech mit Backpapier ausgekleidet Kartoffeln in Stücke schneiden.
P36	Gemischtes Grillgemüse	1 - 1.5 kg3; Backblech mit Backpapier ausgekleidet Gemüse in Stücke schneiden.
P37	Kroketten, gefroren 0.5 kg	3; Backblech
P38	Pommes frites, gefroren	0.75 kg3; Backblech

Speise Gewicht Einschubebene / Zubehör
P39	Fleisch-/Gemüsela-sagne mit trockenen Nudelblättern	1 - 1.5 kg	2; Auflaufform auf Kombirost
P40	Kartoffelgratin (rohe Kartoffeln)	1 - 1.5 kg	1; Auflaufform auf KombirostDrehen Sie das Gericht nach der Hälfte der Garzeit um.
P41	Pizza frisch, dünn	-	Backblech mit Backpapier ausgekleidet
P42	Pizza frisch, dick	-	Backblech mit Backpapier ausgekleidet
P43	Quiche -		2; Backform auf Kombirost
P44	Baguette / Ciabatta / Weißbrot	0.8 kg	Backblech mit Backpapier ausgekleidetFür Weißbrot mehr Zeit nötig.
P45	Vollkorn-/Roggen-/dunkles Brot	1 kg	Backblech mit Backpapier ausgekleidet / Kas-tenform auf Kombirost

7.5 Ändern: Einstellungen

1. Drehe den Knopf für die Ofenfunktionen auf um zu Menü zu gelangen.
2. Wähle . Drücke .
3. Drehe den Bedienknopf, um die Einstellung auszuwählen. Drücke OK
4. Passen Sie den Wert an. Drücke .OK Drehe den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen.

Menü: Einstellungen

	Einstellung Wert
01	Uhrzeit Ändern
02	Helligkeit 1 - 5
03	Tastentöne 1 – Piepton, 2 – Klicken, 3 – Ton aus

Einstellung Wert

04	Lautstärke 1 - 4
05	Uptimer Ein / Aus
06	Backofenbeleuchtung Ein / Aus
07	Schnellaufheizung Ein / Aus
08	Erinnerungsfunktion Reinigen	Ein / Aus
09	DEMO Aktivierungscode:2468
10	Softwareversion	Prüfen
11	Gerät auf Werkseinstellungen zurücksetzen	Ja / Nein

8. ZUSATZFUNKTIONEN

8.1 Sperren

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion.

Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.

Schalten Sie sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht

eingeschaltet werden, denn das Bedienfeld ist verriegelt.

- gedrückt halten, um die Funktion einzuschalten.

Ein Signal ertönt. blinkt 3 x, wenn die Verriegelung eingeschaltet ist.

- gedrückt halten, um die Funktion auszuschalten.

8.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einer bestimmten Zeit automatisch aus, wenn die Ofenfunktion aktiv ist und keine Einstellungen geändert werden.

	(°C) (Std)
30 - 115 12.5
120 - 195 8.5

(°C) (Std)

200 - 245 5.5

250 - max. 3

Wenn Sie eine Ofenfunktion für eine Dauer verwenden möchten, die die automatische Abschaltzeit überschreitet, stellen Sie die Garzeit ein. Siehe Kapitel „Uhrfunktionen“.

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Zeit Zeitvorwahl.

8.3 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

9. UHRFUNKTIONEN

9.1 Beschreibung der Uhrfunktionen

Uhrzeit	Einstellen der Uhr, die die aktuelle Uhrzeit anzeigt.
Kurzzeit-Wecker	Einstellen einer Countdownzeit. Nach Ablauf der Zeit ertönt der Signalton. Diese Funktion hat keine Auswirkung auf den Backofenbetrieb.
STOP Garzeit	Einstellen der Gardauer. Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt automatisch.
Zeit Zeitvorwahl	Verzögerung des Starts und/oder des Endes des Kochens.
Uptimer	Anzeigen der Einschaltzeit des Geräts. Die maximale Zeit beträgt 23 Std 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.

9.2 Einstellung: Uhrzeit 😊

1. Drehe den Knopf für die Ofenfunktionen auf um zu Menü zu gelangen.

2. Drehe den Bedienknopf, um / Uhrzeit auszuwählen.

3. Drehe den Bedienknopf, um die Uhr einzustellen.

4. Drücke .OK

9.3 Einstellung: Kurzzeit-Wecker

1. Drücken Sie .😊 Im Display wird Folgendes angezeigt: 0:00 und 🔔

2. Drehe den Bedienknopf, um die Kurzzeit-Wecker einzustellen.

3. Drücke . Der Timer startet umgehend. Wenn die Zeit abgelaufen ist, drücke OK und drehe den Knopf für die Ofenfunktionen auf die Position „Aus“.

9.4 Einstellung: Garzeit STOP

1. Drehe den Knopf, um die Ofenfunktion auszuwählen und die Temperatur einzustellen.

2. Drücke Ⓧ wiederholt.

Im Display wird Folgendes angezeigt: 0:00

und STOP

1. Drehe den Bedienknopf, um die Garzeit einzustellen.

2. Drücke .OK

Der Timer startet umgehend.

Wenn die Zeit abgelaufen ist, drücke OK und drehe den Knopf für die Ofenfunktionen auf die Position „Aus“.

9.5 Einstellung: Zeit Zeitvorwahl

1. Drehen Sie die Knöpfe, um die Ofenfunktion auszuwählen und die Temperatur einzustellen.

2. Drücken Sie wiederholt.

Das Display zeigt an: die Uhrzeit START.

1. Drehen Sie den Knopf, um die Startzeit einzustellen.

2. Drücken Sie .OK

Im Display wird Folgendes angezeigt: --:-- STOPP.

1. Drehen Sie den Bedienknopf, um das Ende einzustellen.

2. Drücken Sie .OK

Der Countdown des Timers beginnt zu der eingestellten Startzeit.

Wenn die Zeit abgelaufen ist, drücken Sie OK und drehen Sie den Knopf für die Ofenfunktionen auf die Position „Aus“.

9.6 Einstellung: Uptimer

1. Drehen Sie den Knopf für die Ofenfunktionen auf ≡m zum Menü zu gelangen.

2. Drehen Sie den Bedienknopf, um Optimer auszuwählen. Siehe Kapitel „Täglicher Gebrauch“, Menü: Einstellungen.

3. Drücken Sie .OK

4. Drehen Sie den Bedienknopf, um die Funktion ein- und auszuschalten.

5. Drücken Sie .OK

10. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

10.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost

Schieben Sie den Rost mit den Füßen nach unten zwischen die Führungsstäbe der Einhängegitter.

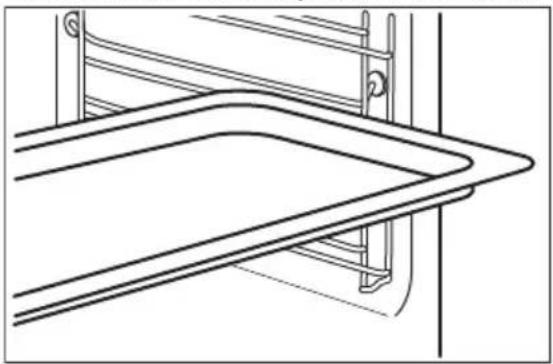

Backblech / Auflaufpfanne Schieben Sie das Backblech zwischen die

Führungsstäbe der Einhängegitter.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen dienen nur als Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

Ihr Gerät backt oder brät unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Garzeit und Einschubebene für die einzelnen Speisen.

Finden Sie für ein bestimmtes Rezept keine konkreten Einstellungen, orientiern Sie sich an einem ähnlichen Rezept.

In den Tabellen verwendete Symbole:

	Lebensmittelart
	Ofenfunktion
	Temperatur
	Zubehör

Einschubebene

Garzeit (Min)

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwende dunkle und nicht reflektierende Backformen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

• Pizzapfanne - dunkel, nicht-reflektierend, Durchmesser 28cm
• Auflaufform - dunkel, nicht-reflektierend, Durchmesser 26cm
  • Auflaufförmchen - Keramik, Durchmesser 8cm, Höhe 5 cm
• Flan-Boden-Backform - dunkel, nicht reflektierend, Durchmesser 28cm

11.3 Feuchte Umluft

Beachte für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

	°C
Brötchen, süß, 16 Stück	Backblech oder tiefes Blech 180 2 20 - 30
Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 30 - 40
Pizza, gefroren, 0.35 kg	Kombirost 220 2 10 - 15
Biskuitrolle Backblech oder tiefes Blech 170 2 25 - 35
	°C	☐	1
Brownie Backblech oder tiefes Blech 175 3 25 - 30
Soufflé, 6 Stück Keramikförmchen auf Kombi-rost		200 3 25 - 30
Biskuitboden Biskuitform auf Kombirost 180 2 15 - 25
Englischer Sandwich-kuchen à la Victoria	Backform auf Kombirost 170 2 40 - 50
Fisch, pochiert, 0.3 kg	Backblech oder tiefes Blech 180 3 20 - 25
Fisch, ganz, 0.2 kg	Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0.3 kg	Pizzapfanne auf Kombirost 180 3 25 - 30
Fleisch, pochiert, 0.25 kg	Backblech oder tiefes Blech 200 3 35 - 45
Schaschlik0.5kg	Backblech oder tiefes Blech 200 3 25 - 30
Plätzchen, 16 Stück	Backblech oder tiefes Blech 180 2 20 - 30
Makronen, 24 Stück	Backblech oder tiefes Blech 180 2 25 - 35
Muffins, 12 Stück	Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 20 Stück	Backblech oder tiefes Blech 180 2 25 - 30
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 25 - 35
Törtchen, 8 Stück	Backblech oder tiefes Blech 170 2 20 - 30
Gemüse, pochiert, 0.4 kg	Backblech oder tiefes Blech 180 3 35 - 45
Vegetarisches Ome-lett	Pizzapfanne auf Kombirost 200 3 25 - 30
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech 180 4 25 - 30

11.4 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

1) Gerät 10 Minuten vorheizen.
2) Kombirost in die dritte und Fettpfanne in die zweite Einschubebene des Backofens einschieben. Gerät 10 Minuten vorheizen. Wende das Gericht nach der Hälfte der Garzeit.

				°C
Törtchen, 20 pro Blech	Ober- / Unterhitze	Backblech	3	170	20 - 35
Törtchen, 20 pro Blech	Heißluft	Backblech	3	150 - 160	20 - 35
Törtchen, 20 pro Blech	Heißluft	Backblech	2 und 4	150 - 160	20 - 35
Apfelkuchen, 2 Backformen à ∅ 20 cm	Ober- / Unterhitze	Kombirost	2	180	70 - 90
Apfelkuchen, 2 Backformen à ∅ 20 cm	Heißluft[STCG]	Kombirost	2	160	70 - 90
Fettfreier Biskuit, Kuchen-form ∅ 26 cm1)	Ober- / Unterhitze Kombirost 2 170 40 - 50
Fettfreier Biskuit, Kuchen-form ∅ 26 cm1)	Heißluft Kombirost 2 160 40 - 50
Fettfreier Biskuit, Kuchen-form ∅ 26 cm1)	Heißluft Kombirost 2 und 4 160 40 - 60
Mürbeteiggebäck Heißluft Backblech 3 140 - 150 20 - 40
Mürbeteiggebäck Heißluft Backblech 2 und 4 140 - 150 25 - 45
Mürbeteiggebäck Ober- / Unterhitze Backblech 3 140 - 150 25 - 45
Toast, 4 - 6 Stück1)	Grill Kombirost 4 Max. 1 - 5
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg2)	Grill Kombirost,Fettpfanne		4 Max.	20 - 30

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

• Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel.
• Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.
• Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Gebrauch

• Reinigen Sie den Innenraum des Geräts nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.
• Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen

Sie Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie das Innere des Geräts nach jedem Gebrauch nur mit einem Mikrofasertuch.

Zubehör

• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.
• Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfernen der Einhängegitter

Entferne die Einhängegitter zur Reinigung des Geräts.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Ziehe das Einhängegitter vorne von der Seitenwand weg.
3. Ziehe das Einhängegitter hinten von der Seitenwand weg und nehme es heraus.

1 2

Setze die Einhängegitter in umgekehrter Reihenfolge ein.

12.3 Pyrolytische Reinigung

WARNUNG!

Es besteht das Risiko von Verbrennungen.

VORSICHT!

Befinden sich weitere Geräte in demselben Küchenmöbel, verwende sie nicht während dieser Funktion. Andernfalls kann der Backofen beschädigt werden.

Starte die Funktion nicht, wenn die Backofentür nicht vollständig geschlossen ist.

Beim Start der Reinigung wird die Tür des Geräts verriegelt und die Lampe ausgeschaltet. Bis die Tür entriegelt wird, zeigt das Display an.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Entferne alle Zubehörteile.
3. Reinige den Backofenboden und die innere Türglasscheibe mit warmem Wasser, einem weichen Lappen und einem milden Reinigungsmittel.
4. Drehe den Schalter für die Ofenfunktionen, um das Menü aufzurufen.
5. Drehe den Bedienknopf, um Reinigung auszuwählen, und drücke dann OK

Option Dauer

C1 - Leichte Reinigung 1 h
C2 - Normale Reinigung 1 h 30 min
C3 - Gründliche Reinigung 2 h 30 min

1. Drehe den Bedienknopf, um das Reinigungsprogramm auszuwählen, und drücke dann OK
2. Drücke, um die Reinigung zu starten.
3. Drehe nach der Reinigung den Knopf für die Ofenfunktionen in die Aus-Position. Wenn der Backofen abgekühlt ist, wird die Tür automatisch entriegelt.
4. Warte, bis das Gerät kalt ist, und reinige dann den Innenraum mit einem weichen Lappen.

12.4 Erinnerungsfunktion Reinigen

Der Backofen erinnert dich daran, wann er mit der pyrolytischen Reinigung gereinigt werden muss. ✅ blinkt für 5 Sek nach jedem Kochvorgang im Display.

1. Gib den Menü ein, um die Erinnerung auszuschalten.
2. Wähle Einstellungen, Erinnerungsfunktion Reinigen.

12.5 Aus- und Einbauen der Tür

Die Backofentür hat drei Glasscheiben. Sie können die Backofentür und die internen Glasscheiben entfernen, um sie zu reinigen. Lese die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernst.

VORSICHT!

Verwende den Backofen nicht ohne die Glasscheiben.

1. Öffne die Backofentür vollständig und halte beide Scharniere fest.

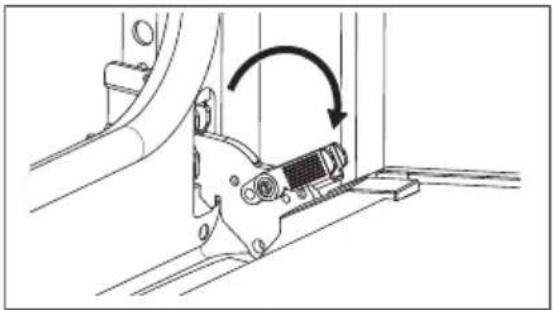

1. Hebe und ziehe die Verriegelungen an, bis sie einrasten.

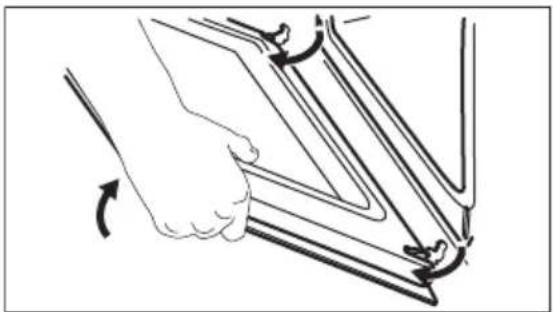

1. Schließe die Backofentür halb bis zur ersten Öffnungsstellung. Anschließend hebst und ziehst Sie die Tür aus der Aufnahme heraus.

1. Lege die Tür auf einer stabilen Oberfläche auf einen weichen Lappen.

2. Fasse die Türabdeckung Ban der Oberkante der Tür an beiden Seiten an und drücke sie nach innen, um den Klippverschluss zu lösen.

B 1 2

1. Ziehe die Türabdeckung nach vorn, um sie abzunehmen.

2. Halte die Glasscheiben der Tür an der Oberkante fest und ziehe sie vorsichtig einzeln heraus. Beginne mit der oberen Glasscheibe. Achte darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

1. Reinige die Glasscheiben mit Wasser und Spülmittel. Trockne die Glasscheiben sorgfältig. Reinige die Glasscheiben nicht im Geschirrspüler.

2. Setze nach der Reinigung die Glasscheiben und die Backofentür ein. Wenn die Tür korrekt installiert ist, hörst Sie beim Schließen der Verriegelungen ein Klicken. Achte beim Wiedereinsetzen der

Glasscheiben (Aund) Bauf die richtige Reihenfolge. Achte auf das Symbol/den Druck auf der Seite der Glasscheibe. Jede Glasscheibe sieht anders aus, um die Demontage und Montage zu erleichtern.

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

A B

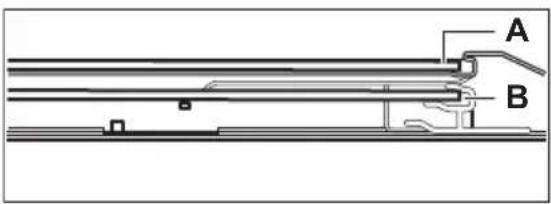

Stelle sicher, dass Sie die mittlere Glasplatte korrekt in der Aufnahme installierst.

A B

12.6 Austauschen der Lampe

WARNUNG!

Stromschlaggefahr. Die Lampe kann heiß sein.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Trenne das Gerät von der Stromversorgung.
3. Lege das Tuch auf den Ofenboden.

VORSICHT!

Halte die Halogenlampe immer mit einem Tuch fest, um zu verhindern, dass Fettrückstände auf der Lampe verbrennen.

Hintere Lampe

1. Drehe die Glasabdeckung und nimm sie ab.
2. Reinige die Glasabdeckung.
3. Ersetze die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
4. Bringe die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

Problem Prüfen...
Das Gerät kann nicht eingeschaltet oder bedient werden.	Das Gerät ist ordnungsgemäß an die Stromversorgung angeschlossen.
Das Gerät erwärmt sich nicht. Die Abschaltautomatik ist ausgeschaltet.
Das Gerät erwärmt sich nicht. Die Gerätetür ist geschlossen.
Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt.
Das Gerät erwärmt sich nicht. Sperren ist deaktiviert.
Die Lampe ist ausgeschaltet. Feuchte Umluft – ist aktiviert.
Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt.
Err C3 Die Gerätetür ist geschlossen oder die Türverriegelung ist nicht beschädigt.
Err F102 Die Gerätetür ist geschlossen.
Err F102 Die Türverriegelung ist nicht defekt .
Auf dem Display wird 00:00 angezeigt. Es gab einen Stromausfall. Stellen Sie die Uhrzeit ein.

Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an ein autorisiertes Servicezentrum.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicezentrum.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Geräts. Es ist bei geöffneter Tür sichtbar. Entfernen Sie das Typenschild nicht vom Gerät.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.):

Seriennummer (S.N.):

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux

Modellbezeichnung KOFDP46H 949498297

Energieeffizienzindex 81.2

Energieeffizienzklasse A+

Energieverbrauch mit einer Standardbeladung, konventioneller Modus 0.93 kWh/Programm

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.69 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Lautstärke 72 l

Art des Backofens Eingebauter Backofen

Masse 31.0 kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiesparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter Backofenbeleuchtung

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

15. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und

Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyclen, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw.

Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.

INDICE

1. INFORMAZIONI DI SICUREZZA....74
2. ISTRUZIONI DI SICUREZZA....76
3. INSTALLAZIONE....79
4. DESCRIZIONE DEL PRODOTTO.... 81
5. PANNELLO DEI COMANDI....82
6. PRIMA DEL PRIMO UTILIZZO....82
7. UTILIZZO QUOTIDIANO....83
8. FUNZIONI AGGIUNTIVE.... 87
9. FUNZIONI DEL TIMER....88
10. UTILIZZO DI ACCESSORI....89
11. CONSIGLI E SUGGERIMENTI UTILI.... 89
12. PULIZIA E CURA....92
13. RISOLUZIONE DEI PROBLEMI....95
14. EFFICIENZA ENERGETICA....96
15. CONSIDERAZIONI SULL'AMBIENTE....97
