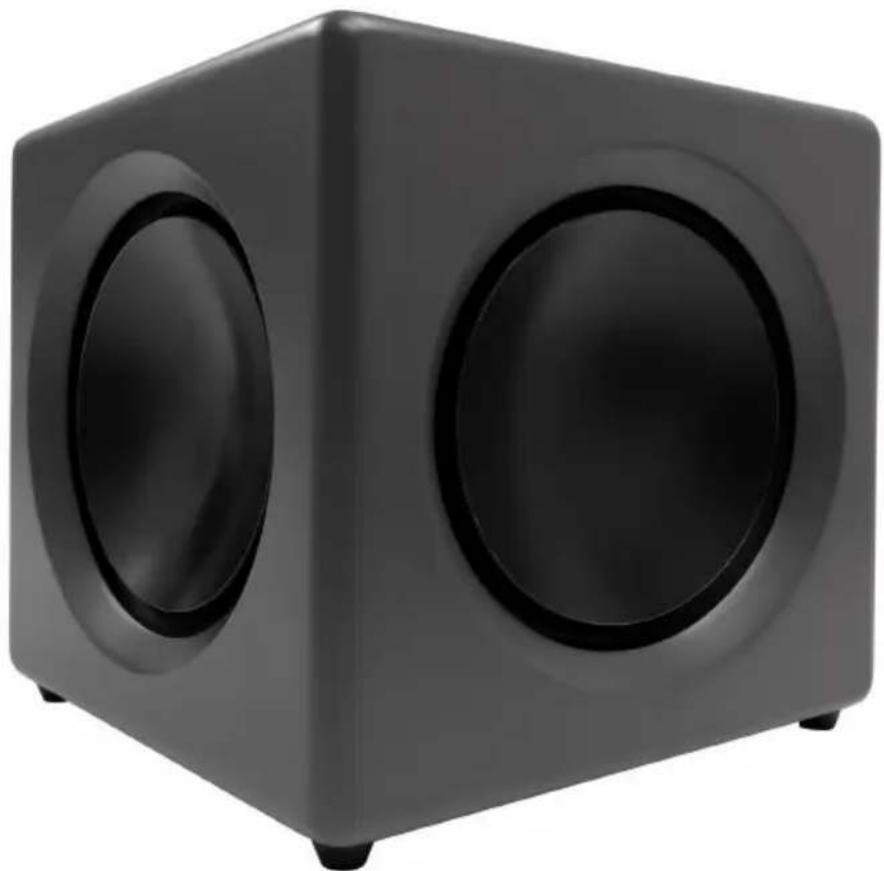

BEDIENUNGSANLEITUNG Fusion Wavemaster

Bedienungsanleitung....3

User Manual....9

Mode d'emploi....15

Sehr geehrter Anwender,

wir freuen uns, dass Sie den FUSION Subwoofer von wavemaster gewählt haben und gratulieren Ihnen zu dieser Entscheidung.

Sie haben mit dem wavemaster FUSION ein gleichermaßen anspruchsvolles wie attraktives Audioprodukt erworben. Wir sind überzeugt, dass Ihnen unser Produkt viele Jahre nützliche Dienste erweisen und vor allem eine Menge Spaß bereiten wird.

... Ihr wavemaster Team!

Nach dem Auspacken

… sollten Sie zunächst den Packungsinhalt auf Vollständigkeit überprüfen. Neben dieser Anleitung sollten vorhanden sein:

1 Subwoofer Lautsprecherbox
1 Netzkabel
1 Audio Verbindungskabel (mono) Cinchstecker -> Cinchstecker

Aufstellungs-, Pflege- und Sicherheitshinweise

• Verbinden Sie den Audio Anschluss Ihres Sound Systems mit dem Subwoofer-Out, dem nicht verstärkten, Ausgang Ihrer Soundquelle. Ein verstärktes Tonsignal ( z.B. Speaker-Out) könnte Ihr SoundSystem überlasten oder beschädigen.
• Um Ihr SoundSystem mit der Netzspannung zu verbinden, achten Sie bitte darauf, dass sich in der Nähe des SoundSystems eine Steckdose befindet.
• Sollte Ihr SoundSystem längere Zeit nicht benutzt werden, stellen Sie sicher, dass die Stromversorgung unterbrochen wird.
• Benutzen Sie keinen Alkohol, Benzin, Verdünner oder Säuren, um das Gehäuse zu reinigen.
• Stellen Sie Ihr SoundSystem nicht in der Nähe von Klimaanlagen, Heizungen oder Funkanlagen auf.
• Vermeiden Sie besondere Belastungen wie z. B. besondere Kälte oder Hitze, starke Trockenheit oder Feuchtigkeit, mechanische Vibrationen oder Schläge.
• Öffnen Sie nicht das Gehäuse, sondern wenden Sie sich an qualifiziertes Servicepersonal.
• Für das Servicepersonal: Öffnen Sie nie das Gehäuse, wenn das Gerät mit dem Netzspannungsanschluss verbunden ist!
• Achtung!! Durch den ON / STANDBY-Schalter erfolgt keine Trennung der Netzspannung!
• Eine vorsätzliche Schädigung des Gerätes unterliegt nicht den Garantieleistungen.
• Bitte wenden Sie sich im Servicefall an Ihren Fachhändler.

Deutsch

Aufbau & Bedienung

Der Aufbau und die Bedienung des wavemaster FUSION sind sehr einfach.

Bitte beachten Sie, alle Anschlüsse nur im ausgeschalteten Zustand (AC POWER OFF) durchzuführen.

• Stellen Sie die Lautsprecher an den gewünschten Platz. Die beste Position für den Subwoofer finden Sie im Bereich zwischen den Stereo-Lautsprechern. Bitte beachten Sie, den Abstand zu Wänden und anderen Gegenständen von mindestens 10cm einzuhalten, um eine ungestörte Tieftonabstrahlung zu ermöglichen.
• Zuerst verbinden Sie einen der Eingänge (INPUT L oder R bzw. beide) auf der Rückseite mit dem Subwoofer-Ausgang der entsprechenden Soundquelle. Nutzen Sie dafür das beigefügte Audio-Verbindungskabel. Bitte folgen Sie den Anschlußbeispielen, die in den nachfolgenden Kapiteln Details für verschiedene Quellen darstellen.
• Prüfen Sie vor der Inbetriebnahme unbedingt die Höhe der Netzspannung. FUSION kann an 115V oder 230V betrieben werden. Die Anpassung an die Netzspannung erfolgt automatisch.
• Schließen Sie Ihren FUSION Subwoofer an die Stromversorgung an.
• Schalten Sie die Netzspannung mit dem AC POWER-Schalter auf der Rückseite ein.
• Justieren Sie den Pegel des Subwoofers mit dem Regler LEVEL auf der Geräterückseite. Bitte achten Sie darauf die Tieftöner nicht zu überlasten (hörbare Verzerrungen treten auf), weil dies die Lebensdauer der Tieftöner verringern kann!
• POWER Wahlschalter für die automatische und manuelle Ein-/STANDBY-Schaltung
  Mit dem 3 Positionen Umschalter können Sie den Subwoofer manuell deaktivieren (STANDBY), die automatische EIN-/Standby-Schaltung verwenden (AUTO) oder den Subwoofer dauerhaft einschalten (ON)
• AUDIO SIGNAL SENSOR: wenn das Eingangssignal für mehr als 10 Minuten sehr gering bleibt oder aussetzt, schaltet der AUDIO SIGNAL SENSOR automatisch auf STANDBY. Sobald wieder ein Audiosignal vorliegt wird der AUDIO SIGNAL SENSOR wieder automatisch das System einschalten! Diese Automatik wird bei Schalterstellung AUTO aktiviert.

Deutsch

Audio Konfigurationen

Die folgenden Konfigurationen nennen typische Anschlußbeispiele für Ihren FUSION Subwoofer.

Bitte beachten Sie, daß der FUSION grundsätzlich an einen Ausgang nach dem Lautstärkeregler des Stereo-Lautsprechersystems angeschlossen werden muß, um stets eine an die Stereo-Lautsprecher angepaßte Lautstärke zu erreichen.

Verbindung mit einem Stereo-Aktiv-Lautsprechersystem mit Subwooferausgang

Verbinden Sie den FUSION Subwoofereingang mit dem Ausgang "Subwoofer" des Aktiv-Lautsprechersystems. Falls nur ein Mono-Ausgang zur Verfügung steht, verwenden Sie nur eine der beiden Eingangsbuchsen L oder R des FUSION.

Verbindung mit einem Stereo Verstärker/Receiver mit Vorverstärkerausgang

Verbinden Sie den FUSION Subwoofereingang mit dem Ausgang "Pre-OUT" des Vorverstärkers oder Receivers.

Verbindung zu Audio-Geräten ohne Vorverstärkerausgang

Um den FUSION mit einem herkömmlichen Stereo-Verstärker anzusteuern, der keinen Vorverstärkerausgang bietet, können Sie einen handelsüblichen High-Level-Adapter verwenden. Der High-Level-Adapter paßt den zu hohen Ausgangspegel der Verstärker-Lautsprecherausgänge an den Line-Pegel des FUSION Line-Eingangs an. Weitere Anschlußhinweise finden Sie in den Erläuterungen des High-Level-Adapters.

Einstellregler

LEVEL: Mit Hilfe des Pegelreglers kann die Lautstärke Ihres Subwoofers in Relation zu den Einstellungen anderer Geräte angepaßt werden.

FREQUENCY: Der FUSION Subwoofer arbeitet in einem Frequenzbereich von 30 Hz (untere Grenzfrequenz) bis zu einer mit diesem Regler einstellbaren oberen Trennfrequenz. Dadurch lässt sich der akustische Übergang zu den Stereo-Lautsprechern optimieren. Im Allgemeinen sollte bei großen Stereo-Lautsprechern eine relativ niedrige Grenzfrequenz gewählt werden, während bei kleineren Stereo-Lautsprechern zumeist eine höhere Grenzfrequenz zu besseren Ergebnissen führt. Der Einstellbereich des Tiefpassfilters erstreckt sich von 40-180 Hz mit einer Flankensteilheit von 12 dB/Oktave.

PHASE: Die Einstellung der Phase dient dazu, die Membranen von Subwoofer und Stereo-Lautsprechern im „Gleichtakt“ schwingen zu lassen, damit sich die Schallanteile des Subwoofers optimal zu denen der Stereo-Lautsprecher addieren. Ist die Phase ungünstig eingestellt, können sich Schallanteile im Übergang vom Subwoofer zu den Stereo-Lautsprechern auslöschen. Das kann dann so klingen, als ob der Tiefbass nicht richtig zur übrigen Musik passt.

Je nach dem vorhandenen Audioausgang, an dem FUSION angeschlossen ist, kann die Grundeinstellung der Phase 0° oder 180° betragen.

Deutsch

Justagevorgang

Der LEVEL Regler wird auf Anschlag MIN, der FREQUENCY Regler auf 180 Hz, der PHASE Regler auf 0° eingestellt. Zum ersten Test eignet sich z.B. die Wiedergabe einer männlichen Sprecherstimme mit normalem Tiefenanteil. Verwenden Sie eine angenehme mittlere Lautstärke.

Stellen Sie den POWER Schalter des FUSION auf ON oder AUTO.

Den LEVEL Regler des FUSION langsam aufdrehen, bis die Gesamtlautstärke der Bass-Wiedergabe durch den Subwoofer leicht erhöht wird. Zunächst arbeiten Subwoofer und Stereolautsprecher im oberen Baßbereich noch beide zusammen, daher ist eine Baßlautstärke-Erhöhung normal.

Falls sich beim Aufdrehen des LEVEL Reglers im Baß der Stimme anstatt einer Lautstärke-Erhöhung eine Absenkung zeigt, drehen Sie den Phasenregler auf 180° und justieren den Pegel erneut mit dieser Einstellung.

Drehen Sie nun den FREQUENCY Regler langsam zurück, so daß die eben gehörte Lautstärkeerhöhung bei den höheren Baßfrequenzen (Grundtonbereich) gerade eben nicht mehr auftritt. Der Subwoofer arbeitet jetzt nur im Frequenzbereich unterhalb der Stereo-Lautsprecher

Je nach Aufstellung und Art der Stereo-Lautsprecher kann durch die Veränderung der Einstellung des PHASE Reglers ein noch besseres Zusammenspiel mit dem Subwoofer erreicht werden. Wenn Sie keine Verbesserungen mit einer veränderten Einstellung des Phasenreglers hören, belassen Sie ihn in der Ausgangsposition 0° (bzw. 180°).

Auch wenn nach der ersten Einstellung noch nicht jede Musikwiedergabe optimal erklingt, kann durch mehrfaches Nachjustieren eine deutliche Erweiterung der Tiefenwiedergabe ohne übertrieben angehobenen Baß oder Dröhnen erreicht werden. Hier sind ein wenig Geduld und verschiedene Stücke zum Testen hilfreich. Möglicherweise hilft auch eine andere Aufstellung des Subwoofers, näher oder entfernter zur Hörposition.

Als optimal gilt die Einstellung eines Subwoofers, wenn die Wiedergabe ohne den Subwoofer (OFF) genauso klingt wie mit dem Subwoofer (ON oder AUTO) - ohne ihn allerdings die Tiefe oder Schwärze des Klangbildes fehlt.

Eine meßtechnisch durchgeführte Anpassung der Subwoofer-Einstellungen kann möglicherweise eine noch exaktere Angleichung an die Stereo-Lautsprecher erreichen. Oft ist aber dennoch eine subjektive Nachjustage hilfreich, um ein besonders stimmiges Zusammenspiel der Lautsprecher zu erreichen.

Deutsch

Technische Daten

- Aktiver Subwoofer

- Eingebauter Class-D-Verstärker mit einstellbaren aktiven Filtern

- 200mm (8") Aluminium-Konus Tieftöner und 2x Aluminium-Konus Passivradiatoren

•Einstellregler für PEGEL, PHASE 0-180° und TRENNFREQUENZ 40-180Hz

•Bass Boost 43 Hz +5 dB

- Umschalter für manuellen oder automatischen Betrieb ON-AUTO-STANDBY

- Wahlschalter, Einstellregler und Netz-Hauptschalter auf der Geräterückseite

•AUDIO SIGNAL SENSOR für AUTO-EIN und AUTO-STANDBY abhängig vom Audiosignal

•Line Eingänge mit RCA- (Cinch-) Buchsen, ca. 600mV

•Verbindung über Audiokabel

•Frequenzbereich: 30 - 180 Hz, S/N >95 dBA,

•Verstärker-Ausgangsleistung (RMS): 125 W

- Netzspannung: 230/115 Volt \~ 50/60 Hz, Standby Power <0.5 W (230V)

•Abmessungen (BxHxT): 260 x 260 x 260 mm

- Systemanforderungen: analoge Audioquelle mit RCA-Anschlüssen

CE - Erklärung

Wir erklären hiermit, dass der wavemaster FUSION aktiver Subwoofer mit den folgenden Normen bzw. normativen Dokumenten übereinstimmt:

EMC Direktive (2014/30/EU)

EN 55032:2015, EN 55020:2017 + A12:2016,

EN 61000-3-2:2014, EN 61000-3-3:2013

LVD Direktive (2014/35/EU)

EN 60065: 2014 + A11:2017

Dieser Erklärung liegen die Prüfberichte eines EMV - Labors zugrunde.

Alle Abbildungen und Texte wurden mit grösster Sorgfalt bearbeitet. wavemaster kann jedoch für fehlerhafte Angaben und daraus resultierende Folgen keinerlei Haftung übernehmen.

Technische Änderungen vorbehalten.

Durch starke Funkwellen (z.B. durch Mobiltelefone) kann es im normalen Betrieb zu hörbaren Störungen kommen. Für die Dauer der Störungen empfehlen wir, die Lautstärke des Gerätes mittels Lautstärke-Knopf zu reduzieren.

Sollten Sie spezielle Fragen zum Produkt haben, die diese vorliegende Anleitung nicht beantworten kann, haben sie die Möglichkeit, auf unserer Homepage nähere Informationen zu erhalten. Vielen Dank

www.wavemaster.eu

Das Gerät darf nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgeräts nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme.
