BEDIENUNGSANLEITUNG Black 16 Sonnenkönig

Ventilator Bedienungsanleitung

Artikel-Nr. 10510011

DE

Inhaltsverzeichnis

1 Sicherheitshinweise .... 3
2 Eigenschaften....5
3 Montage 6
4 Inbetriebnahme....6
5 Reinigung 7
6 Garantie / Entsorgung / Technische Änderungen .... 7

1 Sicherheitshinweise

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäße Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde. Jeder andere Gebrauch ist als unsachgemäß und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemäßen oder falschen Gebrauch zurückzuführen sind.

Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Geräte auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen können.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäß durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bitte beachten Sie die Sicherheitshinweise und lesen Sie sie genau durch. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.

Bei der Verwendung des elektrischen Gerätes müssen die folgenden Sicherheitsvorkehrungen immer befolgt werden.

- Überprüfen Sie die Angaben auf dem Typenschild, bevor Sie das Gerät an die Stromversorgung anschliessen.

• Stellen Sie das Gerät nicht ins Wasser oder andere Flüssigkeiten und achten Sie darauf, dass der Netzwerkstecker nicht ins Nasse gelegt wird. Sollte das Gerät versehentlich ins Wasser fallen, ziehen Sie es unverzüglich aus dem Wasser und lassen Sie es von einem Fachmann überprüfen, bevor Sie es erneut verwenden. Bei Nichtbeachten kann es zu einem tödlichen Stromschlag kommen!
• Versuchen Sie niemals, das Gehäuse zu öffnen!
• Platzieren Sie auf keinen Fall Gegenstände im Innern des Gehäuses.
• Benutzen Sie das Gerät nicht mit nassen Händen, auf feuchtem Boden oder wenn das Gerät selbst feucht ist.
• Berühren Sie den Stecker nicht mit nassen oder feuchten Händen.
• Überprüfen Sie das Kabel und den Stecker regelmässig auf eventuelle Schäden. Wenn das Kabel oder der Stecker beschädigt ist, muss es durch den Hersteller oder eine qualifizierte Person ersetzt werden.
• Verwenden Sie das Gerät nicht, wenn dieses fallen gelassen wurde oder anderweitige Schäden aufweist oder wenn das Kabel oder der Stecker beschädigt sind. Im Falle einer Beschädigung bringen Sie das Gerät zu einem Fachmann, damit dieser es überprüfen oder reparieren kann.
• Versuchen Sie niemals, das Gerät selbst zu reparieren. Dies könnte zu einem elektrischen Schlag führen.
• Halten Sie den Stecker und das Netzwerkkabel nicht über offenes Feuer und halten Sie ihn von scharfen Kanten fern. Entfernen Sie den Stecker nur am Stecker selbst aus der Steckdose.
• Stellen Sie sicher, dass das Netzwerkkabel oder das Verlängerungskabel nicht zu einer Stolperfalle wird und es versehentlich aus der Steckdose gezogen wird.
• Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es mit dem Stromverbrauch des Gerätes übereinstimmt, da es sonst zu einer Überhitzung des Verlängerungskabel und/oder dem Stecker führen kann.
• Dieses Gerät ist weder für den gewerblichen Gebrauch noch für den Gebrauch im Freien geeignet.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in Gebrauch ist.
  • Installieren Sie das Gerät nicht:

• In der Nähe von Heizungen Radiatoren, Ofen oder andere Wärmequellen.

• Unter direktem Sonnenlicht
• Bei mechanischen Vibrationen oder Erschütterungen
• Bei starker Verschmutzung
• Bei fehlender Belüftung, in engen Räumen oder Kleiderschrank

• Bei unebener Fläche

• Bei nichtgebrauch oder Reinigung das Gerät vom Stromnetz nehmen. Das Gerät nur voll montiert benutzen.

• Jeglicher Kontakt mit beweglichen Sachen vermeiden. Finger nicht durch das Schutzgitter stecken.
• Das Gitter nicht abdecken oder in der Nähe von Vorhänge nutzen.
• Bei Transport oder beim Verstellen des Gerätes immer vom Stromnetz nehmen.
• Die Verwendung von Anbauteilen oder Zubehör die nicht vom Hersteller vertrieben werden, sind nicht zu empfehlen. Dies kann zu Sach- oder Personenschaden führen.
• Achten Sie dass das Gerät auf stabiler Oberfläche platziert wird um ungewolltes Umkippen zu vermeiden.
  -Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder einen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.

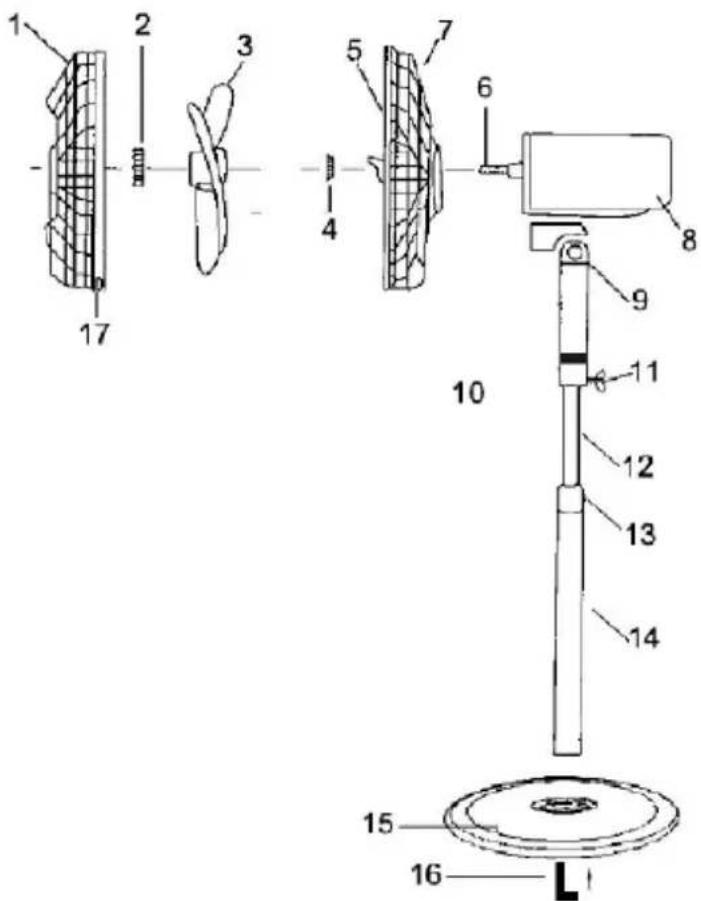

2 Eigenschaften

1. Vorderes Schutzgitter
2. Abdeckungsschraube
3. Ventilationsblätter
4. Plastik Mutter
5. Hinetres Schutzgitter
6. Motorwelle
7. Griff
8. Motorgehäuse
9. Halsschraube
10. Drehschalter
11. Stellschraube
12. Innere Stange
13. Ring zur Höheneinstellung
14. Aussenrohr
15. Standfuss
16. Schrauben
17. Klammern

• Lösen Sie die Schrauben des äussern Rohrs (14).
• Platzieren Sie das Innere Rohr(12) auf dem Standfuss (15) und fixiere diese mit den Schrauben (16).
• Platzieren Sie das Motorgehäuse auf dem inneren Rohr und stellen Sie sicher das dass Motorgehäuse vollständig auf dem inneren Rohr geschoben ist. Mit den Schrauben befestigen.

• Drehen Sie die Abdeckungsschraube gegen den Uhrzeigersinn ab.
• Bringen Sie das hintere Schutzgitter auf Position so dass der Tragegriff nach oben zeigt.
• Setzen Sie das hintere Schutzgitter auf die Motorwelle und befestigen Sie es mit der Sicherheitsmutter. Keine Gewalt anwenden.
• Ventilatoren Blatt auf die Motorwelle setzen so dass die Kerbung auf die Querstäbchen passt. Mit der Abdeckungsschraube gegen den Urzeigersinn anziehen.
• Setzen Sie das vordere Schutzgitter auf so das unten die kleinen Löcher aufeinander liegen Schliessen Sie die vier Sicherungsbügel über den äusseren Rand. Schraube und Mutter unten befestigen.

4 Inbetriebnahme

• Wählen Sie einen geeigneten Standort für den Ventilator und befolgen Sie die Sicherheitshinweise.
• Entfernen Sie vor Gebrauch alle Kabelbinder und Produktekleber.
• Schliessen Sie das Gerät ans Stromnetz. Wählen Sie die gewünschte Geschwindigkeit 0-Der Lüfter ist ausgeschaltet, 1- niedrigste Geschwindigkeit, 2- mittlere Geschwindigkeit, 3- höchste Geschwindigkeit. Für starten der Oszillation, Knopf eindrücken und Knopf herausziehen um den Oszillation-Modus zu beenden.
• Zum Einstellen des Neigungswinkels, schwenken Sie den Lüfter auf den gewünschten Winkel
• Achtung: Stellen Sie das Gerät vor jeder Änderung aus.

5 Reinigung

• Schalten Sie den Ventilator vor der Reinigung immer aus.
• Verwenden Sie feuchtes Tuch und einem mildes Reinigungsmittel, um die Oberfläche des Gerätes zu reinigen. Verwenden Sie niemals aggressive Reinigungsmittel.
• Verwenden Sie auf keinen Fall Benzin oder Lösemittel zum Reinigen.
• Es darf kein Wasser oder andere Flüssigkeiten, in das Motorgehäuse gelangen. Tauchen Sie das Gerät nicht in Flüssigkeiten.
• Falls der Ventilator nicht mehr benötigt wird, lagern sie es an einem kühlen, trockenen Ort.
• Halten Sie die Lüftungsschlitze an der Rückseite des Hauptkörpers frei von Staub, verwenden Sie dafür einen Staubsauger. Gehäuse nicht abnehmen um Staub zu entfernen

6 Garantie / Entsorgung / Technische Änderungen

Garantie:

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen. Die Garantie beträgt 24 Monaten ab dem Kaufdatum

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Technische Änderungen in Technik und Design vorbehalten.

Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

Headquarter

Olensbachstrasse 9–15

CH-9631 Ulisbach

National

Tel. [phone]

Fax [phone]

International

Tel. [phone]

Fax [phone]

www.armin-schmid.ch

www.sonnenkoenig.ch

Doc-Nr. 2017,10,31,02

Konformitätserklärung

Wir, die Firma

Armin Schmid

Heizen, Klima und Haushaltapparate

Olensbachstrasse 9-15

9631 Ulisbach

Schweiz

erklären hiermit, dass das Produkt

Typ: BLACK 16" (Artikel-Nr. 10510011)

Leistungsaufnahme: 50 Watt

Produktbeschreibung: Standventilator

Marke: Sonnenkoenig

auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt:

EN 60335-1:2012+A11:2014

EN 60335-2-80:2003+A1+A2

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

gemäß den Bestimmungen der Richtlinie

LVD-Richtlinie: 2014/35/EU

EMV-Richtlinie: 2014/30/EU

Ökodesign-Richtlinie: 206/2012/EU

Ulisbach, den 31. Oktober 2017

Firma Armin Schmid

Armin Schmid

Geschäftsführer / CEO

Firma

Armin Schmid

Olensbachstrasse 9-15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

www.sonnenkoenig.ch

Firma

Armin Schmid

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

info@ sonnenkoenig.ch

www.sonnenkoenig.ch

0.14 Cent/Minute

FR

BLACK 16"

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

info@ sonnenkoenig.ch

www.sonnenkoenig.ch

0.14 Cent/Minute

BLACK 16"

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

info@ sonnenkoenig.ch

www.sonnenkoenig.ch

0.14 Cent/Minute

BLACK 16"

Ventilator

User's manual

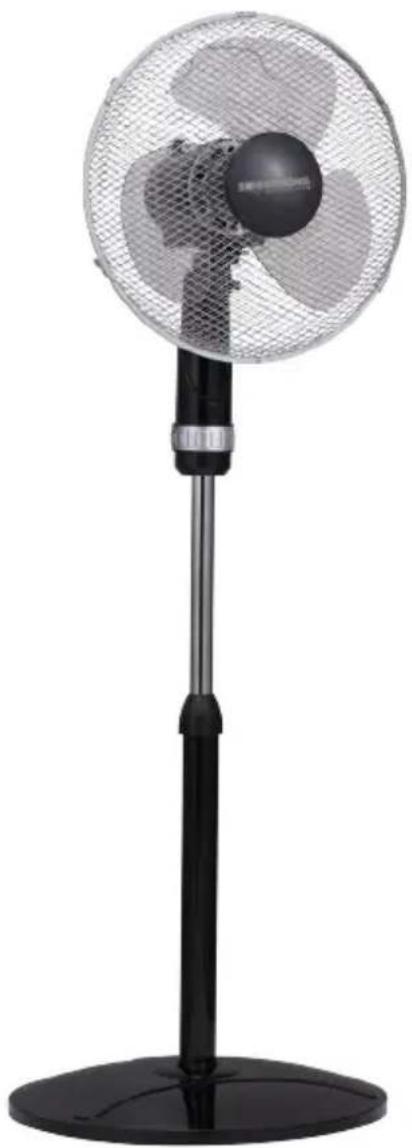

Modern desktop fan with a black stand and mesh fan blade, no visible text or symbols
