BEDIENUNGSANLEITUNG TREVLIG 504.678.35 IKEA

Sicherheitshinweise	15	Gartabelle	20
Aufstellung	16	Reinigung und Pflege 20
Produktbeschreibung	17	Probleme lösen 21
Bedienfeld	17	Technische Daten 22
Indikatoren	17	Elektrischer Anschluss 23
Leitfaden zum Kochgeschirr 18		Hinweise zum Umweltschutz 23
Erster Gebrauch 18		Hersteller	24
Täglicher Gebrauch 19		IKEA GARANTIE 24

Sicherheitshinweise

Diese Sicherheitsanweisungen vor dem Gebrauch durchlesen. Diese Anweisungen zum Nachschlagen leicht zugänglich aufbewahren.

In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Geräts oder falsche Bedienungseinstellung.

⚠️ WARNUNG!: Das Gerät und die zugänglichen Teile werden bei der Benutzung heiß. Das Berühren heißer Teile ist unbedingt zu vermeiden. Kinder unter 8 Jahren dürfen sich dem Gerät nur unter Aufsicht nähern.

⚠️ WARNUNG!: Wenn die Kochfeldoberfläche rissig ist, das Gerät nicht verwenden - Stromschlaggefahr.

⚠️ WARNING!: Brandgefahr: Lagern Sie nichts auf der Kochoberfläche.

⚠ VORSICHT: Das Garverfahren muss überwacht werden. Ein kurzes Garverfahren muss kontinuierlich überwacht werden.

⚠️ WARNUNG!: Unbeaufsichtigtes Garen mit Fett oder Öl auf einem Kochfeld kann gefährlich sein - Brandgefahr. NIEMALS versuchen, das Feuer mit Wasser zu löschen: Stattdessen das Gerät ausschalten und dann die Flamme zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

⚠️ Benutzen Sie die Kochmulde nicht als Arbeitsfläche oder Ablage. Kleidung oder andere brennbare Materialien vom Gerät fernhalten, bis alle Komponenten vollständig abgekühlt sind - Brandgefahr.

⚠️ Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Topfdeckel auf die Kochfeldoberfläche, da sie heiß werden können.

⚠ Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät ferngehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

⚠ Schalten Sie das Kochfeld nach der Benutzung mit den Bedienelementen aus und verlassen Sie sich nicht allein auf die Topferkennung.

ZULÄSSIGE NUTZUNG

⚠ VORSICHT: Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt. ⚠ Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterküchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gutshäuser; für Gäste in Hotels, Motels, Frühstückspensionen und anderen Wohneinrichtungen.

⚠️ Jegliche andere Art der Nutzung (z.B. Aufheizen von Räumen) ist untersagt. ⚠️ Dieses Gerät ist nicht für den professionellen Gebrauch ausgelegt. Das Gerät ist nicht für die Benutzung im Freien geeignet.

INSTALLATION

Das Gerät muss von zwei oder mehr Personen gehandhabt und aufgestellt werden – Verletzungsgefahr. Tragen Sie Schutzhandschuhe zum Auspacken und zur Installation - Risiko von Schnittverletzungen.

⚠️ Die Installation, der Wasseranschluss (falls vorhanden), der elektrische Anschluss und eventuelle Reparaturen dürfen nur von einer Fachkraft durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fern halten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei Problemen wenden Sie sich bitte an Ihren Händler oder an den nächsten Kundendienst. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr.

Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

⚠ Den Unterbauschrank vor dem Einschieben des Geräts auf das Einbaumaß zurechtschneiden und alle Sägespäne und Schnittreste entfernen.

⚠️ Wenn das Gerät nicht über einem Ofen installiert ist, muss eine Trennplatte (nicht inbegriffen) in dem Fach unter dem Gerät installiert werden.

Aufstellung

Die Installation muss gemäß der Gesetze, Verordnungen und Richtlinien (elektrische Sicherheitsregeln und -bestimmungen, vorschriftsgemäßes Recycling usw.) des Landes ausgeführt werden, in dem das Gerät verwendet wird!

• Weitere Informationen zur Installation finden Sie in der Montageanleitung.
• Verwenden Sie kein Siliziumdichtmittel zwischen dem Gerät und der Arbeitsplatte.

HINWEISE ZUR ELEKTRIK

Es muss gemäß den Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zu ziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.

⚠️ Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Bedienen Sie das Gerät nicht, wenn Sie nasse Hände haben oder barfuß sind. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.

⚠️ Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.

HINWEIS: Personen mit einem Herzschrittmacher oder einem ähnlichen medizinischen Gerät sollten vorsichtig sein, wenn sie sich in der Nähe des Induktionskochfelds aufhalten. Das elektromagnetische Feld kann den Schrittmacher oder ein ähnliches Gerät beeinflussen. Wenden Sie sich an Ihren Arzt oder den Hersteller des Herzschrittmachers oder eines ähnlichen medizinischen Geräts, um weitere Informationen zu den Auswirkungen elektromagnetischer Felder des Induktionskochfelds zu erhalten.

• Stellen Sie sicher, dass der Raum unter dem Kochfeld für die Luftzirkulation ausreichend ist. Bitte halten Sie sich an die Montageanleitung.
• Die Unterseite des Geräts kann heiß werden. Wenn das Gerät über den Schubladen installiert ist, installieren Sie eine feuerfeste Trennplatte unter dem Gerät, damit der Boden nicht zugänglich ist. Bitte halten Sie sich an die Montageanleitung.

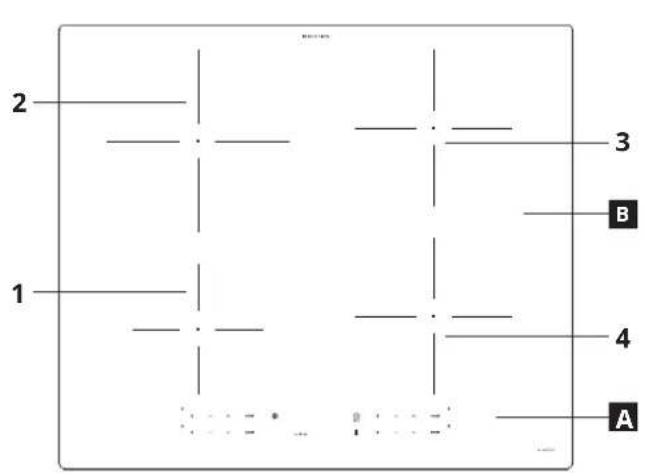

Produktbeschreibung

2 1 3 B 4 A

A Bedienfeld B Kochzonen: 1, 2, 3, 4

Bedienfeld

2 1 BOOST 6 9 3sec BOOST 8 8 0 - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +

1 Ausgewählte Garstufe

2 Kochzone abschalten

3 Garleistungsregelung

4 Booster-Funktion

5 Ein/Aus

6 Timer-Einstellung

7 Timer-Anzeige

8 Taste OK/Tastensperre

9 Pause

10 LED aktive Kochzone

11 Timer-LED

12 Timersymbol

Indikatoren

Falsches Kochgeschirr oder kein Kochgeschirr Dieses Symbol erscheint, wenn das Topfgeschirr nicht für Induktionsherde geeignet ist, wenn es nicht richtig aufgestellt ist oder wenn es nicht die richtige Größe hat. Wird innerhalb von 30 Sekunden nach Auswahl kein Topf erkannt, so schaltet sich

die Kochzone wieder aus.

H Restwärme

Wird auf dem Display H angezeigt, so ist die Kochzone noch heiß. Erst nach Abkühlen der Kochzone erlischt die Anzeige.

Leitfaden zum Kochgeschirr

Geeignetes Kochgeschirr

Verwenden Sie ausschließlich Töpfe und Pfannen, deren Boden aus ferromagnetischem Material besteht, und die für die Verwendung mit Induktionskochfeldern geeignet sind:

• Gusseisen
• Stahl emailliert
• Kohlenstoffstahl
  • Edelstahl (nicht alle Edelstahlsorten)
• Aluminium mit ferromagnetischer Beschichtung oder ferromagnetischer Platte

Um festzustellen, ob ein Topf geeignet ist, überprüfen Sie, ob das Symbol vorhanden ist (normalerweise auf den Boden gestempelt). Einen Magneten an den Boden halten. Wenn er am Boden haftet, ist das Kochgeschirr für Induktionskochfelder geeignet.

Verwenden Sie für einen optimalen Wirkungsgrad stets Töpfe und Pfannen mit flachem Boden, der die Wärme gleichmäßig verteilt. Wenn der Boden uneben ist, wirkt sich dies auf Leistung und Wärmeleitung aus.

Verwendung

Mindestdurchmesser des Topf-/Pfannenbodens für die verschiedenen Kochzonen

Damit eine ordnungsgemäße Funktion des Kochfelds sichergestellt wird, muss der Topf einen oder mehrere der auf der Kochfeldoberfläche angegebenen Bezugspunkte verdecken und einen passenden Mindestdurchmesser aufweisen. Verwenden Sie stets die Kochzone, die dem Durchmesser des Pfannenbodens am besten entspricht.

Die Verwendung eines Topfes oder einer Pfanne mit einem kleineren Durchmesser als die Adapterscheibe kann dazu führen, dass sich Hitze staut, die nicht auf das Kochgeschirr übertragen wird. Dies könnte sowohl das Kochfeld als auch die Scheibe schwärzen.

Kochzone Kochgeschirrdurchmesser (cm)

Rechte hintere Kochzone 12,0 - 18,0

Rechte vordere Kochzone 12,0 - 18,0

Linke hintere Kochzone 15,0 - 21,0

Linke vordere Kochzone 10,0 - 15,0

Leere oder dünne Töpfe/Pfannen

Verwenden Sie keine leeren oder dünnen Töpfe/Pfannen auf dem Kochfeld, da es nicht in der Lage sein wird, die Temperatur zu überwachen oder sich automatisch bei übermäßiger Temperatur abzuschalten, wodurch die Pfanne oder die Kochfläche beschädigt wird. Sollte dies vorkommen, berühren Sie nichts und warten Sie, bis alle Komponenten abgekühlt sind. Wenn eine Fehlermeldung angezeigt wird, schlagen Sie unter „Fehlerbehebung“ nach.

Hinweise/Tipps

Geräusche während des Kochbetriebs

Wenn eine Kochzone eingeschaltet ist, könnte ein kurzes Summen hörbar sein. Dies ist typisch für alle Glaskeramik-Kochzonen und beeinträchtigt weder die Funktion noch die Lebensdauer des Gerätes. Das Geräusch hängt vom verwendeten Kochgeschirr ab. Wenn es sehr stört, kann es helfen, das Kochgeschirr zu wechseln.

Erster Gebrauch

LEISTUNGSBEGRENZUNG

Zum Zeitpunkt des Kaufs ist das Kochfeld auf die maximal mögliche Leistung eingestellt. Passen Sie die Einstellung entsprechend den Begrenzungen der Stromversorgung in Ihrem Haus an, wie im nachstehenden Absatz beschrieben.

HINWEIS: Wenn die maximale Leistungsstufe von 2,5 kW aktiviert wird, sind bestimmte Funktionen mit mehr Leistungsbedarf nicht verfügbar.

Einstellung der Kochfeldleistung:

Nachdem das Gerät an die Netzversorgung angeschlossen wurde, können Sie die Leistungsstufe innerhalb von 60 Sekunden einstellen.

Die Timer-Taste „+“ mindestens 5 Sekunden drücken. Auf der Anzeige erscheint PL

Drücken Sie die Taste bis die zuletzt aktivierte Leistungsstufe erscheint.

PL 2,5 kW 4,0 kW 6,0		kW 7,2 kW
P	2.	4.	6.	7.
L	5	0	0	2

Wählen Sie den gewünschten maximalen Stromverbrauch des Kochfelds mit den Tasten „+“ und „-“ aus. Folgende Stufen sind verfügbar: 2,5 kW – 4,0 kW – 6,0 kW – 7,2 kW. Drücken Sie zur Bestätigung die Taste 📄

Die ausgewählte Leistungsstufe bleibt auch bei einer Unterbrechung der Stromversorgung gespeichert.

Um die Leistungsstufe zu ändern, trennen Sie das Gerät für mindestens 60 Sekunden von der Netzversorgung, schließen Sie es wieder an und wiederholen Sie die obigen Schritte. Tritt ein Fehler während der Einstellsequenz auf, erscheint

das Symbol EE und es ertönt ein Piepton. Wiederholen Sie in diesem Fall den Vorgang. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

AKUSTISCHES SIGNAL EIN/AUS

Ein-/Ausschalten des akustischen Signals:

• Schließen Sie das Kochfeld an die Netzversorgung an.
• Warten Sie auf die Einschaltsequenz.
• Drücken Sie 5 Sekunden lang die Taste „Boost“ auf dem ersten Tastenfeld oben links.
  Alle Alarme bleiben aktiv.

Täglicher Gebrauch

① EIN- UND AUSSCHALTEN DES KOCHFELDS

Um das Kochfeld einzuschalten, drücken Sie die Einschalttaste ca. 1 Sekunde lang. Zum Ausschalten des Kochfelds dieselbe Taste drücken, bis das Display ausgeschaltet wird. Alle Kochzonen werden ausgeschaltet.

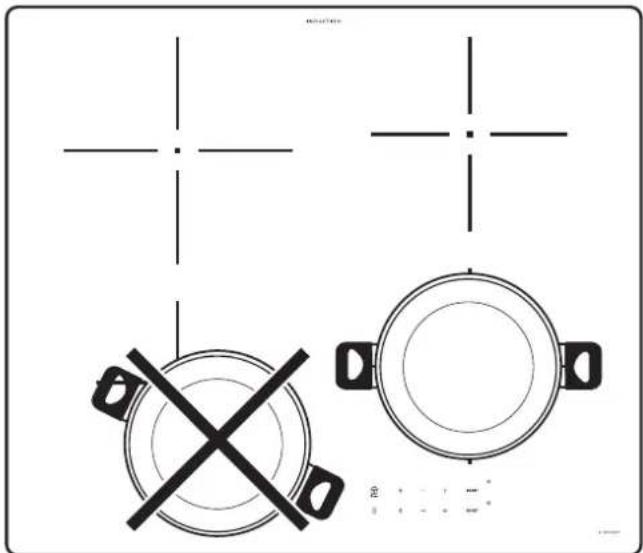

POSITIONIERUNG

△ ACHTUNG: Das Bedienfeld niemals mit Kochgeschirr oder anderen Gegenständen bedecken, andernfalls könnte das Produkt in den Sperrmodus übergehen. Um die Funktionsfähigkeit des Produkts wiederherzustellen, entfernen Sie das Kochgeschirr und warten Sie mindestens 10 Sekunden, bevor Sie das Produkt verwenden. In den Kochzonen in der Nähe des Bedienfeldes sind Töpfe und Pfannen innerhalb der Markierungen und zentriert innerhalb der Kochzonen zu positionieren.

Es empfiehlt sich, die hinteren Kochzonen zum Grillen oder Frittieren zu verwenden.

EIN-/AUSSCHALTEN DER KOCHZONEN UND LEISTUNGSREGELUNG

0 - + BOOST

Einschalten der Kochzonen:

Drücken Sie die + oder - Taste der gewünschten Kochzone, um sie zu aktivieren und die Leistung einzustellen. Die Stufe wird übereinstimmend mit dem Bereich zusammen mit dem Anzeigelicht für die aktive Kochzone angezeigt. Die Taste „Boost“ kann verwendet werden, um die Schnellaufheizfunktion auszuwählen.

Ausschalten der Kochzonen:

Drücken Sie die Taste „0“ links neben der Leistungseinstellung.

SPERRE DES BEDIENFELDS

Zum Sperren der Einstellungen, und um ein versehentliches Einschalten zu vermeiden, drücken und halten Sie die Taste OK/Tastensperre 3 Sekunden lang gedrückt. Ein Piepton und ein Warnlicht über dem Symbol zeigen an, dass diese Funktion eingeschaltet wurde. Das Bedienfeld ist mit Ausnahme der Ein-/Abschaltfunktion ☐gesperrt. Zum Ausschalten der Bedienfeldsperre wiederholen Sie die beschriebene Vorgehensweise.

- ⊙ + TIMER

Ein Timer ist verfügbar, der über die Tasten der einzelnen Kochzonen eingestellt wird.

Einschalten des Timers:

Wählen Sie die Kochzone aus, drücken Sie die Taste „+“ oder „-“, um die gewünschte Zeit einzustellen. Ein Anzeigelicht erscheint neben dem speziellen Symbol ⚠ Nach Ablauf der eingestellten Zeit ertönt ein Piepton und die Kochzone schaltet automatisch ab.

Die Zeit kann jederzeit geändert werden und es können mehrere Timer gleichzeitig aktiviert werden.

Bei aktiviertem Timer blinkt die „Anzeige Kochfeldauswahl“ und die jeweils eingestellte Kochzeit erscheint auf dem mittleren Display.

Timer deaktivieren:

Drücken Sie die Tasten „+“ und „-“ zusammen, bis der Timer deaktiviert ist.

Der Timer ist nicht mit den Automatikfunktionen verfügbar.

TIMERANZEIGE

Die LED „Anzeige Timer aktiviert“ zeigt an, dass der Timer für die Kochzone eingestellt wurde.

PAUSENFUNKTION

Diese Funktion ermöglicht es,

den Kochvorgang vorübergehend zu unterbrechen und anschließend mit den vorherigen Einstellungen wieder aufzunehmen. Diese Funktion stoppt auch alle aktivierten Timer. Um diese Funktion zu aktivieren, drücken Sie die Taste II. Das Symbol II blinkt auf dem Display anstelle der Leistungsstufen.

Um den Garvorgang wieder aufzunehmen, drücken Sie die

Taste II und berühren Sie den Schieberegler einer aktiven Zone erneut.

Gartabelle

LEISTUNGSSTUFE ZUBEREITUNGSART			VERWENDUNG DER LEISTUNGSSTUFE(weist auf Kocherfahrungen und -gewohnheiten hin)
Höchstleitung Boost	Schnelles	Erwärmen	Ideal zum schnellen Erwärmen von Speisen bis zum Aufkochen (von Wasser) oder schnellen Erhitzen von Garflüssigkeiten.
	8-9	Braten - Sieden	Ideal zum Andünsten, Ankochen, Braten von Tiefkühlkost, schnellen Aufkochen von Flüssigkeiten.
		Schmoren - Anbraten - Sieden - Grillen	Ideal zum kurzen Anbraten, sprudelnden Kochen, Garen und Grillen.
	5-7	Schmoren - Garen - Köcheln - Anbraten - Grillen	Ideal zum kurzen Anbraten, leicht am Kochen halten, Garen und Grillen und zum Vorheizen des Zubehörs.
		Garen - Dünsten - Anbraten - Grillen - Weichgaren	Ideal zum Dünsten, leicht am Kochen halten, Garen und Grillen (längere Dauer).
	3-4	Garen - leichtes Köcheln - Eindicken - Ziehen lassen	Ideal zum langsamen Kochen (Reis, Saucen, Braten, Fisch) in Flüssigkeit (z. B. Wasser, Wein, Brühe, Milch) und zum Quellen von Nudeln.
			Ideal zum langsamen Kochen (Menge weniger als 1 Liter: Reis, Saucen, Braten, Fisch) in Flüssigkeit (z.B. Wasser, Wein, Brühe, Milch).
	1-2	Schmelzen - Auftauen	Ideal zum Zerlassen von Butter, vorsichtigen Schmelzen von Schokolade, Auftauen von Lebensmitteln in kleinen Mengen.
		Warmhalten - Quellen von Risotto	Ideal zum Warmhalten kleiner Mengen frisch zubereiteter Speisen oder Warmhalten von Geschirr und zum Quellen von Risotto.
Leistungsstufe Null	0 -		Kochfeld in Position Standby oder Aus (nach dem Garen kann noch Restwärme vorhanden sein, wird durch „H“ angezeigt).

Reinigung und Pflege

⚠️ WARNING!:

• Verwenden Sie keinen Dampfreiniger.
• Vor der Reinigung sicherstellen, dass die Kochzonen abgeschaltet sind und dass die Restwärmeanzeige („H“) nicht angezeigt wird.

Wichtig:

• Keine Scheuerschwämme oder Topfkratzer verwenden, da sie das Glas beschädigen können.
• Das (abgekühlte) Kochfeld nach jeder Verwendung reinigen, um Ablagerungen und Flecken von Speiseresten zu entfernen.

• Eine Oberfläche, die nicht entsprechend sauber gehalten wird, kann die Empfindlichkeit der Tasten des Bedienfelds verringern.

• Verwenden Sie nur einen Schaber, wenn Rückstände am Kochfeld kleben. Befolgen Sie die Herstelleranweisungen für den Schaber, um ein Zerkratzen des Glases zu vermeiden.

• Zucker oder stark zuckerhaltige Speisen können das Kochfeld beschädigen und müssen sofort entfernt werden.
• Salz, Zucker und Sand können die Glasoberfläche zerkratzen.
• Ein weiches Tuch, Küchenrolle oder ein spezielles Reinigungsmittel für Kochfelder verwenden (die Herstellerangaben beachten).
• Verschüttete Flüssigkeiten können dazu führen, dass sich die Töpfe bewegen oder dass diese vibrieren.
• Das Kochfeld nach der Reinigung gründlich trocknen.

Probleme lösen

• Sicherstellen, dass der Strom nicht ausgefallen ist.
• Lässt sich das Kochfeld nach dem Gebrauch nicht ausschalten, muss es von der Stromversorgung getrennt werden.
• Erscheinen am Display nach dem Einschalten des Kochfelds alphanumerische Codes, prüfen Sie diese und die entsprechenden Anweisungen in der unten aufgeführten Tabelle.

Hinweis: Wasser, aus Kochgeschirr verspritzte Flüssigkeit oder Gegenstände irgendwelcher Art können die versehentliche Aktivierung oder Deaktivierung der Bedienfeldsperre verursachen.

Displaycode Beschreibung Mögliche Ursachen Abhilfemaßnahme
Kein Code Sie können	das Kochfeld nicht einschalten oder verwenden.	Auf dem Bedienfeld sind Wasserrückstände oder Flecken.	Reinigen und trocknen Sie das Bedienfeld ab.
Kein Code Das Display	reagiert nicht auf Berührungen.	Das Display ist teilweise Bedeckt oder die Töpfe sind zu nahe am Display positioniert.	Entfernen Sie die Gegenstände. Entfernen Sie die Töpfe vom Display. Sollte die Störung weiterhin bestehen, warten Sie 10 Sekunden.
F0E1 Das Topfgeschirr wird erkannt, ist aber nicht mit dem angeforderten Betrieb kompatibel.		Das Kochgeschirr ist nicht gut auf der Kochzone positioniert oder nicht kompatibel mit einer oder mehreren Kochzonen.	Drücken Sie zweimal die Ein-/Ausschalttaste, um den F0E1-Code zu löschen und den Betrieb der Kochzone wiederherzustellen. Versuchen Sie anschließend, das Kochgeschirr auf einer anderen Kochzone zu verwenden, oder verwenden Sie anderes Kochgeschirr.
F0E7 Falscher Anschluss des Netzkabels		Der Netzanschluss entspricht nicht genau den Angaben im Absatz „ANSCHLUSS AN DAS STROMNETZ“.	Verwenden Sie einen Netzanschluss, der den Angaben Im Absatz „ANSCHLUSS AN DAS STROMNETZ“ entspricht.
F0EA Das Bedienfeld schaltet wegen Überhitzung ab.		Die interne Temperatur der elektronischen Komponenten ist zu hoch.	Warten Sie vor dem Gebrauch ab, bis sich das Kochfeld abgekühlt hat.
F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F6E1, F7E5, F7E6, F2E1	Trennen Sie den Herd von der Stromversorgung.Einige Minuten warten, anschließend das Kochfeld erneut an die Stromversorgung anschließen.Sollte das Problem weiterhin bestehen, das Servicezentrum kontaktieren und den Fehlercode angeben, der auf dem Display erscheint.
Beispiel: [IMAGE]	Das Kochfeld lässt keine Aktivierung einer Sonderfunktion zu.	Der Leistungsregler begrenzt die Leistungsstufen entsprechend dem für das Kochfeld eingestellten Maximalwert.	Siehe Absatz „Leistungsmanagement“.
Beispiel: P → S[Leistungsstufe niedriger als die geforderte Stufe]	Das Kochfeld stellt automatisch eine Mindestleistungsstufe ein, um sicherzustellen, dass die Kochzone verwendet werden kann.	Der Leistungsregler begrenzt die Leistungsstufen entsprechend dem für das Kochfeld eingestellten Maximalwert.	Siehe Absatz „Leistungsmanagement“.

Während des Betriebs erzeugte Geräusche

Während des Normalbetriebs von Induktionskochfeldern können pfeifende oder knarrende Geräusche auftreten. Diese werden vom Kochgeschirr erzeugt und stehen mit dessen Boden in Verbindung (wenn der Boden beispielsweise aus mehreren Materialschichten besteht oder uneben ist). Diese Geräusche richten sich je nach Art des verwendeten Kochgeschirrs und der darin enthaltenen Nahrungsmittelmenge und weisen nicht auf eine Störung hin.

Bevor Sie sich an den Kundendienst wenden:

1. Wenn ein Fehler vorliegt, versuchen Sie, diesen anhand der Anleitungen zur Fehlerbehebung zu beheben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Wenn die Störung nach diesen Kontrollen weiterhin besteht, kontaktieren Sie bitte die nächstgelegene Kundendienststelle.

Eine vollständige Liste der offiziellen IKEA-Kundendienststellen finden Sie am Ende dieser Bedienungsanleitung.

Wenn Sie den Kundendienst kontaktieren, immer die folgenden Angaben machen:

• Eine kurze Beschreibung der Störung,
• Gerätetyp und Modellnummer;
• Servicenummer (Nummer nach dem Wort „Service“ auf dem Typenschild). Die Servicenummer finden Sie auch auf dem Garantieheft;

SERVICE

0000 000 00000

• Ihre vollständige Anschrift,
• Ihre Telefonnummer.
  Im Reparaturfall wenden Sie sich bitte an den autorisierten Kundenservice (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine fachgerechte Reparatur durchgeführt wird).

Technische Daten

Modell: TREVLIG 504.678.35
Kochfeldtyp Electric
Anzahl Kochzonen 4
Helztechnologie Induktion
Größe der Kochzonen (∅ oder LxB) Vorne links 15,0 cm
	Hinten links 21,0 cm
	Hinten rechts 18,0 cm
	Vorne rechts 18,0 cm
Energieverbrauch je Kochzone - (EC elektrisches Kochen) Vorne links 175,1 Wh/kg
Energieverbrauch des Kochfelds - (EC elektrisches Kochen) 173,6 Wh/kg

Dieses Gerät erfüllt die Ökodesign-Anforderungen der EU-Verordnung Nr. 66/2014 in Übereinstimmung mit dem Europäischen Standard EN 60350-2

Die technischen Daten sind auf dem Typenschild an der Geräteunterseite sowie auf dem Energieaufkleber angegeben.

S04.670.33 MSSR 1000000000000 31 235-240-288-415+2K 50-60Hz 7.2 mV SERVICE HD NO EC, FTR, REN, TST, DN, WTR, BAN, TX, CA, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, TX, X SIN: 988-988 ISO: 1000000000000 1245 31 CE 235-240-288-415+2K 50-60Hz 7.2 mV FTRN: 988-988 BEN: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: 988-988 TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/TSX: N/A TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 988-988 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 986-986 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 976-976 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 966-966 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544 TX/OS: 954-544

Elektrischer Anschluss

Der elektrische Anschluss muss erfolgen, bevor das Gerät an die Stromversorgung angeschlossen wird.

Der Einbau muss von einer Fachkraft, die über Kenntnisse zu den aktuellen Sicherheits- und Einbaubestimmungen verfügt, durchgeführt werden. Vor allem muss die Installation gemäß den Richtlinien der lokalen Elektrizitätsgesellschaft vorgenommen werden.

Stellen Sie sicher, dass die auf dem Typenschild unten am Gerät angegebene Spannung der Spannung bei Ihnen zuhause entspricht.

Die Erdung des Gerätes ist gesetzlich vorgeschrieben: Verwenden Sie nur Leitungen (einschließlich Erdungsleitungen) der entsprechenden Größe. Das Produkt wird mit dem Netzkabel H05V2V2-F geliefert, das der Norm IEC / EN 60335-2-6 entspricht.

230V 2L 2N \~

L1 = R : schwarz

L2 = S : braun

N = N: blau

N = T: blau (grau)

= E : gelb / grün

380-415V 3N \~ 380-415V 2N \~

L1 = R : schwarz

L2 = S : braun

N = N: blau

N = T: blau (grau)

= E : gelb / grün

220-240V \~

L1 = R : schwarz

L1 = S: braun

N = N: blau

N = T: blau (grau)

= E : gelb / grün

220-240V 3 \~

L1 = R : schwarz

L2 = S : braun

N = N: blau

N = T: blau (grau)

≡ = E : gelb / grün

Hinweise zum Umweltschutz

⚠️WARNUNG! Vor dem Durchführen von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie niemals Dampfreiniger - Stromschlaggefahr.

⚠ Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol 🚙. Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Händler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Das Symbol — auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Für Deutschland regelt das Elektrogesetz die Rückgabe von Elektrogeräten noch weitreichender.

Altgeräte können kostenfrei im lokalen Wertstoff- oder Recyclinghof abgeben werden.

Das Gesetz sieht weitere kostenfreie Rückgabemöglichkeiten für Elektro- und Elektronik-Altgeräte im Handel vor:

- Für Produkte, die sie direkt bezogen haben, bieten wir die optionale Rücknahme ihres Altgerätes bei Anlieferung des neuen Gerätes durch den Spediteur.

- Rückgabe in Elektrofachmärkten mit einer Verkaufsfläche von mindestens 400m ^2

- Rückgabe in Lebensmittelmärkten mit einer Verkaufsfläche von mindestens 800m ^2 , wenn diese regelmäßig Elektrogeräte zum Kauf anbieten.

- Rücknahmen über den Versandhandel

Für Haushaltsgroßgeräte mit einer Kantenlänge über 25cm gilt eine 1:1 Rücknahme – sie können bei Neukauf ein Altgerät der gleichen Art zurückgeben. Für Kleingeräte mit einer Kantenlänge bis 25cm besteht auch eine 0:1 Rücknahmepflicht – die Rückgabe von Geräten ist nicht an einen Neukauf gebunden.

Bitte löschen sie personenbezogene Daten auf geräte-internen Datenträgern, bevor sie das Gerät entsorgen. Sie sind verpflichtet Leuchtmittel; Batterien und Akkumulatoren getrennt zu entsorgen, sofern diese zerstörungsfrei aus dem Gerät entnehmbar sind.

ENERGIESPARTIPPS

Nutzen Sie die Restwärme Ihrer heißen Platte, indem Sie sie einige Minuten ausschalten, bevor Sie mit dem Garen fertig sind.

Der Boden der Pfanne oder des Topfes sollte die heiße Kochplatte vollständig abdecken; Ein Behälter, der kleiner als die heiße Platte ist, führt zu Energieverlust.

Decken Sie während dem Garen Ihre Töpfe und Pfannen mit dichten Deckeln ab und verwenden Sie so wenig Wasser wie möglich. Garen ohne Deckel erhöht den Energieverbrauch stark. Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.

KONFORMITÄTSERKLÄRUNG

Dieses Gerät erfüllt die Ökodesign-Anforderungen der EU-Verordnung Nr. 66/2014 in Übereinstimmung mit dem Europäischen Standard EN 60350-2.

C€

Hersteller

Ikea of Sweden AB - SE - 343 81 Älmhult, Schweden

IKEA GARANTIE

Wie lange ist die IKEA Garantie gültig?

Die Garantie gilt fünf Jahre ab dem Kaufdatum von bei IKEA gekauften Geräten. Als Kaufnachweis ist das Original des Einkaufsbeleges erforderlich. Werden im Rahmen der Garantie Arbeiten ausgeführt, verlängert sich dadurch nicht die Garantiezeit für das Gerät.

Wer übernimmt den Service?

IKEA führt die Serviceleistungen über sein eigenes Kundendienstnetz oder einen autorisierten Servicepartner aus.

Was deckt diese Garantie ab?

Die Garantie deckt Gerätefehler ab, die aufgrund einer fehlerhaften Konstruktion oder aufgrund von Materialfehlern nach dem Datum des Einkaufs bei IKEA entstanden sind. Die Garantie gilt nur für den Hausgebrauch des betreffenden Gerätes. Ausnahmen sind unter der Überschrift "Was deckt die Garantie nicht ab?" erläutert. Innerhalb der Garantiefrist werden die Kosten für Reparatur, Ersatzteile sowie die Arbeits- und Fahrtkosten übernommen, vorausgesetzt, das Gerät ist ohne besonderen Aufwand für eine Reparatur zugänglich. Die EU-Richtlinien (Nr. 99/44/EG) und die jeweiligen örtlichen Bestimmungen gelten unter diesen Bedingungen. Ersetzte Teile gehen in das Eigentum von IKEA über.

Was unternimmt IKEA, um das Problem zu lösen?

Der IKEA Kundendienst begutachtet das Produkt und entscheidet nach eigenem Ermessen, ob ein Garantieanspruch besteht. Wenn die Garantie geltend gemacht werden kann, wird IKEA durch seinen eigenen Kundendienst oder einen autorisierten Servicepartner nach eigenem Ermessen das schadhafte Produkt entweder reparieren oder durch ein gleiches oder vergleichbares Produkt ersetzen.

Was deckt diese Garantie nicht ab?

• Normale Abnutzungen und Beschädigungen.
• Vorsätzlich oder fahrlässig herbeigeführte Schäden, Beschädigungen infolge Missachtung der Bedienungsanleitung, unsachgemäßer Installation, falschen Spannungsanschlusses, Beschädigung durch chemische oder elektrochemische Reaktionen, inklusive von Korrosions- oder Wasserschäden diese sind nicht beschränkt auf Schäden durch ungewöhnlich hohen Kalkgehalt im Wasser, Beschädigungen durch aussergewöhnliche Umweltbedingungen.

- Verbrauchs- und Verschleißteile wie Batterien und Glühlampen.

- Nichtfunktionelle und dekorative Teile, die den normalen Gebrauch nicht beeinflussen, sowie Kratzer oder mögliche Farbveränderungen.

- Zufallsschäden durch Fremdkörper, Substanzen oder Reinigungsarbeiten an Filtern, Abflüssen oder Wasch-/Spülmittelfächern.

- Schäden an folgenden Teilen: Glaskeramik, Zubehör, Geschirr- und Besteckkörbe, Zu- und Ablaufschläuche, Dichtungen, Glühlampen und deren Abdeckungen, Siebe, Knöpfe, Gehäuse und Gehäuseteile. Soweit nicht nachgewiesen wird, dass solche Schäden auf Herstellungsmängel zurückzuführen sind. Fälle, in welchen der gerufene Servicetechniker keinen Fehler finden konnte.

- Reparaturen, die nicht von unserem eigenen Kundendienst oder -einem Servicevertragspartner ausgeführt oder bei denen keine Originalteile verwendet wurden.

- Durch fehlerhafte oder unvorschriftsmäßige Installation erforderliche Reparaturen.

- Die reparatur von Schäden, die durch eine gewerbliche Nutzung des Gerätes entstanden sind. gewerbliche Nutzung des Gerätes.

- Transportschäden. Wenn der Kunde das Produkt selbst nach Hause oder zu einer anderen Adresse transportiert, ist IKEA von der Haftung für Transportschäden jeder Art freigestellt.

Liefert IKEA das Produkt direkt an die Kundenadresse, werden eventuelle Transportschäden durch IKEA gedeckt.

• Kosten für die Installation des IKEA-Gerätes.
• Wenn jedoch der IKEA-Kundendienst oder ein Servicevertragspartner im Rahmen der Garantie Reparaturen ausführt oder das Gerät ersetzt, installiert der Kundendienst oder der Servicevertragspartner das ausgebesserte Gerät oder das Ersatzgerät, falls dies erforderlich sein sollte.

Als Ausnahme gilt die fehlerfreie Installation durch qualifizierte Fachleute unter Verwendung von Originalteilen, um das Gerät den technischen Sicherheitsvorschriften eines anderen EU-Landes anzupassen.

Gültigkeit der länderspezifischen Bestimmungen

IKEA räumt Ihnen eine spezielle Garantie ein, die die gesetzlichen Gewährleistungsrechte, die von Land zu Land jedoch unterschiedlich sein können, mindestens abdeckt bzw. erweitert. Allerdings schränken diese Bedingungen in keiner Weise die landesweit geltenden Verbraucherrechte ein.

Gültigkeitsbereich

Für Geräte, die einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden, wird der Kundendienst gemäß den Garantierichtlinien im neuen Land übernommen. Eine Verpflichtung zur Durchführung von Leistungen im Rahmen der Garantie besteht nur dann, wenn das Gerät gemäß der Montageanleitung und gemäß:

• den technischen Spezifikationen des Landes, in dem der Garantieanspruch erfolgt;
• den Montageinstruktionen und Informationen im Benutzerhandbuch entspricht.

Der autorisierte Kundendienst für IKEA Geräte

Der IKEA-Service steht Ihnen bei folgenden Fragen / Anliegen gerne zur Verfügung:

• make a service request under this Wenn Sie einen Kundendienst im Rahmen der Garantie benötigen
• Bei Fragen zur Installation Ihres IKEA-Gerätes in den IKEA-Möbelkörper
• Wenn Sie Fragen zu den Funktionen Ihres IKEA-Gerätes haben. Um Ihnen möglichst schnell und kompetent weiterhelfen zu können, bitten wir Sie, sich vorher die Montage- und Gebrauchsanweisung Ihres Gerätes genauestens durchzulesen.

So erreichen Sie unseren Service

Gehen Sie dazu auf die letzte Seite dieser Broschüre. Dort finden Sie eine Übersicht mit den entsprechenden Telefonnummern und Kontaktdaten unserer autorisierten Kundendienste.

i IDamit wir Ihnen im Falle einer Störung jederzeit schnell helfen können, bitten wir Sie, die in diesem Handbuch aufgeführten Rufnummern zu verwenden. Wenden Sie sich jeweils an die für den betreffenden Gerätetyp angegebene Rufnummer. Halten Sie dazu bitte die (8-stellige) IKEA Artikelnummer und die12-stellige Servicenummer (auf dem Geräte-Typschild vermerkt) Ihres IKEA Gerätes bereit.

i BEWAHREN SIE DEN KAUFBELEG GUT AUF!! Unser Service kann einen Garantieanspruch nur unter Vorlage dieses Beleges akzeptieren. Auf dem Kaufbeleg ist auch die IKEA Bezeichnung und Artikelnummer (8-stelliger Code) für jedes der Geräte, die Sie gekauft haben, vermerkt.

Benötigen Sie weiteren Rat und Unterstützung?

Bei allen anderen, nicht kundendienstspezifischen Fragen, bitten wir Sie, sich an Ihr nächstgelegenes IKEA-Einrichtungshaus zu wenden. Wir empfehlen Ihnen, sich vorher die dem Gerät beigefügten Unterlagen genauestens durchzulesen.

Sommaire

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

БЪЛГАРИЯ

Телефонен номер: 02 4003536

Тарифа: Локална тарифа

Telefon-Nummer: 06929993602

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

ΕΛΛΑΔΑ

Telefon-Nummer: 013602771461

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

POLSKA

Numer telefonu: 225844203

SCHWEIZ - SUISSE - SVIZZERA

Öffnungszeiten: Montag - Freitag 8.00 - 20.00
