BEDIENUNGSANLEITUNG CSP49-4T SCHEPPACH

Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beiselhaf!

A
141

19 6 10

7

10 7 12
22 1

26

23
21

27
25
16
17
28
m : x = 1 或 3x + 4y + 1 = 0

Inhaltsverzeichnis:

Seite:

1. Erklärung der Symbole 8
2. Einleitung 10
3. Gerätebeschreibung (Abb. A, N, O) 10
4. Lieferumfang 10
5. Bestimmungsgemäß Verwendung 10
6. Sicherheitshinweise 11
7. Technische Daten 15
8. Vor Inbetriebnahme 15
9. Inbetriebnahme 17
10. Grundsätzliche Arbeitshinweise zu Fällarbeiten 19
11. Unter Spannung stehendes Holz bearbeiten 20
12. Transport 20
13. Reinigung und Wartung 21
14. Lagerung 24
15. Entsorgung und Wiederverwertung 24
16. Störungsabhilfe 24

ACHTUNG!

Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften!

These Motorsäge darf nur von Personen mit entsprechender Unterweisung und Gefahrenschulung („Teilnahmebescheinigung Motorsägen-Lehrgang mit landes-typischem Ausbildungsstandard“) bedient werden!

Betriebsanleitung sorgfältig aufbewahren!

Hinweis:

Bitte beachten Sie, dass eine nationale Vorschriften die Verwendung der Maschine einschranken konnen.

1. Erklärung der Symbole

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfallen nicht ersetzen.

!	Lesen, Verstehen und Befolgen Sie alle Warnhinweise.
!	Warnung! Gefahr von Rückschlag (Kickback). Hüten Sie sich vor einem Rückschlag der Kettensäge und vermeiden Sie Kontakt mit der Schienenspitze.
!	Benutzen Sie das Gerät nicht einhändig.
!	Benutzen Sie das Gerät immer mit beiden Händen.
!	Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.
!	Lesen Sie die komplete Bedienungsanleitung bevor Sie das Gerät benutzen.
!	Tragen Sie immer Sicherheits- und Anti-Vibrations-Handschuhe wenn Sie das Gerät benutzen.
!	Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen.
!	Wichtig ist das Tragen von Schutzkleidung für Fuß, Beine, Hände und Unterarme.

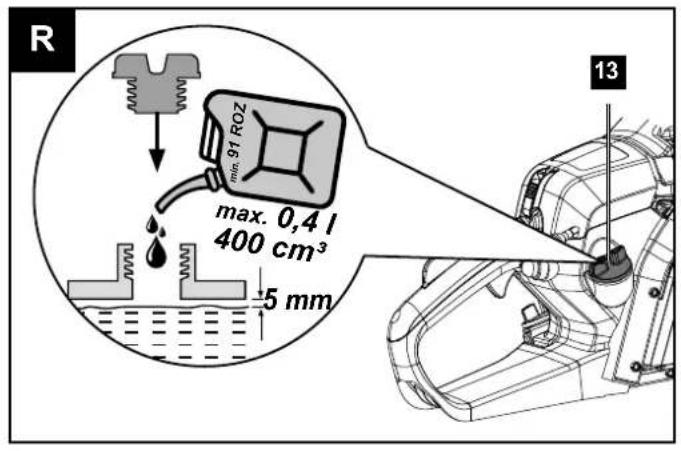

!	Einfūllöffnung für Treibstoff.

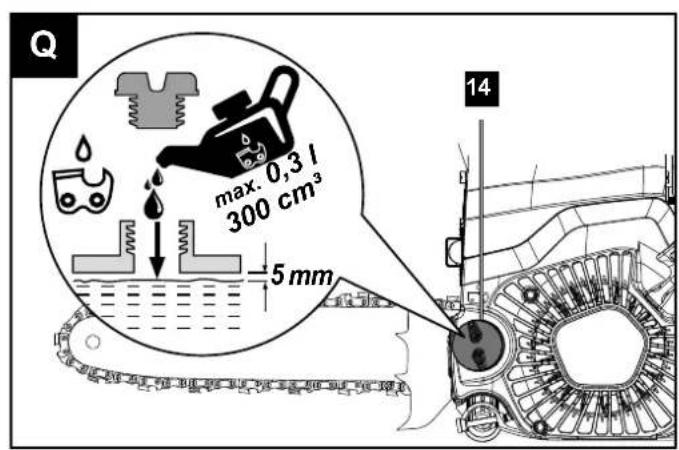

Δ CHoke	Einfūlöffnung für Sägekettenöl.
Δ H L	gedrückt - Choke deaktiviert
	heraus gezogen - Choke aktiviert
8x	Primer-Taster für Kaltstart
L H T	Einstellschrauben für Vergaser: L niedrige Drehzahl H hohe Drehzahl T Leerlaufdrehzahl
← ()→	Einstellung der Kettenbremse: Weißer Pfeil: Kettenbremse inaktiv. Schwarzer Pfeil: Kettenbremse aktiv.
→	Einbaurichtung der Sägekette.
110dB	Garantieter Schalleistungspegel des Gerätes.
SSS	Achtung! Heiße Oberfläche.
ON ↑ STOP	Ein-/Aus Schalter - „ON“ Ein-/Aus Schalter - „STOP“
	Gewicht.
	Vermeiden Sie den Kontakt mit der Schienenspitze.
	Feuer verboten.

2. Einleitung

Hersteller:

Scheppach GmbH

Günzburgrger Straße 69

D-89335 Ichenhausen

Verehrter Kunde,

wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrer neuen Gerät.

Hinweis:

Der Hersteller theses Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch theses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerat auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthalten den Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

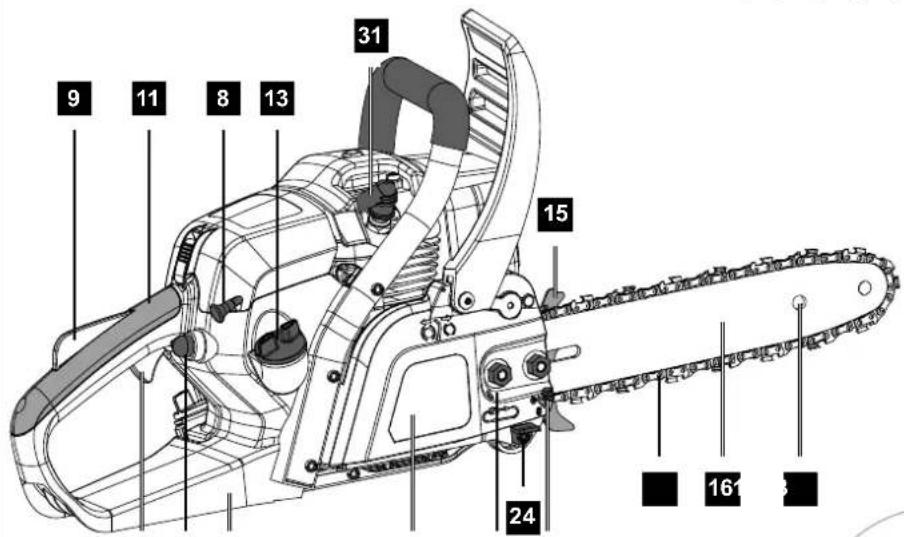

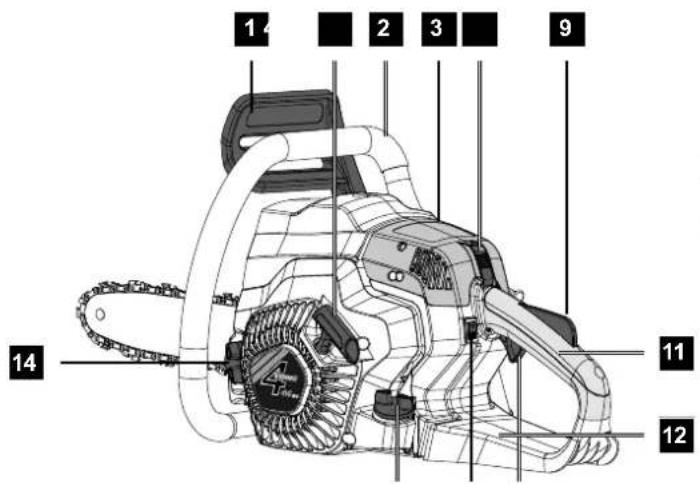

3. Gerätebeschreibung (Abb. A, N, O)

1. Vorderer Handschutz
2. Vorderer Handgriff

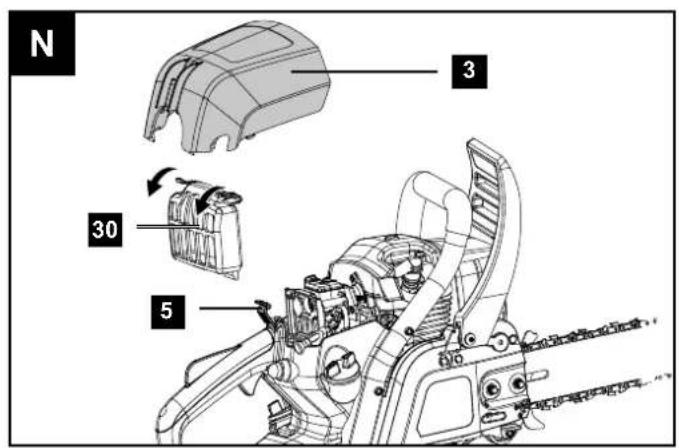

3. Luftfilterabdeckung
4. Startseilzug

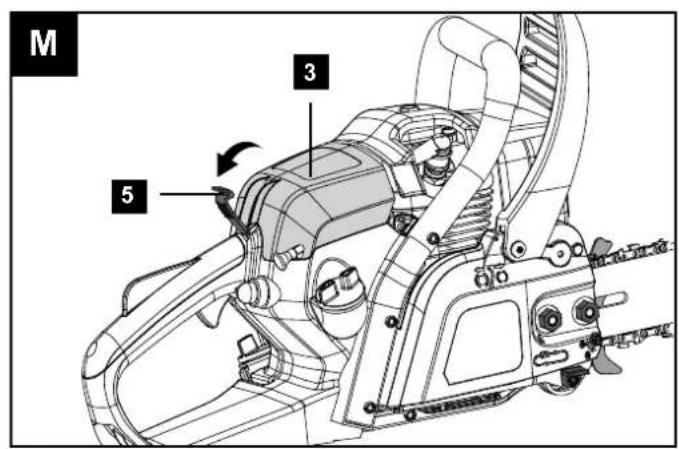

5. Verschluss für die Luftfilterabdeckung
6. Ein-/Ausschalter
7. Kraftstoffpumper "Primer"
8. Kaltstarthebel (Choke)
9. Gashebelsperre
10. Gashebel
11. Hinterer Handgriff
12. Hinterer Handschutz
13. Kraftstoffankverschluss
14. Kettenöltankverschluss
15. Krallenanschlag (vormontiert)
16. Führungsschiene
17. Sägekette
18. Schleifbockhilfe

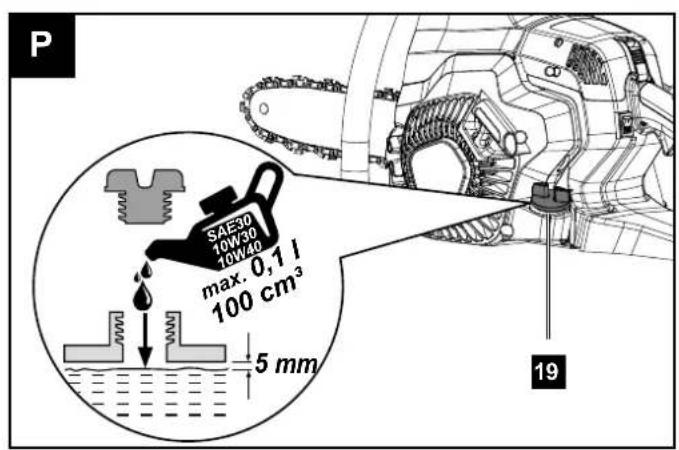

19. Olverschluss-Schaube
20. Befestigungsmuttern

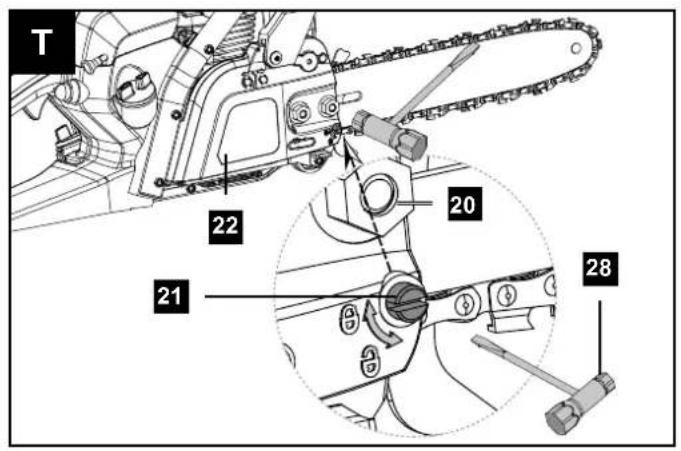

21. Kettenspannschraube
22. Kettenradabdeckung
23. Kettenspannstift
24. Kettenfänger
25. Bohrung für den Kettenspannstift
26. Kettenrad
27. Abdeckung der Führungsschiene

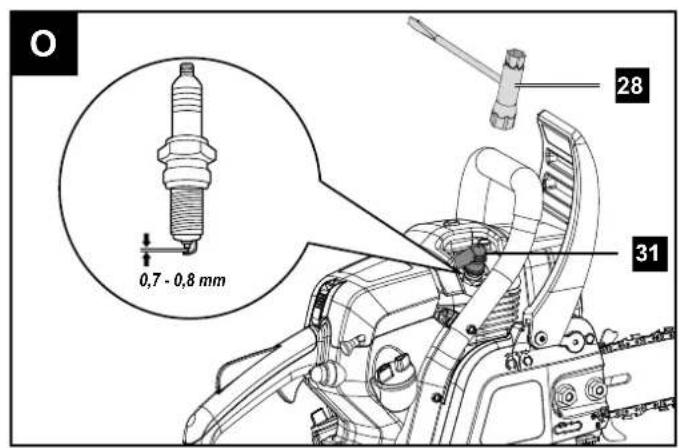

28. Zündkerzenschlüssel / Schlitzschraubendreher
29. Innensechskantschlüssel 4 mm
30. Luftfilter
31. Zündkerzenstecker

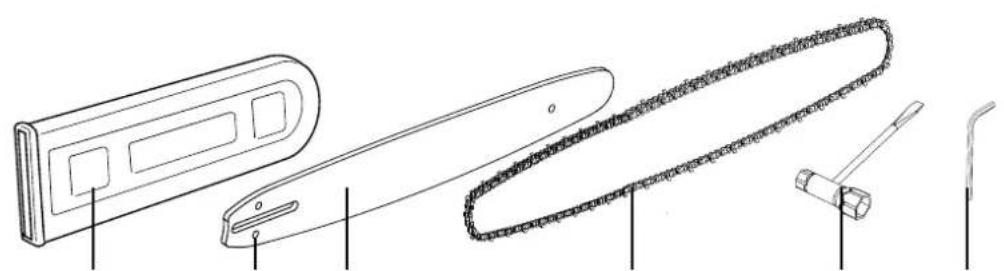

4. Lieferumfang

1 Kettensäge
1Führungsschiene
- 1 Sägekette
1 Zündkerzenschlüssel / Schlitzschraubendreher
- 1 Abdeckung für die Führungsschiene (Kettenschutz)
1 Betriebsanleitung

5. Bestimmungsgemäß Verwendung

Die Kettensägearfur fur das Sagen von Holz im Freien verwendet werden. Fur andere Zwecke darf die Kettensäge nicht verwendet werden.

Nehmen Sie keine Änderungen an der Kettensäge vor. Die Sicherheit kann dadurch gefährdet werden. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.itte beachten Sie, dass ceses Gerät bestimmungsgemäß nicht fur den gewerblichen Einsatz konstruiert wurde.

Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Erstbenutzer mussen sich einweisen setzen, um sich mit den Eigenschaften des Gerätes vertraut zu machen. Zu ihrer Sicherheit besuchen Sie einen staatlichen Motorsagenlehrgang.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5.1 Nicht zugelassene Bediener:

Personen, die mit dieser Bedienungsanleitung nicht vertraut sind, Kinder, Jugendliche sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss)dürfen das Gerät nicht bedieren.

Nationale Regularien können den Einsatz des Gerätes einschränken!

6. Sicherheitshinweise

WICHTIG!

VOR GEBRAUCH SORGFÄLTIG LESEN UND FÜR DEN SPÄTEREN GEBRAUCH SICHER AUFBEWAHEN.

GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweeren Körperverletzungen oder zum Tod führt.

WARNING

Für eine möglicherweise gefährliche Situation, die zuschweren Körperverletzungen oder zum Tod führen können.

VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

6.1 Allgemeine Sicherheitshinweise

WARNING

Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit dem Gerät. Benutzen Sie das Gerät nicht, wenn Sie krank oder mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Vermeiden Sie Fehlanwendungen, benutzen Sie die Maschine nur wie unter „Bestimmungsgemäße Verwendung" beschreiben.

■ Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonderss die Sicherheitschinweise.
Die an dem Gerät angebrachten Warn- und Hinweissschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

■ Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

■ Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
Unzureichend informierte Bediener konnen sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Der Bediener ist gegenüber Dritten verantwortlich.
■ Seien Sie im Umgang mit dem Gerät sehr aufmerksam. Gehen Sie mit Vernunft an die Arbeit und achten Sie/genau darauf, was Sie tun.
■Arbeiten Sie nicht länger als 10 Minuten am Stück. Es empfeht sich, zwischen den Arbeitsgängeneine Pause von 10 - 20 Minuten zu machen.
Leihen Sie das Gerät nur an Benutzer aus, die Erfahrung mit dem Gerät haben. Die Betriebsanleitung ist damit zu übergeben.
■ Einige Schneidaufgaben erfordern eine spezielle Schulung und besondere Fertigkeiten. Wenn Sie Zweifel haben, wenden Sie sich an einen Fachmann.
■ Erstbenutzer mussen sich einweisen setzen, um sich mit den Eigenschaften des Gerätes vertraut zu machen. Zu ihrer Sicherheit besuchen Sie einen staatlichen Motorsägenlehrgang.
Das Gerat muss bei Nichtverwendung so abgestellt werden, dass niemand gefährdet wird. Vor unbefugtem Zugriff sichern.
Der Benutzer des Gerätes ist für alle Unfälle und Gefahren verantwortlich, die andere Personen oder deren Eigentum schädigen.
■ Kinder, Jugendliche und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten)duren die Kettensage nicht benutzen. Ausnahmen bestehen nur fur Jugendliche uber 16 Jahre imRahmen der Ausbildung unter Aufsicht eines Fachkundigen.

Die elektrische Zündanlage des Gerätes erzeugt ein geringes elektromagnetisches Feld. Wenn Sie Träger eines Herzschrittmachers oder ähnlicher Implantate sind, konsultieren Sie vor Verwenden des Gerätes ihren Arzt, um gesundheitliche Risiken zu vermeiden.
■ Beachen Sie, bei nicht ordnungsgemäßer Wartung, bei Verwendung von nicht konformen Ersatzteilen oder Entfernung oder Modifikation der Sicherheitseinrichtungen kann es zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Person führen.

6.2 Persönliche Schutzausrüstung (PSA)

GEFAHR

Tragen Sie immer persönliche Schutzausrüstung (PSA)!

• Tragen Sie einen Schutzhelm mit Geschitsschutz bzw. Schutzbrille und Gehorschutz.
• Tragen Sie eng anliegende Schutzkleidung mit Schnitschutzeinlage.
• Tragen Sie rutschfeste Sicherheitsschuhe.
• Tragen Sie Schutzhandschuhe.

■ Vermeiden Sie weite Kleidung, die sich verfangen kann.

Tragen Sie keinen Schal, keine Krawatte und keinen Schmuck!

■ Bei langen Haaren benutzen Sie ein Haarnetz!
■ Tragen Sie bei sãmtlichen Arbeiten im Wald einen Schutzhelm. Dieser bietet Schutz vor herabfallenden Åsten. Überprüfen Sie den Schutzhelm regelmäß auf Beschädigungen. Nach 5 Jahren ist dieser spätestens auzutauschen. Verwenden Sie nur geprüfte Schutzhelme.

Der Gesichtsschutz bzw. die Schutzbrille hält Sagespane und Holzsplitter ab. Um Verletzungen der Augen zu vermeiden, ist beim Arbeiten mit dem Gerät stets ein Gesichtsschutz bzw. eine Schutzbrille zu,tragen.
Tragen Sie immer einen Gehorschutz. Der von dem Gerät ausgehende Lärn kann zu Hörschäden führen.
Tragen Sie robuste Schutzhandschuhe aus widerstandsfähigem Material, wie z. B. Leder.
■ Tragen Sie beim Sagen von trockenem Holz eine Staubschutzmaske. Es kann zur Bildung von Sägstaub kommt.

6.3 Lagerung und Transport

■ Schalten Sie die Kettensäge vor jedem Transport ab, auch bei kürzeren Strecken. Schalten Sie die Kettenbremse ein und bringen Sie den Kettenschutz an.
■ Verwenden Sie den Kettenschutz bei Transport und Lagerung.

■ Sichern Sie die Maschine während des Transports (auch in Fahrzeugen) gegen Umkippen, um Kraftstoffverlust, Schäden oder Verletzungen zu vermeiden.

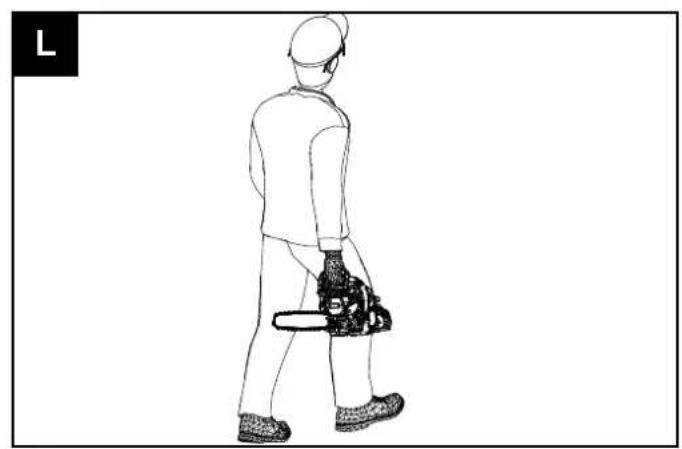

Tragen Sie das Gerät nur am vorderen Handgriff. Die Führungsschiene zeigt darauf nach halten, von Ihr dem Körper abgewandt (siehe Abb. L).
■ Halten Sie den bereits Schalldämpfer vom Körperp weg. Es besteht Verbrennungsgefahr!

■ Reinigen und warten Sie die Kettensäge vor der Lagerung.
Lagern Sie das Gerät an einem sicheren und trockenen Ort. Sichern Sie es auch vor unbefugtem Zugriff.

6.4 Umgebungssicherheit

■ Nationale und / oderCOMMUNALE Regelungen konnen die Verwendung Larm erzeugender, motorbetriebener Geräte zeitlich einschränken. Erkundigen Sie sich darüber bei ihrer communalen Verwaltung.
Das Gerat scarf nicht in Innenraumen oder anderen schlecht belufteten Bereichen betrieben werden. Es besteht Erstickungsgefahr durch die giftigen Abgase/Schmieroldampfe.
Fuhren Sie Arbeiten nur bei Tageslicht aus.
■Arbeiten Sie auch nicht bei ungpunstigen Wetterbedingungen, wie z. B. Regen oder Wind. Hierbeibesteht ein erhotes Unfallrisiko.
■ Halten Sie ihren Arbeitsbereich sauber und aufgeräumt.

■ Halten Sie Kinder, andere Personen und Tiere vor und während der Arbeit fern. Sie konnen bei Ablenkung die Kontrolle über das Gerät verlieren.
■ Vergewissern Sie sich vor Arbeitsbeginn, dass sich keine Personen, Tiere oder Sachwerte in der Gefahrenzone befinden.
■Arbeiten Sie nicht in der Nähe von Drahtzäunen oder in Bereichen mit losem Altdraht.
■ Stellen Sie Feuerlöschmittel bereit, wenn Sie in leicht entzündlicher Umgebung, wie z. B. bei trockenem Gras usw. arbeiten. Es besteht Brandgefahr!

6.5 Kraftstoff einfelden

■ Benzin ist sehr keinlich entzündlich. Halten Sie beim Betanken Abstand von offenem Feuer und rauchen Sie nicht damit. Es besteht Brandgebung!
Achten Sie darauf, dass Sie kein Benzin verschüten. Benzin oder Kettenölarf nicht ins Erdreich gelangen. Nehmen Sie geeignete Unterlagen zur Hilfe.
Tanken Sie nur in gut belufteten Bereichen. Benzindampfe konnen sich leicht entzünden oder explodieren.
■ Schalten Sie den Motor vor dem Tanken ab und lessen Sie das Gerät abkühlen. Werde Benzin verschüttet, reinigen Sie sofort die betroffenen Stellen. Lassen Sie auch keinen Kraftstoff auf ihre Kleidung kommt, ansonsten sofort wechseln.

■ Vermeiden Sie auch Haut- und Augenkontakt mit Benzin oder Schmierstoffen (Öl).
■Atmen Sie Benzindämpfe/Schmieröldämpfe nicht ein.
Achten Sie auf Undchtigkeiten. Wenn Benzin auslauft, starten Sie den Motor nicht. Es besteht Gefahr durch Verbrennungen.
Öffnen Sie den Tankverschluss nur vorsichtig, damit bestehender Überdruck langsam entweichen kann und kein Benzin herausspritzt.

6.6 Vor der Inbetriebnahme

WARNING

Fuhren Sie Überprüfungen immer vor der Inbetriebnahme und bei ausgeschalttem Motor durch.

Überprüfen Sie das Gerät vor jedem Gebrauch und nachdem es zu Boden gefallen ist auf betriebssicheren Zustand.

Überprüfen Sie, ob alle beweglichen Teile einwandfrei Funktionieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen. Lassen Sie beschädigte Teile von qualifiziertem Fachpersonal repa-rieren.

Verwenden Sie die Kettensäge und das Zubehör nur entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Motorwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

■ Überprüfen Sie regelmäßig die Kettenbremse auf Funktionstüchtigkeit (vorderer Handschutz, siehe Abb. D).
■ Überprüfen Sie die Führungsschiene, ob diese rich-tig montiert ist.
■ Überprüfen Sie die Sägekette, ob diese richtig gespannt ist. Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Rückschlagrisiko erhöhen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Scharfen Sie regelmäßig nach und tauschen Sie verschlissene Teilerechtzeitig aus. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Überprüfen Sie den Gashebel und die Gashebel-sperre auf Leichtgangigkeit. Der Gashebel muss in die Ausgangsposition zurückfedern.
■ Überprüfen Sie, ob sich genügend Kraftstoff und Kettenschmieröl im Tank befinden.
■ Überprüfen Sie, ob die Handgriffe sauber, trocken und frei von Öl und Schmutz sind.
■ Führer Sie die Arbeiten nie alleine durch. Im Notfall muss[jemand in der Nareh sein.

■ Benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenen Grund stehen. Vermeiden Sie eine abnormale Körperhaltung. Rutschiger Untergrund oder instabile Standflächen (z. B. auf einer Leiter) können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. So konnen Sie die Kettensäge in unerwarteten Situationen better kontrollieren.
■Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.
Sagen Sie niemals über Schulterhöhe.
■ Halten Sie die Kettensäge immer mit ihrer rechten. Hand am hinteren Griff und ihrer linken Hand am vorderen Griff (siehe Abb. D). Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen undarf nicht angewendet werden.
■ Halten Sie bei laufender Kettensäge alle Körperteile von der Sägekette fern. Vergewissem Sie sich vor dem Starten der Kettensäge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
Schalten Sie die Kettensäge sofort aus, wenn Sie spürbare Veränderungen im Geräteverhalten feststellen.
■ Wenn die Kettensäge mit Steinen, Nageln oder sonstigen harten Gegenständen in Berührung gekommen ist, stoppen Sie sofort den Motor und überprüfen Sie die Sägekette und die Führungsschiene auf Beschädigungen.
■ Lassen Sie die Kettensäge nicht fallen, schlagen Sie sie nicht gegen Hindernisse und benutzen Sie die Führungsschiene nie als Hebel.
Sagen Sie mit der Kettensäge nur in Holz.
Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zusückfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienpersontreffen und/oder die Kettensäge der Kontrolle entreiben.
■ Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sieschlagen oder Sie aus dem Gleichgewicht bringen.

6.7 Vibrationen

WARNING

Vermeiden Sie die Schwingungsrisiken, z. B. das Risiko einer Weißfingererkrankung (Durchblutungsstörungen) durch früige Arbeitspausen, in denen Sie z. B ihre Handflächen aneinanderreiben.

■Tragen Sie immer Schutzhandschuhe und achten Sie auf warme Hände.
Achten Sie daraufuf, dass die Kette immer scharf ist.
■ Legen Sie regelmäßige Arbeitspausen ein.

6.8 Vorsichtsmaßnahmen gegen Rückschlag

WARNING

Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

■ Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten, nach hintengerichteten Reaktion führen, bei der die Führungs-schiene nach oben und in Richtung der Bedienperson geschlagen wird.
■ Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.
Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Kettensäge schnell unkontrolliert in Bedienrichtung zusückstoßen (siehe Abb. I).
Das Verklemmen der Sägekette an der Unterkante der Führungsschiene kann die Kettensäge schnell unkontrolliert von der Bedienrichtung wegziehen (siehe Abb. J).
■ Seien Sie extrem vorsichtig, wenn Sie die Kette der Kettensäge zum Weitersägen in einen schon begonnen Schnitt einsetzen.
Sagen Sie keine Äste oder Holzstücke, die während des Sägevorgangs ihre Position verändern konnten oder bei denen sich der Schnitt im Verlauf des Sägevorgangs schließt.
■Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitsinrichtungen. Ergreifen Sie als Benutzer einer Kettensäge verschiedene Maßnahmen, um unfall- und verletzungsfrei zu arbeiten.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs. Er kann durch geeignete Vorsichtsmäßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge um

schlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen (siehe Abb. D).
■ Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen möglich.
■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Sägekette und/oder zu Rückschlag führen.
■ Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.
Sagen Sie nicht mit der Schwertspitze. Es besteht Rückschlagsgefahr.
■ Vergewissern Sie sich, dass sich keine Nagel oder Metallstücke im Schneidebereich befinden. Achten Sie besonders auf Nagel oder Eisenstücke in der Umgebung des Schneidebereichs. Seien Sie auch vorsichtig beim Sagen von Harthölzern, bei denen sich die Kette verhaken kann. Dadurch kann es zum Rückschlag kommt.
■ Beginnen Sie den Schnitt mit voller Kraft und halten Sie die Kettensäge während des Sagens immer auf Höchstgeschwindigkeit.
Sorgen Sie davon, dass keine Gegenstände am Boden liegen, über die Sie stolpern können.

6.9 Restrisiken

GEFAHR

VERLETZUNGSGEFAHR!

Kontakt mit der Sägekette kann zu tödlichen Schnittverletzungen führen.

Niemals mit den Händen in die laufende Sägekette greifen.

RÜCKSCHLAGGEFAHR!

Rückschlag kann zu tödlichen Schnittverletzungen führen.

VERBRENNUNGSEFAHR！

Kette und Führungsschiene erhitzen sich im Betrieb.

7. Technische Daten

Gewicht unbetankt, ohne Schneidgarnitur ca....5,3 kg

Gewicht unbetankt, mit Schneidgarnitur ca. ....6,0 kg

Kraftstofftank ca. 400~cm^3 (0,4 I)

Kraftstoff

Normalbenzin/Bleifrei max. 10% Bioethanol

Motorol/Menge/Sorte

ca. 100cm^3 (0,1 I) / 10W30 / SAE30

Tank fur Kettenschmierol...ca. 300 cm(0,3 l)

Verwendbare Schnittlänge* /

Führungsschiene 35 cm (16")

Max.Kettengeschwindigkeit. 18,1 m/s

Kettenteilung. 8,255 mm (0,325")

Treibglieddicke

1,27 mm (0.050")

Typ der Sägekette

OREGON:91PJ057X

Typ der Führungsschiene

OREGON:160SDEA041

Kettenrad Zähnezahl/Teilung.

Max. Motorleistung nach ISO 7293

1.6 kW

Leerlaufdrehzahl _

3000±300 min-1

Drehzahl n max

max 9500 min-1

Zündkerze.

CMR5H

• Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.

Gerausch

Schalldruckpegel L_pA nach ISO 22868...101,28 dB(A)

Unsicherheit K. 2,5 dB

Schalleistungspegel L_WA

nach ISO 22868. 109,09 dB(A)

Unsicherheit K_WA 0.61 dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Die angegebenen Gerauschemisswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden.

Die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Vibration

Vibrationswert am hinteren

Handgriff nach ISO 22867. .9,396 m/s2

Vibrationswert am vorderen

Handgriff nach ISO 22867 10,589 m/s²

Unsicherheit K. 1,5 m/s²

WARNING

Vermeiden Sie die Schwingungsrisiken, z. B. das Risiko einer Weisfängererkrankung (Durchblutungsstörungen), durch früige Arbeitspausen, in denen Sie z.

B. ihre Handflächen aneinanderreiben.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhänden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerat und Verpackungsmaterialien sind kein Kinder-spielzeug! Kinder)durfen nicht mit Kunststoffbeuteln,

Folien und Kleinteilen playen! Es besteht Verschluckungs- und Erstickungsgefahr!

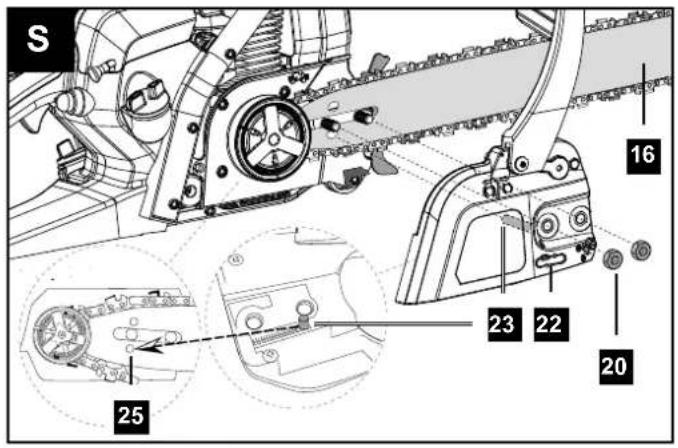

8.1 Montage der Führungsschiene und Sägekette spannen

ACHTUNG

Führer Sie Montage immer bei ausgeschalteten Motor durch.

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sägekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden. Überprüfen Sie regelmäßig nach jedem Schnitt die Kettenspannung und stellen Sie diese nach.

Je nach Verschleiß kann die Führungsschiene (16) gewendet werden.

• Stellen Sie die Kettensäge auf eineEbene, stabile Unterlage.

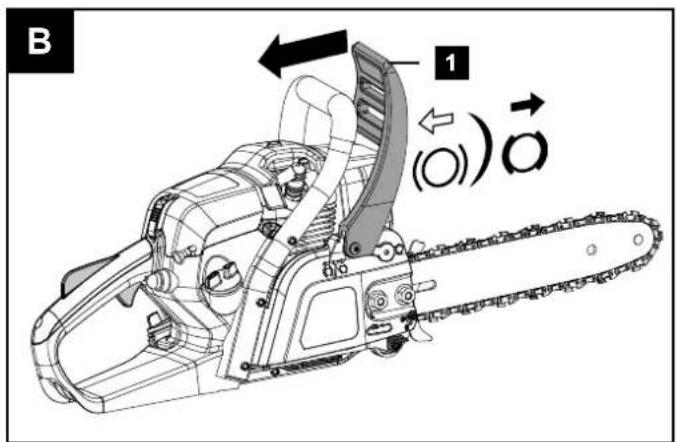

• Ziehen Sie den vorderen Handschutz (1) bis zum Anschlag nach hinten, um die Kettenbremse zu loseisen (siehe Abb. B).

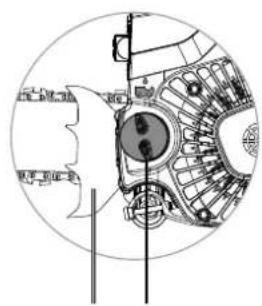

• Entfernen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel (28).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Schieben Sie das Langloch der Führungsschiene (16) über die beiden herausstehenden Bolzen.
• Legen Sie die Sägekette (17) über die Zahlung des Kettenrades (26). Führn Sie die Sägekette (17) passgenau in der auf der Führungsschiene (16) angegebenen Richtung ein. In der Spitze der Führungsschiene (16) befindet sich ein Führungsrad, in dessen Zahlung die Sägekette (17) eingelegt werden muss.
• Ziehen Sie etwas an der Führungsschiene (16), um die Sägekette (17)leitung vorzuspannen.
• Setzen Sie die Kettenradabdeckung (22) wieder auf. Achten Sie darauf, dass der innenliegende Kettenspannstift (23) in die passende Bohrung (25) der Führungsschiene (16) passt (siehe Abb. S). Verstellen Sie ggf. die Kettenspannschraube (21) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) (siehe Abb. T).
• Schrauben Sie die beiden Befestigungsmuttern (20) mit der Hand auf. Achten Sie aber darauf, dass Sie diese noch nicht fest anziehen.
• Drehen Sie mit dem Zündkerzenschlüssel / Schlitschraubendreher (28) die Kettenspannschraube (21) im Uhrzeigersinn, bis der unterte Teil der Sägekette (17) in die Führungsschiene (16) gleitet. Die Sägekette (17) muss an der Schienenunterseite anliegen. Bei gelöster Kettenbremse muss sich die Sägekette (17) von Hand über die Führungsschiene (16) ziehen{lassen (siehe Abb.U).

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden.

• Ziehen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) fest an.

8.2 Motoröl

WARNING

Der Motor wird ohne Öl ausgeliefert. Vor Inbetriebnahme davon unbedingt Öl einfüllen (ca. 0,1 l). Verwenden Sie hierzu normales Mehrbereichsöl (SAE 30 / 10W30). Der Ölstand im Motor muss vor jedem Mahen überprüft werden (siehe Abb. P).

Ölstandskontrlle

Achtung! Motor niemals ohne oder mit zu weniger Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30 / 10W30 verwenden.

• Stellen Sie die Kettensäge auf eineEbene, stabile Unterlage.
• Öffnen Sie den Deckel des Motoroltanks (19) und prufen Sie den Ölstand.
• Liegt der Ölstand mehr als 5 mm unter dem Gewinde füssen Sieitte den Oltank auf (siehe Abb. P)..

8.3 Treibstoff

Empfohlene Treibstoffe.

Normalbenzin/Bleifrei max. 10% Bioethanol.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Krafstoffdampfen vermeiden.

Füllen Sie den Kraftstoff nur bei ausgeschalteten und abgekühltem Motor ein. Es besteht Brandgefahr!

• Reinigen Sie immer den Bereich um den Kraftstofftankverschluss (13) vor dem Einfüssen, damit kein Schmutz in den Kraftstofftank fällt. Benutzen Sie hierzu ein trockenes, fusselfreies Tuch.
• Legen Sie das Gerät auf die Seite, so dass der Kraftstofftankverschluss (13) nach oben zeigt.
• Drehen Sie den Kraftstofftankverschluss (13) gegen den Uhrzeigersinn und öffnen Sieihn. Der Kraftstofftankverschluss (13) ist mit einer Verliersicherung im Kraftstofftank verbunden und kann so nicht herunterfallen.
• Füllen Sie das Kraftstoffgemisch in den Kraftstofftank. Verschüttten Sie beim Aufttanken keinen Kraftstoff und füllen Sie den Kraftstofftank nicht randvoll.
• Wischen Sie verschütteten Kraftstoffsofar auf.
• Drehen Sie den Kraftstofftankverschluss (13) im Uhrzeigersinn, umihn zu verschreiben.

HINWEIS

Kontrollieren Sie nach jedem Kraftstoffeinfllen auch das Kettenöl.

8.4 Kettenöl einfellen

WARNING

Füllen Sie das Sägekettenöl nur bei ausgeschalteten und abgekühtem Motor ein. Es besteht Brandgefahr! Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört.

Vor der Arbeit immer Kettenschmierung überprüfen.

HINWEIS

Verwenden Sie nur Sägekettenöl. Vorzugsweise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.

Kontrollieren Sie während der Arbeit, ob die Ketten-schmierung Funktioniert.

• Reinigen Sie immer den Bereich um den Kettenöltankverschluss (14) vor dem Einfüllen, damit kein Schmutz in den Kettenöltank fällt. Benutzen Sie hierzu ein trockenes, fusselfreies Tuch.
• Legen Sie das Gerät auf die Seite, so dass der Kettenöltankverschluss (14) nach oben zeigt.
• Drehen Sie den Kettenöltankverschluss (14) gegen den Uhrzeigersinn und öffnen Sieihn. Der Kettenöltankverschluss (14) ist mit einer Verliersicherung im Kettenöltank verbunden und kann so nicht herunterfallen.
• Füllen Sie das Kettenöl in den Kettenöltank. Verschütten Sie beim Auftanken kein Kettenöl und füllen Sie den Kettenöltank nicht randvoll.
• Wischen Sie verschüttetes Kettenöl sofort auf.
• Drehen Sie den Kettenöltankverschluss (14) im Uhrzeigersinn, umihn zu verschreiben.

8.5 Sägekette spannen und prüfen

WARNING

Schutzhandschuhe anziehen! Verletzungsgefahr durch die scharfen Schneidezähne! Überprüfen Sie die Kettenspannung regelmäßig vor jeder Inbetriebnahme.

• Vor dem Spannen müssen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) etwas lose.
• Drehen Sie die Kettenspannschraube (21) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) im Uhrzeigersinn, um die Spannung zu erhöhen.
• Ziehen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) fest an.

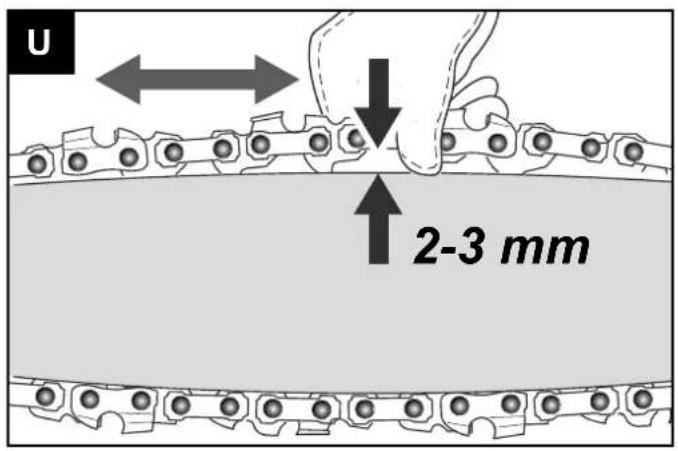

• Die Sägekette (17) muss an der Schwertunterseite anliegen. Prüfen Sie, ob sich die Sägekette (17) (bei gelöster Kettenbremse, vorderen Handschutz (1) nach hinternziehen) von Hand über die Führungsschiene (16)ziehen{lsst.

HINWEIS

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden.

9. Inbetriebnahme

VORSICHT

Beachten Sieitte die gesetzlichen Bestimmungen zur Larmschutzverordnung.

Prufen Sie das Gerät vor jeder Inbetriebnahme auf:

Dichtheit des Treibstoffsystems
- einwandfrei Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung
- festen SitzSAMTlicher Verschraubungen
- Leichtgangigkeit aller beweglichen Teile

Arbeitshinweise

Machen Sie sich vor dem Einsatz mit dem Umgang der Kettensäge vertraut.

9.1 Starten des Motors

ACHTUNG

Ziehen Sie den Startseilzug (4) stets gerade heraus. Halten Sie den Griff des Startseilzugs (4) fest, wenn sich der Startseilzug (4) wieder einzieht. Lassen Sie den Startseilzug (4) nie zurückschnellen.

9.1.1 Starten bei kaltem Motor

WARNING

Schalten Sie die Kettenbremse vor jeder Inbetriebnahme ein (Handschutz (1) nach vorne drucken).

ACHTUNG

Lassen Sie niemals den Startseilzug (4) zurückschleudern. Dies kann zu Beschädigungen führen.

• Entfermen Sie die Abdeckung (27) von der Führungs-schiene (16).
• Stellen Sie die Kettensäge auf einen stabilen und ebenen Untergrund. Die Sägekette (17) darf darüber den Boden nicht berühren.

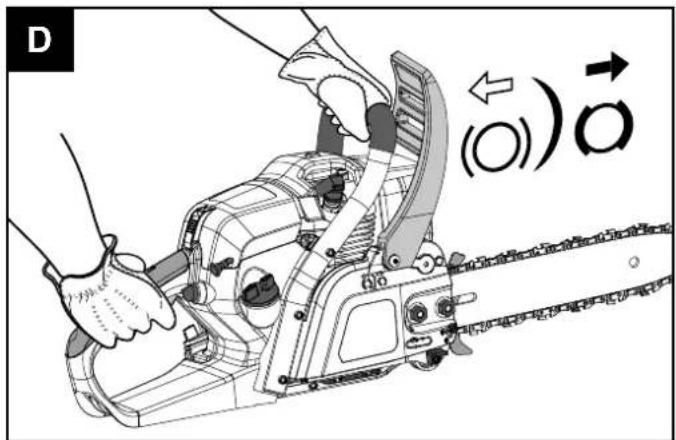

• Drücken Sie den vorderen Handschutz (1) nach vorne, bis dieser einrastet. Die Sägekette (17) wird durch die Kettenbremse blockiert.

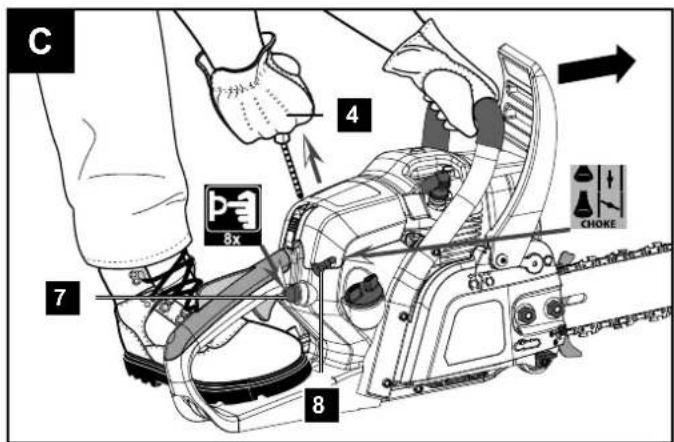

• Drucken Sie 5-10x die Kraftstoffpumper,Primera7.
• Schalten Sie den Ein-/ Ausschalter (6) auf „ON“.

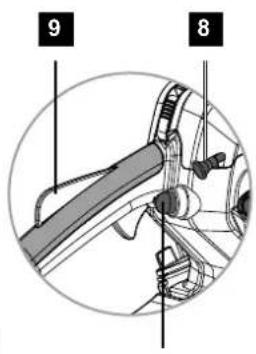

• Ziehen Sie den Kaltstarthebel (Choke) (8) Heraus (10).
• Stellen Sie ihre Schuhspitze in den hinteren Handschutz (12) (siehe Abb. C).
• Halten Sie die Kettensäge am vorderen Handgriff (2) fest undziehen Sie den Startseilzug (4) langsam bis zum ersten Widerstand heraus.
• Ziehen Sie nun den Startseilzug (4) rasch an, bis der Motor startet. Sollte der Motor nicht starten, wiederholen Sie den Vorgang. So lange der Kaltstarthebel (Choke) (8) Herausgezogen ist (1), lauft der Motor nur kurz an und gehen wieder aus.
• Sobald der Motor ausgegangen ist, betätigten Sie die Gashebelsperre (9) und den Gashebel (10) zusammen. Der Kaltstarthebel (Choke) (8) springt automatisch in die Betriebsstellung „Warmstart".
• Ziehen Sie nun erneut den Startseilzug (4) rasch an, bis der Motor startet.

Springt der Motor auch nach mehreren Versuchen nicht an, lessen Sie das Kapitel „Störungsabhilfe".

HINWEIS

Bei hohen Außentemperaturen kann es vorkommen, dass auch bei kaltem Motor ohne Choke gestartet werden muss!

• Losen Sie die Kettenbremse, indem Sie den vorderen Handschutz (1) nach hintenziehen (siehe Abb. B). VORSICHT! Die Kettenbremse ist jetzt gelöst. Wird der Gashebel (10) zusammen mit der Gashebelsperre (9) betägt lauft die Sägekette (17) an.

9.1.2 Starten bei warmem Motor

(Das Gerät stand für weniger als 15-20 Minuten still.)

WARNING

Schalten Sie die Kettenbremse vor jeder Inbetriebnahme ein (Handschutz (1) nach vorne drucken).

• Drücken Sie den vorderen Handschutz (1) nach vorne, bis dieser einrastet. Die Sägekette (17) wird durch die Kettenbremse blockiert.
  Schalten Sie den Ein-/Ausschalter (6) auf "ON".
• Der Kaltstarthebel (Choke) (8) muss zum Starten des warmen Motors nicht gezogen werden.
• Stellen Sie ihre Schuhspitze in den hinteren Handschutz (12) (siehe Abb. C).
• Halten Sie die Kettensäge am vorderen Handgriff (2) fest undziehen Sie den Startseilzug (4) langsam bis zum ersten Widerstand Heraus.
• Ziehen Sie nun den Startseilzug (4) rasch an. Das Gerät sollte nach 1-2 Zügen starten. Falls das Gerät nach 6 Zügen immer noch nicht startet, wiederholen Sie den Vorgang unter „Starten bei kaltem Motor".

9.2 Motor abstellen

9.2.1 Not-Aus-Schrittfolge

Falls es notwendig ist, das Gerätsofar zu stoppen, stellen Sie hierzu den Ein-/ Ausschalter (6) auf "OFF".

9.2.2 Normale Schrittfolge

• Lassen Sie den Gashebel (10) los. Der Motor geh in Leerlaufgeschwindigkeit über.
• Stellen Sie dann den Ein-/ Ausschalter (6) auf "OFF".

9.3 Betrieb im Leerlauf

ACHTUNG

Im Leerlauf muss die Sägekette (17) stillstehen. Sollte sich die Sägekette (17) drehen, ist die Leerlaufdrehzahl einzustellen!

HINWEIS

Wenn sich die Sägekette (17) im Leerlauf bewegt oder der Motor bei Gaswegnahme von alleine ausgeht, muss eine Vergasereinstellung vorgenommen werden (siehe Kapitel „Wartung der Vergasereinstellungen").

• Heben Sie die Kettensäge auf.
• Halten Sie mit der linken Hand den vorderen Handgriff (2) fest.
• Halten Sie mit der rechten Hand den hinteren Handgriff (11) fest. Dabei liegt der Handballen auf der Gashebelsperre (9) und der Zeigefinger betätigst den Gashebel (10) (siehe Abb. D).
• Nach einmaliger Betätigung des Gashebels (10) lauft der Motor im Standgas.
• Lassen Sie den Motor kurz warmlaufen.

9.4 Kettenschmierung prufen und einstellen

ACHTUNG

• Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört.
  Vor der Arbeit immer Kettenschmierung überprüfen.

Hinweis

Verwenden Sie nur Sägekettenöl, vorzugsweise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.

Kontrollieren Sie während der Arbeit, ob die Ketten-schmierung fungkioniert.

Halten Sie die Kettensäge im laufenden Betrieb, bei mittlerer Drehzahl über einen abgesögten Baumstumpf oder einer passenden Unterland. Ist die Schmierung ausreichend, bildet sich ein leichter Ölfilm auf dem Baumstumpf oder der Unterland (siehe Abb. E).

9.5 Kettenbremse prufen

WARNING

Die Kettenbremse muss vor jeder Inbetriebnahme geprüft werden.

Die Kettenbremse bremst die Sägekette bei einem Rückschlag sofort ab.

• Achten Sie darauf, dass der vordere Handschutz (1) frei von Schmutz ist und sich leicht bewegen{lsst.
• Starten Sie die Kettensäge, und beschleunigen Sie die Sägekette auf volle Geschwindigkeit (Vollgas).
• Betätigen Sie bei laufender Sägekette den vorderen Handschutz (1). Die Kettenbremse muss die Sägekette bei max. Geschwindigkeit abbremsen und blockieren.

WARNING

Eine erhöhte Motordrehzahl über eine zu lange Zeit, bei blockierter Kettenbremse schadet dem Motor und dem Kettenantrieb.

Sollte sich die Sägekette (17) Dennoch bewegen, kontaktieren Sie den Kunden-Service.

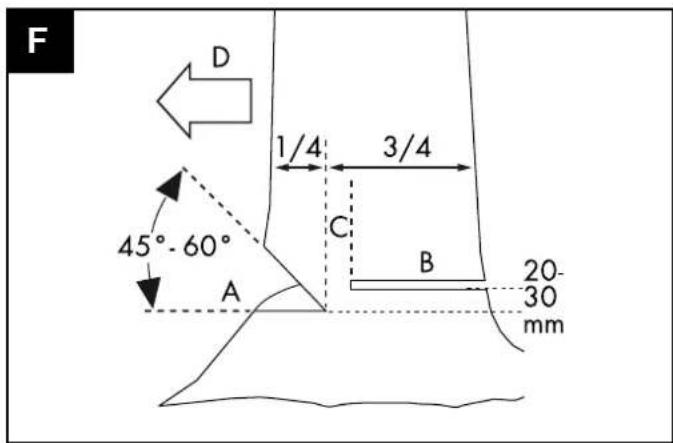

10. Grundsätzliche Arbeitshinweise zu

Fällarbeiten

WARNING

Verletzungsgefahr!

Säge- und Fällarbeiten sowieSAMtliche damit verbundeneArbeitendürfen nur von besonderausgebildetenund geschulten Personen durchgefuhrt werden.

Hinweis

Beachten Sie die länderspezifischen Vorschriften für Fallarbeiten und informieren Sie sich bei der zuständigen Behörde.

• Achten Sie daraufuf, dass durch die herabfallenden Äste und Bäume niemand zu Schaden kommt kann.
• Im Arbeitsbereich dürfen sich nur die für die Fällarbeiten benöttigten Personen aufhalten.
• Halten Sie den Arbeitsbereich am Stamm frei und aufgeräumt, sodass ein{sicherer Stand für die Bedienpersonen gewährleistet ist.
• Halten Sie Fluchtwege frei und aufgeräumt, um den Arbeitsbereich schnell verlassen zu konnen.
• Führer Sie Fällarbeiten nicht bei stärkeren Windverhältnissen, schlechem Wetter oder schlechten Sichtverhältnissen durch.
• Halten Sie Entfernungen zum nachsten Arbeitsplatz von mindestens 2/1/2 Baumländen ein.

10.1 Verwendung und Behandlung

• Starten Sie das Gerät nie, bevor Führungsschiene (16), Sägekette (17) und Kettenradabdeckung (22) korrekt montiert sind.
• Schneiden Sie kein am Boden liegenden Holz bzw. versuchen Sie nicht aus dem Boden ragende Wurzeln zu sagen. Vermeiden Sie auf jeder Fall, dass die Sägekette (17) in das Erdreich eintaucht, da die Sägekette (17) andernfalls sofort abstumpf.

• Sollten Sie aus Versehen einen festen Gegenstand mit dem Gerät berühren, schalten Sie den Motor sofort aus und entsprechenden Sie das Gerät auf eventuelle Schäden.

• Warten Sie das Gerät sorgfällig. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Lassen Sie das Gerät von davon qualifiziertem Personal warten. Verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

10.2 Fallkerb erstellen

Hinweis

Der Fallkerb bestimmt die Fallrichtung des zu fällenden Baumes.

Legen Sie den Fallkerb im rechten Winkel zur Fallrichtung an.

Sagen Sie möglichst bodennah.

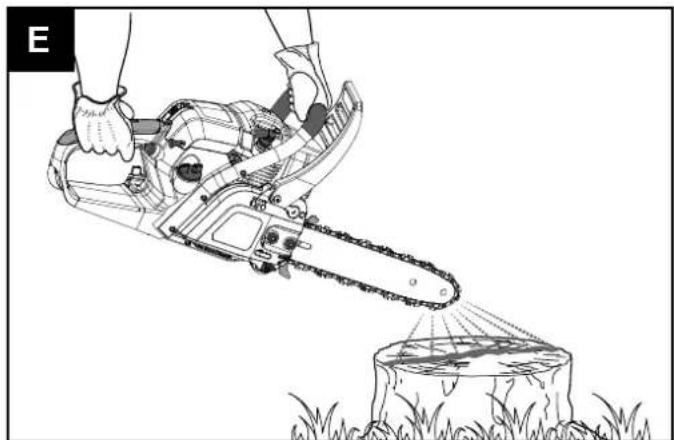

Stützen Sie die Kettensäge mit dem Krallenanschlag (15) ab.

10.2.1 Fallkerb anlagen (Abb.F)

• Fangen Sie zuerst mit dem Schnitt des Fallkerbes A an. Die Tiefe des Fallkerbes sollte ca. 1/4 des Baumdurchmessers betragen und einen Winkel von 45^ - 60^ aufweisen.

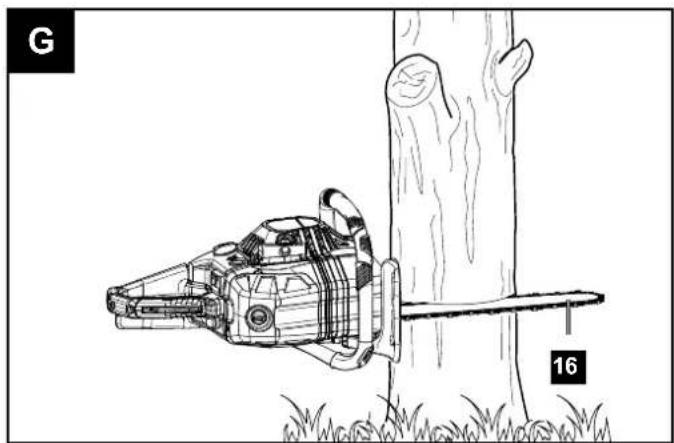

10.2.2 Fällrichtung prüfen (Abb. G)

Kettensäge mit der Führungsschiene (16) in die Falkerbsohle legen.

Sofern erforderlich Fallkerb entsprechend nachschniden.

10.3 Fällschnitt ausführten (Abb. F)

• Setzen Sie den Fällschnitt B ca. 2-3 cm höher als den waagerechten Schnitt des Fallkerbes A an. Achten Sie darauf, dass der Fällschnitt B exakt waagerecht ausgeführrt wird.
• Lassen Sie ca. 1/10 des Baumdurchmessers, die Bruchleiste C vor dem Fällschnitt B stehen. Bruchleiste C führt den Baum wie ein Scharnier zu Boden und sichertihn gegen vorzeitiges Umfallen.

WARNING

Unfallgefahr!

Sagen Sie die Bruchleiste C auf keinen Fall während des Fällschnitts B an, da der Baum sonst in eine unvorhersehbare Fallrichtung fallen kann!

Seien Sie darauf vorbereitet, dass der Baum beim Fallen auf dem Schnitt unkontrolliert „rutschen" kann.

Seien Sie darauf vorbereitet, dass der Baum beim Aufprall auf dem Boden unkontrolliert in eine Richtung „springen" kann.

• Um zu verhindern, dass die Kettensäge im Fällschnitt B verklemmt, treiben Sie rechtzeitig Keile aus Aluminium oder Kunststoff in den Fällschnitt B. Verwenden Sie keine Eisenkeile.

ACHTUNG

Sachschaden!

Achten Sie daraufuf, das der Keil nicht mit der Sägekette (17) in Berührung kommt. Sie kann dadurch stark beschädigt werden.

10.4 Entastungsarbeiten

• Beachen Sie grundsätzlich die Gefahr von zusückschlagenden Åsten.
  Stehen Sie nicht auf dem Stamm beim Entasten.
  Sagen Sie nicht mit der Schienenspitze.
  Sagen Sie nie mehrere Äste auf einmal.
• Stützen Sie die Kettensäge beim Entasten möglichst mit dem Krallenanschlag (15) ab.
• Achten Sie darauf, dass am Ende des Schnittes die Kettensäge durch ihr Eigengewicht durchschenken kann. Sie wird nicht mehr im Schnitt gestützt, halten Sie entsprechend ragegen.
• Nehmen Sie einen festen, stabilen und sicheren Stand beim Entasten ein.

10.4.1 Entastungsarbeiten in Teilstücken

Kürzen Sie lange bzw. dicke Åste, bevor Sie den finalen Trennschnitt vormehmen (siehe Abb. H). Die Sägekette (17) kann ansonsten weniger verklemmen.

11. Unter Spannung stehendes Holz

bearbeiten

Die richtige Reihenfolge beim Bearbeiten von unter Spannung stehendem Holz muss unbedingt eingehalten werden. Ansonsten kann sich die Sägekette (17) verklemmen oder es kann zu einem Rückschlagkommen.

Holz unter Spannung muss immer zuerst auf der Druckseite eingeschnitten werden. Erst dann kann der Trennsschnitt auf der Zugseite erfolgen.

So wird das Einklemmen der Sägekette (17) vermieden.

ACHTUNG

Sachschaden!

Liegendes Holz darf an der Unterseite der Schnittstelle nicht den Boden berühren, da ansonsten die Sägekette (17) beschädigt werden kann.

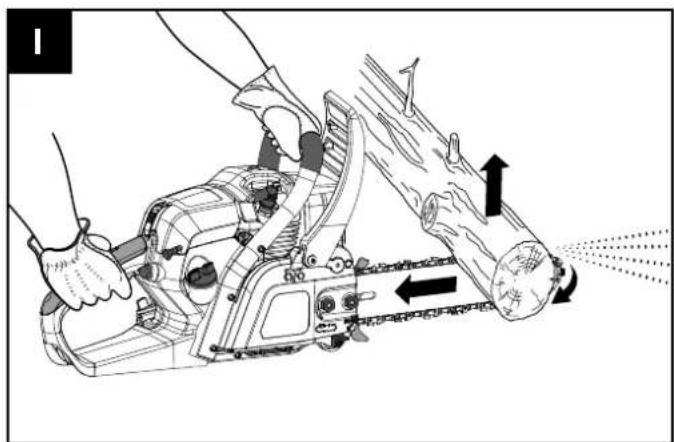

Rückstoß (Abb. I)

• Das Verklemmen der Sägekette (17) an der Oberkante der Führungsschiene (16) kann die Kettensägechnell unkontrolliert in Bedienrichtung zusückstoßen.

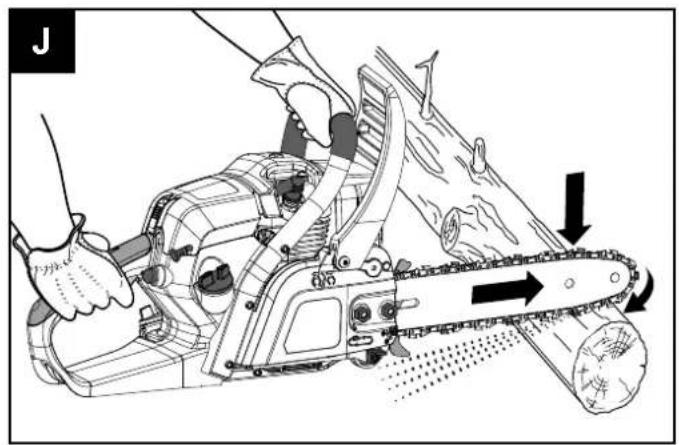

Hineinziehen (Abb.J)

• Das Verklemmen der Sägekette (17) an der Unterkante der Führungsschiene (16) kann die Kettensäge schnell unkontrolliert von der Bedienrichtung wegziehen.

Sicheres Arbeiten

• Halten Sie das Gerät in einem eigenen Gebrauchszustand, um Verletzungen vorzubeugen.
• Prufen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.
• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.
• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.
• Wechseln Sie regelmäßige ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlangern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außenentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.

11.1 Holzstamm ist nach untergebogen

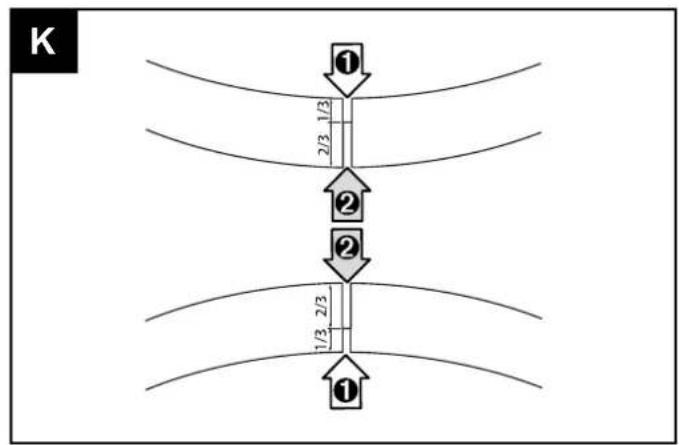

Sagen Sie zuerst den Entlastungsschnitt 1 (ca. 1/3 des Stammdurchmessers) auf der Druckseite (siehe Abb. K).
- Führer Sie dann den Trennschmitt 2 (ca. 2/3 des Stammdurchmessers) auf der Zugseite aus (siehe Abb. K).

11.2 Holzstamm ist nach oben gebogen

Sagen Sie zuerst den Entlastungsschnitt 1 (ca. 1/3 des Stammdurchmessers) auf der Druckseite (siehe Abb. K).
- Führer Sie dann den Trennschmitt 2 (ca. 2/3 des Stammdurchmessers) auf der Zugseite aus (siehe Abb. K).

12. Transport

• Verwenden Sie stets die Abdeckung der Führungs-schiene (27) beim Transport.

• Schalten Sie die Kettensäge vor jedem Transport ab, auch bei kürzeren Strecken. Sichern Sie die Maschine während des Transports (auch in Fahrzeugen) gegen Umkippen, um Kraftstoffverlust, Schaden oder Verletzungen zu vermeiden.

• Tragen Sie das Gerät nur am vorderen Handgriff (2). Die Führungsschiene zeigt darauf nach halten, von ihrem Körper abgewandt (siehe Abb. L).

• Halten Sie den bereits Schalldämpfer vom Körper Weg. Es besteht Verbrennungsgefahr!

13. Reinigung und Wartung

WARNING

Verletzungsgefahr!

Schalten Sie das Gerät vor Reinigungsrarbeiten immer aus undziehen den Zündkerzenstecker (31) ab. (siehe Kapitel 13.4 Wartung der Zündkerze).

Hinweis

Nach jedem Gebrauch sollte das Gerät gründlich gereinigt werden.

Führer Sie die Reinigung- und Wartungsarbeiten nur soweit aus, wie in dieser Bedienungsanleitung angegeben. Weiterführende Arbeiten müssen von Fachpersonal ausgeführten werden. Wartungsarbeiten müssen regelmäß durchgeführt werden (siehe Kapitel „Wartungsintervalle").

13.1 Reinigung der Motoreinheit

WARNING

Verbrennungsgefahr!

Heiße Schalldampfer, Zylinder oder Kuhlrippen nicht berühren.

• Halten Sie Schutzvorrichtungen, Luftschlitze und das Motorengehäuse so staub- und schmutzfrei wie möglich. Blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Spülmittel. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

13.2 Reinigung des Luftfilters

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser.

Regelmäßige Kontrolle ist daher unerlässlich. Der Luftfilter (30) sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden.

Bei sehr staubiger Luft ist der Luftfilter (30)häufiger zu überprüfen.

• Losen Sie den Verschluss für die Luftfilterabdeckung (5) durch Drehen gegen den Uhrzeigersinn. (siehe Abb. M)
• Entfernen Sie die Luftfilterabdeckung (3).
• Entnehmen Sie den Luftfilter (30). (siehe Abb. N)
• Reinigen Sie den Luftfilter (30) durch Ausklopfen oder Ausblasen (mit Druckluft).

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

ACHTUNG

Luftfilter (30) nie mit Benzin oder brennbaren Lösungsmitteln reinigen.

13.3 Reinigung des Kettenantriebes

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sägekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Reinigen Sie den Kettenantrieb nach jedem Gebrauch.

• Stellen Sie die Kettensäge auf eineEbene, stabile Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum Anschlag nach hinten, um die Kettenbremse zu lose- sen (siehe Abb. B).
• Entfernen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Nehmen Sie die Sägekette (17) vorsichtig von der Führungsschiene (16) und dem Kettenrad (26) ab.
• Entfernen Sie die Führungsschiene (16). Reinigen Sie diese mit einem Pinsel.
• Reinigen Sie nun gründlich den kompletten Kettenantriebsbereich und die Kettenradabdeckung (22) mit einem Pinsel oder durch Ausblasen (mit Druckluft).

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

13.4 Wartung der Zündkerze

• Ziehen Sie den Zündkerzenstecker (31) ab, in dem Sieihn nach links und rechts drehen und gleichzeitig an ihmziehen. Halten und ziehen Sie den Zündkerzenstecker (31) ausschließlich am Stecker. Ziehen Sie niemals am Kabel! (siehe
• Losen Sie die Zündkerze mit dem beiliegenden Zündkerzenschlüssel / Schlitzschraubendreher (28).
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Elektrodenabstand = 0,7 - 0,8mm (Abstand zwischen den Elektroden, zwischen welchen der Zündfunke erzeugt wird). Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.

Danach die Zündkerze alle 50 Betriebsstunden warten.

13.5 Wartung der Kettenschmierung

• Siehe Kapitel „Kettenschmierung prufen und einstellen".

13.6 Wartung der Vergasereinstellungen

• Wenn sich die Sägekette (17) im Leerlauf bewegt oder der Motor bei Gaswegnahme von alleine ausgeht, muss eine Vergasereinstellung vorgenommen werden.

Hinweis

Lassen Sie die Vergasereinstellungen (z. B. die Leerlaufdrehzahl) nur von qualifiziertem Fachpersonal durchführten, um Motorschäden zu vermeiden.

13.7 Wartung der Führungsschiene

• Entfernen Sie eventuell entwickelte Grate an der Schienenkante mit Hilfe einer Metallfeile.
• Reinigen Sie die Nut der Führungsschiene (16) mit Hilfe eines Pinsels oder mit Druckluft. Wechseln Sie die Führungsschiene (16) aus, sobald die Nut verschlissen ist.
• Drehen Sie die Führungsschiene (16) nach jedem Einsatz, um eine gleichmäßige Abnutzung zu gewährleisten.
• Überprüfen Sie das Zahnrad an der Spitze der Führungsschiene (16) auf Leichtgangigkeit. Schmieren Sie es ggf. mit einem Lageröl.

13.8 Montage der Führungsschiene und Sägekette spannen

ACHTUNG

Führer Sie Montage immer bei ausgeschalteten Motor durch.

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sägekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden. Überprüfen Sie regelmäßig nach jedem Schnitt die Kettenspannung und stellen Sie diese nach.

Je nach Verschleiß kann die Führungsschiene (16) gewendet werden.

• Stellen Sie die Kettensäge auf eine ebene, stabile Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum Anschlag nach halten, um die Kettenbremse zu loseisen (siehe Abb. D).

• Entfernen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28).

• Nehmen Sie die Kettenradabdeckung (22) ab.

• Schieberen Sie das Langloch der Führungsschiene (16) über die beiden herausstehenden Bolzen.
• Legen Sie die Sägekette (17) über die Zahlung des Kettenrades (26). Führn Sie die Sägekette (17) passgenau in der auf der Führungsschiene (16) angegebenen Richtung ein. In der Spitze der Führungsschiene (16) befindet sich ein Führungsrad, in dessen Zahlung die Sägekette (17) eingelegt werden muss.
• Ziehen Sie etwas an der Führungsschiene (16), um die Sägekette (17) leicht vorzuspannen.
• Setzen Sie die Kettenradabdeckung (22) wieder auf. Achten Sie darauf, dass der innenliegende Kettenspannstift (23) in die passende Bohrung (25) der Führungsschiene (16) passt. Verstellen Sie ggf. die Kettenspannschraube (21) mit dem Zündkerzenschluss / Schlitzschraubendreher (28).
• Schrauben Sie die beiden Befestigungsmuttern (20) mit der Hand auf. Achten Sie aber darauf, dass Sie diese noch nicht fest anziehen.
• Drehen Sie mit dem Zündkerzenschlüssel / Schlitzschraubendreher (28) die Kettenspannschraube (21) im Uhrzeugersinn, bis der unterte Teil der Sägekette (17) in die Führungsschiene (16) gleitet. Die Sägekette (17) muss an der Schienenunterseite anliegen. Bei gelöster Kettenbremse muss sich die Sägekette (17) von Hand über die Führungsschiene (16)ziehen setzen.

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden.

• Ziehen Sie die beiden Befestigungsmuttern (20) mit demZündkerzenschlüssel / Schlitzschraubendreher (28) fest an.

13.9 Sägekette schärfen und pflegen

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sägekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Eine optimal gepflegte und geschärfte Sägekette vermingert die körperliche Belastung, den Verschleiß und führt zu einemGNU

Schnittergebnis.

Reinigen, pflegen und scharfen Sie die Sägekette re-gelmäßig.

Kontrollieren Sie die Sägekette regelmäß auf Risse und beschädigte Nieten.

Ein Schleifbock kann an der Schleifbockhilfe (18) für den sicheren Halt während des Schleifens befestigt werden.

Benutzen Sie nur spezielle Sägekettenrundfeilen mit einem 0.4,8mm (3 / 16^) für die im Lieferumfang enthaltene Sägekette.

In einem Scharfset, z. B. von Oregon, finden Sie detailierte Informationen zum Scharfvorgang.

Alternative benutzen Sie ein elektrisches Kettenschäftgerät und folgen Sie den Anweisungen des Herstellers.

Im Zweifel über die Durchführung der Arbeit ist ein Austausch der Sagekette vorzunehmen.

Lassen Sie ggf. das Scharfen der Sägekette (17) von einer Fachwerkstatt durchführten.

Benötigtes Zubehör:

• Sägekettenrundfeile 4,8 mm (3/16") (nicht im Lieferumfang enthalten)

• Flachfeile (nicht im Lieferumfang enthalten)
  Tiefenbegrenzungslöhre (nicht im Lieferumfang enthalten)

• Feilen Sie nur in Vorwartsbewegung, um Material abzunehmen.

• Feilen Sie mit einem Scharfwinkel von ca. 25^ bei einer Steigung von 10^ zur Führungsschiene (16).
• Überprüfen Sie den Abstand der Tiefenbegrenzung mit einer Tiefenbegrenzungslehre.
• Der richtige Abstand des Tiefenbegrenzers sollen 0.6 mm ( 0.024^a ) betragen.

13.10 Ölwechsel

• Der Motorölwechsel sollte jährlich vor Saisonbeginn bei betriebswarmen und ausgeschalteten Motor durchgeführt werden.
• Nur Motoröl (SAE 30 / 10W30) verwenden.
• Oleinfüllschaube (19) öffnen.
• Lassen Sie warmes Motoröl in einen Auffangbehälter ab.
• Motoröl bis zur oberen Markierung des Ölmessstabes einfullen (ca. 0,11), überfüllen Sie das Gerät nicht (siehe Abb. P).

Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden.

13.11 Wartungsintervalle

Die hier aufgeführten Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen, wie z. B. starke Staubentwicklung und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen.

Geräteil Aktion		Vor Arbeitsbegrinn	Wöchentlich Bei	Störungen	Bei Beschädigungen	Bei Bedarf
Kettenschmierung	Prüfen	X
Sägekette (17) Prüfen und auf Schärfzustand achen	X
	Kettenspannung kontrollieren X
	Schärfen					X
Führungsschiene (16)	Prüfen (Abnutzung, Beschädigung)	X
	Reinigen		X	X
	Ersetzen				X	X

13.12 Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleibeite*: Sägekette, Führungsschiene, Kettenrad, Kettenöl, Motoröl, Krallenanschlag, Kettenfangeinrichtung, Zündkerze, Luftfilter, Kraftstofffilter, Kettenölfilter

• nicht zwingend im Lieferumfang enthalten!

14. Lagerung

• Verwenden Sie stets die Abdeckung der Führungs-schiene (27) bei der Lagerung.
• Der Zündkerzenschlüssel (28) kann auf der Unter-ndeite der Maschine eingesteckt werden.
• Reinigen und Warten Sie das Gerät vor jeder Lagerung, siehe Kapitel „Reinigung und Wartung".
• Lagern Sie das Gerät an einem sicheren, trockenen, frostfrei, gut belufteten und vor Witterung geschützten Ort auf. Eine Lagerung im Freien ist nicht ratsam. Sichern Sie es auch vor unbefugtem Zugriff.
• Entleeren Sie den Öl- bzw. Kraftstofftank mit einer Absaugpumpe.

WARNING

Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Höhe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Starten Sie den Motor und{lassen Sie diesen solange laufen, bis das restliche Benzin verbraucht ist.

16. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Der Motor springt nicht an Fehlerhaftes	Vorgehen beim Starten Folgen Sie den	Anweisungen zumStarten
Der Motor springt an, hat aber nicht die volle Leistung	Verschmutzter Luftfilter (30) Luftfilter (30) reinigen
Der Motor lauft unregelmäßig Falscher	Elektrodenabstand derZündkerze	Zündkerze reinigen und Elektrodenab-stand einstellen oder neue Zündkerzeeinsetzen
Verrußte oder feuchte Zündkerze	Falsche Vergasereinstellung	Vergaser einstellen setzen und ggf.Zündkerze reinigen oder durch neue ersetzen

15. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wiederverwendbar oder sie kann dem Rohstoffkreislauf zurückgeführrt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z. B. Metall und Kunststoffe. Führn Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclungsstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

Restkraftstoff, Ole und die zur Reinigung benutzte Flüssigkeit müssen umweltgerecht entsorgen!

Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

Flüssigkeiten und Behälter entsorgen Sie bei einer entsprechenden Annahmestelle.

EG - Konformitätserklärung

Originalkonformitätserklarung

Art.-Bezeichnung / Article name:

scheppach

KETTENSÄGE FÜR WALDPFLEGEMIT BENZINMOTOR

CSP49-4T

CHAINSAW FOR FOREST SERVICE WITH PETROL ENGINE

CSP49-4T

TRONCONNEUSE THERMIQUE POUR SERVICE FORESTIER

CSP49-4T

Art.-Nr./Art.no.:

PLU

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 11.03.2022

First CE: 2020

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verlirt der KäuferSAMTliche Ansprüche wegen solcher Mängel. Wir leisten Garantie fur unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeges Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile frägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty GB
