BEDIENUNGSANLEITUNG 86840 UNOLD

Bedienungsanleitung Modell 86840

Stand: Januar 2018 /nr

Copyright ©

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de 86840_3

UNOLD®

Bedienungsanleitung Modell 86840

Technische Daten 6

Symbolerklärung......6

Für Ihre Sicherheit......6

Erklärung der Tasten 9

Fernbedienung 10

In Betrieb nehmen und bedienen .... 11

Reinigen und Pflegen....13

Garantiebestimmungen 14

Entsorgung / Umweltschutz 14

Service-Adressen 15

Informationen für den Fachhandel......15

Technische gegevens 32

BEDIENUNGSANLEITUNG MODELL 86840

TECHNISCHE DATEN

Leistung: 16 Watt, 220-240 V\~, 50-60 Hz

Maße: ca. 23,2 x 23,0 x 30,5 cm (L/B/H)

Gewicht: ca. 2,4 kg

Kabellänge: ca. 160 cm

Schutzklasse: II

Farbe: weiß/schwarz

Ausstattung: 8 Geschwindigkeitsstufen, duale Oszillation (li ks, rechts, unten, oben), Zeitvorwahl (1 bis 8 Stunden), Oszillation bis 80°, Neigungswinkel 100°, 500-1.800 Umdrehungen/Minute

Zubehör: Bedienungsanleitung, Fernbedienung

CE

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Dieses Gerät kann von Kindem ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.

2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.

3. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem (wie z. B. Funksteckdosen) betrieben werden. Die mitgelieferte Fernbedienung ist davon ausgenommen.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!
7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!
8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B. in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben, in Privatpensionen oder Ferienhäusern.
9. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
10. Um Schäden am Kabel zu ver meiden, wickeln Sie die Zuleitung nie um das Gerät.
11. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.
12. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
13. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
14. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

15. Stellen Sie das Gerät nicht direkt unter eine Steckdose.

16. Der Nennstrom der Steckdose sollte 10 A überschreiten.

17. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden – Stromschlaggefahr! Batterien niemals in offenes Feuer werfen - Explosionsgefahr!
18. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
19. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!
20. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
21. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder eine andere, entsprechend fachlich qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden.
22. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
23. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

Halten Sie Körperteile und Gegenstände vom Schwenkbereich des Geräts fern – Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

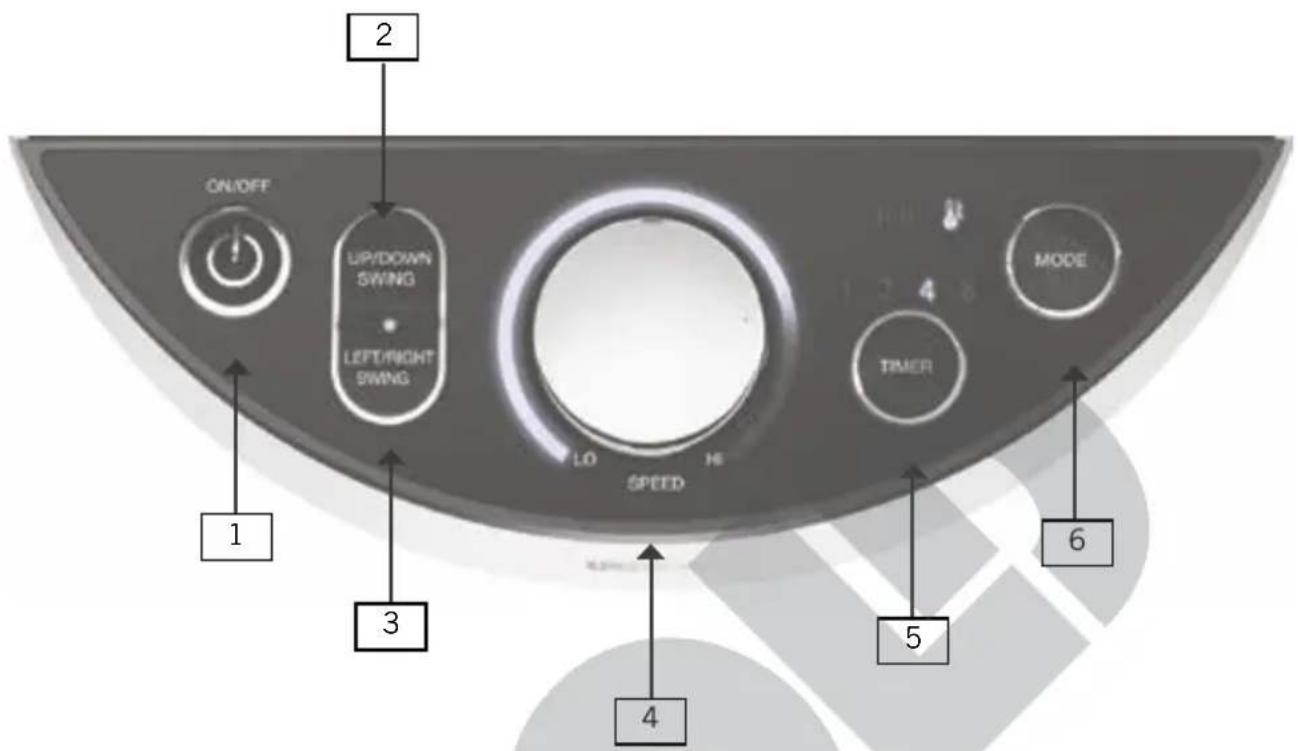

ERKLÄRUNG DER TASTEN

ON/OFF UP/DOWN SWING LEFT/RIGHT SWNG MODE TIMER SPEED 1 3 4 5 6

ON/OFF

Zum Ein- und Ausschalten des Geräts

Left/Right Swing

Oszillation horizontal, das Gerät schwenkt nach links und rechts

Up/Down Swing

Öszillation vertikal, das Gerät schwenkt nach oben und unten

Speed

Zum Einstellen der acht Geschwindigkeitsstufen

Timer

Zum Auswählen der Zeit, nach der sich das Gerät automatisch abschaltet, einstellbar zwischen 1, 2, 4 oder 8 Stunden

Mode

Zum Auswählen des gewünschten Modus. Wählbar sind Naturnah- und Temperaturgesteuerter Modus.

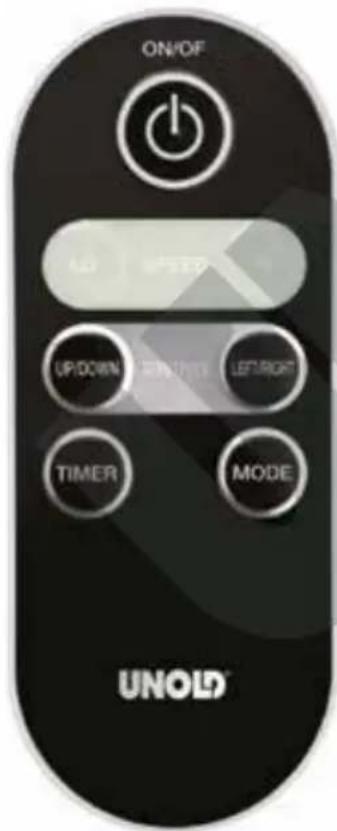

FERNBEDIENUNG

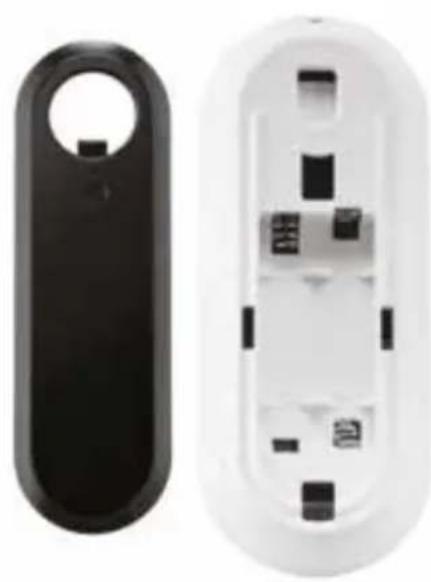

1. Schieben Sie die Abdeckung des Batteriefachs vorsichtig nach unten.
2. Setzen Sie die Batterie ein, achten Sie hierbei bitte unbedingt auf die richtige Polung, zur Orientierung sind entsprechende Markierungen in dem Batteriefach angebracht.
3. Wenn Sie eine andere Batterie einsetzen möchten, achten Sie darauf, Batterien vom Typ AAA zu verwenden.
4. Schließen Sie di e Abdeckung.
5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie darauf, diese während der Einstellungen immer in Richtung des Ventilators zu halten.
6. Die Bezeichnungen auf der Fernbedienung sind identisch mit den Tasten am Gerät.
7. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte nicht aus großer Höhe fallen.

IN BETRIEB NEHMEN UND BEDIENEN

1. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern – Erstickungsgefahr!
2. Vergewissern Sie sich, dass das Gerät auf einem geeigneten ebenen Untergrund steht und sicher und stabil aufgestellt wurde.
3. Stecken Sie den Stecker in eine Steckdose.
4. Drücken Sie einmal auf die Taste „ON/OFF“, um das Gerät einzuschalten.
5. Hinweis: Jede Tasteneingabe wird mit einem Signal ton bestätigt.

Geschwindigkeit einstellen

1. Drehen Sie den Schalter „Speed“, bis das Gerät mit der gewünschten Geschwindigkeit arbeitet. Die entsprechende Einstellung wird durch die jeweilige Kontrollleuchte angezeigt:

1-2 Niedrige Geschwindigkeit
3-5 Mittlere Geschwindigkeit
6-8 Hohe Geschwindigkeit

Schwenkfunktion/Oszillation vertikal

1. Drücken Sie die Taste „Up/Down Swing“, um die Schwenkfunktion nach oben und unten einzuschalten. Wenn Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter. Diese Funktion ist sehr gut geeignet, um im Winter z. B. warme Luft, die sich oben im Raum sammelt, besser zu verteilen.

Schwenkfunktion/Oszillation horizontal

1. Drücken Sie die Taste „Left/Right Swing“, um die Schwenkfunktion von links nach rechts einzuschalten. Wenn Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter.

Hinweis: Es können beide Funktionen gleichzeitig genutzt werden.

Zeitvorwahl

1. Über die Taste „Timer“ können Sie die gewünschte Laufzeit des Geräts auswählen. Dies ist im Bereich 1. 2, 4 oder 8 Stunden möglich. Drücken Sie die Taste „Timer“, bis die Kontrollleuchte für die gewählte Zeit aufleuchtet. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus. Wenn Sie keine Zeiteinstellung vornehmen, läuft das Gerät durchgehend.

Modus einstellen

1. Drücken Sie die Taste „Mode“ und wählen Sie die gewünschte Betriebsart aus. Sie können zwischen Naturnah- und Schlaf-Modus wählen. Drücken Sie die Taste „Mode“ wiederholt, bis die gewünschte Einstellung durch die entsprechende Kontrollleuchte angezeigt wird.

Naturnaher Modus

Symbol

Das Gerät arbeitet mit wechselnden Geschwindigkeiten, die der natürlichen Luftbewegung ähneln.

Temperaturgesteuerter Modus

Symbol

Das Gerät arbeitet wie im Naturnah- Modus mit verschiedenen Geschwindigkeiten, die sich der Umgebungstemperatur anpassen.

Wenn Sie keine Funktion auswählen, arbeitet das Gerät im normalen Modus.

Ausschalten

1. Drücken Sie erneut die Taste „ON/OFF“ oder die Taste „ON/OFF“ an der Fernbedienung, um das Gerät auszuschalten. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie die ON/OFF-Taste drücken, und ziehen Sie den Stecker aus der Steckdose.

Warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.

Tauchen Sie das Gerät niemals in Wasser. Motor oder elektrische Bauteile des Geräts dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heißen Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht angefeuchteten Tuch ab.

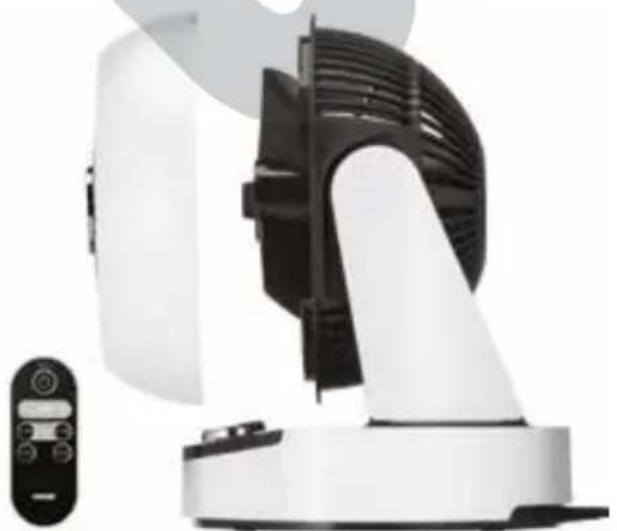

3. Um das Flügelrad zu reinigen, können Sie die vordere Korbabdeckung entfernen. Öffnen Sie das Gerät nur, wenn es ausgeschaltet ist und der Stecker aus der Steckdose gezogen ist!
4. Entfernen Sie die vordere Korbabdeckung, indem Sie diese von „Lock“ auf „Open“ drehen Entnehmen Sie das Flügelrad, indem Sie die Sicherungsschraube entfernen (im Uhrzeigersinn). Reinigen Sie das Flügelrad vorsichtig mit einem weichen, feuchten Tuch.
5. Befestigen Sie das Flügelrad mit der Sicherungsschraube (gegen den Uhrzeigersinn!) und setzen Sie die vordere Korbabdeckung sorgfältig auf. Drehen Sie die Korbabdeckung auf „Lock“, erst dann ist sie sicher verriegelt.
6. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen. Wir empfehlen, die Originalverpackung aufzubewahren und das Gerät darin zu verstauen, wenn es nicht benötigt wird.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kauf belegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyclen von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

ÖSTER REICH

DEC

Digital Electronic Center Service GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/9616633-22

E-Mail [e-mail]

Internet www.decservice.at

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86840 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 8.12.2016

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86840

TECHNICAL SPECIFICATIONS

Power: 16 watt, 220-240 V\~, 50-60 Hz

Dimensions: approx. 23.2 x 23.0 x 30.5 cm (L/W/H)

Tryp „Temperature Sense“

Symbol
