BEDIENUNGSANLEITUNG FX-DS20L Fuxtec

Original-Bedienungsanleitung

Drucksprüher

FX-DS20L

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

ORIGINAL BEDIENUNGSANLEITUNG

Drucksprüher 201

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.

WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg – Germany

Inhaltsverzeichnis

1. Einleitung....4
2. Lieferumfang ....4
3. Inbetriebnahme ....4
4. Sicherheitssymbole auf der Maschine und in der Betriebsanleitung....5
5. Montage und Befüllung des Drucksprühers....5
6. Wartung....6
7. Fehlersuche....6
8. Technische Daten....7
9. English manual....8
10. Manuel Français....11
11. Manuale d'uso Italiano ....15

1. Einleitung

Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch. Sie ist wesentlicher Bestandteil dieses Gerätes.

Das Gerät ist nur zum Ausbringen von wässrigen Sprühmitteln im Haus- und Kleingartenbereich bestimmt. Zulässig ist die Verwendung von flüssigen Düngemitteln, Unkrautvertilgungsmitteln und, von der Biologischen Bundesanstalt für Land- und Forstwirtschaft (BBA) zugelassenen Pflanzenschutzmitteln (PSM). Für diese zugelassenen PSM sind zum Zeitpunkt der Herstellung des Gerätes keine schädlichen Einwirkungen auf die verwendeten Werkstoffe bekannt. Im Zweifelsfall erkundigen Sie sich bitte beim Mittelhersteller.

2. Lieferumfang

• Drucksprühbehälter 201
- Sprühschlauch mit Sprühpistole
- Sprühlanze
- 4x verschiedene Sprühdüsen je nach Einsatzgebiet
- Bedienungsanleitung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

• Vollständigkeit
• Eventuelle Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen können nicht anerkannt werden.

3. Inbetriebnahme

Es sollte vor jeder Benutzung eine Prüfung auf sicheren und betriebsfähigen Zustand, zumindest jedoch auf äußerlich erkennbare Schäden durchgeführt werden. Es ist nur soviel Spritzflüssigkeit anzusetzen, wie benötigt wird. Achten Sie beim Befüllen darauf, dass nichts vorbeiläuft und nichts zurückspritzt. Benutzen Sie dazu einen Trichter und ein Sieb.

4. Sicherheitssymbole

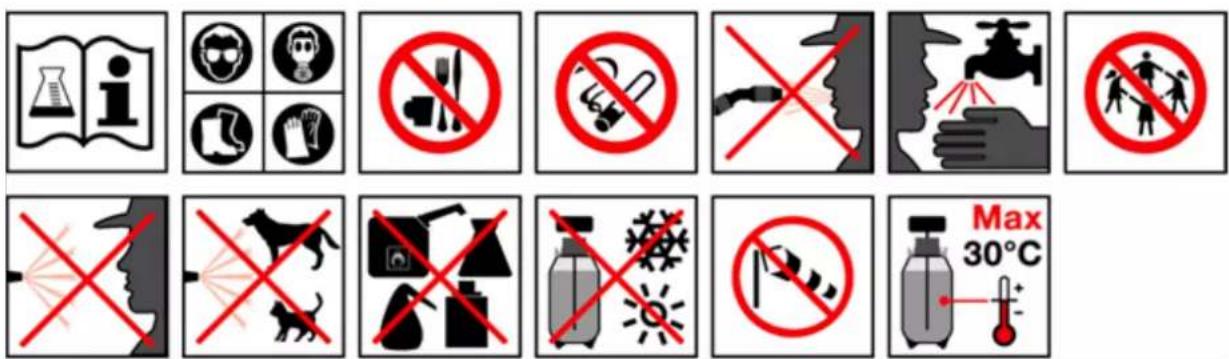

Auf dem Typenschild Ihres Drucksprühgerätes finden Sie teilweise symbolische Hinweise. Sie vermitteln wichtige Informationen über das Produkt oder Hinweise zu ihrem Gebrauch.

• Beachten Sie die Hinweise zu Dosierung und Anwendung in der Gebrauchsanweisung des Pflanzenschutzmittels und tragen Sie ggf. Schutzkleidung.
• Während der Arbeit mit Pflanzenschutzmitteln nicht essen, nicht trinken und nicht rauchen.
  • Düsen und andere Kleinteile nie mit dem Mund ausblasen.
• Nach Abschluss der Arbeit Hände und Gesicht gründlich waschen.
• Halten Sie Pflanzenschutzgerät und –mittel von Kindern fern.
• Nicht auf Menschen oder Tiere spritzen.
• Nicht geeignet zum Versprühen von Lösungsmitteln, scharfen und ätzenden chemischen Mitteln und Erdölerzeugnissen.
• Gerät vor Wärmequellen und Frost schützen.
• Der Gebrauch an windigen Tagen ist verboten.
• Zulässige Flüssigkeitstemperatur 1°C – 30°C

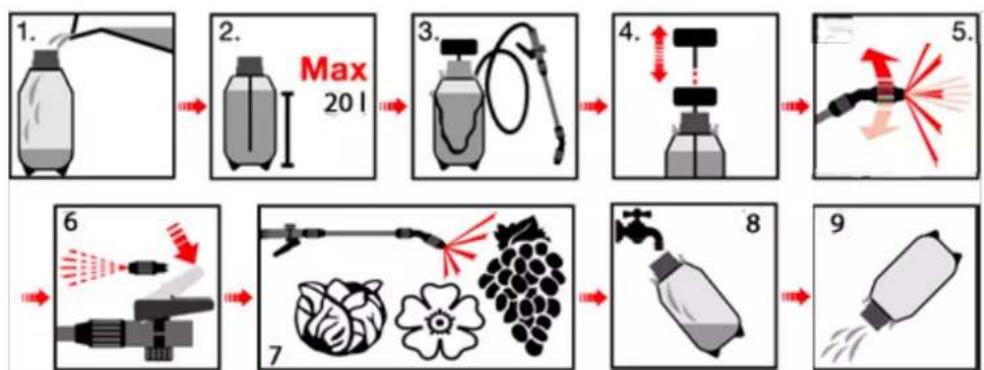

5. Montage und Befüllung des Drucksprühers

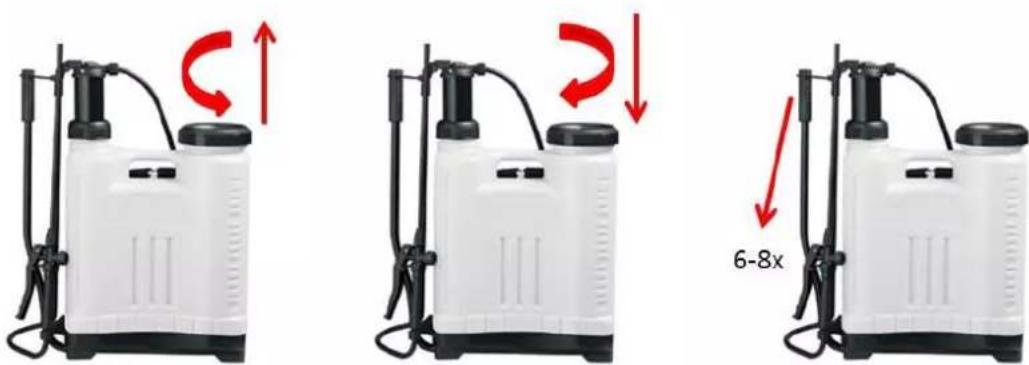

1. Öffnen Sie den Deckel des Drucksprühgerätes (ziehen Sie das Einfüllsieb nicht raus) und fülle

das Sprühmittel in den Behälter

1. Nach dem Befüllen schließen Sie den Deckel erneut und stellen Sie das Trageband auf eine geeignete Länge ein
2. Druckbalken 6-8 mal drücken, den Druck durch Ansaugen der Flüssigkeit erhöhen, Schalterknopf öffnen, Sprühkappe einstellen. Einstellbar auf den gewünschten Spritzzustand und einsprühen
3. Je nach Anforderungen des Spritzbetriebes können verschiedene Spritzdüsen verwendet werden

Für weitere Details schauen Sie sich unser Montagevideo an. Einfach folgendem QR-Code einscannen und Sie gelangen direkt zu dem betreffenden Video:

Befüllen und Verwenden des Drucksprühgerätes

6. Wartung

Nach Gebrauch den Behälter mit sauberem Wasser ausspülen. Anschließend das Gerät so lange mit sauberem Wasser betreiben, bis alle Geräteteile durchgespült sind. Geöffnet trocknen lassen. Die Pumpe mindestens einmal pro Jahr gründlich sauber Machen und alle beweglichen Teile einfetten oder abschmieren.

7. Fehlersuche

Die Pumpe steht unter Druck, es tritt aber keine Flüssigkeit aus:

a) Kontrollieren, ob der Filter und die Düse der Spritzlanze sauber sind. Gegebenenfalls reinigen.
An der Pumpe baut sich kein Druck auf:
b) Bei geschlossener Spritzlanze den Pumpenhebel mehrmals betätigen und erst dann die

Spritzlanze öffnen.

c) Wenn wenig Flüssigkeit im Behälter ist, den Pumpenhebel weiter betätigen, bis ein gewisser Widerstand spürbar ist.
d) Überprüfen Sie, ob alle Verschlüsse fest verschraubt sind.
e) Überprüfen Sie, ob die Dichtungen unversehrt sind. Gegebenenfalls ersetzen.

8. Technische Daten

Max. Einfüllmenge: 20 Liter

Gewicht: 3,0 kg

Zulässiger Betriebsüberdruck: 1,0 MPa

Max. Volumenstrom: 0,9l/min

Zulässige Betriebstemperatur: 1°C – 45°C

Größenmaße BxHxT: 42,5cm x 59,5cm x 19,5 cm

Gehäusematerial: PE

Warnhinweis

Bei unsachgemäßer Anwendung oder unzulässiger Handhabung übernimmt die Firma FUXTEC GmbH keine Haftung.

9. English manual

B 1 B 2 B 3
