PSM 1010 - Bohrmaschine Prowork - Kostenlose Bedienungsanleitung

Marke	Prowork
Modell	PSM 1010
Produkttyp	Schlagbohrmaschine
Versorgungsspannung	230 V / 50 Hz
Leistungsaufnahme	1010 W
Bohrfähigkeit (Beton)	13 mm
Bohrfähigkeit (Stahl)	13 mm
Bohrfähigkeit (Holz)	32 mm
Leerlaufdrehzahl	0 - 3000 min⁻¹
Schalldruckpegel (LPA)	88 dB(A)
Schallleistungspegel (LWA)	100 dB(A)
Vibration (a_W)	12,92 m/s²
Gewicht	2,5 kg
Doppelisolierung	Ja (Klasse II)
Spannfuttertyp	Zahnkranzspannfutter
Funktionen	Bohren, Schlag, Drehrichtungsumschaltung, Drehzahlregelung, Dauerbetriebsblockierung
Wartung und Reinigung	Mit trockenem Tuch ohne ätzende Mittel reinigen; Lüftungsschlitze freihalten; Kohlebürsten bei übermäßiger Funkenbildung von einem Elektriker ersetzen lassen
Sicherheit	Detaillierte Sicherheitshinweise im beiliegenden Heft
Ersatzteile	Bei Bestellung Typ, Artikelnummer, Identifikationsnummer und Nummer des benötigten Teils angeben
Garantie	2 Jahre (gemäß den Bedingungen in der Bedienungsanleitung)
Lieferumfang	Bohrmaschine PSM 1010, Zusatzhandgriff mit Tiefenanschlag

Häufig gestellte Fragen - PSM 1010 Prowork

Wie schalte ich die Bohrmaschine PSM 1010 ein?

Drücken Sie den Ein-/Ausschalter (A). Für Dauerbetrieb blockieren Sie den Schalter mit der Verriegelungstaste (B). Zum Ausschalten drücken Sie kurz den Schalter.

Wie verwende ich die Schlagfunktion?

Drehen Sie den Schalter für Bohren/Schlagbohren (4) auf die Schlagposition. Schalten Sie nur bei stillstehendem Gerät um.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (5) in der Nähe des Schalters. Schalten Sie nur bei stillstehendem Gerät um.

Wie stelle ich die Geschwindigkeit der Bohrmaschine ein?

Die Geschwindigkeit ist stufenlos durch den Druck auf den Ein-/Ausschalter einstellbar. Sie können auch eine Geschwindigkeit vorwählen, indem Sie die Rändelschraube im Schalter drehen.

Was tun bei übermäßiger Funkenbildung?

Wenn übermäßige Funkenbildung auftritt, sind die Kohlebürsten abgenutzt. Lassen Sie sie von einem qualifizierten Elektriker ersetzen.

Wie reinige ich die Bohrmaschine?

Halten Sie die Bohrmaschine sauber, indem Sie die Oberflächen mit einem trockenen Tuch abwischen. Verwenden Sie keine ätzenden Mittel zur Reinigung von Kunststoffteilen. Halten Sie die Lüftungsschlitze frei.

Was sind die maximalen Bohrfähigkeiten?

Beton: 13 mm, Stahl: 13 mm, Holz: 32 mm.

Wie wechsle ich das Spannfutter?

Das Spannfutter ist ein Zahnkranzspannfutter. Zum Lösen einen Schlüssel in die Löcher des Spannfutters stecken und gegen den Uhrzeigersinn drehen. Der Austausch erfordert geeignetes Werkzeug; konsultieren Sie bei Bedarf einen Fachmann.

Wo finde ich Ersatzteile für die PSM 1010?

Um ein Ersatzteil zu bestellen, geben Sie bitte den Gerätetyp (PSM 1010), die Artikelnummer, die Identifikationsnummer und die Nummer des benötigten Teils an. Kontaktieren Sie den in der Anleitung angegebenen Kundendienst.

Welche Garantie hat die Prowork PSM 1010 Bohrmaschine?

Die Garantie beträgt 2 Jahre ab Gefahrübergang oder Übergabe an den Kunden, vorbehaltlich einer Wartung gemäß Bedienungsanleitung und bestimmungsgemäßer Verwendung.

BEDIENUNGSANLEITUNG PSM 1010 Prowork

Gebrauchsanweisung Elektronik-Schlagbohrmaschine
GB Operating Instructions Electronic Hammer Drill
F Mode d'emploi Perceuse electronique a percussion
NL Gebruiksaanwijzing Elektronische klopboormachine
Ilstruzioni per l'uso Trapano a percussione elettronico
Brugsanvising
N Elektronisk slagboremaskine
Instrukcja obslugi Wiertarka udarowa
HCTpykua no 3KcNpyataunn 3NeKtPOHHaNeKtPoDpeNb ydapHOro DeiCTBn
H Hasznalatiutasitas Elektromos utvefurogep
HR Naputak za uporabu Elektronicka vibracjska busilica

1

PROW

Art.-Nr.: 42.590.40 I.-Nr.: 01014 PSM TOIO

Bite vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
Please read the operating instructions carefully before assembling and using
Veuiliez tire attentivement ce mode d'emploi avant de proceder au montage et à la mise en service
Gellve voor montage en Ingebruik-neming de gebruik sanwijizing aan dachtig te lezen
Si prega, prima di assemblare ed avviare il trapano, di leggere attentamente le Istruzioni sul funzionamento
Laes driftsvelledlingen grundigt Inden montage og idrfttagning
Przod montazem uruchomieniem prosze uwaznie przyczycyac instrukcje obstug
BHHMHAHE: NOKANYIcTa, nepe npOBeHHeHMe MONTaXa HauJAMO 3KcnNyatauOn O3HaKoMbTeCb C HnCTpyKunNo KcnNyatauOn
A osszeszerelés és hasz nálatba vétel elott kérjuk a hasznalatl utasitst fglyel mesen atolvasni.
Molimo da prije montaze i upotrebe pajljivo prociitate naputak za uporabu

1

D

Lieferumfang

PSM 1010

Zusatzhandgriff mit Tiefenanschlag

Verwendung

Die Bohrmschine ist zum Bohren von Lochern in Holz, Eisen,

Buntmetallen und Gestein unter

Verwendung des entsprechenden

Bohrwerkzeugs ausgelegt.

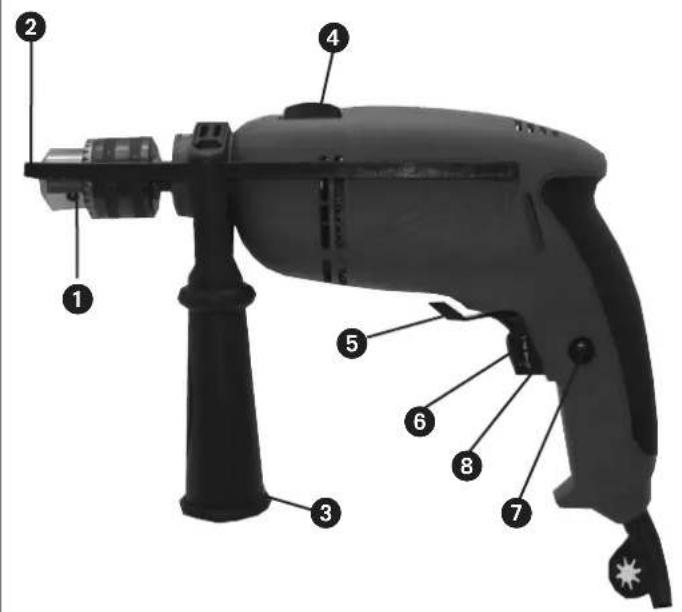

Beschreibung

1 Zahnkranzbohrfutter
2 Bohrtiefenanschlag
3Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Feststellknopf
8 Betriebsschalter

Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

Wartung

• Halten Sie ihre Bohrmschine immer sauber.
  Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.
  Bei übermäßiger Funkenbild

ung lessen Sie die Kohlenbursen durch eine Elektrofachkraft auswechseln.

• Halten Sie die Luftungsschitze frei.

Technische Daten

Netzspannung 230V 50Hz

Aufnahmeleistung 1010 W

Bohrleistung Beton 13 mm

Stahl 13 mm

Holz 32 mm

Leerlaufdrehzahl 0 - 3000 min

Schalldruck

pegel LPA 88 dB(A)

Schalleistungs

pegel LWA 100 dB(A)

Virbation a, 12,92 m/s²

Schutzisoliert II/

Gewicht 2,5 kg

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

D

Ein/Ausschalter:
Einschalten: Schalter A dri
Dauerbetrieb: Schalter A mit Feststellknopf B sichem.
Ausschallen:
Schalter A kurz eindrucken.
Durch mehr oder weniger starkest Drucken des Schallera A wahren Sie die Drehzahl.
Durch Drenen der Rändelschauba im Schallar A küssen Sie die Drehzahl vowahlen.

Drehnschafter in Stellung Bohren. Nur im Stillstand umschalten!

Drehschalter in Stellung Schlagbohen. Nur Im Stillstand unschalten!
Hinwels: Bei Bohnen in Filiesen und Kacheln Stelling Bohnen einstellten!

GB

Technische gegevens:

Netspanning: 230V 50Hz

Konformitätserklarung

erklafigende Konformit gemaEU-Richtlinien und Normen für Anteil
G8 declares conformity with the EU Directive
and standards marked below for the article
f declare la conformite suivant sa directive CE et les normes concenmt I'article
Verklaes de volande conformite in overeen:
(10) steming met de EU-richtlin en nomn voor het artikel
declare la?siguiente conformidad a tenor de la
directiva y normas de la UE para el articulo
Pdeclare a seguinto conformidade de acorde
10. fiklhar de fllianda eurpanalmmale en 5
5 flll 10f t t.
Ilmolttae seuraayaa Europan unionIn direk
ivien ja normien mukaja styhdenmukaisuut luotellese
erklaerer herved folgende samsvar med EU
direktiv og standarder for artikkel
B3AABNAETOCOTBETCTBUNTOBap
cneyiouMMnpekTHBaM HopMaEMC
(1) Izjavljule aljecec uskladjenost s odredbama i romana Eu z arki.
- declararumtoaconformitatecu linia dirac
declara diflmea cormitute cu mla dirto. toara CE si normale valabila pentru articuloi.

urnIleIgllolarakABYonetmelkleri ve Normiareregeineasagidakiuygunlukakikda masini supar.
8nawveTnyak6aouoOnuupovia oupovvae
TnV O8nyia EE ka Ta npotuno yia to npoiov
dichiarasaeguenteconformitaSeconda di dirittivaUEa nonerae al'instatio
e
@ attested inigende overensstimmene Ihenhold til EU-directiv og standarder for
produkt
(2) prohlasujne nasledujici shodu podle smernice
EU a norem pro vyrobek
a kovetkez konformlst Jelenti ki a termekk
re vonahtko6 EU-iranyvonalak es normak
szerint
16 pojasnjuie sledeco skladnost po smernici EU in noorm no oitral.
deklarule zgodnose wymlenlonego pontjei
artykulu z nastepujacymi normami pa
podstawie dyrektywy WE
yvdava nasledujuce prehlasonie o zhode podla
emernice EU a norlem pre vyrobok.
BdKApMa CnDhOTo CbOTBeTCTBne CbFNaCHO
DnepKtnnHn HnnpnnnHa e 3a npdykta.
CGTA STAHNDTAMHNNNNOAADHOROTOARX

Bohrmaschine PSM 1010

x 98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED1999/5/EG

97/23/EG

2000/14/EG:

89/336/EWG_93/68/EEC

□95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 50144-1; EN 50144-2-1;

Landsalser. don 01.03.2005

Seiter GS Konzern

AR-Nr.:42590.40I.Nr.:01014 Archivierung:4259040-07-4141800-E Subject to chance without notice
