| Produkttyp | Professioneller LED-Lichtprojektor |
| Marke | Martin |
| Modell | VDO Atomic Bold |
| Abmessungen (mit Bügel) | 371 x 394 x 161 mm |
| Abmessungen (ohne Bügel) | 288 x 288 x 161 mm |
| Gewicht (mit Bügel) | 9,32 kg |
| Gewicht (ohne Bügel) | 7,65 kg |
| Stromversorgung | 100-240 V, 50/60 Hz, 400 W max |
| Schutzart | IP65 (Innen- und vorübergehender Außeneinsatz) |
| Hauptlichtquelle | Hochleistungs-RGBW-LED, 13 000 Lumen (Boost/Strobe-Modus) |
| Aura-Lichtquelle | 72 RGB-LEDs, 8000 Lumen (Dauerbetrieb) |
| Abstrahlwinkel | 12° (1/2 Lichtstrom), 26° (1/10 Lichtstrom) |
| DMX-Modi | 1, 3, 4, 10 (Compact), 27 (Basic), 243 (Extended) Kanäle |
| Steuerungsprotokolle | DMX, RDM, Art-Net, sACN, Martin P3 |
| Konfiguration und Adressierung | Fernsteuerung über RDM oder P3 |
| Software-Update | Über DMX (Martin Companion) oder Ethernet (P3) |
| Kühlung | Lüfter mit variabler Geschwindigkeit, thermische Regelung |
| Max. Umgebungstemperatur | 40 °C (104 °F) |
| LED-Lebensdauer | 50.000 h (bei >70% Helligkeit) |
| Reinigung | Warmwasser und weiche Bürste oder Niederdruckstrahl; Lösungsmittel vermeiden |
| Austausch der Lichtquelle | Nur durch den Hersteller oder autorisierten Techniker |
| Mitgeliefertes Zubehör | PAR-64 Zubehörhalterung, Aufhängebügel, Hybrid-PDE-Kabel |
| Zulassungen | CE, UL, CSA, UKCA, RCM; Klasse A FCC/ICES |
Häufig gestellte Fragen - VDO Atomic Bold MARTIN
Benutzerfragen zu VDO Atomic Bold MARTIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Scheinwerfer kostenlos im PDF-Format! Finden Sie Ihr Handbuch VDO Atomic Bold - MARTIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VDO Atomic Bold von der Marke MARTIN.
BEDIENUNGSANLEITUNG VDO Atomic Bold MARTIN
Sicherheitshinweise ....13
Introduction 17
WARNUNG! Lesen Sie die Sicherheitshinweise, bevor Sie das Produkt installieren, in Betrieb nehmen, verwenden oder reparieren.
Die folgenden Warnhinweise werden in dieser Anleitung und auf dem Produkt verwende:
Warnung!
Sicherheitsrisiko. Verletzungs- oder Lebensgefahr
Warnung!
Austritt von Licht hoher Intensität. Gefahr der Augenverletzung.
Warnung!
Wichtiger Sicherheits-hinweis. Bedienungsanleitung beachten.
Warnung!
Hochspannung. Verletzungs- oder Lebensgefahr.
Warnung!
Feuergefahr.
Warnung!
Heiße Oberfläche. Verbrennungsgefahr. Nicht berühren.
Warnung! Produkt der Risikogruppe 2 gemäß EN 62471 und IEC/TR 62778. Das Gerät erzeugt möglicherweise schädliche Strahlung. Kann die Augen schädigen. Blicken Sie nicht direkt oder mit sammelnden optischen Instrumenten oder Geräten, die den Lichtstrahl verstärken, in den Lichtstrahl.
Dieses Gerät ist nur für den professionellen Einsatz zugelassen. Es muss von einem qualifizierten Techniker installiert werden. Die Verwendung in privaten Haushalten ist unzulässig. Von diesem Produkt gehen erhebliche Verletzungsgefahren und Lebensgefahr durch Feuer und Verbrennung, elektrischen Schlag und Absturz aus, wenn die in dieser Anleitung gegebenen Sicherheitshinweise nicht befolgt werden.
Installieren, verwenden und warten Sie Produkte und Zubehör von Martin® nur, wie in der jeweiligen Anleitung vorgeschrieben. Andernfalls erzeugen Sie ein Sicherheitsrisiko oder verursachen Schäden, die von der Gewährleistung ausgeschlossen sind.
Befolgen Sie die Sicherheitshinweise und beachten Sie alle in dieser Anleitung, in der Bedienungsanleitung oder auf dem Produkt gegebenen Warnungen. Bewahren Sie diese Anleitung auf.
Die neueste Anleitung und andere Dokumente für alle Produkte von Martin® finden Sie zum Download auf der Webseite www.martin.com.
Wenn Sie Fragen zur sicheren Installation und zum sicheren Betrieb dieses Produkts haben, wenden Sie sich bitte an den technischen Support von Harman Professional:
• Nordamerika: HProTechSupportUSA@harman.com, Telefon: (844) 776-4899
- Rest der Welt: Bitte wenden Sie sich an Ihren nationalen Vertrieb.
Beachten Sie alle allgemeinen und lokalen Gesetze, Normen und Vorschriften, wenn Sie das Gerät installieren, in Betrieb nehmen, verwenden oder reparieren.
Schutz vor elektrischem Schlag
Erden Sie das Gerät immer elektrisch.
Trennen Sie das Gerät allpolig von der Stromquelle, wenn es nicht in Gebrauch ist. Öffnen Sie das Gerät nicht. Entfernen Sie keine Abdeckungen. Überlassen Sie alle Wartungsarbeiten, die nicht in dieser Anleitung beschrieben werden, einem autorisiertem Martin Servicepartner.
Trennen Sie die gesamte Installation vom Netz und sichern Sie gegen Wiedereinschalten, bevor Sie Installations- oder Wartungsarbeiten ausführen.
Verwenden Sie nur eine Wechselstromquelle, die den allgemeinen und lokalen Sicherheitsvorschriften entspricht. Die Stromquelle muss mit einer Überlastsicherung und einem Fehlerstrom-Schutzschalter (RCD) abgesichert sein.
Trennen Sie das Gerät sofort allpolig von der Stromquelle, wenn eine Dichtung, eine Abdeckung, die Netzleitung oder der Netzstecker beschädigt, defekt oder nass sind oder Zeichen von Überhitzung aufweisen. Verwenden Sie das Gerät nicht, bis die Reparatur abgeschlossen ist.
Prüfen Sie vor Inbetriebnahme alle elektrischen Verteilereinrichtungen und Leitungen auf Fehlerfreiheit, ausreichende Dimensionierung für alle angeschlossenen Verbraucher und Eignung für die Installation (Wasser, Verschmutzung, Temperatur, UV-Beständigkeit).
Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit ein. Der Montageort darf nicht überflutet werden können.
Die Lichtquelle des Geräts darf nur durch den Hersteller, einen Servicepartner des Herstellers oder eine ähnlich qualifizierte Person ersetzt werden.
Wenn Sie mehrere Geräte in Reihe mit der Stromquelle verbinden, beachten Sie bitte Sicherheitshinweise im Abschnitt „Sicherheitshinweise zum seriellen Anschluss der Geräte“ auf Seite 32.
Schutz vor Verbrennung und Feuer
Verwenden Sie das Gerät nicht bei Umgebungstemperaturen (Ta) über 40°C.
Das Gehäuse des Geräts wird während des Betriebs bei höchster zulässiger Umgebungstemperatur bis zu 55° C warm. Lassen Sie das Gerät nach dem Ausschalten mindestens 5 Minuten abkühlen, bevor Sie es berühren.
Installieren Sie das Gerät nur auf einer nicht brennbaren Oberfläche (Ziegel, Beton, Pflastersteine usw.).
Der Mindestabstand der Lichtaustrittsfläche zu brennbarem Material (Plastik, Holz, Papier usw.) beträgt 0,5 m.
Halten Sie leicht entzündliches Material (Gase, Flüssigkeiten usw.) vom Gerät fern.
Die Luft muss das Gerät ungehindert umströmen können.
Der Freiraum um das Gerät muss mindestens 0,1 m betragen.
Überbrücken Sie niemals Überhitzungs-Schutzschalter oder Sicherungen.
Nehmen Sie an dem Gerät keine Veränderungen, die nicht in dieser Anleitung beschrieben werden, vor. Verwenden Sie nur Original Martin®-Ersatzteile.
Bedecken Sie Linsen und andere optische Komponenten nie mit Filtern, Maskierungen oder anderem Material. Verwenden Sie nur von Martin® freigegebenes Zubehör, um den Lichtstrahl zu maskieren oder zu modifizieren.
Schutz vor Augenverletzung
Warnung! Produkt der Risikogruppe 2 gemäß EN 62471 und IEC/TR 62778.
Blicken Sie nicht direkt in die Lichtaustrittsöffnung.
Blicken Sie nicht in einen leuchtenden Scheinwerfer. Gefahr der Augenverletzung.
Blicken Sie nicht mit sammelnden optischen Instrumenten (Lupe, Teleskop, Fernglas usw.) in die Lichtaustrittsöffnung.
Stellen Sie sicher, dass keine Personen in die Lichtaustrittsöffnung blicken können, wenn das Gerät plötzlich aufleuchten könnte. Dies kann beim Einschalten des Geräts, beim Empfang eines DMX-Signals oder beim Öffnen bestimmter Gerätemenü-Punkte passieren.
Trennen Sie das Gerät immer allpolig von der Stromquelle, wenn Sie es nicht verwenden, um die Gefahr der Augenverletzung zu verringern. Die Umgebungshelligkeit soll bei Arbeiten an oder in der Nähe des Geräts hoch sein, um den Pupillendurchmesser des Auges zu verringern.

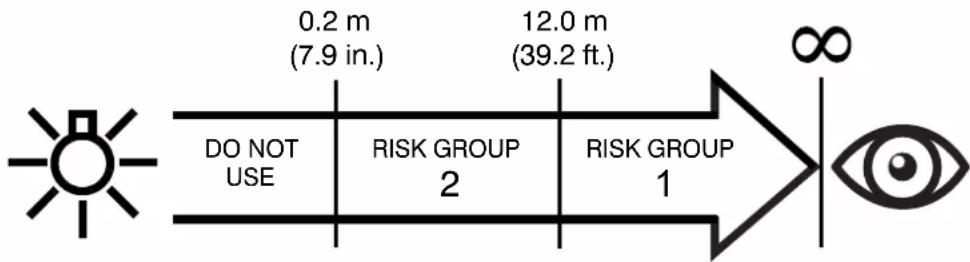

Der VDO Atomic Bold fällt gemäß EN 62471 und IEC/TR 62778 bei unten angegeben Abständen in die folgenden Risikogruppen.
Das Gerät sollte so positioniert werden, das längeres Starren in den Lichtaustritt aus Entfernungen unter 12,0 m nicht zu erwarten ist.
Schutz vor Verletzung
Befestigen Sie das Gerät während des Betriebs sicher an einer Oberfläche oder tragenden Struktur. Das Gerät darf während des Betriebes nicht bewegt werden.
Prüfen Sie vor der Montage des Geräts, ob die tragende Struktur und alle Anschlagmittel mindestens für das Gewicht aller die Struktur belastenden Geräte ausgelegt sind. Beachten Sie alle lokalen Sicherheitsvorschriften und Sicherheitsfaktoren.
Prüfen Sie die korrekte Montage allen Zubehörs, wie Filterrahmen oder Gobohalter.
Sperren Sie den Bereich unterhalb des Geräts und arbeiten Sie von einer stabilen
Plattform aus, wenn Sie das Gerät installieren, Wartungsarbeiten ausführen oder bewegen.
Verwenden Sie das Gerät nicht, wenn Abdeckungen, Abschirmungen oder optische Komponenten fehlen oder defekt sind.
Trennen Sie das Gerät sofort allpolig von der Stromquelle, wenn während des Betriebs Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist.
