BEDIENUNGSANLEITUNG HHK 1800 Proviel

Art.-Nr.: 43.308.65 I.-Nr.: 01012

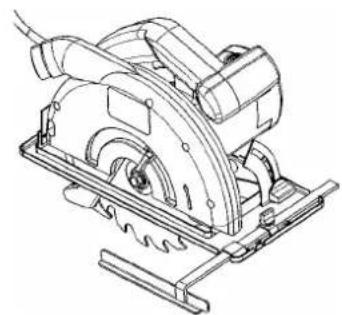

HHK 1800

DInhaltsverzeichnis

Ubersichtszeichnung S.3

Beschreibung techn. Daten S. 4

Sicherheitschinweise S. 4

Arbeits- und Wartungshinweise S. 5-6

EG-Konformitätserklarung S. 13-14

Garantieurkunde S.15-16

Table des matieres

1. Handgriff
2. Typenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
   6.Netzkabel
6. Spaltkeil
7. Pendelschutzhaube
8. Maschinenschraube
9. Sageschuh
10. Flansch
11. Sageblatt
12. Parallelanschlag
13. Feststellschraube für Parallelanschlag
14. Feststellschrauben für Gehrungseinstellung
15. Anschluß für Staubabsaugung
16. Zusatzhandgriff
17. Betätigungsbügel für Pendelschutzhaube

Bitte lessen Sie die Gebrauchsanweisung bereits durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230V 50Hz

Leistungsaufnahme: 1050 Watt

Leerlaufdrehzahl: 4000 min

Schnittiefe bei 0^ .. 62 mm

Schnittiefe bei 45^ : 44 mm

Sageblatt 180 mm

Sägeblattaufnahme: 20 mm Ø

Sageblattdicke 2,8 mm

Schaldruckpegel LPA 95 dB(A)

Schalleistungspegel LWA 108 dB(A)

Vibration a 1,75m / s^2

Gewicht 4,3 Kg

Abmessung 34× 22× 24cm

Schutzisoliert

Ausstattung:

Parallelsanslag

Anwendungsgebiet

Die Handkreissage ist geeignet zum Sagen von geradlinigen Schnitten in Holz, holzahnlichen Werkstoffen und Kunststoffen.

Sicherheitschinweise:

Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sageblatts 5 mm nicht über-schreiben und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht.
Rissige Sageblätter oder solche, die ihre Form verändert haben, *duren nicht verwendet werden.
Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl) *dürfen nicht verwendert werden.
Sägeblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, länger nicht verwendet werden.
- Es ist sicherzustellen, daß alle beweglichen Teile des Sageblattschutzes ohne Klemmen Funktionieren.
- Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
Nur scharfe Sageblatter und geeignetes Zubehor verwenden.
Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarheiten den Stecker aus der Steckdose.
Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
Sageblatter, deren Grundkorper dicker oder deren Schrankung kleiner als die Dicke des Spaltkeiles sind, darüber nicht verwendet werden.
Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel trag.
- Reparaturen sind nur durch einen Fachmann auszuführen.
Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5mm^2 Absicherung max. 16 A
Sichern Sie alle zubearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
- Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeitsen.
Tragen Sie zum Schutze ihrer Ohren einen Gehorschutz!
Bei langerem Bearbeiten von Holz oder stauber-zeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschlieben. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.)

D

Arbeiten mit der Handkreissäge

Kreissage stets mit festem Griff halten.
Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissage leicht und gleichmabig vorrucken.
Das Abfallstück solle sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesagt wird, Kreissage an der entsprechenden Kerbe entlangfuhren.
Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten! Schutzbrille trag!
-Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
-Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung grober oder kleiner ist als diejenige des Sageblattes.
Das Sageblatt darf nicht von Hand oder durch seitlichen Druck auf das Sageblatt gebremst werden.
Der Pendelschutz dar nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei Herausgezogenem Netzstecker die Funktion des Pendelschutzes prufen.

Vergewisern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstellinrichtungen Funktionieren bzw. richtig eingestellt und festgestellt sind.
An der Schutzhaube konnen Sie eine geeignete Staubabsaugung anschließen. Stellen Sie safer, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
Die bewegliche Pendelschutzhaube sind zum Sagen nicht in der zureckgezogenen Schutzhaube festgeklemmt werden.

Wartung

Die Lufungsschlitze am Motorgehause frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
Bei übermaBiger Funkenbildung lessen Sie die Kohlebursden durch eine Fachwerkstätte uberprüfen.
Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
- Halten Sie Ihr Gerät immer sauber.
Benutzen Sie zur Reinigung des Kunststoffe keine atzenden Mittel.
Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung sowie der Teileliste die Ersatzteile genau definierten und bei unseren Kundenservice an-fordern.

Achtung! Gehorschutz und Schutzbrille tragen.

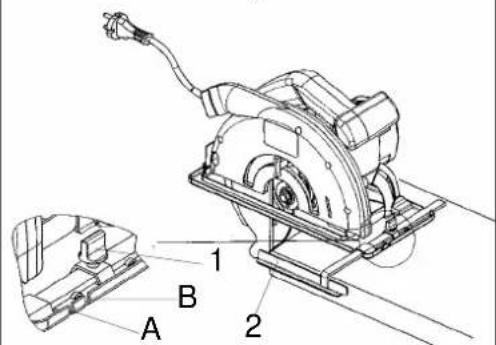

Parallelschnitt

1. Feststellschraube 1 lose
2. Bei 90^ Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aeinstellen, bei 45^ Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen, auf Sageblattbreite achtend.
3. Feststellschraube anziehen

Achtung!

Probeschnitt mit einem Abfallholz durchführten

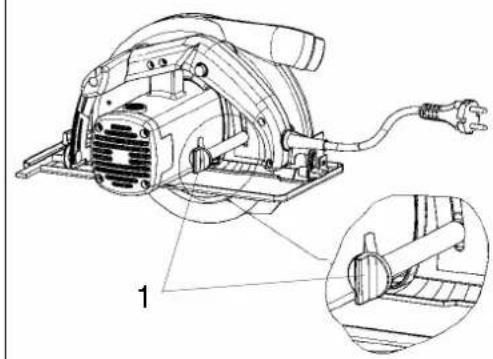

Schnittliche einstellen

1. Feststelltschraube 1 losen
2. Sägeschuh nach unten schwenken
3. Schnittiefe nach Skala einstellen.
   Zahnspitze muß ca. 2 mm aus dem Holz herausragen.
4. Feststellschraube anziehen

D

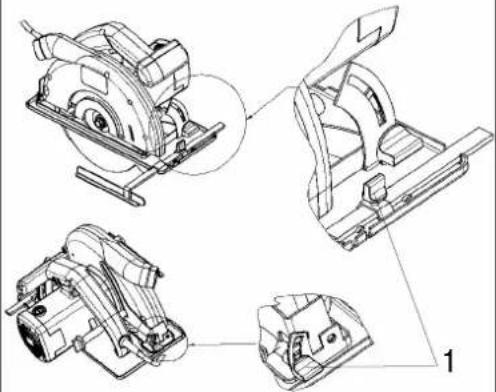

Sageschuh verstellen (Schragsgnltt)

1. Die Feststellschrauben 1 offen
2. Sageschuh auf gewünschte Gradzahl einstellen 0-45°
3. Feststellschrauben 1 fest anziehen

Achtung!

Vor allen Arbeitsen an der Kreissäge Netzsteckerziehen!

Einschalten

Bevor Sie den Ein-Ausschalter betätigten, vergewissem Sie sich ob, das Sageblatt richtig montiert, bewegliche Teile leichtgangig und Klemmschrauben fest angezogen sind.

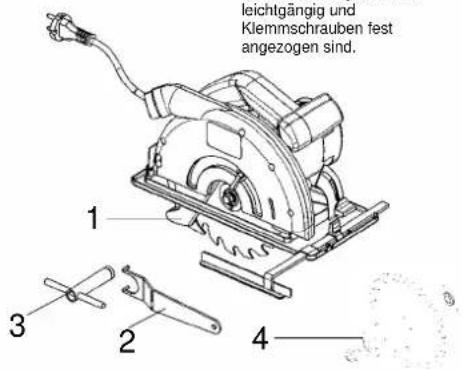

Sägeblatt wechseln

1. Pendelschutzhaube 1 öffnen und festhalten
2. Mit Stirnlochschluss 2 das Sageblatt gegenhalten
3. Steckschlussel 3 ansetzen und Schraube lose
4. Flansch 4 und Sageblatt nach unter entnemmen 5. Flansch wirksam, zuwe Sagenblatt eigentem.
5. Flansch Reinigen, Neues Sageblatt einsetzen. Auf Laufrichtung zehn (sichte Tiefel auf der Schutzbaabo)
6. Schraube anziehen, auf Runglauf achtien

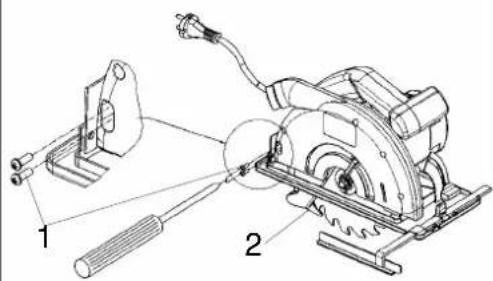

Spaltkeilaus-einbau

1. Kreuzschlitzschrauben 1 offen und herausnehmer
2. Spaltkeil 2 nach unten herausziehen
3. Zusammenbau in umgekehrter Reihenfolge vornehmen

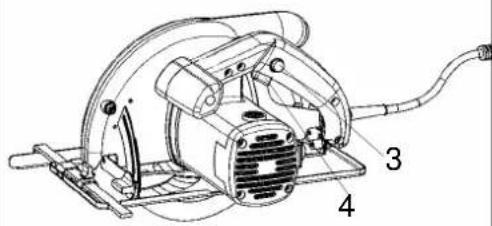

Einschalter: Sperrknopf 3 und Taste 4 gleichzeitig drücken
Ausschalten: Sperrknopf und Taste loslassen

Ein-Ausschalten

Description:

Technische gegevens :

Netspanning: 230V 50Hz

Achivierung / For archives: BHS-0645-26-4175500-E

GARANTIEURKUNDE

Die Garantiezeit beginnnt mit dem Tag des Kaufes und beträgt 3 Jahre.

Die Gewährleistung erfolgt fur mangelhafte Ausführung oder Material- und Funktionsehler.

Die dazu benöttigen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GARANTIE

Wir gewähren Ohnen drei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantietze beginnheit jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferscheln oder deren Kopie, nachzuwesen ist. Innerhalb der Garantietze beziehig werden wir alle Funktionsteher am Gerat, die nachweisbar auf mangelhaltte Ausführung oder Materialfehler zurückzuführen sind. Dieazo<|im_start|> den Ersatzteile und die aalftende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantietzeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Foige- und Vermögenschäden.

Durch die Instandsetzung wird die Garantietze nicht erneurt oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf werden Sie sich bereits an.

ISC GmbH - International Service Center

Technischer Kundendienst: Telefon [phone] • Telefax (0 99 51) 2610 und 5250

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
