Produkttyp	Quadratischer Mitteltöner mit Kompressionstweeter
Marke	KICKER
Modell	49ST9MR8
Durchmesser des Mitteltöners	230 mm (9 Zoll)
Durchmesser des Tweeters	38 mm (1,5 Zoll)
Spitzenleistung	600 Watt
Empfohlene Verstärkerleistung	50 bis 300 Watt RMS
Empfindlichkeit	94 dB (1 W, 1 m)
Frequenzgang	80 Hz – 5,5 kHz
Nennimpedanz	4 oder 8 Ohm (wählbar)
Spulenmaterial	Ferrit
Material der Membran (Mitteltöner)	Gepresste Pappe
Aufhängungsmaterial	Behandelter Stoff
Material der Tweeterkalotte	Aluminium
Durchmesser des Einbaulochs (Mitteltöner)	168 mm (6-5/8 Zoll)
Einbautiefe (Mitteltöner)	93 mm (3-11/16 Zoll)
Konstruktion des Tweeters	Kalottenmembran mit Horn
Anwendungen	Maßgefertigte Installationen im Freien oder in offenen Räumen
Empfohlene Einspielzeit	2 Wochen für optimale Leistung
Empfohlene Verkabelung	Kabelquerschnitt 16 AWG oder größer
Reparierbarkeit	Tweeter reparierbar (Austausch der Membran)
Reinigung	Weiches, trockenes Tuch, Vermeiden Sie Flüssigkeiten

Häufig gestellte Fragen - 49ST9MR8 KICKER

Welche Verstärkerleistung wird für diesen Lautsprecher empfohlen?

Die empfohlene RMS-Leistung beträgt 50 bis 300 Watt. Achten Sie darauf, die Spitzenleistung von 600 Watt nicht zu überschreiten.

Wie hoch ist die Nennimpedanz des Lautsprechers?

Die Impedanz beträgt 4 oder 8 Ohm, wählbar je nach Verstärker oder Quelle. Stellen Sie sicher, dass die Impedanz Ihres Verstärkers kompatibel ist.

Wie installiere ich den Tweeter in Durchsteckmontage?

Schneiden Sie ein kreisförmiges Loch von 45 mm (ST3TW) oder 50 mm (ST4TW) in die Montagefläche. Setzen Sie die Stützmutter in den Tweeter ein, platzieren Sie ihn im Loch, befestigen Sie dann den Befestigungsflansch und ziehen Sie die Mutter fest.

Wie repariere ich den Tweeter bei einem Defekt?

Entfernen Sie die drei Schrauben auf der Rückseite des Tweeters, bauen Sie die Einheit auseinander, reinigen Sie den Magneten und installieren Sie eine neue Membranbaugruppe, indem Sie die Schwingspule ausrichten. Schrauben Sie alles wieder zusammen.

Welches Kabel verwende ich für die Verkabelung des Lautsprechers?

Verwenden Sie ein Kabel mit einem Querschnitt von 16 AWG oder dicker. Führen Sie das Kabel fern von scharfen Kanten und beweglichen Teilen und verwenden Sie Kabeldurchführungen aus Gummi.

Wie isoliere ich den Schall vorne vom hinten des Lautsprechers?

Montieren Sie den Lautsprecher an einem originalen Ort oder einem halb isolierten Raum hinten (z.B. der hinteren Ablage). Dadurch wird verhindert, dass der hintere Schall den vorderen stört.

Wie lange ist die Einspielzeit erforderlich?

Lassen Sie die Lautsprecher zwei Wochen einspielen, damit sie ihre optimale Leistung erreichen.

Wo finde ich die aktuellsten technischen Daten?

Besuchen Sie www.kicker.com für die aktuellsten Informationen, da die technischen Daten geändert werden können.

Kann dieser Lautsprecher im Freien verwendet werden?

Ja, es ist für Installationen im Freien in offenen Räumen konzipiert. Es benötigt kein wasserdichtes Gehäuse, aber der vordere Schall muss vom hinteren isoliert werden.

Wie konfiguriere ich den Kondensator für den Tweeter?

Richten Sie den Kondensator mit dem positiven Eingangskabel des Tweeters aus, um als Hochpassfilter zu dienen. Wenn der Schallpegel zu hoch ist, fügen Sie einen Widerstand in Reihe mit dem Kondensator hinzu.

BEDIENUNGSANLEITUNG 49ST9MR8 KICKER

Quadratischer Mitteltöner und Bullet-Hochtöner

select language

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Die KICKER ST Street Series-Lautsprecher sind die neueste Ergänzung des innovativen Sortiments an Fullrange PA- und mobilen Lautsprechern von KICKER. Die horngeladenen Bullet-Hochtöner und die quadratischen 7- und 9-Zoll-Mitteltöner wurden für kundenspezifische Installationen und anspruchsvolle Umgebungen entwickelt. Das hocheffiziente quadratische Design der Lautsprecher und die horngeladenen Kompressionshochtöner durchdringen Umgebungslärm, Menschenmengen und alles andere, was zwischen Ihnen und dem Klang steht. Ganz gleich, ob Sie ein vorhandenes Audiosystem aufrüsten oder ein neues einrichten: Diese Lautsprecher sind für die Montage im Freien konzipiert und werden LAUT! Wir hoffen, Sie haben die Möglichkeit, diese neuen Lautsprecher mit unserem preisgekrönten Sortiment an Verstärkern und Zubehörteilen zu kombinieren, um das Beste aus Ihrem neuen System herauszuholen!

Spezifikationen

ST-Lautsprecher ST7MB ST9MB ST3TW ST4TW

leitäner [Zoll / mm] 7 / 8 9 / 23
Hochtöner [Zoll / mm] 1 / 25 1.5 / 28
Spizienbelastberkeit [Watt]	500	600	100	100
Empfohungs Vorschränkristung [Watt RMS]	50-250	50-300	15-50	15-50
Empfindlichkeit [1 W, °m]	92	94	106	108
Freservorgung Hz	50-7.500	50-5.500	3.500-20.000	3.000-20.000
Montageohung Durchmesser [Zoll / mm]	5-7/16, 139	6-5/8, 168	4-5/8 X 6-9/18	148 X 167
Montagetsteile Zoll / mm	3 3/16, 81	3 11/16, 93	3 3/8, 85
Nonimpodarz [Ω]	4 odor 8	4 odor 8	4	4
Material des Magneten	Ferril	Ferril	Ferril	Ferril
Material der Sutowolter-Vannbran	Gepressor Ze stoff	Gepressor Ze stoff
Umgebungsmittel der des Sutowolters	Behandelter Stoff	Behandelter Stoff
Materia der lochtöner Kalota			Aluminium	Aluminium
Hochtöner-Design			Bullet	Bullet

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Profi-Tipp: Ein KICKER-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach KICKER Subwoofer-Upgrades.

Konfiguration der Verkabelung

Wir empfehlen die Verwendung von Draht mit einer Stärke von 16 Gauge (oder mehr). Die ST-Mitteltonlautsprecher sind für 4 oder 8 Ohm ausgelegt und funktionieren mit jedem Quellgerät oder Verstärker, der für den Betrieb mit der entsprechenden Ohm-Last ausgelegt ist.

Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den Betrieb mit der korrekten Ohm-Last ausgelegt ist.

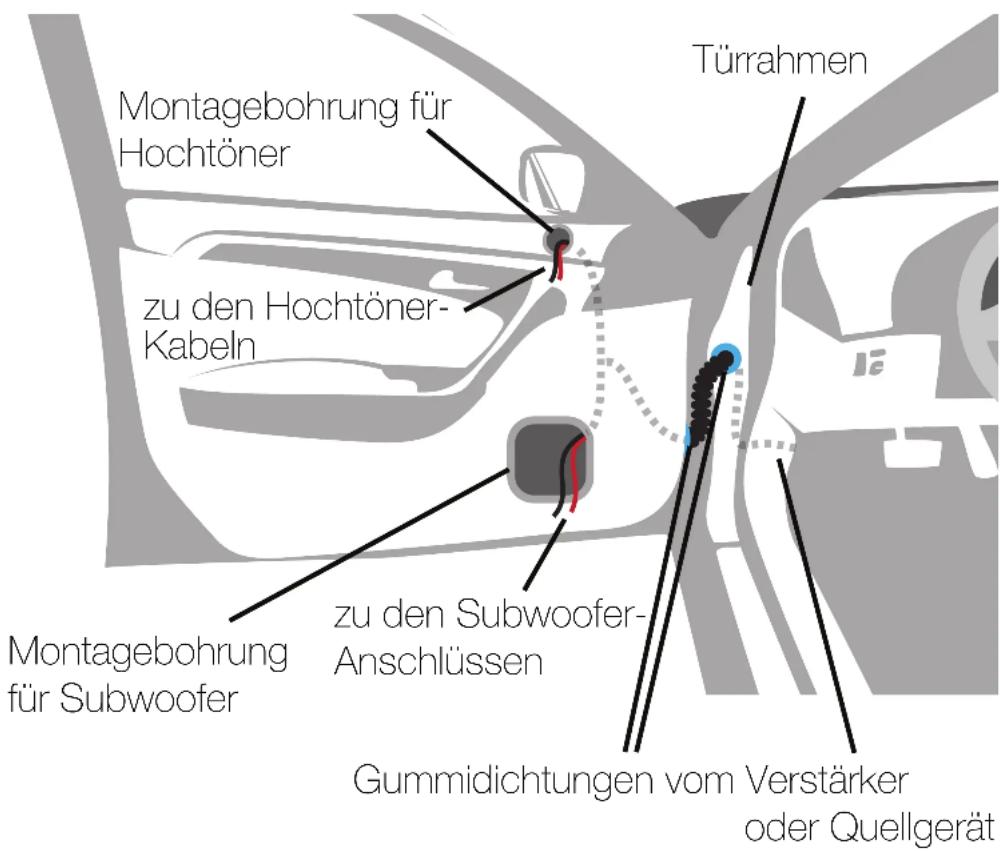

Verlegen Sie das Lautsprecherkabel sorgfältig an einer Stelle, die frei von Fahrzeug- oder anderen Mechanismen ist. Wenn die werkseitige Verkabelung der Lautsprecher an der gewünschten Stelle nicht vorhanden ist, kann es erforderlich sein, das Lautsprecherkabel durch den Türrahmen zu führen. Das Lautsprecherkabel sollte von scharfen Kanten ferngehalten werden, damit es nicht von der Tür eingeklemmt werden kann. Für die Verlegung des Lautsprecherkabels bietet sich eine vorhandene Tülle im Türrahmen an. Wenn das werkseitige Loch und die Tülle nicht vorhanden oder unzugänglich sind, müssen Sie ein Loch bohren, um das Lautsprecherkabel durch den Türrahmen zu führen. Achten Sie darauf, dass Sie nicht in andere Leitungen oder vorhandene Türmechanismen bohren. Immer wenn ein Kabel durch ein Loch geführt wird, muss eine Gummi- oder Kunststofftülle eingesetzt werden, um das Kabel vor Beschädigungen zu schützen.

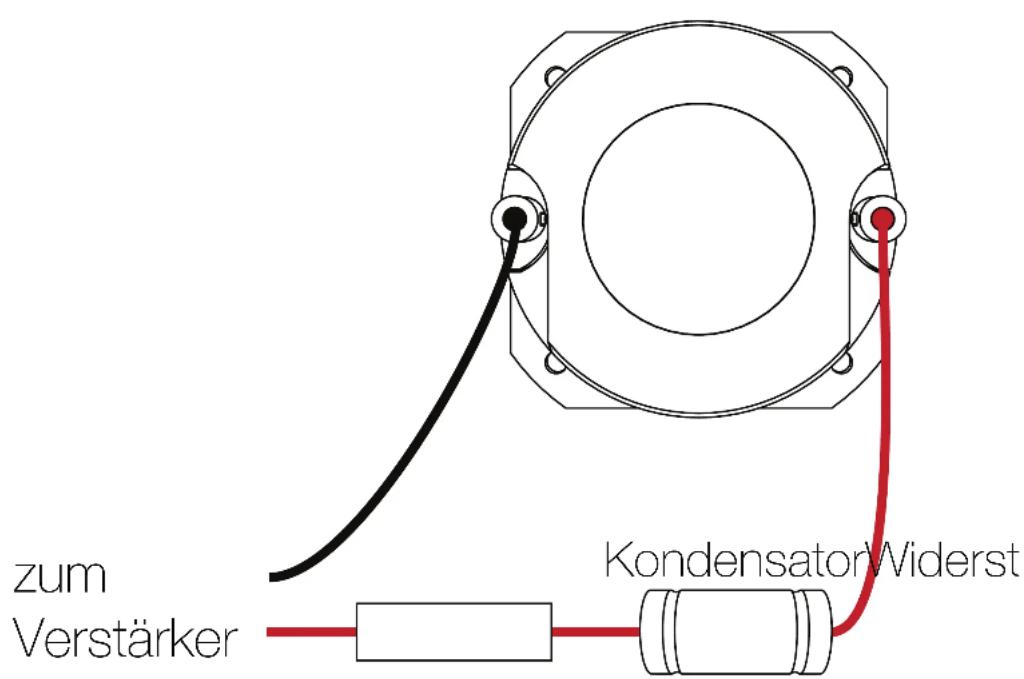

Hochtöner-Verkabelung

Die ST-Series-Hochtöner enthalten einen Kondensator, der als passive Hochpass-Frequenzweiche dient, den Hochtöner vor tiefen Frequenzen schützt und den besten Frequenzgang für den Hochtöner im Verhältnis zu den Mitten bietet.

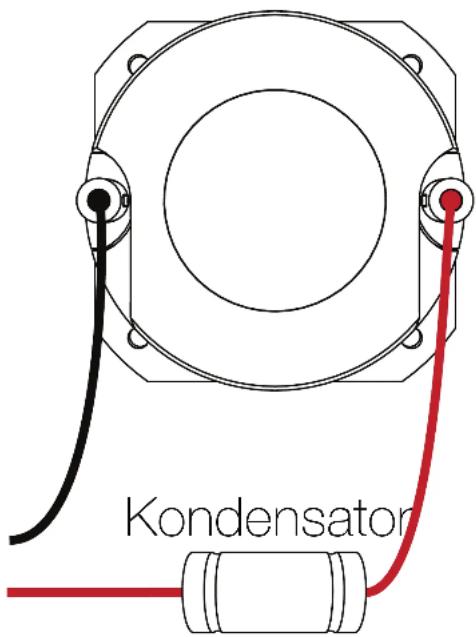

Montieren Sie den Kondensator wie abgebildet in einer Linie mit dem positiven Lautsprechereingangs-kabel des Hochtöners.

zum Verstärker

Wenn der Hochtöner zu laut ist, montieren Sie den Kondensator und den Widerstand wie abgebildet in Reihe geschaltet mit dem positiven Lautsprechereingangskabel des Hochtöners.

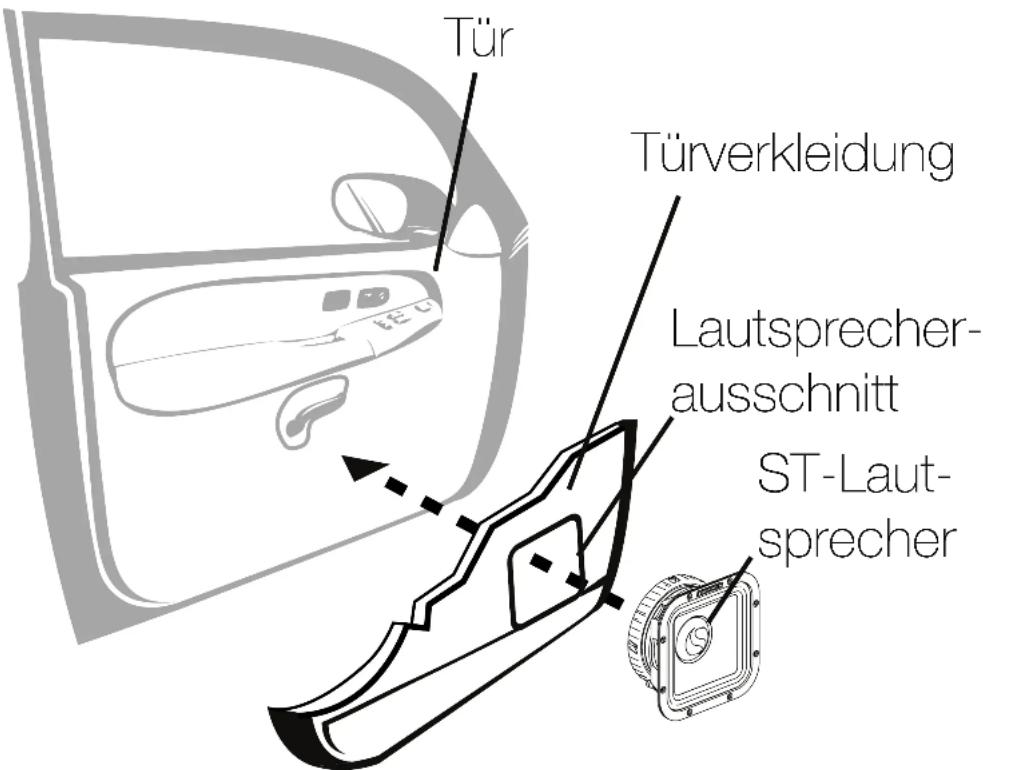

Montage der Lautsprecher

Die ST-Lautsprecher von KICKER sind für Freiluftanwendungen in kundenspezifischen Installationen konzipiert und benötigen daher kein geschlossenes Gehäuse, um optimale Leistungen zu erbringen. Es ist wichtig, den Sound, der von der Vorderseite des Lautsprechers kommt, von dem Sound zu isolieren, der von der Rückseite des Lautsprechers abgestrahlt wird. Dies lässt sich am einfachsten erreichen, indem Sie die Lautsprecher an den werksseitigen Stellen des Fahrzeugs oder an einem Ort mit einem halb isolierten hinteren Raum (z. B. auf der Rückbank eines Autos hinter den Rücksitzen) montieren.

Wenn Sie die werksseitigen Lautsprecher an ihrem ursprünglichen Platz ersetzen, müssen Sie die Montagebohrung wahrscheinlich so modifizieren, dass sie zum Lautsprecher und zu den erforderlichen Schraubenmustern passt. Verwenden Sie die mitgelieferten Schablonen für den Ausschnitt der Montagebohrung. Sie müssen neue Schraublöcher mit einem 7/64-Zoll-Bit (2,5 mm) vorbohren. Vergewissern Sie sich, dass der Lautsprecher die Öffnungs- und Schließmechanismen des Kofferraums und der Türen nicht beeinträchtigt und dass die beiliegenden Schrauben den Kraftstofftank nicht durchbohren, die Verkabelung nicht durchstoßen und keine anderen mechanischen Teile auf der Unterseite der Montagefläche beeinträchtigen können. Fahren Sie die Fenster ganz herunter und wieder hoch.

Wenn Sie für die Aussparungen der Lautsprecher Metall schneiden müssen, vermeiden Sie strukturelles Metall und Verstrebungen. Wenn der Türkorpus und die Verkleidung das Gewicht des Lautsprechers nicht tragen können, sollte ein optionaler Verstärkungsring aus einem geeigneten Material am Türkorpus befestigt oder aufgeklebt werden.

Montage Hochtöner

Der Hochtöner kann hinter der Montagefläche oder auf der Oberseite montiert werden.

Bei der Durchsteckmontage schneiden Sie ein kreisförmiges Loch in die Montagefläche bei 1,75 Zoll (45 mm) für den ST3TW und 2 Zoll (50 mm) für den ST4TW.

Wählen Sie eine flache Stelle auf der Platte mit Platz hinter der Platte, um Raum für die Antriebsstruktur und den Hochtöner zu schaffen. Nachdem Sie die Abstände überprüft haben, schneiden Sie ein Montageloch in die Platte.

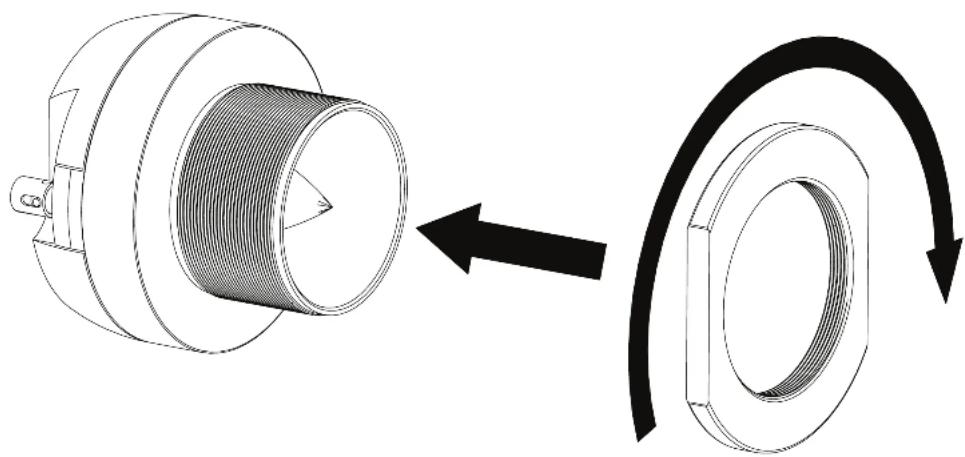

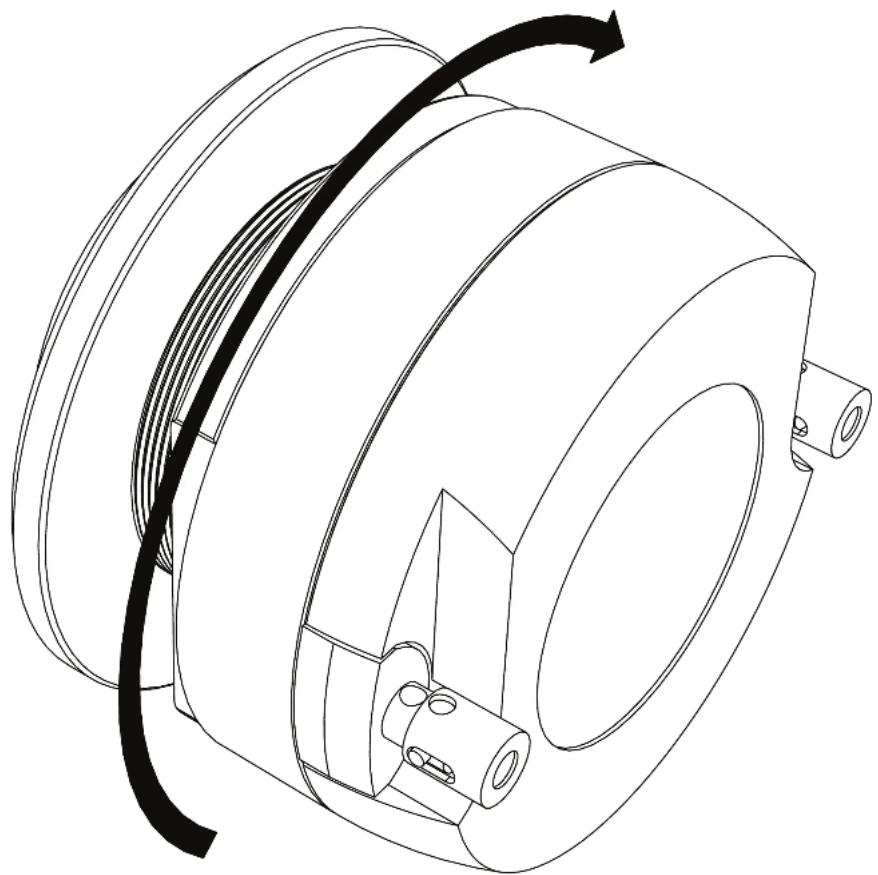

Montieren Sie die Sicherungsmutter auf den Hochtöner.

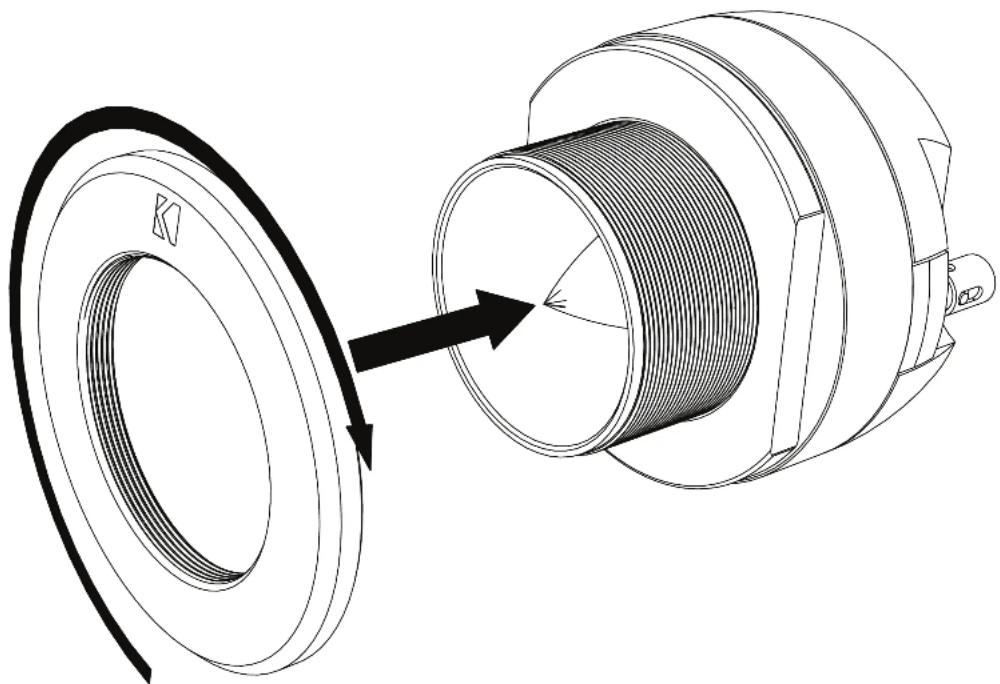

Setzen Sie den Hochtöner in das Montageloch und montieren Sie den runden oder quadratischen Montageflansch auf den Hochtöner. Richten Sie den Hochtöner und den Flansch dabei nach Wunsch aus.

Ziehen Sie die Sicherungsmutter in Richtung der Montagefläche an, um den Hochtöner zu sichern.

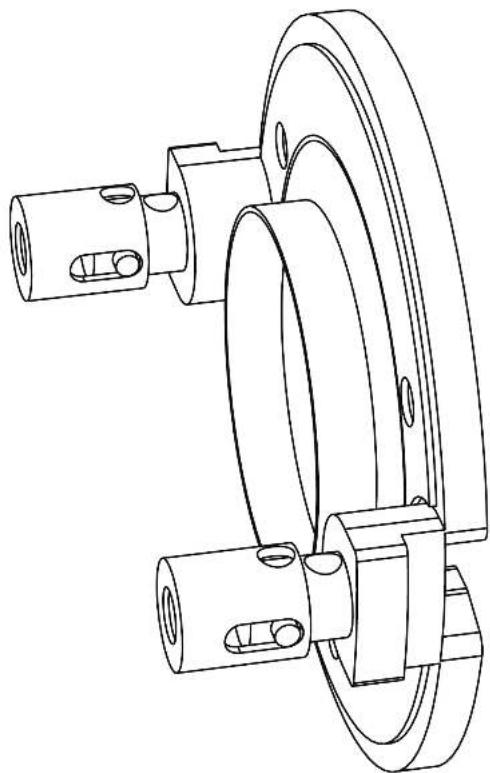

Bei der Oberflächenmontage

schneiden Sie ein kreisförmiges Loch in die Montagefläche bei 2,375 Zoll (60 mm) für den ST3TW und 3 Zoll (75 mm) für den ST4TW.

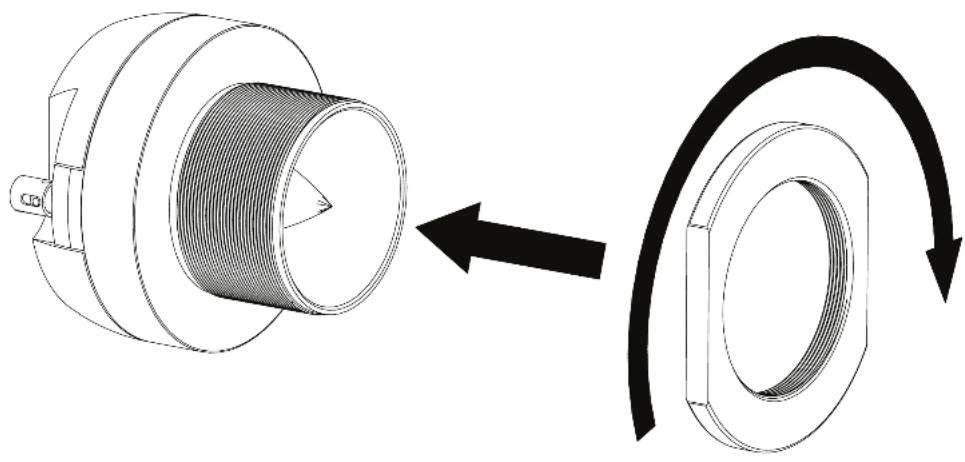

Führen Sie das Kabel durch das Montageloch in der Platte. Montieren Sie die Sicherungsmutter auf den Hochtöner.

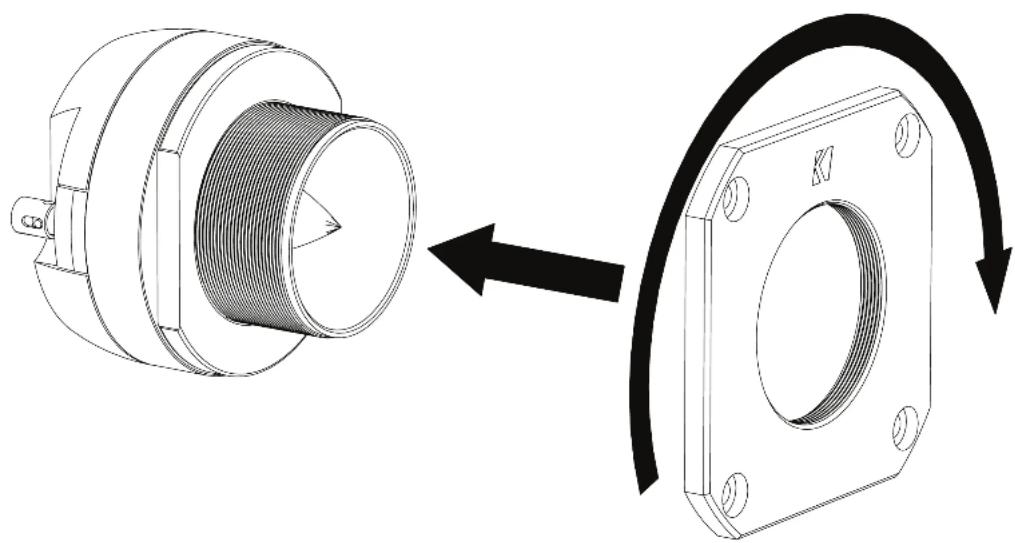

Montieren Sie den quadratischen Montageflansch auf den Hochtöner und richten Sie Hochtöner und Flansch nach Wunsch aus.

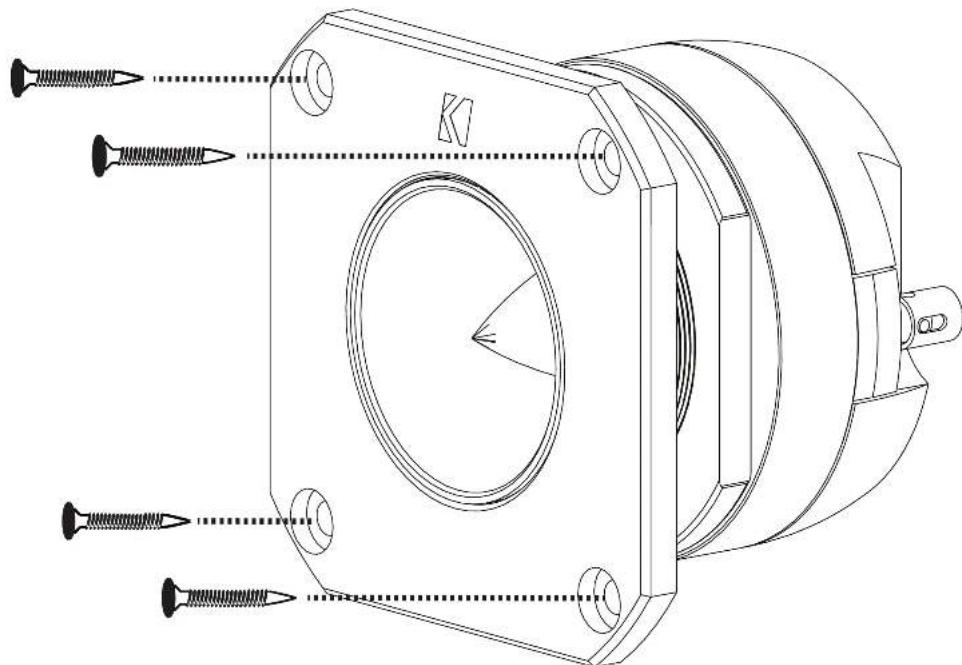

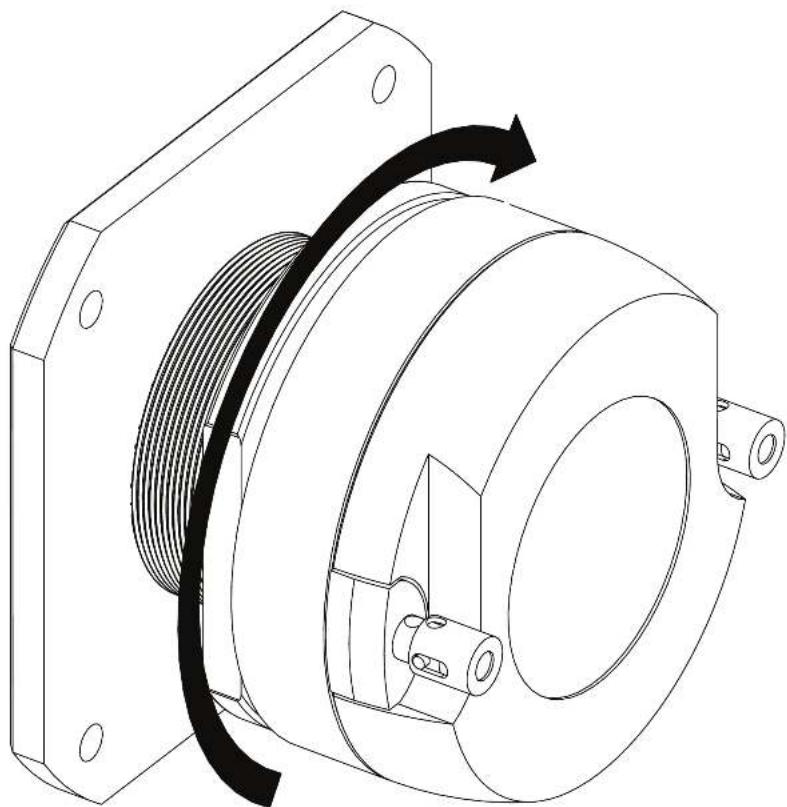

Ziehen Sie die Sicherungsmutter an, um den quadratischen Montageflansch zu befestigen. Nachdem Sie die gewünschte Ausrichtung

gefunden haben, setzen Sie den Hochtöner in das Montageloch und markieren Sie die Befestigungslöcher, die mit einem 7/64-Zoll-Bohrer (2,5 mm) gebohrt werden. Befestigen Sie den Hochtöner mit den mitgelieferten Schrauben an der Oberfläche.

Die ST3TRK und ST4TRK können wiederhergestellt werden, wenn ein Fehler auftritt. Gehen Sie wie folgt vor, um die Membran zu ersetzen.

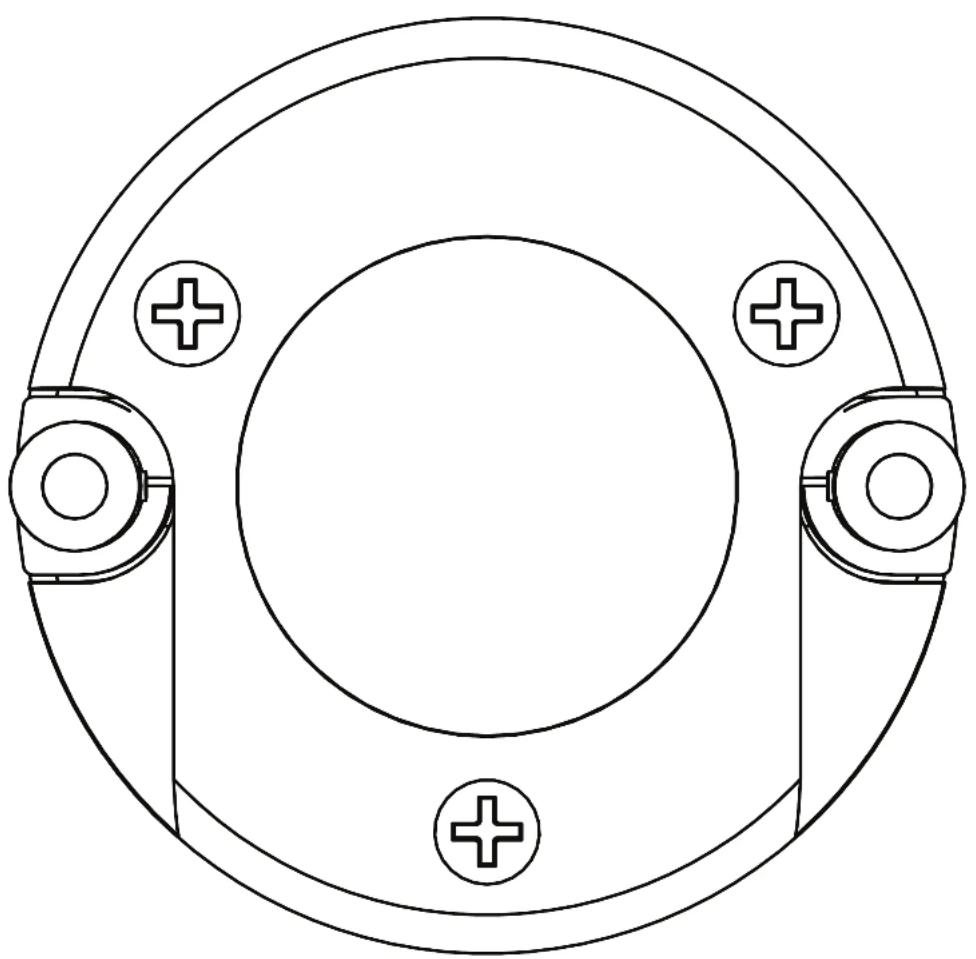

Entfernen Sie zunächst die drei Kreuzschlitzschrauben auf der Rückseite des Hochtöners.

Hinweis: Der ST4 verwendet Inbusschrauben an der Vorderseite des Hochtonlautsprechers.

Demontieren Sie den Hochtöner und entsorgen Sie die beschädigte Membran-Baugruppe.

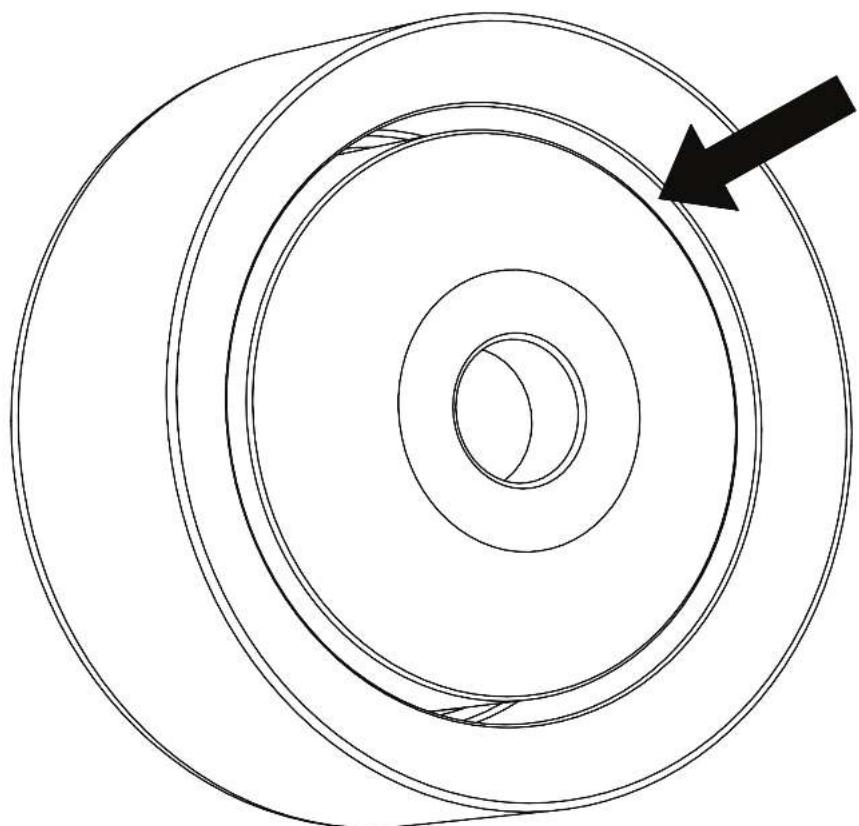

Reinigen Sie den Antriebsmagneten von Schmutz und konzentrieren Sie sich dabei auf den Schwingspulenspalt.

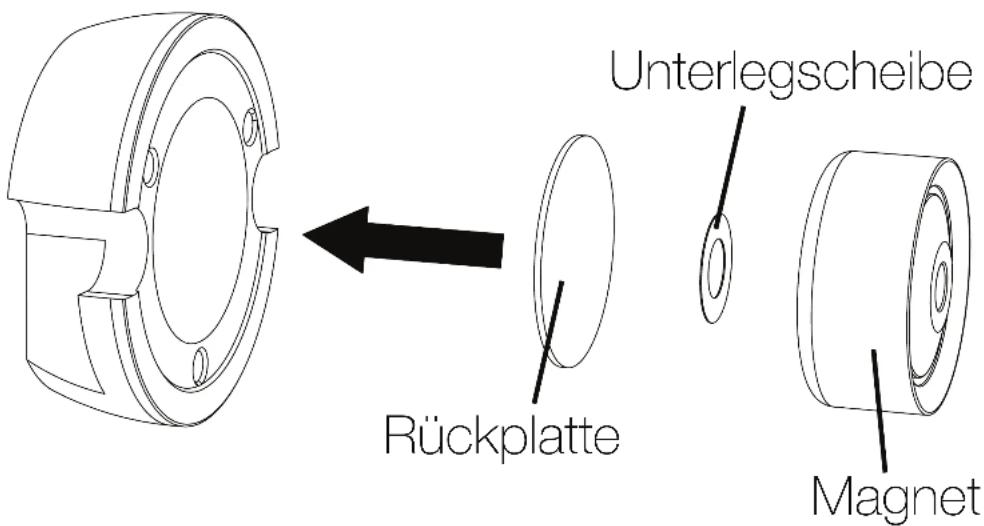

Bauen Sie die Rückplatte, die

Unterlegscheibe und den Antriebsmagneten in das Antriebsgehäuse ein. Achten

Sie darauf, den Magneten mit dem

Schwingspulenspalt nach außen einzusetzen.

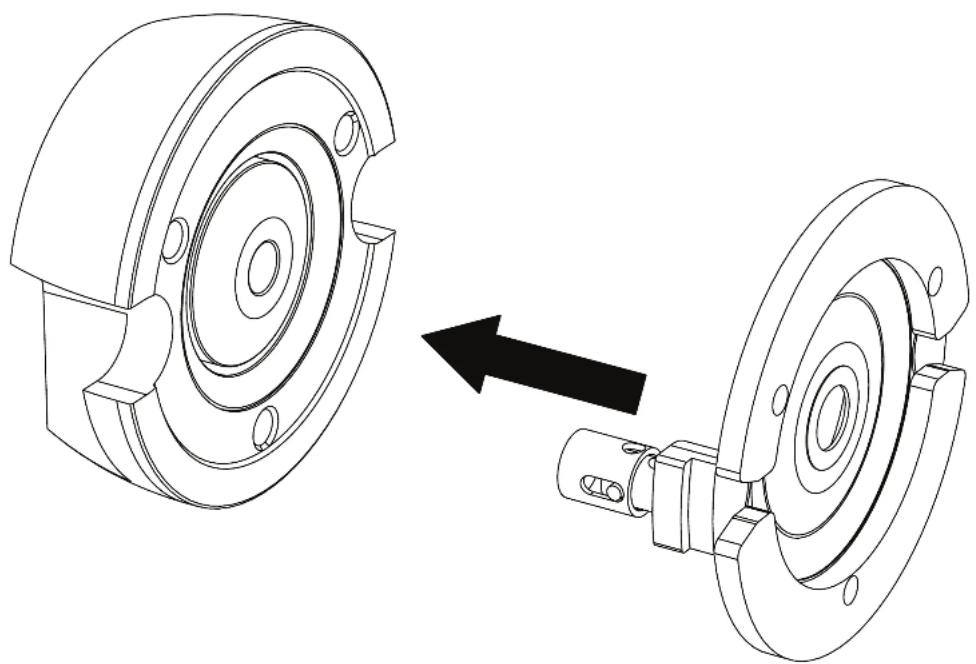

Setzen Sie die neue Membran vorsichtig

Antriebsgehäuse

in das Antriebsgehäuse ein, indem Sie die Schwingspule der Membran vorsichtig auf den Schwingspulenspalt des Magneten ausrichten. Die Schraubenlöcher des

Gehäuses und der Membran sollten ebenfalls übereinstimmen.

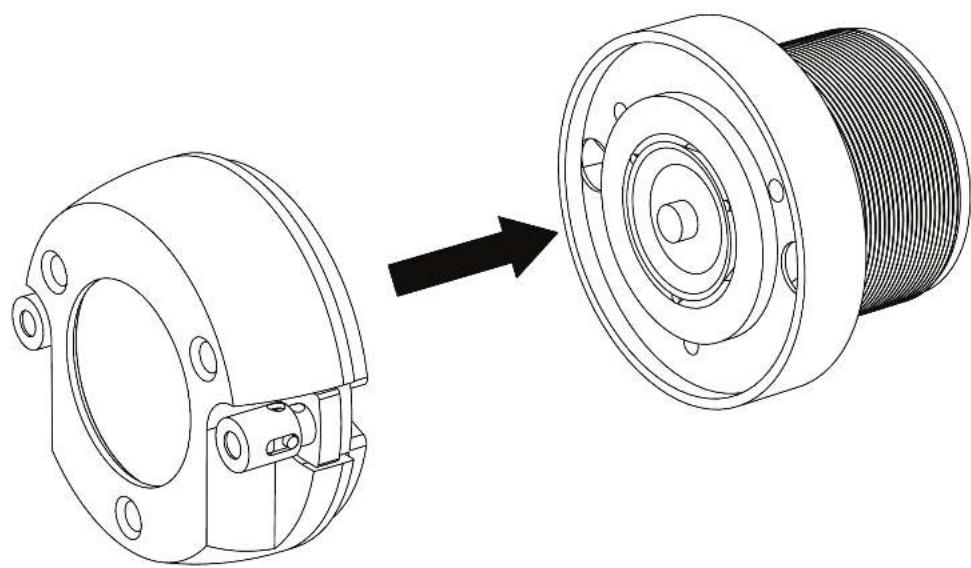

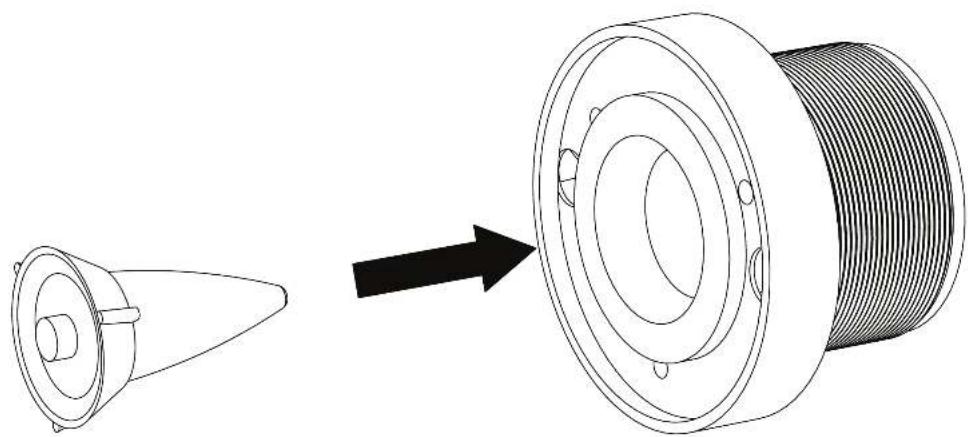

Stecken Sie den Phasenstecker in das Horn. Bauen Sie die Antriebsgehäuse-Baugruppe

in die Hornbaugruppe ein und achten Sie darauf, dass die drei Schraubenlöcher beider Baugruppen aufeinander ausgerichtet sind.

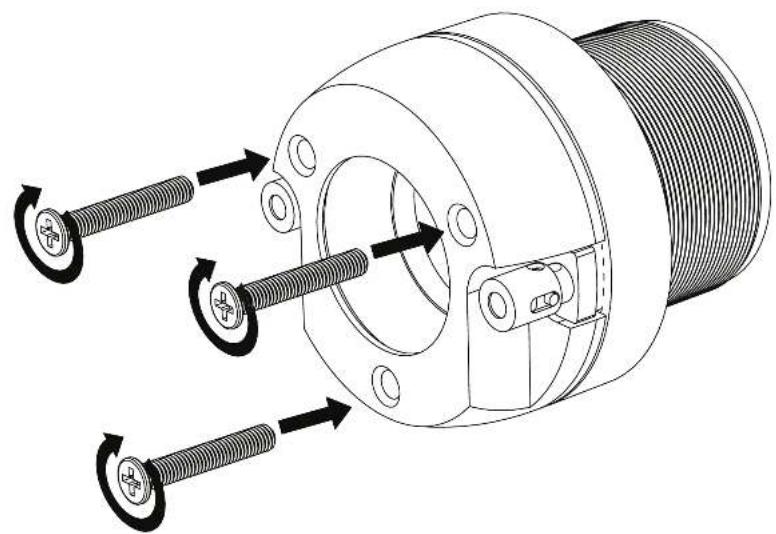

Setzen Sie die drei Schrauben ein und ziehen Sie sie fest.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantioleistungen in Ihrem Land zu erfahren.
