BEDIENUNGSANLEITUNG BT-305 BASETECH

Best.-Nr. / Item no. / N° de commande / Bestelnr. 51 38 12

D Bedienungsanleitung Seite 2 - 14

1. Einführung 3
2. Bestimmungsgemäße Verwendung 3
3. Lieferumfang 4
4. Produktbeschreibung 4
5. Symbol-Erklärung .... 5
6. Sicherheitshinweise 6
7. Anschlusskontakte und Bedienelemente 8
8. Inbetriebnahme und Bedienung ....10
   a) Anschluss und Inbetriebnahme ....10
   b) Einstellen der Ausgangsspannung 10
   c) Einstellen der Strombegrenzung 11
   d) Anschließen von Verbrauchern 11
9. Reinigung und Wartung 12
   a) Generelle Pflege 12
   b) Sicherungswechsel 12
10. Funktionsstörungen .... 13
11. Entsorgung 13
12. Technische Daten .... 14

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel.: [phone]

Fax: [phone]

E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“.

Mo. - Fr. 8.00 - 18.00 Uhr

Österreich: www.conrad.at

Schweiz: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Mo. - Fr. 8.00 - 12.00, 13.00 - 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Das Labor-Netzgerät dient als potenzialfreie Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Es ist für den universellen Einsatz in Forschung, Entwicklung, Produktion, Service und Ausbildung entwickelt worden. Der Anschluss der Verbraucher erfolgt über die Buchsen an der Gerätevorderseite.

Der Stromverbrauch eines angeschlossenen Verbrauchers darf die in den technischen Daten angegebene maximale Amperezahl nicht überschreiten.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten wichtige Informationen zum Umgang mit dem Produkt.

Vor der Inbetriebnahme des Produktes ist die gesamte Bedienungsanleitung aufmerksam durchzulesen. Sie enthält wichtige Angaben zur einwandfreien Bedienung des Gerätes. Bitte bewahren Sie diese zum späteren Gebrauch auf.

3. Lieferumfang

• Labor-Netzgerät
- Netz-Anschlusskabel
- Bedienungsanleitung

4. Produktbeschreibung

Das Labor-Netzgerät dient zur Stromversorgung von Niedervolt-Kleinverbrauchern. Für eine einfache Handhabung sind die Bedienelemente und Anzeigen übersichtlich angebracht. Die jeweiligen Werte für Strom und Spannung können im kontrastreichen LED-Display gut abgelesen werden. Die Einstellung der Strom- und Spannungswerte erfolgt über Drehregler an der Gerätevorderseite.

Das Labor-Netzgerät ist dank einer integrierten Strombegrenzung überlast- und kurzschlussfest und entspricht der Schutzklasse I. Es ist nur für den Anschluss an einer geerdeten Netzsteckdose und einer Wechselspannung von 230 V/50 Hz zugelassen. Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel
• Gewitter bzw. Gewitterbedingungen (starke elektrostatische Felder sind generell zu vermeiden)

Eine andere Verwendung als zuvor beschrieben ist verboten und kann das Labor-Netzgerät sowie die Anschlussleitung beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden.

5. Symbol-Erklärung

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

Erdpotential

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

6. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde,

diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

Das Labor-Netzgerät hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht zulässig.
• Das Labor-Netzgerät entspricht der Schutzklasse I und ist nur für den Anschluss an eine geerdete Netzsteckdose (230 V/50 Hz) geeignet. Achten Sie darauf, dass der Erdanschluss nicht defekt/ unterbrochen ist, da sonst bei einer Fehlfunktion Lebensgefahr besteht.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
  Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Kinder könnten auch Einstellungen verändern oder Gegenstände in die Lüftungsöffnungen des Netzgeräts stecken. Es besteht Lebensgefahr durch einen elektrischen Schlag! Betreiben Sie das Produkt deshalb immer außerhalb der Reichweite von Kindern.
• Das Labor-Netzgerät darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Es darf nicht feucht oder nass werden. Das Netzgerät darf auch nicht extremen Temperaturen, direktem Sonnenlicht, Vibrationen oder mechanischer Beanspruchung ausgesetzt werden.
• Betreiben Sie das Labor-Netzgerät nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.
• Wählen Sie für das Labor-Netzgerät einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Betreiben Sie keine offenen Flammen in unmittelbarer Nähe des Labor-Netzgeräts und stellen Sie keine Behälter mit Flüssigkeiten auf oder neben das Labor-Netzgerät.
• Wenn Sie das Labor-Netzgerät von einem kalten in einen warmen Raum bringen, kann Kondenswasser entstehen. Dadurch besteht die Gefahr eines lebensgefährlichen elektrischen Schlages. Lassen Sie deshalb das Labor-Netzgerät zuerst auf Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten bzw. betreiben.
• Achten Sie vor der Inbetriebnahme und auch während des Betriebs des Labor-Netzgeräts darauf, dass Ihre Hände, Schuhe, Bekleidung, der Fußboden sowie das Gerät selbst trocken sind.

- Ziehen Sie bei Gewitter den Netzstecker des Labor-Netzgeräts aus der Netzsteckdose, um Schäden aufgrund von überhöhter Spannung zu vermeiden.

- Achten Sie darauf, dass die Isolierung des Labor-Netzgeräts, der Sicherheitsbuchsen, der angeschlossenen Kabel und des Netzkabels nicht beschädigt oder zerstört wird. Die Verwendung metallisch blanker Leitungen ist zu vermeiden.

- Benutzen Sie Anschlusskabel in ausreichender Dimensionierung und mit intakter Isolierung.

- Tragen Sie bei der Bedienung des Gerätes keine leitenden Metallgegenstände oder Schmuckstücke wie Ketten, Armbänder, Ringe, usw..

- Betreiben Sie das Labor-Netzgerät niemals unbeaufsichtigt.

- Schützen Sie die angeschlossenen Verbraucher vor Betriebsstörungen sowie der Zuführung von Überspannungen.

- Bei der Reihenschaltung mehrerer Netzgeräte kann eine berührungsgefährliche Spannung entstehen, welche u. U. lebensgefährlich sein kann. Beachten Sie in diesem Zusammenhang die Niedervoltrichtlinie.

- Der Betrieb des Labor-Netzgeräts erzeugt Wärme. Stecken Sie niemals Gegenstände zwischen die Kühlrippen des Gerätes oder behindern Sie die Belüftung in irgendeiner Form. Das Netzgerät wird hauptsächlich durch Konvektion gekühlt. Decken Sie das Labor-Netzgerät deshalb niemals ab.

- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Labor-Netzgerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ziehen Sie den Netzstecker aus der Netzsteckdose. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Labor-Netzgerät sichtbare Beschädigungen aufweist,
• das Labor-Netzgerät nicht mehr arbeitet,
• das Labor-Netzgerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde oder
• wenn schwere Transportbeanspruchungen aufgetreten sind.

- Verwenden Sie das Labor-Netzgerät nicht als Ladegerät.

- Das Labor-Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.

- Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt durchgeführt werden.

- Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!

- Vor dem Öffnen muss das Labor-Netzgerät von allen Spannungsquellen getrennt werden. Ziehen Sie den Netzstecker aus der Netzsteckdose.

- Kondensatoren im Labor-Netzgerät können noch geladen sein, selbst wenn das Labor-Netzgerät von allen Spannungsquellen getrennt wurde.

- Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke verwendet werden. Die Verwendung geflickter Sicherungen ist nicht zulässig, es besteht Brandgefahr!

- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

- In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Labor-Netzgerät durch geschultes Personal verantwortlich zu überwachen.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit uns oder einem anderen Fachmann in Verbindung.

Beachten Sie dazu die Kontaktinformationen in Kapitel 1.

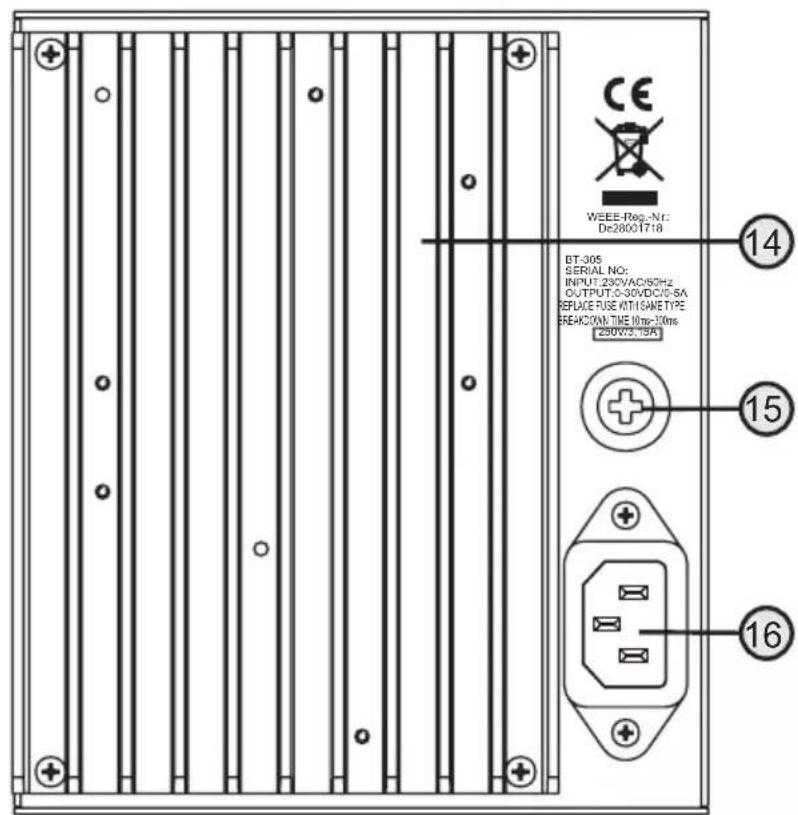

7. Anschlusskontakte und Bedienelemente

Die Abbildung finden Sie auf der nächsten Seite.

(1) LED-Anzeige „A“ für den Ausgangsstrom
(2) LED-Anzeige „V“ für die Ausgangsspannung
(3) LED-Anzeige für die aktiv geschalteten Ausgangsbuchsen
(4) Drucktaster für die Aktivierung/Deaktivierung der Ausgangsbuchsen
(5) Drehregler „VOLTAGE“ zur groben Spannungseinstellung
(6) Drehregler „FINE“ zur feinen Spannungseinstellung
(7) Plus-Anschlussbuchse für den Gleichstrom-Ausgang
(8) Anschlussbuchse für die Erdung (Gelb-Grün)
(9) Minus-Anschlussbuchse für den Gleichstrom-Ausgang
(10) Ein-/Aus-Schalter („ON“ = Ein / „OFF“ = Aus)
(11) Drehregler „CURRENT“ zur Ausgangsstrombegrenzung
(12) LED-Anzeige „CV“ für die Spannungsregelung des Ausgangs
(13) LED-Anzeige „CC“ für die Stromregelung des Ausgangs
(14) Kühlrippen
(15) Sicherungshalter
(16) Netzeingangsbuchse

BT-305 A V C.C. C.V. OUTPUT CURRENT FINE VOLTAGE POWER ON OFF 0 - 30V/0 - 5A 10 9 8 7

WEEE-Reg.-Nt: De20001718 BT-305 SERIAL NO: INPUT:230VAC/50Hz OUTPUT:0-30VDCV6-SA REPLACE FUSE WITH ISANE TYPE BREAKDOWN TIME 10ms-10ms 250W3.1SA 14 15 16

8. Inbetriebnahme und Bedienung

a) Anschluss und Inbetriebnahme

• Stellen Sie das Labor-Netzgerät auf eine feste und ebene Unterlage.
• Der Ein-/Aus-Schalter muss sich zunächst in der Stellung „OFF“ befinden.
• Stecken Sie den Kaltgerätestecker des beiliegenden Netz-Anschlusskabels in den Anschluss (16) auf der Rückseite des Geräts und den Netzstecker in eine Netzsteckdose mit 230 V/50 Hz Wechselstrom.
• Schalten Sie nun das Labor-Netzgerät durch Drücken des Ein-/Aus-Schalters (10) ein (Stellung „ON“).
  • Die beiden LED-Anzeigen (1 und 2) leuchten und zeigen den momentan eingestellten Strom- und Spannungswert an.
• In Abhängigkeit der Stellung des Drehreglers „CURRENT“ (11) zur Ausgangsstrombegrenzung leuchtet entweder die LED-Anzeige „CV“ (12) für die Spannungsregelung des Ausgangs oder die LED-Anzeige „CC“ (13) für die Stromregelung des Ausgangs.
• Das Labor-Netzgerät ist nur bereit zur Einstellung der Ausgangsspannung und der Strombegrenzung.

b) Einstellen der Ausgangsspannung

Damit die korrekte Ausgangsspannung eingestellt werden kann, muss der Ausgang des Labor-Netzgeräts im spannungsgeregeltem Zustand betrieben werden.

• Drehen Sie den Drehregler „CURRENT“ (11) zur Ausgangsstrombegrenzung vom linken Anschlag im Uhrzeigersinn, bis die rote LED-Anzeige „CC“ (13) für die Strombegrenzung ausgeht und die grüne LED-Anzeige „CV“ (12) für die Spannungsregelung leuchtet.
• Überprüfen Sie den Drehregler „FINE“ (6) zur feinen Spannungseinstellung. Dieser Regler sollte sich in der Mittelstellung befinden.
• Stellen Sie anschließend mit dem Drehregler „VOLTAGE“ (5) die gewünschte Ausgangsspannung annähernd ein. Die momentan eingestellte Spannung wird mit Hilfe der LED-Anzeige „V“ (2) angezeigt. Wenn der Regler im Uhrzeigersinn gedreht wird, steigt die Spannung und wenn der Regler entgegen dem Uhrzeigersinn gedreht wird, verringert sich die Spannung.
  • Die exakte Einstellung der Ausgangsspannung erfolgt danach mit dem Drehregler „FINE“ (6).

Sollte der Drehregler „FINE“ (6) bis zum Anschlag gedreht werden müssen, so stellen Sie ihn zurück in die Mittelstellung und regeln mit dem Drehregler „VOLTAGE“ (5) den Spannungswert nach, bevor Sie wieder die Feineinstellung durchführen.

Achtung!

Die eingestellte Spannung wird erst an die Ausgangsbuchsen geschaltet, wenn der Drucktaster (4) für die Aktivierung/Deaktivierung der Ausgangsbuchsen betätigt wird. In diesem Fall leuchtet auch die LED-Anzeige (3) für die aktiv geschalteten Ausgangsbuchsen.

c) Einstellen der Strombegrenzung

Stellen Sie zunächst die zulässige Betriebsspannung des zu betreibenden Verbrauchers mit Hilfe der beiden Spannungsregler „VOLTAGE“ (5) und „FINE“ (6) ein (siehe Kapitel 8. b).

Die eingestellte Spannung darf nicht an die Ausgangsbuchsen geschaltet sein und die LED-Anzeige (3) für die aktiv geschalteten Ausgangsbuchsen darf nicht leuchten.

Sollte die LED-Anzeige (3) leuchten, betätigen Sie den Drucktaster (4) für die Aktivierung/Deaktivierung der Ausgangsbuchsen, so dass die Spannung an den Ausgängen abgeschaltet wird und die LED-Anzeige (3) erlischt.

• Stellen Sie mit dem Drehregler „CURRENT“ (11) zur Ausgangsstrombegrenzung die gewünschte maximale Stromstärke ein. Der momentan eingestellte Stromwert wird mit Hilfe der LED-Anzeige „A“ (1) angezeigt.
• Wenn der Regler im Uhrzeigersinn gedreht wird, steigt der Stromwert und wenn der Regler entgegen dem Uhrzeigersinn gedreht wird, verringert sich der Stromwert.
• Nachdem Sie den maximalen Stromwert eingestellt haben, schalten Sie das Labor-Netzgerät mit dem Ein-/Aus-Schalter aus (Stellung „OFF“).

Wenn beide Drehregler für die Spannungseinstellung (5 und 6) auf Linksanschlag eingestellt sind, zeigt die Spannungsanzeige im Display 00.0 Volt an.

Wenn anschließend auch der Drehregler „CURRENT“ (11) zur Ausgangsstrombegrenzung auf Linksanschlag geregelt wird, geht das Labor-Netzgerät in den stromgeregelten Zustand über und in der Spannungsanzeige erscheint ein minimaler Wert.

Dies ist schaltungstechnisch bedingt und kein Fehler des Labor-Netzgeräts.

d) Anschließen von Verbrauchern

Stellen Sie zunächst sicher, dass die Gesamtleistung aller Verbraucher zusammengenommen nicht die Maximalleistung des Labor-Netzgeräts überschreitet.

• Die Verbraucher sollten immer ausgeschaltet sein, wenn sie mit dem Labor-Netzgerät verbunden werden. Es können sonst Funken entstehen, die sowohl die Ausgangsbuchsen als auch die Stecker beschädigen.
  • Schalten Sie das Labor-Netzgerät ein.
• Stellen Sie die erforderliche Betriebsspannung für die jeweiligen Verbraucher ein.
• Stellen Sie die Strombegrenzung auf den erforderlichen Wert ein.
• Verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der Plus-Ausgangsbuchse (7) des Labor-Netzgeräts und den Minus-Anschluss (-) des Verbrauchers mit der Minus-Ausgangsbuchse (9) des Labor-Netzgeräts. Verwenden Sie dazu ausreichend dimensionierte Kabel mit 4 mm-Bananensteckern oder benutzen Sie standardisierte Laborkabel.
• Erden Sie die Verbraucher an dem dafür vorgesehenen Erdungsanschluss (8) des Labor-Netzgeräts.
• Betätigen Sie den Drucktaster (4) für die Aktivierung/Deaktivierung der Ausgangsbuchsen, so dass die Spannung an den Ausgängen freigeschaltet wird und die LED-Anzeige (3) leuchtet.

Sobald die Spannung an den Ausgangsbuchsen freigeschaltet wird und der Verbraucher angeschaltet ist, werden die aktuellen Werte für Strom und Spannung in den LED-Displays (1 und 2) angezeigt.

Je nach Betriebszustand des Labor-Netzgeräts (strom- oder spannungsgeregelt) leuchtet die rote LED-Anzeige „CC“ (13) für die Strombegrenzung oder die grüne LED „CV“ (12) für die Spannungsregelung.

Bei Bedarf können Sie auch bei freigeschalteten Ausgangsbuchsen den Wert für die Strombegrenzung oder den Wert für die Spannungsregelung nachjustieren.

Um die Spannung von den Ausgangsbuchsen wieder wegzuschalten, drücken Sie erneut den Drucktaster (4) für die Aktivierung/Deaktivierung der Ausgangsbuchsen, so dass die LED-Anzeige (3) erlischt.

Achtung!

Das Labor-Netzgerät verfügt über eine Schutzschaltung, die im Falle eines Kurzschlusses den Strom begrenzt. Um das Labor-Netzgerät jedoch nicht zu überhitzen, schalten Sie es im Falle eines Kurzschlusses immer unverzüglich aus und schließen Sie die Verbraucher ab. Lassen Sie das Labor-Netzgerät abkühlen und sorgen Sie dabei für eine ungehinderte Luftzirkulation. Die Kühlrippen (14) sollten sauber und staubfrei sein, die Gehäuseöffnungen dürfen nicht abgedeckt werden.

Die maximale ununterbrochene Betriebsdauer des Labor-Netzgeräts beträgt 8 Stunden. Schalten Sie danach das Labor-Netzgerät aus und lassen Sie es auf Umgebungstemperatur abkühlen.

9. Reinigung und Wartung

a) Generelle Pflege

Schalten Sie das Labor-Netzgerät vor der Reinigung stets aus. Äußerlich sollte das Labor-Netzgerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen des Gehäuses beschädigt werden könnten.

b) Sicherungswechsel

Achtung!

Schalten Sie zuerst das Labor-Netzgerät aus und entfernen Sie alle Anschlusskabel vom Labor-Netzgerät. Ziehen Sie anschließend den Netzstecker des Labor-Netzgeräts aus der Netzsteckdose.

Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (15) etwas hinein und öffnen den Bajonettverschluss mit einer viertelten Umdrehung gegen den Uhrzeigersinn.

Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung desselben Typs und mit gleicher Nennstromstärke (siehe Kapitel „Technische Daten“).

Setzen Sie den Sicherungshalter wieder auf, drücken Sie ihn leicht nach innen und drehen ihn mit Hilfe eines Schraubendrehers im Uhrzeigersinn wieder fest. Prüfen Sie anschließend die korrekte Funktion des Labor-Netzgeräts.

10. Funktionsstörungen

Das Labor-Netzgerät funktioniert nicht, die Anzeigen leuchten nicht.

• Überprüfen Sie den Netzschalter.
• Überprüfen Sie, ob der Kaltgeräte-Anschlussstecker richtig an der Netzbuchse (16) der Geräterückseite angeschlossen ist.
• Überprüfen Sie die Funktionstüchtigkeit des Netzanschlusses (Steckdosen, Sicherungen, Schutzschalter etc.).
• Überprüfen Sie, ob die korrekte Netzspannung anliegt.

Die angeschlossenen Verbraucher funktionieren nicht.

• Überprüfen Sie die Polarität an den Anschlussbuchsen (7 und 9).
• Überprüfen Sie, ob die Strombegrenzung aktiviert ist.
• Reduzieren Sie die Belastung des Labor-Netzgeräts durch die Verbraucher.
• Überprüfen Sie die technischen Daten der Verbraucher.

11. Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

12. Technische Daten

Allgemein:

Betriebsspannung 230 V/AC (±10%)

Frequenz 50 Hz (±2 Hz)

Leistungsaufnahme 345 VA max.

Regelbare Ausgangsspannung 0 - 30 V/DC

Regelbarer Ausgangsstrom 0 - 5 A

Betriebsdauer ohne Unterbrechung ...... max. 8 h

Hauptsicherung (5 x 20 mm) ...... F3A / 250V

Abmessungen (B x H x T) 130 x 155 x 295 mm

Gewicht 4,95 kg

Betriebstemperatur ....+5 °C bis +40 °C

Umgebungsluftfeuchte max. 90% relative Luftfeuchte (nicht kondensierend)

Schutzklasse ...... I

Ausgangsspannung:

Leerlauf ....≤ 0,01% + 1 mV

Stabilität bei 10 - 100 % Last ....≤ 0,2% +2 mV

Restwelligkeit (5 Hz - 1 MHz) .... ≤ 0,5 mVrms / ≤ 20 mVss

Ausgangsstrom:

Leerlauf ....≤0,01% + 2 mA

Stabilität bei 0 - 100 % Last ....≤ 0,2% + 6 mA

Restwelligkeit (5 Hz - 1 MHz) .... ≤ 3 mArms / ≤ 30 mAss

Genauigkeit der Anzeige:

Spannung ....±1% + 2 digit

Strom ....±2% + 2 digit

Page

12. Technische gegevens

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
