BEDIENUNGSANLEITUNG VK-6082AUV Sygonix

D Bedienungsanleitung

Luftreiniger mit UV-C

Best.-Nr. 2452220 Seite 2 - 18

1. Einführung ....3
2. Symbol-Erklärungen ....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....4
5. Sicherheitshinweise 5

a) Wichtige Sicherheitshinweise....5
b) Allgemein....5
c) Betriebsort 6
d) Anschluss....6
e) Bedienung und Betrieb 7
f) Wartung und Reinigung......8

1. Bedienelemente....9
2. Inbetriebnahme und Bedienung....10

a) Aufstellung und Anschluss......10
b) Ein-/Ausschalten....10
c) Lüftergeschwindigkeit ändern....10
d) Automatik-Modus....11
e) Sleep-Modus 11
f) Timer-Modus 11
g) UV-C-Leuchte ein-/ausschalten....12
h) Betrieb ohne Partikelsensor 12
i) Anzeige-LED für Filterwechsel bzw. Filterreinigung 12

1. Wartung und Reinigung 13

a) Allgemein....13
b) Entnehmen/Einsetzen des Filters....13
c) Austausch des UV-C-Leuchtmittels....15

1. Störungsbeseitigung....17

2. Entsorgung 18

3. Technische Daten....18

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärungen

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt ist in Schutzklasse II aufgebaut (verstärkte oder doppelte Isolierung, Schutzisolierung).

Das Produkt ist nur zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Betreiben Sie dieses Produkt nicht in der Badewanne, Dusche oder über mit Wasser gefülltem Waschbecken.

Beachten Sie die Bedienungsanleitung.

3. Bestimmungsgemäße Verwendung

Das Produkt dient ausschließlich der Reinigung der Raumluft in geschlossenen Innenräumen.

Die Raumluft wird durch einen integrierten Lüfter (Geschwindigkeit in mehreren Stufen wählbar) angesaugt und dabei durch einen HEPA-Filter geleitet. Dieser filtert Staub und andere Partikel bis zu einer bestimmten Größe aus der Luft.

Weiterhin kann eine integrierte UV-C-Leuchte eingeschaltet werden, die die Luft desinfiziert und somit von infektiösen Bestandteilen (Viren, Bakterien, Keime) reinigt. Durch die UV-C-Strahlung werden die Viren, Bakterien oder Keime entweder abgetötet oder deren Reproduktionsmöglichkeit verhindert.

Die Desinfektion geschieht innerhalb des Gehäuses, so dass keine gefährliche UV-C-Strahlung austreten kann.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen.

Lesen Sie sich die Bedienungsanleitung vor der Inbetriebnahme des Produkts genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Luftreiniger
  • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

a) Wichtige Sicherheitshinweise

• Das Produkt enthält einen austauschbaren UV-C-Strahler.
  WARNUNG: UV-Strahlung ist gefährlich für Augen und Haut. Betreiben Sie den UV-C-Strahler (UV-C-Leuchtmittel) nicht außerhalb des Geräts.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Kenntnis verwendet werden, wenn sie bei der Verwendung beaufsichtigt werden oder Anweisung zum sicheren Gebrauch des Geräts erhalten und die Gefahren verstanden haben.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
  • Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

b) Allgemein

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Halten Sie es von Kindern und Haustieren fern. Kinder könnten versuchen, Gegenstände in das Produkt zu stecken.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen/Vibrationen, brennbaren Gasen, Feuchtigkeit und Nässe, Dämpfen und Lösungsmitteln.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen Spielzeug werden.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

c) Betriebsort

• Das Produkt muss auf einer ebenen, waagrechten, stabilen, ausreichend großen Oberfläche aufgestellt werden. Halten Sie zu anderen Gegenständen einen Mindestabstand von mindestens 40 cm ein.
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden, es darf nicht feucht oder nass werden! Platzieren Sie das Produkt niemals in der unmittelbaren Umgebung eines Bades, einer Dusche, Badewanne o.ä. auf. Es besteht Lebensgefahr durch einen elektrischen Schlag!
  • Die zum Anschluss verwendete Netzsteckdose muss sich in der Nähe des Produkts befinden und leicht zugänglich sein.
• Blockieren Sie niemals die Geräteöffnungen für Lufteinlass und Luftauslass. Stellen Sie keine Gegenstände auf das Produkt, setzen Sie sich nicht darauf. Halten Sie das Produkt fern von Vorhängen o.ä. Falls Sie lange Haare haben, so halten Sie diese fern vom Produkt. Diese könnten diese durch den Luftsog angesaugt werden, was zu Verletzungen führen kann.
• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und Brandgefahr!
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Das Produkt ist kein Ersatz für eine gute Belüftung, regelmäßiges Staubsaugen oder die Verwendung einer Dunstabzugshaube während dem Kochen.

d) Anschluss

• Verwenden Sie das Produkt nicht, wenn es beschädigt ist (z.B. Gehäuse und/oder Netzkabel). Es besteht Lebensgefahr durch einen elektrischen Schlag!
  Wenn Sie Beschädigungen feststellen und das Produkt bereits an einer Netzsteckdose angeschlossen ist, so schalten Sie sofort die Netzsteckdose allpolig ab (Sicherung/Sicherungsautomat/FI-Schutzschalter des zugehörigen Stromkreises abschalten). Ziehen Sie erst danach den Netzstecker des Produkts aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr. Schützen Sie das Produkt vor einer erneuten Verwendung. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt sichtbare Beschädigungen aufweist (z.B. Gehäuse, Netzkabel, Filter), das Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden Flächen), das Produkt unter ungünstigen Verhältnissen gelagert wurde oder schwere Transportbeanspruchungen aufgetreten sind.

• Verbinden Sie das Produkt niemals gleich dann mit der Stromversorgung, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde (z.B. bei Transport). Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören oder zu einem elektrischen Schlag führen! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen. Warten Sie, bis das Kondenswasser verdunstet ist, dies kann einige Stunden dauern. Erst danach darf das Produkt mit der Stromversorgung verbunden und in Betrieb genommen werden.

• Das Produkt darf nie mit feuchten oder nassen Händen angefasst, bedient, ein- oder ausgesteckt werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Prüfen Sie, ob die auf dem Produkt angegebene Spannung mit der örtlichen Netzspannung übereinstimmt, bevor Sie das Produkt an eine Netzsteckdose anschließen.
• Wickeln Sie das Netzkabel vor Anschluss vollständig ab. Das Netzkabel darf nicht gequetscht oder durch scharfe Kanten beschädigt werden. Stellen Sie keine Gegenstände auf das Netzkabel, treten Sie nicht darauf. Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann und dass der Netzstecker leicht zugänglich ist. Verlegen Sie das Netzkabel nicht unter Teppichen o.ä.
• Ziehen Sie einen Netzstecker immer nur an der vorgesehenen Grifffläche aus der Steckdose, ziehen Sie den Netzstecker niemals am Kabel aus einer Netzsteckdose heraus!
• Betreiben Sie das Produkt niemals über einen Dimmer, Drehzahlregler o.ä. Stecken Sie den Netzstecker des Produkts immer direkt in eine Netzsteckdose (Wandsteckdose) des öffentlichen Versorgungsnetzes.

e) Bedienung und Betrieb

• Ziehen Sie den Netzstecker immer vollständig aus der Netzsteckdose, bevor Sie das Produkt reinigen oder wenn Sie es für längere Zeit nicht benutzen.
• Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages.

Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, so fassen Sie das Gerät nicht an. Schalten Sie sofort die Netzsteckdose, an der das Produkt angeschlossen ist, allpolig ab (Sicherung/Sicherungsautomat/FI-Schutzschalter des zugehörigen Stromkreises abschalten). Ziehen Sie erst danach den Netzstecker des Produkts aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr. Schützen Sie das Produkt vor einer erneuten Verwendung. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

- Das Produkt dient nur zur Filterung von Raumluft von Staub und anderen Partikel bis zu einer bestimmten Größe sowie der Desinfektion der hindurchgeleiteten Luft von infektiösen Bestandteilen (Viren, Bakterien, Keime usw.). Es ist nicht möglich, z.B. Kohlenmonoxid (CO), Kohlendioxid (CO₂) oder andere Gase oder gar Strahlung aus der Raumluft zu filtern.

Das Produkt kann deshalb auch nicht zum Schutz z.B. vor inkorrekten Verbrennungsprozessen (z.B. defekte Heizung) oder vor Chemikalien eingesetzt werden.

• Bei unsachgemäßem Gebrauch des Produkts oder Beschädigung des Gehäuse kann es zum Austritt von gefährlicher UV-C-Strahlung kommen. UV-C-Strahlung kann, auch in geringer Dosis, zu Schäden an Augen und Haut führen.
• Verwenden Sie ein UV-C-Leuchtmittel niemals als Ersatz für ein herkömmliches Leuchtmittel zur Raumbeleuchtung. Ungeschützt führt UV-C-Strahlung zu Schädigung von Augen oder Haut!

f) Wartung und Reinigung

• Einstellungs- oder Reparaturarbeiten dürfen nur von einer Person durchgeführt werden, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist (z.B. Fachwerkstatt).
• Trennen Sie das Produkt immer von der Spannungs/Stromversorgung, bevor Sie das UV-C-Leuchtmittel wechseln. Gleiches gilt, wenn Sie den HEPA-Filter reinigen oder wechseln.
• Es können Haut- oder Augenschäden entstehen, wenn Sie direkt in das von der Lampe dieses Geräts erzeugte Licht blicken.
• Das UV-C-Leuchtmittel darf nur durch ein baugleiches Leuchtmittel mit den gleichen Spezifikationen ersetzt werden (siehe Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung).
• Der HEPA-Filter darf ebenfalls nur durch einen baugleichen Original-Filter ersetzt werden, da andernfalls UVC-Strahlung austreten kann.
• Beachten Sie das Kapitel 8 für weitere Informationen zu Wartung und Reinigung.

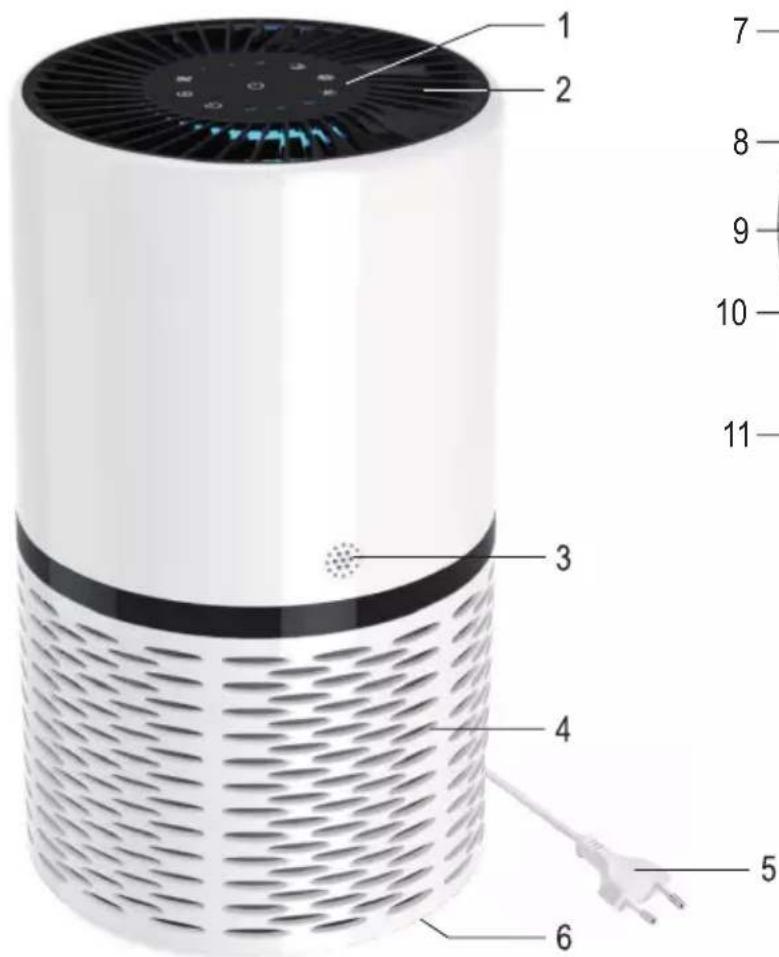

6. Bedienelemente

1 Bedienfeld
2 Luftaustrittsöffnungen (innen ist ein LED-Ring, dessen Farbe die Luftqualität anzeigt)
3 Öffnung für Sensor
4 Luftansaugöffnungen
5 Netzstecker
6 Abdeckung (für Filter-Reinigung/-Wechsel bzw. Leuchtmittel-Wechsel)
7 Anzeige-LED für Lüfter-Geschwindigkeitsstufe I, II oder III
8 Taste für Sleep-Modus
9 Taste für Automatik-Modus
10 Taste für Betrieb ohne Partikelsensor
11 Anzeige-LED für Timer-Dauer 2H, 4H, 8H
12 Anzeige-LED für Filterwechsel bzw. Filterreinigung
13 Taste für Auswahl der Lüfter-Geschwindigkeitsstufe I, II oder III
14 Taste für Ein-/Ausschalten der UV-C-Funktion
15 Taste für Auswahl der Timer-Dauer
16 Taste für Ein-/Ausschalten (kurz drücken) bzw. Filter-Reset (3 Sekunden drücken)

7. Inbetriebnahme und Bedienung

Beachten Sie den Abschnitt „Sicherheitshinweise“.

a) Aufstellung und Anschluss

• Stellen Sie den Luftreiniger auf eine ebene, waagrechte, stabile, ausreichend große Oberfläche. Aufgrund des hohen Gewichts und der Größe ist ein entsprechend geeigneter Standort zu wählen. Falls sich auf dem Bedienfeld eine Schutzfolie befindet, so entfernen Sie diese.
• Stecken Sie den Netzstecker in eine ordnungsgemäße Netzsteckdose. Es ist ein leises Tonsignal hörbar; anschließend leuchten kurz alle LEDs im Bedienfeld auf und erlöschen dann wieder.
  • Der Luftreiniger ist nun im Standby-Modus und betriebsbereit.

b) Ein-/Ausschalten

• Berühren Sie kurz die Ein-/Aus-Taste ⏻, um den Luftreiniger ein- oder auszuschalten. Als Bestätigung ist jeweils ein Tonsignal hörbar.
• Bei der ersten Inbetriebnahme wird der Lüfter mit der Geschwindigkeitsstufe I aktiviert, die Anzeige-LED „I“ leuchtet.
  Der Luftreiniger speichert die zuletzt gewählten Einstellungen. Nach dem Ausschalten und erneuten Einschalten arbeitet der Luftreiniger mit den vorherigen Einstellungen.

Aus Sicherheitsgründen ist jedoch die UV-C-Leuchte nach dem Einschalten immer ausgeschaltet und Sie müssen diese selbst per Tastendruck einschalten (siehe Kapitel 7. g).

- Hinter dem Bedienfeld (wenn Sie durch die Luftaustrittsöffnung blicken) liegt ein LED-Ring, dessen Farbe die Luftqualität anzeigt (der Partikelsensor befindet sich hinter der Öffnung (3), siehe Bild in Kapitel 6).

LED-Farbe Blau Grün Orange Rot
Luftqualität	Sehr gut	Gut	Mangelhaft	Schlecht

Sollte die LED orange oder rot leuchten, empfehlen wir Ihnen, den Raum zu lüften.

c) Lüftergeschwindigkeit ändern

• Schalten Sie den Luftreiniger ein.
- Berühren Sie mehrfach kurz die Taste ✉, um die Lüftergeschwindigkeit zu verändern (3 verschiedene Stufen sind möglich). Als Bestätigung ist jeweils ein Tonsignal hörbar.
- Abhängig von der gewählten Geschwindigkeit leuchtet die zugehörige Anzeige-LED für die Lüfter-Geschwindigkeitsstufe I, II oder III auf.

d) Automatik-Modus

• Schalten Sie den Luftreiniger ein.
- Mit der Taste Ⓐ lässt sich der Automatik-Modus ein- oder ausschalten. Als Bestätigung ist ein Tonsignal hörbar.
- Im Automatik-Modus überwacht ein Partikelsensor die Raumluft und steuert darüber die Lüftergeschwindigkeit automatisch.

Hinter dem Bedienfeld (wenn Sie durch die Luftaustrittsöffnung blicken) liegt ein LED-Ring, dessen Farbe die Luftqualität anzeigt.

LED-Farbe Blau Grün Orange Rot
Lüftergeschwindigkeit Sleep-Modus I II III
Luftqualität	Sehr gut	Gut	Mangelhaft	Schlecht

Sollte der LED-Ring orange oder rot leuchten, empfehlen wir Ihnen, den Raum zu lüften.

e) Sleep-Modus

• Schalten Sie den Luftreiniger ein.
- Mit der Taste 🕒 kann der Sleep-Modus ein- oder ausgeschaltet werden.

Bei aktiviertem Sleep-Modus läuft der Lüfter nur noch sehr langsam (und leise), außerdem wird die Helligkeit der LEDs verringert.

f) Timer-Modus

• Schalten Sie den Luftreiniger ein.
- Mit der Taste 🔍 können Sie den Timer-Betrieb aktivieren/deaktivieren bzw. die Timerzeit auswählen (2 Stunden, 4 Stunden oder 8 Stunden).
Bei aktiviertem Timer ist die Taste 🔒 und die jeweils gewählte Timerzeit weiß hinterleuchtet, bei deaktiviertem Timer erlöschen die LEDs.

Der Timer startet neu, wenn Sie eine andere Timerzeit auswählen.

- Nach Ablauf der eingestellten Timerzeit schaltet sich der Luftreiniger automatisch aus.

g) UV-C-Leuchte ein-/ausschalten

Durch das UV-C-Licht des integrierten UV-C-Leuchtmittels wird die durch den Luftreiniger strömende Luft desinfiziert. Viren, Bakterien und Keime werden dadurch unschädlich gemacht. Die Desinfektion geschieht innerhalb des Gehäuses, so dass keine gefährliche UV-C-Strahlung austreten kann.

• Schalten Sie den Luftreiniger ein und wählen Sie die gewünschte Betriebsart (Automatik-, Sleep- oder Timer-Modus).
• Mit der Taste 📄 lässt sich nun die UV-C-Leuchte ein- oder ausschalten.

Wenn die UV-C-Leuchte eingeschaltet ist, ist die Taste zur Kontrolle rot hinterleuchtet.

Vermeiden Sie es, die UV-C-Leuchte mehrfach schnell nacheinander ein- und auszuschalten. Dies kann die Lebensdauer verringern.

h) Betrieb ohne Partikelsensor

Bei allen vorangegangenen Betriebsarten ist immer der Partikelsensor aktiv und zeigt über den LED-Ring die Luftqualität an (Farbzuordnung siehe Tabelle in Kapitel 7. b).

Soll der Betrieb ohne den Partikelsensor erfolgen, so gehen Sie wie folgt vor:

• Schalten Sie den Luftreiniger ein.
- Wählen Sie die Lüftergeschwindigkeit oder stellen Sie den Timer ein, falls gewünscht. Sie können auch die UV-C-Leuchte einschalten.
- Mit der Taste Ⓞ lässt sich der Partikelsensor ausschalten (und auch wieder einschalten).

Bei ausgeschaltetem Partikelsensor erlischt die Beleuchtung der Taste, ebenso wird der LED-Ring zur Anzeige der Luftqualität abgeschaltet.

i) Anzeige-LED für Filterwechsel bzw. Filterreinigung

Oberhalb der Ein-/Aus-Taste liegt eine LED (12). Wenn die LED leuchtet, so müssen Sie den Filter auf Verschmutzungen kontrollieren bzw. reinigen oder austauschen. Beachten Sie hierzu das Kapitel 8. b).

Die Anzeige basiert auf der Betriebsdauer in Verbindung mit den Sensor-Daten des Partikelsensors.

Sofern die Staubbelastung am Aufstellungsort sehr gering ist, werden Sie nur wenig Staub am Filter sehen. In diesem Fall ist ein Austausch des Filters nicht erforderlich; es genügt, diesen mit einem Staubsauger und der Verwendung eines sauberen, weichen Pinsels vorsichtig zu reinigen.

Sie können die Betriebsdauer auch manuell zurücksetzen:

• Schalten Sie den Luftreiniger ein.
- Wenn die LED (12) nicht leuchtet, so halten Sie die Taste ⏻ für etwa 3 Sekunden gedrückt, bis sie aufleuchtet. Lassen Sie die Taste los.
- Halten Sie die Taste 📍 erneut für etwa 3 Sekunden gedrückt, bis die LED (12) erlischt. Die Betriebsdauer ist nun zurückgesetzt.

8. Wartung und Reinigung

a) Allgemein

Vor jeder Wartung oder Reinigung ist das Produkt auszuschalten und von der Netzspannung zu trennen, ziehen Sie den Netzstecker vollständig aus der Netzsteckdose.

Für eine Reinigung der Außenseite ist ein trockenes, faserfreies Tuch zu verwenden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, diese können zu Verfärbungen führen oder die Tastenbeschriftungen beschädigen.

Staub kann mit einem Staubsauger und einem langhaarigen, sauberen, weichen Pinsel entfernt werden.

Der Austausch bzw. die Reinigung des Luftfilters sowie der Austausch des UV-C-Leuchtmittels ist in den nachfolgenden Abschnitten erklärt. Weitere Wartungs- oder Reparaturarbeiten sind nur durch einen Fachmann oder eine Fachwerkstatt zulässig.

b) Entnehmen/Einsetzen des Filters

Gehen Sie in folgenden Schritten vor:

1 Schalten Sie den Luftreiniger aus und ziehen Sie den Netzstecker vollständig aus der Netzsteckdose.

2 Drehen Sie den Luftreiniger um 180° und stellen Sie ihn mit der Oberseite auf eine weiche Oberfläche, z.B. eine Decke.

Entriegeln Sie den Deckel auf der Unterseite, indem Sie ihn ein Stück nach links gegen den Uhrzeigersinn drehen.

3 Nehmen Sie den Deckel ab und ziehen Sie den Filter heraus.

Merken Sie sich die Orientierung (zum UV-C-Leuchtmittel hin ist eine tiefere Öffnung; nach außen hin sind zwei Textilstreifen, an denen der Filter herausgezogen werden kann).

4 Wenn der Filter nur leicht verstaubt ist, so kann er mit einem Staubsauger und einem sauberen, weichen Pinsel vorsichtig gereinigt werden.

Reinigen Sie außerdem die Ansaugöffnungen des Luftreinigers von Staub oder Haaren.

Bei stärkeren Verschmutzungen ist der Filter gegen einen neuen und baugleichen Filter auszutauschen.

Achten Sie beim Einsetzen des Filters auf die richtige Orientierung, zum UV-C-Leuchtmittel hin ist eine tiefere Öffnung im Filter (nach außen hin liegen zwei Textilstreifen, diese dienen dem leichteren Herausziehen des Filters).

Wenden Sie beim Einsetzen keine Gewalt an! Bei falschem Einsetzen des Filters wird das UV-C-Leuchtmittel zerstört!

5 Setzen Sie den Deckel wieder korrekt in den Luftreiniger ein und verriegeln Sie ihn durch eine Drehung nach rechts im Uhrzeigersinn, bis er hörbar einrastet.

Der Deckel kann nur dann aufgesetzt und geschlossen werden, wenn sich der Filter in der richtigen Orientierung im Luftreiniger befindet.

CLICK

6 Drehen Sie den Luftreiniger wieder um und stellen Sie ihn korrekt auf.

7 Stecken Sie den Netzstecker in eine ordnungsgemäße Netzsteckdose. Es ist ein leises Tonsignal hörbar; anschließend leuchten kurz alle LEDs im Bedienfeld auf und erlöschen dann wieder.

8 Berühren Sie kurz die Ein-/Aus-Taste ⏻, um den Luftreiniger einzuschalten. Als Bestätigung ist ein Tonsignal hörbar.

9 Wenn die LED (12) nach dem Filterwechsel und dem Einschalten leuchtet, so halten Sie die Taste ⏻ für etwa 3 Sekunden gedrückt, bis die LED erlischt. Dies setzt die interne Berechnung für die Filter-Kontrolle (bzw. den Filter-Austausch) wieder zurück.

10 Der Luftreiniger ist nun betriebsbereit.

Achtung!

Der Luftreiniger ist mit einem Sicherheitsschalter ausgerüstet. Das UV-C-Leuchtmittel lässt sich nur dann aktivieren, wenn ein Filter korrekt eingesetzt ist. Der Sicherheitsschalter wird durch einen Ring am Filter betätigt.

Versuchen Sie niemals, den Sicherheitsschalter mit Gegenständen o.ä. zu betätigen, zu überbrücken oder anderweitig in seiner Funktion zu behindern. Es besteht andernfalls die Gefahr, dass UV-C-Strahlung unkontrolliert austritt. Dies führt zu Augen- oder Hautschädigungen!

c) Austausch des UV-C-Leuchtmittels

Gehen Sie in folgenden Schritten vor:

1 Schalten Sie den Luftreiniger aus und ziehen Sie den Netzstecker vollständig aus der Netzsteckdose.

2 Drehen Sie den Luftreiniger um 180° und stellen Sie ihn mit der Oberseite auf eine weiche Oberfläche, z.B. eine Decke.

Entriegeln Sie den Deckel auf der Unterseite, indem Sie ihn ein Stück nach links gegen den Uhrzeigersinn drehen.

3 Nehmen Sie den Deckel ab und ziehen Sie den Filter heraus.

Merken Sie sich die Orientierung (zum UV-C-Leuchtmittel hin ist eine tiefere Öffnung; nach außen hin sind zwei Textilstreifen, an denen der Filter herausgezogen werden kann).

Wir empfehlen Ihnen, gleichzeitig den Filter auf Verschmutzungen zu kontrollieren und ggf. zu reinigen, siehe Kapitel 8. b).

4 Vor einem Wechsel eines defekten Leuchtmittels muss dieses vollständig abgekühlt sein. Prüfen vorsichtig Sie es vor dem Anfassen und Herausziehen, ob es noch heiß ist. Verwenden Sie ggf. Schutzhandschuhe oder ein Tuch.

Ziehen Sie das Leuchtmittel heraus und ersetzen Sie es durch ein exakt baugleiches UV-C-Leuchtmittel (gleicher Typ, gleiche Bauform, gleiche elektrische und optische Daten).

Wenden Sie beim Wechseln keine Gewalt an.

Berühren Sie das neue Leuchtmittel nicht mit bloßen Fingern. Verwenden Sie beispielsweise ein sauberes Stofftuch. Fingerabdrücke bzw. Rückstände am Glas des Leuchtmittels können durch die Hitzeeinwirkung zu Eintrübungen am Glas führen, wodurch sich die UV-C-Strahlung verringert und somit die Desinfektionsleistung beeinträchtigt werden kann.

niemals ein anderes Leuchtmittel eingesetzt werden (z.B. mit höherer Leistung). Dies kann nicht nur zur Beschädigung des Luftreinigers führen, sondern auch zum Austritt gefährlicher UV-C-Strahlung.

5 Setzen Sie den Filter ein.

Achten Sie beim Einsetzen des Filters auf die richtige Orientierung, zum UV-C-Leuchtmittel hin ist eine tiefere Öffnung im Filter (nach außen hin liegen zwei Textilstreifen, diese dienen dem leichteren Herausziehen des Filters).

Wenden Sie beim Einsetzen keine Gewalt an! Bei falschem Einsetzen des Filters wird das UV-C-Leuchtmittel zerstört!

6 Setzen Sie den Deckel korrekt in den Luftreiniger ein und verriegeln Sie ihn durch eine Drehung nach rechts im Uhrzeigersinn, bis er hörbar einrastet.

Der Deckel kann nur dann aufgesetzt und geschlossen werden, wenn sich der Filter in der richtigen Orientierung befindet.

CLICK

7 Drehen Sie den Luftreiniger wieder um und stellen Sie ihn korrekt auf.

8 Stecken Sie den Netzstecker in eine ordnungsgemäße Netzsteckdose. Es ist ein leises Tonsignal hörbar; anschließend leuchten kurz alle LEDs im Bedienfeld auf und erlöschen dann wieder.

9 Der Luftreiniger ist nun betriebsbereit.

Achtung!

reiniger ist mit einem Sicherheitsschalter ausgerüstet. Das UV-C-Leuchtmittel lässt sich nur dann aktivieren, wenn ein Filter korrekt eingesetzt ist. Der Sicherheitsschalter wird durch einen Ring am Filter betätigt.

Versuchen Sie niemals, den Sicherheitsschalter mit Gegenständen o.ä. zu betätigen, zu überbrücken oder anderweitig in seiner Funktion zu behindern. Es besteht andernfalls die Gefahr, dass UV-C-Strahlung unkontrolliert austritt. Dies führt zu Augen- oder Hautschädigungen!

Achtung, Gefahr!

Verwenden Sie ein UV-C-Leuchtmittel niemals als Ersatz für ein herkömmliches Leuchtmittel zur Raumbeleuchtung. Ungeschützt führt UV-C-Strahlung zu Augen- oder Hautschädigungen!

9. Störungsbeseitigung

Der Luftreiniger lässt sich nicht einschalten

- Prüfen Sie die Spannungs-/Stromversorgung; ist die Netzsteckdose (z.B. an einer Steckdosenleiste) ausgeschaltet?

Luftmenge bei Betrieb ist zu gering

- Überprüfen Sie den Filter; reinigen Sie ihn bzw. tauschen Sie ihn aus. Reinigen Sie außerdem die Luftansaugöffnungen des Luftreinigers, siehe Kapitel 8. b).

- Wählen Sie eine höhere Geschwindigkeitsstufe.

Reinigungsleistung zu gering

• Der Luftreiniger ist für Räume bis etwa 30 m² geeignet.

- Die Staubbelastung im Raum ist zu hoch. Der Luftreiniger ist nur für Räume mit normaler Staubbelastung (z.B. Wohnräume) geeignet, jedoch nicht für Arbeiten mit Maschinen o.ä. (z.B. Schleifarbeiten).

- Überprüfen Sie den Filter; reinigen Sie ihn bzw. tauschen Sie ihn aus. Reinigen Sie außerdem die Luftansaugöffnungen des Luftreinigers, siehe Kapitel 8. b).

UV-C-Leuchtmittel funktioniert nicht

- Tauschen Sie das UV-C-Leuchtmittel gegen ein neues aus. Es darf nur ein exakt baugleiches UV-C-Leuchtmittel (gleicher Typ, gleiche Bauform, gleiche elektrische und optische Daten) verwendet werden.

- Der Filter ist nicht korrekt eingesetzt oder es befindet sich kein Filter im Luftreiniger. Der Luftreiniger ist mit einem Sicherheitsschalter ausgerüstet. Das UV-C-Leuchtmittel lässt sich nur dann aktivieren, wenn ein Filter korrekt eingesetzt ist. Der Sicherheitsschalter wird durch einen Ring am Filter betätigt.

Achtung!

Versuchen Sie niemals, den Sicherheitsschalter mit Gegenständen o.ä. zu betätigen, zu überbrücken oder anderweitig in seiner Funktion zu behindern. Es besteht andernfalls die Gefahr, dass UV-C-Strahlung unkontrolliert austritt. Dies führt zu Augen- oder Hautschädigungen!

Der Lüfter dreht sich nicht, es sind ungewöhnliche Geräusche hörbar

- Der Lüfter wird von einem Gegenstand blockiert oder in seiner normalen Funktion behindert (z.B. wenn ein Gegenstand von oben in den Luftreiniger hineingefallen ist). Verwenden Sie das Produkt nicht mehr, sondern schalten Sie es aus und trennen Sie es von der Spannungs-/Stromversorgung. Lassen Sie es anschließend von einem Fachmann prüfen.

Der Luftreiniger gibt einen Dauerpiepton aus

- Verwenden Sie das Produkt nicht mehr, sondern schalten Sie es aus und trennen Sie es von der Spannungs-/Stromversorgung. Lassen Sie es anschließend von einem Fachmann prüfen.

10. Entsorgung

Das Symbol für die getrennte Erfassung von Elektro- und Elektronik geräten stellt eine durchge strichene Abfalltonne auf Rädern dar. Es weist auf das Verbot der Entsorgung über den Hausmüll (unsortierter Siedlungsabfall) hin.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

11. Technische Daten

Betriebsspannung....220 - 240 V/AC, 50 - 60 Hz

Leistungsaufnahme ....Betrieb: max. 26 W, Standby: <0,8 W

Schutzklasse ......II

Lüftergeschwindigkeiten....4 (Stufe I, II, III und Sleep-Modus)

Timer-Betrieb......ja, 2h, 4h oder 8h

UV-C-Leuchtmittel ....3 W, 11 V, Sockel G9, Typ UV-10V3W-G9, Best.-Nr. 2498117

Filtertyp....HEPA-Kombifilter, Best.-Nr. 2484385

Luftdurchsatz....max. 250 m³/h

Geräuschpegel 28 - 49 dB, je nach Lüftergeschwindigkeit

Empfohlene Raumgröße ......bis 30 m²

Betriebsort ....Trockene Innenräume

Umgebungsbedingungen ....Betrieb: Temperatur -5 bis +42 °C, Luftfeuchte <=85% relativ, nicht kondensierend

Lagerung: Temperatur -25 bis +65 °C, Luftfeuchte <=85% relativ, nicht kondensierend

Abmessungen....233 x 400 mm (∅ x H)

Gewicht.....ca. 3,65 kg

Page

d) Automatische modus

11. Technische gegevens
