Produkttyp	2-Wege-Komponentensystem
Maximale Leistung	100 W
Nennleistung	50 W RMS
Empfindlichkeit	87 dB (2,83 V/1 m)
Frequenzgang	150 Hz - 20 kHz
Impedanz	4 Ω
Mitteltöner	100 mm (4")
Hochtöner	Aluminium-Umkehrkalotte
Einbautiefe	33,8 mm
Membran	Flax®
Schwingspulendurchmesser	25 mm
Magnet	Neodym
Sicke	Butyl
Frequenzweiche	Integriert
Erforderliches Installationsmaterial	Bohrmaschine (Bohrer Ø10), Inbusschlüssel, Torx-Schraubendreher, flacher Torx-Schlüssel, Kunststoff-Demontagewerkzeug
Pflege	Trocken abstauben; Grill mit feuchtem Tuch reinigen; keine Lösungsmittel verwenden
Einspielzeit	Etwa 20 Stunden bei mittlerer Lautstärke, um die Leistung zu stabilisieren
Gesetzliche Garantie (Frankreich)	2 Jahre ab Kaufdatum

Häufig gestellte Fragen - Inside IS T3Y 100 FOCAL

Wie installiere ich das IS T3Y 100 Kit in meinem Auto?

Befolgen Sie die Anweisungen in der Bedienungsanleitung: Trennen und demontieren Sie die Originallautsprecher, montieren Sie dann die Focal-Lautsprecher in den vorgesehenen Positionen. Verwenden Sie das mitgelieferte Verdrahtungsdiagramm, um die Hochtöner gemäß der Konfiguration Ihres Fahrzeugs anzuschließen (V1, V2 oder V3). Video-Tutorials sind online verfügbar.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen: eine Bohrmaschine mit einem Bohrer von 10 mm Durchmesser, einen Inbusschlüssel, einen Torx-Schraubendreher, einen flachen Torx-Schlüssel (Höhe ≈1 cm) und ein Kunststoffwerkzeug zum Demontieren der Türverkleidungen.

Was ist die maximale Leistung dieses Kits?

Die maximale Leistung beträgt 100 W, mit einer Nennleistung von 50 W RMS. Die Impedanz beträgt 4 Ω.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein trockenes Tuch zum Entstauben. Wenn der Grill verschmutzt ist, verwenden Sie ein feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Reinigungsmittel, Alkohol, ätzende Substanzen, Schaber oder Scheuermittel.

Gibt es eine Einspielzeit?

Ja, die Lautsprecher benötigen eine Einspielzeit. Um den Einspielprozess zu beschleunigen, lassen Sie die Lautsprecher etwa 20 Stunden bei mittlerer Lautstärke laufen. Danach stabilisieren sich die Leistungen.

Kann ich dieses Kit selbst installieren oder brauche ich einen Fachmann?

Die Installation kann von einem erfahrenen Heimwerker durchgeführt werden, aber Focal empfiehlt, einen qualifizierten Fachmann hinzuzuziehen, um Sicherheit und Einhaltung der Normen zu gewährleisten, insbesondere bei der Befestigung am Fahrgestell.

Was ist die Garantie für dieses Focal-Produkt?

In Frankreich beträgt die gesetzliche Gewährleistung 2 Jahre ab Kaufdatum. Für andere Länder gelten die Bedingungen des örtlichen Händlers. Registrieren Sie Ihr Produkt auf www.focal.com/garantie.

Kann ich das Kit mit einem originalen Verstärker verwenden?

Ja, die Impedanz von 4 Ω ist mit den meisten Verstärkern kompatibel. Stellen Sie sicher, dass die RMS-Leistung des Verstärkers 50 W pro Kanal nicht übersteigt, um Schäden an den Lautsprechern zu vermeiden.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Produkt nicht mit dem Hausmüll. Bringen Sie es zu einer Sammelstelle oder zu Ihrem Händler für ein ordnungsgemäßes Recycling. Informationen zu Sammelstellen finden Sie auf www.quefairedemesdechets.fr.

Was tun bei Problemen oder Störungen?

Kontaktieren Sie Ihren Focal-Händler. Wenn das Produkt unter Garantie steht, wird es repariert oder ersetzt. Andernfalls erhalten Sie einen Reparaturkostenvoranschlag. Öffnen Sie das Produkt nicht selbst.

BEDIENUNGSANLEITUNG Inside IS T3Y 100 FOCAL

Manuel d'utilisation / User Manual / Gebrauchsanleitung /

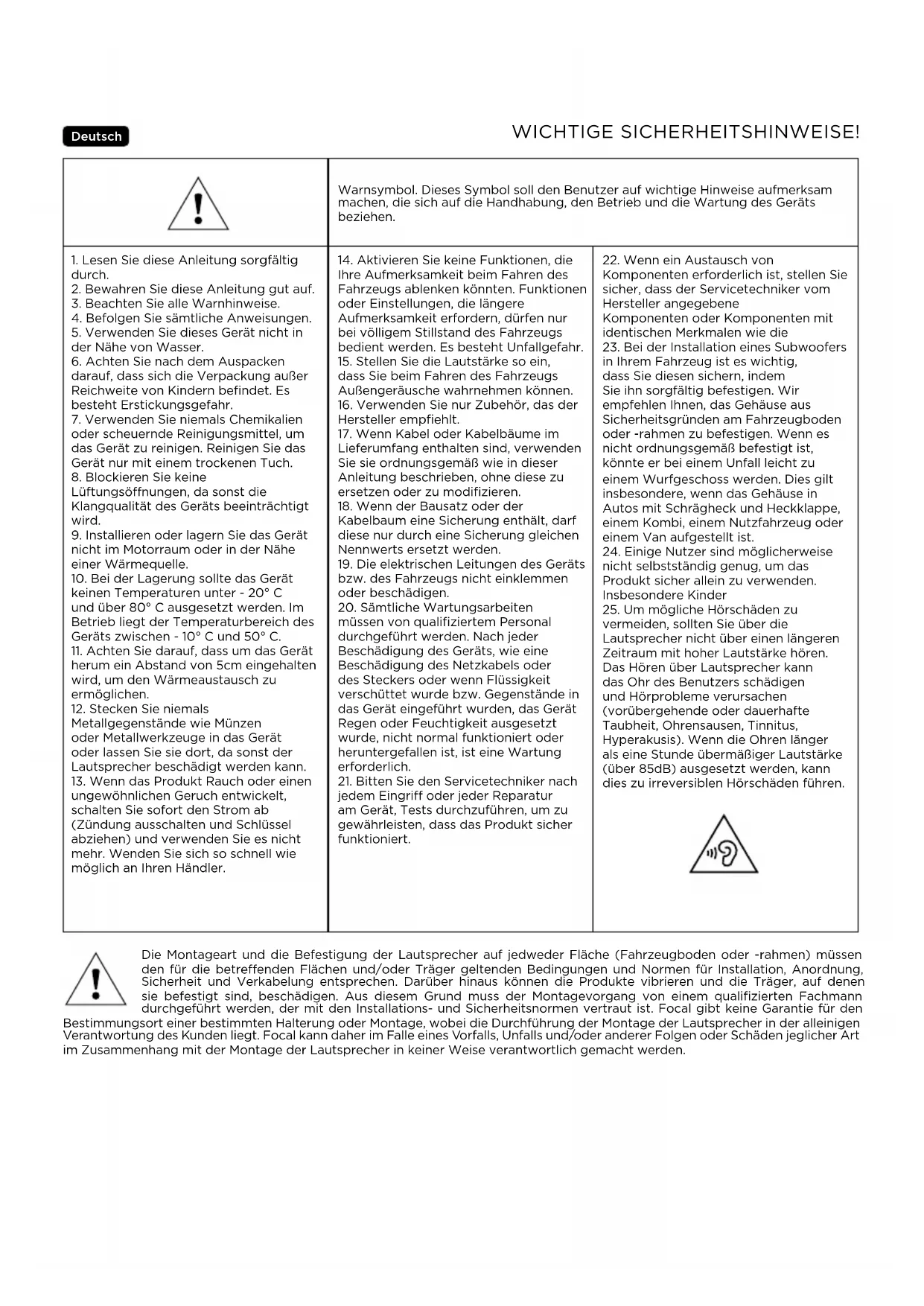

	Warnsymbol. Dieses Symbol soll den Benutzer auf wichtige Hinweise aufmerksam machen, die sich auf die Handhabung, den Betrieb und die Wartung des Geräts beziehen.
1. Lesen Sie diese Anleitung sorgfältig durch.2. Bewahren Sie diese Anleitung gut auf.3. Beachten Sie alle Warnhinweise.4. Befolgen Sie sämtliche Anweisungen.5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.6. Achten Sie nach dem Auspacken darauf, dass sich die Verpackung außer Reichweite von Kindern befindet. Es besteht Erstickungsgefahr.7. Verwenden Sie niemals Chemikalien oder scheuernde Reinigungsmittel, um das Gerät zu reinigen. Reinigen Sie das Gerät nur mit einem trockenen Tuch.8. Blockieren Sie keine Lüftungsöffnungen, da sonst die Klangqualität des Geräts beeinträchtigt wird.9. Installieren oder lagern Sie das Gerät nicht im Motorraum oder in der Nähe einer Wärmequelle.10. Bei der Lagerung sollte das Gerät keinen Temperaturen unter - 20°C und über 80°C ausgesetzt werden. Im Betrieb liegt der Temperaturbereich des Geräts zwischen - 10°C und 50°C.11. Achten Sie darauf, dass um das Gerät herum ein Abstand von 5cm eingehalten wird, um den Wärmeaustausch zu ermöglichen.12. Stecken Sie niemals Metallgegenstände wie Münzen oder Metallwerkzeuge in das Gerät oder lassen Sie sie dort, da sonst der Lautsprecher beschädigt werden kann.13. Wenn das Produkt Rauch oder einen ungewöhnlichen Geruch entwickelt, schalten Sie sofort den Strom ab (Zündung ausschalten und Schlüssel abziehen) und verwenden Sie es nicht mehr. Wenden Sie sich so schnell wie möglich an Ihren Händler.	14. Aktivieren Sie keine Funktionen, die Ihre Aufmerksamkeit beim Fahren des Fahrzeugs ablenken könnten. Funktionen oder Einstellungen, die längere Aufmerksamkeit erfordern, dürfen nur bei völligem Stillstand des Fahrzeugs bedient werden. Es besteht Unfallgefahr.15. Stellen Sie die Lautstärke so ein, dass Sie beim Fahren des Fahrzeugs Außengeräusche wahrnehmen können.16. Verwenden Sie nur Zubehör, das der Hersteller empfiehlt.17. Wenn Kabel oder Kabelbäume im Lieferumfang enthalten sind, verwenden Sie sie ordnungsgemäß wie in dieser Anleitung beschrieben, ohne diese zu ersetzen oder zu modifizieren.18. Wenn der Bausatz oder der Kabelbaum eine Sicherung enthält, darf diese nur durch eine Sicherung gleichen Nennwerts ersetzt werden.19. Die elektrischen Leitungen des Geräts bzw. des Fahrzeugs nicht einklemmen oder beschädigen.20. Sämtliche Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden. Nach jeder Beschädigung des Geräts, wie eine Beschädigung des Netzkabels oder des Steckers oder wenn Flüssigkeit verschüttet wurde bzw. Gegenstände in das Gerät eingeführt wurden, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist, ist eine Wartung erforderlich.21. Bitten Sie den Servicetechniker nach jedem Eingriff oder jeder Reparatur am Gerät, Tests durchzuführen, um zu gewährleisten, dass das Produkt sicher funktioniert.	22. Wenn ein Austausch von Komponenten erforderlich ist, stellen Sie sicher, dass der Servicetechniker vom Hersteller angegebene Komponenten oder Komponenten mit identischen Merkmalen wie die 23. Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es wichtig, dass Sie diesen sichern, indem Sie ihn sorgfältig befestigen. Wir empfehlen Ihnen, das Gehäuse aus Sicherheitsgründen am Fahrzeugboden oder -rahmen zu befestigen. Wenn es nicht ordnungsgemäß befestigt ist, könnte er bei einem Unfall leicht zu einem Wurfgeschoss werden. Dies gilt insbesondere, wenn das Gehäuse in Autos mit Schrägheck und Heckklappe, einem Kombi, einem Nutzfahrzeug oder einem Van aufgestellt ist.24. Einige Nutzer sind möglicherweise nicht selbstständig genug, um das Produkt sicher allein zu verwenden. Insbesondere Kinder25. Um mögliche Hörschäden zu vermeiden, sollten Sie über die Lautsprecher nicht über einen längeren Zeitraum mit hoher Lautstärke hören. Das Hören über Lautsprecher kann das Ohr des Benutzers schädigen und Hörprobleme verursachen (vorübergehende oder dauerhafte Taubheit, Ohrensausen, Tinnitus, Hyperakusis). Wenn die Ohren länger als eine Stunde übermäßiger Lautstärke (über 85dB) ausgesetzt werden, kann dies zu irreversiblen Hörschäden führen.

Die Montageart und die Befestigung der Lautsprecher auf jedweder Fläche (Fahrzeugboden oder -rahmen) müssen den für die betreffenden Flächen und/oder Träger geltenden Bedingungen und Normen für Installation, Anordnung, Sicherheit und Verkabelung entsprechen. Darüber hinaus können die Produkte vibrieren und die Träger, auf denen sie befestigt sind, beschädigen. Aus diesem Grund muss der Montagevorgang von einem qualifizierten Fachmann durchgeführt werden, der mit den Installations- und Sicherheitsnormen vertraut ist. Focal gibt keine Garantie für den

Bestimmungsort einer bestimmten Halterung oder Montage, wobei die Durchführung der Montage der Lautsprecher in der alleinigen Verantwortung des Kunden liegt. Focal kann daher im Falle eines Vorfalls, Unfalls und/oder anderer Folgen oder Schäden jeglicher Art im Zusammenhang mit der Montage der Lautsprecher in keiner Weise verantwortlich gemacht werden.

Zur Erleichterung der Focal-JMlab-Garantie können Sie Ihr Produkt ab sofort online registrieren:www.focal.com/garantie

Sie haben soeben ein Focal-Produkt erworben, und wir möchten uns bei Ihnen dafür bedanken. Willkommen in unserer Welt der hohen Wiedergabequalität. Innovation, Tradition, Exzellenz und Genuss sind unsere Werte; und es ist unser einziges Ziel, Ihnen ein reines, treues und reichhaltiges Klangvergnügen zu vermitteln. Um den vollen Leistungsumfang dieses Produkts zu entdecken, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren.

Beachten Sie zu Ihrer eigenen Sicherheit die in dieser Gebrauchsanleitung erwähnten Montageanweisungen.

Erforderliches Material

• Bohrmaschine (Bohrer mit Durchmesser 10);
• Schraubendreher mit Innensechskantkopf;
  • Torx-Schraubendreher;
• Ultra-flacher Schlüssel mit Torx-Aufsatz (Gesamthöhe ca. 1cm);
• Kunststoffwerkzeug zur Demontage von Türbeschlägen.

Wichtige Empfehlungen

Diese Lautsprecher sind für eine Montage am Originalstandort konzipiert, es ist darauf zu achten, dass genügend Platz zwischen Lautsprecher und Schutzgitter vorhanden ist.

• Halten Sie die Lautsprecher beim Zuschnitt von Metallspänen und Staub fern.
• Führen Sie eine gründliche Reinigung durch, bevor Sie mit der Montage der Lautsprecher beginnen.
• Achten Sie darauf, dass keine Gegenstände durch das Schutzgitter gelangen, da dies die Lautsprecher beschädigen könnte.
• Verwenden Sie die Steckverbindung, um die elektrische Verbindung zu trennen. Ziehen Sie nicht an den Drähten.
• Das Aus- und Einrasten der einzelnen Teile muss vorsichtig erfolgen.
• Übermäßige Kraft kann sie beschädigen.

Positionierung des Produkts

Die Lautsprecher der Serie wurden für höchstmögliche Klangtreue bei der Wiedergabe aller Musikarten entwickelt. Wir empfehlen jedoch die Beachtung folgender einfacher Regeln, um optimale Leistung, tonale Balance und ein realistisches Klangbild zu gewährleisten. Es wird empfohlen, die Lautsprecher des Sets an den dafür vorgesehenen OEM-Stellen zu platzieren (Abb. 1 und 2).

Installation

Die Verkabelung der Lautsprecher des IS T3Y 100 Sets ist abhängig von der Konfiguration Ihres Fahrzeugs.

• V1: Keine Verbindung zwischen Hochtöner und Fahrzeug (Abb. A)
• V2: Hochtöner nicht aktiviert, Hochtöner-Anschluss im Fußraum (Abb. B)
• V3: (Abb. C)
- Ermitteln Sie die Position Ihres Mitteltöners und bei einem Set mit zwei getrennten Wegen auch die Ihres Hochtöners.
- Trennen Sie die Originallautsprecher vorsichtig ab und bauen Sie sie aus.
- Montieren Sie die Focal-Lautsprecher in den Originalpositionen Ihres Fahrzeugs und schließen Sie sie dann an.

Die Einbaudetails können je nach Modell variieren (siehe Tabelle). Wir empfehlen Ihnen, sich unsere Online-Einbau-Tutorials anzusehen. Um die Leistung Ihrer Anlage zu verbessern und störende Geräusche zu unterdrücken, empfehlen wir die Verwendung des akustischen Dämpfungsmittels „B.A.M.“, das von Focal vertrieben wird.

BESONDERE VORSICHTSMASSNAHMEN

Türbeschläge

Nach der Demontage des Türbeschlags darf dieser nicht direkt auf den Boden gelegt werden. Er muss auf einer erhöhten Unterlage positioniert werden, da er sonst beschädigt werden kann oder die Kabel beschädigt werden können.

Armaturenbrett

Achten Sie beim Anbringen der Schraubenaufnahmen darauf, dass die Schrauben nicht herausrutschen. Es besteht zwar keine spezielle Gefahr, doch es ist schwer, sie wiederzuerlangen. Wenn Sie Ersatzschrauben benötigen, benötigen Sie Blechschrauben mit einem Durchmesser von 5 mm und einer Länge von 15 mm (M5x15).

Fußraum

Achten Sie darauf, dass Sie keine andere als die erforderliche Verkabelung berühren. Der Filter darf nur im Fußraum untergebracht werden. Achten Sie beim Wiederabdecken des Fußraums darauf, dass Sie die Verkleidung wieder korrekt einsetzen, sodass sie die Dichtung abdeckt.

Pflege

Zur Pflege der IW T3Y 200, ICC T3Y 100, IS T3Y 100 und IC T3Y 100 Lautsprecher müssen diese lediglich mit einem trockenen Tuch abgestaubt werden. Falls Flecken auf das Schutzgitter kommen, ein feuchtes Tuch verwenden. Verwenden Sie zum Reinigen der Lautsprecheroberfläche niemals Lösungsmittel, Reinigungsmittel, Alkohol ätzende Produkte oder Scheuerbürsten bzw. Scheuermittel.

Einspielzeit

Die IW T3Y 200, ICC T3Y 100, IS T3Y 100 und IC T3Y 100 Lautsprecher sind komplexe mechanische Bauteile, die eine gewisse Zeit benötigen, um eine optimale Performance zu bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen, empfehlen wir, etwa zwanzig Stunden Musik auf mittlerer Lautstärke über die Lautsprecher abzuspielen. Nachdem sich die mechanischen Eigenschaften der Lautsprecher vollständig stabilisiert haben, können Sie das gesamte klangliche Potenzial Ihrer Produkte genießen.

Garantiebedingungen

Alle Focal-Produkte werden von einer Garantie abgedeckt, die von der offiziellen Focal-Vertriebsgesellschaft Ihres Landes ausgearbeitet wurde. Diese kann Ihnen weiterführende Informationen zu den Garantiebedingungen zur Verfügung stellen. Die Garantie umfasst mindestens die Bedingungen, die vom Gesetzgeber des Landes, in dem der Original-Kaufbeleg ausgestellt wurde, eingeräumt werden.

Ordnungsgemäße Entsorgung des Produkts.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt innerhalb der EU nicht mit anderen Haushaltsabfällen entsorgt werden darf.

Als Präventivmaßnahme für die Umwelt und die menschliche Gesundheit muss auf eine verantwortungsbewusste Wiederverwertung zur Förderung der Wiederverwendung von materiellen Ressourcen geachtet werden. Für die Rückgabe von Gebrauchtgeräten verwenden Sie bitte zur Verfügung stehende Rückgabe- und Recyclingsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben. Letzterer kann das Gerät sicher dem Wertstoffkreislauf zuführen.
