Marke	Rockford Fosgate
Modell	Power T5002
Produkttyp	4-Kanal-Verstärker
Nennleistung (RMS) @ 4 Ω	50 W x 4
Nennleistung (RMS) @ 2 Ω	100 W x 4
Nennleistung (RMS) @ 1 Ω	200 W x 4
Brückenleistung @ 4 Ω	200 W x 2
Brückenleistung @ 2 Ω	400 W x 2
Abmessungen (H x B x T)	6,60 x 32,51 x 58,42 cm
Gewicht	4,5 kg (geschätzt)
Stromversorgung	10,5 bis 15,5 V DC
Sicherungskapazität Verstärker	150 A / ANL
Hochpass-/Tiefpass-/Vollbereichsfilter	Variabel 40-400 Hz (x1) oder 400-4000 Hz (x10)
Filterflanke	12 dB/Oktave Butterworth oder 24 dB/Oktave Linkwitz-Riley
Infraschallfilter	28 Hz, 12 dB/Oktave, wählbar
Bassfernbedienung	Para-Punch, Verstärkung 0 bis +18 dB, Mittenfrequenz 35-70 Hz
Signal-Rausch-Abstand	80 dB(A) @ 2 V RMS
Eingangsimpedanz	10 kΩ
Schutz	Kurzschluss, thermisch, Überlast (NOMAD)
Eingänge	Stereo-RCA (2-Kanal oder 4-Kanal)
Ausgänge	Lautsprecher (platinierte Klemmen), gefilterter Vorverstärkerausgang
Kühlung	Variabler 3-Stufen-Lüfter + Aluminium-Kühlkörper
Garantie	2 Jahre (POWER Verstärker)

Häufig gestellte Fragen - Power T5002 Rockford Fosgate

Wie schließe ich den Verstärker Power T5002 an?

Trennen Sie die Batterie. Verbinden Sie das Stromkabel (B+) mit der Batterie über eine Sicherung innerhalb von 45,7 cm. Verbinden Sie die Masse (GND) mit einer sauberen Metallfläche des Fahrgestells. Verbinden Sie das REM-Kabel mit einer geschalteten 12-V-Quelle. Schließen Sie die RCA-Kabel und die Lautsprecher unter Beachtung der Polarität an.

Was tun, wenn die Schutz-LED (gelb) leuchtet?

Dies weist auf einen Kurzschluss oder eine zu niedrige Impedanz hin. Überprüfen Sie die Lautsprecheranschlüsse und messen Sie die Impedanz. Korrigieren Sie ggf. die Verkabelung oder verwenden Sie Lautsprecher mit höherer Impedanz.

Wie stelle ich die Verstärkung des Verstärkers ein?

Stellen Sie die Verstärkung auf Minimum. Erhöhen Sie die Lautstärke der Quelle bis zur Verzerrung, reduzieren Sie sie dann leicht. Erhöhen Sie die Verstärkung des Verstärkers, bis die gewünschte Lautstärke ohne Verzerrung erreicht ist.

Welche Funktion hat der Infraschallfilter?

Der Infraschallfilter (28 Hz) eliminiert sehr tiefe Frequenzen, schützt den Subwoofer und verbessert die Leistung. Aktivieren Sie ihn, wenn Sie ein Gehäuse mit Bassreflexrohr verwenden.

Wie verwende ich die Para-Punch Bassfernbedienung?

Die Fernbedienung wird über ein RJ-45-Kabel angeschlossen. Der linke Knopf steuert die Bassverstärkung (0 bis +18 dB), der rechte stellt die Mittenfrequenz ein (35-70 Hz). Übermäßige Verstärkung kann den Lautsprecher beschädigen.

Kann ich zwei Verstärker in Kaskade schalten?

Ja, verwenden Sie den PASS-THRU-Ausgang (Verstärker-Erweiterung), um einen zweiten Verstärker ohne zusätzliche RCA-Kabel anzuschließen. Stellen Sie den Ausgangsfilter nach Bedarf ein (HP, AP oder LP).

Welche Sicherungstypen soll ich verwenden?

Der Verstärker verwendet eine ANL-Sicherung mit 150 A. Die Batteriesicherung (extern, nicht im Lieferumfang) sollte für den T8004 150 A und für den T15004 250 A betragen. Verwenden Sie immer den gleichen Typ.

Wie installiere ich die Bassfernbedienung im Armaturenbrett?

Schneiden Sie ein Loch von 5 x 2,2 cm in die Platte (max. Dicke 0,9 cm). Führen Sie das Kabel durch, schließen Sie es an und drücken Sie die Fernbedienung bis zum Einrasten hinein.

Was tun, wenn der Verstärker nach einigen Minuten ausgeht?

Dies ist wahrscheinlich auf Überhitzung zurückzuführen. Überprüfen Sie die Belüftung: Der Verstärker benötigt mindestens 2,54 cm Abstand um den Kühlkörper. Stellen Sie sicher, dass die Lautsprecherimpedanz nicht zu niedrig ist.

Wie konfiguriere ich die Filter für Frontlautsprecher und einen Subwoofer?

Für die Frontlautsprecher verwenden Sie den Hochpassfilter (HP), um tiefe Frequenzen abzuschneiden. Für den Subwoofer verwenden Sie den Tiefpassfilter (LP). Stellen Sie die Trennfrequenz auf etwa 80-100 Hz ein. Die Flanke kann 12 dB/Oktave oder 24 dB/Oktave betragen.

BEDIENUNGSANLEITUNG Power T5002 Rockford Fosgate

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden.

Seriennummer: ____

Modellnummer: ____

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise....3

Designcharakteristiken 4-5

Einbau 5-10

Einbauüberlegungen. 5

Befestigungsstellen. 6

Batterie und Aufladung 7

Verkabelung des Systems ..... 7

Betrieb 11-13

Para-Punchbass-Fernbedienung. . . . . . . . 11

Lautstärke einstellen ..... 12

Crossover-Frequenz einstellen ..... 12

Multiplikationsschalter (Crossover) ..... 12

Crossover-Vorverstärkerausgang ..... 13

Infraschallfilter 13

Fehlerbeseitigung....13-14

Technische Daten 14

Informationen zur beschränkten Garantie15

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

WARNUNG: RISIKO DES ELEKTRISCHEN SCHOCKS. Seien Sie bei der Handhabe oder dem Anschließen von Lautsprechern äußerst vorsichtig. Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen. Lesen Sie vor dem Anschließen die Anweisungen in dieser Anleitung gründlich durch.

VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung. Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell T8004 oder TI5004

Power-Vierkanalverstärker

Einbau- und Bedienungsanleitung

Befestigungszubehör

Para-Punchbass-Fernbedienungsset mit Kabel

Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im Fahrzeug nötig ist.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet.

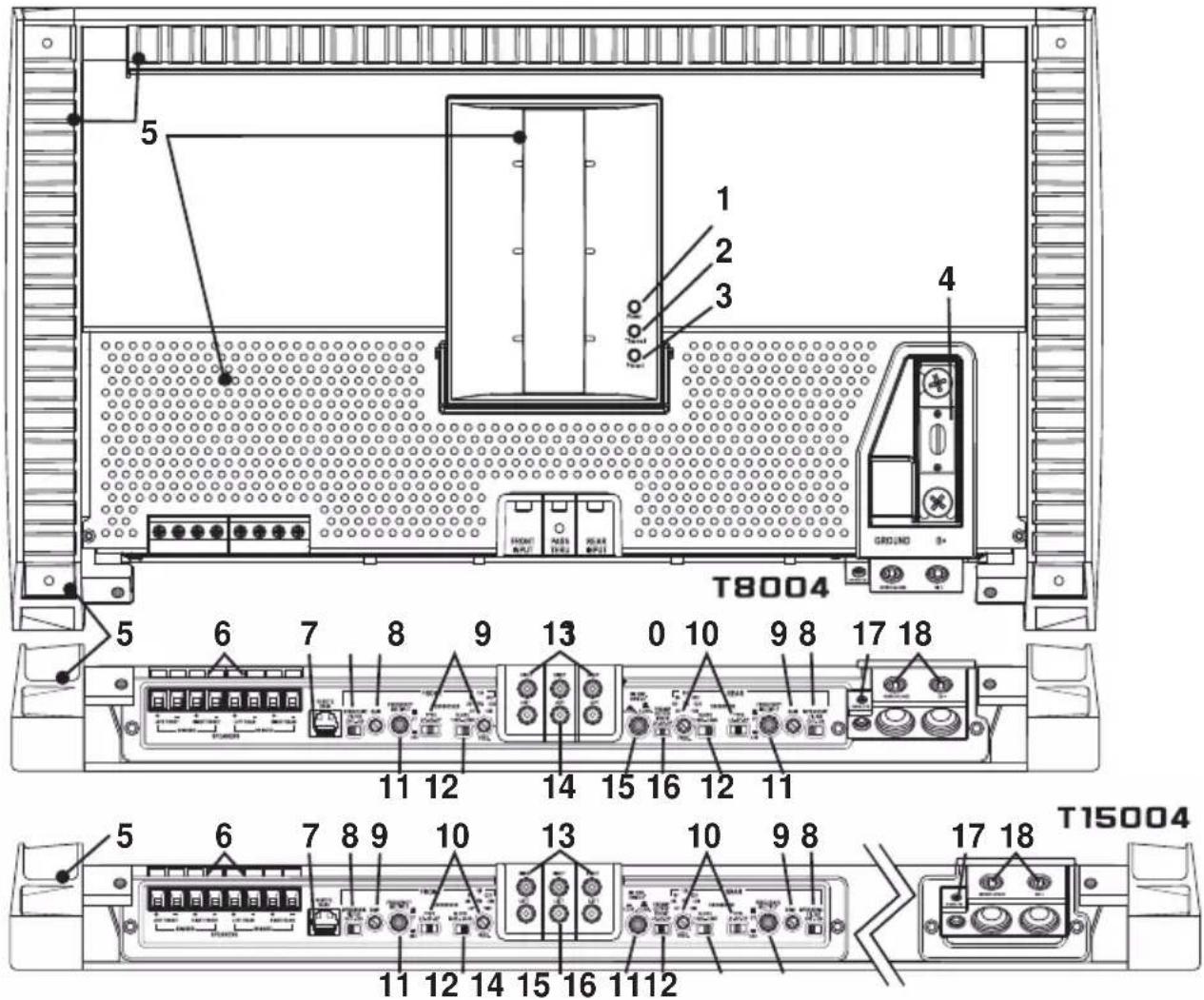

T8004 T15004

1. Betriebs-LED (Oberseite des Geräts) – Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts) – Diese rote LED leuchtet auf, wenn der Verstärker die dritte Stufe des thermalen Schutzes erreicht hat. Wenn dies eintritt, schaltet sich der Verstärker zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts) – Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird. Wenn dies eintritt, schaltet sich der Verstärker automatisch aus.
4. Sicherungen – Diese ANL-Sicherungen sind bei Ausfall leicht zugänglich. Sicherungen müssen stets mit dem gleichen Typ und Bemessungsstrom ersetzt werden. Der Bemessungsstrom ist in den Technischen Daten aufgeführt.
5. Dreistufige Konvektionskühlung – Die dreistufige thermale Konstruktion besteht aus einem variablen Ventilator mit drei Geschwindigkeiten, einem integrierten PCB-Plenum und fokusierter Massehitzeverteilung unter Benutzung eines höchst effizienten Kühlkörpers aus Gussaluminium. Diese überragende Konstruktion hält die internen Komponenten des Verstärkers kühl, maximiert das Potential des Verstärkers, reduziert Verzerrung und erhöht die Effizienz.
6. Lautsprecherausgänge – Die hochbelastbaren, vernickelten Klemmanschlüsse (+ und -) nehmen Kabel der Stärken 8 bis 18 AWG auf.

WARNUNG

RISIKO DES ELEKTRISCHEN SCHOCKS. Seien Sie bei der Handhabe und dem Anschließen von Lautsprechern äußerst vorsichtig. Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen. Gewährleisten Sie stets, dass der Verstärker ausgeschaltet oder von der Stromquelle entfernt wurde, bevor Sie Lautsprecher anschließen.

1. Bassfernbedienung – Die Para-Punchbass-Fernbedienung wird mit einem RJ-45 Kabel angeschlossen und kann auf verschiedene Weise leicht zugänglich angeschlossen werden. Ein Regler wird dazu benutzt, die Niederfrequenzinformationen zu verstärken, um Straßengeräusche auszugleichen und die Bässe gut hörbar zu machen. Dieser Bassregler ist eine von 0 bis +18 dB variable Engbandanpassung mit einem Gyrator-basierten Punch-EQ, der Frequenzverschiebungen bei Verstärkung eliminiert. Der andere Regler dient dazu, die von 35 bis 70 Hz variable Mittenfrequenz anzupassen.
2. Infraschallfilter – Ein 28 Hz Hochpassfilter, der dazu konzipiert ist zu verhindern, dass Frequenzen unterhalb des Hörspektrums vom Verstärker auf den Subwoofer gelegt werden. Hierdurch wird die Subwooferleistung und Belastbarkeit des Subwoofers insbesondere in ventilierten Gehäusen verbessert.
3. Lautstärkeregler – Der Eingangslautstärkeregler ist voreingestellt, um der Leistungsabgabe der meisten Source-Geräte zu entsprechen. Er kann auf die Ausgangspegel einer Vielfalt von Source-Geräten angepasst werden.

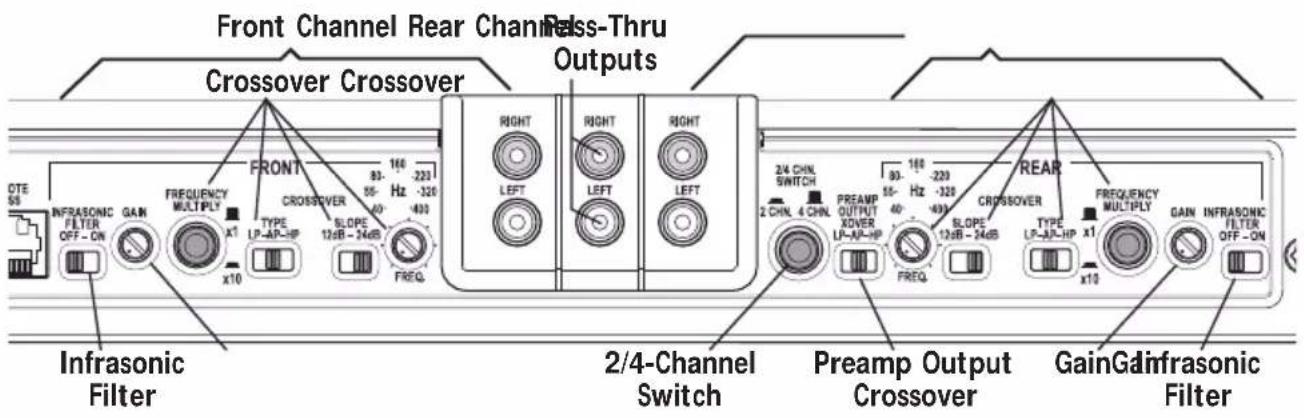

4. Variables Crossover – Dies ist ein eingebauter Filter, der auf Betrieb im Hochpass (HP), Allpass (AP) oder Tiefpass (TP) variabel von 40 Hz bis 400 Hz im x1-Modus und 400-4000 Hz im x10-Modus eingestellt werden kann.
5. Frequenzmultiplikationsschalter – Dient dazu, den Multiplikationsfaktor für die Crossoverfrequenzen zwischen x1 und x10 einzustellen. Die Einstellung x1 belässt die anpassbare Crossoverfrequenz bei 40-400 Hz. Die Einstellung x10 ändert die anpassbare Crossoverfrequenz auf 400-4000 Hz.
6. Steilheitsschalter – Dient dazu, zwischen einem 12 dB/Oktav Butterworth- oder einem 24 dB/Oktav Linkwitz-Riley-Filter zu wählen.
7. RCA-Eingangsbuchsen – Die genormten RCA-Buchsen erlauben bequemen Anschluss des Signalpegeleingangs. Sie sind vernickelt, um der durch Korrosion verursachten Signalverschlechterung zu widerstehen.
8. Aktive RCA-Durchgangsbuchsen – Diese aktiven Durchgänge bieten eine bequeme Möglichkeit, einen zusätzlichen Verstärker im Daisy-Chaining anzuschließen, ohne ein weiteres RCA-Kabelset vom vorderen Bereich des Fahrzeugs zum Verstärker hinten zu verlegen.
9. Zwei-/Vierkanalschalter – Das Eindrücken dieses Schalters versetzt die Eingänge in den Zweikanalmodus und erlaubt das Anschließen nur der vorderen Eingänge mit einem Vierkanalausgang.
10. Crossover-Vorverstärkerausgang – Dient dazu, den Crossover-Ausgang für die Durchgangsausgänge auf Betrieb im Hochpass (HP), Allpass (AP) oder Tiefpass (TP) einzustellen. Bei Einstellung auf HP oder TP ist die Frequenz der Durchgangsausgänge die gleiche Frequenz, die für das Haupt-Crossover gewählt wurde.
11. Fernbedienungsausgang – Dieser hochbelastbare, platinplattierte Kabelanschluss nimmt Kabel der Stärken 12 bis 24 AWG auf. Dieser Anschluss dient dazu, den Verstärker fernein- und -auszuschalten, wenn +12 V Gleichstrom angelegt werden.
12. Stromanschlüsse – Die Strom- und Erdungsanschlüsse am Verstärker sind platinplattiert und nehmen Kabel bis zu einer Stärke von 1/0 AWG auf, wodurch die Stromaufnahmefähigkeit des Verstärkers maximiert wird.

EINBAU

EIN BAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher № 2

Batteriestützenschlüssel

Handbohrer mit verschiedenen Bohrerspitzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Angemessene Länge—Rotes Stromkabel

Angemessene Länge—Fernbedienungsanschaltkabel

Angemessene Länge—Schwarzes Erdungskabel

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erleichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist.

BEFESTIGUNGSSTELLEN

Motorraum

Das Gerät darf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Vertikale Befestigung des Verstärkers ermöglicht adäquates Kühlen des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers.

Befestigung des Verstärkers mit der Oberseite nach unten am Kofferraumdeckel ermöglicht adäquate Kühlung des Verstärkers.

Einbau im Innenraum

Befestigung des Verstärkers im Innenraum ist möglich, solange gewährleistet ist, dass der Verstärker genügend Luftzufuhr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des Verstärkers aus. Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genügend Kapazität hat, um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Power-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepolum Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen dicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderem Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.
2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker vorbereiten. Das blanke Kabel in den B+-Anschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspleißen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt. Zunächst noch KEINE Sicherung einsetzen.
2. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen großen, ringförmigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.
3. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Verstärker durch Abziehen von 1,5 cm der Isolation am Kabelende vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringförmigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker

vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen,einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verstärker zu aktivieren..

1. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp- oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.

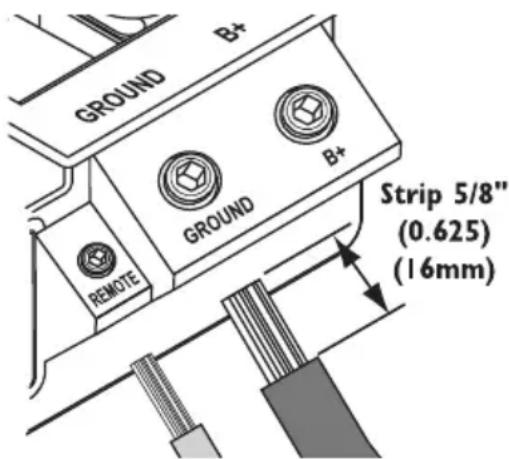

GROUND B+ GROUND B+ REMOTE Strip 5/8" (0.625) (16mm)

1. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.

VORSICHT: Vor dem Anschließen von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Verstärker abgeschaltet oder entfernt wurde. Andernfalls können Verletzungen oder Schäden am Verstärker bzw. den angeschlossenen Komponenten verursacht werden.

1. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen,dann die Kabel in das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen.Die Lautsprecherkabel NICHT über das Fahrgestell erden,da dies zu unstabilem Betrieb führen kann.

WARNUNG RISIKO DES ELEKTRISCHEN SCHOCKS. Seien Sie bei der Handhabe und dem Anschließen von Lautsprechern äußerst vorsichtig. Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen. Gewährleisten Sie stets, dass der Verstärker ausgeschaltet oder von der Stromquelle entfernt wurde, bevor Sie Lautsprecher anschließen.

1. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen, die Probleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen.

HINW EIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

VORSICHT: Diese Verstärker werden nicht für Impedanzbelastungen unter 1 Ω stereo und 2 überbrückt empfohlen.

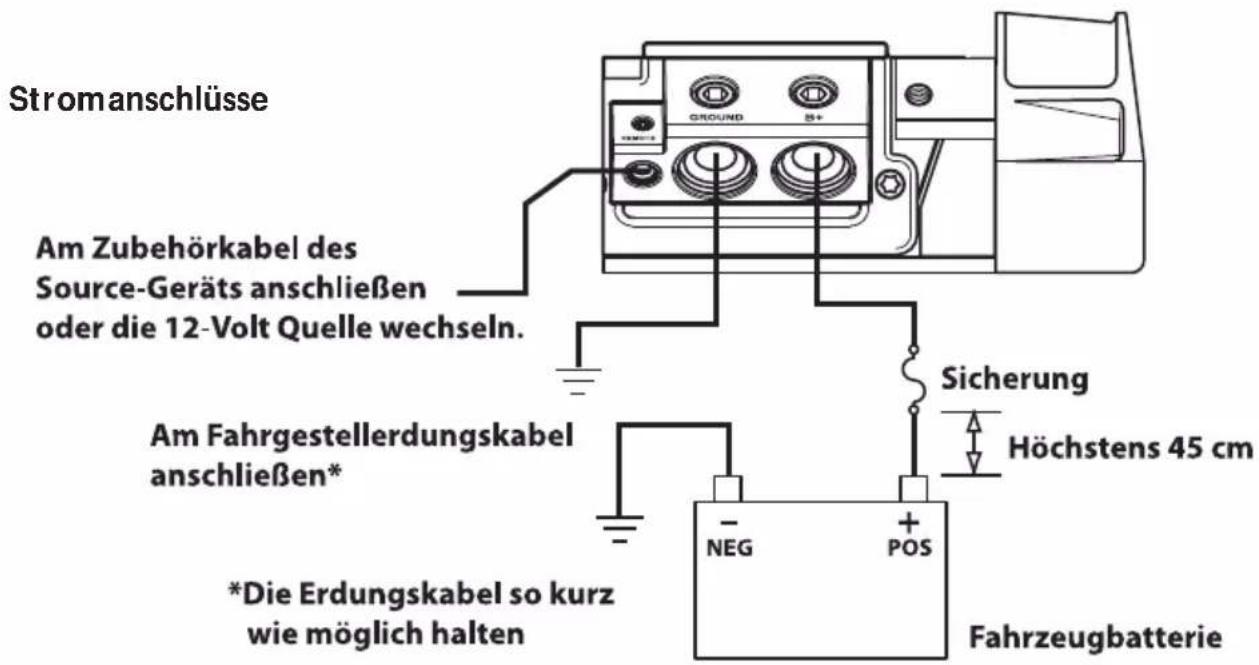

Stromanschlüsse Am Zubehörkabel des Source-Geräts anschließen oder die 12-Volt Quelle wechseln. Am Fahrgestellerdungskabel anschließen* *Die Erdungskabel so kurz wie möglich halten Sicherung Höchstens 45 cm - NEG + POS Fahrzeugbatterie

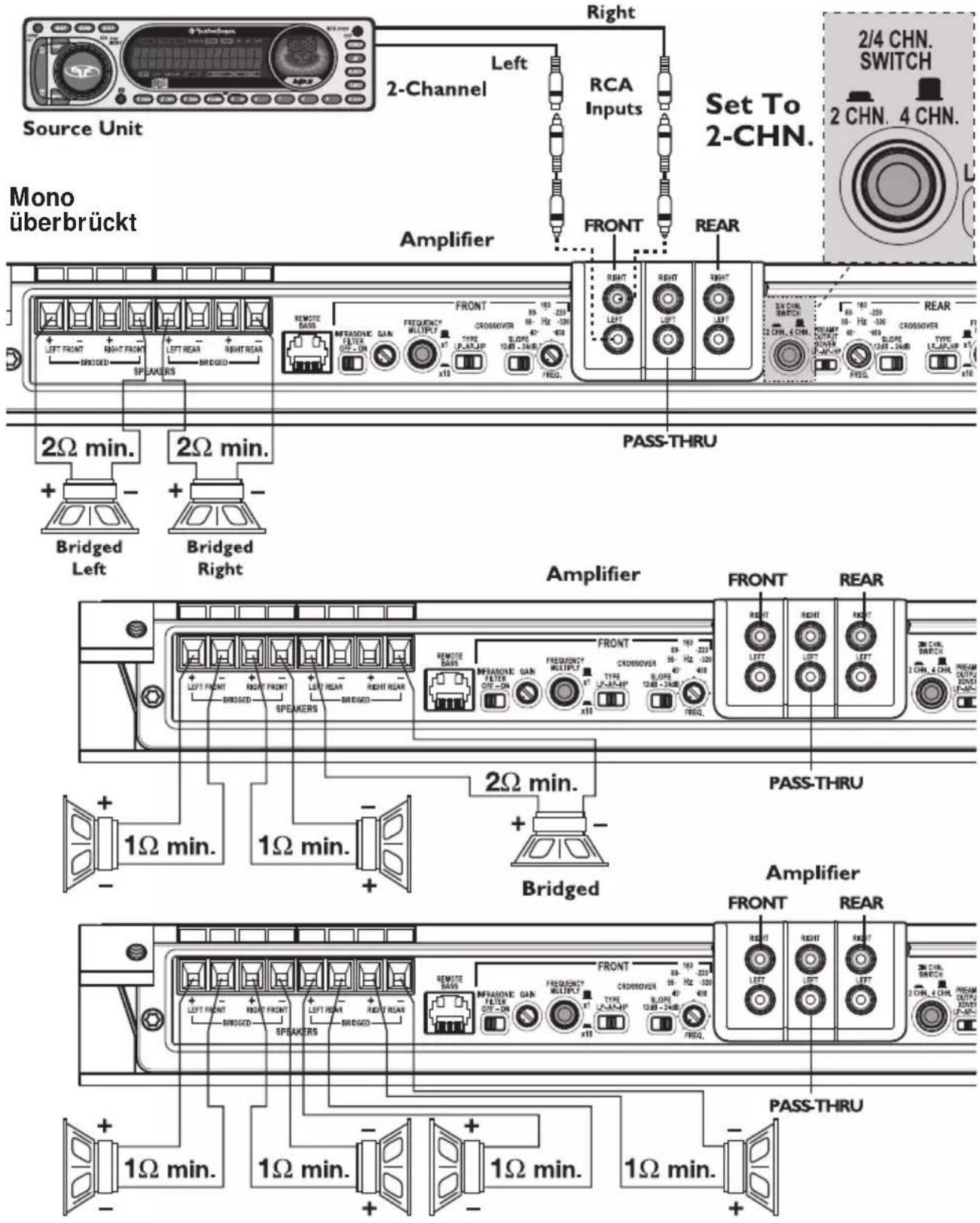

Zweikanalverkabelung

Source Unit Mono überbrückt 2-Channel Left RCA Inputs Set To 2-CHN. Amplifier 2/4 CHN. SWITCH 2 CHN. 4 CHN. PASS-THRU 2Ω min. Bridged Left 2Ω min. Bridged Right 1Ω min. 1Ω min. 1Ω min. 1Ω min. 1Ω min. PASS-THRU

• RCA-Eingänge nur an den vorderen Eingängen anschließen.

- Den Zwei-/Vierkanalschalter zur Wahl der Zweikanalfunktion eindrücken.

- Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.

• Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

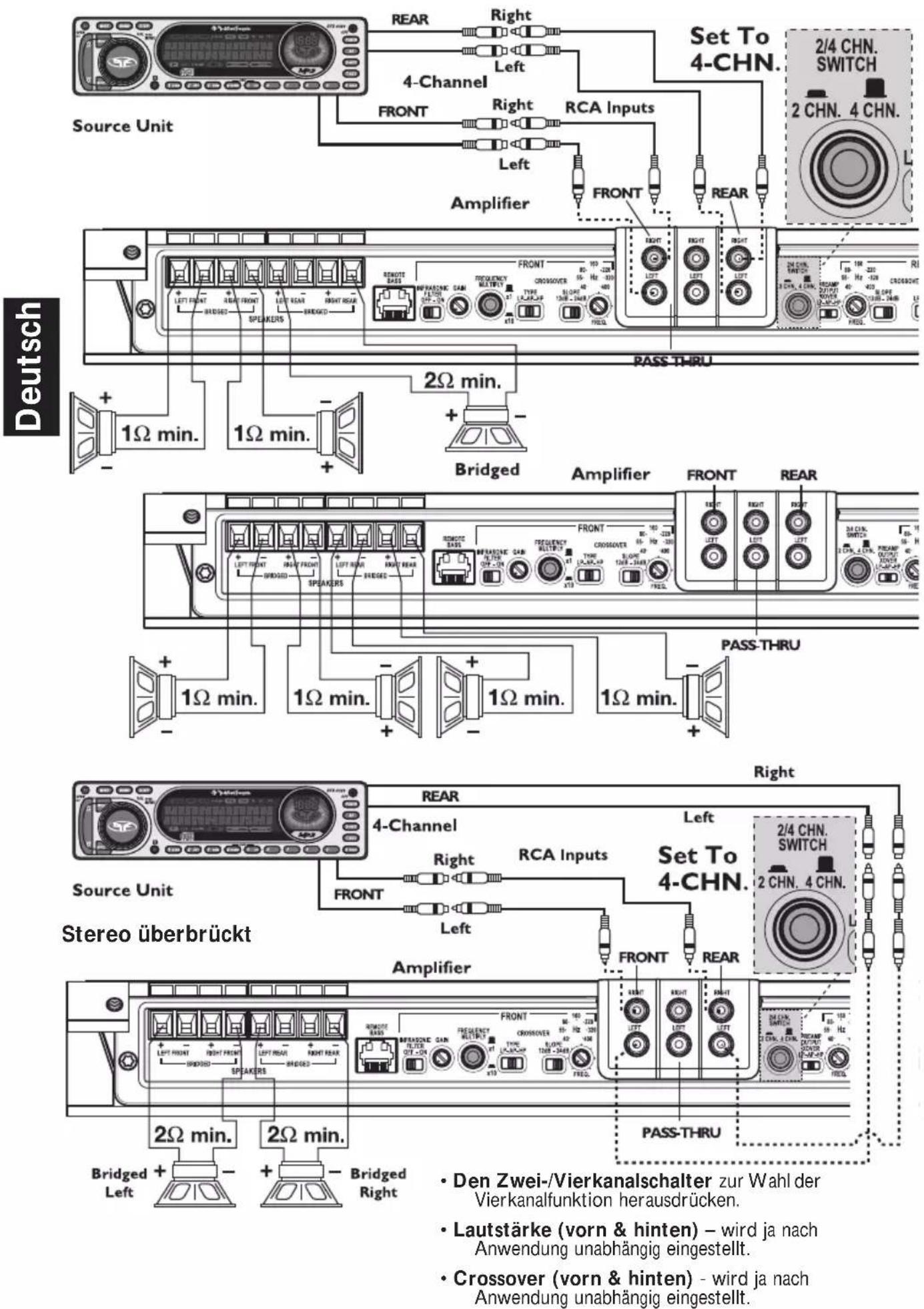

Vierkanalverkabelung

• Den Zwei-/Vierkanalschalter zur Wahl der Vierkanalfunktion herausdrücken.
• Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.
  • Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

PARA-PUNCHBASS-FERN BEDIENUNG

Befestigung und Einbau

1. Eine Stelle finden, an der die Fernbedienung leicht zugänglich ist.

HINW EIS:

Dieses Gerät kann auf verschiedene Weisen befestigt werden. Das rückwärtige Gehäuse mithilfe eines kleinen flachen Schraubenziehers im geschlitzten Loch auf der Rückseite abnehmen. Das Gehäuse kann mit nach oben oder unten gestelltem Befestigungsriegel eingebaut oder zum Einbau im Armaturenbrett weggelassen werden.

1. Das Kabel für die Fernbedienung verlegen und am Verstärker anschließen.

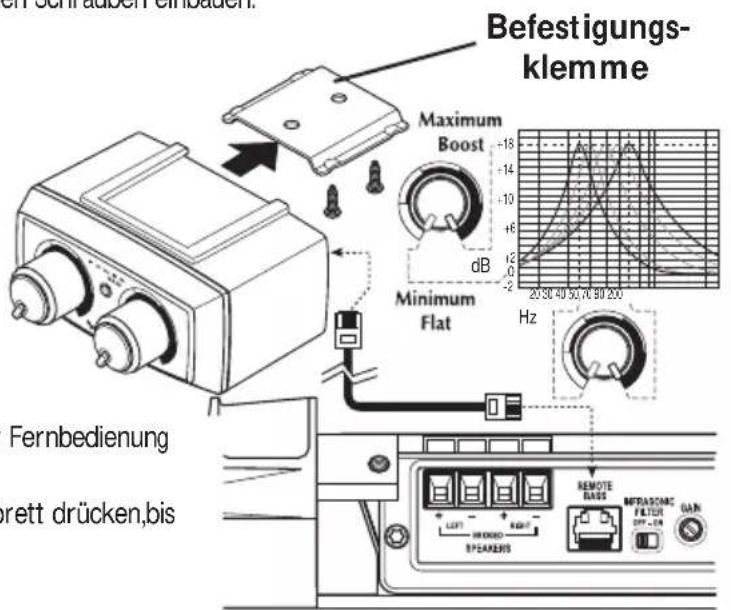

Einbau außerhalb des Armaturenbretts

1. Die Befestigungsklemme mithilfe der beiliegenden Schrauben einbauen.
2. Die Fernbedienung in die Befestigungsklemme einschieben, bis sie an ihrem Platz einrastet.
3. Das Kabel an der Fernbedienung anschließen.

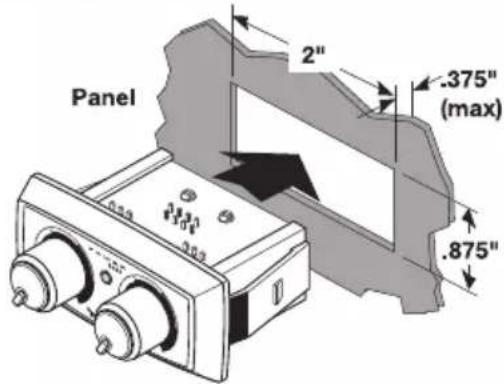

Einbau im Armaturenbrett

1. Ein Loch von 5,1 cm x 2,2 cm in das Armaturenbrett schneiden. Das Armaturenbrett darf maximal 1 cm dick sein. Prüfen, ob im Armaturenbrett genug Raum zum Anschließen vorhanden ist.

2. Das Kabel durch das Loch verlegen und an der Fernbedienung anschließen.

3. Die Fernbedienung in das Loch im Armaturenbrett drücken, bis sie an ihrem Platz einrastet.

Funktion

1. Linker Regler – Regelung der Bassverstärkung: Durch Rechtsdrehen werden die Bassfrequenzen des Verstärkers angehoben..

VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen.

HINW EIS: Ein wahlweiser Fernbedienungs-Parapunchbass ist erhältlich, der einen einstellbaren Mittenfrequenzregler mit dem einstellbaren Boost-Regler hinzufügt.

1. Rechter Regler – Regelung der Mittenfrequenz: Durch Rechtsdrehen wird die gewünschte Mittenfrequenz gewählt (35-70 Hz).

Befestigungsklemme Maximum Boost dB Minimum Flat Fernbedienung rett drücken,bis -18 -14 -10 -6 -2 Hz 20 30 40 50 60 70 80 90 100

LAUTSTÄRKE (GAIN) EINSTELLEN

Folgendes für jeden Kanal einzeln durchführen.

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein wenig verringern, bis die Verzerrung nicht mehr hörbar ist. An den meisten Source-Geräten bedeutet dies ganz nach oben. Als Nächstes die Lautstärke einstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist. Die Source-Geräte von Rockford Fosgate verzerren nicht, daher kann die Lautstärke in der Höchsteinstellung benutzt werden.

HINW EIS:

Der beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in der Mitte des Einstellungsbereichs erzielt wird.

VORSICHT:

Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Geräusche und Verzerrung sich dadurch wesentlich erhöhen.

HINW EIS:

Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren.

CROSSOVER-FREQUENZ EINSTELLEN

Folgendes für jeden Kanal einzeln durchführen.

In der HP-Einstellung wird der Verstärker in die Hochpassfunktion versetzt, wodurch Frequenzen oberhalb des Grenzpunkts zwischen 40-400 Hz im x1-Modus oder 400-4000 Hz im x10-Modus anpassbar passieren können.

In der AP-Einstellung wird der Verstärker in die Allpassfunktion versetzt, wodurch eine Crossover-Anpassung verhindert wird und alle Frequenzen passieren können.

In der TP-Position wird der Verstärker in die Tiefpassfunktion versetzt, wodurch Frequenzen unterhalb des Grenzpunkts zwischen 40-400 Hz im x1-Modus oder 400-4000 Hz im x10-Modus anpassbar passieren können.

Den Crossover-Regler vollständig abdrehen. Während das System spielt, den Crossover-Regler langsam aufdrehen, bis der gewünschte Crossover-Punkt erreicht ist.

FREQUENZMULTIPLIKATIONSSCHALTER (Crossover)

Folgendes für jeden Kanal einzeln durchführen.

Dieser Schalter stellt den Multiplikationsfaktor für die Crossoverfrequenzen ein.

In der x1-Position (Aus-Position) wird die anpassbare Crossoverfrequenz auf 40-400 Hz eingestellt.

In der x10-Position (Ein-Position) wird die anpassbare Crossoverfrequenz auf 400-4000 Hz eingestellt..

STEILHEITSSCHALTER (Crossover)

Folgendes für jeden Kanal einzeln durchführen.

Dient dazu, zwischen einem 12 dB/Oktav Butterworth- oder einem 24 dB/Oktav Linkwitz-Riley-Filter zu wählen.

Sind Sie sich nicht sicher, wie diese Funktion korrekt eingestellt wird, fragen Sie einen Vertragshändler von Rockford Fosgate hinsichtlich der empfohlenen Einstellung für Ihr spezielles System um Rat. Im Zweifelsfall wählen Sie die 24 dB Einstellung.

CROSSOVER-VORVERSTÄRKERAUSGANG (Durchgang)

Dient dazu, den Crossoverausgang für die Durchgangsausgänge einzustellen.

In der HP-Position wird der Ausgang der Durchgangsausgänge in die Hochpassfunktion versetzt, wodurch Frequenzen überhalb der am Hauptcrossover eingestellten Frequenz passieren können.

In der AP-Position wird der Ausgang der Durchgangsausgänge in die Allpassfunktion versetzt, wodurch alle Frequenzen passieren können.

In der TP-Position wird der Ausgang der Durchgangsausgänge in die Tiefpassfunktion versetzt, wodurch Frequenzen unterhalb der am Hauptcrossover eingestellten Frequenz passieren können.

INFRASCHALLFILTER

Folgendes für jeden Kanal einzeln durchführen.

Durch Einschalten wird ein 28 Hz-Infraschallfilter aktiviert, der die Menge der Niederfrequenzinformationen, die an den Tieftöner geleitet werden, beschränkt. Nehmen Sie die Einstellung entsprechend Ihrer Hörvorlieben vor, während Sie das System in der einen und dann in der anderen Einstellung benutzen.

HINW EIS: Wir empfehlen die Verwendung eines Infraschallfilters, wenn ventilierte Gehäuse mit diesem Verstärker verwendet werden.

FEHLERBESEITIGUNG

HINW EIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen, ob die BETRIEBS-LED aufleuchtet. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen, ob an der positiven Batterie und am Fernbedienungseinschaltkabel 10,5 bis 15,5 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2:Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet, bedeutet dies, dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen vorliegt. Überprüfen, ob die Lautsprecher ordnungsgemäß angeschlossen sind. Einen Widerstandsmesser benutzen, um auf mögliche Kurzschlüsse in der Lautsprecherverkabelung zu prüfen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen, dass das Schutzlicht aufleuchtet.
2. Falls das Thermallicht aufleuchtet, ist dies gewöhnlich ein Zeichen, dass der Verstärker auf sehr hohen Leistungspegeln läuft, ohne dass adäquate Luftströmung um den Verstärker herum vorhanden ist. Das System ausschalten und abkühlen lassen. Auf ordnungsgemäße Lautsprecherimpedanz prüfen und nach Bedarf neu verkabeln. Niedrige Batteriespannung kann auch zum Aufleuchten des Thermallichts führen. Überprüfen, ob das Ladesystem des Fahrzeugs ordnungsgemäße Spannung aufrechterhält. Falls die vorangegangenen Punkte das Problem nicht gelöst haben, kann ein Fehler im Verstärker vorliegen. Rufen Sie zur Unterstützung den Kundendienst an.

Verfahren 3: Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Die RCA-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw. ersetzen.
2. Den RCA-Eingang vom Verstärker entfernen. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang anschließen.

Verfahren 4:Prüfen,ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.
2. Ist das Geräusch eliminiert, die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-Gerät anschließen.

ODER

1. Eine andere 12 V Quelle für die FERNBEDIENUNGS-Ader des Verstärkers (z.B.Batterie direkt) verwenden.
2. Falls das Geräusch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Fortsetzung ...

Verfahren 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen. Die Stereoanlage direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw. ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.

TECHNISCHE DATEN

MODELL- POWER T8004 T15004

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4-Belastung pro Kanal 50 Watt x 4 125 Watt x 4
2. Belastung pro Kanal 100 Watt x 4 250 Watt x 4
1 Belastung pro Kanal 200 Watt x 4 375 Watt x 4
4. Belastung überbrückt 200 Watt x 2 500 Watt x 2
2. Belastung überbrückt 400 Watt x 2 750 Watt x 2

Maße: Höhe 6,60 cm 6,60 cm

Breite 32,51 cm 32,51 cm

Länge 58,42 cm 83,82 cm

Bemessungsstrom der

Verstärkersicherung (Amp/Typ)

Bemessungsstrom der Batteriesicherung

(Amp) Extern (Liegt nicht bei)

Rauschabstand

Crossoversteilheit

Crossoverfrequenz (Multiplikationsfaktor x1)

Crossoverfrequenz (Multiplikationsfaktor x10)

Frequenzverhalten

Bandbreite

Anstiegsgeschwindigkeit

IM Verzerrung (IHF)

Einstellbarer Signalspannungsbereich

Schutz

(1) 150A / ANL

150A

(1) 250A / ANL

250A

80 dB A-bewertet bei 2Vrms

Zwischen 12 dB/Oktav Butterworth

und 24 dB/Oktav Linkwitz-Riley wählbar

von 40 bis 400 Hz variabel

von 400 bis 4000 Hz variabel

20 Hz bis 20 kHz ±0,5 dB

20 Hz bis 200 kHz ±3 dB

30 Vo lt/μS

<0,05 %

Von 150 mV bis 4 V variabel (RCA-Eingang)

NOMAD - Interne Analog-Computer-Ausgangsschutzschaltung

beschränkt Stromzufuhr im Überlastungsfall und bietet

Schutz vor Kurzschlüssen. Thermaler Schalter schaltet den Verstärker im Überhitzungsfall ab.

Entzerrung (Variabler Punchbass)

Eingangsimpedanz

Infraschallfilter

Von 0 bis +18 dB bei 35 bis 70 Hz variabel

10 k Ohm

Wählbar 12 dB/Oktav, -3 dB bei 28 Hz

Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre

Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich)

Was gedeckt ist

Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Wer ist gedeckt

Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zu nehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Händlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

1. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw. Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
   5.Folgeschäden an anderen Komponenten
   6.Produkte, die außerhalb der USA gekauft wurden
5. Produkte, die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.

Senden an: Electronics
