Produkttyp	Wasserdichtes Gehäuse für Kameras
Marke	Canon
Modell	WP-DC36
Maximale Wassertiefe	40 Meter (130 Fuß)
Gehäusematerial	Polycarbonat
Außenmaße	132,5 x 89,3 x 67,2 mm (ohne vorstehende Teile)
Gewicht	Ca. 285 g (nur wasserdichtes Gehäuse, mit Diffusionsplatte)
Volumen	Ca. 455 cm³
Betriebstemperatur	0 bis 40 °C
Dichtung	O-Ring (Pressdichtung)
Mitgeliefertes Zubehör	Halsband, Handschlaufe, Diffusionsplatte, Silikonfett, Bedienungsanleitung
Stativgewinde	Ja
Diffusionsplatte	Enthalten, zur Blitzdiffusion
Empfohlenes Gewicht (separat erhältlich)	1 Gewicht WW-DC1, um Auftrieb zu vermeiden
Kamera-Kompatibilität	Erfordert Einsetzen der Kamera mit Akku und Speicherkarte
Wartung der Dichtung	Vor jedem Gebrauch Silikonfett auftragen; einmal jährlich ersetzen
Reinigung nach Gebrauch	Mit Süßwasser abspülen, mit einem weichen Tuch trocknen; Innenseite nicht reinigen
Gebrauchshinweise	Halsband nicht unter Wasser verwenden; Temperaturen >40°C vermeiden; Dichtung vor jedem Gebrauch prüfen
Lagerung	Gehäuse leicht geöffnet aufbewahren, um die Dichtung zu schonen
Kundendienst	Bei Problemen den Canon-Kundendienst kontaktieren

Häufig gestellte Fragen - WP-DC36 CANON

Wie setze ich die Kamera in das wasserdichte Gehäuse WP-DC36 ein?

Stellen Sie sicher, dass Akku und Speicherkarte in der Kamera eingelegt sind. Entfernen Sie das Halsband, setzen Sie die Kamera vorsichtig mit dem Objektivfenster nach vorne in das Gehäuse ein. Überprüfen Sie die Sauberkeit der Dichtung, schließen Sie das Gehäuse und stellen Sie sicher, dass der Verschluss einrastet.

Was ist die maximale Tauchtiefe des Canon WP-DC36?

Das wasserdichte Gehäuse WP-DC36 ist für den Unterwassereinsatz bis zu 40 Meter (130 Fuß) ausgelegt. Es entspricht dem Schutzgrad IPX8.

Wie pflege ich die Dichtung?

Vor jedem Gebrauch die Dichtung entfernen, die Nut mit einem Wattestäbchen reinigen, einen Tropfen des mitgelieferten Silikonfetts auf den Finger geben und die Dichtung gleichmäßig bestreichen. Ohne Verdrehen wieder einsetzen. Es wird empfohlen, die Dichtung einmal jährlich zu ersetzen.

Was tun bei Kondensation im Gehäuseinneren?

Bei Kondensation die Nutzung sofort einstellen. Kamera entnehmen, Gehäuseinneres und Kamera vorsichtig mit einem weichen, trockenen Tuch abwischen. Plötzliche Temperaturwechsel vermeiden.

Kann ich das Halsband unter Wasser verwenden?

Nein, das Halsband darf unter Wasser nicht verwendet werden, da es sich um den Hals wickeln und zu Strangulation führen kann. Entfernen Sie das Halsband und befestigen Sie die Handschlaufe vor dem Unterwassereinsatz.

Wie trage ich das Silikonfett richtig auf?

Entfernen Sie die Dichtung vorsichtig. Reinigen Sie die Nut mit einem Wattestäbchen. Geben Sie einen Tropfen Fett auf Ihren Finger und bestreichen Sie die gesamte Dichtung gleichmäßig. Setzen Sie die Dichtung ohne Verdrehen wieder ein. Verwenden Sie nur das mitgelieferte Fett.

Welches Zubehör ist für dieses Gehäuse optional erhältlich?

Ein Gewicht für das wasserdichte Gehäuse (Canon WW-DC1) ist separat erhältlich. Es verhindert, dass das Gehäuse unter Wasser auftreibt. Die empfohlene Anzahl finden Sie im Datenblatt.

Wie reinige ich das Gehäuse nach dem Einsatz im Meer?

Nach Gebrauch das Gehäuse gründlich trocknen. Unter fließendem Wasser abspülen, um Salzablagerungen zu entfernen, dann mit einem weichen, trockenen Tuch vollständig abtrocknen. Bei Einsatz im Meer das Gehäuse mehrere Stunden in sauberem Wasser einweichen.

Ist das Gehäuse mit allen Canon-Kameras kompatibel?

Das WP-DC36 ist für bestimmte Canon-Modelle ausgelegt. Für genaue Kompatibilität konsultieren Sie die Liste kompatibler Kameras in der offiziellen Dokumentation oder auf der Canon-Website.

Wie aktiviere ich den Unterwassermodus an der Kamera?

Stellen Sie den Moduswahlschalter auf Kamerasymbol (), drücken Sie den ON/OFF-Knopf. Wählen Sie mit ▲▼ [P] und mit ◀▶ [■] (Unterwassermodus). Drücken Sie DISP. und wählen Sie mit ◀▶ [ˈɪk] zur Bestätigung.

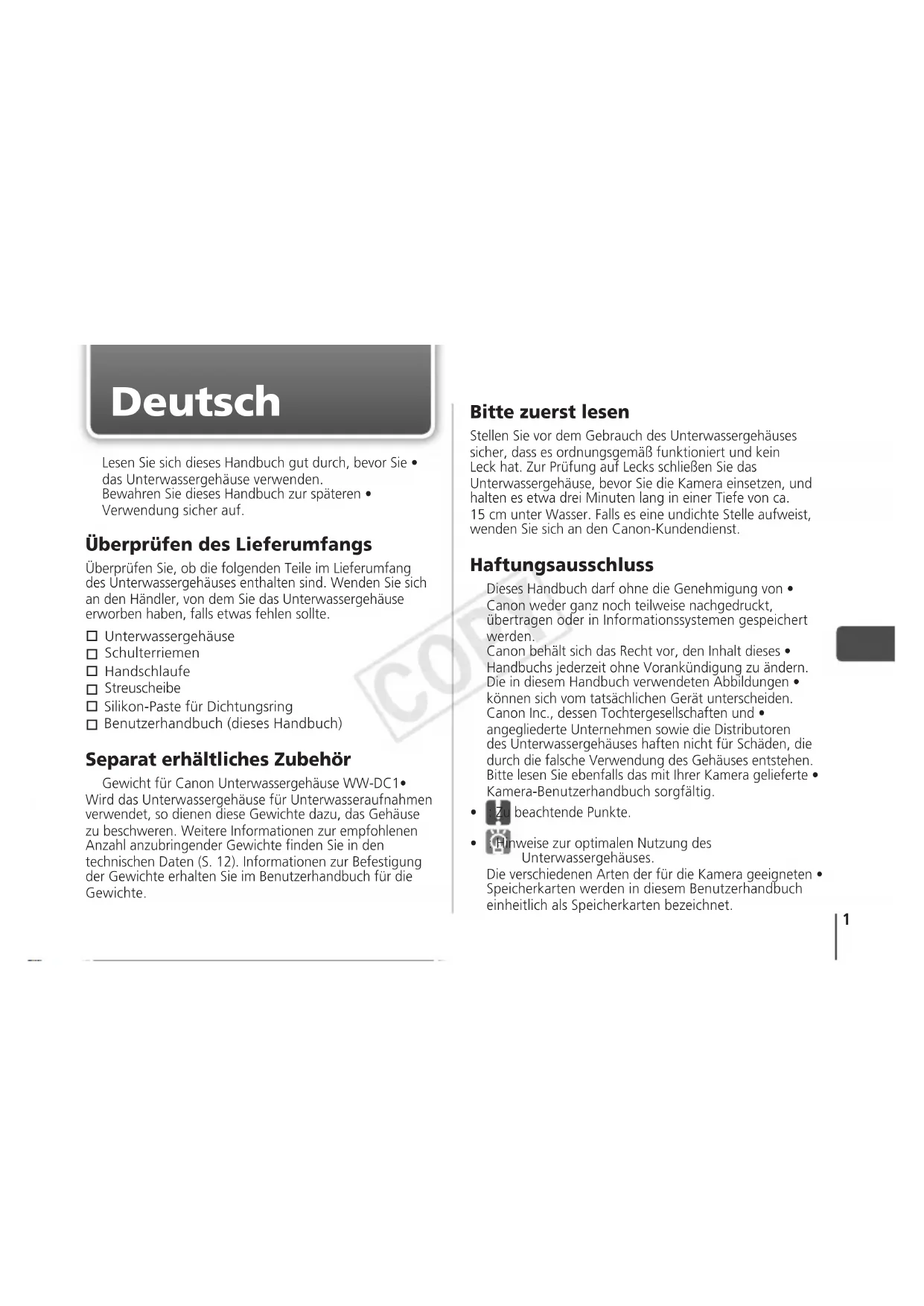

BEDIENUNGSANLEITUNG WP-DC36 CANON

Lesen Sie sich dieses Handbuch gut durch, bevor Sie • das Unterwassergehäuse verwenden.

Bewahren Sie dieses Handbuch zur späteren •

Verwendung sicher auf.

Überprüfen des Lieferumfangs

Überprüfen Sie, ob die folgenden Teile im Lieferumfang des Unterwassergehäuses enthalten sind. Wenden Sie sich an den Händler, von dem Sie das Unterwassergehäuse erworben haben, falls etwas fehlen sollte.

□ Unterwassergehäuse
□ Schulterriemen
□ Handschlaufe
□ Streuscheibe
□ Silikon-Paste für Dichtungsring
□ Benutzerhandbuch (dieses Handbuch)

Separat erhältliches Zubehör

Gewicht für Canon Unterwassergehäuse WW-DC1• Wird das Unterwassergehäuse für Unterwasseraufnahmen verwendet, so dienen diese Gewichte dazu, das Gehäuse zu beschweren. Weitere Informationen zur empfohlenen Anzahl anzubringender Gewichte finden Sie in den technischen Daten (S. 12). Informationen zur Befestigung der Gewichte erhalten Sie im Benutzerhandbuch für die Gewichte.

Bitte zuerst lesen

Stellen Sie vor dem Gebrauch des Unterwassergehäuses sicher, dass es ordnungsgemäß funktioniert und kein Leck hat. Zur Prüfung auf Lecks schließen Sie das Unterwassergehäuse, bevor Sie die Kamera einsetzen, und halten es etwa drei Minuten lang in einer Tiefe von ca. 15 cm unter Wasser. Falls es eine undichte Stelle aufweist, wenden Sie sich an den Canon-Kundendienst.

Haftungsausschluss

Dieses Handbuch darf ohne die Genehmigung von • Canon weder ganz noch teilweise nachgedruckt, übertragen oder in Informationssystemen gespeichert werden.

Canon behält sich das Recht vor, den Inhalt dieses • Handbuchs jederzeit ohne Vorankündigung zu ändern. Die in diesem Handbuch verwendeten Abbildungen • können sich vom tatsächlichen Gerät unterscheiden. Canon Inc., dessen Tochtergesellschaften und • angegliederte Unternehmen sowie die Distributoren des Unterwassergehäuses haften nicht für Schäden, die durch die falsche Verwendung des Gehäuses entstehen. Bitte lesen Sie ebenfalls das mit Ihrer Kamera gelieferte • Kamera-Benutzerhandbuch sorgfältig.

• : Zu beachtende Punkte.
- Hinweise zur optimalen Nutzung des Unterwassergehäuses.

Die verschiedenen Arten der für die Kamera geeigneten • Speicherkarten werden in diesem Benutzerhandbuch einheitlich als Speicherkarten bezeichnet.

Sicherheitsmaßnahmen

Lesen Sie die im Folgenden beschriebenen •

Sicherheitsvorkehrungen vor der Verwendung des

Unterwassergehäuses gut durch. Achten Sie stets darauf, dass das Unterwassergehäuse ordnungsgemäß verwendet wird.

Die auf den folgenden Seiten erläuterten •

Sicherheitsvorkehrungen sollen verhindern, dass Sie selbst oder andere Personen zu Schaden kommen oder Schäden am Gerät entstehen.

Warnhinweis

Weist auf die Möglichkeit von schweren Verletzungen oder Tod hin.

Vorsicht

Weist auf die Möglichkeit von Verletzungen hin.

Vorsicht

Weist auf die Möglichkeit von Schäden an Unterwassergehäuse und Kamera hin.

Warnhinweis

Denken Sie daran, die Kamera nach dem Gebrauch des Unterwassergehäuses aus dem Gehäuse herauszunehmen.

Wenn die Kamera im Unterwassergehäuse verbleibt und direkter Sonneneinstrahlung oder hohen Temperaturen ausgesetzt wird, kann sich ein Brand entwickeln oder das Gehäuse bersten.

Verwenden Sie das Unterwassergehäuse nicht anstelle eines Auftriebskörpers (z. B. Schwimmgürtel).

Verwenden Sie den Schulterriemen nicht unter Wasser.

Nehmen Sie den Schulterriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Unterwassergehäuse unter Wasser verwenden. Bei der Verwendung des Schulterriemens besteht die Gefahr, dass sich der Riemen am Hals verheddert und zu Strangulation oder anderen Verletzungen führt.

Schalten Sie die Kamera sofort aus, falls das Unterwassergehäuse Lecks aufweist.

Lecks könnten Feuer oder einen elektrischen Schlag zur Folge haben. Wischen Sie das Innere des Unterwassergehäuses und die Kamera gründlich trocken, und wenden Sie sich an den Canon-Kundendienst.

Vorsicht

Achten Sie auf die Bildung von Kondenswasser.

Schneller Wechsel des Unterwassergehäuses zwischen hohen und niedrigen Temperaturen kann Kondensation (Wassertropfen) auf seinen Innenflächen verursachen. Falls dies geschieht, stellen Sie die Verwendung der Kamera ein, da Kondensation zu Fehlfunktionen führen kann. Entnehmen Sie die Kamera, und wischen Sie die Kondensationsfeuchtigkeit mit einem weichen, trockenen Tuch von Gehäuse und Kamera ab, bis diese vollständig trocken sind.

Vergewissern Sie sich, dass die Handschlaufe von • der Kamera entfernt ist, bevor Sie sie in das Gehäuse einsetzen.

Betätigen Sie die Tasten und den Hebel des Gehäuses • unter Wasser nicht mit Gewalt.

Spritzen Sie den Dichtungsring nicht mit • Leitungswasser ab.

Beschädigen Sie den Dichtungsring nicht, und • sorgen Sie dafür, dass sich kein Schmutz zwischen Dichtungsring und Gehäuse ansammeln kann.

Zerlegen oder verändern Sie das Unterwassergehäuse • nicht.

Hierdurch könnten Lecks verursacht werden.

Verwenden oder lagern Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen.

Wassertiefen von mehr als • 40 Meter.

Umgebungen mit Temperaturen • über 40 °C.

Unterwassergehäuse nach

Möglichkeit nicht in folgenden Umgebungen auf.

Umgebungen mit starker • Sonneneinstrahlung.

Feuchte oder staubige • Umgebungen.

In der Nähe von chemischen • Substanzen wie Naphthalin oder Insektiziden.

Werfen Sie das Unterwassergehäuse nicht, und lassen Sie es nicht fallen.

Dies könnte ein Verbiegen des Gehäuses und Fehlfunktionen zur Folge haben.

Verwenden Sie nur die beiliegende Silikon-Paste.

Die Verwendung anderer Dichtungsmittel kann die Dichtheit des Unterwassergehäuses beeinträchtigen.

Dichtungsring

Fremdkörper auf dem Dichtungsring können das Eindringen • von Wasser verursachen. Ein einziges Haar oder Sandkorn in der Dichtung kann Lecks verursachen.

Falls die Dichtung beschädigt oder rissig ist, stellen Sie die Benutzung des Gehäuses sofort ein, und wenden Sie sich an den Canon-Kundendienst.

Lagern Sie das Unterwassergehäuse sorgsam in geöffnetem • Zustand, um eine Verformung des Dichtungsrings zu vermeiden und seine Wasserdichtfähigkeit aufrechtzuerhalten.

Schützen Sie die Dichtung während der Lagerung vor Staub • und Kratzern.

Damit das Unterwassergehäuse auch wasserdicht bleibt, sollten Sie den Dichtungsring einmal pro Jahr auswechseln.

Wenden Sie sich an Ihren Canon-Kundendienst, • um Ersatz-Dichtungsringe zu erhalten.

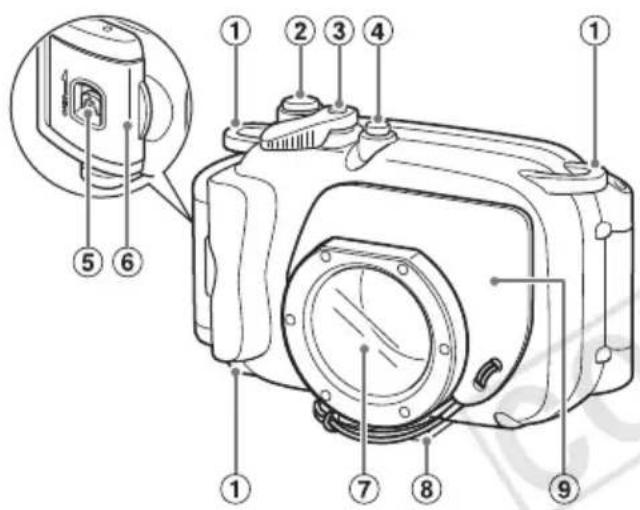

Überblick über die Komponenten

① Riemenbefestigung
② Auslöser
③ Zoom-Hebel
④ Taste ON/OFF
⑤ Entriegelungstaste
⑥ Verriegelung
⑦ Objektivfenster
⑧ Stativgewinde
⑨ Streuscheibe

⑩ Modus-Schalter
⑪ Taste ▶ (Wiedergabe)
⑫ Taste ☒ (Belichtungskorrektur)/▲
⑬ Taste ↓ (Blitz)/▶
⑭ Taste FUNC.SET FUNC./SET (Funktion/Einstellen)
⑮ Taste 🎨 (Makro)/▲ (Unendlich)/◀
⑯ Taste ⚙ (Selbstauslöser)/ ⚗ (Einzelbild löschen)/ ▼
⑰ Taste DISP. (Anzeige)
⑱ Taste MENU

Vorbereitungen

1 Befestigen Sie die Schlaufe oder den Riemen, und passen Sie die Länge an.

- Nehmen Sie den Schulterriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Gehäuse unter Wasser verwenden. Bei der Verwendung des Schulterriemens besteht die Gefahr, dass er sich am Hals verheddert und zu Strangulation oder anderen Verletzungen führt. Befestigen Sie nicht die Schlaufe der Kamera am Unterwassergehäuse.

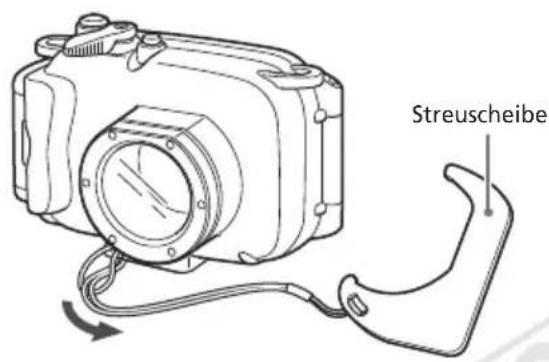

Streuscheibe

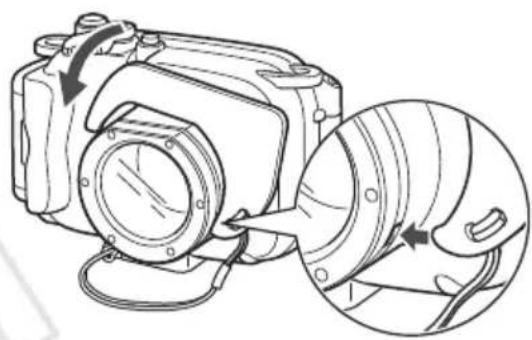

2 Bringen Sie die Streuscheibe an.

Vermeiden Sie Kratzer auf der Oberfläche der • Streuscheibe, da dies die gleichmäßige Streuung des Blitzlichts verringert.

Die Effektivität der Streuscheibe kann • beeinträchtigt werden, wenn sich das Motiv zu nah an der Kamera befindet.

Abnehmen der Streuscheibe

Heben Sie die Streuscheibe wie abgebildet an, und entfernen Sie sie.

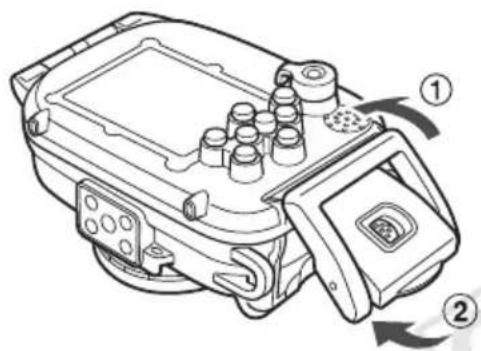

3 Lösen Sie die Verriegelung, um das Gehäuse zu öffnen.

Falls Sie eine handelsübliche Antibeschlaglösung • verwenden, tragen Sie sie mit einem weichen, trockenen Tuch nur auf die Innenseite des Objektivfensters auf. Sollte die Antibeschlaglösung versehentlich mit anderen Teilen in Kontakt kommen, wischen Sie sie sofort mit einem weichen, trockenen Tuch ab, da sonst Schäden am Unterwassergehäuse verursacht werden können.

Dichtungsring

4 Tragen Sie Silikon-Paste auf den Dichtungsring auf.

1. Entfernen Sie den Dichtungsring, wie in der Abbildung gezeigt. Drücken Sie nicht Ihre Fingernägel hinein, und •ziehen Sie nicht gewaltsam am Dichtungsring.
2. Entfernen Sie Ablagerungen mit einem Wattestäbchen aus der Nut.
3. Geben Sie etwas (einen Tropfen) Silikon-Paste auf Ihre Fingerspitze, und überziehen Sie die gesamte Oberfläche des Dichtungsrings gleichmäßig mit der Paste.
4. Setzen Sie den Dichtungsring wieder ordnungsgemäß in die Nut ein. Achten Sie darauf, dass er dabei nicht • verdreht wird.

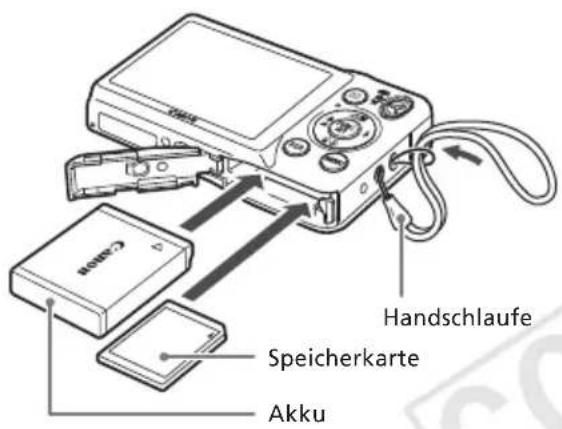

Vorbereiten der Kamera

Handschlaufe Speicherkarte Akku

5 Nehmen Sie die Schlaufe ab, und stellen Sie sicher, dass sich der Akku und eine Speicherkarte in der Kamera befinden.

Informationen zum richtigen Akku und zum • Einsetzen von Akku und Speicherkarte finden Sie im Kamera-Benutzerhandbuch.

Verwenden Sie einen ausreichend geladenen • Akku.

Überprüfen Sie die geschätzte Kapazität Ihrer • Speicherkarte, und vergewissern Sie sich, dass genügend Speicherplatz für die Aufnahme Ihrer Bilder vorhanden ist.

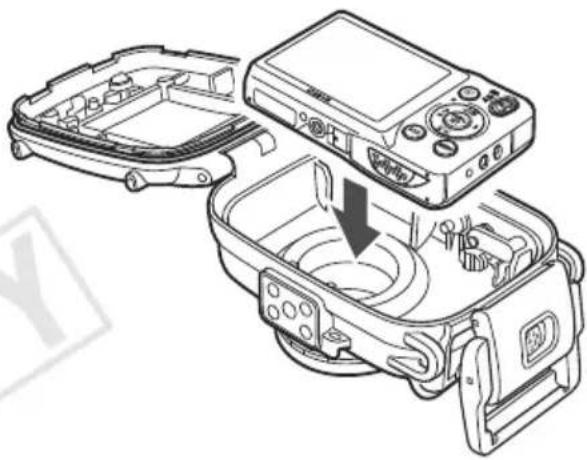

Einsetzen der Kamera in das Gehäuse

6 Setzen Sie die Kamera in das Unterwassergehäuse ein.

Wählen Sie einen Ort fern der salzigen Meerluft. • Halten Sie das Objektivfenster sauber, indem • Sie es behutsam mit einem trockenen Tuch abwischen.

7 Schließen Sie das Gehäuse.

Vergewissern Sie sich, dass der Dichtungsring frei • von Fremdkörpern ist.

Stellen Sie sicher, dass die Verriegelung richtig • geschlossen ist.

8 Drehen Sie den Modus-Schalter in Pfeilrichtung, um den Modus-Schalter der Kamera zu bedienen.

Verwenden der Kamera

Anleitungen zur Verwendung der Kamera finden Sie im Kamera-Benutzerhandbuch.

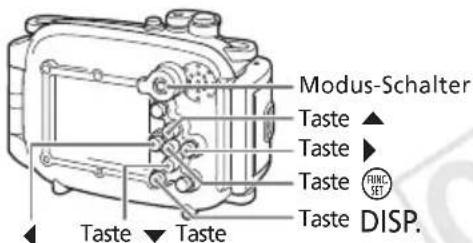

Unterwassermodus

Durch Auswahl des Modus [☐] werden Blautöne abgeschwächt und natürlichere Farben bei Unterwasseraufnahmen erzielt.

Modus-Schalter Taste ▲ Taste ▶ Taste ●FINC. Taste DISP. Taste ▼ Taste

1

Stellen Sie den Modus-Schalter auf 📷.

2

Drücken Sie die Taste (FMC SET), drücken Sie dann die Tasten ▲▼, um [P] auszuwählen, und drücken Sie anschließend die Tasten ◀▶, um [∅E] (rechts) auszuwählen.

3 Drücken Sie die Taste DISP, drücken Sie dann die Tasten ◀▶, um [☐✗] auszuwählen, und drücken Sie die Taste FUNC SET.

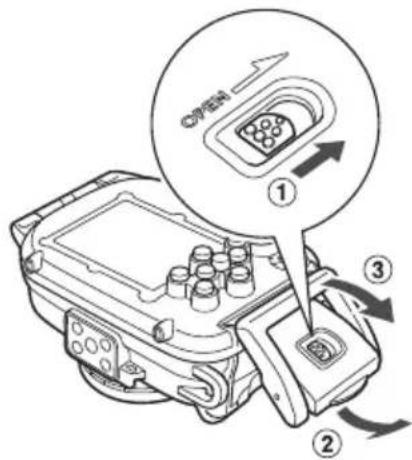

Herausnehmen der Kamera

① ② ③

1 Wischen Sie das Gehäuse gründlich trocken.

Säubern Sie das Gehäuse von Schmutz, Sand, • Haaren und anderen Fremdkörpern, und waschen Sie es unter klarem, laufenden Wasser ab, um Salzablagerungen zu entfernen.

2 Öffnen Sie das Gehäuse, und entnehmen Sie die Kamera.

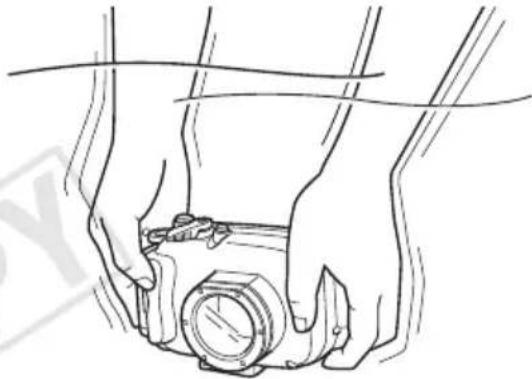

Pflege und Wartung

Befolgen Sie nachstehende Anweisungen nach der Verwendung des Unterwassergehäuses.

1 Schließen Sie das Gehäuse.

Waschen Sie das Innere des Unterwassergehäuses • nicht mit Wasser aus. Wischen Sie es mit einem weichen, trockenen Tuch ab.

2 Waschen Sie das Gehäuse gründlich mit klarem Wasser ab, und trocknen Sie es danach sorgfältig mit einem weichen, trockenen Tuch.

Besonders nach der Verwendung in Meerwasser • ist mehrstündiges Einweichen des geschlossenen Unterwassergehäuses in sauberem Wasser zu empfehlen, um Salzablagerungen zu entfernen.

Technische Daten

Wasserdicht-fähigkeit: Entspricht dem IEC/JIS-Schutzgrad „IPX8“ Für Einsatz bis zu einer Tiefe von 40 m

Wasser abdichtung: Dichtungsring (eingepresster O-Ring)

Gehäusematerial: Polykarbonat

Betriebstemperaturen der Kamera: 0 bis 40 °C

Abmessungen: 132,5 x 89,3 x 67,2 mm (ohne vorstehende Teile)

Volumen: ca. 455 cm ^3

Gewicht: ca. 285 g (nur Unterwassergehäuse*)

Empfohlene Anzahl der gesondert erhältlichen Gewichte (WW-DC1) für das Unterwassergehäuse: 1 Gewicht

* Einschließlich Streuscheibe

Alle hier angegebenen Daten basieren auf den • Teststandards von Canon.

Änderungen am Aussehen und an den Spezifikationen des • Produkts können jederzeit ohne vorherige Benachrichtigung vorgenommen werden.
