BEDIENUNGSANLEITUNG GT-SF-VCS-02 Ambiano

ORIGINALBEDIENUNGSANLEITUNG .............. 61

Inhaltsverzeichnis 62 Allgemeines 63 Einführung 63 EU-Konformitätserklärung 63 Bestimmungsgemäße Verwendung 63 Produktbestandteile/ Lieferumfang 64 Sicherheit 66 Gefahren für Kinder und Personen mit eingeschränkten Fähigkeiten 66 Gefahren beim Umgang mit Elektrogeräten 66 Gefahren beim Betrieb des Akku-Stielstaubsauger 68 Symbolerklärung und weitere Informationen 70 Aufbau und Montage 72 Vor dem ersten Gebrauch 72 Montage der Wandhalterung 2 Laden des Akkupacks 73 Bedeutung der Akku-Statusanzeige 74 Bedienung 75 Benutzung des Gerätes 75 Übersicht Saugdüsen 76 Saugstufen 78 Gerät verwenden 79 Störung und Behebung 80 Wartung, Reinigung und Pflege 81 Bodendüse reinigen 81 Staubbehälter entleeren 83 Filter reinigen 83 Aufbewahrung 84 Technische Daten 86 Entsorgen 87 Verpackung entsorgen 87 Artikel entsorgen 87 Netzadapter/Steckernetzteil 87 Entnahme des Akkupacks 88 Entsorgung Batterien und Akkus 89 Inhaltsverzeichnis63

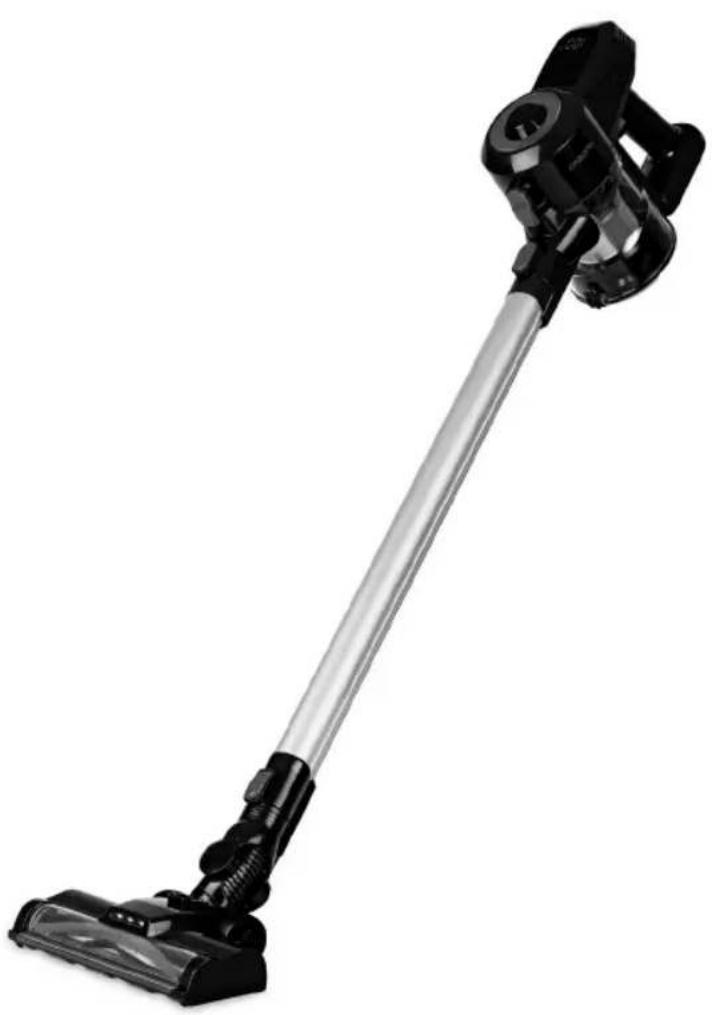

Einführung Vielen Dank, dass Sie sich für den Akku-Stielstaubsauger von Ambiano entschieden haben. Sie haben damit ein qualitativ hochwertiges Produkt erworben, das höchste Leistungs- und Sicherheitsstandards erfüllt. Für den richtigen Umgang und eine lange Lebensdauer empfehlen wir Ihnen die nachfolgenden Hinweise zu beachten. Bitte lesen Sie die Anleitung und insbesondere die Sicherheitshinweise vor der Inbetriebnahme des Gerätes sorgfältig durch. Sie nden eine Reihe von wichtigen und nützlichen Hin- weisen, die vor der Inbetriebnahme von jedem Benutzer verstanden und beachtet werden müssen. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese bei Weitergabe des Gerätes mit. EU-Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorge- schriebenen Standards wird gewährlei- stet. Die vollständige Konformitätser- klärung finden Sie im Internet unter www.gt-support.de. Der Netzadapter entspricht den Anforderungen des deutschen Pro- duktsicherheitsgesetzes. Dies wird nachgewiesen durch das GS-Zeichen des unab- hängigen Prüfinstitutes: Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum Saugen von trockenem Schmutz in trockenen Räumen oder in Autos (oder ähnlichen Fahrzeu- gen) mit dem entsprechenden Zubehör geeignet. Zudem ist das Gerät nicht für den gewerb- lichen Gebrauch bestimmt, sondern ausschließlich für die Benutzung im privaten Haus- halt. Jede andere Verwendung oder Änderung des Gerätes ist nicht bestimmungsgemäß und ist grundsätzlich untersagt. Für Schäden, die durch nicht bestim- mungsgemäßen Gebrauch oder falsche Bedienung entstanden sind, kann keine Haftung über- nommen werden. Herausgeber der Anleitung: Globaltronics GmbH & Co. KG Bei den Mühren 5 20457 Hamburg Deutschland Allgemeines Nur für Steckernetzteil/Netzadapter Lizenzinhaber: Shenzhen CHANZEHO Technology Co., Limited65

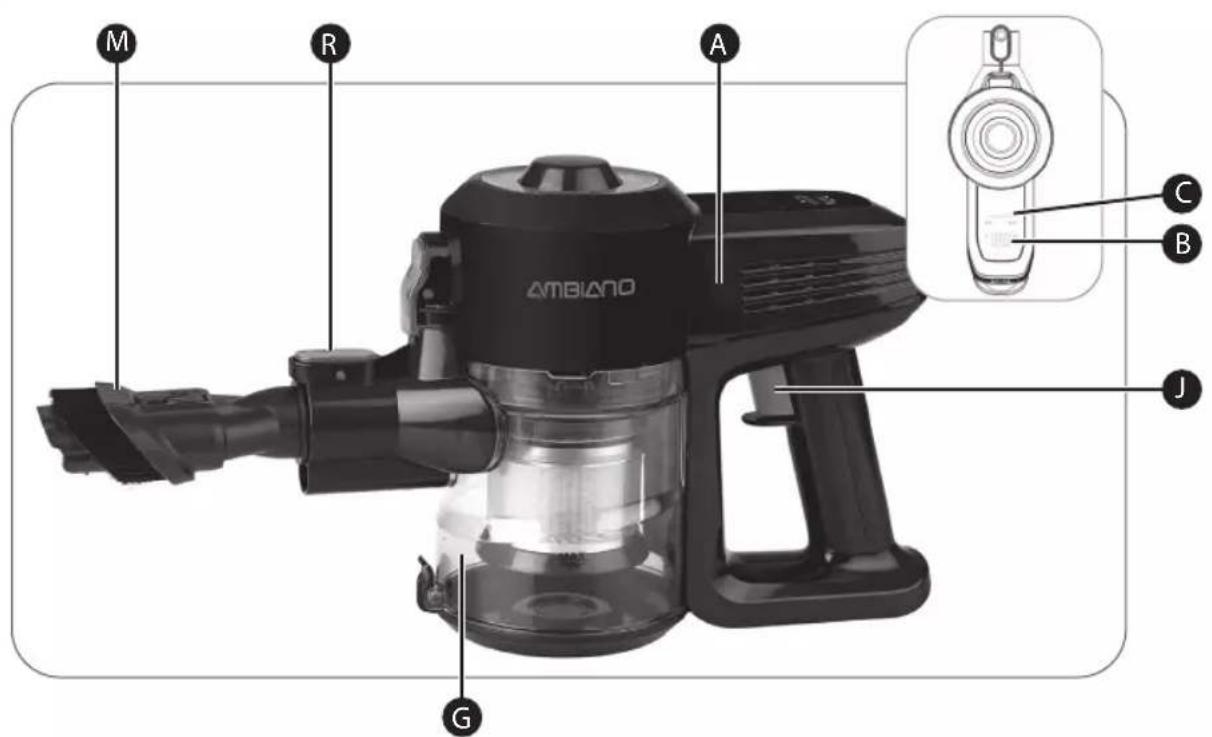

Produktbestandteile / Lieferumfang

A) Grundgerät B) Akku-Statusanzeige C) Saugstufenanzeige D) Taste Saugstufeneinstellung E) Entriegelungstaste Staubbehälter F) Saugöffnung (=Aufnahme für Saugdüsen/Saugrohr) G) Staubbehälter H) Grobstaubfilter

I) Feinstaubfilter (HEPA)

J) Ein-/Aus-Taste K) Ladebuchse (Grundgerät) L) Fugendüse M) Polster-/Bürstendüse N) Bodendüse O) Bürstenrolle (2x) P) Saugrohr Q) Wandhalterung (inkl. Montagematerial) R) Entriegelungstaste Saugöffnung S) Entriegelungsklammer T) Abluftöffnungen U) Entriegelung

V) Netzadapter/Steckernetzteil (ohne

Abb.) W) Bedienungsanleitung und Garantiekarte (ohne Abb.) Technische und optische Änderungen vorbehalten.

Sicherheit Lesen und beachten Sie alle nachfolgend auf- geführten Sicherheits- hinweise. Bei Nicht- beachten bestehen erhebliche Unfall- und Verletzungs risiken sowie die Gefahr von Sach- und Geräte- schäden. Gefahren für Kinder und Personen mit eingeschränk- ten Fähigkeiten - Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. - Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder ohne Be- aufsichtigung durchgeführt werden. - Das Gerät, der Netzadapter und seine Anschlussleitung sind von Kindern jünger als 8 Jahre, fernzuhalten. - Kinder dürfen nicht mit dem Gerät spielen. Kinder erken- nen nicht die Gefahr, die beim Umgang mit elektri- schen Geräten entstehen kann. Deshalb das Gerät außerhalb der Reichweite von Kindern benutzen und aufbewahren. Lassen Sie das Netzkabel nicht herunter- hängen, damit nicht daran gezogen wird. - Halten Sie Verpackungs- material von Kindern fern – Erstickungsgefahr! Gefahren beim Umgang mit Elektrogeräten - Den Netzadapter nur an eine vorschriftsmäßig in- stallierte Steckdose mit einer Netzspannung gemäß Typenschild anschließen.67

- Ein beschädigtes Verbin- dungskabel kann nicht er- setzt werden. Entsorgen Sie einen beschädigten Netzad- apter und ersetzen Sie ihn durch einen Netzadapter des gleichen Typs. Untersu- chen Sie den Netzadapter sowie das Verbindungskabel regelmäßig auf Beschädi- gungen. - Reparaturen dürfen nur von zugelassenen Fachwerk- stätten ausgeführt werden. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar. - Das Gerät darf nur mit dem mitgelieferten Netzadapter geladen werden. - Das Gerät während des Be- triebes nicht ohne Aufsicht lassen, um Unfälle zu ver- meiden. - Den Netzadapter und das Grundgerät nie in Wasser tauchen und nicht im Freien benutzen, da diese Kompo- nenten weder Regen noch anderer Feuchtigkeit ausge- setzt werden dürfen! Stromschlaggefahr! - Sollte das Gerät einmal ins Wasser gefallen sein, erst den Netzadapter ziehen, dann das Gerät herausneh- men. Das Gerät danach nicht mehr in Betrieb neh- men, sondern erst von einer zugelassenen Servicestelle überprüfen lassen. Dies gilt auch, wenn der Netzadap- ter ins Wasser gefallen sein sollte oder wenn das Verbin- dungskabel oder das Gerät beschädigt sind oder das Gerät heruntergefallen ist. - Darauf achten, dass Netz- adapter, Verbindungska- bel und das Gerät nie auf heißen Oberflächen oder in der Nähe von Wärme- quellen platziert werden. Das Verbindungskabel so verlegen, dass es nicht mit heißen oder scharfkantigen Gegenständen in Berührung kommt. Stromschlaggefahr! - Das Verbindungskabel kei- nesfalls knicken und nicht69

um das Gerät wickeln, da dies zu einem Kabelbruch führen kann. - Immer den Netzadapter zie- hen, bei Betriebsstörungen, vor jeder Reinigung und wenn nicht mit dem Gerät verbunden! Niemals am Verbindungskabel ziehen! Stromschlaggefahr! - Das Gerät und/oder den Netzadapter nie selbst öffnen und keinesfalls versuchen, mit Metallge- genständen in das Innere zu gelangen. Stromschlaggefahr! - Das Gerät nicht benutzen, wenn man sich auf feuch- tem Boden befindet oder wenn die Hände oder das Gerät nass sind. Stromschlaggefahr! Gefahren beim Betrieb des Akku-Stielstaubsaugers - Laden Sie den Akkupack des Akku-Stielstaubsaugers ausschließlich mit dem im Lieferumfang enthaltenen Netzadapter/Steckernetzteil - Modell: CZH013270050EUWP (Li-Ion-Akkupack 22,2 V

2200 mAh). Laden Sie keines- falls nicht wiederaufladbare Batterien! Explosionsgefahr! - Verwenden Sie den im Liefe- rumfang enthaltenen Netz- adapter ausschließlich zum Laden des in diesem Gerät enthaltenen Akkupacks. - Netzadapter und Abluftöff- nungen des Handstaubsau- gers nicht abdecken, um Überhitzung zu vermeiden! - Ausgelaufene oder beschä- digte Akkupacks sind umge- hend vom Gerät zu entfernen. Vermeiden Sie den Kontakt mit Haut, Augen und Schleim- häuten. Bei Kontakt mit Batterie- bzw. Akkuüssig- keit die betroenen Stellen sofort mit reichlich klarem Wasser spülen und umge- hend einen Arzt aufsuchen! - Versuchen Sie nicht, die Hülle des Akkupacks zu öffnen oder den Akkupack zu zerlegen, dies würde den Akkupack zerstören. Erhöhte Auslaufgefahr! - Der im Gerät enthaltene Ak- kupack ist nicht austauschbar. - Vermeiden Sie starke Stöße69

und Erschütterungen. - Bewahren Sie den Staubsau- ger und die Zubehörteile nicht an heißen oder kalten, feuchten oder schmutzigen Orten auf. Extreme Umge- bungsbedingungen beein- trächtigen das Ladevermögen des Akkupacks. - Verwenden Sie keine defekten Düsen bzw. Zubehörteile, da- durch besteht die Gefahr, dass der zu reinigende Gegenstand beschädigt wird oder Sie sich verletzen! - Betreiben Sie das Gerät niemals mit entfernten oder beschädigten Staubfiltern, um Gefährdungen zu vermeiden! - Um Gefährdungen zu vermei- den, schalten Sie das Gerät stets aus, bevor Sie eine der Düsen bzw. Zubehör aufset- zen oder abnehmen. - Vermeiden Sie Berührungen mit beweglichen Teilen. Um Personen- oder Sachschäden zu verhindern, darauf achten, dass Hände, Haare, Kleidung und andere Gegenstände und Körperteile während des Betriebs nicht in Kontakt mit sich bewegenden Teilen (z. B. Bürstenrolle der Bodendüse) gelangen. Verletzungsgefahr! - Saugen Sie weder glühende Asche, brennende Zigaretten oder Streichhölzer noch spitze Gegenstände, Glassplitter sowie Wasser oder andere Flüssigkeiten auf. Dadurch können Sie den Staubsauger beschädigen und sich selbst in Gefahr bringen. Glühende Asche, brennende Zigaretten etc. setzen die Filter in Brand, Feuchtigkeit kann zum Kurz- schluss führen, spitze Gegen- stände beschädigen die Filter. - Das Gerät nicht in Betrieb nehmen, wenn das Gehäuse erkennbare Schäden aufweist oder der Verdacht auf einen unsichtbaren Defekt (z.B. nach einem Sturz) besteht. - Beim Reinigen und Warten des Gerätes, beim Auswech- seln von Teilen oder beim Umstellen auf eine andere Funktion ist das Gerät vorher auszuschalten. Zusätzlich darf das Gerät bzw. der Akku-Pack nicht mit dem Netzadapter verbunden sein. - Saugen Sie mit der Boden- düse nicht in der Nähe von Kabeln, Leitungen und langen Teppichfransen. Diese Gegen-71

stände können dabei beschä- digt werden oder sich in der Bürstenrolle verfangen und so das Gerät beschädigen. - Um Unfälle zu vermeiden, saugen Sie mit dem Gerät keine gesundheitsbeeinträch- tigenden, feuchten, nassen, explosiven, giftigen Gegen- stände, groben Glassplitter, Lösungsmittel, Toner, Gips, Ze- ment, Steinstaub, Bohrstaub, Gase oder Glut auf oder ab. - Um Unfälle zu vermeiden, saugen Sie keine Lebewe- sen ab. Saugen Sie keine Kleidungsstücke ab, die am Körper getragen werden. Düsen- und andere Saugöff- nungen dürfen niemals in die Nähe von Haaren, Augen und Ohren gelangen. - Verwenden Sie ausschließlich Originalzubehör. Bei Verwen- dung von Nicht-Originalzu- behörteilen ist mit erhöhter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit Nicht-Originalzubehör entfällt jede Haftung. Bei Verwen- dung fremder Zubehörteile und daraus resultierenden Ge- räteschäden erlischt jeglicher Garantieanspruch. - Seien Sie besonders vorsich- tig, wenn Sie auf Treppenstu- fen saugen. Unfallgefahr! - Die LEDs an der Vorderseite der Bodendüse sind nicht austauschbar. Symbolerklärung und weitere Informationen Die folgenden Symbole und Signalworte werden in dieser Bedienungs- anleitung, auf dem Gerät und/oder auf der Verpackung verwendet oder dienen zur Darstellung von zusätzlichen Informationen. Bedienungsanleitung lesen und beachten! Wichtige Warnhinweise sind mit diesem Symbol gekennzeichnet. Gefahr – bezieht sich auf Personenschäden Achtung – bezieht sich auf Sachschäden71

Wichtige Informationen sind mit diesem Symbol gekennzeichnet. Konformitätserklärung (siehe Kapitel „Konformitätserklärungen“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der relevanten EG-Richtlinien. Der Netzadapter entspricht der Schutzklasse II. Das Grundgerät (Handteil) entspricht der Schutzklasse III. Nur in geschlossenen Innenräumen verwenden Polarität Anschlussstecker: außen (–) / innen (+) Zum Laden des Gerätes muss der im Lieferumfang enthal- tene separate Netzadapter CS13A270050FGF verwendet werden. Dieses Symbol signalisiert besondere Vorschriften zur Entsorgung von Altgeräten (siehe Kapitel „Entsorgung“). Li-Ion Achtung – Der Akku enthält umweltgefährdende Inhaltsstoffe. Eine Entsorgung über den Hausmüll ist seit dem 1. 10. 1998 gesetzlich untersagt. Entsorgen Sie den Akku nach den gel- tenden gesetzlichen Bestimmungen über den Handel oder eine von den öffentlichrechtlichen Entsorgungsträgern dafür eingerichtete Rücknahmestelle (Wertstoffhof)!73

Aufbau und Montage Vor dem ersten Gebrauch Überprüfen Sie das Gerät nach dem Auspacken auf Vollständigkeit und eventuel- le Transportschäden – um Gefährdungen zu vermeiden. Benutzen Sie es im Zweifels- falle nicht, sondern wenden Sie sich in diesem Falle an unseren Kundendienst. Die Serviceadresse nden Sie in unseren Garantiebedingungen auf der Garantiekarte. Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Ver- packung.

• Nehmen Sie das Gerät vorsichtig aus seiner Verkaufsverpackung.

• Entfernen Sie alle Verpackungsteile.

• Reinigen Sie das Gerät und alle Zubehörteile von Verpackungs- staubresten, gemäß den Angaben im Kapitel „Wartung, Reinigung und Pflege“. Montage der Wandhalterung Damit das Gerät immer griffbereit zu Ihrer Verfügung steht, ist eine Wandhal- terung (Q) im Lieferumfang enthalten, in der Sie das Gerät bequem verstauen können. Bei der Befestigung der Wandhalterung ist unbedingt darauf zu achten, dass sich in bzw. hinter der Wand keine elektrischen Leitungen oder Wasserrohre benden. Stromschlaggefahr! Verwen- den Sie ggf. einen Kabelde- tektor oder ziehen einen Fachmann zu Rate.

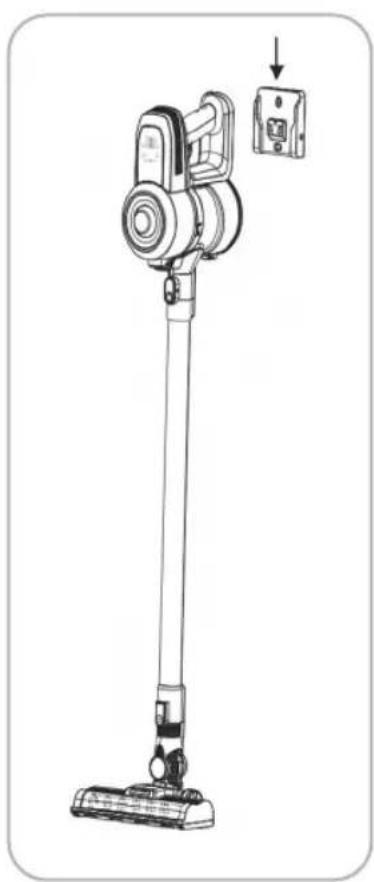

• Wählen Sie einen geeigneten Ort zur Befestigung der Wandhalterung (Q). Beachten Sie dabei, dass das Gerät für Kinder unzugänglich sein sollten, auch wenn es in der Wandhalterung (Q) angebracht ist.

• Achten Sie auch darauf, dass sich die Wandhalterung (Q) in der Nähe einer Steckdose befindet, die zum Laden des Akku-Packs verwendet werden kann.

• Bitte bedenken Sie auch, dass Sie die Wandhalterung (Q) in ausreichender Höhe anbringen, so dass das Gerät inklusive Saugrohr (P) und Bodendü- se (N) korrekt befestigt werden kann, sofern Sie das wünschen..

• Zur Bestimmung der Bohrlochposi- tionen kann die Wandhalterung (Q) als Schablone zu Hilfe genommen werden.

• Zeichnen Sie mit einem Stift durch die Löcher in der Wandhalterung (Q) die Position der Bohrlöcher an.

• Zur Befestigung der Wandhalte- rung (Q) bohren Sie mit einem den73

Dübeln entsprechenden Bohrer 2 Löcher in die Wand.

• Stecken Sie die Dübel in die Bohrlö- cher.

• Befestigen Sie die Wandhalterung (Q) mit den Schrauben an der Wand.

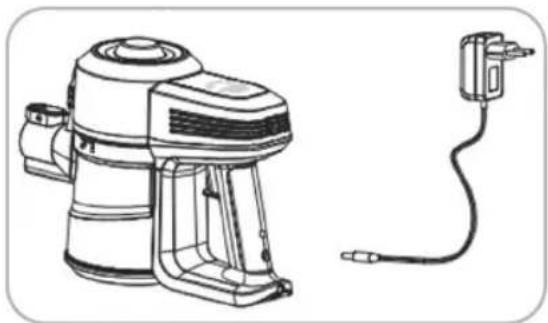

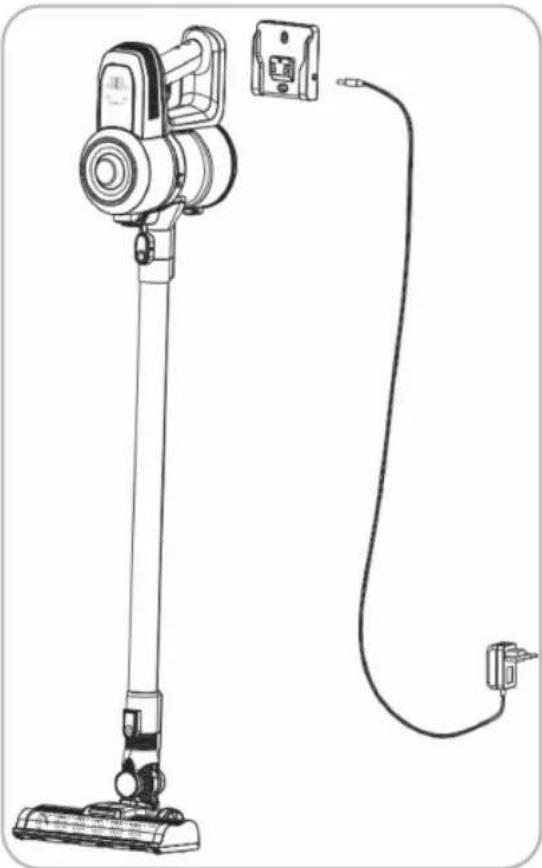

Laden des Akkupacks Sie können den Akkupack des Gerätes aufladen indem Sie den Netzadapter entweder direkt mit dem Grundgerät verbinden oder aber den Netzadapter an die Wandhalte- rung anschließen und das Grundgerät zum Laden in die Wandhalterung einsetzen. Der Akku-Stielstaubsauger muss vor dem ersten Gebrauch 4-5 Stunden geladen werden. Der Ladevorgang muss zwischen 10° und 35° Celsius stattfinden.

1. Um den Akku-Handstaubsauger

aufzuladen, stecken Sie den Lade- stecker in die Ladebuchse (K) der Wandhalterung (Q). Die Akku-Statusanzeige (B) zeigt den aktuellen Ladestatus des Akkupacks in Prozent sowohl während der Nut- zung des Gerätes als auch während des Ladevorganges an. Bei niedrigem Ladestatus wird die Anzeige blinkend dargestellt und zeigt so an, dass der Akkupack gela- den werden sollte.75

2. Setzen Sie dann das Grundgerät (A)

von oben in die Wandhalterung(Q) ein.

3. Stecken Sie den Netzadapter (V) nun

in die Steckdose und die Akku-Sta- tusanzeige (B) leuchtet auf. Während des Ladevorgangs blinkt zusätzlich das grüne Ladesymbol. Wenn der Akkupack vollständig geladen ist, leuchtet das grüne Ladesymbol durchgehend. Hinweis: Der Akkupack im Grundgerät (A) kann auch direkt über den Netz- adapter geladen werden. Stecken Sie hierfür den Ladestecker des Netzad- apters (V) in die Ladebuchse (K) des Grundgerätes (A) und den Netzadapter (V) anschließend in die Steckdose. Während des Ladevorgangs ist kein Betrieb des Gerätes möglich. Wir empfehlen Ihnen das Gerät von der Stromversorgung zu trennen, sobald der Ladevorgang abgeschlossen ist. Bedeutung der Akku-Statusanzeige Der Lade- und Entladestatus des Akku- packs wird ihnen über die Akku-Status- anzeige (B) in Prozent angezeigt.75

Bedienung Benutzung des Gerätes Saugen Sie mit dem Gerät keine giftigen bzw. gesund- heitsgefährdenden, feuerge- fährlichen oder explosiven Stoe auf oder Glut aus dem Kamin oder Ofen. Brand- und Explosionsgefahr! Saugen Sie auf keinen Fall: Toner, Gips, Zement, Stein- staub, Bohrstaub, toxische oder explosive Stoe, glühen- de Asche, brennende Zigaret- ten oder Streichhölzer, spitze Gegenstände wie Glassplitter, Flüssigkeit! Wenn einer der Filter während der Verwendung des Staub- saugers nicht korrekt einge- setzt oder beschädigt ist, können aufgesaugter Staub oder Schmutz in das Motorge- häuse gelangen und den Staubsauger beschädigen. Verwenden Sie den Staubsau- ger nur, wenn sämtliche Filter unbeschädigt und korrekt eingesetzt sind. Ihr Gerät ist mit verschiedenen Zube- hörteilen ausgestattet, die vielfältige Anwendungsmöglichkeiten bieten. So sind im Lieferumfang eine Fugen- düse (L), eine Polster-/Bürstendüse (M) sowie eine Bodendüse (N) enthalten. Sämtliche dieser Düsen können Sie direkt am Grundgerät (A) bzw. dessen Saugöffnung (F) anbringen und das Gerät als Handstaubsauger nutzen. Alternativ können Sie zuerst das Saugrohr (P) am Grundgerät (A) bzw. dessen Saugöffnung (F) befestigen und die Zubehörteile analog am Saugrohr (P) einsetzen und erhalten so einen Stielstaubsauger, mit dem Sie auch Bodenflächen bearbeiten können.77

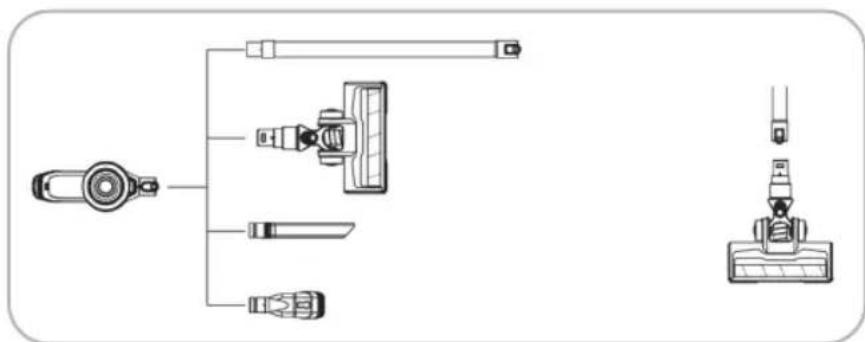

Übersicht Saugdüsen Fugendüse (L) Die Fugendüse (L) eignet sich zum Aus- saugen von Stofffalten, Fugen, Ecken oder Nischen.

• Um die Düse zu benutzen, setzen Sie sie bis zum Anschlag in die Saugöff- nung (F) des Grundgerätes ein, bis sie mit einem „Klick“ verriegelt ist. Alternativ können Sie die Düse auch in Kombination mit dem Saugrohr (P) verwenden, um besser an schwer zugängliche Stellen zu gelangen.

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste (R) an der Saugöffnung (F) oder ggf. am Saugrohr (P) und nehmen die Düse ab. Polster-/Bürstendüse (M) Hierbei handelt es sich um eine 2 in 1 Düse, die Sie je nach Positionierung des verschiebbaren Bürstenteils entweder als Polsterdüse oder als Bürstendüse benutzen können.

• Um die Düse zu benutzen, setzen Sie sie bis zum Anschlag in die Saugöff- nung (F) des Grundgerätes ein, bis sie mit einem „Klick“ verriegelt ist. Alternativ können Sie die Düse auch in Kombination mit dem Saugrohr (P) verwenden, um besser an schwer zugängliche Stellen zu gelangen.

• Möchten Sie die Polster-/Bürsten- düse (M) als Bürstendüse verwen- den, so drücken Sie ggf. die dort angebrachte Entriegelung (U) und schieben das Bürstenteil nach vorne in Richtung Saugende der Polster-/ Bürstendüse (M), bis es dort einras- tet. Als Bürstendüse eignet sie sich zur schonenden Reinigung von beispiels- weise Bilder-/Türrahmen, Büchern, Sichtschutzeinrichtungen, Lampen- schirmen usw.

• Um die Polster-/Bürstendüse (M) als Polsterdüse zu nutzen, stellen Sie das Bürstenteil in die hintere Position. Drücken Sie hierfür die am Bürstenteil angebrachte Entriege- lung (U) und schieben das Bürsten- teil nach hinten, weg vom Saugende der Polster-/Bürstendüse (M) bis zum Anschlag.

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste (R) an der Saugöffnung (F) oder ggf. am Saugrohr (P) und nehmen die Düse ab. Bodendüse (N) Berühren Sie keinesfalls während des Betriebes eine sich drehende Bürstenrolle. Verletzungsgefahr! Die Bodendüse(N) eignet sich zum Rei- nigen größerer Flächen. In Verbindung77

mit dem Saugrohr (P) können Sie hier- mit bequem Ihre Fußböden reinigen. Die Bodendüse (N) wird in Verbindung mit einer Bürstenrolle (O), die an der Unterseite der Bodendüse (N) einge- setzt ist, verwendet und sorgt so für ein optimales Reinigungsergebnis in Verbindung mit der Saugfunktion. Im Lieferumfang sind zwei Bürsten- rollen (O) enthalten, die Sie je nach Beschaffenheit und Art der zu reini- genden Fläche in Kombination mit der Bodendüse (N) nutzen können. Verwenden Sie die Bodendüse (N) nicht ohne eine korrekt angebrachte Bürstenrolle (O). Hinweis: Eine Bürstenrolle ist bereits in die Bodendüse eingesetzt. Eine der Bürstenrollen (O) ist für die Reinigung von harten, glatten Böden oder sehr kurzflorigen Teppichböden/- matten, die andere für die Bearbeitung sowohl von Teppich- als auch Hart- böden geeignet. Hierbei empfehlen wir die Bürstenrolle mit den längeren Borsten für das Arbeiten auf Teppich- und Hartböden. Die zweite, walzenför- mige Ausführung empfehlen wir für das Arbeiten auf harten, glatten Böden oder sehr kurzflorigen Teppichböden/- matten. Zur Entnahme und zum Einsetzen der jeweiligen Bürstenrolle gehen Sie ge- mäß der entsprechenden Beschreibung im Kapitel „Wartung, Reinigung und Pflege“ vor. Setzen Sie vor der Nutzung der Bodendüse (N) die entsprechende Bürstenrolle (O), die Sie verwenden möchten ein und verriegeln sie ord- nungsgemäß. Grundsätzlich empfehlen wir Ihnen die Nutzung der Bodendüse (N) in Verbin- dung mit dem Saugrohr (P). Selbst- verständlich können Sie sie aber auch direkt am Grundgerät (A) anbringen. Zudem ist die Bodendüse an der Vorderseite mit einer LED-Beleuchtung ausgestattet. Die LED-Beleuchtung beleuchtet dabei den zu bearbeiten- den Bereich.

• Um die Bodendüse (N) zu nutzen, setzen Sie zunächst das Saugrohr (P) in die Saugöffnung (F), bis es hörbar einrastet und verbinden dann die Bodendüse (N) mit dem Saugrohr (P), bis sie hörbar einrastet.

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste (R) an der Saugöffnung (F) oder ggf. am Saugrohr (P) und nehmen die Düse ab.79

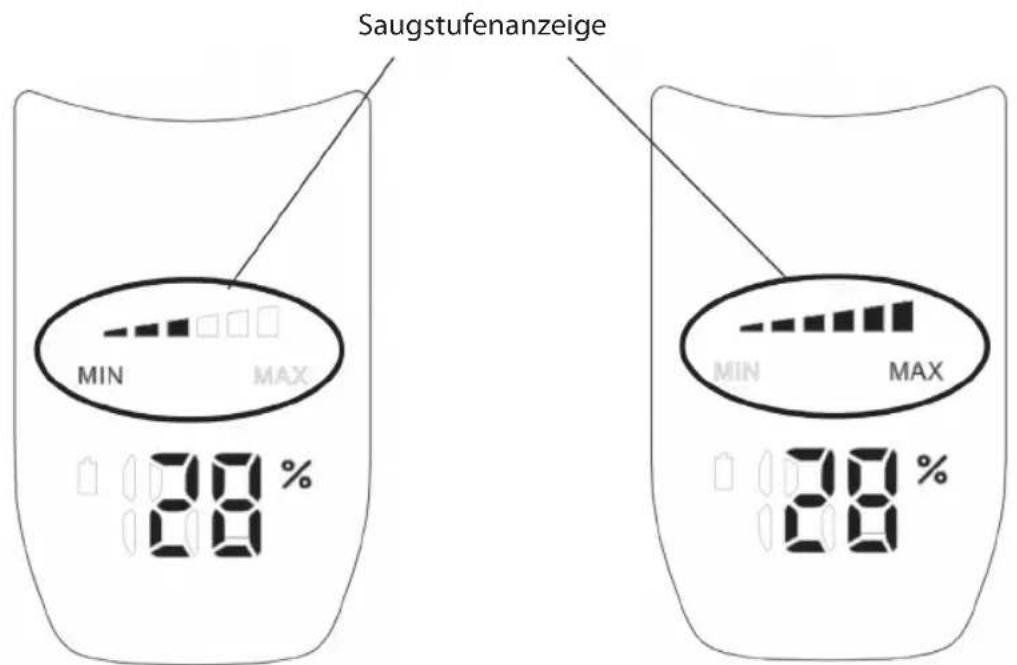

Saugstufen Ihr Gerät verfügt über zwei Saugstufen, die Sie je nach Anwendung über die Taste für Saugstufeneinstellung aus- wählen können. Nachfolgend eine kurze Beschreibung der Saugstufen. Saugstufe 1 niedrige Saugstufe – zum schonenden und energiespa- renden Saugen auf empfindlichen Oberflächen und/oder bei geringer Verschmutzung. Bei Verwendung der niedrigen Saugstufe, verfügt das Gerät über eine längere Laufzeit pro Akku- Ladung. Saugstufe 2 hohe Saugstufe - kraft- volles Saugen bei starker Verschmut- zung.

• Wenn Sie das Gerät mit Hilfe der Ein-/Aus-Taste (J) einschalten, ist au- tomatisch die Saugstufe 1 aktiviert.

• Möchten Sie die Saugstufe 2 akti- vieren so drücken Sie die Taste für Saugstufeneinstellung (D).

• Um wieder zur Saugstufe 1 zu gelan- gen, drücken Sie erneut die Taste für Saugstufeneinstellung (D). Über die Saugstufenanzeige (C) wird Ihnen angezeigt, ob die hohe oder die niedrige Saugstufe aktiviert ist. Saugstufenanzeige Saugstufe 1 – niedrige Saugstufe Saugstufe 2 – hohe Saugstufe79

Gerät verwenden Das Gerät muss nach jeder Benutzung sowie vor dem Anbringen oder Abnehmen von Zubehörteilen ausge- schaltet werden.

• Um das Gerät zu nutzen, bringen Sie das gewünschte Zubehör an und drücken danach die Ein-/Aus-Taste (J), um das Gerät einzuschalten. Der Motor beginnt zu arbeiten und das Gerät saugt mit der niedrigen Saug- stufe.

• Möchten Sie mit der hohen Saugstu- fe arbeiten, drücken Sie die Taste für Saugstufeneinstellung (D).

• Schieben und ziehen Sie die jewei- lige Düse vorsichtig über die zu reinigende Fläche und ggf. auch in die Ecken.

• Schalten Sie danach das Gerät mit Hilfe der Ein-/Aus-Taste (J) ab.81

Störung und Behebung Störung: Ursache: Behebung: Das Gerät zeigt keine Funktion. Der Akku ist leer. Akku laden. Das Gerät ist nicht eingeschaltet. Drücken Sie die Ein-/Aus-Taste um das Gerät einzuschalten. Saugleistung ist schwach. Staubbehälter ist voll. Staubbehälter entleeren. Filter nicht korrekt eingesetzt oder verschmutzt. Filter korrekt einsetzen bzw. reinigen. Saugdüsen sind verstopft. Gerät ausschalten. Verstopfung entfernen. Beleuchtung der Bodendüse ist schwach oder leuchtet nicht. Leuchtmittel (LEDs) defekt. Bitte kontaktieren Sie unseren Kundendienst. Bei hier nicht aufgeführten Störungen wenden Sie sich bitte an unseren Kundendienst. Unsere Kunden berater helfen Ihnen gerne weiter. Die Serviceadresse finden Sie in unseren Garantiebedingungen auf der separat beigelegten Garantiekarte. Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich. Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.81

Wartung, Reinigung und Pege Ziehen Sie vor dem Reinigen immer den Netzadapter und lassen Sie das Gerät vollstän- dig abkühlen, bevor Sie es reinigen und verstauen! Stromschlaggefahr! Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Das Gerät nie in Wasser tauchen. Gleiches gilt für den Netzad- apter. Stromschlaggefahr! Benutzen Sie zur Reinigung nie scharfe oder scheuernde Reinigungsmittel oder scharfkantige Gegenstände. Reinigen Sie keinen der Filter in der Geschirrspülmaschine. Kein heißes Wasser, Reini- gungsmittel oder harte Bürsten zur Reinigung der Filter verwenden. Achten Sie darauf, dass jeder der Filter vor der nächsten Benutzung vollständig getrocknet ist. Lassen Sie die Filter ausschließlich an der Luft trocknen, verwenden Sie keinesfalls irgendwelche Heiz- geräte. Ein feuchter oder nasser Filter kann die Saug- leistung des Gerätes herab- setzen oder zu einer Beschä- digung der Elektronik führen. Reinigen Sie die Abluftöffnun- gen sowie die Filter in regelmä- ßigen Abständen. Wenn Sie eine verminderte Leistung des Gerätes feststellen, ist dies oft ein Zeichen dafür, dass Filter und/oder Abluftöffnungen gereinigt werden sollten.

• Zur Reinigung des Geräteäußeren und des Staubbehälters (G) sowie der weiteren Zubehörteile benut- zen Sie ein trockenes, allenfalls mäßig feuchtes, gut ausgewrunge- nes Tuch.

• Anschließend gut trocken reiben.

• Abluftöffnungen von Zeit zu Zeit mit einer weichen Bürste reinigen. Bodendüse reinigen Nehmen Sie vor der Reini- gung der Bodendüse bzw. der Bürstenrolle die Bodendüse vom Grundgerät bzw. dem Saugrohr ab. Sie vermeiden so einen versehentlichen Betrieb.

• Die Bodendüse (N) an deren Unter- seite gelegentlich mit dem Grundge- rät (A) (Handstaubsauger) absaugen.83

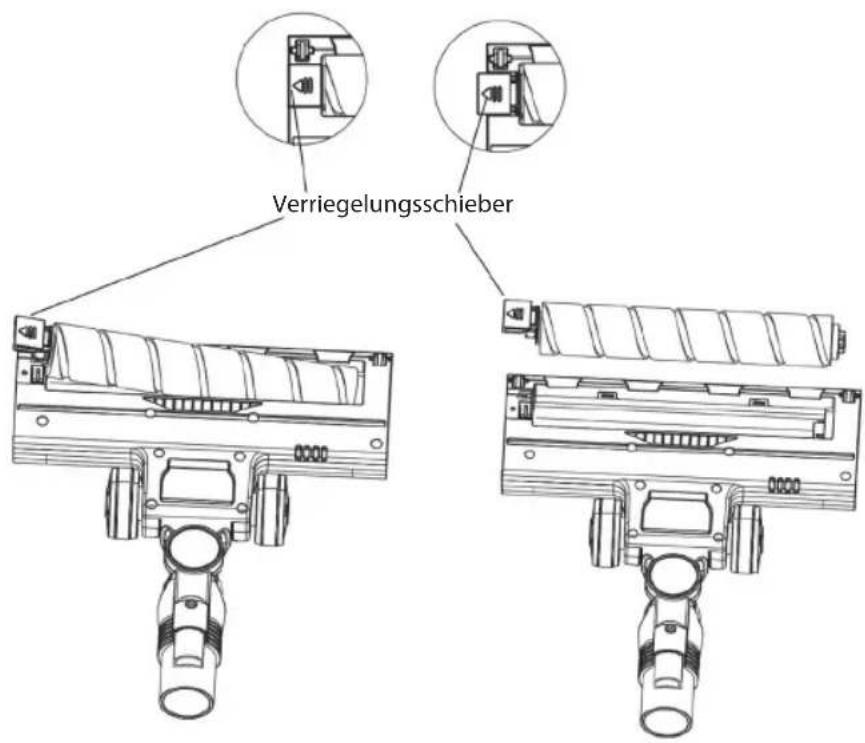

Die Bürstenrolle kann bei starker Verschmutzung aus der Bodendüse entnommen werden und separat gereinigt werden. Zur Entnahme der Bürstenrolle (O) gehen Sie wie folgt vor. Verriegelungsschieber

• Öffnen Sie die Verriegelung der jeweiligen Bürstenrolle (O) an der Unterseite der Bodendüse (N) , in- dem Sie den Verriegelungsschieber nach aussen drücken.

• Nehmen Sie die Bürstenrolle (O) am Verriegelungsschieber aus der Bodendüse (N).

• Reinigen Sie die Bürstenrolle gründ- lich von den Verschmutzungen.

• Setzen Sie danach die jeweilige Bürs- tenrolle (O) wieder in die Bodendüse (N) ein, indem Sie sie zuerst mit der, dem Verriegelungsschieber abge- wandten Seite und dann auf der anderen Seite einsetzen.

• Fixieren Sie nun die Bürstenrolle (O), indem Sie den Verriegelungsschie-83

ber nach innen, in Richtung Bürsten- rolle drücken. Staubbehälter (G) entleeren Hinweis: Wir empfehlen Ihnen beim Entleeren des Staubbehälters (G) bzw. der Entnahme der Filter die Verwen- dung von geeigneten Reinigungs- oder Einweghandschuhen. Entleeren Sie den Staubbehälter (G) vorzugsweise im Freien. Zudem empfehlen wir den Staubbe- hälter (G) nach jedem Saugen, spä- testens aber wenn die Füllmenge die MAX-Markierung am Behälter erreicht hat, zu entleeren. Bei stark gefülltem Staubbehälter (G) kann die Saugkraft nachlassen.

• Halten Sie das Gerät vorzugsweise mit dem Staubbehälter nach unten.

• Zum Abnehmen des Staubbehälters (G) drücken Sie die Entriegelungs- taste Staubbehälter (E) und drehen den Staubbehälter soweit gegen den Uhrzeigersinn, bis das Dreieck am Grundgerät (A) auf das Symbol „geöffnetes Schloss“ am Staubbehäl- ter (G) zeigt und nehmen ihn nach unten ab.

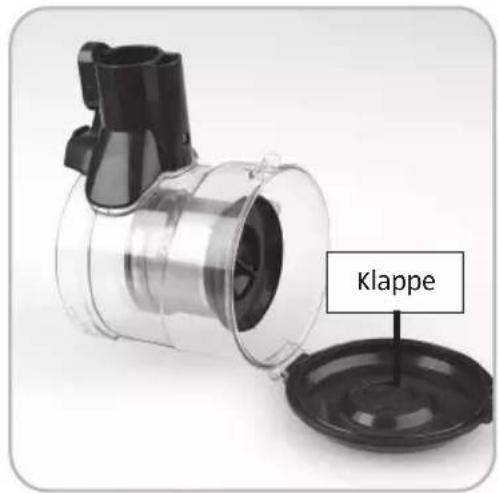

• Halten Sie den Staubbehälter über ein geeignetes Behältnis und öffnen Sie die Klappe an der Unterseite. Staub und Schmutz fällt aus dem Behälter. Schließen Sie danach die Klappe wieder. Filter (H) + (I) reinigen

• Öffnen Sie die Klappe an der Un- terseite des Staubbehälters (G) und drehen die Filter ((H) + (I)) ein kurzes Stück gegen den Uhrzeigersinn (in Pfeilrichtung „UNLOCK“), bis Sie sie aus dem Staubbehälter (G) (zur Unterseite) entnehmen können. Klappe

• Ziehen Sie den Grobstaubfilter (H) vom Feinstaubfilter (I) ab.

• Klopfen Sie die Filter vorsichtig über einem Mülleimer aus und reinigen sie mit einer weichen Bürste. Bei starker Verschmutzung den jewei- ligen Filter gründlich mit Wasser85

(höchstens lauwarmes Wasser ver- wenden) reinigen und anschließend vollständig trocknen lassen.

• Nach der Reinigung und dem Trock- nen des jeweiligen Filters setzen Sie den Grobstaubfilter (H) wieder auf den Feinstaubfilter (I) auf. Dabei muss die Aussparung am Grobstaub- filter über der Nase am Feinstaubfil- ter sitzen. Danach die Filter wieder passgenau in den Staubbehälter (G) einsetzen und durch eine kurze Dre- hung im Uhrzeigersinn (in Pfeilrich- tung „LOCK“) verriegeln. Überprüfen Sie den korrekten Sitz.

• Schließen Sie nun die Klappe wieder und befestigen Sie den Staubbehäl- ter (G) wieder am Grundgerät (A). Achten Sie beim Wiederaufsetzen darauf, dass das Dreieck am Grund- gerät mit dem Symbol „geöffnetes Schloss“ auf dem Staubbehälter (G) fluchtet und drehen Sie den Staubbehälter (G) dann ein kurzes Stück, so dass das Dreieck auf dem Grundgerät (A) mit dem Symbol „geschlossenes Schloss“ auf dem Staubbehälter (G) fluchtet und beide Teile fest miteinander verriegelt sind. Aufbewahrung Verstauen Sie nun das Gerät inkl. Zubehör und Netzadapter (V) an einem trockenen, vor Staub geschützten und für Kinder unzugänglichen Ort. Lagern Sie das Gerät nicht mit entlade- nem Akku-Pack, um eine irreversible Beschädigung durch Tiefentladung zu vermeiden. Der optimale Ladestand der Akkus für die Lagerung beträgt ca. zwei Drittel (die beiden linken LEDs der Akku-Statusanzeige leuchten beim Betrieb des Gerätes). Zum Verstauen des Gerätes können Sie auch die Wandhalterung (Q) verwen- den. Hängen bzw. schieben Sie das Gerät hierfür von oben mit ggf. angebrach- tem Saugrohr (P) und dort angebrach- ter Bodendüse (N) mit den Aufhängun- gen des Grundgerätes (A) in die dafür vorgesehenen Haken an der Wandhal- terung (Q). Wenn Sie das Gerät nicht laden, sondern über einen längeren Zeitraum verstauen möchten, sollte die Wandhalterung nicht mit dem Netzad- apter verbunden sein.85

Technische Daten Netzadapter/ Steckernetzteil: Modell: CZH013270050EUWP Eingangsspannung: 100-240 V~ Frequenz: 50/60Hz Eingangsstrom: 0,4 A max. Ausgangsspannung: 27 V Ausgangsstrom: 500mA Ausgangsleistung: 13,5 W Schutzklasse:

Akkupacks: Spannung: 22,2 V Kapazität: 2200 mAh Typ: 6 x 3,7 Li-Ion Grundgerät (Staubsauger): Modell: GT-SF-VCS-02 Leistung: 140 W Schutzklasse: III Betriebs-/Ladetemperatur: Betrieb bzw. Ladevorgang nur bei einer Temperatur von 10°C - 35°C durchführen87

Entsorgen Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Artikel entsorgen Entsorgen Sie den Artikel entspre- chend der in Ihrem Land geltenden Vorschriften. Altgeräte gehören nicht in den Hausmüll! Das Symbol mit der durchge- strichenen Mülltonne bedeu- tet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elekt- ro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlos- sen sind und zerstörungsfrei entnom- men werden können, sind vor der Abgabe des Geräts an einer Erfassungs- stelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen. Das Gleiche gilt für Lampen, die zerstö- rungsfrei aus dem Gerät entnommen werden können. Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich- rechtlichen Entsorgungsträger oder bei den von den Herstellern bzw. Vertrei- bern eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich. Generell haben Vertreiber die Pflicht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknah- memöglichkeiten in zumutbarer Entfer- nung zu gewährleisten. Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altge- räts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein gleichwertiges Neugerät mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferun- gen an einen privaten Haushalt. Netzadapter/Steckernetzteil Wenn das Steckernetzteil ausgedient hat, das Verbindungskabel abtrennen und die Teile einer umweltgerechten Entsorgung – gemäß den aktuell geltenden Bestimmungen – zuführen. Weiterführende Auskünfte erteilt die zuständige kommunale Verwaltungs- behörde.89

Entnahme des Akkupacks Die Akkupacks müssen getrennt von den anderen Geräteteilen entsorgt werden. Wenn der Akku ausgedient hat, so entnehmen Sie die Akkupacks und entsorgen sie vorschriftsgemäß. Zwischen den Batteriekontak- ten darf keine elektrisch leitende Verbindung herge- stellt werden. Es besteht die Gefahr eines Kurzschlusses.

• Betreiben Sie das Grundgerät (A) vor der Entnahme des Akku-Packs so lange, bis es keine Funktion mehr zeigt.

• Nehmen Sie den Staubbehälter (G) vom Grundgerät (A) ab.

• Nach dem Abnehmen des Staub- behälter (G) werden vier Schrauben an der Unterseite des kreisrunden Umfangs des Grundgerätes (A) zu- gänglich. Schrauben Sie mit einem geeigneten Schraubendreher diese Schrauben ab.

• Nehmen Sie nun die obere Gehäuse- abdeckung vom Grundgerät (A) ab.

• Trennen Sie nun sämtliche Kabel- verbindungen, indem Sie sie an den Steckverbindungen abziehen.

• Lösen Sie nun die drei Schrauben, mit denen der Akku-Pack am Grund- gerät (A) befestigt ist.

• Entnehmen Sie den Akku-Pack und entsorgen ihn vorschriftsgemäß.

• Entnehmen Sie den Akku-Pack und entsorgen ihn vorschriftsgemäß. Batterien und Akkus dürfen nicht zusammen mit dem Hausmüll entsorgt werden! Verbraucher sind gesetzlich verpflich- tet, alle Batterien oder Akkus, unabhän- gig davon, ob sie schädliche Subs- tanzen enthalten oder nicht, zu einer Sammelstelle in ihrer Gemeinde oder zu einem Einzelhändler zu bringen, da- mit sie umweltfreundlich entsorgt und wertvolle Rohstoffe zurückgewonnen werden können. Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlos- sen sind und zerstörungsfrei entnom- men werden können, sind vor der Abgabe des Geräts an einer Erfassungs- stelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen. Kleben Sie bei lithiumhaltigen Batteri- en und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Geben Sie Batterien und Akkus nur in entladenem Zustand ab.89
