BEDIENUNGSANLEITUNG CK 2302 ADE

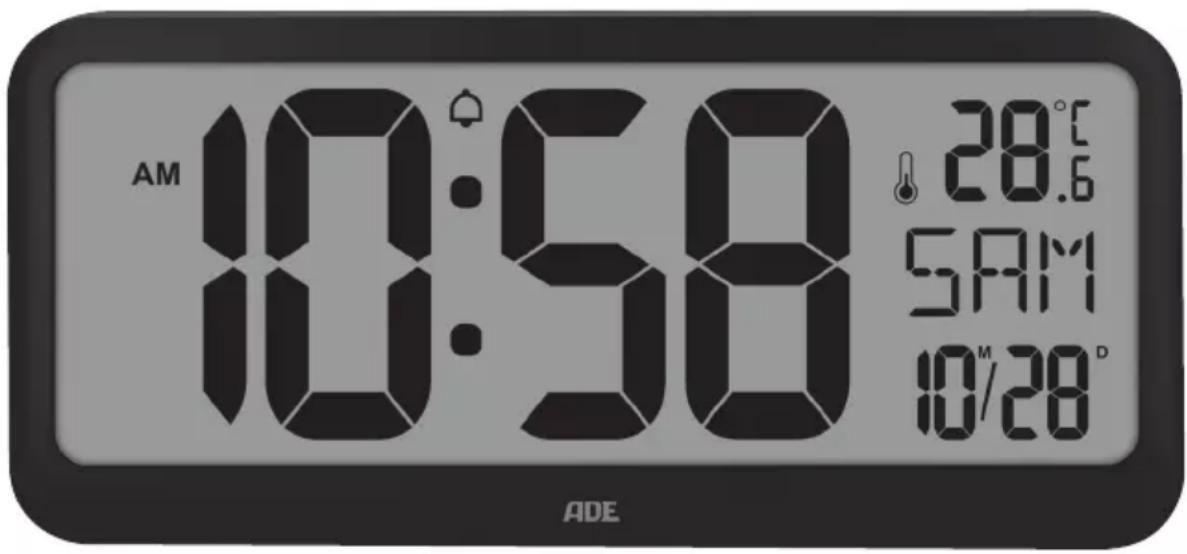

DCF-Funkuhr mit XXL-Anzeige

DCF radio-controlled clock with XXL display | Radio reloj DCF con cifras extragrandes | Horloge radio-pilotée DCF avec affichage XXL | Radiosveglia DCF con display XXL | Zegar radiowy DCF z wyświetlaczem XXL |

AM 10:58 28.6 5AM 10/28 ADE

Bedienungsanleitung

CK 2302

Operating instructions | Instrucciones de operación | Mode d'emploi Istruzioni per l'uso | Instrukcja obsługi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Funkuhr haben Sie die Uhrzeit stets präzise im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen jederzeit ein entspanntes Timing!

Ihr ADE Team

Allgemeines

Über diese Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit.

Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

IM_Web_CK2302_202304_V1

Inhaltsverzeichnis

Allgemeines....2

Sicherheit......4

Bestimmungsgemäßer Gebrauch 5

Lieferumfang....5

Auf einen Blick....6

Inbetriebnahme....7

Zeitsignal empfangen....8

Checkliste bei fehlender Datenanzeige im Display 8

Uhrzeit und Datum manuell einstellen....9

Funkempfang des Zeitsignals manuell starten 9

Standort wählen....10

Funkuhr aufstellen/aufhängen 10

Über den Zeitzeichensender DCF77....10

Wecken....11

Weckzeit einstellen 11

Geweckt werden....11

Sonstige Funktionen 12

Maßeinheit der Temperatur wechseln 12

Zwischen Sommer- und Winterzeit umstellen 12

Funkuhr auf Auslieferzustand zurücksetzen 12

Batterien wechseln....12

Reinigen....12

Störung / Abhilfe 13

Technische Daten 13

Garantie....13

Konformitätserklärung 14

Entsorgen....14

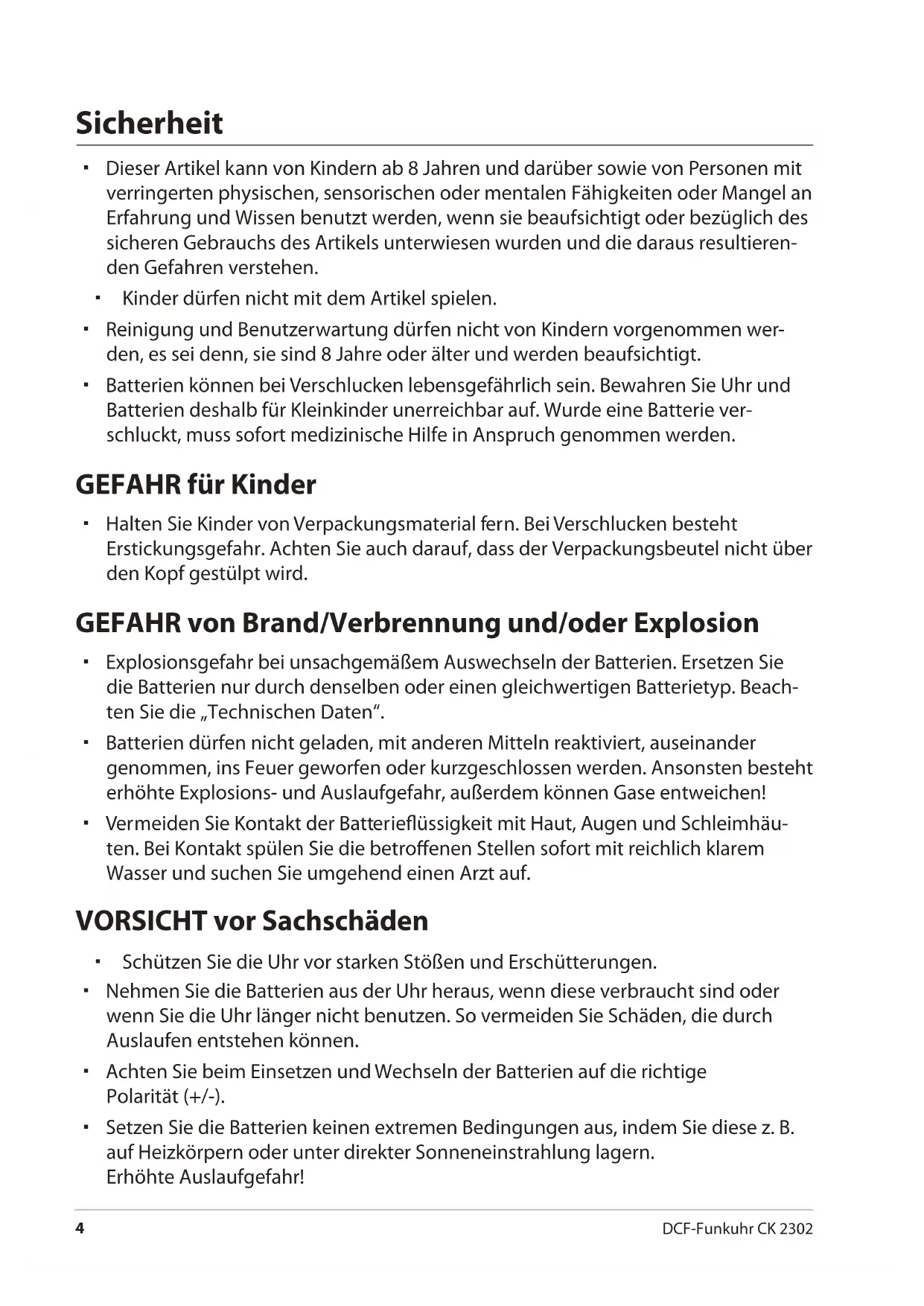

Sicherheit

• Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Artikel spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Uhr und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

GEFAHR für Kinder

- Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außerdem können Gase entweichen!
• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

VORSICHT vor Sachschäden

• Schützen Sie die Uhr vor starken Stößen und Erschütterungen.
• Nehmen Sie die Batterien aus der Uhr heraus, wenn diese verbraucht sind oder wenn Sie die Uhr länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Achten Sie beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-).
• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.

- Nehmen Sie keine Veränderungen an dem Artikel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

Bestimmungsgemäßer Gebrauch

Diese DCF-Funkuhr dient zum Anzeigen der Uhrzeit. Sie zeigt außerdem noch weitere Daten an (z. B. die Raumtemperatur) und verfügt über eine Weckfunktion.

Der Artikel ist für den Privatgebrauch und den Einsatz in trockenen Räumen konzipiert.

Lieferumfang

• Funkuhr
• 4 Batterien Typ LR06 (AA), 1,5¥
• Bedienungsanleitung

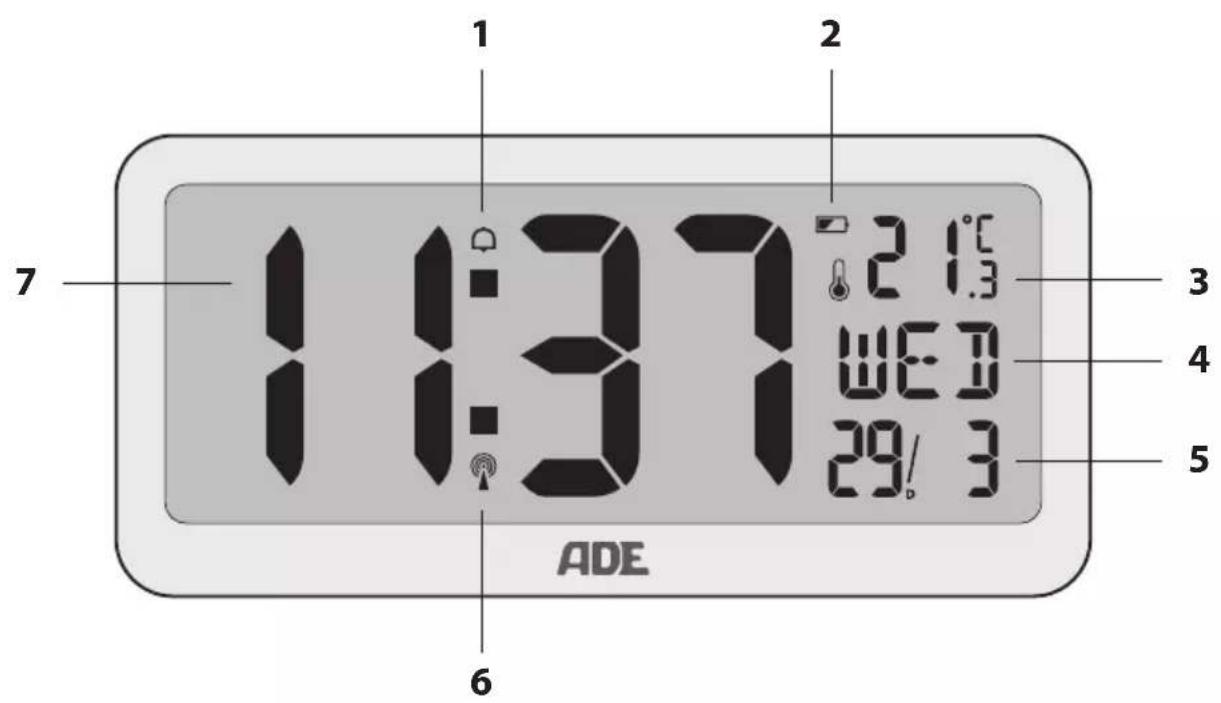

1 2 7 11:37 21.5 29/3 6 ADE 3 4 5

8 12 9 10 11

1 Weckfunktion aktiv
2 Batteriewechsel-Anzeige
3 Innenraumtemperatur in °C oder °F
4 Wochentagskürzel in der eingestellten Sprache
5 Datum
6 Funkempfang zum Zeitzeichensender DCF77
7 Uhrzeit

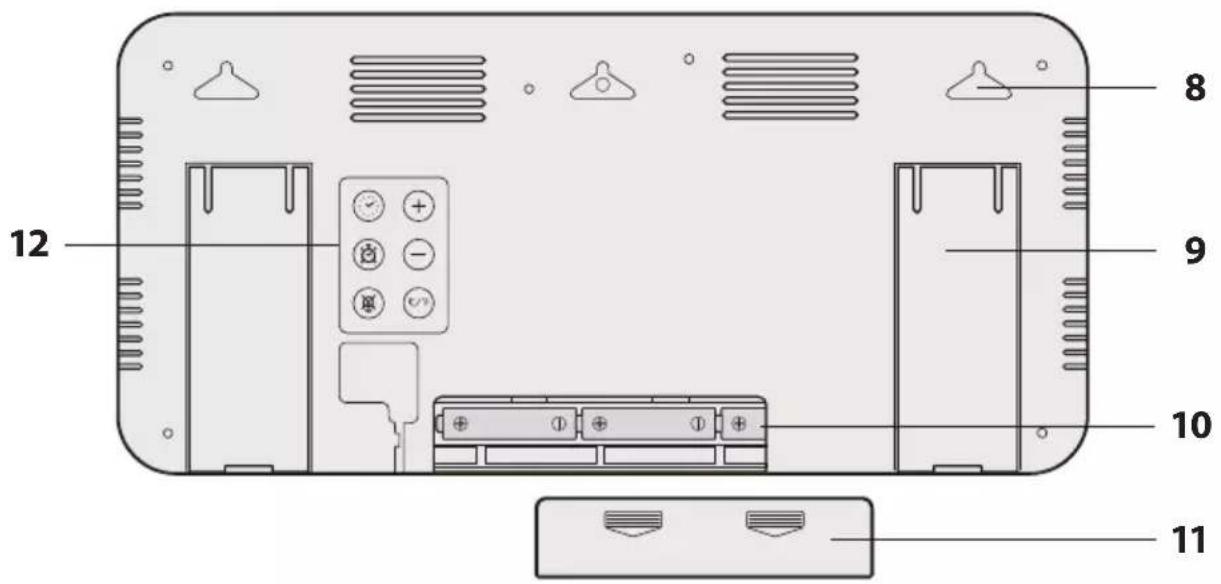

8 Aufhänge-Öse (3x)
9 Ausklappbarer Standfuß (2x)
10 Batteriefach
11 Batteriefachdeckel

- Einstellmodus aktivieren

- Einstellung speichern

- Weckzeit einstellen

- Weckfunktion aktivieren/deaktivieren

- Werte erhöhen

- Funkempfang zum Zeitzeichensender manuell starten/beenden

- Werte verringern

- Umschalten zwischen °C und °F

Inbetriebnahme

Für den Gebrauch benötigen Sie vier Batterien des Typs LR6 (AA), 1,5 V.

1. Ziehen Sie den Batteriefachdeckel nach unten ab.
2. Legen Sie die Batterien so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).
3. Setzen Sie die Batteriefach-Abdeckung wieder auf und schieben Sie sie nach oben. Die Verschlusslasche muss hörbar einrasten.

Sobald die Batterien eingelegt sind, schaltet die Uhr auf Empfang, siehe nächstes Kapitel.

Hinweise zum Batterienwechsel:

• Verwenden Sie nur den Batterietyp, der bei „Technische Daten“ angegeben ist.
• Wechseln Sie immer alle Batterien aus.
• Entsorgen Sie alte Batterien umweltgerecht, siehe „Entsorgen“.

Zeitsignal empfangen

Wenn die Batterien in der Funkuhr eingelegt sind, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet und mehrere Pieptöne ertönen. Kurz darauf wird im Display die gemessene Raum-Temperatur angezeigt.

-Halten Sie für ca. 2 Sekunden die Taste + gedrückt, um den Funkempfang zu starten (mit Ⓢ wird der Funkempfang wieder unterbrochen).

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anzeigt: Je mehr Funkwellen im Display angezeigt werden, desto besser ist der Empfang.

Sobald das Signal in ausreichender Stärke empfangen wurde, wird im Display außerdem

• die Uhrzeit,
• das Datum und
• der Wochentag angezeigt.

Die Funkuhr schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen verglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Funkuhr nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet. Die Uhrzeit läuft in diesem Fall (ausgehend von der Startzeit „00:00“) normal weiter.

Checkliste bei fehlender Datenanzeige im Display

Keine Datenanzeige vom Zeitzeichensender

1. Prüfen Sie, ob der Standort der Funkuhr geeignet ist, siehe „Standort wählen“.

2. Starten Sie Empfangsvorgang nochmals manuell, siehe „Funkempfang manuell starten“.

3. Warten Sie ab, bis die Funkuhr zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.

4. Nehmen Sie die Einstellungen manuell vor, wenn an Ihrem Standort der Empfang nicht möglich ist, siehe „Uhrzeit und Datum manuell einstellen“.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 20 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ihn wiederholen.

1. Halten Sie die Taste ☺ gedrückt, bis im Display die Anzeige für das 12- und 24-Stunden-Uhrzeitformat blinkt.
2. Stellen Sie mit den Tasten + oder das gewünschte Zeitformat ein: „12 H“ oder „24 H“. Wenn Sie „12 H“ wählen, werden Vormittagsstunden im Display später mit „AM“ und Nachmittagsstunden mit „PM“ gekennzeichnet.
3. Drücken Sie ⚙, um die Einstellung zu speichern. Im Display blinkt „00“ für die Zeitzone, in der Sie sich befinden („00“ ist die Standardeinstellung für das europäische Festland).
4. Gehen Sie weiter vor, wie vorstehend beschrieben:

-Drücken Sie die Taste ⊕ oder ∣um den gewünschten Wert einzustellen.

-Drücken Sie jeweils 😊, um eine Einstellung zu speichern.

1. Führen Sie nachfolgende Einstellungen durch:

-Stundenzeit
-Minutenzeit
-Datumsformat (Tag/Monat oder Monat/Tag)
-Jahr
-Monat
-Tag

- Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)

1. Drücken Sie abschließend ⚙, um den Vorgang zu beenden.

Funkempfang des Zeitsignals manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige läuft dennoch präzise weiter.

-Halten Sie die Taste ^⊕ einige Sekunden gedrückt. Dadurch wird der Funkempfang manuell gestartet (und auch ggf. beendet).

Beachten Sie:

• War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendet und die Uhrzeit im Display läuft normal weiter.
• Bei erfolgreichem Empfang stellt sich die Funkuhr auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wählen

HINWEIS vor Sachschaden

- Schützen Sie die Funkuhr vor Staub, Stößen, extremen Temperaturen, direkter Sonneneinstrahlung und Feuchtigkeit. Stellen Sie die Funkuhr ausschließlich in einem trockenen, geschlossenen Raum auf.

• Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Funkuhr befinden.
• Abhängig von Ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Funkuhr Signale von einem anderen Zeitzeichen-Sender empfängt oder sogar abwechselnd von zwei Zeitzeichen-Sendern. Das ist kein Gerätefehler. Wechseln Sie in diesem Fall den Standort der Funkuhr.
• Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.
• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.

Funkuhr aufstellen/aufhängen

Die Funkuhr verfügt an ihrer Rückseite über drei Aufhänge-Öse sowie zwei ausklappbare Standfüße.

- Hängen oder stellen Sie die Funkuhr möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Über den Zeitzeichensender DCF77

Diese Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Funkuhr mit Strom versorgt wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal in ausreichender Stärke empfangen, werden im Display Datum, Uhrzeit und Wochentag angezeigt.

Die Funkuhr schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.

Weckzeit einstellen

1. Halten Sie die Taste 📁 gedrückt, bis im Display die Stundenziffer blinkt und das Wecksymbol angezeigt wird.
2. Stellen Sie mit den Tasten + oder ⓣ die gewünschte Weckstunde ein.

Wenn Sie ⊕ oder ⊖ gedrückt halten, erfolgt der Vor- bzw. Rücklauf der angezeigten Werte schneller.

1. Drücken Sie ☑.

Im Display blinkt die Minutenanzeige für die Weckzeit.

1. Stellen Sie mit den Tasten + oder Ⓞ die gewünschte Weckminute ein.
2. Drücken Sie abschließend Ⓞ, um den Vorgang abzuschließen.

Um später die eingestellte Weckzeit zu kontrollieren, drücken Sie 1x kurz die Taste

Geweckt werden

Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird. Außerdem blinkt im Display das Wecksymbol

Weckalarm für 24 Stunden unterbrechen

- Drücken Sie eine beliebige Taste (außer ⚙, da hierbei die Weckfunktion komplett ausgeschaltet wird), um den Alarm zu unterbrechen. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckfunktion aus- und einschalten

Ausgehend von der normalen Zeitanzeige:

-Drücken Sie 1x die Taste ^® .

Sobald das Wecksymbol 📊 erlischt, ist die Weckfunktion deaktiviert und Sie werden nicht mehr geweckt. Durch erneutes Drücken von ⚙ist die Weckfunktion wieder aktiv.

Maßeinheit der Temperatur wechseln

- Drücken Sie die Taste Ⓤ, um die Temperatur in der Maßeinheit °Celsius oder °Fahrenheit angezeigt zu bekommen.

Zwischen Sommer- und Winterzeit umstellen

Das Umstellen von Sommer- auf Winterzeit bzw. umgekehrt erfolgt bei gutem Zeitzeichen-Empfang automatisch. Ansonsten müssen Sie die Uhrzeit manuell einstellen.

Funkuhr auf Auslieferzustand zurücksetzen

Setzen Sie die Funkuhr auf ihren Auslieferzustand zurück, wenn im Display ungewöhnliche bzw. offensichtlich falsche Werte angezeigt werden.

1. Nehmen Sie die Batterien aus dem Batteriefach und warten Sie einen Moment.
2. Legen Sie die Batterien wieder ein.
   Beachten Sie die richtige Polarität der Batterien (+/-).
3. Gehen Sie weiter vor, wie im Kapitel „Zeitsignal empfangen“ beschrieben.

Batterien wechseln

Sobald die Batteriespannung im Gerät unter 2,5 V liegt (Displayanzeige: 📄, sollten Sie die Batterien wechseln. Gehen Sie dabei vor, wie im Abschnitt „Inbetriebnahme“ beschrieben.

Reinigen

HINWEIS vor Sachschaden

-Tauchen Sie die Uhr nicht in Wasser oder andere Flüssigkeiten.
-Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. Ä., um die Uhr zu reinigen. Hierbei könnte die Oberfläche zerkratzen.

- Entstauben Sie die Funkuhr bei Bedarf mit einem weichen, trockenen Tuch. Die Scheibe kann auch mit handelsüblichem Glasreiniger gesäubert werden.

Störung / Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfangen werden.	Prüfen Sie den gewählten Standort.Starten Sie den Funkempfang ggf. manuell.Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe erscheint zu hoch.	Prüfen Sie, ob die Funkuhr direkter Sonnenstrahlung ausgesetzt ist.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	Setzen Sie die Funkuhr auf den ursprünglichen Lieferzustand zurück.
Die Uhrzeit weicht genau um eine, zwei, drei etc. Stunden ab.	Wahrscheinlich haben Sie eine falsche Zeitzone eingestellt.

Technische Daten

Modell: DCF-Funkuhr CK 2302

Batterie: 4x LR06 (AA), 1,5 V

Bemessungsstrom: 38 mA

Temperatur-Messbereich: ca. -10 °C - 50 °C (14 °F - 122 °F)

Inverkehrbringer (keine

GRENDS GmbH

Service-Adresse):

Stahltwiete 23

Unsere Produkte werden ständig weiterentwickelt und verbessert.

Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Garantie

Die Firma GRENDS GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Hiermit erklärt die GRENDS GmbH, dass die digitale Funkuhr CK 2302 den Richtlinien 2014/30/EU und 2011/65/EU entspricht. Die Erklärung verliert ihre Gültigkeit, falls an dem Artikel eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, April 2023

GRENDS GmbH

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Dieses Symbol besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch (Online-)Vertreiber von Elektro- und Elektronikgeräte, sind verpflichtet alte Elektro- und Elektronikgeräte zurückzunehmen. Bei Kauf eines Neugerätes muss der Vertreiber auf Verlangen des Endnutzers eine unentgeltliche 1:1-Rücknahme eines Altgerätes durchführen. Ohne Neuerwerb sind die o.a. Vertreiber verpflichtet, auf Verlangen des Endnutzers bis zu drei Altgeräte (max. Kantenlänge von 25 cm) unentgeltlich zurückzunehmen.

Die Batterien sind vor dem Entsorgen aus dem Grundgerät zu entnehmen! Die Batterien müssen getrennt von den anderen Geräteteilen entsorgt werden.

Dieses Symbol besagt, dass Batterien und Akkus nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Sie sind gesetzlich verpflichtet, alle Batterien bei einer Sammelstelle ihrer Gemeinde/ihres Stadtteils oder im Handel abzugeben.

Die Inhaltsstoffe sind giftig und gefährden bei unsachgemäßer Entsorgung die Umwelt und können gesundheitsschädigende Wirkungen auf Menschen, Tiere und Pflanzen haben.

• Vor dem Entsorgen müssen die Batterien vollständig entladen werden. Lassen Sie hierfür das Gerät so lange eingeschaltet, bis im Display keine Anzeige mehr sichtbar ist.
• Nehmen Sie danach die Batterien aus dem Gerät wie im Abschnitt „Inbetriebnahme“ beschrieben.
