CCHAQ15W110BK - Kabelloses Ladegerät NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloses Autoladegerät
Modell	CCHAQ15W110BK
Marke	Nedis
Verwendungszweck	Telefonhalter mit integriertem kabellosem Ladegerät, für iPhone 12/13/14 oder Magnethüllen, nur für den Innenbereich
Stromversorgung	USB-C (5 V/2 A empfohlen)
Maximale Ladeleistung	15 W (Schätzung)
Kompatibel mit	iPhone 12/13/14, Magnethüllen, Qi-kompatible Geräte
LED-Anzeige	Grün dauerhaft (bereit), blau dauerhaft (lädt), grün und blau blinkt (inkompatibel)
Abmessungen (ca.)	10 x 5 x 5 cm
Gewicht (ca.)	150 g
Material	Kunststoff
Montage	Lüfterklammer oder Saugnapf (je nach Modell)
Kabellänge	1 m (Schätzung)
Ersatzteile	Keine vom Benutzer reparierbaren Teile
Pflege und Reinigung	Vor Reinigung vom Stromnetz trennen, keine aggressiven chemischen Reiniger verwenden
Sicherheit	Nicht öffnen, nicht Wasser aussetzen, nur die angegebene Spannung verwenden, bei Beschädigung sofort ersetzen
Garantie	Herstellergarantie (siehe Handbuch)
Allgemeine Informationen	Geeignet für Kinder ab 8 Jahren unter Aufsicht, nur für den Hausgebrauch

Häufig gestellte Fragen - CCHAQ15W110BK NEDIS

Welche Telefone sind mit diesem Ladegerät kompatibel?

Dieses Ladegerät ist kompatibel mit iPhone 12/13/14 und Telefonhüllen mit Magneteinsatz. Es funktioniert auch mit allen Geräten, die kabelloses Laden (Qi) unterstützen.

Wie installiere ich das Ladegerät an einer Lüftungsöffnung?

Öffnen Sie die Lüfterklammer, indem Sie den Einstellring der Klammer gegen den Uhrzeigersinn drehen, setzen Sie die Klammer auf die Lüftungsöffnung und schließen Sie den Ring durch Drehen im Uhrzeigersinn.

Wie installiere ich das Ladegerät an der Windschutzscheibe?

Befeuchten Sie den Saugnapf leicht, ziehen Sie die Verriegelungslasche, setzen Sie den Saugnapf auf die Windschutzscheibe und drücken Sie die Lasche, um ihn zu fixieren.

Wie lade ich mein Telefon mit diesem Ladegerät?

Drücken Sie beim Modell CCHAQ15W110BK die Entriegelungstaste der Klemme, legen Sie Ihr Telefon auf die Ladeplatte und lassen Sie die Klemme los. Der Ladevorgang beginnt automatisch. Die LED-Anzeige leuchtet dauerhaft blau.

Was bedeutet die dauerhaft grüne LED-Anzeige?

Die dauerhaft grüne Anzeige zeigt an, dass das Ladegerät betriebsbereit ist.

Was bedeutet die dauerhaft blaue LED-Anzeige?

Die dauerhaft blaue Anzeige zeigt an, dass Ihr Gerät geladen wird.

Was tun, wenn die LED grün und blau blinkt?

Dieses Blinken zeigt an, dass das auf das Ladegerät gelegte Gerät nicht kompatibel ist. Überprüfen Sie, ob Ihr Telefon oder seine Hülle kabelloses Laden unterstützt.

Was ist die maximale Ladeleistung?

Die maximale Ladeleistung beträgt 15 W (Schätzung gemäß Modell). Stellen Sie sicher, dass Sie ein geeignetes Netzteil oder einen geeigneten USB-Anschluss im Auto verwenden.

Kann ich dieses Ladegerät mit einer nicht magnetischen Hülle verwenden?

Ja, wenn Ihr Telefon kabelloses Laden unterstützt, können Sie das Modell CCHAQ15W110BK mit einer nicht magnetischen Hülle verwenden. Das Modell CCHAQM15W110BK benötigt eine magnetische Hülle.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine aggressiven chemischen Reiniger wie Ammoniak, Säure oder Aceton.

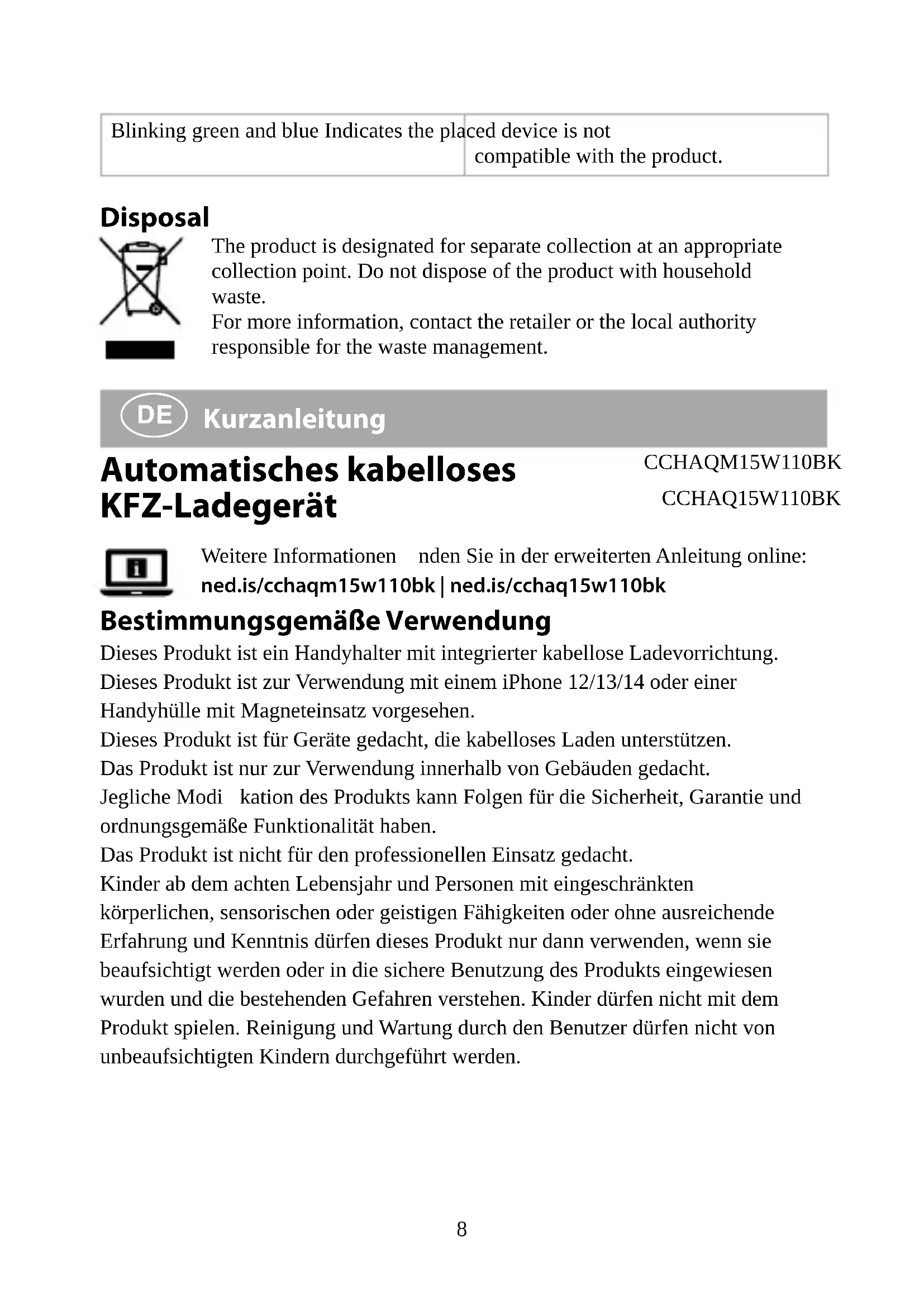

BEDIENUNGSANLEITUNG CCHAQ15W110BK NEDIS

Automatisches kabelloses KFZ-Ladegerät

CCHAQM15W110BK

CCHAQ15W110BK

Weitere Informationen nden Sie in der erweiterten Anleitung online:

ned.is/cchaqm15w110bk | ned.is/cchaq15w110bk

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Handyhalter mit integrierter kabellose Ladevorrichtung.

Dieses Produkt ist zur Verwendung mit einem iPhone 12/13/14 oder einer Handyhülle mit Magneteinsatz vorgesehen.

Dieses Produkt ist für Geräte gedacht, die kabelloses Laden unterstützen.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Jegliche Modi kation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Kinder ab dem achten Lebensjahr und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis dürfen dieses Produkt nur dann verwenden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Produkts eingewiesen wurden und die bestehenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Hauptbestandteile (Abbildung A)

1 CCHAQ15W110BK Ladeplatte
2 Klemme
3 Einstellring
4 Klemmfreigabeknopf und LED-Anzeige
5 USB-C-Ladeanschluss
6 Kugelkopf
7 Clip-Einstellring
8 Lüftungsclip

9 Stützanker
10 CCHAQM15W110BK magnetische Ladeplatte
11 LED-Anzeige
12 Saughalterung
13 Arretierung
14 Saugnapf
15 USB-C – USB-A Kabel

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Öffnen Sie das Produkt nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Betreiben Sie das Produkt nur mit der auf der Kennzeichnung auf dem Produkt angegebenen Spannung.
• Verwenden Sie nur das mitgelieferte USB-C-Ladekabel.
• Trennen Sie die Verbindungen des Produkts vor der Reinigung.
• Verwenden Sie keine aggressiven chemischen Reinigungsmittel wie Ammoniak, Säuren oder Aceton zur Reinigung des Produkts.

Montieren des Produkts (Abbildung B, C & D)

1. Drehen Sie den Einstellring A 3 gegen den Uhrzeigersinn.
2. Lassen Sie den Kugelkopf A 6 in die Öffnung am Einstellring A 3 einrasten.
3. Drehen Sie den Einstellring A ③ im Uhrzeigersinn, um den Kugelkopf A ⑥ festzuziehen.

1. Öffnen Sie den Stützanker A 9.
2. Öffnen Sie den Einstellring A 7, indem Sie ihn gegen den Uhrzeigersinn drehen. Der Lüftungsclip A 8 öffnet sich.
3. Platzieren Sie den Lüftungsclip A 8 auf dem gewünschten Lüftungsauslass.
4. Schließen Sie den Einstellring A 7, indem Sie ihn im Uhrzeigersinn drehen.

Saughalterung (Abbildung D):

1. Ziehen Sie die Arretierung A 13 hoch.
2. Feuchten Sie den Saugnapf A 14 leicht an.
3. Platzieren Sie die Saughalterung A 12 an der gewünschten Position auf der Windschutzscheibe.
4. Drücken Sie die Arretierung A 13 nach unten, um den Saugnapf an der Windschutzscheibe zu befestigen.

Verbinden des Produkts mit einer Stromquelle

1. Stecken Sie den USB-C Anschluss des USB-C Kabels A 15 in den USB-C Ladeanschluss A 5 des Produkts.
2. Verbinden Sie das andere Ende des USB-C-Kabels A 15 mit einem USB-Ladeanschluss in Ihrem Fahrzeug.

Die LED-Anzeige A11 leuchtet auf.

Ausrichten des Produkts

1. Drehen Sie den Einstellring A 3 gegen den Uhrzeigersinn, um die Ladeplatte A 1 10 zu lösen.
2. Stellen Sie die Ladeplatte A 1 10 in die gewünschte Position.
3. Drehen Sie den Einstellring A 1 10 im Uhrzeigersinn, um die Position der Ladeplatte A 3 zu fixieren.

Laden Ihres Geräts

Das Produkt kann nur mit Geräten verwendet werden, die kabelloses Laden unterstützen.

Verwenden Sie das Produkt nur mit einem iPhone 12/13/14 oder einer Handyhülle mit Magneteinsatz.

Für Produkt CCHAQM15W110BK:

1. Setzen Sie Ihr Gerät auf die magnetische Ladeplatte A 10. Das Produkt beginnt automatisch damit, Ihr Gerät aufzuladen.

Die LED-Anzeige A ^11 pulsiert.

1. Entfernen Sie Ihr Gerät, wenn dieses vollständig geladen ist.

Die LED-Anzeige A ^11 leuchtet auf.

Für Produkt CCHAQ15W110BK

1. Drücken Sie den Klemmfreigabeknopf A 4.
2. Platzieren Sie Ihr Gerät auf der Ladeplatte A 1.
3. Drücken Sie den Klemmfreigabeknopf A 4, wenn Ihr Gerät vollständig geladen ist.
4. Entfernen Sie Ihr Gerät.

LED-Anzeige-Status\*

*Nur zutreffend für CCHAQ15W110BK.

LED-Anzeige Beschreibung
Durchgehend grün Zeigt an, dass das Produkt verwendet werden kann.
Durchgehend blau Zeigt an, dass das aufgelegte Gerät geladen wird.
Blinkt grün und blau Zeigt an, dass das aufgelegte Gerät nicht mit dem Produkt kompatibel ist.

Entsorgung

Dieses Produkt muss an einer entsprechenden Sammelstelle zur Entsorgung abgegeben werden. Entsorgen Sie das Produkt nicht mit dem Haushaltsabfall.

Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.
