BEDIENUNGSANLEITUNG ZVEKN7KN ZANUSSI

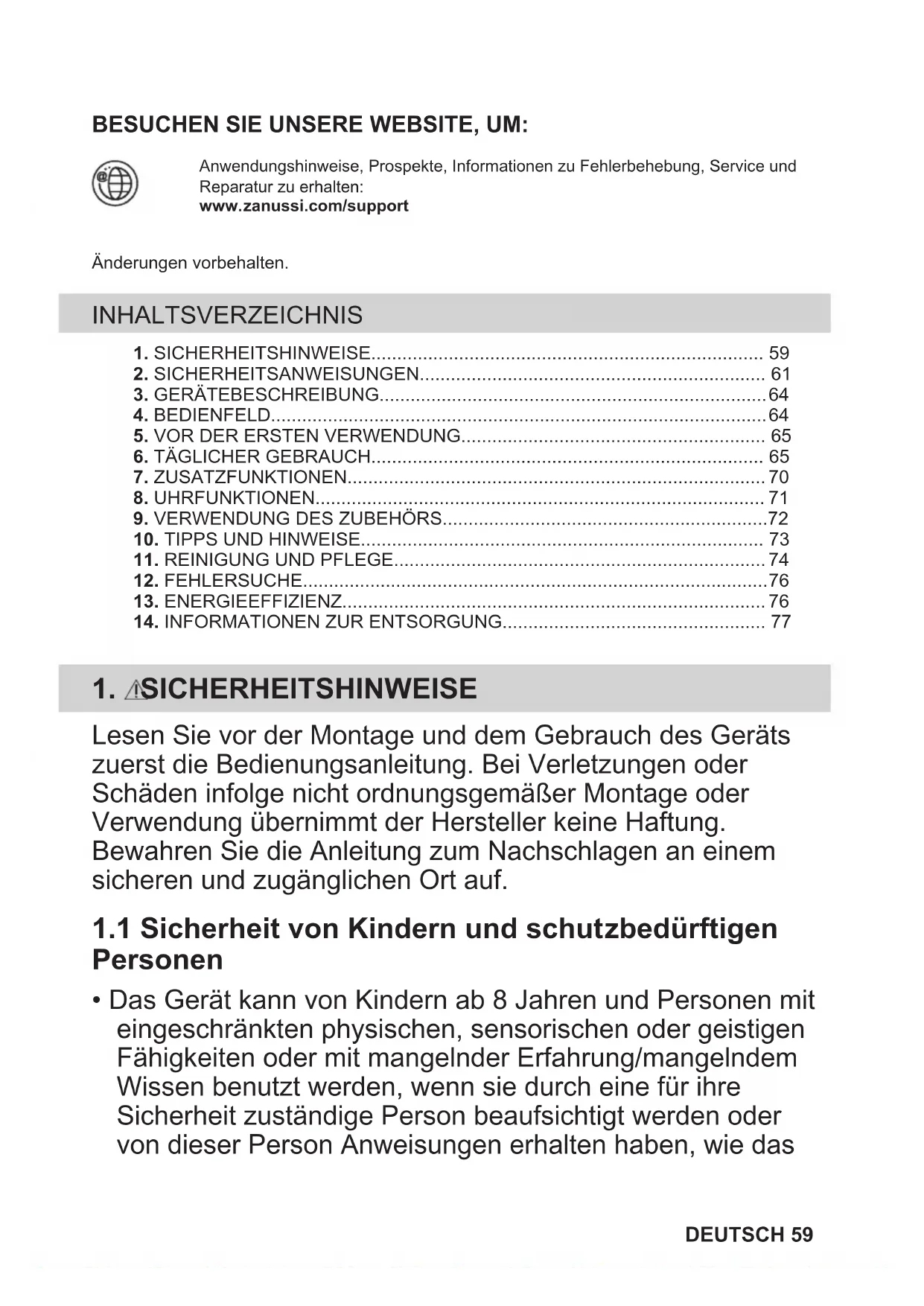

14. INFORMATIONEN ZUR ENTSORGUNG................................................... 77

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das DEUTSCH 59Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer 60 DEUTSCHgleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• ACHTUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

• Das Einbaugerät muss die Stabilitätsanforderungen von DIN 68930 erfüllen. Mindesthöhe des Einbau‐ möbels (Mindesthöhe des Schranks unter der Arbeits‐ platte) 444 (460) mm Schrankbreite 560 mm DEUTSCH 61Schranktiefe 550 (550) mm Höhe der Gerätevordersei‐

455 mm Höhe der Geräterückseite 440 mm Breite der Gerätevordersei‐

595 mm Breite der Geräterückseite 559 mm Gerätetiefe 567 mm Geräteeinbautiefe 546 mm Tiefe bei geöffneter Tür 882 mm Mindestgröße der Belüf‐ tungsöffnung. Öffnung auf der Rückseite unten 560x20 mm Länge des Netzanschluss‐ kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite 1500 mm Befestigungsschrauben 3.5x25 mm

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Üben Sie keinen Druck auf die offene Tür aus. 62 DEUTSCH• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.

• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden: – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts. – Legen Sie keine Alufolie direkt auf den Boden des Garraums. – Füllen Sie kein Wasser direkt in das heiße Gerät. – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

• Kochen Sie immer bei geschlossener Gerätetür.

• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG! Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdose ziehen.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Reinige das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinige das Gerät mit einem feuchten, weichen Lappen. Verwende ausschließlich Neutralreiniger. Verwende keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung . DEUTSCH 632.6 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. GERÄTEBESCHREIBUNG

Einstellknopf für die Ofenfunktionen

Betriebskontrolllampe/-symbol

Einschubschienen, herausnehmbar

• Kombirost Für Kochgeschirr, Kuchenformen, Braten.

• Backblech Für Kuchen und Plätzchen.

4.1 Ein- und Ausschalten des

Geräts Einschalten des Geräts:

1. Drücke den Knopf. Der Knopf lässt sich

2. Drehe den Knopf für die Ofenfunktionen

zur Auswahl einer Funktion.

3. Drehe den Bedienknopf, um die

gewünschte Temperatur einzustellen.

Drehe den Knopf für die Ofenfunktionen in die -Position, um das Gerät auszuschalten.

4.2 Überblick – Bedienfeld

Zum Einstellen Uhrfunktionen drü‐cken. 64 DEUTSCHZum Einstellen der Funktion gedrückt halten: Schnellaufheizung. Zum Ein- und Ausschalten der Back‐ ofenlampe drücken. Zum Einstellen der Funktion gedrückt halten: Tastensperre. Zur Bestätigung der Auswahl drücken.

4.3 Display-Anzeigen

Display mit Tastenfunktionen. Das Gerät ist verriegelt. Öffne das Menü und wähle das zu öff‐ nende Symbol aus: Koch-Assistent. Öffne das Menü und wähle das zu öff‐ nende Symbol aus: Einstellungen Schnellaufheizung ist eingeschaltet. Kurzzeit-Wecker ist eingeschaltet. Ende ist eingeschaltet. Zeitvorwahl ist eingeschaltet. Uptimer ist eingeschaltet. Für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht.

5. VOR DER ERSTEN VERWENDUNG

WARNUNG! Siehe Kapitel Sicherheitshinweise.

1. Entferne alle Zubehörteile und die

herausnehmbaren Einhängegitter aus dem Gerät.

2. Reinige das Gerät und das Zubehör nur

mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.

3. Setze die Zubehörteile und die

entnehmbaren Einhängegitter wieder in ihre ursprüngliche Position ein.

5.2 Erstes Vorheizen

Stelle vor dem ersten Gebrauch die Uhr ein und heize das leere Gerät vor.

1. Entferne alle Zubehörteile und die

herausnehmbaren Einhängegitter aus dem Gerät.

2. Einstellen der Funktion . Einstellen der

Höchsttemperatur. Lasse das Gerät für 1 Std laufen.

3. Einstellen der Funktion . Einstellen der

Höchsttemperatur. Lasse das Gerät für 15 Min laufen. Schalte das Gerät aus und warte, bis es abgekühlt ist. Das Gerät kann Geruch und Rauch verströmen. Stelle sicher, dass die Luftzirkulation im Raum ausreichend ist.

6. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise. DEUTSCH 656.1 Ofenfunktionen Heißluft Zum Backen auf bis zu zwei Einschubebenen gleichzeitig und zum Dörren von Lebensmit‐ teln. Verwenden Sie eine um 20 - 40 °C nied‐ rigere Backofentemperatur als bei Ober-/ Unterhitze. Ober-/Unterhitze Backen und Braten von Speisen auf einer Einschubebene. Tiefkühlgerichte Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Frühlingsrollen) schön knusprig werden. Pizzastufe Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden. Unterhitze Zum Backen von Kuchen mit knusprigen Bö‐ den und zum Einkochen von Lebensmitteln. Auftauen Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Men‐ ge und Größe der gefrorenen Lebensmittel ab. Feuchte Umluft Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu spa‐ ren. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der einge‐ stellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu fol‐ genden Themen finden Sie im Kapitel „Tägli‐ cher Gebrauch“: Feuchte Umluft. Grill Zum Grillen dünner Lebensmittel und zum Toasten von Brot. Heißluftgrillen Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Grati‐ nieren und Überbacken. Menü Aufrufen des Menüs: Koch-Assistent, Einstel‐ lungen.

6.2 Hinweise zum:Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklassen- und Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß:IEC/EN 60350-1. Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet. Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus. Kochanweisungen finden Sie im Kapitel „Tipps und Hinweise“,Feuchte Umluft.Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

6.3 Einstellung: Ofenfunktionen

1. Drehe den Backofen-Einstellknopf auf

2. Drehe den Bedienknopf zur Einstellung

der Temperatur . - gedrückt halten zur Auswahl der Funktion: Schnellaufheizung. Sie ist für einige Ofenfunktionen verfügbar.

6.4 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion und Temperatur. Du kannst die Zeit und Temperatur während des Garvorgangs einstellen. Wenn die Funktion beendet ist, prüfe nach, ob das Gericht fertig ist. Einige der Speisen können auch mit Gewichtsautomatik zubereitet werden.

1. Drehe den Knopf für die Ofenfunktionen

auf , um zu Menü zu gelangen.

3. Drehe den Einstellknopf, um die Nummer

des Gerichts auszuwählen. Drücke .

4. Das Gericht in das Gerät geben. Drücke

Koch-Assistent Legende Gewichtsautomatik verfügbar. Einschubebene. 66 DEUTSCHSpeise Gewicht Einschubebene / Zubehör

dicke Stücke 1; Backblech Brate das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.

Steak, rosa 180 - 220 g pro Stück; 3 cm dicke Scheiben 2; Bräter auf Kombirost Brate das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.

1; Bräter auf Kombirost

dicke Stücke 1; Backblech Verwende deine Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Brate das Fleisch einige Minu‐ ten in einer heißen Pfanne. In das Gerät einlegen.

Roastbeef, durch (Niedertemperatur-Ga‐ ren)

Rindfleischfilet, blu‐ tig (Niedertemperatur Garen) 0,5 – 1,5 kg; 5 – 6 cm dicke Stücke 1; Backblech Verwende deine Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Brate das Fleisch einige Minu‐ ten in einer heißen Pfanne. In das Gerät einlegen. P10 Rindfleischfilet, rosa (Niedertemperatur Ga‐ ren) P11 Rindfleischfilet, fertig (Niedertemperatur Ga‐ ren) P12 Kalbsbraten (z. B. Schulter)

dicke Stücke 1; Bräter auf Kombirost Brate das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlegen. P13 Schweinebraten Na‐ cken oder Schulter

2; Bräter auf Kombirost Wende das Fleisch nach der Hälfte der Garzeit. P14 Pulled Pork (Nieder‐ temperatur Garen)

1; Backblech Verwende deine Lieblingsgewürze. Wende das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräu‐ nung zu erzielen. P15 Schweinelende, frisch

1 - 1.5 kg; 5 – 6 cm

dicke Stücke 1; Bräter auf Kombirost Verwende deine Lieblingsgewürze. P16 Schweinefleisch- Spareribs

rohe, 2 – 3 cm dün‐ ne Spare Ribs 2; tiefe Pfanne Flüssigkeit hinzufügen, um den Boden eines Gerichts zu bedecken. Wende das Fleisch nach der Hälfte der Gar‐ zeit. DEUTSCH 67Speise Gewicht Einschubebene / Zubehör P17 Lammkeule mit Kno‐ chen

1.5 - 2 kg; 7 – 9 cm

dicke Stücke 1; Bräter auf Backblech Brate das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. Wende das Fleisch nach der Hälfte der Garzeit. P18 Hähnchen, ganz 1 - 1.5 kg; frisch 2; Auflaufform auf Backblech Verwende deine Lieblingsgewürze. Das Hähnchen nach der Hälfte der Garzeit wenden, um eine gleichmäßige Bräunung zu erzielen. P19 Halbes Hähnchen 0.5 - 0.8 kg 2; Backblech Verwende deine Lieblingsgewürze. P20 Hähnchenbrust 180 - 200 g pro Stück 1; Auflaufform auf Kombirost Verwende deine Lieblingsgewürze. Brate das Fleisch ei‐ nige Minuten in einer heißen Pfanne. P21 Hähnchenschenkel, frisch

2; Backblech Wenn du die Hähnchenschenkel zuerst marinierst, stelle die niedrigere Temperatur ein und gare sie länger. P22 Ente, ganz 1.5 - 2.5 kg 1; Bräter auf Kombirost Verwende deine Lieblingsgewürze. Lege das Fleisch in den Bräter. Die Ente nach der Hälfte der Garzeit wenden. P23 Gans, Brust 1kg 1; Bräter auf Kombirost Verwende deine Lieblingsgewürze. Die Gans nach der Hälfte der Garzeit wenden. P24 Hackbraten 1 kg 1; Kombirost Verwende deine Lieblingsgewürze. P25 Ganzer Fisch, gegrillt 0.5 - 1 kg pro Fisch 1; Backblech Fisch mit Butter füllen und deine Lieblingsgewürze und Kräuter verwenden. P26 Fischfilet - 2; Auflaufform auf Kombirost Verwende deine Lieblingsgewürze. P27 Käsekuchen - 1; 28 cm Back-Springform auf Kombirost P28 Apfelkuchen - 2; Backblech P29 Apfelkuchen - 1; Kuchenform auf Kombirost P30 Apfelkuchen - 1; 22 cmKuchenform auf Kombirost P31 Brownies 2 kg Teig 2; tiefe Pfanne P32 Schokoladenmuffins - 2; Muffin-Blech auf Kombirost 68 DEUTSCHSpeise Gewicht Einschubebene / Zubehör P33 Brotkuchen - 1; Brotpfanne auf Kombirost P34 Ofenkartoffeln 1 kg 1; Backblech Die ganzen Kartoffeln mit der Schale auf das Backblech geben. P35 Kartoffelspalten 1 kg 2; Backblech mit Backpapier ausgekleidet Verwende deine Lieblingsgewürze. Kartoffeln in Stücke schneiden. P36 Gemischtes Grillge‐ müse

2; Backblech mit Backpapier ausgekleidet Verwende deine Lieblingsgewürze. Gemüse in Stücke schneiden. P37 Kroketten, gefroren 0.5 kg 2; Backblech P38 Pommes frites, ge‐ froren

2; Backblech P39 Fleisch- / Gemüsela‐ sagne mit trockenen Nudelblättern

2; Auflaufform auf Kombirost P40 Kartoffelgratin (rohe Kartoffeln)

1; Auflaufform auf Kombirost Drehe das Gericht nach der Hälfte der Garzeit um. P41 Pizza frisch, dünn

1; Backblech mit Backpapier ausgekleidet P42 Pizza frisch, dick

1; Backblech mit Backpapier ausgekleidet P43 Quiche - 1; Backform auf Kombirost P44 Baguette / Ciabatta / Weißbrot

1; Backblech mit Backpapier ausgekleidet Für Weißbrot mehr Zeit nötig. P45 Vollkorn- / Roggen- / dunkles Brot 1 kg 1; Backblech mit Backpapier ausgekleidet / Kas‐ tenform auf Kombirost

6.5 Ändern: Einstellungen

1. Drehe den Knopf für die Ofenfunktionen

auf , um zu Menü zu gelangen.

3. Drehe den Bedienknopf, um die

Einstellung auszuwählen. Drücke .

4. Passen Sie den Wert an. Drücke .

Drehe den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen. Menü: Einstellungen Einstellung Wert

Uptimer Ein / Aus DEUTSCH 69Einstellung Wert

Backofenbeleuchtung Ein / Aus

Schnellaufheizung Ein / Aus

DEMO Aktivierungscode:

Softwareversion Prüfen

Gerät auf Werksein‐ stellungen zurückset‐ zen Ja / Nein

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können. Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen. Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor. Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich. Garen mit Heißluft Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen. Restwärme Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden. Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt. Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen. Warmhalten von Speisen Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt. Garen bei ausgeschalteter Backofenbeleuchtung Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen. Feuchte Umluft Diese Funktion soll während des Garvorgangs Energie sparen. Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion. Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt. Schalte sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht eingeschaltet werden, denn das Bedienfeld ist verriegelt. – gedrückt halten, um die Funktion einzuschalten. Ein Signal ertönt. - blinkt 3 x, wenn die Verriegelung eingeschaltet ist. 70 DEUTSCH– gedrückt halten, um die Funktion auszuschalten.

7.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und du die Einstellungen nicht änderst. (°C) (Std)

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Zeitvorwahl.

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

8.1 Beschreibung der

Uhrfunktionen Uhrzeit Einstellen der Uhr, die die aktuelle Uhrzeit anzeigt. Kurzzeit- Wecker Einstellen einer Countdownzeit. Nach Ablauf der Zeit ertönt der Signalton. Diese Funktion hat keine Auswirkung auf den Backofenbetrieb. Garzeitdau‐

Einstellen der Gardauer. Nach Ablauf des Timers ertönt ein akustisches Sig‐ nal und die Ofenfunktion stoppt auto‐ matisch. Zeitvorwahl Verzögerung des Starts und/oder des Endes des Kochens. Uptimer Anzeigen der Einschaltzeit des Geräts. Die maximale Zeit beträgt 23 Std 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.

8.2 Einstellung: Uhrzeit

1. Drehe den Knopf für die Ofenfunktionen

auf , um zu Menü zu gelangen.

2. Drehe den Bedienknopf, um / Uhrzeit

3. Drehe den Bedienknopf, um die Uhr

8.3 Einstellung: Kurzzeit-Wecker

1. Wenn das Gerät ausgeschaltet ist, drücke

. Wenn das Gerät eingeschaltet ist, drücke zweimal. Im Display wird Folgendes angezeigt: 0:00 und .

2. Drehe den Bedienknopf, um die Kurzzeit-

Wecker einzustellen.

3. Drücke . Der Timer startet umgehend.

Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfunktionen auf die Position „Aus“.

8.4 Einstellung: Garzeitdauer

1. Drehe den Knopf, um die Ofenfunktion

auszuwählen und die Temperatur einzustellen.

wiederholt. Im Display wird Folgendes angezeigt: 0:00 und

3. Drehe den Bedienknopf, um die

Garzeitdauer einzustellen.

Der Timer startet umgehend. Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfunktionen auf die Position „Aus“. DEUTSCH 718.5 Einstellung: Zeitvorwahl

1. Drehe den Knopf für die Ofenfunktionen

zur Auswahl der Funktion.

2. Drücke wiederholt.

Das Display zeigt die Uhrzeit an START.

3. Drehe den Knopf, um die Startzeit

Im Display wird Folgendes angezeigt: --:-- STOPP .

5. Drehe den Bedienknopf, um das Ende

Der Countdown des Timers beginnt zu der eingestellten Startzeit. Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfunktionen auf die Position „Aus“.

8.6 Ein- und Ausschalten: Uptimer

1. Drehe den Knopf für die Ofenfunktionen

auf , um zu Menü zu gelangen.

2. Drehe den Bedienknopf, um / Uptimer

auszuwählen. Siehe Kapitel „Tägliche Verwendung“, Menü: Einstellungen.

4. Drehe den Bedienknopf, um die Funktion

ein- und auszuschalten.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert. Kombirost Schiebe den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend. Backblech Schiebe das Backblech zwischen die Führungsstäbe der Einhängegitter.

72 DEUTSCH10. TIPPS UND HINWEISE

10.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen dienen nur als Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab. Dein Gerät backt oder brät unter Umständen anders als dein früheres Gerät. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Garzeit und Einschubebene für die einzelnen Speisen. Findest du für ein bestimmtes Rezept keine konkreten Einstellungen, orientiere dich an einem ähnlichen Rezept. In den Tabellen verwendete Symbole: Lebensmittelart Ofenfunktion Temperatur Zubehör Einschubebene Garzeit (Min)

10.2 Feuchte Umluft - Empfohlenes

Zubehör Verwende dunkle und nicht reflektierende Backformen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

• Pizzapfanne - dunkel, nicht-reflektierend, Durchmesser 28cm

• Auflaufform - dunkel, nicht-reflektierend, Durchmesser 26cm

• Auflaufförmchen - Keramik, Durchmesser 8cm, Höhe 5 cm

• Flan-Boden-Backform - dunkel, nicht reflektierend, Durchmesser 28cm

10.4 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1. Erste Seite Zweite Seite Burger

Gerät 10 Minuten vorheizen.

DEUTSCH 7311. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

11.1 Hinweise zur Reinigung

• Reinige die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel.

• Reinige die Metalloberflächen mit einer geeigneten Reinigungslösung.

• Reinige Flecken mit einem milden Reinigungsmittel. Täglicher Gebrauch

• Reinige den Innenraum des Geräts nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

• Lasse Speisen nicht länger als 20 Minuten im Gerät stehen. Trockne das Innere des Geräts nach jedem Gebrauch nur mit einem Mikrofasertuch. Zubehör

• Reinige alle Zubehörteile nach jedem Gebrauch und lasse sie trocknen. Verwende nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinige die Zubehörteile nicht im Geschirrspüler.

• Reinige das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

11.2 Entfernen der Einhängegitter

Entferne die Einhängegitter zur Reinigung des Geräts.

1. Schalte das Gerät aus und warte, bis es

2. Ziehe das Einhängegitter vorne von der

3. Ziehe das Einhängegitter hinten von der

Seitenwand weg und nehme es heraus.

Setze die Einhängegitter in umgekehrter Reihenfolge ein.

11.3 Entfernen des Grills

WARNUNG! Es besteht das Risiko von Verbrennungen.

1. Schalte den Backofen aus und warte, bis

er abgekühlt ist, um ihn zu reinigen.

2. Entferne die Einhängegitter.

3. Fasse die Ecken des Grills. Ziehe ihn

gegen die Federkraft nach vorne und aus beiden Halterungen heraus. Der Grill klappt nach unten.

4. Reinige die Backofendecke mit warmem

Wasser, einem weichen Lappen und einem milden Reinigungsmittel. Lass sie trocknen.

5. Installiere den Grill in der umgekehrten

6. Setze die Einhängegitter wieder ein.

11.4 Aus- und Einbauen der Tür

Du kannst die Tür und inneren Glasscheiben zur Reinigung entfernen. Die Anzahl der 74 DEUTSCHGlasscheiben unterscheidet sich je nach Modell. WARNUNG! Die Tür ist schwer. VORSICHT! Behandele das Glas vorsichtig, insbesondere an den Kanten der vorderen Scheibe. Das Glas kann zerbrechen.

1. Öffne die Tür vollständig.

2. Hebe die Klemmhebel

an beiden Türscharnieren an und drücke auf sie.

3. Schließe die Backofentür in der ersten

Öffnungsstellung (ungefährer Winkel: 70 °).

4. Fasse die Tür mit einer Hand seitlich an

und ziehe sie schräg nach oben vom Backofen weg.

5. Lege die Tür mit der Außenseite nach

unten auf ein weiches Tuch und eine stabile Fläche.

6. Fasse die Türabdeckung

an der Oberkante der Tür an beiden Seiten an und drücke sie nach innen, um den Klippverschluss zu lösen.

7. Ziehe die Türabdeckung nach vorn, um

8. Fasse die Glasscheiben der Tür

nacheinander am oberen Rand an und ziehe sie nach oben aus den Führungen.

9. Reinige die Glasscheibe mit Wasser und

Spülmittel. Trockne die Glasscheibe sorgfältig ab. Reinige die Glasscheiben nicht im Geschirrspüler. Führe nach der Reinigung die obigen Schritte in umgekehrter Reihenfolge durch. Setze zuerst die kleinere Scheibe ein, dann die größere Scheibe und die Tür. Stelle sicher, dass die Glasscheiben in der richtigen Position eingesetzt wurden, da sich anderenfalls die Türoberfläche überhitzen kann.

11.5 Austauschen der Lampe

WARNUNG! Stromschlaggefahr. Die Lampe kann heiß sein.

1. Schalte das Gerät aus und warte, bis es

2. Trenne das Gerät von der

3. Lege das Tuch auf den Ofenboden.

1. Drehe die Glasabdeckung, um sie zu

2. Reinige die Glasabdeckung.

3. Ersetze die Lampe durch eine geeignete,

bis 300 °C hitzebeständige Lampe.

4. Bringe die Glasabdeckung an.

DEUTSCH 7512. FEHLERSUCHE WARNUNG! Siehe Kapitel Sicherheitshinweise.

12.1 Was zu tun ist, wenn …

Störung Prüfe, ob Folgendes zutrifft ... Das Gerät lässt sich nicht einschalten oder bedienen. Das Gerät ist ordnungsgemäß an die Stromversorgung angeschlossen. Das Gerät erwärmt sich nicht. Die Abschaltautomatik ist ausgeschaltet. Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt. Das Gerät erwärmt sich nicht. Verriegelung ist ausgeschaltet. Die Lampe ist ausgeschaltet. Feuchte Umluft - ist eingeschaltet. Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt. Auf dem Display wird 00:00 angezeigt. Es gab einen Stromausfall. Stelle die Uhrzeit ein. Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalte die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wende dich an ein autorisiertes Servicezentrum.

Wenn du das Problem nicht selbst lösen kannst, wende dich an deinen Händler oder ein autorisiertes Servicezentrum. Die vom Kundendienst benötigten Daten findest du auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Geräts. Er ist bei geöffneter Tür sichtbar. Entferne das Typenschild nicht vom Gerät. Wir empfehlen dir, die Daten hier zu notieren: Modell (MOD.) : Produktnummer (PNC): Seriennummer (S.N.):

13. ENERGIEEFFIZIENZ

13.1 Produktinformation und Produktinformationsblatt gemäß den EU-

Verordnungen zu Umweltdesign und Energiekennzeichnung Name des Lieferanten Zanussi Modellbezeichnung ZVEKN7KN 944005037 Energieeffizienzindex 80.8 Energieeffizienzklasse A+ 76 DEUTSCHEnergieverbrauch mit einer Standardbeladung, konventioneller Mo‐ dus 0.89kWh/Programm Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.59kWh/Programm Anzahl der Garräume 1 Wärmequelle Strom Volumen 43l Art des Backofens Eingebauter Backofen Masse 30.4kg IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

14. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen. Hinweise zum Recycling Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch DEUTSCH 77für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden. Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz. Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden. Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung. 78 DEUTSCH *867380531-A-272023
