Produkttyp	Einbaukochfeld mit Touch-Bedienung
Marke	Bosch
Modell	PXY821DX6E
Stromversorgung	Elektrisch (Netzanschluss)
Anzahl der Kochzonen	4 Kochzonen (Standardannahme)
Kochart	Induktion (vermutet aufgrund des kabellosen Sensors)
Funktion Kochunterstützung	Integrierter kabelloser Temperatursensor (Bluetooth)
Display	Digitales Touchscreen-Display
Oberflächenmaterial	Glaskeramik
Temperatursensor	Kabellos, magnetisch, mit CR2032-Batterie
Silikon-Patch	Befestigung des Sensors am Topf, separat erhältlich (Ref. 00577921)
Reinigung der Kochfläche	Glaskeramikreiniger, Metallschaber vermeiden
Reinigung des Sensors	Feuchtes Tuch, nicht in der Spülmaschine, nicht eintauchen
Reinigung des Patches	Spülmaschinengeeignet, vor dem Aufkleben trocknen
Kindersicherung	Kindersicherung verfügbar (nicht im Auszug beschrieben)
Kompatibilität mit Implantaten	Mindestabstand von 10 cm für Träger elektronischer Implantate
Energieverbrauch	Klasse A+ (typische Schätzung)
Abmessungen (B x T x H)	Ca. 80 x 50 x 6 cm (Standardmaß für Einbau)
Gewicht	Ca. 12 kg (Schätzung)
Ersatzteile verfügbar	Sensor HEZ39050, Silikon-Patches 00577921
Kundendienst	Bosch-Home, Produktreferenz für Teile
Konformität	RED-Richtlinie 2014/53/EU, Bluetooth-Logo
Bedienungsanleitung	Verfügbar als PDF auf notice-facile.com

Häufig gestellte Fragen - PXY821DX6E BOSCH

Wie klebe ich den Silikon-Patch auf den Topf?

Reinigen Sie die Stelle mit Alkohol, entfernen Sie die Schutzfolie, kleben Sie den Patch mit der beiliegenden Schablone auf, drücken Sie die gesamte Fläche an und lassen Sie ihn 1 Stunde trocknen, bevor Sie den Topf verwenden.

Wie ersetze ich die Batterie des Temperatursensors?

Entfernen Sie die Silikonabdeckung, schrauben Sie die beiden Schrauben heraus, öffnen Sie das Gehäuse, ersetzen Sie die Batterie durch eine CR2032 unter Beachtung der Polarität, schließen Sie das Gehäuse und schrauben Sie es wieder zu.

Kann ich den Temperatursensor mit jedem Topf verwenden?

Ja, vorausgesetzt, Sie kleben einen Silikon-Patch auf den Topf, um den Sensor zu befestigen. Der Patch muss sauber und trocken sein.

Wie reinige ich den kabellosen Temperatursensor?

Verwenden Sie ein feuchtes Tuch. Legen Sie ihn nie in die Spülmaschine, tauchen Sie ihn nicht ins Wasser und halten Sie ihn nicht unter fließendes Wasser.

Ist der Temperatursensor magnetismusempfindlich?

Ja, er enthält Magnete. Träger elektronischer Implantate (Herzschrittmacher) müssen einen Mindestabstand von 10 cm einhalten.

Wie erkenne ich, ob die Batterie des Sensors leer ist?

Der Sensor leuchtet nicht auf, wenn Sie auf das Symbol drücken. Ersetzen Sie in diesem Fall die Batterie durch eine CR2032.

Wo kann ich Ersatz-Silikon-Patches kaufen?

Sie sind im Fachhandel oder beim Bosch-Kundendienst unter der Referenz 00577921 (5er-Pack) erhältlich.

Ist der Temperatursensor mit dem Backofen kompatibel?

Nein, der Sensor ist nur für die Verwendung auf dem Kochfeld konzipiert. Er darf nicht der Hitze des Backofens ausgesetzt werden.

Wie reinige ich die Glaskeramik-Kochfläche?

Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch. Vermeiden Sie Scheuerschwämme und scheuernde Reinigungsmittel.

Was tun, wenn der Temperatursensor nach dem Kochen sehr heiß ist?

Entfernen Sie ihn mit Kochhandschuhen oder einem Geschirrtuch und lassen Sie ihn an einem sauberen, sicheren Ort fern von Wärmequellen abkühlen.

BEDIENUNGSANLEITUNG PXY821DX6E BOSCH

de Gebrauchsanleitung. 3

en Instruction manual 8

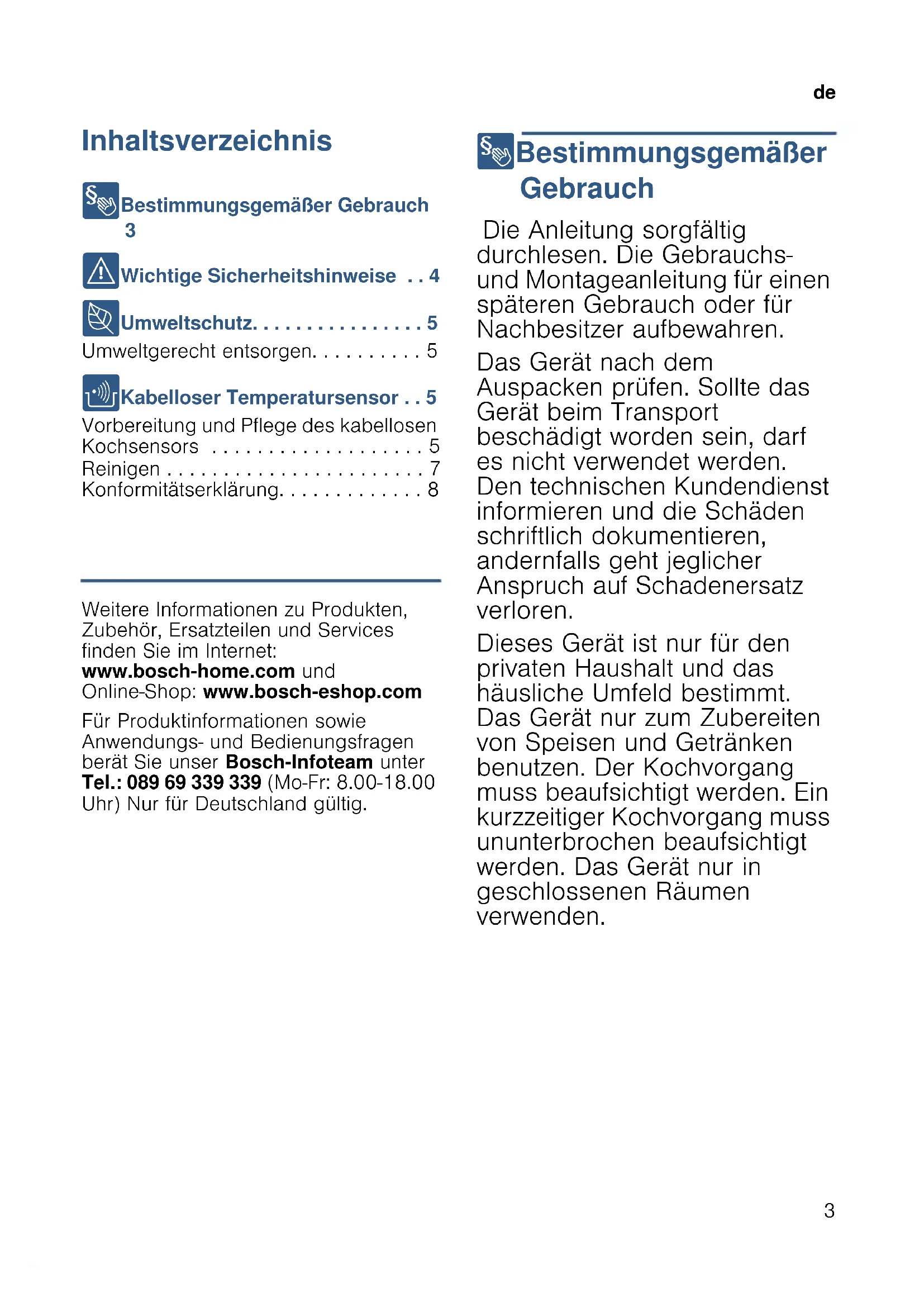

Bestimmungsgemäßer Gebrauch 3

Wichtige Sicherheitshinweise . . 4

Umweltschutz. 5

Umweltgerecht entsorgen. 5

Kabelloser Temperatursensor . . 5

Vorbereitung und Pflege des kabellosen Kochsensors 5

Reinigen 7

Konformitätserklarung. 8

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.bosch-home.com und Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00

Uhr) Nur für Deutschland gültig.

Bestimmungsgemäßer Gebrauch

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls gehen jeglicher Anspruch auf Schadenersatz verloren.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

de

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen haben.

Kinder)durfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehufht werden, es sei dann, sie sind 8 Jahre und alter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

Wichtige

Sicherheitshinweise

Warning Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder niem mit Verpackungsmaterialen playen halten.

Warning

Gefahr durch Magnetismus!

Der kabellose

Temperatursensor ist magnetisch. Die magnetischen Elemente können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beschädigen. Träger von elektronischen Implantaten sollen den der Temperature sensor nicht in den Taschen ihrer Kleidung mit führen und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

Warning

Verletzungsgefahr!

Der kabellose

Temperatursensor ist mit einer Batterie ausgestattet, die beschädigt werden kann, wenn sie hohen Temperaturen ausgesetzt wird. Den Sensor vom Kochgeschirr behmen und fern von jeglicher Wärmequelle aufbewahren.

Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heiß sein. Zum Abnehmer Kuchenhandschuhe oder ein Kuchentuch verwenden.

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Kochsensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser

Temperatarsensor

Für detailierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen Kochsensors

In this Abschnitt erhalten Sie folgende Informationen:

Aufkleben des Silikonpatches
Verwendung des kabellosen Temperatursensors
Auswechseln der Batterie

Temperatursensor und Silikonpatches
erhalten Sie im Fachhandel oder über unseren technischen Kundendienst.
Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Siliconpatches

HEZ39050 Temperatursensor und Set mit 5 Silikonpatches

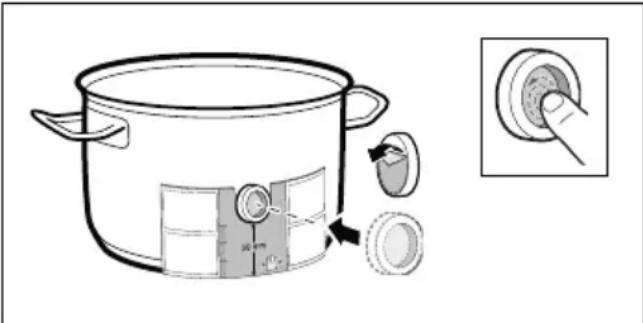

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgeschirr.

Wird ein Topf zum ersten Mal mit den Kochfunktionen verwendet, muss der Silikonpatch direkt auf thisem Topf angebracht werden. Wichtig dazu:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut abtrocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auBen auf den Topf kleben.

1. Die gesamte Oberfläche des Silikonpatches andrücken, auch den inneren Bereich. Der Klebstoff besteht zur korrekten Aushärtung 1 Stunde. Den Topf während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Den Topf mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

de

Solletse sich der Silikonpatch abliesen, muss ein neuer verwendet werden.

Kabellosen Kochsensor anbringen

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfect anpasst.

Hinweise

• Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
  Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
  Der Temperatursensorarf nicht auf ein anderes heiBes Kochgeschirr ausgerichtet werden,um eine Überhitzung zu vermeiden.
  Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sieihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

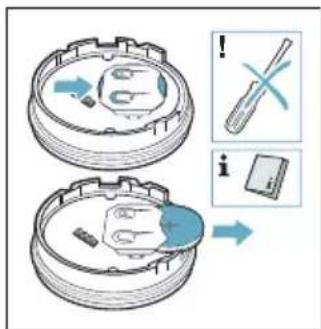

Auswechseln der Batterie

Leuchtet der Kochsensor nicht auf, wenn das Symbol gedrückt wurde, hat sich die Batterie entladen.

Auswechseln der Batterie:

1. Die Silikonabdeckung vom Gehäuseunterteil des Kochsensors abziehen und die beiden Schrauben mit einem Schraubendreher entfernen.

1. Den Verschluss des Kochsensors öffnen. Die Batterie aus dem Gehäuseunterteil Herausnahmen und eine neue Batterie einsetzen (dabei auf die richtige Ausrichtung der Batteriepole achten).

Achtung!

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Batterieanschlusspunkte nicht berühren.

1. Den Verschluss des Kochsensors schreiben (die Aussparungen für die Schrauben am Verschluss mösen sich mit den Vertiefungen am Gehäuseunterteildecken).Die Schrauben mit einem Schraubenzieher anziehen.

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Kochsensors anbringen.

Hinweis:

Ausschließlich hochwertige Batterien des Typs CR2032 verwenden, um eine langere Lebensdauer zu gewährleisten.

Reinigen

Kochsensor

Reinigen Sie den Kochsensor mit einem feuchten Tuch. Niemals in der Geschirrspulmaschine reinigen. Nicht ins Wasser tauchen und nicht unter flieBendem Wasser reinigen.

Entfernen Sie den Kochsensor nach dem Kochen vom Kochtopf. Bewahren Sieihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nähe von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Kochsensoreninigen und abtrocknen. Für die Spulmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

Regelmäßig die Verschmutzungen und Fettspritzer entfern.
Zur Reinigung einen weichen Lappen oder Wattestabchen und Fensterputzmittel verwenden.

Hinweise

• Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
  ■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es konnte verschmutzt werden oder verkratzen.

Konformitätserklarung

Hiermit erklart Robert Bosch
Hausgeräte GmbH, dass das Gerät mit der Funktion kabelloser
Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht.

Eine ausfuhrliche RED Konformitätserklarungfinden Sie im Internet unter www.bosch-home.com auf der Produktseite ihres Gerätes bei den zusätzlichen Dokumenten.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Robert Bosch Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Firmen.
