BEDIENUNGSANLEITUNG PAS 18 Prowork

Art.-Nr.: 45.129.70 I.-Nr.: 01014

PROWORK

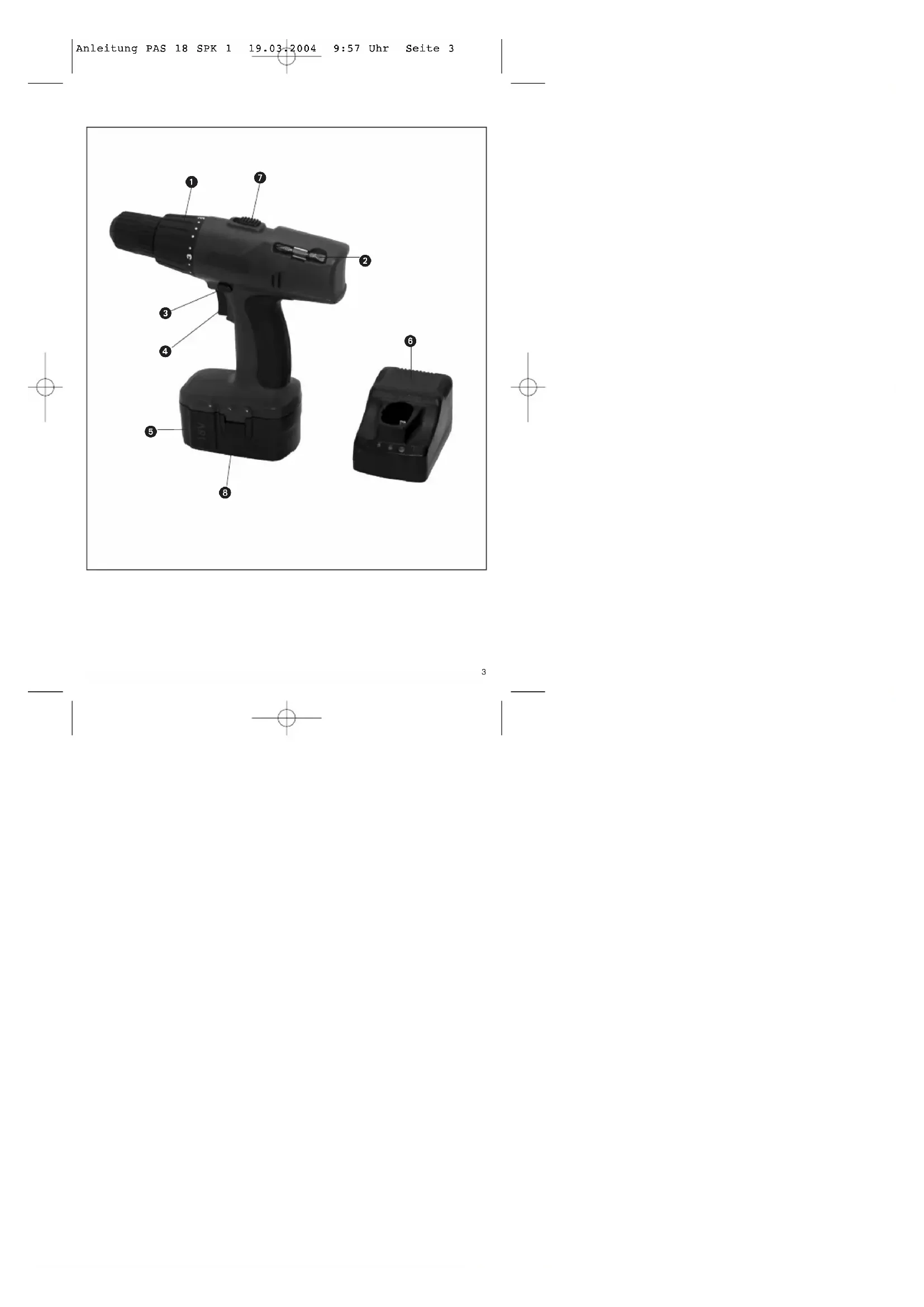

1. Gerätebeschreibung:

1: Drehmomenteinstellung
2: Bithalterung
3: Umschaltung Links-Rechtslauf
4: Ein-/Ausschalter
5: Akku
6: Ladegerät
7: Umschalter 1. Gang-2.Gang
8: Rasttaste

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen.

3. Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach ca. 1 Stunde aufgeladen.
2. Nur scharfe Bohrer sowie einwandfreie und geeignete Schrauberblts verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

4. Inbetriebnahme:

Laden des NC-Akku-Packs

1. Akku-Pack aus dem Handgriff heraus ziehen (Bild 1), dabei die Rasttaste drücken
2. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose.
3. Stecken Sie den Akku in das Ladegerät. Die rote LED leuchtet. Drücken Sie die Taste "SET" um den Akku zu laden. Die grüne LED signalisiert, daß der Akku geladen wird. Die rote LED signalisiert, daß der Ladevorgang beendet ist. Die Ladezeit beträgt bei lecerem Akku ca. 1 Stunde. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal.
   Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte
4. ob an der Steckdose die Netzspannung vorhanden ist
5. ob ein einwandfreier Kontakt an den

Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

● das Ladegerät

● und den Akku-Pack

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederauf-ladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt.

Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs!

Drehmoment-Einstellung (1)

Der Akkuschrauber ist mit einer 16 stufigen mechanischen Drehmomenteinstellung ausgestattet. Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

● von der Art und Härle des zu bearbeitenden Materials

● von der Art und der Länge der verwendeten Schrauben

- von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert.

Achtung! Stellring für das Drehmoment nur bei Stillstand einstellen.

Bohren

Zum Bohren stellen Sie den Einstellring für das Drehmoment auf die letzte Stufe „Bohrer“. In der Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment verfügbar.

Drehrichtungsschalter (3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einschalten sichem. Sie können zwischen Links-und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

Ein/Aus-Schalter (4)

Mit dem Ein/Aus-Schalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken, desto höher ist die Drehzahl des Akkuschraubers.

Schrauben:

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, daß der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröße vor.

Technische Daten:

Spannungsversorgung Motor 18 V =
Drehzahl	0-400/0-1200
Drehmoment 16 stufig
Rechts-Links-Lauf ja
Spannweite Bohrfutter 0,8 - 10 mm
Ladespannung Akku 18 V =
Ladestrom Akku 1,3 A
Netzspannung Ladegerät 230 V ~ 50 Hz
Schalldruckpegel LPA: 68,1 dB(A)
Schalleistungspegel LWA: 81,1 dB(A)
Vibration: a_w	< 2,5 m/s ^2

GB

1. Layout:

Technische gegevens:

Spanningsvoorziening motor 18 V =
Toerental	0-400/0-1200
Koppelinstelling 16-traps
rechts-/linksdraaiend ja
Opnamevermogen boorkop 0,8-10 mm
Laadspanning accu 18 V
Laadstroom accu 1,3 A
Netspanning oplader 230 V, 50 Hz
Geluidsdrukniveau LPA : 68,1 dB(A)
Geluidsprestationiveau LWA : 81,1 dB(A)
Trillingen aw	< 2,5 m/s

Der Unterzeichnende erklärt in Namen der Firma die Über- einstimmung des Produktes.

Akkuschrauber PAS 18

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives: 4512970-03-4141800-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhalt sein sollte. Die 2-Jahres-Fest beginnt mit dem Gefahrenübergang oder der Übernahme des Geritas durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Warlung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Banutzung unseres Carates.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gülligen gesetzlichen Vorschriften. Bitte beschieden Sie ihren Ansprechpartner des regional zuständigen Kundandenstes oder die unten aufgeführte Servioidresdasse.
