BEDIENUNGSANLEITUNG ODW 6021 FS B OK

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

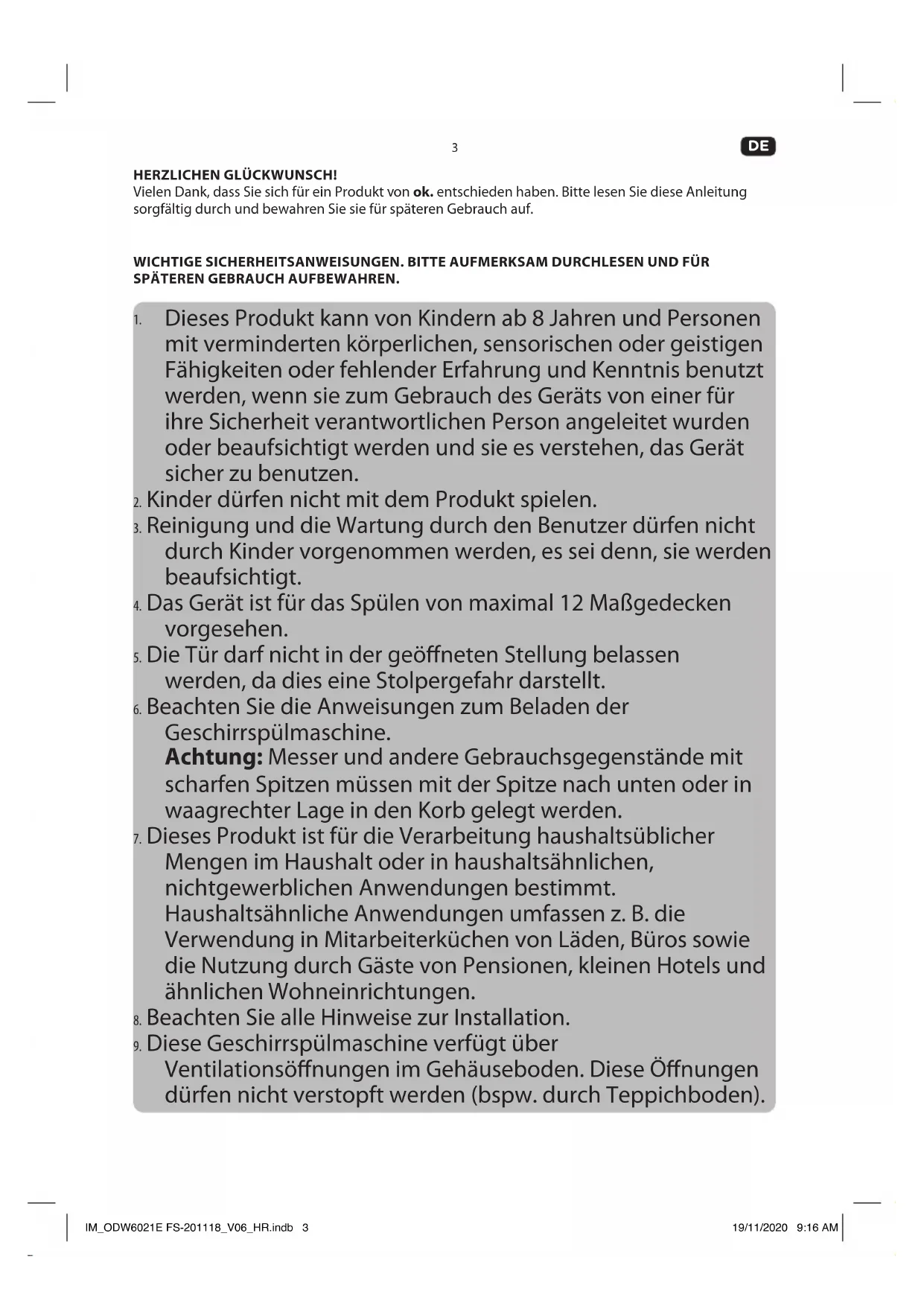

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet wurden oder beaufsichtigt werden und sie es verstehen, das Gerät sicher zu benutzen.

2. Kinder dürfen nicht mit dem Produkt spielen.

3. Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.
4. Das Gerät ist für das Spülen von maximal 12 Maßgedecken vorgesehen.
5. Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergefahr darstellt.
6. Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine.

Achtung: Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

1. Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nichtgewerblichen Anwendungen bestimmt.

Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

1. Beachten Sie alle Hinweise zur Installation.
2. Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht verstopft werden (bspw. durch Teppichboden).

DE

1. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wurde, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
2. Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.
3. Beachten Sie das Kapitel Reinigung und Pflege.
4. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
5. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.
6. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
7. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt während der Installation fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.
8. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
9. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.
10. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.
11. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

12. Ziehen Sie den Netzstecker ...

13. wenn das Produkt nicht benutzt wird,

14. im Falle von Störungen,
15. bevor Sie Zubehör anbringen oder abnehmen,

16. vor der Reinigung des Produktes.

17. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

18. Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

BEDIENELEMTE UND KOMPONENTEN

A. Bedienfeld

A1. Ein/Aus-Schalter

A2. Programmwahltaste P

A3. Programmanzeige ECO 90° 45°

A4. Warnleuchten - Klarspüler ✉Spezialsalz , Wasserdetektor

A5. Timer-Anzeige 3h 6h 9h

A6. Startzeit-Taste

A7. Halbvoll-Anzeige 1/2

A8. Halbvoll-Taste1/2

A9. Start/Pause-TasteD II

B. Griffmulde

C. Tür

D. Besteckkorb

E. Oberer Korb

F. Unterer Korb

G. Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1. Abdeckung

G2. Fach für Hauptspülgang

G3. Entriegelung

G4. Fach für Vorspülgang

Klarspülfach

G5. Füllindikator

G6. Klarspülertank

H. Innenraum

H1. Überlauf-Bypass

H2. Salztank

H3. Wasserabfluss mit Filtereinsatz

H4. Unterer Sprüharm

Rückseite

I. Netzkabel mit Netzstecker

J. Abwasserschlauch (vormontiert)

K. Schlauch für Wasseranschluss (vormontiert)

Zubehörteile

Einfülltrichter (Nicht abgebildet)

Lieferumfang

1 x Geschirrspüler

1 x Bedienungsanleitung

1 x Garantiekarte

VOR DEM ERSTEN GEBRAUCH

- Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

- Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

- Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

DE

6

INSTALLATION

Hinweis: Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet.

1 Beachten Sie die Abmessungen des Produktes beim Aufstellen und bei der Montage. Stellen Sie den Geschirrspüler auf einem ebenen, waagerechten und festen Untergrund auf. Stellen Sie mit Hilfe einer Wasserwaage sicher, dass das Produkt waagerecht steht.

2 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist schon fest am Abwasseranschluss an der Rückseite des Geräts montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

3 Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist.

Hinweis: Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

4 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Hinweis: Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

VORBEREITUNG

Salztank mit Salz befüllen

5 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

1. Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.

2. Vor dem ersten Gebrauch füllen Sie 1,5 Liter Wasser in den Salztank.

3. Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein. Es ist normal wenn dabei etwas Wasser aus dem Salztank austritt.

4. Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.

5. Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis: Je nachdem wie vollständig sich das Salz auflöst, kann die Salzwarnlampe trotz gefülltem Salztank weiterhin leuchten.

Achtung!

- Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, speziell Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden, welche durch ungeeignetes Salz hervorgerufen werden, erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.

- Wenn Salz verschüttet wurde, starten Sie einen Schnellspülgang um Salzspuren zu entfernen.

- Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, welches verschüttet wurde, für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.

- Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe zu leuchten beginnt.

Salzmenge einstellen

6 1. Einstellmodus aktivieren: Schließen Sie die Tür innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben. Drücken und halten Sie die Programmtaste P für 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

1. Salzverbrauch einstellen: Drücken Sie jeweils kurz die Programmtaste P, um die korrekte Salzmenge einzustellen. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung. Anhand der beleuchteten Programmleuchten, können Sie die aktuelle Stufe erkennen.

Wasserhärte (grad)		Einstellung Entsprechende LED-Anzeige
^^1)	mmol/ I^2)
0-5 0-0,94 1		=J_45^
6-11 1,0-2,0 2		=J_90'
12-17 2,1-3,0 3 *		=J_90' , =J_45^
18-22 3,1-4,0 4		ECO
23-34 4,1-6,0 5		ECO =J_45^
35-55 6,1-9,8 6		ECO =J_90'

1. Der Einstellmodus wird automatisch, 5 Sekunden nach der letzten Einstellung, beendet.

Hinweis:

^1) Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
*) Werkseinstellung

Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

DE

8

Geschirrspülpulver oder -tabs einfüllen

• Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden.

• Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

• Drücken Sie die Deckelöffnungstaste und der Deckel springt auf.

• Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in das Fach für Vorspülen. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.

Beachten Sie die Unterschiede beider Fächer:

a) Spülmittelfach für Hauptspülgang.
b) Spülmittelfach für Vorspülen.

1. Drücken Sie den Deckel, sodass er einrastet.

Hinweis: Benutzen Sie nur spezielles Geschirrspülmittel, welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auffüllen

Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

1. Entfernen Sie die Verschlusskappe und füllen Sie Klarspüler in den Tank bis der Füllstandsindikator vollständig schwarz erscheint. Die max. Kapazität des Tanks beträgt ca. 110 ml.

2. Zum Öffnen der Verschlusskappe drehen Sie diese auf die Position "open" (offen) in Pfeilrichtung links und nehmen Sie sie ab.

3. Füllen Sie Klarspüler in den Tank. Überfüllen Sie den Tank nicht.

Anzeige Füllstand
G7501	voll
G44001	34 voll
G67301—	12 voll
G88001—	14 voll
G48301—	leer

- Zum Schließen des Tanks setzen Sie die Verschlusskappe in der Position "open" (offen) in den Tank und drehen Sie sie in Position "closed" (geschlossen) in Pfeilrichtung rechts.

Hinweis: Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z.B. Geschirrspülmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

1. Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, das während des Trocknens keine Kalkflecken oder Streifen entstehen.
2. Wenn der Klarspülertank leer ist, leuchtet die Warnleuchte Klarspüler ✉ auf.

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseitig ist die Stufe 4 eingestellt. Diese Einstellung ist eine Empfehlung.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge verringern, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.
• Nehmen Sie eine Münze zur Hilfe, um die Einstellung zu verändern.

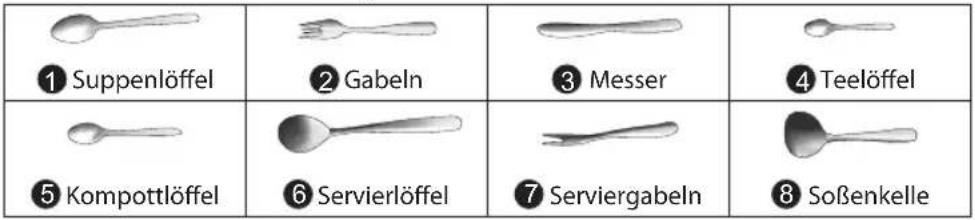

Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste in Bratpfannen an.
• Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.
• Beladen sie den Geschirrspüler mit Geschirr und Besteck folgendermaßen:

- Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus laufen kann.

• Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
• Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Dessertschalen usw. ein.
• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis: Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten und unter Umständen den Geschirrspüler beschädigen.

Achtung!

• Messer mit langen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Punkten nach unten einlegen!
• Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

DE

10

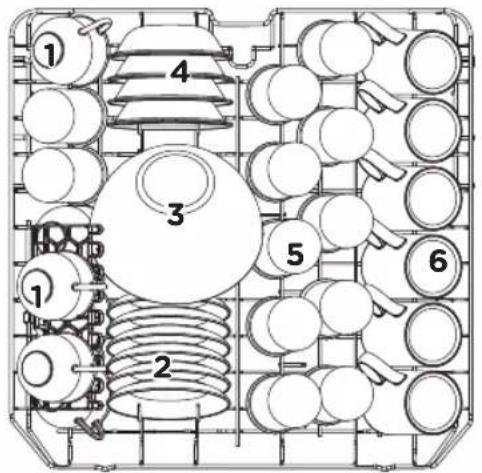

Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in den Korb. Beachten Sie dazu nachfolgende Tabellen, Abbildungen und Beschreibungen.

Oberer Korb Unterer Korb

Tassen Untertassen Glasschüssel			Kompottschüsseln	Gläser
Pötte	Ovale Servierplatte	Kleiner Topf Kompottteller Suppenteller
Besteckkorb Melaminschalen Ofentopf			Melamin-Kompottteller	Teller

BEDIENUNG

Geschirrspülen

10 • Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspüler einfüllen.

Wichtig: Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tür korrekt geschlossen ist.

1. Drücken Sie die Taste ⏻ um den Geschirrspüler einzuschalten.

2. Wählen Sie mit der Taste P Ihr Programm aus. Beachten Sie das Kapitel Programm auswählen. Wenn der Geschirrspüler nicht komplett gefüllt ist, dann wählen Sie bitte zusätzlich die Funktion Halbvoll. Mit dieser Funktion können Sie bei Verwendung des unteren und oberen Korbs Ihres Geschirrspülers sowohl Wasser als auch Strom sparen. Drücken Sie die Taste 1/2 und die Anzeige für halbvoll leuchtet auf.

Hinweis:

• Diese Funktion kann nur mit den Programmeinstellungen Intensive, ECO und 90 min. verwendet werden.

• Wir empfehlen die Funktion Halbvoll zu verwenden, wenn das Geschirr nur leicht verschmutzt ist.

• Zur Benutzung der Timer-Funktion beachten Sie das Kapitel Timer - verzögertes Spülen. Drücken Sie die Taste Durch den Waschgang zu starten.

- Um den Vorgang anzuhalten drücken Sie nochmals die Taste ▷ II

Hinweis: Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spülvorgangs an.

a) Indikatorleuchte leuchtet dauerhaft: Standby oder Pause.
b) Indikatorleuchte blinkt: Spülvorgang läuft.

1. Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

2. Schalten Sie das Gerät mit der Taste aus und schließen Sie ggf. die Wasserzufuhr.

3. Öffnen Sie die Tür des Geschirrspülers.

Achtung! Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Verbrühungen verursachen könnte.

• Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.
• Geschirrspüler entladen.

Spülvorgang ändern / pausieren

- Sie können das Spülprogramm ändern wenn der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die Taste und danach die Programmwahltaste P für mehr als 3 Sekunden, das Gerät wechselt in den stand-by Modus.
• Ändern Sie Ihr Programm.
• Drücken Sie die Taste erneut um in der neuen Einstellung fortzufahren.

Hinweis: Wenn Sie die Tür während des Spülvorgangs öffnen pausiert das Gerät. Nachdem Sie die Tür wieder geschlossen haben, wird der Spülvorgang nach 10 Sekunden fortgesetzt.

- Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

1. Drücken Sie die Taste um den Spülvorgang zu pausieren.
2. Nachdem die Sprüharme zum Stillstand gekommen sind, können Sie die Tür vollständig öffnen.
3. Zusätzliches Geschirr einlegen.
4. Tür schließen und Taste Chücken. Der Spülvorgang wird nach 10 Sekunden fortgesetzt.

Reinigerempfehlung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze. Verwenden Sie keine Reiniger, die Lösemittel oder andere ätzende Stoffe enthalten
• Vermeiden Sie eine Überdosierung des Reinigers

Achtung: Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigen und dessen korrekte Funktion beeinträchtigen.

DE

12

PROGRAMM AUSWÄHLEN

11 Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Programmbeschreibung	Reiniger Vor/Haupt	Laufzeit in min	Energieverbrauch in kWh	Wasser-verbrauch in Liter	Klar-spüler
	Extrem stark verschmutztes Koch-geschirr, normal verschmutzte Töpfe, Pfannen, Teller, usw. mit festgetrockneten Speiseresten	Vorwäsche 50 °C Wäsche 65 °C Spülen Spülen Spülen 65 °C Trocknen	4/16 g (1 oder 2 Stk.)	205	1,621 17,8		★
ECO (*EN 60436)	Standardisiertes Programm: Bei normal verschmutztem Geschirr ist es das effizienteste Programm hinsichtlich Energie- und Wasserverbrauch für diese Art von Geschirr	Vorwäsche Wäsche 45 °C Spülen 60 °C Trocknen	4/16 g (1 oder 2 Stk.)	230 0	923 11,0		★
	Für leicht verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 60 °C Spülen Spülen 65 °C Trocknen	20 g (1 Stk.)	90 1,35	11,5		★
Rapid	Schnellspülgang für leicht verschmutzte Ladungen ohne Trocknung	Wäsche 50 °C Spülen Spülen 45 °C	20 g (1 oder 2 Stk.)	30 0,751	11,2 —

Hinweis:

ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

TIMER - VERZÖGERTES SPÜLEN

12 Der Geschirrspüler ist mit einer Timer-Funktion ausgestattet, die das Spülen mit einem zeitverzögertem Start ermöglicht. Zur Auswahl stehen 3, 6, oder 9 Stunden Verzögerung.

- Wählen Sie die gewünschte Verzögerungszeit mit der Taste (Startzeitvorwahl) aus. Die ausgewählte Zeit wird durch eine rote LED angezeigt. Der Spülvorgang beginnt mit der eingestellten Verzögerung.

REINIGUNG UND PFLEGE

• Achtung! Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere gelangt.
• Reinigen Sie die Kanten um die Tür herum mit einem weichen, feuchten Tuch. Um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern, benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen. Prüfen Sie nach jeder Benutzung die Filter auf Blockierungen.

13 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Diese Filter hält Speisereste zurück, sodass diese dem Wasserkreislauf entzogen werden.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie den Filter an der Lasche greifend heraus.

Demontage and Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn (Filter C) und entnehmen Sie den gesamten Filtereinsatz.
• Entnehmen Sie die Filter B und C.
  • Entnehmen Sie den Filter C.
• Waschen Sie die Filter unter fließendem Wasser und entfernen Sie vorhandene Rückstände und Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung: Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

14 Führen Sie eine regelmäßige Reinigung durch (ca. alle zwei Monate durch), um eine mögliche Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme ab.
• Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
• Stecken Sie den Sprüharm wieder auf den jeweiligen Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel beziehen.

DE

14

FEHLERCODES

Code Bedeutung Mögliche Ursachen
Die Lampe J_45^ blinkt	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossenWassereinlass blockiertWasserdruck zu niedrig
Die Lampen J_45^ und J_90^ , blinken	Erforderliche Temperatur nicht erreicht	Fehlfunktion der Heizelementen
Die Lampe ECO blinkt	Überlauf	Leck an Komponenten des Produkts
Die Lampen ECO, und J_45^ blinken	Fehler zwischen Hauptplatine und Displayplatine	Offener Schaltkreis oder Kabelbruch

Im Fall von Fehlermeldungen, die sich nicht beseitigen lassen, kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem Mögliche Ursache Behebung
Produkt funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen	Öffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen	Drücken Sie die Tür fest zu
Fehler beim Wasserablauf• Der	Ablaufschlauch ist abgeknickt	Überprüfen Sie den Abflußschlauch
	Filter sind verstopft • Überprüfen und reinigen den Hauptfilter
	Küchenabfluß ist verstopft • Überprüfen Sie den Abfluß oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Washen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Salzeinfüllen ein kurzes Programm ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu
Schaum in der Wanne	Falsches ReinigerproduktKlarspüler verschüttelt	Nur spezielle Reinigerprodukte verwenden, um Aufschäumen zu vermeiden.Verschütteten Klarspüler sofort abwischen.
Flecken auf Wanneninnenseite	• Reinigerprodukt mit Farbmittel wurde verwendet	• Nur Reinigerprodukte ohne Farbmittel verwenden.
Schlagendes Geräusch im Spülraum	• Ein Sprüharm schlägt an ein Geschirrteil	• Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest sitzen und die Sprüharme nicht blockieren
Klapperndes Geräusch im Spülraum	• Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	• Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht	• Hat keinen Einfluss auf die Funktion des Geschirrspülers
Geschirr ist nicht sauber • Geschirr wurde nicht richtig eingeordnet		• Ordnen Sie die Geschirrteile wie im Kapitel Geschirrkorb füllen
Auf den Gläsern und dem Besteck verbleiben Schlieren	• Die Klarspülermenge ist zu hoch eingestellt	• Verringern Sie die Dosiermenge
Besteck hat schwarze oder graue Flecken	• Aluminiumbesteckteille haben am Geschirr gerieben	• Verwenden Sie einen milden Reiniger
Reiniger verbleibt in der Einfüllkammer	• Deckel der Einfüllkammer blockiert	• Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschrieben wird
Das Geschirr wird nicht trocken	• Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	• Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein
	• Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.	• Füllen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	• Das Geschirr wurde zu früh ausgeräumt	• Räumen Sie das Geschirr später aus

DE

16

TECHNISCHE DATEN

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 - 10 bar / 0,04 - 1 MPa
Wassertemperatur kalt

• Dies ist ein Geschirrspüler.
- Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.ok-online.com.

ENTSORGUNG

Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort.

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschrieben. Unsachgemäße Beladung verursacht ineffizientes Geschirrspülen und ggf. auch Fehlfunktionen.
• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.
• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.
• Beachten Sie die Angaben zur ordnungsgemäßes Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.
• Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Eine falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
  • Die regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
• Eine regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

CONGRATULATIONS

VOOR HET EERSTE GEBRUIK
