BEDIENUNGSANLEITUNG X470 Master SLI/ac ASROCK

Vielen Dank, dass Sie sich für die X470 Master SLI/ac / X470 Master SLI von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock-Motherboard der X470 Master SLI/ac / X470 Master SLI (ATX-Formfaktor)
- Schnellinstallationsanleitung zur ASRock X470 Master SLI/ac / X470 Master SLI
• Support-CD zur ASRock X470 Master SLI/ac / X470 Master SLI
• 1 x E/A-Blendenabschirmung
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x ASRock SLI_HB_Bridge_2S-Karte (optional)
• 2 x Schrauben für M.2-Sockel (optional)
- 2 x ASRock-2,4/5-GHz-WLAN-Antennen (optional) (nur beim X470 Master SLI/ac)

1.2 Technische Daten

Plattform

• ATX-Formfaktor
  • Platine mit zwei Unzen Kupfergehalt

Prozessor

• Unterstützt Prozessoren der AMD-AM4-Sockel-Ryzen-Serie (Summit Ridge, Raven Ridge und Pinnacle Ridge)
  • Digi Power design (Intersil)
  • 12-Leistungsphasendesign
• Unterstützt 105-W-Wasserkühlung (Pinnacle Ridge); unterstützt 95-W-Wasserkühlung (Summit Ridge); unterstützt 65-W-Wasserkühlung (Raven Ridge)

Chipsatz

- AMD Promontory X470

Speicher

• Dualkanal-DDR4-Speichertechnologie
• 4 x DDR4-DIMM-Steckplätze
- Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*
- Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*
- Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*

* Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt.

* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

* Bitte beachten Sie Seite 26 für die maximal unterstützte Frequenz von DDR4-UDIMM.

• Systemspeicher, max. Kapazität: 64GB
• 15-μ-Goldkontakt in DIMM-Steckplätze

Erweiter- ungssteck- platz

• 2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE4))*
  * Unterstützt NVMe-SSD als Bootplatte
  • 4 x PCI-Express-2.0-x1-Steckplatz

	• Unterstützt AMD Quad CrossFireXTM und CrossFireXTM• Unterstützt NVIDIA® Quad SLITM und SLITM• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)
Grafikkarte	• Integrierte Grafikkarte der AMD-RadeonTM - Vega-Serie in APU der Ryzen-Serie** Tatsächliche Unterstützung kann je nach Prozessor variieren• DirectX 12, Pixel Shader 5.0• Max. geteilter Speicher 2GB• Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30Hz• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)• Unterstützt HDCP mit HDMI-Port• Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI-Port
Audio	• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)• Erstklassige Blu-ray-Audiounterstützung• Unterstützt Überspannungsschutz• Nichicon-Audiokappen der Fine Gold-Serie
LAN	• Gigabit LAN 10/100/1000 Mb/s• GigaLAN Intel® I211AT• Unterstützt Wake-On-LAN• Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung• Unterstützt energieeffizientes Ethernet 802.3az• Unterstützt PXE
WLAN (nur beim X470 Master SLI/ac)	• Intel®-802.11ac-WLAN-Modul• Unterstützt IEEE 802.11a/b/g/n/ac• Unterstützt Dualband (2,4/5 GHz)• Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/s• Unterstützt Bluetooth 4.2 / 3.0 + High-Speed, Klasse II

Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss (nur beim X470 Master SLI/ac)
• 1 x HDMI-Port
  • 1 x Optischer SPDIF-Ausgang
• 1 x USB 3.1-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
• 1 x USB 3.1-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
• 6 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging
• 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)*
• 1 x M.2-Sockel (M2_2), unterstützt M-Key-Typ-2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x 2 (10 Gb/s)*

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

Anschluss

• 1 x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 1 x AMD-Lüfter-LED-Stiftleiste

* Die LED-Stiftleiste des AMD-Lüfters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.

• 1 x RGB-LED-Stiftleiste

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 1 x Adressierbare-LED-Stiftleiste

* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

	* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühler-lüfter mit einer maximalen Lüfterleistung von 2A (24 W).3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserküh-lerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss).1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)1 x 4-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)1 x Audioanschluss an Frontblende1 x AMD-LED-Lüfter-USB-Stiftleiste2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unter-stützt Schutz gegen elektrostatische Entladung)2 x USB 3.1 Gen1-Stiftleiste (unterstützt 4 USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
BIOS-Funktion	AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benut-zerschnittstellenUnterstützt „Plug-and-Play“ACPI 5.1-konforme AufweckereignisseJumper-freiSMBIOS 2.3-UnterstützungCPU, VCORE_NB, DRAM, VPPM, PCH 1,05V, +1,8V, VDDP, PROM 2,5V Mehrfachspannungsanpassung
Hardwareüberwachung	Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterLüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterLautloser Lüfter (automatische Anpassung der Gehäuselüfter-geschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/WasserpumpenlüfterMehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasser-pumpen-, Gehäuse-/WasserpumpenlüfterSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, VCORE_NB, DRAM, PCH 1,05V, +1,8V, VDDP

Betriebssystem • Microsoft® Windows® 10, 64 Bit

Zertifizierungen - FCC, CE - ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 18)

2-poliger Jumper

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 24)

Bitte verbinden Sie die Betrieb- LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

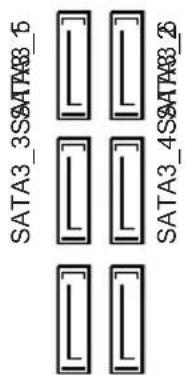

Serial-ATA-III-Anschlüsse (SATA3_1_2: siehe S. 1, Nr. 15) (SATA3_3_4: siehe S. 1, Nr. 14) (SATA3_5_6: siehe S. 1, Nr. 13)

SATA3_3SSATA3_15 SATA3_4SSATA3_2E SATA3_4SSATA3_2Z

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

AMD-LED-Lüfter-USB-Stiftleiste (4-polig, USB_5) (siehe S. 1, Nr. 10)

Diese Stiftleiste dient der Verbindung des USB-Anschlusses am AMD-SR3-Kühlkörper.

USB 2.0-Stiftleisten ((9-polig, USB1_2) (siehe S. 1, Nr. 22) (9-polig, USB_3_4) (siehe S. 1, Nr. 23)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.1 Gen1-Stiftleiste (19-polig, USB3_7_8) (siehe S. 1, Nr. 9) (19-polig, USB3_9_10) (siehe S. 1, Nr. 8)

VbusVbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ IntA_PA_D+ Dummy

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.1 Gen1-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 27)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-/Wasserpumpen- Lüfteranschlusse

(siehe S. 1, Nr. 12)

(siehe S. 1, Nr. 19)

(siehe S. 1, Nr. 21)

4 3 2 1 FA N _ S PEED_CONTROL L CH A _ F A N _ SPEED FAN_ V O L T A G E GND

Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Lüfteranschluss (4-polig, CPU_FAN1)

(siehe S. 1, Nr. 3)

FAN_VOLTAGE_CONTROL GND FAN_SPEE D FAN_SPEE D_CONTROL 1 2 3 4

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-/Wasserpumpen-Lüfteranschluss(4-polig, CPU_FAN2/WP)(siehe S. 1, Nr. 4)	[FAN_VOLTAGE_CC]	SPEED_CONTROL	Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühler-lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 7)			Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 1)			Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzan-schluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
ATX-12-V-Netzanschluss(4-polig, ATX12V2)(siehe S. 1, Nr. 2)			Dieses Motherboard bietet einen 4-poligen ATX-12-V-Netzan-schluss.
Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 26)			Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

TPM-Stiftleiste(17-polig, TPMS1)(siehe S. 1, Nr. 25)		Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
AMD-Lüfter-LED-Stiftleiste(4-polig, AMD_FAN_LED1)(siehe S. 1, Nr. 11)		Die AMD-Lüfter-LED-Stiftleiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen verschiedenen LED-Lichteffekten.Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
RGB-LED-Stiftleiste(4-polig, RGB_LED1)(siehe S. 1, Nr. 17)		Diese Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 43.

Adressierbare-LED-Stiftleiste

(siehe S. 1, Nr. 20)

Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 44.
