10997 - Dashcam AEG - Kostenlose Bedienungsanleitung

Produkttyp	Solare Rückfahrkamera
Marke	AEG
Modell	10997
Kamera-Stromversorgung	Integrierter wiederaufladbarer Akku 2600 mAh + Solarzellen (2 x 0,18 W)
Monitor-Stromversorgung	12-24 V DC über Zigarettenanzünderstecker (Sicherung T1AL 250V)
Übertragungsfrequenz	2,4 GHz (ISM-Band)
Übertragungsreichweite	Ca. 30 m
Monitor-Bildschirm	4,3 Zoll TFT LCD, Auflösung 480 x 272 Pixel
Kamera-Auflösung	640 x 480 Pixel (CMOS-Sensor)
Optik	Objektiv 1,7 mm, F2.0
Nachtsicht	Integrierte Infrarot-LEDs
Kamera-Stromverbrauch	Betrieb: < 250 mA, Standby: < 0,3 mA
Monitor-Stromverbrauch	Betrieb: < 260 mA, Standby: < 80 mA
Betriebstemperatur	-10 °C bis +40 °C
Kamera-Montage	Auf dem Kennzeichenschild (180° drehbare Halterung)
Monitor-Montage	Saugnapfhalterung an der Windschutzscheibe, Gelenkarm
Hauptfunktionen	Drahtlose Kopplung, Einstellungen Helligkeit/Kontrast/Farbe, Bildumkehrung, Führungslinien, Bildschirmteilung (2 Kameras)
Packungsinhalt	Kamera mit Halterung, Monitor, Arm mit Saugnapf, 12-V-Kabel, USB-Kabel, Pairing-Nadel, Anleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile / Reparierbarkeit	Austauschbare Sicherung (T1AL 250V)
Sicherheit	Nicht Feuchtigkeit aussetzen, nicht öffnen, gemäß Straßenverkehrsordnung verwenden
Konformität	EU-Richtlinie 2014/53/EU

Häufig gestellte Fragen - 10997 AEG

Wie lade ich den Akku der Rückfahrkamera?

Der Akku wird über die integrierten Solarzellen oder den USB-Anschluss aufgeladen. Vor dem ersten Gebrauch laden Sie den Akku vollständig auf (ca. 6-7 Stunden). Öffnen Sie die Gummikappe an der Seite, schließen Sie das USB-Kabel an eine USB-Stromquelle (5 V, 500 mA) an.

Wie montiere ich die Kamera am Fahrzeug?

Die Kamera wird auf dem Kennzeichenschild montiert. Entfernen Sie die Kennzeichenhalterung, positionieren Sie die Montageplatte dahinter und befestigen Sie alles. Achten Sie darauf, die Kennzeichenbeleuchtung nicht zu behindern. Die Kamera kann durch Lösen der hinteren Schrauben um 180° gedreht werden.

Wie koppele ich die Kamera mit dem Monitor?

Im Menü 'Setup' wählen Sie je nach Kamera 'PAIR1' oder 'PAIR2'. Halten Sie die Pairing-Taste (2) mit der mitgelieferten Nadel gedrückt, bis das Bild auf dem Monitor erscheint.

Was tun, wenn der Monitor nicht angeht?

Überprüfen Sie, ob der 12-V-Stecker des Monitorkabels in den Zigarettenanzünder oder eine 12-V-Steckdose des Fahrzeugs eingesteckt ist. Wenn die blaue LED nicht leuchtet, ist möglicherweise die Sicherung des Steckers durchgebrannt. Ersetzen Sie sie durch eine Sicherung T1AL 250V.

Wie reinige ich Kamera und Monitor?

Verwenden Sie ein weiches, trockenes Tuch. Entfernen Sie Schmutz oder Eis vorsichtig von der Kameralinse, ohne zu kratzen. Verwenden Sie keine aggressiven Reinigungsmittel.

Kann ich die Kamera beim Vorwärtsfahren verwenden?

Nein, diese Kamera ist ausschließlich für Rückwärtsfahrmanöver bei maximal 3 km/h ausgelegt. Sie entbindet nicht von der Einhaltung der Straßenverkehrsordnung und der Beobachtung der Umgebung.

Wie stelle ich den Kamerawinkel ein?

Lösen Sie die Schrauben an der Unterseite der Kamera, neigen Sie sie in die gewünschte Position und ziehen Sie die Schrauben wieder fest. Die Montagehalterung kann ebenfalls um 180° gedreht werden.

Was bedeuten die Führungslinien auf dem Bildschirm?

Die Führungslinien helfen, die Abstände beim Rückwärtsfahren einzuschätzen. Zum Aktivieren/Deaktivieren halten Sie die Taste 'Stand-by' (9) 5 Sekunden lang gedrückt.

Wie stelle ich Helligkeit und Kontrast des Bildes ein?

Drücken Sie 'Menu', wählen Sie 'Bildanpassung', dann wählen Sie die Kamera. Verwenden Sie die Tasten Auf/Ab, um Helligkeit, Kontrast und Farbe einzustellen. Bestätigen Sie mit 'Enter'.

Der Akku der Kamera entlädt sich schnell, was tun?

Stellen Sie sicher, dass die Solarzellen Licht ausgesetzt sind. Bei unzureichender Sonneneinstrahlung laden Sie über USB auf. Schalten Sie die Kamera mit dem Schiebeschalter (7) aus, wenn sie längere Zeit nicht benutzt wird, um Tiefentladung zu vermeiden.

BEDIENUNGSANLEITUNG 10997 AEG

DE Bedienungsanleitung

Solar-Rückfahrkamera

Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen.

GB - Page 21

Bestimmungsgemäßer Gebrauch....5

Lieferumfang ....5

Technische Daten....6

Sicherheit ....6

Produktbeschreibung 12

Montage....12

Akku laden 12

Rückfahrkamera montieren....13

Rückfahrkamera ausrichten....14

LCD-Monitor montieren ....14

Bedienung....14

Hinweise zur Verwendung....15

Monitor einschalten/ausschalten....15

Monitor bedienen....15

Fehlersuche ....17

Reinigung, Pflege und Wartung ....18

Sicherung wechseln....18

Service....18

Entsorgung....18

EU-Konformitätserklärung....19

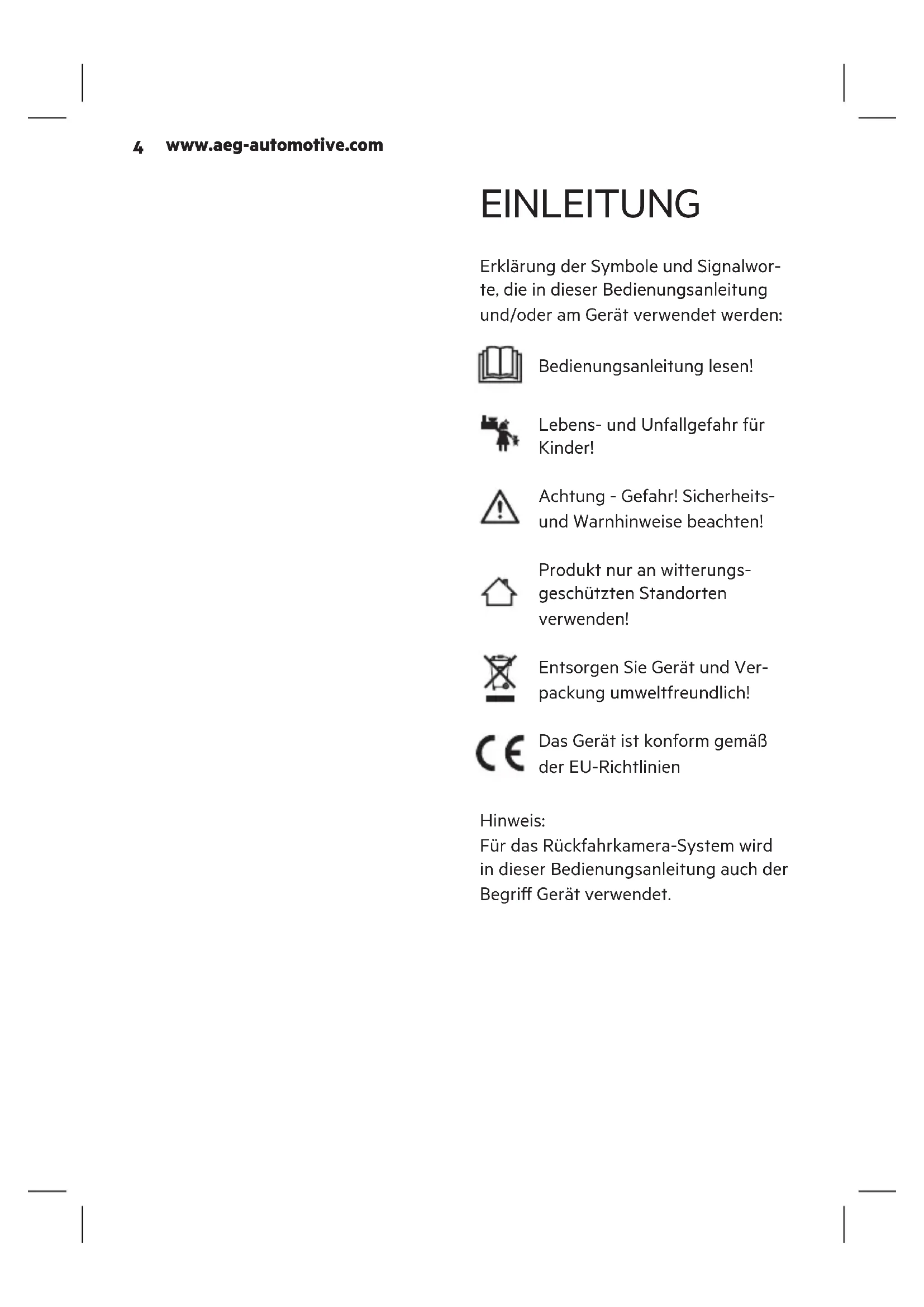

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Bedienungsanleitung lesen!

Lebens- und Unfallgefahr für Kinder!

Achtung - Gefahr! Sicherheits- und Warnhinweise beachten!

Produkt nur an witterungsgeschützten Standorten verwenden!

Entsorgen Sie Gerät und Verpackung umweltfreundlich!

Das Gerät ist konform gemäß der EU-Richtlinien

Hinweis:

Für das Rückfahrkamera-System wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

Bestimmungsgemäßer Gebrauch

Die Solar-Rückfahrkamera ist ausschließlich für eine zusätzliche Verbesserung der Sichtverhältnisse bei kurzzeitigem Rückwärtsfahren mit einem Kraftfahrzeug bestimmt.

Die Solar-Rückfahrkamera entbindet Sie nicht von der Beachtung der Verkehrsvorschriften, der Straßenverkehrsordnung (StVO) und Ihrer Sorgfaltspflicht, vorsichtig zu fahren und sich beim Rückwärtsfahren umzuschauen, um besonders Fußgänger und alle anderen Verkehrsteilnehmer zu beachten! Diese Rückfahrkamera ist für eine Rückfahrgeschwindigkeit von maximal 3 km/h (Kilometer pro Stunde) und für eine Übertragungsreichweite von maximal 30 m bestimmt.

Das Gerät darf in den Ländern der EU betrieben werden.

Dieses Gerät kann von Kindern ab einem Alter von acht (8) Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung oder Veränderung des Geräts gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

Solar-Rückfahrkamera mit Montageplatte
bCD-Monitor
Monitorarm mit Saugfuß
Monitorkabel mit 12 V Kfz-Stecker
USB-Kabel
Nadel für Pairing
Bedienungsanleitung

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

Die Bedienungsanleitung ist auch unter der folgenden Internetadresse verfügbar: http://iuqr.de/10997

Technische Daten

Modell Solar-Rückfahrkamera
Artikel-Nr. 10997
Umgebungstemperatur	-10 °C ~ +40 °C
Übertragungsfrequenz	2,4 GHz (ISM-Band)
Übertragungsdi-stanz	ca. 30 m
Frequenzbereich Monitor:TX: 2410 - 2473 MHzRX: 2406 - 2469 MHzKamera:TX: 2410 - 2473 MHzRX: 2406 - 2469 MHz
Max. Sendeleistung Monitor: 18,30 dBmEIRPKamera: 18,49 dBmEIRP
Kamera
Solarzellenleistung 2 x max. 0,18 W
USB-Eingang 5 V DC,	max. 500mA
Akkukapazität 2600 mAh
Stromaufnahme Betrieb: < 250 mASstandby: < 0,3 mA
Sensor CMOS
Auflösung 640 x 480 px
Linsenoptik 1,7 mm / F2.0

Monitor

Stromversorgung 12-24 V DC

Bildschirm 10.9 cm / 4,3 ZollTFT LCD (11,7 cm)

Auflösung 480 x 272 px

Stromaufnahme Betrieb: < 260 mASstandby: < 80 mA

Sicherung T1AL 250 V Glassi-cherung

SICHERHEIT

Allgemeine Sicherheitshin- weise

Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie alle Unterlagen auch an andere Benutzer oder nachfolgende Besitzer des Gerätes weiter!

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

Unsachgemäßen Anschluss und/oder Betrieb.

Äußere Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.

Jede Art von Veränderungen des Geräts.

Verwendung des Geräts zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.

Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.

Folgeschäden durch Feuchtigkeit und/oder unzureichende Belüftung. Unberechtigtes Öffnen des Geräts.

Das führt zum Wegfall der Gewährleistung.

Warnung!

Lebens- und Unfallgefahr für Kinder. Erstigs- und Strangulations-hr! Halten Sie das ukt aus der Reichweite Kindern fern. Kinder en die Gefahren, die h das Produkt entste-nicht erkennen!

Lebensgefahr!

Beschädigte Leitungen können einen tödlichen elektrischen Schlag auslösen. Beschädigte Kabel nicht mehr verwenden.

Brandgefahr!

Stellen Sie sicher, dass die Bordspannung mit der auf dem Gerät angegebenen Eingangsspannung (12-24 V DC) übereinstimmt, um Brandgefahr und Geräteschäden zu vermeiden.

Der Stecker darf in keiner Weise verändert werden.

Das Gerät erwärmt sich beim Betrieb. Platzieren Sie das Gerät immer an einem sicheren, gut belüfteten Standplatz.

Decken Sie das Gerät während dem Betrieb nicht ab, da es dann durch starke Erwärmung beschädigt werden kann.

Stellen Sie die Verwendung des Geräts sofort ein, wenn Rauch sichtbar wird oder ein ungewöhnlicher Geruch wahrzunehmen ist.

Stromschlaggefahr!

Setzen Sie den Monitor nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschütten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.

Die Kamera ist gegen regnerisches Wetter wassergeschützt, aber nicht wasserdicht! Tauchen Sie die Kamera nicht in Wasser oder andere Flüssigkeiten!

Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen Sie das Gerät niemals mit feuchten Händen an das Bordnetz an.

Verwenden Sie kein beschädigtes Gerät. Beschädigungen erhöhen das Risiko eines Stromschlags.

Versuchen Sie nicht das Gerät auseinander zu bauen oder es zu reparieren. Lassen Sie ein defektes Gerät umgehend von einer Fachwerkstatt reparieren oder ersetzen.

Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen.

Betreiben Sie das Gerät niemals, wenn es heruntergefallen ist oder anderweitig beschädigt wurde. Bringen Sie es zur Inspektion und Reparatur zu einem qualifizierten Elektriker.

Verwenden Sie keine anderen Kabel oder Zubehörteile. Verlängern Sie nicht die Kabel.

Trennen Sie den Monitor immer durch Ziehen am 12 V Stecker von der Stromquelle, wenn Sie ihn nicht verwenden. Ziehen Sie zum Trennen niemals am Verbindungskabel!

Verletzungsgefahr!

Sichern Sie das Fahrzeug vor der Montage sowie auch bei jedem Funktionstest des Geräts, so dass es nicht wegrollen kann. Immer die Handbremse ziehen und einen Gang einlegen! Bei einem Automatikgetriebe muss die "Park-Position" eingestellt und die Handbremse angezogen sein!

Während der Montage des Geräts darf das Fahrzeug nicht betrieben oder ge- startet werden!

Halten Sie die Sicherheitsvorschriften ein, wenn das Fahrzeug aufgebockt ist oder sich auf einer Hebebühne oder ähnlichem befindet!

Beachten Sie die Sicherheitshinweise und das Handbuch des Fahrzeugherstellers!

Führen Sie die Montage des Geräts nur in einer sicheren Umgebung durch! Halten Sie Kleidung, Haare, Gliedmaßen und das Gerät fern von beweglichen und heißen Motor- und Fahrzeugteilen!

Beim Einbau des Geräts stets darauf achten, dass die Sicherheit und Funktionsfähigkeit anderer Systeme und Geräte im Fahrzeug nicht beeinträchtigt wird! Bitte beachten Sie hierbei die Hinweise im Handbuch des Fahrzeugherstellers.

Bei Betriebsstörungen und Beschädigungen des Geräts während des Betriebs muss das Gerät sofort von der 12 V Stromversorgung des Fahrzeugs getrennt werden!

Stellen Sie sicher, dass die Zündung und alle Verbrau-

cher im Fahrzeug ausgeschaltet sind, bevor Sie mit der Montage des Geräts beginnen!

Beschädigungsgefahr!

Bei unsachgemäßem Einbau des Geräts könnten elektronische Bauteile des Fahrzeugs beschädigt werden.

Verwenden Sie das Gerät nicht zur Stromversorgung von zusätzlichen Kfz-Geräten oder anderen Fremdgeräten.

Spezielle Hinweise

Die Rückfahrkamera arbeitet mit Kurzwellen-Funksignalen. Diese können den Betrieb anderer elektronischer sowie medizinischer Geräte stören. Schalten Sie das Gerät in Bereichen ab, in denen die Nutzung verboten ist. Verwenden Sie

das Gerät nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen oder in der Nähe von automatischen Brandmeldern oder automatisch gesteuerten Geräten. Halten Sie das Gerät mind. 20 cm von Herzschrittmachern und anderen medizinischen Geräten fern.

Abhängig von den Umgebungsbedingungen ist es möglich, dass Kamera und Monitor Personen oder Gegenstände nicht immer korrekt darstellen.

Bei extrem hohen oder niedrigen Temperaturen oder bei schnellem Temperaturwechsel ist es möglich, dass die Kamera nicht normal funktioniert oder der Monitor Gegenstände nicht klar anzeigt.

Fällt starkes Licht direkt auf die Linse der Kamera,

werden Gegenstände möglicherweise überstrahlt und nicht klar angezeigt.

Nach der Reinigung eines Fahrzeugs in einer Auto-waschanlage ist es möglich, dass aufgrund mechanischer Einwirkungen der Erfassungsbereich der Kamera verändert wurde. Bitte prüfen Sie dies und nehmen gegebenenfalls eine Neueinstellung der Kamera vor.

Auch wenn die im 12 V Stecker eingebaute Sicherung auslöst, bleiben die Kamera und der Funktransmitter des Geräts weiterhin betriebsbereit.

Reinigen Sie die Abdeckung der Linse der Ka- mera beim Entfernen von Verschmutzungen oder Eis und Schnee so vorsichtig, dass diese nicht zerkratzt wird.

PRODUKTBE- SCHREIBUNG

1 2 3 4 5 6 7 9 8 10 11 12 13 14 15 16 17

1. Montagehalterung
2. Pairing-Taste
3. USB-Anschluss
4. Solarzellen
5. Infrarot-LEDs

6. Rückfahrkamera

7. Schiebeschalter „ON/OFF“ (auf der Rückseite)

8. LCD-Monitor
9. Taste „Aufwecken/Standby“
10. Taste „Menü“
11. Taste „Auf“
12. Taste „Power/Enter“
13. Taste „Ab“
14. Pairing-Nadel
15. Monitorarm mit Saugfuß
16. Monitorkabel mit 12 V Kfz-Stecker
17. USB-Kabel

MONTAGE

Akku laden

Die Rückfahrkamera wird durch den integrierten Akku mit Strom versorgt, welcher durch die eingebauten Solarzellen oder den USB-Anschluss geladen wird.

vor der ersten Inbetriebnahme sollte der Akku vollständig aufgeladen werden.

Wenn der Akku aufgrund fehlender Sonneneinstrahlung leer ist, sollte ebenfalls eine Aufladung über den USB-Anschluss erfolgen.

1. Öffnen Sie die seitliche Gummiabdeckung.

2. Verbinden Sie das USB-Kabel mit dem USB-Anschluss.

3. Verbinden Sie das andere Ende des USB-Kabels mit einer USB-Strom-versorgung.

4. Der Ladevorgang beginnt automatisch. Die Ladezeit beträgt ca. 6-7 Stunden.

Rückfahrkamera montieren

Stellen Sie sicher, dass der Akku der Rückfahrkamera vollständig geladen ist.
Stellen Sie sicher, dass der Schiebeschalter (7) auf der Kamerarückseite vor der Montage in Position „ON“ steht.
Wenn das Gerät längere Zeit nicht in Benutzung ist, schalten Sie das Gerät mit dem Schiebeschalter (7) aus, um eine Beschädigung des Akkus durch Tiefentladen zu verhindern.
Der Ladezustand des Akkus wird während des Betriebs am Monitor angezeigt.

Je nachdem, ob die Rückfahrkamera über oder unter dem Nummernschild montiert wird, muss die Montagehalterung (1) gedreht werden.

1. Zum Drehen der Montagehalterung, lösen Sie die Schrauben auf der Rückseite.
2. Drehen Sie die Montagehalterung (1) um 180°.
3. Befestigen Sie die Montagehalterung (1) mit den Schrauben.

Achtung!

Aufgrund von verschiedenen technischen und konstruktionsbedingten Fahrzeugarten ist diese Installationsanleitung nicht für alle Fahrzeugtypen gültig und anwendbar.

1. Entnehmen Sie das Nummernschild aus der Halterung.
2. Lösen Sie die Schrauben des Num- mernschildhalters und nehmen Sie diesen ab.
3. Positionieren Sie die Montageplatte mit einem gleichmäßigen Seitenabstand hinter dem Nummernschildhalter.

Achtung!

Die Positionierung der Rückfahrkamera darf die Funktion der Kennzeichenbeleuchtung nicht beeinträchtigen! Montieren Sie im Falle einer Beeinträchtigung der Kennzeichenbeleuchtung die Kamera auf der gegenüberliegenden Seite.

1. Befestigen Sie die Montageplatte und den Nummernschildhalter am Fahrzeug.
2. Montieren Sie das Nummernschild.

Rückfahrkamera ausrichten

Die Rückfahrkamera ist in eine Richtung schwenkbar.

1. Zum Ausrichten der Rückfahrkamera, lösen Sie die Schrauben auf der Unterseite der Rückfahrkamera.
2. Schwenken Sie die Kamera in die gewünschte Position.
3. Ziehen Sie die Schrauben fest.

LCD-Monitor montieren

Achtung!

Achten Sie bei der Montage des Geräts darauf, dass Ihr Sichtfeld nicht eingeschränkt ist. Das Anschlusskabel darf Sie beim Fahren nicht beeinträchtigen und der Monitor muss sicher befestigt sein.

1. Reinigen Sie den Bereich der Windschutzscheibe, an der Sie den Saugfuß befestigen möchten.
2. Drücken Sie den Saugfuß gegen die Windschutzscheibe und drücken Sie den Verriegelungshebel in Richtung des Saugfußes.
3. Stecken Sie die Monitoraufnahme des Monitorarms (15) in die vorgesehene Aussparung auf der Rückseite des Monitors ein.

4. Schieben Sie den Monitorhalter nach oben, bis dieser eingerastet ist.

5. Öffnen Sie die Feststellmutter und stellen Sie den gewünschten Blickwinkel des Monitors ein. Anschließend die Feststellmutter wieder zudrehen, damit der Monitor fest fixiert ist.

6. Verbinden Sie das Monitorkabel (16) mit dem Monitor und dem 12 V Anschluss des Fahrzeugs. Verlegen Sie das Monitorkabel so, dass die Sicherheit des Fahrzeugs und der Fahrzeuginsassen nicht beeinträchtigt oder gefährdet ist.

Denken Sie daran, dass die Fahrzeugbatterie entladen wird, wenn das Fahrzeug nicht in Betrieb ist.

BEDIENUNG

Warning!

Bedienen Sie den Monitor nicht während der Fahrt, dies lenkt Sie vom Verkehrsgeschehen ab. Konzentrieren Sie sich auf das Fahren des Fahrzeugs und die Verkehrssituation.

Achtung!

Bei extrem hellen Lichtverhältnissen benötigt der Monitor einige Sekunden, um sich den Lichtverhältnissen anzupassen. Warten Sie mit dem Rückwärtsfahren bis sich das Bild stabilisiert hat.

Hinweise zur Verwendung

Die 12 V Kfz-Steckdose am Fahrzeug ist möglicherweise erst nach dem Einschalten der Zündung aktiv. Beachten Sie die Bedienungsanleitung Ihres Fahrzeugs. Kontaktieren Sie Ihre Fachwerkstatt, wenn Sie unsicher sind.

Decken Sie das Gerät während der Verwendung nicht ab und achten Sie auf eine gute Belüftung.

Monitor einschalten/ausschalten

1. Drücken Sie Taste „Standby“ (9), um den Bildschirm zu aktivieren.
2. Drücken Sie die Taste erneut, um den Bildschirm auszuschalten.

Monitor bedienen

1. Zur Aktivierung des Menümodus drücken Sie die Taste „Menü“ (10).
2. Wählen Sie mit den Tasten „Auf“ (11) und „Ab“ (13) ein Symbol oder eine Einstellung aus.
3. Drücken Sie die Taste „Enter“ (12), um eine Auswahl zu bestätigen oder das entsprechende Untermenü zu öffnen.
4. Drücken Sie die Taste „Menü“ (10), um zurückzukehren oder den Menümodus zu beenden.

Menü „Bildeinstellung“

1. Wählen Sie die entsprechende Kamera aus (Kamera 1 oder Kamera 2).
2. Wählen Sie eine Einstellung aus:
   Helligkeit
   Kontrast
   Parbe

Menü „Bildorientierung“

Diese Einstellung ermöglicht es Ihnen, die Kamera in umgekehrter Position zu montieren und trotzdem ein seitenrichtiges Bild zu sehen.

1. Wählen Sie die entsprechende Ka- mera aus (Kamera 1 oder Kamera 2).
2. Drücken Sie die Taste „Enter“ (12), um die Bildausrichtung umzukehren.

Menü „Setup“

Koppeln / PAIR

In diesem Menü wird die Kamera mit dem Monitor gekoppelt. Das Gerät kann mit zwei Kameras verbunden werden.

1. Wählen Sie die entsprechende Kamera aus, die gekoppelt werden soll („PAIR1“ für Kamera 1 oder „PAIR 2“ für Kamera 2).
2. Halten Sie die Pairing-Taste (2) mit Hilfe der mitgelieferten Pairing-Nadel (14) oder einer Büroklammer gedrückt, bis der Koppelungsvorgang bestätigt wird und das Kamerabild am Monitor angezeigt wird.

Time-Out

In diesem Menü stellen Sie ein, wie lange das Kamerabild angezeigt werden soll, nachdem die Taste „Standby“ gedrückt wurde.

Wenn zwei Kameras gekoppelt wurden, können Sie in diesem Menü einstellen, auf welche Weise die Bildschirmanzeige geteilt wird:

horizontale Bildteilung
vertikale Bildteilung

Menü „Information“

Wählen Sie dieses Menü aus, um die Firmware-Version des Geräts anzuzeigen.

Abstandshilfslinien

Zur Orientierung beim Rückwärtsfahren können auf dem Display Abstandshilfinien angezeigt werden:

1. Drücken Sie Taste „Standby“ (9) für 5 Sekunden, um die Hilfslinien zu aktivieren.
2. Drücken Sie die Taste erneut für 5 Sekunden, um den die Hilfslinien auszublenden.

FEHLERSUCHE

Problem Mögliche Ursache Abhilfe
Der Monitor bleibt dunkel. Die blaue LED leuchtet nicht.	Der 12 V Stecker des Monitorkabels wurde nicht in den Zigarettenanzünder oder eine 12 V Buchse des Fahrzeugs eingesteckt.	Stecken Sie den 12 V Stecker des Monitorkabels in den Zigarettenanzünder oder eine 12 V Buchse des Fahrzeugs.
	Die Sicherung im 12 V Stecker des Monitorkabels ist durchgebrannt und muss ersetzt werden.	Ersetzen Sie die defekte Sicherung im 12 V Stecker des Monitorkabels durch eine neue Sicherung (Siehe auch „Sicherung wechseln“).
Der Monitor zeigt kein Bild an.	Es besteht keine Verbindung zwischen Kamera und Monitor.	Prüfen Sie den Ladezustand des Akkus. Laden Sie die Rückfahrkamera ggf. auf.
Das Bild auf dem Monitor zeigt Bildstörungen.	Die drahtlose Verbindung zwischen Monitor und Kamera ist zu schwach und daher die Datenübertragung beeinträchtigt.	Richten Sie den Transmitter näher zum Monitor hin aus oder verändern Sie die Position des Monitors.
Das Bild auf dem Monitor wird nicht klar angezeigt.	Möglicherweise ist die Linse der Kamera verschmutzt.	Reinigen Sie vorsichtig die Linse der Kamera.
	Starkes Licht fällt direkt auf die Linse der Kamera.	Die Bildqualität verbessert sich, sobald Sie sich aus dem Bereich der störenden Lichtquelle entfernen.

REINIGUNG, PFLEGE UND WARTUNG

Ihr Gerät kann mit minimalem Pflegeaufwand über Jahre funktionsfähig gehalten werden.

Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Geräts zu vermeiden.

Reinigen Sie das Gerät mit einem weichen Tuch.

Bagern Sie das Gerät an einem sauberen und trockenen Ort.

Sicherung wechseln

Das Gerät ist mit einer Sicherung in dem Kfz-Stecker abgesichert. Diese spricht bei Kurzschluss oder Spannungsspitzen an und muss dann ausgewechselt werden.

Achtung!

Bauen Sie keine stärkere Sicherung ein. Die Elektronik kann sonst beschädigt werden.

1 2 3 4

1. Schrauben Sie den Haltering (1) mit der Sicherungsabdeckung (2) von dem Kfz-Stecker (4) ab.

2. Setzen Sie eine neue Feinsicherung (3) mit gleicher Größe (siehe Technische Daten) ein.

3. Schrauben Sie den Haltering (1) mit der Sicherungsabdeckung (2) wieder auf den Kfz-Stecker (4) auf.

Service

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

Li-Ion

Gebrauchte Akkus gehören nicht in den Hausmüll. Entladen Sie einen gebrauchten Akku und

geben Sie den Akku bei einer öffentlichen Entsorgungs- oder Sammelstelle ab. Entsorgen Sie einen beschädigten oder defekten Akku fachgerecht entsprechend der örtlich geltenden Bestimmungen.

EU-Konformitätserklärung

Hiermit erklärt MTS MarkenTechnik Service GmbH & Co.KG, dass der Funkanlagentyp Solar-Rückfahrkamera (10997) der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konfor- mitätserklärung ist unter der folgenden Internetadresse verfügbar: http://iuqr.de/10997

Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.

http://iuqr.de/10997

http://iuqr.de/10997

Dane techniczne

http://iuqr.de/10997

Stand der Informationen: 01/2021
