BEDIENUNGSANLEITUNG AS 3 6 AK Alpha Tools

Art.-Nr.: 45.106.72 I.-Nr.: 01015

ALPHA-TOOLS®

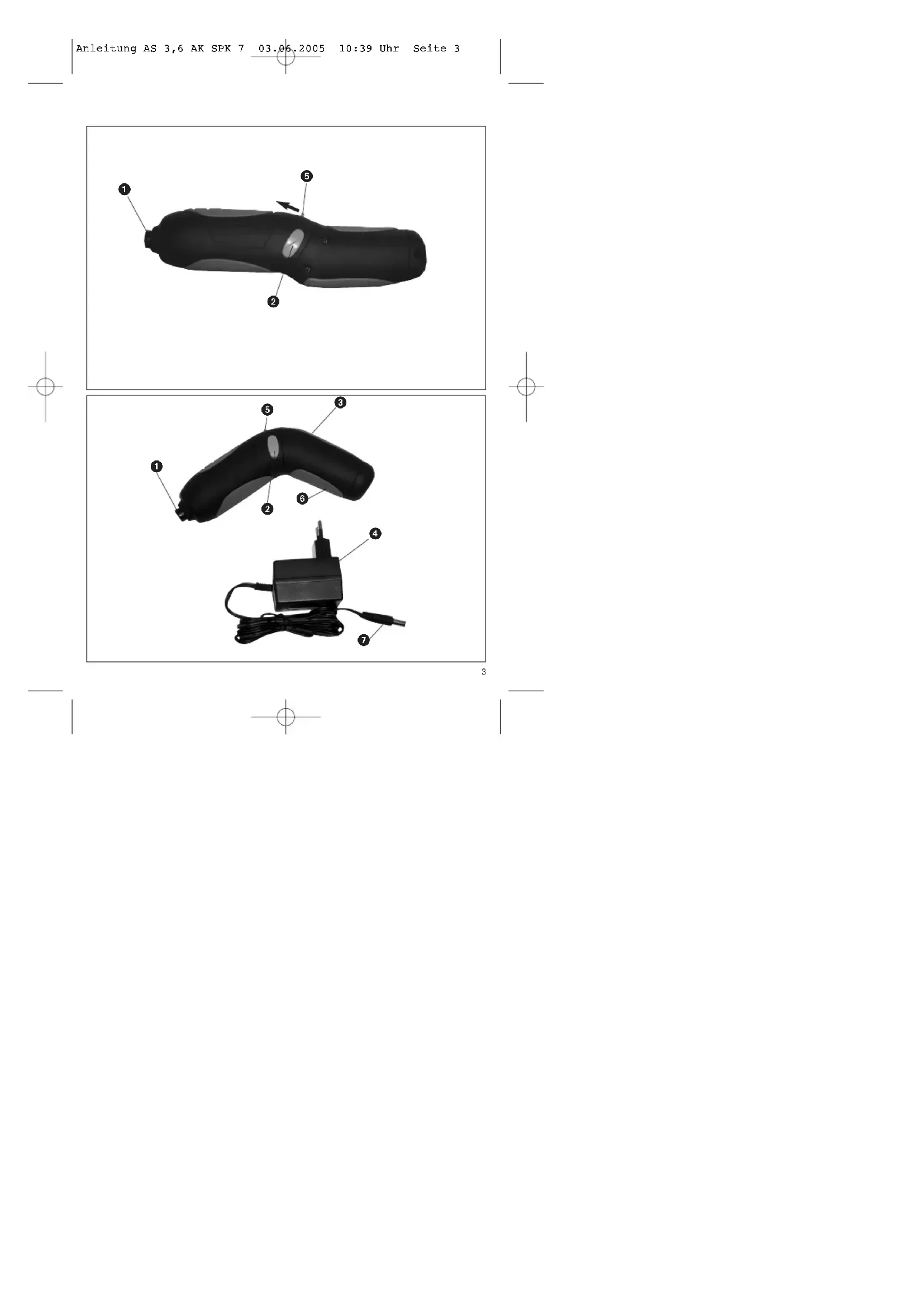

1. Gerätebeschreibung:

1 Bit-Aufnahme

2 Umschalter Links/Rechtslauf / Ein-Ausschalter

3 Ladeanschluß

4 Ladegerät

5 Verriegelungstaste

6 Ladekontrolllampe

7 Ladekabel

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen.

3. Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach ca. 3-5 Stunden aufgeladen.
2. Nur einwandfreie und geeignete Schrauberbits verwenden.
3. Beim Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

4. Inbetriebnahme:

Laden des NC-Akku-Packs

1. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeanschluß.
2. Die rote LED (6) signalisiert, daß der Akku
   geladen wird.
3. Die Ladezeit beträgt bei leerem Akku max. 5 Stunden. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal.
   Achtung! Bei Volladung erfolgt keine automatische Abschaltung!
   Nach erfolgter Ladung das Ladekabel vom
   Schrauber trennen.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

• ob an der Steckdose die Netzspannung vorhanden ist
• ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht

möglich sein, bitten wir Sie,

● das Ladegerat

● und den Schrauber

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt.

Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs!

Ein-Aus-Drehrichtungsschalter (2)

Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden soll die Drehrichtung nur im Stillstand umgeschaltet werden.

Winkeleinstellung

Der Schrauber kann in 2 verschiedenen Winkeleinstellungen arretiert werden. Hierzu muß die Verriegelungstaste (5) gedrückt und der Schrauber in die gewünschte Stellung gebracht werden. Danach die Verriegelungstaste (5) wieder loslassen.

Achtung! Vor Inbetriebnahme prüfen, ob der Schrauber in der jeweiligen Winkellage arretiert ist.

Schrauben:

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, daß der verwendete Bit und die Schraube in Form und Größe übereinstimmen.

Technische Daten:

Spannungsversorgung Motor 3,6 V =
Drehzahl	250 min
Rechts-Links-Lauf ja
Ladespannung Akku 6 V =
Ladestrom Akku 300 mA
Netzspannung Ladegerät 230 V - 50 Hz
Schalldruckpegel LPA: 55,6 dB(A)
Schalleistungspegel LWA: 66,6 dB(A)
Vibration: _w	< 2,5 m/s
Gewicht 0,25 kg
