AS 4 8L - Schrauber Alpha Tools - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Alpha Tools
Modell	AS 4 8L
Motorspannung	4,8 V =
Drehzahl	200 U/min
Vor-/Rücklauf	Ja
Akkuladespannung	6 V =
Ladestrom	300 mA
Ladegerät Netzspannung	230 V - 50 Hz
Ladezeit (leerer Akku)	3 bis 5 Stunden max.
Schalldruckpegel	63,9 dB(A)
Schallleistungspegel	74,9 dB(A)
Vibration	< 2,5 m/s²
Gewicht	0,4 kg
Einstellbare Winkelpositionen	3
Integrierte Beleuchtung	Ja (LED-Lampe)
Ladegerät inklusive	Ja
Garantie	5 Jahre
Wartung	Rechtzeitig aufladen, nicht vollständig entladen

Häufig gestellte Fragen - AS 4 8L Alpha Tools

Wie lade ich den Akku-Schrauber AS 4 8L?

Schließen Sie das Ladegerät an eine Steckdose (230 V) an. Verbinden Sie das Ladekabel mit dem Ladegerätanschluss. Die rote LED zeigt den Ladevorgang an. Die Ladezeit für einen leeren Akku beträgt ca. 3 bis 5 Stunden. Trennen Sie das Ladegerät nach dem Laden vom Stromnetz.

Wie hoch ist die Drehzahl des Schraubers?

Die Drehzahl beträgt 200 U/min.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (3), um Links- oder Rechtslauf zu wählen. Schalten Sie die Richtung nur im Stillstand um, um eine Beschädigung des Getriebes zu vermeiden.

Kann ich den Schrauber zum Bohren verwenden?

Ja, der Schrauber kann bohren und schrauben. Verwenden Sie scharfe Bohrer und einwandfreie Schraubendreherbits.

Wie stelle ich den Winkel des Schraubers ein?

Drücken Sie die Verriegelungstaste (7) und stellen Sie den Schrauber in eine der 3 gewünschten Winkelpositionen. Lassen Sie die Taste los, um zu verriegeln.

Was tun, wenn der Schrauber nicht lädt?

Überprüfen Sie, ob die Steckdose Spannung führt und die Kontakte des Ladegeräts zuverlässig sind. Wenn das Problem weiterhin besteht, senden Sie das Ladegerät und den Schrauber an den Kundendienst.

Wie lange hält der Akku?

Für eine lange Lebensdauer laden Sie den Akku rechtzeitig auf, wenn die Leistung nachlässt. Entladen Sie den Akku niemals vollständig, da dies ihn beschädigen könnte.

Welche Schraubentypen empfehlen Sie?

Verwenden Sie vorzugsweise selbstzentrierende Schrauben (Torx, Kreuzschlitz) und achten Sie darauf, dass die Bitgröße zur Schraube passt.

Wie hoch ist die Schallleistung des Geräts?

Der Schallleistungspegel beträgt 74,9 dB(A) und der Schalldruckpegel 63,9 dB(A).

Hat der Schrauber Garantie?

Ja, Alpha Tools gewährt eine Garantie von 5 Jahren auf Fabrikationsfehler, vorausgesetzt, die Wartung erfolgt gemäß der Bedienungsanleitung.

BEDIENUNGSANLEITUNG AS 4 8L Alpha Tools

Art.-Nr.: 45.106.61 I.-Nr.: 01014

ALPHA-TOOLS®

©Achtung: Vor Inbetriebnahme Bedienungsanweisung und Sicherheitshinweise lesen und beachten!

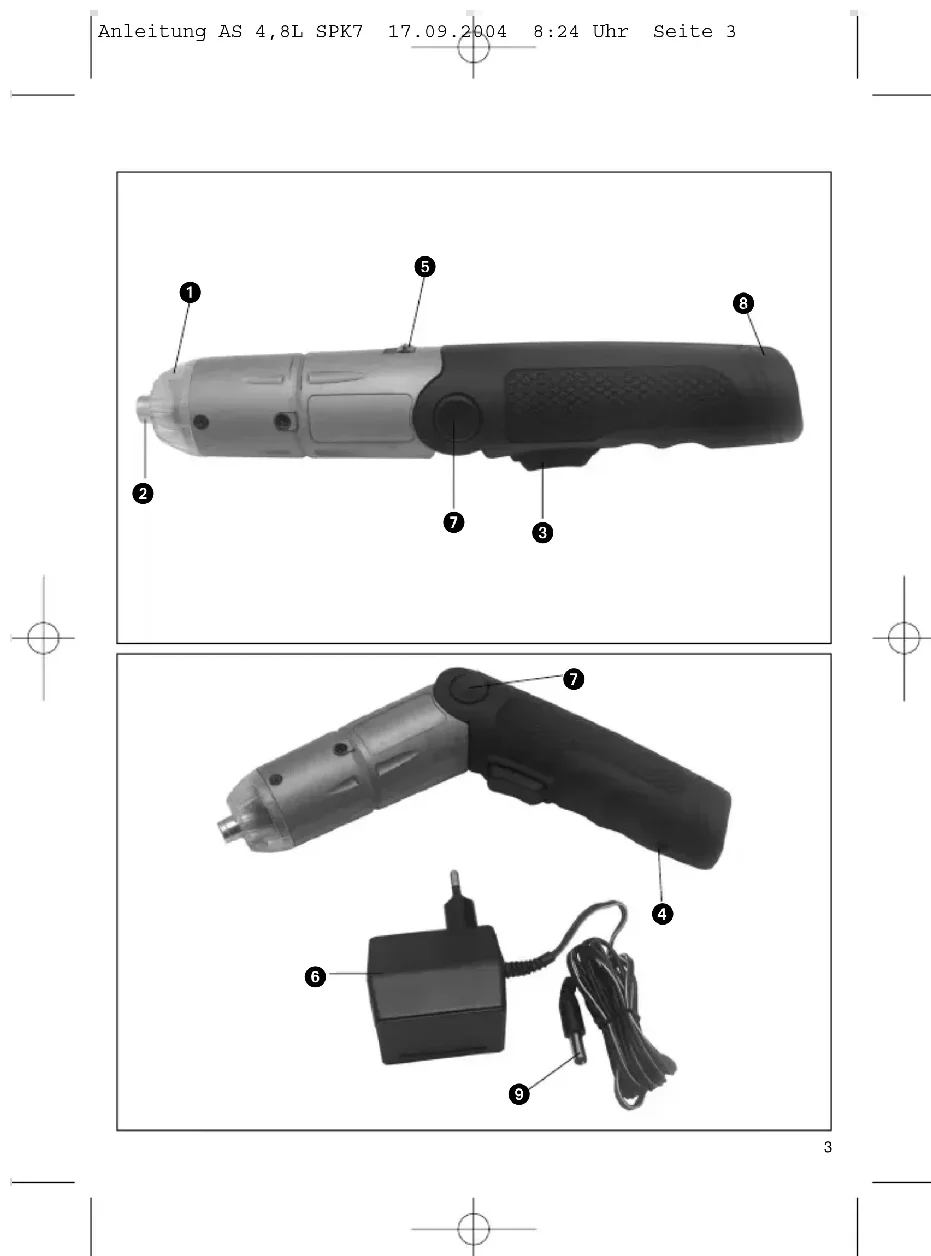

1. Gerätebeschreibung:

1 Lampe

2 Bit-Aufnahme

3 Umschalter Links/Rechtslauf / Ein-Ausschalter

4 Ladeanschluß

5 Ein-/Ausschalter Lampe

6 Ladegerät

7 Verriegelungstaste

8 Ladekontrolllampe

9 Ladekabel

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen.

3. Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres

Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach ca. 3-5 Stunden aufgeladen.

2. Nur einwandfreie und geeignete Schrauberbits verwenden.

3. Beim Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

4. Inbetriebnahme:

Laden des NC-Akku-Packs

1. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeanschluß.

2. Die rote LED (8) signalisiert, daß der Akku geladen wird.

3. Die Ladezeit beträgt bei leerem Akku max. 5 Stunden. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal.

Achtung! Bei Volladung erfolgt keine automatische Abschaltung!

Nach erfolgter Ladung das Ladekabel vom Schrauber trennen.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

- ob an der Steckdose die Netzspannung vorhanden ist

- ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie.

●das Ladegerät

●und den Schrauber

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt.

Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs!

Ein-Aus-Drehrichtungsschalter (3)

Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden.

Beleuchtung (1)

Die Lampe (1) ermöglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen. Mit dem Schalter (5) kann die Lampe eingeschaltet werden.

Winkeleinstellung

Der Schrauber kann in 3 verschiedenen Winkeleinstellungen arretiert werden. Hierzu muß die Verriegelungstaste (7) gedrückt und der Schrauber in die gewünschte Stellung gebracht werden. Danach die Verriegelungstaste (7) wieder loslassen.

Achtung! Vor Inbetriebnahme prüfen, ob der Schrauber in der jeweiligen Winkellage arretiert ist.

Schrauben:

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, daß der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröße vor.

Technische Daten:

Spannungsversorgung Motor 4,8 V =
Drehzahl	200 min
Rechts-Links-Lauf ja
Ladespannung Akku 6 V =
Ladestrom Akku 300 mA
Netzspannung Ladegerät 230 V ~ 50 Hz
Schalldruckpegel LPA: 63,9 dB(A)
Schalleistungspegel LWA: 74,9 dB(A)
Vibration: a_w	< 2,5 m/s
Gewicht 0,4 kg

GB

1. Layout:

1 Lamp

2 Bit chuck

D EG Konformitätserklärung

Akku-Stabschrauber AS 4,8 L

Der Unterzeichnende erklärt in Namen der Firma die Über- einslimmung des Produktes.

Landau'sar, den 21.06.2004

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives: 4256030-04-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantia, für den Fall, dass unser Produkt mangaholt sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussatzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich blieben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantiz gilt für den Bereich der Bundesropublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebepartners als Ergänzung der lokal gübigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kuncendienstas oder die unten aufgufühne Serviosedrasse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gewicht geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelisiert sein sollte. Die 8-Jahres-First beginnt mit dem Geltshrendbergung oder der Übernahme des Gesettes durch den Kunden, Voraussetzung für die Geltschuldung der Garantie ist eine ordnungsgemäßige Wertung entsprechend der Oderum, insgesamfang sowie die bestimmungsgemäßige Bewertung unwerte Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachien Sie Ihren Ansprechpartner des regional zuständigen Kundenstendes oder die unten aufgohöhe Serviceadnisse.
