MANUAL DE USUARIO AS 3 6 AK Alpha Tools

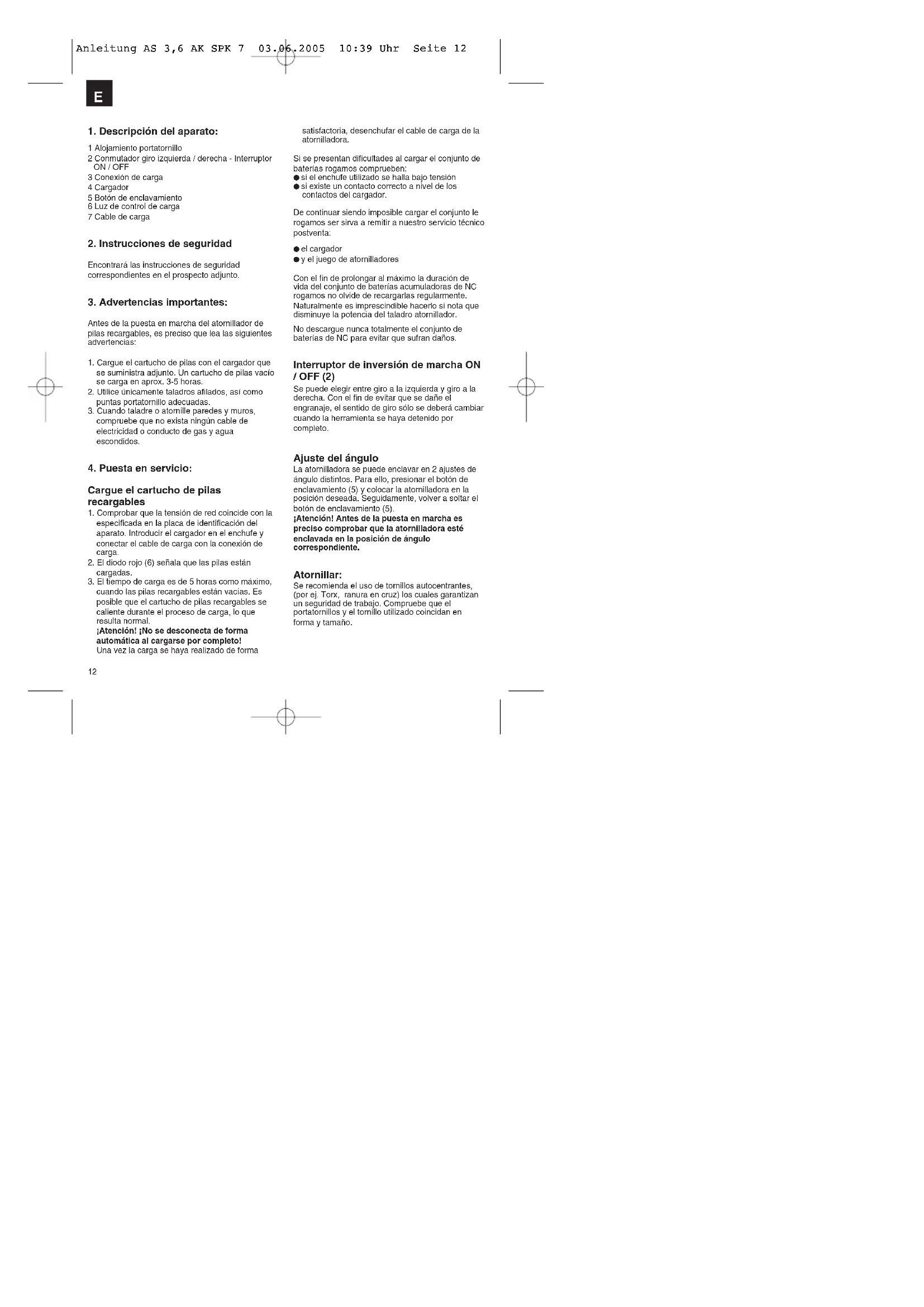

Anleitung AS 3,6 AK SPK 7 03.06.2005 10:39 Uhr Seite 111. Descripción del aparato: 1 Alojamiento portatornillo 2 Conmutador giro izquierda / derecha - Interruptor ON / OFF 3 Conexión de carga 4 Cargador 5 Botón de enclavamiento 6 Luz de control de carga 7 Cable de carga

2. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

3. Advertencias importantes:

Antes de la puesta en marcha del atornillador de pilas recargables, es preciso que lea las siguientes advertencias:

1. Cargue el cartucho de pilas con el cargador que

se suministra adjunto. Un cartucho de pilas vacío se carga en aprox. 3-5 horas.

2. Utilice únicamente taladros afilados, así como

puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros,

compruebe que no exista ningún cable de electricidad o conducto de gas y agua escondidos.

4. Puesta en servicio:

Cargue el cartucho de pilas recargables

1. Comprobar que la tensión de red coincide con la

especificada en la placa de identificación del aparato. Introducir el cargador en el enchufe y conectar el cable de carga con la conexión de carga.

2. El diodo rojo (6) señala que las pilas están

3. El tiempo de carga es de 5 horas como máximo,

cuando las pilas recargables están vacías. Es posible que el cartucho de pilas recargables se caliente durante el proceso de carga, lo que resulta normal. ¡Atención! ¡No se desconecta de forma automática al cargarse por completo! Una vez la carga se haya realizado de forma satisfactoria, desenchufar el cable de carga de la atornilladora. Si se presentan dificultades al cargar el conjunto de baterías rogamos comprueben: si el enchufe utilizado se halla bajo tensión si existe un contacto correcto a nivel de los contactos del cargador. De continuar siendo imposible cargar el conjunto le rogamos ser sirva a remitir a nuestro servicio técnico postventa: el cargador y el juego de atornilladores Con el fin de prolongar al máximo la duración de vida del conjunto de baterías acumuladoras de NC rogamos no olvide de recargarlas regularmente. Naturalmente es imprescindible hacerlo si nota que disminuye la potencia del taladro atornillador. No descargue nunca totalmente el conjunto de baterías de NC para evitar que sufran daños. Interruptor de inversión de marcha ON / OFF (2) Se puede elegir entre giro a la izquierda y giro a la derecha. Con el fin de evitar que se dañe el engranaje, el sentido de giro sólo se deberá cambiar cuando la herramienta se haya detenido por completo. Ajuste del ángulo La atornilladora se puede enclavar en 2 ajustes de ángulo distintos. Para ello, presionar el botón de enclavamiento (5) y colocar la atornilladora en la posición deseada. Seguidamente, volver a soltar el botón de enclavamiento (5). ¡Atención! Antes de la puesta en marcha es preciso comprobar que la atornilladora esté enclavada en la posición de ángulo correspondiente. Atornillar: Se recomienda el uso de tornillos autocentrantes, (por ej. Torx, ranura en cruz) los cuales garantizan un seguridad de trabajo. Compruebe que el portatornillos y el tornillo utilizado coincidan en forma y tamaño.

Anleitung AS 3,6 AK SPK 7 03.06.2005 10:39 Uhr Seite 12Características técnicas: Suministro eléctrico del motor 3,6 V = Velocidad 250 r.p.m. Giro izquierda-derecha sí Tensión de carga de las pilas recargables 6 V= Corriente de carga de las pilas recargables 300 mA Tensión de red del cargador 230 V ~ 50 Hz Nivel de presión acústica LPA: 55,6 dB(A) Nivel de potencia acústica LWA: 66,6 dB(A) Vibración: a
