AFS 600 - Säge Alpha Tools - Kostenlose Bedienungsanleitung

Produkttyp	Stichsäge (Schlitzsäge)
Marke	Alpha Tools
Modell	AFS 600
Nennspannung	230 V ~ 50 Hz
Leistungsaufnahme	600 W
Hubzahl	0 - 2500 U/min (elektronisch regelbar)
Hubhöhe	18 mm
Schnitttiefe (Holz)	115 mm
Schnitttiefe (Eisen)	6 mm
Schalldruckpegel (LPA)	87,5 dB (A)
Schallleistungspegel (LWA)	100,5 dB (A)
Vibration (a_w)	18,5 m/s²
Gewicht	3 kg
Schutzklasse	II (Doppelisolierung)
Geeignete Materialien	Holz, Eisen- und Nichteisenmetalle, Kunststoffe
Hauptfunktionen	Elektronische Drehzahlregulierung, werkzeugloser Sägeblattwechsel (Drehring), Verwendung als Stichsäge (Schlitzsäge)
Sicherheit	Ein-/Ausschalter, Stopptaste, allgemeine Sicherheitshinweise im Anhang
Ersatzteile verfügbar	Ersatzkohlen (Ref. 43.261.10.01.002), Schalter (Ref. 43.261.10.01.001)
Garantie	5 Jahre (bei ordnungsgemäßer Wartung und bestimmungsgemäßer Verwendung)
Mitgeliefertes Zubehör	Holz-Sägeblatt, Metall-Sägeblatt

Häufig gestellte Fragen - AFS 600 Alpha Tools

Wie wechselt man das Sägeblatt der AFS 600 Stichsäge?

Vor jedem Wechsel trennen Sie die Säge vom Stromnetz. Drehen Sie den Ring (7) am Sägeblattaufnahme (6) im Uhrzeigersinn, führen Sie das Sägeblatt (8) in den Schlitz ein und lassen Sie den Ring los. Überprüfen Sie, ob das Sägeblatt fest sitzt, indem Sie daran ziehen.

Wie stellt man die Schnittgeschwindigkeit ein?

Die Geschwindigkeit wird elektronisch geregelt, indem Sie den Ein-/Ausschalter mehr oder weniger stark drücken. Je tiefer Sie den Schalter drücken, desto höher die Hubzahl.

Was ist die maximale Schnitttiefe in Holz?

Die maximale Schnitttiefe in Holz beträgt 115 mm.

Welche Materialien kann ich mit dieser Säge schneiden?

Sie können Holz, Eisenmetalle, Nichteisenmetalle und Kunststoffe mit dem geeigneten Sägeblatt schneiden.

Vibriert die Säge stark?

Der angegebene Vibrationswert beträgt 18,5 m/s². Es wird empfohlen, während des Gebrauchs Augen- und Gehörschutz zu tragen.

Welches Zubehör wird mit der Säge AFS 600 geliefert?

Die Säge wird mit einem Holz-Sägeblatt und einem Metall-Sägeblatt geliefert.

Wie reinigt und wartet man die Säge?

Vor jeder Wartung trennen Sie die Säge vom Stromnetz. Reinigen Sie die Außenteile mit einem trockenen Tuch. Beachten Sie die detaillierten Anweisungen in der Bedienungsanleitung. Überprüfen Sie regelmäßig den Zustand der Kohlebürsten.

Wo finde ich Ersatzteile?

Die Ersatzteile (Kohlebürsten Ref. 43.261.10.01.002, Schalter Ref. 43.261.10.01.001) sind beim Händler oder Kundendienst erhältlich. Geben Sie bei der Bestellung den Typ, die Artikelnummer und die Identifikationsnummer des Geräts an.

Wie lautet die Garantie für diese Säge?

Die Garantie beträgt 5 Jahre ab Übergabe des Geräts, vorausgesetzt ordnungsgemäße Wartung und bestimmungsgemäße Verwendung gemäß Bedienungsanleitung. Sie gilt in Deutschland und in den Ländern des Haupthandelspartners.

Wie verwendet man die Säge als Stichsäge (Schlitzsäge)?

Setzen Sie die Säge auf das zu schneidende Material (siehe Abbildung 3 der Anleitung), schalten Sie sie ein und drücken Sie sie gegen das Material. Passen Sie die Schnittgeschwindigkeit dem Material an.

BEDIENUNGSANLEITUNG AFS 600 Alpha Tools

Art.-Nr.: 43.261.11 I.-Nr.: 01013

ALPHA-TOOLS®

AFS600

⑥ Achtung: Vor Inbetriebnahme Bedienungsanweisung und Sicherheitshinweise lesen und beachten!
Important: Read and note the operating instructions and safety regulations before using!
Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!
⑤ Atención: Antes de la puesta en funcionamiento sírvase a leer el manual de instrucciones y las advertencias de seguridad que deberán ser observadas.
⑤ Observera: Läs bruksanvisningen och säkerhetsanvisningarna före driftstart och följ dem under drift!
® Vigtigt: Læs betjeningsvejledningen og sikkerhedshenvisningerne inden ibrugtagningen og overhold disse!
© Huomio: Ennen käyttöönottoa on luettava käyttöohje ja turvallisuusmääräykset huolella ja noudatettava niitä!
© Pozor: Před uvedením do provozu si prosím přečtěte návod k obsluze a bezpečnostní pokyny a dodržujte je!
① Attenzione: prima della messa in funzione leggere ed osservare le istruzioni d'uso e le avvertenze sulla sicurezza.
Pozor! Pred montažo in začetkom dela pazljivo preberite navodila za uporabo in varno delo.
^18 Dikkat: Çalıştırmadan önce lütfen kullanma talimatı ve güvenlik uyarılarını dikkatlice okuyun!
Pažnja! Prije upotrebe pročitajte i uvažite naputak za uporabu i sigur nosne upute!

© Seite 4
GB Page 5
⑤ Page 6
© Página 7
⑤ sidan 8
Sivu 9
① DK Side 10
① Pagina 11
© Strana 12
⑤ Strani 13
H stranice 14

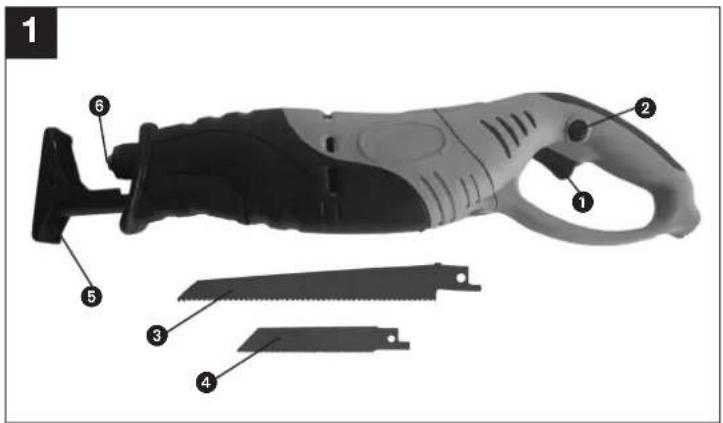

1 Ein/Ausschalter
2 Arrentierungsknopf
3 Holzsägeblatt
4 Metallsägeblatt
5 Sägeschuh
6 Sägeblattaufnahme

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

3. VERWENDUNG

Die Universalsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt.

4. INBETRIEBNAHME (Bild 1)

Einschalten: Ein-/Ausschalter (1) zum

Handgriff drücken.

Zum Arretieren, zusätzlich den

Arretierungsknopf (2) drücken.

Ausschalten: Ein/Ausschalter loslassen, bzw. bei arretierten Schalter, den Ein-/Ausschalter nochmals kurz drücken und wieder loslassen.

5. Elektronische Hubzahlregelung

Je stärker Sie den Ein/Ausschalter drücken, desto höher ist die Hubzahl des Sägeblattes.

Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch hier gültig.

6. Sägeblattwechsel (Bild 2)

Vor allen Arbeiten an der Maschine und beim Sägeblattwechsel die Universalsäge ausschalten und den Netzstecker aus der Steckdose ziehen.

Drehen Sie den Ring (7) an der Sägeblattaufnahme (6) im Uhrzeigersinn, bis sich das Sägeblatt (8) in den Schiltz der Sägeblattaufnahme (6) schieben läßt. Lassen Sie nun den Ring (7) wieder los, der Ring (7) müsste wieder in die Ausgangsposition zurückgehen. Ist dies nicht der Fall, so versuchen Sie von Hand den Ring (7) in die Ausgangsposition zu drehen. Kontrollieren Sie nun, durch Ziehen am Sägeblatt, ob dieses fest in der Aufnahme hålt.

7. Verwendung als Stichsäge (Bild 3)

Setzen Sie die Universalsäge, wie in Bild 3 gezeigt auf das zu schneidende Material. Schalten Sie die Universalsäge ein und schieben Sie die Universalsäge gegen das zu schneidende Material. Die Schnittgeschwindigkeit ist dem Material anzupassen.

Augenschutz tragen

Gehörschutz tragen

8. TECHNISCHE DATEN

Nennspannung: 230 V \~ 50 Hz

Leistungsaufnahme: 600 W

Hubzahl: 0-2500 min.

Hubhöhe: 18 mm

Schnitttiefe Holz: 115 mm

Schnitttiefe Eisen: 6 mm

Schalldruckpegel LPA: 87,5 dB (A)

Schallleistungspegel LWA: 100,5 dB (A)

Vibration a_w 18.5 m/s ^2

Schutzisoliert □

Gewicht 3 Kg

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden:

● Typ des Gerätes

- Artikelnummer des Gerätes

- Ident-Nummer des Gerätes

● Ersatzteil-Nummer des erforderlichen Ersatzteils

Schalter 43.261.10.01.001

Ersatzkohlen 43.261.10.01.002

1. Layout

Switch 43.261.10.01.001

F

1. Description

Reservkol 43.261.10.01.001
