BEDIENUNGSANLEITUNG KLTI12L4MB SMEG
DE Dunstabzugshaube Gebrauchsanweisung

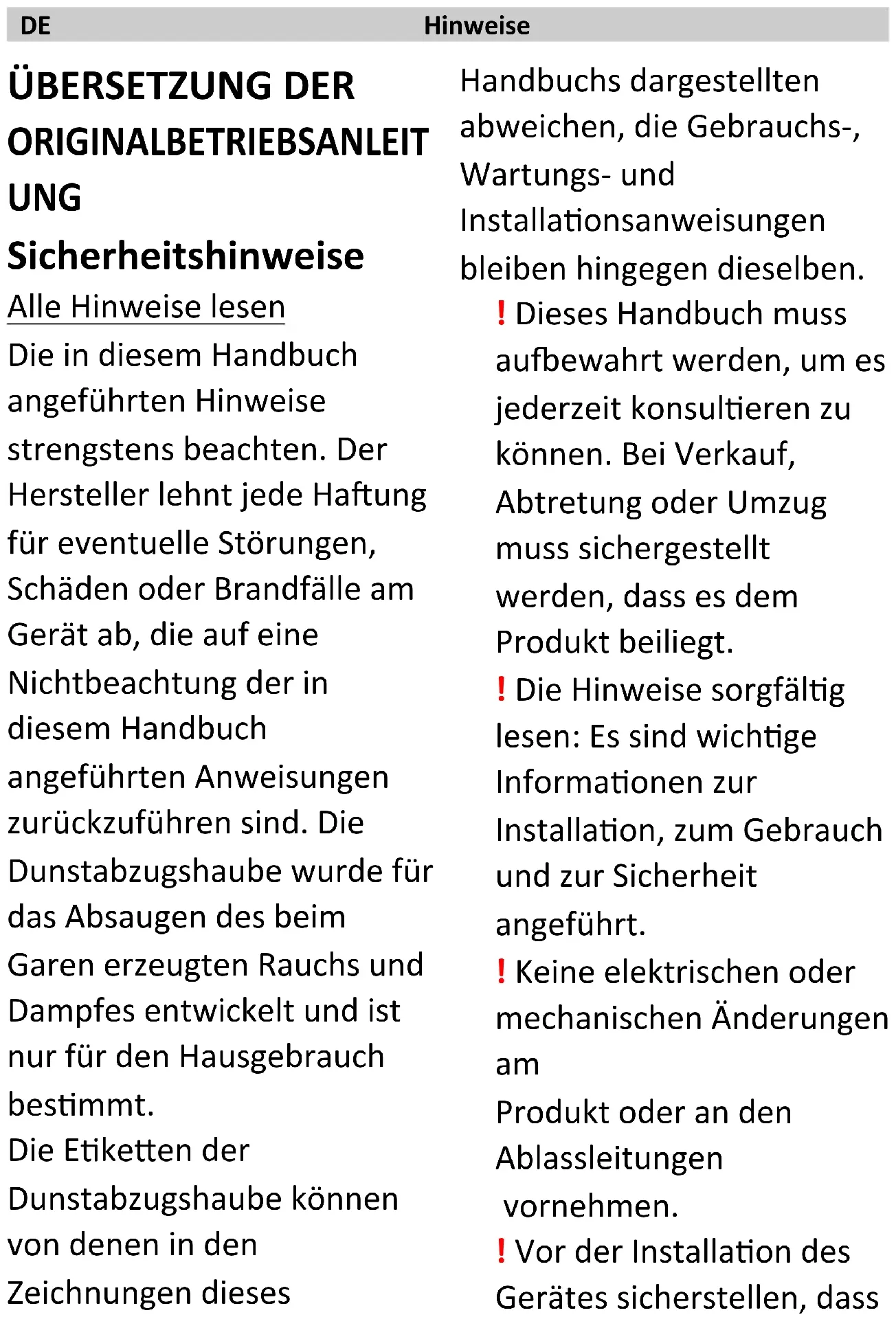

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEIT UNG Sicherheitshinweise
Alle Hinweise lesen
Die in diesem Handbuch angeführten Hinweise strengstens beachten. Der Hersteller lehnt jede Haftung für eventuelle Störungen, Schäden oder Brandfälle am Gerät ab, die auf eine Nichtbeachtung der in diesem Handbuch angeführten Anweisungen zurückzuführen sind. Die Dunstabzugshaube wurde für das Absaugen des beim Garen erzeugten Rauchs und Dampfes entwickelt und ist nur für den Hausgebrauch bestimmt.
Die Etiketten der Dunstabzugshaube können von denen in den Zeichnungen dieses
Handbuchs dargestellten abweichen, die Gebrauchs-, Wartungs- und Installationsanweisungen bleiben hingegen dieselben.
! Dieses Handbuch muss aufbewahrt werden, um es jederzeit konsultieren zu können. Bei Verkauf, Abtretung oder Umzug muss sichergestellt werden, dass es dem Produkt beiliegt.
! Die Hinweise sorgfältig lesen: Es sind wichtige Informationen zur Installation, zum Gebrauch und zur Sicherheit angeführt.
! Keine elektrischen oder mechanischen Änderungen am Produkt oder an den Ablassleitungen vornehmen.
! Vor der Installation des Gerätes sicherstellen, dass
keines der Bauteile beschädigt ist. Andernfalls muss der Händler kontaktiert und die Installation abgebrochen werden.
Anmerkung: Die mit dem Symbol „(*)“ gekennzeichneten Teile sind als Extra-Zubehör zu verstehen, d. h. es nur mit einigen Modellen mitgeliefert wird, oder, dass es sich um nicht im Lieferumfang enthaltene Teile handelt, die separat gekauft werden müssen.
Hinweise
Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation nicht vollständig abgeschlossen ist. Die Dunstabzugshaube vor jedem Reinigungs- oder Wartungsvorgang vom
Stromnetz trennen, hierfür den Stecker herausziehen oder den Hauptschalter der Wohnung abschalten.
Bei allen Installations- und Wartungsvorgängen müssen Arbeitshandschuhe getragen werden.
Das Gerät ist Kindern und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, die keine Erfahrung oder Kenntnis haben, nur unter Aufsicht oder nach Einweisung durch eine für ihre Sicherheit verantwortliche Person erlaubt.
Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
Die Dunstabzugshaube niemals ohne sachgemäß montiertes Gitter verwenden!
Die Dunstabzugshaube darf NIEMALS als Ablage genutzt werden, es sei denn, dies ist ausdrücklich angeführt.
Der Raum muss über eine ausreichende Belüftung verfügen, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird. Die abgesaugte Luft darf nicht in eine Leitung abgeleitet werden, die für die Rauchabführung der mit Gas oder anderen Brennstoffen betriebenen Geräte verwendet wird. Es ist strengstens verboten, Speisen unter der Dunstabzugshaube zu flambieren. Die Verwendung von offenen Flammen kann die Filter beschädigen und einen Brand auslösen, daher ist dies in jedem Fall zu
vermeiden. Frittiervorgänge müssen stets überwacht werden, um zu vermeiden, das sich das Öl überhitzt und Feuer fängt.
Bei in Betrieb stehendem Kochfeld können sich die zugänglichen Teile der Dunstabzugshaube erhitzen.
In Bezug auf die für die Rauchabführung anzuwendenden technischen und Sicherheitsmaßnahmen müssen die Bestimmungen der zuständigen örtlichen Behörden strengstens eingehalten werden.
Die Dunstabzugshaube muss regelmäßig sowohl innen als auch außen gereinigt werden (MINDESTENS EINMAL IM
MONAT. In jedem Fall müssen die in diesem Handbuch ausdrücklich angeführten
Wartungsanweisungen beachtet werden).
Die Nichtbeachtung der
Anweisungen für die
Reinigung der
Dunstabzugshaube und den
Austausch und die Reinigung
der Filter führt eine
Brandgefahr mit sich.
Die Dunstabzugshaube
aufgrund einer möglichen
Stromschlaggefahr niemals
mit nicht sachgemäß
montierten Lampen
verwenden.
Der Hersteller lehnt jede
Haftung für eventuelle
Störungen, Schäden oder
Brandfälle am Gerät ab, die
auf eine Nichtbeachtung der
in diesem Handbuch
angeführten Anweisungen
zurückzuführen sind.
Dieses Gerät trägt die
Kennzeichnung gemäß der
europäischen Richtlinie
2002/96/EG über Elektro-
und Elektronik-Altgeräte
(WEEE). Indem sich der
Betreiber vergewissert, dass dieses Gerät ordnungsgemäß
entsorgt wird, trägt er dazu
bei, eventuelle nachteilige
Konsequenzen für die
Umwelt und die Gesundheit
der Personen zu verhindern.
Das Symbol auf dem
Gerät oder den
Begleitunterlagen gibt an,
dass dieses Gerät nicht als
Hausmüll entsorgt werden
darf, sondern einer
geeigneten Sammelstelle für
die Wiederverwertung von
Elektro- und
Elektronikgeräten übergeben
werden muss. Das Gerät nach
den örtlichen Bestimmungen
über die Abfallentsorgung
außer Betrieb stellen. Für
weitere Informationen zur
Aufbereitung,
Rückgewinnung und
Wiederverwertung dieses
Gerätes die zuständige
örtliche Behörde, den Sammeldienst für Hausmüll oder den Händler, bei dem das Gerät erworben wurde, kontaktieren.
Das Gerät wurde gemäß folgenden Richtlinien entwickelt, getestet und konzipiert:
- Sicherheit: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
- Leistungsfähigkeit: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMV: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3.
Tipps für eine korrekte Verwendung, um die Auswirkungen auf die Umwelt auf ein Mindestmaß zu reduzieren: Wenn Sie mit dem Garen beginnen, die Dunstabzugshaube bei Mindestgeschwindigkeit einschalten und auch nach Ende des Garvorgangs noch einige Minuten lang laufen lassen. Die Geschwindigkeit nur bei beachtlicher Rauch- und Dampfmenge erhöhen und die Booster-Funktion ausschließlich im Extremfall verwenden.
Um das
Geruchsreduzierungssystem effizient zu erhalten, den/die Aktivkohlefilter bei Bedarf austauschen. Um den Fettfilter effizient zu erhalten, muss dieser bei Bedarf gereinigt werden. Zur Optimierung der Leistung und zur Minimierung der
Geräusche sollte der maximale, in diesem Handbuch angeführte Durchmesser für die Rauchableitung verwendet werden.
ACHTUNG! Schrauben oder Befestigungsvorrichtungen, die nicht gemäß diesen Anweisungen installiert werden, können eine Stromschlaggefahr darstellen.
Verwendung
Die Dunstabzugshaube wurde konzipiert, um in der Version mit Abluftbetrieb oder mit Umluftbetrieb eingesetzt zu werden.
Version mit
Abluftbetrieb
Die Dämpfe werden mithilfe einer am Anschlussflansch befestigten Ablassleitung ins Freie geleitet.
Der Durchmesser der Ablassleitung muss dem Durchmesser des Anschlussrings entsprechen. Achtung! Die Abluftleitung ist nicht im Lieferumfang enthalten und muss separat gekauft werden. Im horizontalen Abschnitt muss die Leitung eine leichte Neigung nach oben hin aufweisen (ca. 10°), um die Luft auf einfachere Weise ins Freie zu leiten. Wenn die Dunstabzugshaube mit Aktivkohlefiltern ausgestattet ist, dann müssen diese herausgenommen werden. Die Dunstabzugshaube an Ablassleitungen und Auslassöffnungen an der Wand anschließen, deren Durchmesser dem Luftablass (Anschlussflansch) entspricht. Der Einsatz von Ablassleitungen und
Auslassöffnungen an der Wand mit geringerem
Durchmesser hat eine Verringerung der
Absaugleistung sowie eine drastische Erhöhung des
Geräuschpegels zur Folge.
Daher lehnt der Hersteller jegliche entsprechende
Haftung ab.
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der
Krümmung: 90°).
! Drastische Änderungen des
Leitungsquerschnitts vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss
normgerecht sein.
Version mit
Umluftbetrieb
Die angesaugte Luft wird zuvor entfettet und desodoriert, bevor sie wieder in den Raum zugeführt wird.
Zur Verwendung der
Dunstabzugshaube in dieser Version muss ein zusätzliches Aktivkohlefiltersystem installiert werden.
Die Modelle ohne
Absaugmotor funktionieren nur im Abluftbetrieb und müssen an eine externe Absaugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.
Die Anweisungen zum Anschluss werden mit der externen Absaugeinheit geliefert.
Installation
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die
Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Dunstabzugshaube angegeben ist. Sofern die Dunstabzugshaube über einen Netzstecker verfügt, ist dieser an zugänglicher Stelle an eine den geltenden
Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Dunstabzugshaube ohne Stecker (direkter Netzanschluss) oder falls sich der Stecker an einer nicht zugänglichen Stelle befindet, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.
ACHTUNG! Vor dem erneuten Anschluss der Schaltung der Dunstabzugshaube an die Netzversorgungsleitung und nach Überprüfung ihrer korrekten Funktionsweise muss sichergestellt werden, dass
das Netzkabel sachgemäß montiert ist.
Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.
Diese Anleitungen aufbewahren
Montage
Vor der Montage:
- Sicherstellen, dass das erstandene Produkt von der Größe her dem Bereich entspricht, in dem es angebracht werden soll.
- Den/die Aktivkohlefilter, falls mitgeliefert, entfernen (siehe hierzu auch den entsprechenden Abschnitt). Dieser/diese Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
- Sicherstellen, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Beutel mit Schrauben, die Garantie usw.) befindet; falls vorhanden, müssen diese entfernt werden.
- Sofern möglich, sollten Möbel (Wände oder Decke), die unter oder rund um den Installationsbereich der Dunstabzugshaube stehen, für einen leichteren Zugang
getrennt und entfernt werden. Andernfalls sind die Möbel und alle anderen, von der Installation betroffenen Teile so gut wie möglich zu schützen. Eine ebene Oberfläche, die mit einer Schutzplane geschützt werden muss, auswählen um die Dunstabzugshaube und die im Lieferumfang enthaltenen Teile darauf abzulegen.
- Sicherstellen, dass in der Nähe des Installationsbereichs der Dunstabzugshaube (an einer auch bei montierter Haube zugänglichen Stelle) eine Steckdose angeordnet ist und die Möglichkeit eines
Anschlusses an ein Rauchabsauggerät ins Freie besteht (nur bei der Version mit Abluftbetrieb).
- Alle erforderlichen Maurerarbeiten durchführen (zum Beispiel, Installation einer Steckdose und/oder Öffnungen für den Durchgang der Ablassleitung).
Die Dunstabzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muss die Wand/Decke das Gewicht der Dunstabzugshaube tragen können.

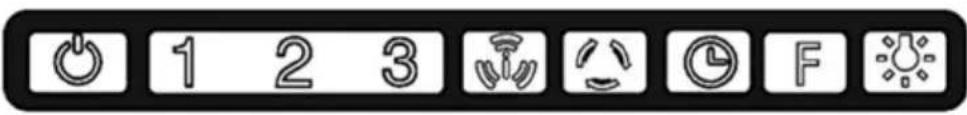

KAPAZITIVE SCHALTFLÄCHE 9 TASTEN.
| TASTE | BEDIENELEMENT | |
 | OFF/ ON / Standby. | |
| 1 | Aktivierung Geschwindigkeit 1. | |
 | Aktivierung Geschwindigkeit 2. | |
| 3 | Aktivierung Geschwindigkeit 3. | |
 | Booster-Funktion. | |
| Einschalten / Ausschalten / Einstellung der Beleuchtung. | ||
 | Funktion 24h . | |
| Verzögerte Ausschaltfunktion. | ||
 | Anzeige Filterreinigung. | |
EINSCHALTEN / AUSSCHALTEN:
Wenn die Abzugshaube mit Strom versorgt wird, befindet sie sich im
OFF-Modus. Das Symbol leuchtet mit geringer Lichtstärke auf und die Funktionen sind deaktiviert. Um die Abzugshaube für die Funktionen zu befähigen, das Symbol
berühren. Die Abzugshaube
versetzt sich in den Standby-Modus, in dem die Symbole mit geringer Lichtstärke aufleuchten und zur Aktivierung der Funktionen bereit sind. Die Funktionen werden durch Berühren des entsprechenden
Symbols, das mit höherer Lichtstärke aufleuchtet, aktiviert.
Zum Ausschalten der Abzugshaube (OFF) oder um sie in den Standby-Modus zurückzuversetzen, muss das
Symbol gedrückt werden.
AKTIVIERUNG DER ABSAUGGESCHWINDIGKEIT.
Im Standby-Modus 1 2 3 berühren, um die gewünschte Geschwindigkeit zu aktivieren oder ändern.
Durch Drücken des Symbols wird die Funktion deaktiviert.
BOOSTER-FUNKTION
Durch Drücken des Symbols wird die Absaugung 7 Minuten lang auf die höchste Stufe eingestellt, daraufhin kehrt die Abzugshaube automatisch auf die Stufe 3 zurück. Zur Deaktivierung der Funktion die
Taste selbst 📄ücken. Während die Booster-Funktion aktiv ist, blinkt das Symbol und es ist nicht möglich, die verzögerte Ausschaltfunktion zu aktivieren.
VERZÖGERTE AUSSCHALTFUNKTION
Bei jeder beliebigen eingestellten Geschwindigkeit, außer im Modus BOOST, kann die automatische verzögerte Ausschaltfunktion von 10 Minuten aktiviert werden. Bei
Berühren der Taste zur
Aktivierung der Funktion leuchtet das Symbol mit einer höheren Lichtstärke auf. Zur Deaktivierung der Funktion die Taste erneut drücken.
EINSCHALTEN / AUSSCHALTEN / EINSTELLUNG DER BELEUCHTUNG.
Bei kurzem Berühren des Symbols
schaltet sich die Beleuchtung ein
oder aus. Bei Gedrückthalten dieses Symbols für mehr als 1 Sekunde ändert sich die Stufe der Lichtstärke von einem Mindest- auf einen Höchstwert auf umlaufende Weise. Nach Loslassen der Taste wird die Stufe der Lichtstärke gespeichert und bei jedem Einschalten erneut vorgeschlagen.
Wird das Symbol bei ausgeschalteter
Lampe 📂 einmal schnell berührt, versetzt sich die Beleuchtung auf die höchste Lichtstärke.
FUNKTION „Tunable White“.
Bei gleichzeitigem Berühren der
Symbole and windjie
Funktion „Tunable White“ bzw. die Einstellung der Lichtstufe aktiviert. Die Lichtstufe ändert sich bis zum Loslassen der beiden Tasten in umlaufender Weise von einer kalten auf eine warme Farbe und umgekehrt, wird im Speicherplatz gespeichert und bei jedem Einschalten erneut vorgeschlagen.
FUNKTION 24h.
Ermöglicht einen Luftaustausch durch Aktivierung der Absaugung bei Geschwindigkeit 1 für 10 Minuten
jede Stunde. Wird das Symbol Standby-Modus (alle Tasten leuchten mit geringer Lichtstärke auf) berührt, um die Funktion zu starten, leuchtet das entsprechende Symbol auf. Die Funktion wird nach 24 Betriebsstunden automatisch deaktiviert; sie kann auch durch erneutes Berühren des Symbols deaktiviert werden. Während der Absaugfunktion leuchtet auch das
Symbol der Geschwindigkeit 1
ANZEIGE FILTERREINIGUNG
Alle 100 effektive Betriebsstunden der Abzugshaube wird die Notwendigkeit, die Filter zu reinigen / auszutauschen mittels Aufleuchten des Symbols angezeigt. (siehe Kapitel WARTUNG Abschnitt REINIGUNG). Zum Zurücksetzen der Anzeige das Symbol
3 Sekunden lang berühren.
FUNKTION AUTO-VENT 2.0
(Verbindung mit dem entsprechenden Kochfeld SMEG)
Diese Funktion ist nur in Kombination mit einem Kochfeld von Smeg zulässig, das über eine drahtlose
Verbindung verfügt, und ermöglicht den automatischen Betrieb der Abzugshaube je nach den vom Kochfeld übermittelten Befehlen.
Die Verbindung funktioniert nur in eine Richtung, vom Kochfeld zur Abzugshaube: es ist nicht möglich, das Kochfeld über die Abzugshaube zu steuern. Im Standby-Modus der Abzugshaube (alle Tasten leuchten mit geringer Lichtstärke auf) blinken
die Tasten
Sekunden auf, um anzuzeigen, dass die automatische Funktion aktiv ist. Im automatischen Modus reguliert die Abzugshaube die
Absauggeschwindigkeit je nach Betrieb des Kochfelds. Auf die Gebrauchsanweisungen des Kochfelds Bezug nehmen, um Hinweise auf die verschiedenen einstellbaren Funktionen zu erhalten. Beim Ausschalten des Kochfelds kehrt die Abzugshaube in den Standby-Modus mit noch aktiver automatischer Funktion zurück (Die Tasten 1-2-3 blinken alle 5 Sekunden auf). Jeder beliebige Vorgang an der Abzugshaube während der automatischen Funktion deaktiviert die Funktionsweise. Zur ihrer Aktivierung muss die Abzugshaube ausgeschaltet (OFF-Modus) und
erneut eingeschaltet (Standby) werden.
Wartung
ACHTUNG! Die Dunstabzugshaube vor jedem Reinigungs- oder Wartungsvorgang vom Stromnetz trennen, hierfür den Stecker herausziehen oder den Hauptschalter der Wohnung abschalten.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL
VERWENDEN!
Achtung: Die Nichtbeachtung der Anweisungen für die Reinigung des Gerätes und den Austausch der Filter führt eine Brandgefahr mit sich. Daher sind diese Anweisungen unbedingt zu beachten.
Der Hersteller übernimmt keine Haftung für eventuelle Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Vorschriften zurückzuführen sind.
Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Er muss mindestens einmal monatlich gereinigt werden (bzw. wenn das System zur Anzeige der Filtersättigung, sofern beim jeweiligen Modell vorhanden, diese Notwendigkeit anzeigt). Dafür ohne aggressive Reinigungsmittel bei niedrigen Temperaturen per Hand oder mit dem Kurzprogramm in der Spülmaschine spülen. Bei der Reinigung in der Spülmaschine kann sich der Metall-Fettfilter verfärben, doch seine Filtereigenschaften werden in keinem Fall beeinträchtigt. Zum Ausbau des Fettfilters den Aushakgriff ziehen.
Austausch der Lampen
Die Dunstabzugshaube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung mit einer 10-fach höher liegenden Leistungsdauer als die traditionellen Lichter und bieten eine Energieersparnis bis zu 90 %.
Für den Austausch der LEDs den technischen Kundendienst kontaktieren.
