BEDIENUNGSANLEITUNG P-10 OLYMPUS

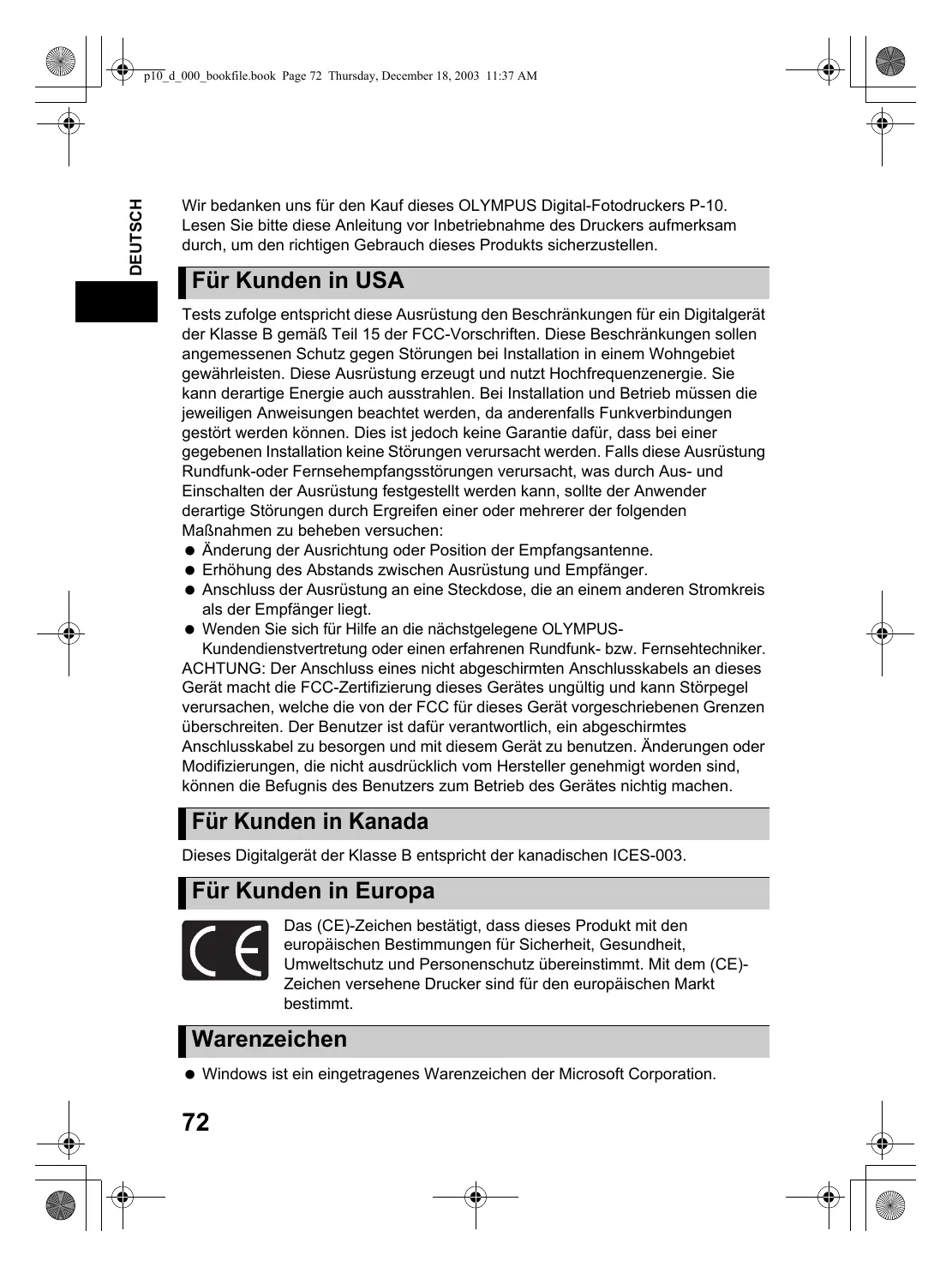

Wir bedanken uns für den Kauf these OLYMPUS Digital-Fotodruckers P-10. Lesen Sieitte diese Anleitung vor Inbetriebnahme des Druckers aufmerksam durch, um den richtigen Gebrauch these Produkte sicherzustellen.

Für Kunden in USA

Tests zufolge entspricht diese Ausrüstung den Beschänkungen für ein Digital gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Beschänkungen sollen angemessen den Schutz gegen Störungen bei Installation in einem Wohngebiet gewährleisten. Diese Ausrüstung erzeugt und nutzt Hochfrequenzenergie. Sie kann derartige Energie auch ausstrahlen. Bei Installation und Betrieb müssen die jeweiligen Anweisungen beachtet werden, da anderenfalls Funkverbindungen gestört werden können. Dies ist jeder keine Garantie dafür, dass bei einer gegebenen Installation keine Störungen verursacht werden. Falls diese Ausrüstung Rundfunk-oder Fernsehempfangsstörungen verursacht, was durch Aus- und Einschalten der Ausrüstung festgestellt werden kann, sollte der Anwender derartige Störungen durch Ergreifen einer oder mehrerer der folgenden Maßnahmen zu beheben versuchen:

• Änderung der Ausrichtung oder Position der Empfangsantenne.
• Erhöhung des Abstands zwischen Ausrüstung und Empfänger.
• Anschluss der Ausrüstung an eine Steckdose, die an einem anderen Stromkreis als der Empfänger liegt.
  Wenden Sie sich für Hilfe an die{nachstgelegene OLYMPUS

Kundendienstvertretung oder einen erfahrenen Rundfunk- bzw. Fernsehtechniker. ACHTUNG: Der Anschluss eines nicht abgeschirmten Anschlusskabels an diese Gerät macht die FCC-Zertifizierung these Gerätes ungültig und kann Störpegel verursachen, welche die von der FCC für diese Gerät vorgeschriebenen Grenzen überschreiben. Der Benutzer ist davon verantwortlich, ein abgeschirmtes Anschlusskabel zu besorgen und mit thisem Gerät zu benutzen. Änderungen oder Modifizierungen, die nicht ausdrücklich vom Hersteller genehmigt worden sind, können die Befugnis des Benutzers zum Betrieb des Gerätes nichtig machen.

Für Kunden in Kanada

Dieses Digitalerat der Klasse B entspricht der kanadischen ICES-003.

Für Kunden in Europa

Das (CE)-Zeichen bestätigt, dass these Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem (CE)-Zeichen versehene Drucker sind für den europäischen Markt bestimmt.

Warenzeichen

• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Inhalt

Einleitung

Sicherheitshinweise 74
Pflege und Aufbewährung 79
Was thiser Drucker leistet 80
Überprüfen des Packungsinhalts 81
Bezeichnung der Teile 82

Vorbereitung

Anschlieben der Stromversorgung / Ein- und Ausschalten des Druckers 84
Einlagen der Farbbandkassette 85
Einlagen von Druckpapier 88
Einlagen von Druckpapier in das Papierfach 88

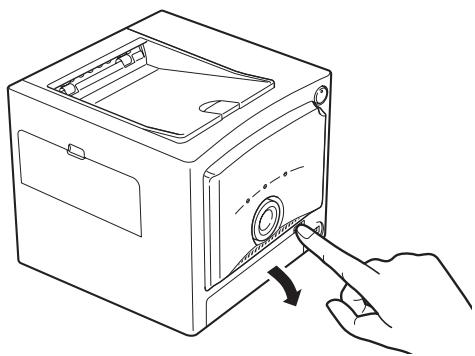

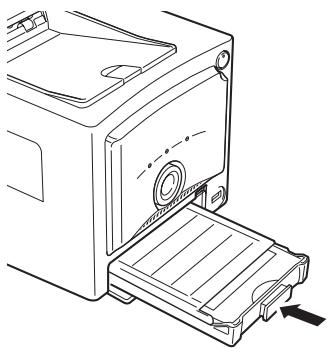

Einsetzen des Papierfachs in den Drucker 90

Drucken

Ausdrucken von Bildern der Digitalkamera 91

Informationen zu PictBridge-kompatiblen Digitalk cameras 91

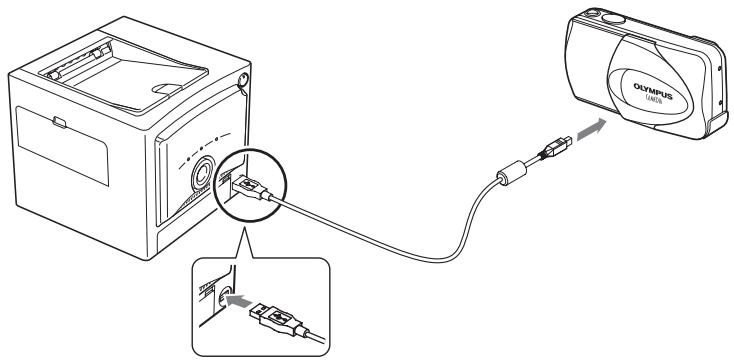

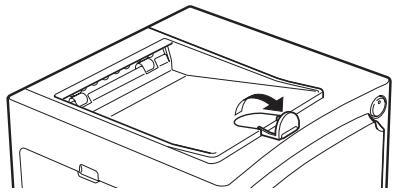

Anschlieben einer Digitalkamera an den Drucker 91
Verwendung der Digitalkamera zur Steuerung des Druckvorgangs 92

Bilder von einem PC aus drucken 94

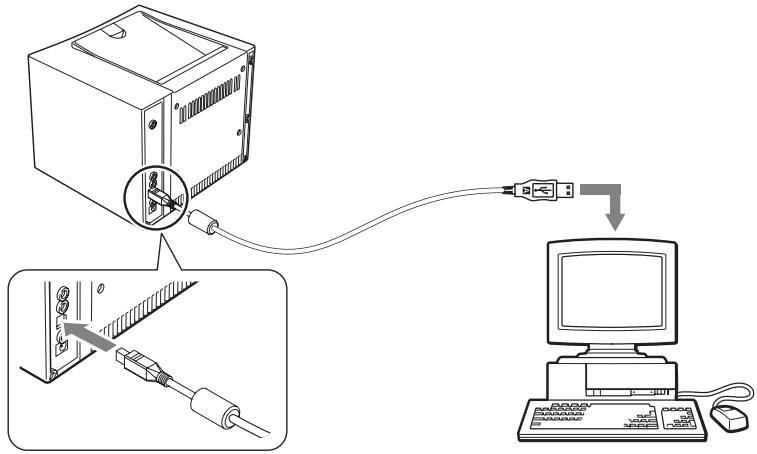

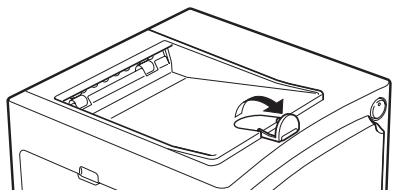

Anschlieben des Druckers an einen PC 94
Installation des Druckterreibers (beim erstmaligen Einrichten) 96
Drucken 96

Zu Ihrer Information

Auffullen des Papiervorrats und Austausch der Farbbandkassette 98

Wenn der Papiervorat während des Druckens erschöpf ist 98
Wenn das Farbband während des Druckens verbraucht ist 98

Wenn Anzeigen blinken oder ständig leuchten 99

Fehlersuche 100

Wenn ein Papierstau aufgetreten ist. 101
Wenn die Farbbandkassette während des Druckens entnommen wird 102

Informationen zum Print-Pack (Farbbandkassette und Druckpapier) .... 103

Technische Daten 105
Kundendienst und Wartung 107
Erklärung der Fachbegriffe 108

Sicherheitshinweise

In dieser Anleitung werden verschiedene Symbole verwendet, um auf den korrekten Gebrauch des Produkts hinzuwesen und Sachschäden oder Verletzungen des Kunden oder anderer Personen vorzubeugen. Die Bedeutung dieser Symbole ist im Folgenden angegeben.

Warnsymbol	Erläuterung
ACHTUNG	Bei Nichtbefolgen der durch diesen Symbol gekennzeichneten Anweisungen besteht die Gefahr schwerer Verletzungen mit Todesfolge!
VORSICH	Bei Nichtbefolgen der durch diesen Symbol gekennzeichneten Anweisungen besteht die Gefahr von Verletzungen oder Sachschäden!
Die folgenden Symbole kennzeichnen Vorsichtshinweise.
Warnsymbol	Erläuterung
	Diesen Vorgang nicht ausführren.
	Sie werden ausdrücklich dazu aufgefordert, diesen Vorgang auszuführen.
	Ziehen Sie den Netzstecker aus der Steckdose.
	Nicht zerlegen!
	Kontakt mit Wasser und anderen Flüssigkeiten vermeiden.
	Nicht mit nassen Händen berühren.

ACHTUNG

■ Wenn sich das Gerät außergewöhnlich verhält, Netzsteckerziehen.

Den Drucker bei Rauch- oder ungewöhnlicher Geruchsentwicklung, außergewöhnlichen Gerauschen oder ungewöhnlich starker Wärmeentwicklung nicht benutzen.

Andernfalls besteht Stromschlag- und/oder Feuergefahr. Den Drucker unverzüglich ausschalten und den Netzsteckerziehen. Wenden Sie sich an die{nachstgelegene OLYMPUS-Kundendienstvertretung.

■ Falls Flüssigkeit oder Fremdkörper in das Innere des Druckers eindringen, unverzüglich den Netzsteckerziehen.

Darauf achten, dass keinerlei Flüssigkeiten, Metallgegenstände oder brennbare Materialien durch die Luftungsöffnungen in das Innere des Druckers gelangen.

Andernfalls besteht Stromschlag- und/oder Feuergefahr. Den Drucker unverzüglich ausschalten und den Netzsteckerziehen. Wenden Sie sich an die nachstgelegene OLYMPUS-Kundendienstvertretung.

Den Netzsteckerziehen, wenn das Druckergehause beschädigt ist.

Das Gerät nicht benutzen, wenn das Gehäuse beschädigt wurde.
Andernfalls besteht Stromschlag- und/oder Feuergefahr.

Den Drucker unverzüglich ausschalten und den Netzsteckerziehen. Wenden Sie sich an die{nachstgelegene OLYMPUS-Kundendienstvertretung.

Den Netzstecker(sofortziehen, wenn amNetzkabel Schaden festgestellt werden.

Verwenden Sie kein beschädigtes Netzkabel.

Andernfalls besteht Stromschlag- und/oder Feuergefahr.

Den Drucker unverzüglich ausschalten, den Netzsteckerziehen und daraufuf achten, keine freiliegenden Drähte zu berühren.

Wenden Sie sich an die{nachstgelegene OLYMPUS

Kundendienstvertretung.

ACHTUNG

Darauf achten, das Netzkabel nicht zu beschädigen.

Das Netzkabel nicht beschädigen oder umbauen.

Ein beschädigtes Netzkabel kann Feuer und/oder Stromschläge verursachen.

Um Schäden am Netzkabel zu vermeiden, achten Sieitte auf die folgenden

Punkte: Ziehen Sie NICHT am Kabel, um den Stecker Herauszuziehen, biegen Sie das Kabel NICHT übermöig und stellen Sie KEINE schweren Gegenstände auf das Kabel.

Falls am Netzkabel Schäden festgestellt werden, wenden Sie sichitte an die nachstgelegene OLYMPUS-Kundendienstvertretung.

Den Drucker nicht zerlegen oder umbauen.

Im Drucker befinden sich sowohl frei als auch Hochspannung fuhrende Teile. Beim Berühren dieser Teile besteht Verbrennungs- und Stromschlaggefahr und der Drucker konnte beschädigt werden. Versuchen Sie keinesfalls den Drucker zu zerlegen oder umzubauen, da dies einen Stromschlag oder eine Störung des Druckers zur Folge haben kann.

Wenn Wartungs- oder Reparaturarbeiten anfallen, wenden Sie sichitte an die nachstgelegene OLYMPUS-Kundendienstvertretung.

Achten Sie darauf, dass sich in der Nähe des Druckers keine Flüssigkeiten befinden.

Falls Flüssigkeit in das Innere des Druckers gelangt, besteht Stromschlag- und/oder Feuergefahr.

Den Drucker niemals einer hohen Gewichtsbelastung oder starken Erschütterung aussetzen.

Das Druckergehause kann durch darauf abgestellte schwere Gegenstände beschädigt werden, so dass Stromschlag- und/oder Feuergefahr besteht.

Der Drucker kann auch durch Fallenlassen oder Herunterfallen beschädigt werden.

Den Drucker niemals an Orten aufstellen, die den folgenden Einwirkungen ausgesetzt sind.

Um Stromschlag- und/oder Feuergefahr und Druckerstörungen oder -schäden zu vermeiden, den Drucker niemals an den folgenden Orten aufstellen:

• An Orten, an denen hohe Feuchtigkeit und/oder Oldampfe auftreten konnen. Falls Flüssigkeit oder Staub in das Innere des Druckers gelangen, besteht Stromschlag- und/oder Feuergefahr.
• An Orten, die hohen Temperatoren ausgesetzt sein konnen. Den Drucker niemals direkter Sonneneinstrahlung (z. B. in einem geschlossenen Fahrzeug oder hinter einem Fenster) oder extrem hohen Temperaturen (z. B. in der Höhe von Heizkörpern) aussetzen. Das Druckergehause kann hierdurch beschädigt werden, so dass Stromschlagund/oder Feuergefahr besteht. Den Drucker bei geeigneten Umgebungstemperaturen von 5^ bis 35^ und zulässiger Umgebungsluftfeuchtigkeit von 20 bis 80% betreiben.

Den Drucker niemals an Orten betreiben, die folgende Besonderheiten aufweisen:

• Geneigte Flächen oder instabile Unterlagen.
• Im Freien (insbesondere nicht an Stränden etc.) oder an Orten, an den der Drucker viel Staub oder Fremdkörpern ausgesetzt ist.
• Orte, an denen Nässe (Regen etc.) oder Feuchtigkeit (auch Kondensationsfeuchtigkeit, z. B. in einer Kunststoffüte) aufreten kann.

Den Drucker ausschließlich mit dem zulässigen/mitgelieferten Netzeil und Netzkabel mit Strom versorgen.

Das mitgelieferte Netzeil und Netzkabel nicht für andere Geräte verwenden.

Auf die richtige Stromspannung achten.

Durch eine falsche Stromspannung konnen Teile des Druckers beschädigt werden. Bei Gebrauch mit einer unzulässigen Spannung besteht Stromschlag- und/oder Feuergefahr.

Auf einwandfrei/sicheren Anschluss des Netzkabels achten.

Falls der Netzstecker nicht einwandfrei in die Steckdose gesteckt ist, besteht Stromschlag- und/oder Feuergefahr. Darauf achten, dass der Netzstecker vollständig in die Netzsteckdose gesteckt wurde.

Darauf achten, dass sich am Netzkabel nicht zuviel Staub oder sonstige Fremdkörper anlagern.

Staub und Fremdkörper können stromfuhrrend sein, so dass Stromschlag- und/oder Feuergefahr besteht. Bei übermaßiger Staub- und/oder Fremdköperanlagerung den Netzstecker aus der Netzsteckdoseziehen und das Kabel saubern.

■ Bei Gewitter immer den Netzsteckerziehen

Bei Blitzschlag auftretende Stromspitzen konnen schwere Schäden am Drucker verursachen und es besteht Stromschlag- und/oder Feuergefahr.

Das Netzkabel niemals mit nassen Händen anfassen.

Andernfalls besteht Stromschlaggefahr. Das Netzkabel ausschließlich mit trockenen Händen berühren.

Den Drucker direkt an eine Steckdose anschließen.

Den Netzstecker nicht in eine Mehrfachsteckdose stecken, über die bereits andere Geräte gespeist werden.

VORSICHT

Die Luftungsöffnungen freihalten.

Die Luftungsöffnungen auf der Vorder- und Rückseite这点es Druckers nicht versperren. Hierdurch kann sich im Drucker Wärme stauen und unter Umständen ein Feuer oder einen Stromschlag verursachen. Den Drucker nicht an Orten mit unzureichender Belüftung oder auf einer weichen Oberfläche wie einer Decke oder einem Bett aufstellen.

Den Drucker niemals auf einer instabilen Fläche aufstellen.

Den Drucker niemals auf einer instabilen Unterlage (wackeliger Tisch etc.) platzieren. Durch Fallenlassen oder Herunterfallen des Druckers können Verletzungen verursacht werden. Hierdurch kann der Drucker zudem beschädigt werden oder eine Störung des Druckers auftreten.

■ Niemals die nicht benutzserbeitig zu wartenden Teile im Druckerinneren berühren.

Andernfalls kann es zu Verletzungen und Verbrennungenkommen. Dies gilt insbesondere fur Kinder und/oder Personen, die mit den Besonderheiten des Druckers nicht vertraut sind.

Den Drucker niemals bewegen, wenn das Netzkabel straff gespannt ist.

Wenn der Drucker bei straff gespanntem Netzkabel bewegt wird, kann das Kabel beschädigt werden.
Wird der Drucker betrz Beschädigung betrieben, besteht Stromschlag und/oder Feuergefahr.
Wenn der Drucker bewegt werden muss, das Netzkabel abziehen und bündeln.

Den Stecker des Druckers nicht durch ruckartiges Bewegen oder durch Ziehen am Netzkabel aus der Steckdoseziehen.

Das Netzkabel zum Abziehen am Stecker anfassen. Wenn am Kabel gezogen wird, kann das Netzkabel beschädigt werden und es besteht Stromschlag- und/oder Feuergefahr.

Fur Wartungsarbeiten den Netzsteckerziehen.

Den Netzstecker des Druckers vor Service- oder Wartungsarbeiten immer vom Netz trennen.

Den Netzstecker bei längerem Nichtgebrauch ziehen.

Den Netzstecker bei längerem Nichtgebrauch des Druckers (z. B. während des Urlaubs) vom Netz trennen.
Andernfalls besteht bei einer beschädigten Netzkabelisolierung oder infolge von Kriechströmen Stromschlag- und/oder Feuergefahr.

Pflege und Aufbewährung

Vor Kondensationsniederschlag schützen

Kondensationsniederschlag tritt auf, wenn sich in der Luft enthaltener Wasserdampf verflüssigt und sich am Drucker anlagert.

Dies geschieht wenn:

• Der Raum, in dem sich der Drucker befindet, rasch aufgeheizt oder gekühlt wird.
• Der Drucker direkt kalter Luft ausgesetzt wird, z. B. von einer Klimaanlage.
• Der Drucker von einem Ort mit niedriger Umgebungstemperatur an einen Ort mit hoher Umgebungstemperatur gebracht wird.

Luftfeuchtigkeit lagert sich als Kondensfeuchte am Papier an. Dies vermindert die Druckqualität und kann zu Papierstau führen.

Falls Bedingungen auftreten, unter denen es zu Kondensationsniederschlag am Drucker gekommen ist oder kommt kann, den Drucker nicht verwenden, bis sich der Kondensationsniederschlag verfluchtigt hat oder nicht mehr auftreten kann.

Nicht auf den Drucker sprehen und keine ätherischen Lösungsmittel in Kontakt mit dem Drucker bringen

Wenn verdunstende Flüssigkeiten wie Insektenspray, Farbverdünner oder Reinigungsbenzin auf das Druckergehause einwirken, kann diese beschädigt werden oder sich verfürben.

Verwenden Sie zur Reinigung der Außenseite des Druckergehäusers ein weiches Tuch. Befeuchten Sie für die Beseitigung schwer zu entfernender Flecken ein weiches Tuch mit Wasser oder einem in Wasser gelösten milden Reinigungsmittel und wringen Sie das Tuch aus, um möglichst viel Feuchtigkeit aus dem Tuch zu entfernen, bevor Sie damit die Außenseite des Druckergehäusers abwischen.

Bringen Sie den Drucker nicht über längerere Zeit in Berührung mit Weichplastik oder Gummi

Verfährungen oder Verformungen können auftreten, wenn das Druckergehause über langere Zeit in Berührung mit Weichplastik oder Gummi verbleibt.

Den Drucker mindestens einmal innerhalb von 6 Monaten betreiben

Falls der Drucker über einen längeren Zeitraum nicht betrieben wird, konnen Betriebsstörungen auftreten.

Der Drucker sollte davon mindestens einmal innerhalb von 6 Monaten betrieben werden.

Den Drucker stets mit beiden Händen/TRagen

Beim Anheiten oder Tragen des Druckers beiden verwenden.

Beim Transportieren des Druckers besondere Vorsicht walten setzen

Soll der Drucker transportiert werden, muss dieser in der Originalverpackung unter Verwendung des Originalverpackungsmaterials verstaut werden. Falls die Originalverpackung nicht mehr verfügbar ist, den Drucker mit geeignetem stoßabsorbierendem Material umhüssen, so dass dieser beim Transportieren gegen Erschütterungen ausreichend geschlossen ist.

Was dieser Drucker leistet

Direcktes Ausdrucken von der Digitalkamera

Dieser Drucker unterstützt den PictBridge-Standard für die Datenübertragung zwischen einer Digitalkamera und einem Drucker. Schließen Sie mit einem USB-Kabel eine PictBridge-kompatible Digitalkamera an diesen Drucker an und fertigen Sie Abzüge direkt von der Digitalkamera an.

Variable Druckfunktionen

Dieser Drucker unterstützt das Mehrfachbild-Layout, mit dem mehrere Kopien eines Bilds auf einer Seite gedruckt werden konnen, das Drucken von Indexbildern, bei dem auf einer Seite mehrere verschiedene Bilder gedruckt werden konnen, das Einbelichten des Aufnahmedatums und Ausdrucke mit oder ohne Rand.

Vorsicht

• Manche dieser Funktionen sind abhängig von der an den Drucker angeschlossenen Digitalkamera unter Umständen nur beschränkt verfügbar.

Bilder von einem PC aus drucken

Schließen Sie diesen Drucker mit einem USB-Kabel an einen Computer an und fertigen Sie Abzüge von Bildern an, die auf dem PC gespeichert sind.

Qualitativ hochwertige laminierte Ausdrucke

Qualitativ hochwertige laminierte Ausdrucke bieten ausgezeichnetete Eigenschaften in Bezug auf Lagerbarkeit und Langlebigkeit. So konnen Sie ihre wichtigen Bilder vor der Alterung schützen.

Papierzufahr bis zu 50 Blatt

Das mitgelieferte Papierfach nimmt bis zu 50 Blatt auf, die dem Drucker kontinuierlich zugeführrt werden können. Für den Druck eines einzelnen Blatts 89mm × 127mm -Fotopapier werden etwa 40 Sekunden benötigt (zusätzlich zu der für die Datenübertragung von der Digitalkamera oder dem PC bestehtigen Zeit).

Überprüfen des Packungsinhalts

Vergewissern Sie sich, dass die folgenden Zubehörteile im Lieferumfang des Druckers enthalten sind.

Falls eines oder mehrere der hier aufgelisteten Zubehörteile fehlen, wenden Sie sichitte umgehend an ihre nachstgelegene OLYMPUS-Kundendienstvertretung.

Netzteil (1)

• Netzkabel (1)

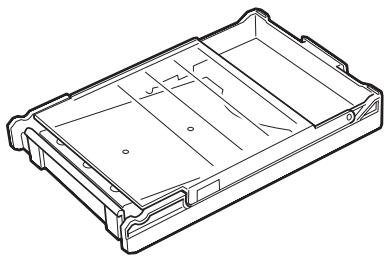

Papierfach (1)

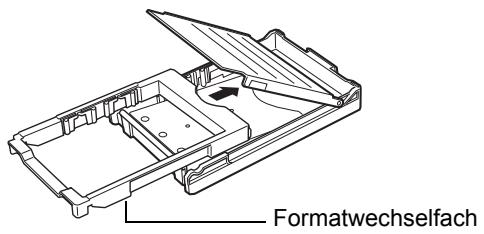

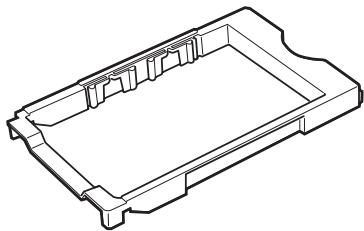

• Formatwechselfach (für 89 mm × 127 mm -Fotopapier) (1)

(Setzen Sie diesen Fach in das Papierfach ein. Das Fach ist, abhängig vom Verkaufsvand, gegebenenfalls nicht im Lieferumfang des Druckers enthalten.)

• Starter-Kit Farbbandkassette für Ausdrucke mit 100mm × 148mm (für 5 Seiten) und 100mm × 148mm -Fotopapier (5 Blatt)
  Bedienungsanleitung (1)
• Benutzer-Registrierungskarte (1) (Das Fach ist, abhängig vom Verkaufsland, gegebenenfalls nicht im Lieferumfang des Druckers enthalten.)
• Garantiebescheinigung (1)
  CD-ROM (Druckertreiber) (1)

Bezeichnung der Teile

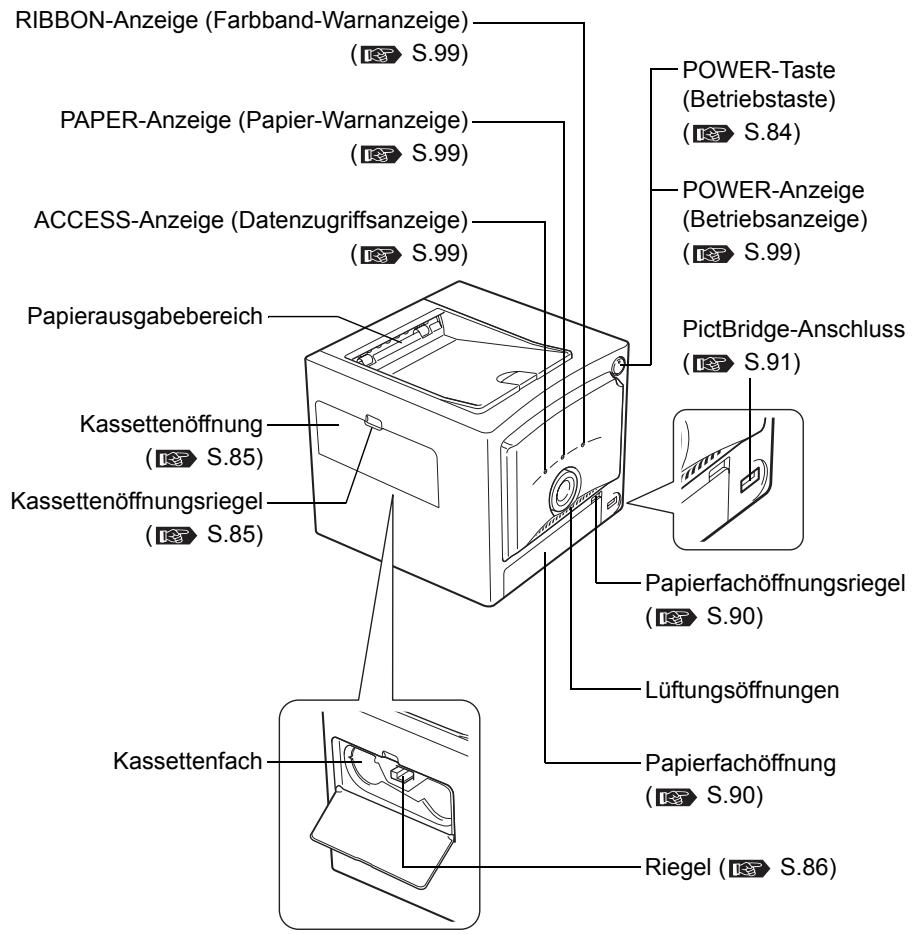

Vorderseite

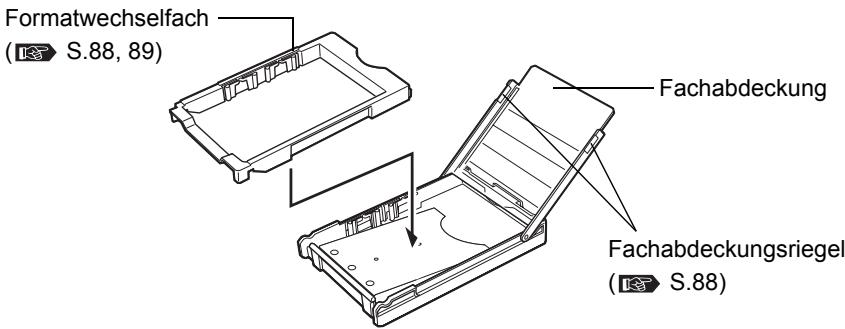

Papierfach

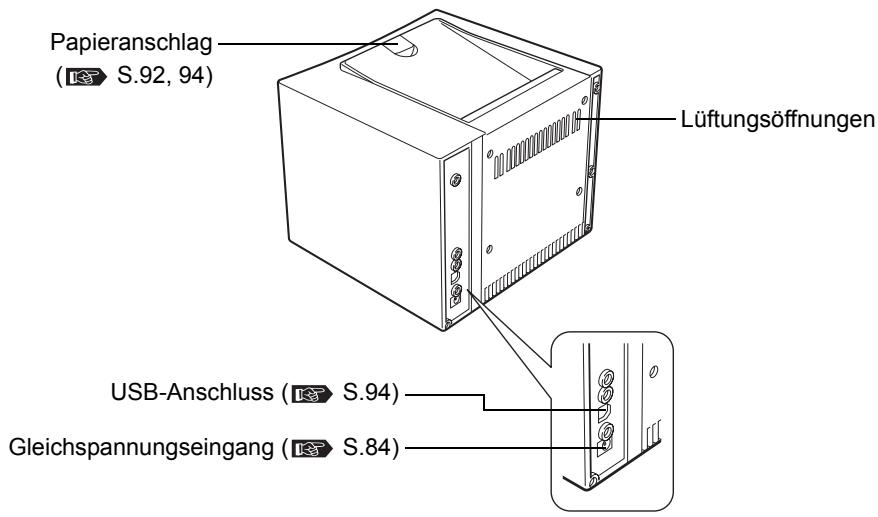

Rückseite

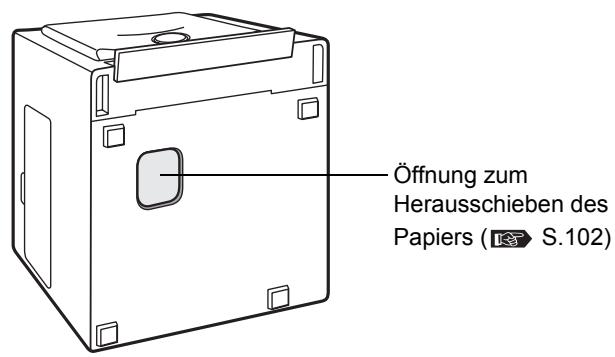

Unterseite

Anschließlich der Stromversorgung / Ein- und Ausschalten des Druckers

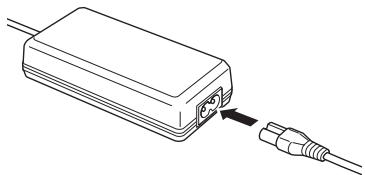

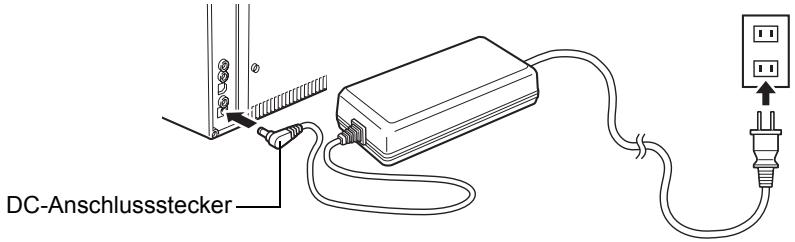

1 Das Netzkabel am Netzteil anschließen.

2 Das Netzkabel des Netzteils an eine Haushaltssteckdose anschließen, dann das Gleichspannungskabel des Netzteils am Gleichspannungseingang des Druckers anschließen.

3 Die POWER-Taste (Betriebstaste) drucken.

Die POWER-Anzeige (Betriebsanzeige) leuchtet auf und der Drucker wird eingeschaltet.

Vorsicht

• Schalten Sie zum Anschlieben einer Digitalkamera zunachst den Drucker ein; schreiben Sie dann die Digitalkamera an den Drucker an und schalten Sie erst danach die Digitalkamera ein. S.91
• Stellen Sie beim Anschluss an einen PC zunachst die Verbindung mit dem Computer her und schalten Sie dann zuerst den Drucker und erst danach den PC ein.

Ausschalten des Druckers

Drücken Sie die POWER-Taste (Betriebstaste), um den Drucker auszuschalten.

Die POWER-Anzeige (Betriebsanzeige) erlischt und der Drucker wird ausgeschaltet.

Vorsicht

• Falls das Netzkkabel während des Druckbetriebs versehentlich abgezogen wird, den Drucker ausschalten und das Gleichspannungskabel erneut am Gleichspannungseingang des Druckers anschließen. Hierauf den Drucker erneut einschalten. Falls der Drucker im Druckbetrieb ohne Spanningsversorgung bleibt, konnen Betriebsstörungen auftreten.

Einlagen der Farbbandkassette

Informationen zum Print-Pack

Zum Ausdrucken ist das mitgelieferte Starter-Kit oder ein gesondert erhältliches Print-Pack erforderlich.

• Stets das in einem Print-Pack enthaltene Druckpapier und die Farbbandkassette zusammen verwenden.
• Verwenden Sie kein bedrucktes Papier oder Papier, dass bereits durch den Drucker eingezogen wurde.

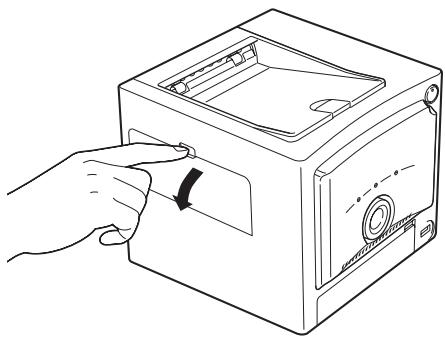

1 Öffnen Sie die Kassettenöffnung und drücken Sie hierfür den Kassettenöffnungssriegel hinein.

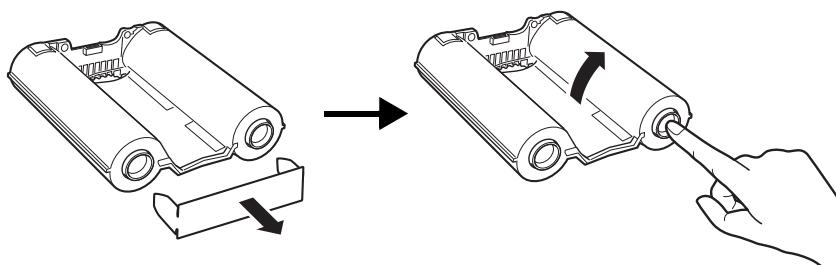

2 Lösen Sie die Sperre der Farbbandkassette und straffen Sie das Farbband, um den Durchhang zu beseitigen.

Die Nabe in der Mitte andrücken und bzw das Farbband in Pfeilrichtung drehen.

• Um eine teilweise verbrauchte Farbbandkassette erneut zu benutzen, den Durchhang des Farbbands wie in der Abbildung dargestellt beseitigen.

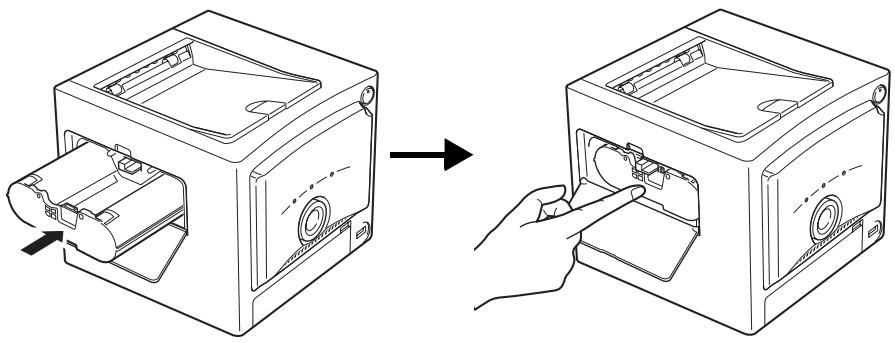

3 Die Farbbandkassette vollständig in das Fach einlagen und die Kassettenöffnung einwandfrei schreiben.

• Von der Mitte der Farbbandkassette aus drücken, so dass diese vollständig in das Fach eingeschoben wird bis ein Einrastgeräusch hörbar ist.
• Wenn die Kasettenöffnung nicht geschlossen werden kann, die Farbbandkassette entnahmen und erneut einlagen.

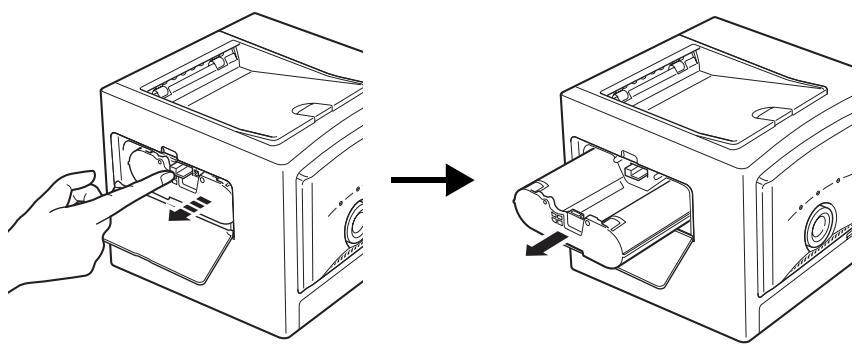

Entnehmen der Farbbandkassette

Öffnen Sie die Kassettenöffnung, haben Sie den Riegel an, um die Farbbandkassette freiugegeben, und enthalten Sie diese Farbbandkassette.

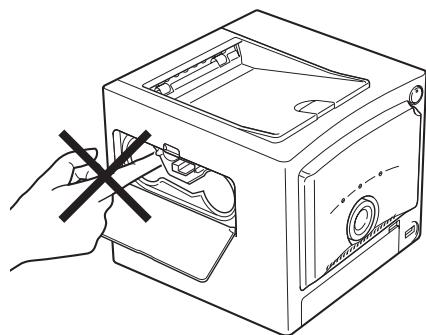

Vorsicht

Das Kassettenfach kann während des und kurz nach dem Betrieb sehr heißt sein. Nicht mit den Fingern oder mit der Hand in das Kassettenfach greifen.

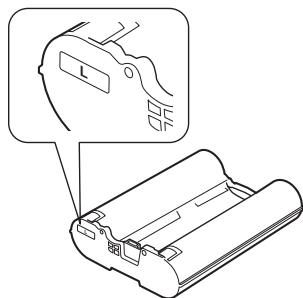

Die Print-Packs sind entweder für 100mm× 148mm -Fotopapier oder 89mm× 127mm -Fotopapier vorgesehen. Achten Sie darauf, für Ausdrucke auf 100mm× 148mm -Fotopapier die richtige Farbbandkassette für Ausdrucke mit 100mm× 148mm zu verwenden. Achten Sie darauf, für Ausdrucke auf 89mm× 127mm -Fotopapier eine Farbbandkassette für Ausdrucke mit 89mm× 127mm zu verwenden.

Farbbandkassette fur Ausdrucken mit 100mm× 148mm

Farbbandkassette fur Ausdrucken mit 89mm× 127mm

• Wenn die Farbbandkassette abgelegt wird, diese auf der Seitenkante aufstellen, um Staubanlagerungen am Farbband zu vermeiden.

Das Farbband nicht berühren und nicht an Orten aufbewahren, an denen sich Staub anlagern kann. Fingerabdrücke oder Staub auf dem Farbband konnen die Druckqualität vermindern.

• Wenn das Farbband reiBt, ein neues Farbband einlagen.

Hinweise zur Aufbewährung

• Farbbänder niemals an Orten aufbewahren, die hohen Temperaturen, Feuchtigkeit, starker Staubeinwirkung oder direkter Sonneneinstrahlung ausgesetzt sind.

Einlagen von Druckpapier

Einlagen von Druckpapier in das Papierfach

Bedrucken von 100 mm × 148 mm -Fotopapier

Die Fachabdeckung des Papierfachs durch Ergreifen der beiden Fachabdeckungsriegel öffnen und das Formatwechsel fach entnahmen.

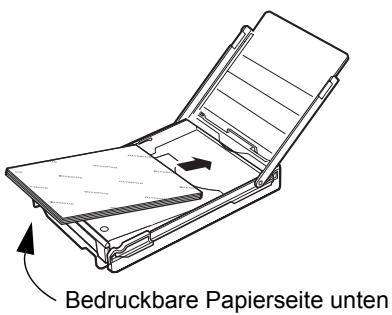

2 Papier mit der bedruckbaren Seite nach unten in das Papierfach einlagen.

• Das Deckblatt entfernen und das Papier einlagen.
• In das Papierfach können bis zu 50 Blatt eingelegt werden.

3 Die Fachabdeckung des Papierfachs schreiben.

• Darauf achten, dass das Papier nicht im Papierfach klemmt.

Bedrucken von 89 mm × 127 mm -Fotopapier

Vor dem Einlagen von 89mm × 127mm -Fotopapier, das Formatwechselfach in das Papierfach einsetzen.

Vorsicht

• Darauf achten, dass das Formatwechsel nicht verschmutzt oder beschädigt wird.

• Das Druckpapier vorsichtig handhaben und insbesondere daraufuf achten, die bedruckbare Seite (unbedruckte glänzende Seite) nicht zu berühren.

• Niemals an Orten aufbewahren, die hohen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung ausgesetzt sind.
• Druckpapier nie an einem Ort aufbewahren, der starker Staubeinwirkung ausgesetzt ist. Fingerabdrücke oder Staub auf der bedruckbaren Seite des Papiers können die Druckqualität vermindern.
• Um Betriebsstörungen zu vermeiden, ausschließlich das für diesen Drucker empfohlene Druckpapier verwenden.
• Das Papierfach fasst bis zu 50 Blatt Druckpapier. Wenn Papier nachgeführt wird, unbedingt daraufuf achten, dass nicht zuviele Bögen eingelegt werden. Andernfalls kann Papierstau auftreten.
• Um Papierstau zu vermeiden, Druckpapierbogen niemals falten oder knicken.
• Druckpapier niemals vor dem Ausdrucken beschreiben. Soll Druckpapier beschriften werden, diesen erst nach dem Ausdruck beschreiben. Einen Filzschreiber mit Tinte auf Ölbasis verwenden. Diese Druckpapier kann nicht mit einer Schreibmaschine oder einem Textdrucker beschriften werden.

Einsetzen des Papierfachs in den Drucker

1 Die Papierfachöffnung durch Ziehen am Papierfachöffnungsgriegel öffnen.

Die Papierfachöffnung zum Schlieben undrücken, bis der Papierfachöffnungsriegel mit einem Klickgeräusch einrastet.

2 Das Papierfach vollständig einschieben.

Das Papierfach einschieben, bis ein Einrastgeräusch hörbar ist.
- Zum Entnehmen, den durch den Pfeil gekennzeichneten Bereich ergreifen und zu Ohnen Herausziehen.

Ausdrucken von Bildern der Digitalkamera

Informationen zu PictBridge-kompatiblen Digitalk cameras

Dieser Drucker kann Bilder direkt von jeder PictBridge-kompatiblen Digitalkamera ausdrucken. Die für den Ausdruck der Bilder erforderlichen Funktionen werden von der Digitalkamera vorgenommen und sind abhängig vom Digitalkameratyp verschieden. Einzelheiten über das Ausdrucken von Bildern entnehmer Sie bile der Bedienungsanleitung der Digitalkamera. Weitere Informationen über PictBridge-kompatible Digitalkamas finden Sie auf der Website von OLYMPUS.

Vorsicht

• Drucken Sie Bilder, die nicht mit einer Digitalkamera aufgenommen wurden, von einem PC aus.

Anschließlich einer Digitalkamera an den Drucker

Für den Anschluss das mit der Digitalkamera gelieferte Kabel verwenden.

1 Schalten Sie zuerst den Drucker ein.

Siehe Seite 84. „Anschlieben der Stromversorgung / Ein- und Ausschalten des Druckers".

2 Stecken Sie das USB-Kabel in den USB-Anschluss der Digitalkamera und das andere Ende des Kabels in den PictBridge-Anschluss auf der Vorderseite des Druckers.

3 Schalten Sie die Digitalkamera ein und stellen Sie diese auf Druckbereitschaft ein.

Die ACCESS-Anzeige (Datenzugriffsanzeige) am Drucker leuchtet auf und erlischt kurz darauf während.

Schlagen Sie für Einzelheiten zur Bedienung der Digitalkamera in der Bedienungsanleitung ihrer Digitalkamera nach.

4 Ziehen Sie den Papieranschlag oben auf dem Drucker nach unten zur Vorderseite hin.

Verwendung der Digitalkamera zur Steuerung des Druckvorgangs

1 Steuern Sie die Druckfunktionen mithilfe der Digitalkamera.

Anzeigebeispel der Digitalkamera

Nachdem der Druckvorgang gestartet wurde, blinking die ACCESS-Anzeige (Datenzugriffsanzeige). Nach Abschluss des Druckvorgangs erlischt die Anzeige.

Einzelheiten zur Bedienung der Digitalkamera enthalten Sieitte der Bedienungsanleitung der Digitalkamera.

2 Schalten Sie die Digitalkamera und den Drucker nach Abschluss des Druckvorgangs aus, bevor Sie das USB-Kabel abziehen.

Vorsicht

• Öffnen Sie während des Druckens niemals die Kassettenöffnung oder die Papierfachöffnung.
• Den Drucker während des Druckvorgangs nicht bewegen.
• Den Drucker und die Digitalkamera während des Druckens nicht ausschalten und das Netzteil nicht abziehen. Falls die Stromzufuhr unterbrochen wird oder das Netzteil entfernt wird, stellen Sie die Stromversorgung wieder her und führen Sie die unterbrochenen Vorgänge erneut aus. Falls der Drucker im Druckbetrieb ohne Spannungsvorsorgung bleibt, können Betriebsstörungen auftreten.

Bilder von einem PC aus drucken

Drucken Sie mithilfe einer beliebigen Bildbearbeitungs-Software Bilder von einem PC aus.

Vorsicht

• Drucken Sie Bilder, die nicht mit einer Digitalkamera aufgenommen wurden, von einem PC aus.

Anschlieben des Druckers an einen PC

Verwenden Sie ein handelsübliches USB-Kabel (Typ A-B), um den Drucker anzuschreiben.

1 Stecken Sie das USB-Kabel in den USB-Anschluss des PCs und das andere Ende des Kabels in den USB-Anschluss auf der Rückseite des Druckers ein.

2 Ziehen Sie den Papieranschlag oben auf dem Drucker nach unten zur Vorderseite hin.

3 Den Drucker einschalten.

Hinweise

• Wenn gleichzeitig sowohl ein PC als auch eine PictBridge-kompatible Digitalkamera an den Drucker angeschlossen sind, hat der Anschluss an die Digitalkamera die Priorität vor der Verbindung mit dem PC. Trennen Sie die Digitalkamera vom Drucker, um Bilder von einem PC aus zu drucken.
• Dieser Drucker garantiert keinen Netzwerkbetrieb. Außen dem ist der Gebrauch eines handelsüblichen Drucker-Pufferspeichers nicht durch die Garantie gedeckt.
  Die Funktion des Druckers bei Anschluss an ein USB-Hub kann nicht garantiert werden.

Installation des Druckertreibers (beim erstmaligen Einrichten)

Folgende Betriebssysteme werden unterszt: Windows 98/Me/2000/ XP

1 Starten Sie den PC und legen Sie die mit dem Drucker geleiferte CD-ROM in das CD-ROM-Laufwerk ein.

Das Dialogfeld [Neue Hardwarekomponente gefunden] wird automatisch eingebrendet.

• Wenn das Dialogfeld nicht automatisch eingebrendet wird, die Installation des Treibers durch Auswahr von [Einstellungen - Drucker - Neuer Drucker] im Menu „Start“ ausführten.

Wenn das Betriebssystem Windows XP installiert ist, die Installation des Treibers durch Auswahr von [Systemsteuerung - Drucker und Faxgeräte - Drucker hinzufugen] im Menu „Start“ ausführten.

2 Befolgen Sie die eingeblendeten Anweisungen, um den Druckertreiber zu installieren.

Einzahlungen entnehmen Sieitte der Bedienungsanleitung des PCs.

Drucken

1 Verwenden Sie die Bildbearbeitungs-Software zur Anzeige des gewünschten Bilds und wahren Sie das Bild zum Drucken aus.
2 Wahlen Sie im Menu „Datei" den Befehl [Drucken] und wahlen Sie aus der Liste der verfügbaren Drucker [OLYMPUS P-10].
Hinweise

Die Funktion [Drucken] und Auswahl des Druckers sind abhängig vom verwendeten Programm verschieden. Schlagen Sie in der Hilde des von Ihnen genutzten Programms nach.

3 Klichen Sie [Eigenschaften] an, um die Einstellungen vor dem Drucken zuändern.

Druckereinstellungen

Verwenden Sie im Fenster [Eigenschaften] die Registerkarten [Paper] und [Graphics], um das Papierformat und die Anzahl der Ausdrucke zuändern und Einstellungen an den Farbeinstellungen vorzunehmen.

Einzelheiten hierzu entnahmen Sieitte der ReadMe-Dateiauf der beiliegenden CD-ROM.

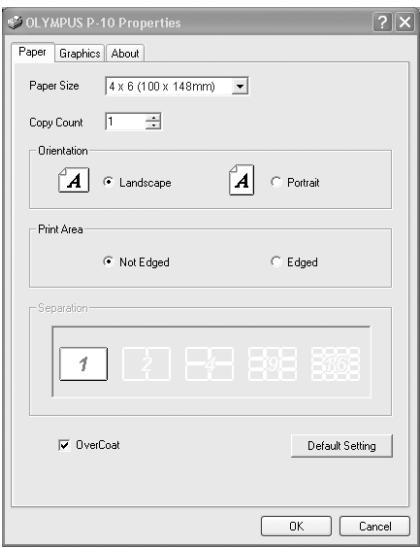

Beispiel für das Fenster mit der Registerkarte [Paper]

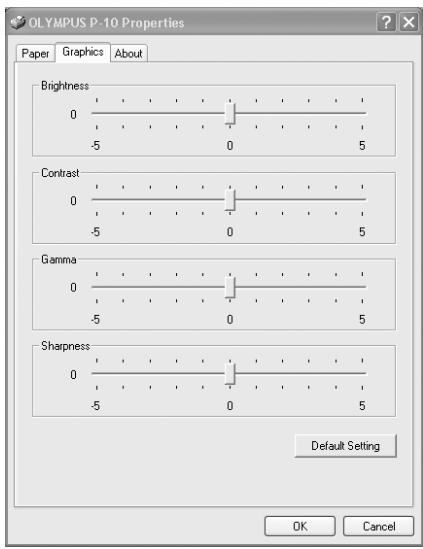

Beispiel für das Fenster mit der Registerkarte [Graphics]

Vorsicht

• Öffnen Sie während des Druckens niemals die Kassettenöffnung oder die Papierfachöffnung.
• Den Drucker während des Druckvorgangs nicht bewegen.
• Den Drucker und den PC während des Druckens nicht ausschalten oder das Netzteil abziehen. Falls die Stromzufuhr unterbrochen wird oder das Netzteil entfern wird, stellen Sie die Stromversorgung wieder her und führen Sie die unterbrochenen Vorgänge erneut aus. Falls der Drucker im Druckbetrieb ohne Spanningsversorgung bleibt, konnen Betriebsstörungen auftreten.

Auffüllen des Papiervorrats und Austausch der Farbbandkassette

Wenn der Papiervorrat während des Druckens erschöpft ist

Die PAPER-Anzeige (Papier-Warnanzeige) blinkt langsam. Füllen Sie den Papiervorrat im Papierfach auf. Der Druckvorgang für die restlichen Kopien wird automatisch fortgesetzt.

Normalerweise ist das Farbband gleichzeitig mit dem in einem Print-Pack enthaltenen Papier aufgebraucht. Ersetzen Sie deshalb北部 gleichzeitig auch die Farbbandkassette.

Wenn das Farbband während des Druckens verbraucht ist

Die RIBBON-Anzeige (Farbband-Warnanzeige) blinkt schnell. Ersetzen Sie die verbrauchte gegen eine neue Farbbandkassette, nach dem das Papier aus dem Drucker ausgegeben wurde. Nach dem Schlieben der Kassettenöffnung wird der Druckvorgang für die restlichen Abzüge automatisch fortgesetzt.

Wenn Anzeigen blinken oder ständig leuchten

Anzeigeleuchte	Status der Anzeigeleuchte	Druckerstatus	Notwendige Maßnahmen	Seite
POWER	Ein	Eingeschaltet	—	84
	Aus	Ausgeschaltet
ACCESS	Ein *	Verbindung mit Digitalkamera wird hergestellt	Die Digitalkamera und den PC nicht vom Drucker trennen.	—
	Blinkt langsam	Datenübertragung lauft
	Blinkt sehr langsam	Drucken	—	—
PAPER	Blinkt langsam	Papiervorrat erschöpf	Das Papierfach entnehmen, Papier einlagen und Papierfach wieder in den Drucker einsetzen.	88, 98
		Papier und Farbbandkassette sind nicht kompatibel	Achten Sie darauf, für Ausdrucke auf 100 mm × 148 mm -Fotopapier die richtige Farbbandkassette für Ausdrucke mit 100 mm × 148 mm zu verwenden. Achten Sie darauf, für Ausdrucke auf 89 mm × 127 mm -Fotopapier eine Farbbandkassette für Ausdrucke mit 89 mm × 127 mm zu verwenden.	87
RIBBON	Blinkt schnell	Farbband verbraucht	Ein neuen Farbband einlagen.	85, 98
	Blinkt langsam	Keine Farbbandkassette eingelegt	Eine Farbbandkassette einlagen.	85
		Papier und Farbbandkassette sind nicht kompatibel	Achten Sie darauf, für Ausdrucke auf 100 mm × 148 mm -Fotopapier die richtige Farbbandkassette für Ausdrucke mit 100 mm × 148 mm zu verwenden. Achten Sie darauf, für Ausdrucke auf 89 mm × 127mm -Fotopapier eine Farbbandkassette für Ausdrucke mit 89 mm × 127 mm zu verwenden.	87
ACCESS, PAPER	Blinken gleichzeitig	Papierstau	Das den Papierstau verursachende Papier entfernen.	101
ACCESS, RIBBON	Blinken gleichzeitig	Datumübertragsfehler	Vergewisern Sie sich, dass die Digitalkamera PictBridge-kompatibel ist.	—
			Den Drucker aus- und wieder einschalten und Ausdruck erneut starten. Falls die Störung hierdurch nicht behoben werden kann, wenden Sie sich an die{nachstgelegene OLYMPUS-Kundendienstvertretung.	—
ACCESS, RIBBON, PAPER	Blinken gleichzeitig	Internes Problem	Wenden Sie sich an die{nachstgelegene OLYMPUS-Kundendienstvertretung.	—

• Wenn die Datenübertragung erfolgreich hergestellt ist, erlischt die Kontrollleuche.

Fehlersuche

Überprüfen Sie zur Lösung des Problems Folgenden, bevor Sie den Drucker zur Reparatur einschicken. Wenn das Problem fortbesteht, wenden Sie sich an die nachstgelegene OLYMPUS-Kundendienstvertretung.

Problem	Ursache-Status	Lösung	Seite
Drucker kann nicht eingeschaltet werden.	Das Netzeil ist nicht angeschlossen.	Das Netzeil einwandfrei anschließen.	84
Das Farbband kann nicht entnommen werden.	Der Drucker schaltet sich während des Betriebs aus.	Die Farbbandkassette einschieben, bis ein Einrastgeräusch hörbar ist. Den Drucker einschalten und warten, bis kein mechanisches Gerasch mehr wahrnehmbar ist.	—
Der Druckvorgang von der Digitalkamera wird mit langer Verzögerung ausgelost.	Der Drucker benötigt eine lange Zeit, um ein im TIFF-Format gespeichertes Bild zu öffnen.	Die zum Öffnen benötigte Zeit ist von der Bildgroße abhängig. Warten Sie bis das Bild geöffnet wurde.	—
	Ein im DPOF-Modus zum Ausdruck eines Bildausschnites ausgewähltes Bild benötigt eine lange Zeit zur Datenaufbereitung.	Warten Sie bis das Bild geöffnet wurde.	—
Der Druckvorgang unterbleibt.	Es ist keine Farbbandkassette eingelegt.	Eine Farbbandkassette einlagen.	85
	Das Papierfach ist nicht eingesetzt oder es wurde kein Papier eingelegt.	Papier in das Papierfach einlagen und dann das Papierfach einsetzen.	88, 90
	Papierstau im Papierausgabebereich.	Das den Papierstau verursachende Papier entfernen.	101
	Der Druckertreiber wurde nicht korrekt auf dem PC installiert.	Den Druckertreiber auf dem PC installieren oder erneut installieren.	96
	Anzeigen blinken oder leuchten	—	99
Ausdrucke enthalten Druckqualitätseinbußen.	Bilder, die nicht mit einer Digitalkamera aufgenommen wurden, wurden von einer Digitalkamera aus gedrucht.	Bilddaten, die nicht in einer Digitalkamera erzeugt wurden, von einem PC aus zu drucken.	94
Längere Pausen zwischen den Ausdrucken.	Wenn kontinuierlicher Druckbetrieb erfolgt, werden die Zeitabstände zwischen den Ausdruckvorgängen automatisch verlangert, um ein Überhitzen des Druckers zu verhindern.	Dies ist keine Fehlfunktion. Warten Sie eine Minute Minuten.	—

Wennein Papierstau aufgetreten ist

Bei Papierstau blinken sowohl die ACCESS- als auch die PAPER-Anzeige und der Druckvorgang wird abgebrochen. Befolgen Sie die nachstehenden Schritte, um einen Papierstau im Drucker zu beseitigen.

1 Den Drucker ausschalten.

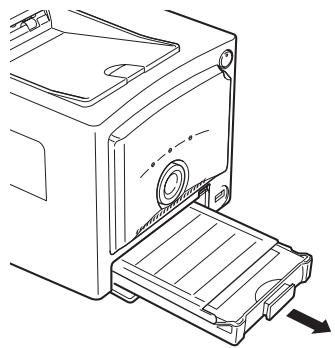

2 Nachdem das Papierfach entnommen wurde, sicherstellen, dass die Druckpapierbogen nicht verknittert oder geknickt sind und im Papierfach einwandfrei ausgerichtet sind.

3 Den Drucker mit Herausgenommen Papierfach erneut einschalten, um das Druckpapier automatisch aus dem Drucker auszuwerfen

• Wenn das Papier automatisch ausgeworfen wird, mit Schritt 8 fortfahren.
• Wenn das Papier nicht automatisch ausgeworfen wird, den Drucker ausschalten und mit Schritt 4 fortfahren.

4 In die Papierfachöffnungblicken,um festzustellen,ob das gestaute Papier auf der Rückseite sightbar ist

• Wenn das gestaute Papier auf der Rückseite sightbar ist, mit Schritt 5 fortfahren.
• Wenn das gestaute Papier nicht sightbar ist, wenden Sie sich zur Reparatur an die nachstgelegene OLYMPUS-Kundendienstvertretung.

5 Stellen Sie den Drucker auf die Rückseite, so dass die Vorderseite des Druckers nach oben weist. Stecken Sie einen Finger in die Öffnung zum Herausschieben des Papiers im Druckerboden und schieren Sie das gestaute Papier in Richtung der Papierfachöffnung.

• Wenn Sie das Papier nicht mit ihrem Finger bewegen können, verwenden Sie eine Pinzette oder ein ähnliches Werkzeug.

6 Nachdem Sie das Papier ein Stück vorgeschoben haben, können Sie es durch die Papierfachöffnung entfern.
7 Den Drucker einschalten.
8 Das Papierfach wieder in der Papierfachöffnung einsetzen.

• Wenn der Drucker normal Funktioniert, wurde der Papierstau erfolgreich beseitigt und Sie können mit dem Druckvorgang fortfahren.

Vorsicht

• Nach dem Entfernen darauf das gestaute Papier nicht erneut im Drucker verwendet werden. Andernfalls kann der Drucker Schadennehmen.

Wenn die Farbbandkassette während des Druckens entnommen wird

1 Den Drucker ausschalten.
2 Die Farbbandkassette vollständig in das Fach einlagen und die Kassettenöffnung einwandfrei schreiben.
3 Den Drucker einschalten.

Informationen zum Print-Pack (Farbbandkassette und Druckpapier)

■ Verwenden Sie stets die von OLYMPUS angegebenen Print-Packs.

Die Print-Packs sind entweder für 100mm× 148mm -Fotopapier oder 89mm× 127mm -Fotopapier vorgesehen. Das Print-Pack für Ausdrucke mit 100mm× 148mm enthalt 100mm× 148mm -Fotopapier und eine spezielle Farbbandkassette für diese Format. Das Print-Pack für Ausdrucke mit 89mm× 127mm enthalt dementsprechend das Papier und eine Farbbandkassette für Ausdrucke im Format 89mm× 127mm .
* Das Print-Pack für Ausdrucke mit 89 mm × 127 mm ist möglicherweise nicht überall erhältlich.
- Verwenden Sie stets Farbbandkassette und Papier eines Print-Packs zusammen.
Die begrauchte Farbbandkassette kann nicht wiederverwendet werden.
Gehen Sie mit der Farbbandkassette vorsichtig um, damit diese sauber bleibt.
Die Farbbandkassette nicht zerlegen.
■ Fingerabdrücke, Staub, Kratzer, Öl oder sonstige Fremdkörper auf der bedruckbaren Seite des Papiers können die Druckqualität vermindern.
Bedrucken Sie zur Vermeidung einer Druckerstörung ein einzelnes Blatt Druckpapier niemals mehrmals. Verwenden Sie außerdem kein Papier, dass bereits durch den Drucker eingezogen wurde.
Öffnen Sie das Print-Pack erst dann, wenn Sie es benötigen.

Hinweise zur Aufbewährung

Das Print-Pack nicht an folgenden Orten aufbewahren.

• Das Print-Pack nicht an sehr warmen Plätzen (mehr als 30^ ), kalten Plätzen (unter 5^ ), weitere feuchten oder staubigen Orten aufbewahren.
• Das Print-Pack nicht gemeinsam mit Chemikalien lagern.
• Das Print-Pack nicht an Orten lagern, an denen es direkter Sonneneinstrahlung oder sehr hellem Licht ausgesetzt ist.

Vorsicht

• Nicht über länger Zeit an Plätze legen, an denen die Temperatur mehr als 40^ beträgt. Diese Vorsichtshinweise gelten ebenfalls, wenn das Material im Drucker eingelegt ist. (Beispielsweise während des Transports oder hinter einem Fenster mit direkter Sonneneinstrahlung.)

Aufbewährung von Ausdrucken

Die Ausdrucke nicht mit den bedruckten Seiten gegeneinanderliegend aufbewahren.
Die bedruckte Seite des Druckpapiersarf nicht fur langere Zeit mit Weichplastik (wie Klebeband, Schreibtischunterlagen oder Weichplastik-Radiergummis etc.) in Berührung kommt. Durch längeren Kontakt mit diesen Materialien kann sich die bedruckte Seite verfahren.
Keine organischen Lösungsmittel in Kontakt mit der bedruckten PAPIERseite bringen. Dies konnte zur Verfährung der Bilder führen.
Die bedruckte Papierseite nicht über längerere Zeit Sonnenlicht oder hellem Licht aussetzen. Durch längeres Aussetzen kann sich die bedruckte Seite verfarben.
■ Verwenden Sie zum Schreiben auf der bedruckten Papierseite einen Filzschreiber mit Tinte auf Ölbasis.
■ Vermeiden Sie Orte, die direktem Sonnenlicht, hohen Temperaturen bzw. hoher Luftfeuchtigkeit ausgesetzt sind oder in der Reichweite von Kindern liegen.
■ OLYMPUS übernimmt keine Verantwortung für Verfährung oder Ausbleichen der Ausdrucke.

Entsorgung gebrauchter Farbbandkassetten

Entsorgen Sie Farbbänder in Übereinstimmung mit geltenden Vorschriften und Bestimmungen zur Entsorgung von Kunststoffen. Falls Sie Fragen hierzu haben, wenden Sie sichitte an die zuständigen Behörden.

Bei Auftreten von Problemen

■ Wenn ein Problem durch einen Fertigungsfehler auftritt, ersetzt Ohnen OLYMPUS die gleiche Menge des fehlerhaften Produkts. Für andere Fälle übernimmt OLYMPUS keine Verantwortung.

Technische Daten

Drucker

Druckverfahren	Thermosublimationsdruck. 4fach-Durchlauf (Gelb/Magenta/Cyan und Laminierung)
Auflösung	310 dpi
Druckpapierformat	89 mm × 127 mm -Fotopapier: 89 (B) × 127 (H) mm 100 mm × 148 mm -Fotopapier: 100 (B) × 148 (H) mm
Farbwiedergabe	Mehr als 16,77 Millionen Farben
Druckgeschwindigkeit	89 mm × 127 mm -Fotopapier: Ca. 40 Sekunden je Blatt 100 mm × 148 mm -Fotopapier: Ca. 44 Sekunden je Blatt (ausschließlich der für die Datenübertragung von der Digitalkamera oder dem PC bestehtigten Zeit)
Schnittstellen	Anschluss für PictBridge-kompatible Digitalkamera: USB-Anschluss Typ-A PC-Anschluss: USB-Anschluss Typ-B
Unterstützte Betriebssysteme	Windows 98/Me/2000/XP
Farbbandkassette	Y+M+C 3 Schichten plus Lichtbestände Laminierschticht
Unterstützte Grafikdateiformate	Exif 1.0-2.2 kompatibel (JPEG/TIFF) DPOF 1.1-kompatibel
Stromversorgung	DC 24V (spezielles Netzteil)
Nennleistungsaufnahme	82 W (während dem Drucken) 5,3 W (bei Druckbereitschaft)
Betriebstemperatur	5 - 35 °C
Luftfeuchtigkeit	20 - 80 %
Abmessungen	196 (B) × 190 (T) × 166 (H) mm (ohne hervorstehende Teile)
Gewicht	2,3 kg (einschließlich Papierfach)

Technische Daten

Netzteil

Typ	Schaltregler
Eingangsspannung	AC 100 - 120V oder AC 220 - 240V 50/60Hz (Netzteiltyp und Versorgungsspannung sind regional untersiedlich)
Ausgangsspannung	DC 24V

Änderungen der technischen Daten und der Konstruktion jederzeit ohne Vorankündigung vorbehalten.

Kundendienst und Wartung

• Sie haben von Ihr dem Fachhändler eine Garantiebescheinigung mit dem Name des Handlers und dem Kaufdatum erhalten. Wenn die Garantiebescheinigung fehlerhafte Angaben enthalt, korrigieren Sie dieseitte zusammen mit Ihr Fachhändler. Lesen Sie die Garantiebescheinigung durch und bewahren Sie diese an einem sicheren Ort auf.
• Wenden Sie sich bei Fragen zum Kundendienst oder im Fall eines Problems mit dem Gerät an die nachstgelegene OLYMPUS-Kundendienstvertretung. Wenn an thisem Gerät eine Störung auftritt, obwohl es gemäß den Angaben in der Bedienungsanleitung verwendet wurde, gewährleistet die Garantie eine kostenlose Reparatur innerhalb eines Jahres ab dem Kaufdatum.
• Normalerweise sind Reparaturen nach Ablauf des Garantiezeitraums kostenpflichtig.
• OLYMPUS bemührt sich darum, für einen Zeitraum von 5 Jahren nach Auslauf der Herstellung deses Produkts, Ersatzteile bereit zu halten. Der Kundendienst für these Gerät ist davon normalerweise während these Zeitauros verfügbar. Unter Umständen ist auch nach Ablauf these Zeitauros eine Kundendienstleistung möglich. Wenden Sie sich gegebenenfalls an die{nachstgelegene OLYMPUS-Kundendienstvertretung.
• OLYMPUS ist nicht für Schäden haftbar (Kosten oder finanzielle Verluste) die aus einer Störung theses Geräts entstehen.
• Legen Sie bei der Einsendung eines Produkts zur Reparatur Informationen über das Problem und die Störung des Geräts bei und achten Sie darauf, dass der Drucker durch Verpackungsmaterial angemessen geschützt ist. Verwenden Sie außerdem einen nachverfolgbaren Kurierdienst oder Einschreiben. Die Versandkosten sind vom Kunden zu übernehmen.

Erklärung der Fachbegriffe

Speicherformat für das automatische Ausdrucken von Daten der Digitalkamera. Ausdrucke können mühelos von einer Speicherkarte bei Fotogeschäften mit DPOF-kompatibler Ausrüstung oder auf DPOF-kompatiblen Druckern ausgedrucht werden, indem die gewündsten Bilder und die Anzahl der Abzüge angegeben werden.

PictBridge

Ein gemeinsamer Standard, der zum direkten Anschluss einer Digitalkamera an einen Drucker zum Ausdrucken von Bildern verwendet wird. Wenn die Geräte mit dem PictBridge-Standard kompatibel sind, können mithilfe einfacher Bedienschritte an der Digitalkamera unabhängig vom Hersteller des Geräts Ausdrucke angefertigt werden. Es sind verschiedene Druckoptionen verfügbar, wie beispelsweise das automatische Drucken von mit DPOF gekennzeichneten Bildern, das Ausdrucken von Indexbildern und das Ausdrucken von Bildausschnitten.

RGB

Die drei Farben aus denen das Licht besteht: Rot (R), Grün (G) und Blau (B). Auf Fernsehgeräten und Computer-Bildschirmen werden Farben mit Hilfe dieser drei Farben angezeigt.

YMC

Die drei Primärefarben: Cyan (C), Magenta (M) und Gelb (Yellow) (Y). Farben werden mithilfe dieser drei Farben gedruckt. Der Farbbereich, der mithilfe von YMC wiedergegeben werden kann unterscheidet sich von den mit RGB erhältlichen Farben. Daher konnen eine Farben von Bildern, die auf einem Monitor angezeigt werden, nicht exakt auf einem Drucker reproduziert werden und werden durch ähnliche Farben ersetzt.
