FOIRE AUX QUESTIONS - P-10 OLYMPUS
Téléchargez la notice de votre Imprimante photo numérique au format PDF gratuitement ! Retrouvez votre notice P-10 - OLYMPUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil P-10 de la marque OLYMPUS.
MODE D'EMPLOI P-10 OLYMPUS
Manuel d'utilisation
Bedienungsanleitung

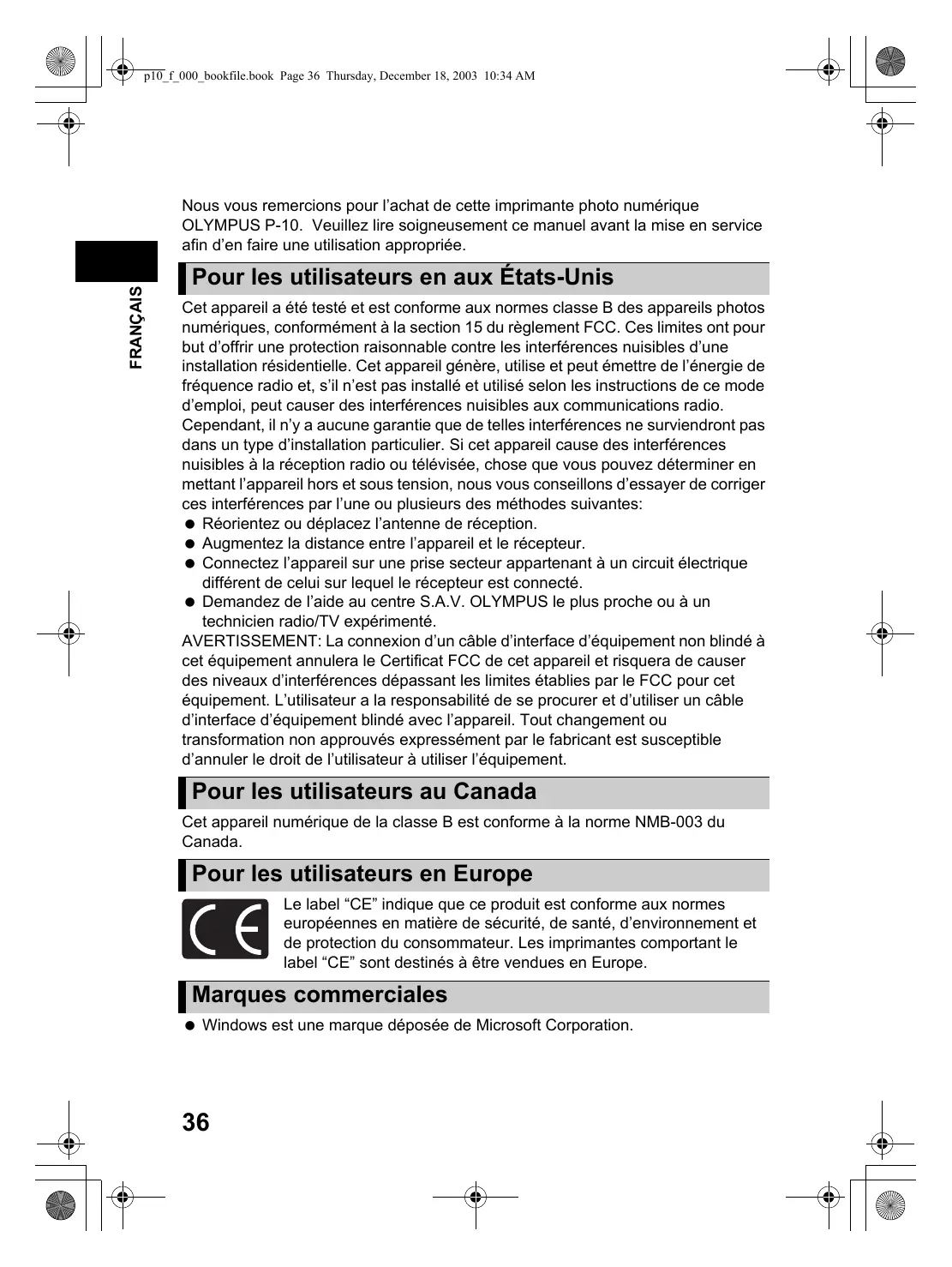

Nous vous remercions pour l'achat de cette imprimante photo numérique OLYMPUS P-10. Veuillez dire soigneusement ce manuel avant la mise en service afin d'en faire une utilisation appropriée.
Pour les utilisateurs en aux États-Unis
Cet apparéil a été testé et est conforme aux normes classe B des apparéils photos numériques, conformément à la section 15 du règlement FCC. Ces limites ont pour but d'offrir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle. Cet apparéil générale, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé selon les instructions de ce mode d'emploi, peut causeer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que de telles interférences ne survviendron pas dans un type d'installation particulier. Si cet apparéil cause des interférences nuisibles à la réception radio ou télévisée, chose que vous pouvez déterminer en mettant l' apparéil hors et sous tension, nous vous conseillons d'essayer de corriger ces interférences par l'une ou plusieurs des méthodes suivantes:
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'appareil et le récepteur.
- Connectez l'appareil sur une prise secteur appartenant à un circuit électrique différent de celui sur lequel le récepteur est connecté.
- Demandez de l'aide au centre S.A.V. OLYMPUS le plus proche ou à un technicien radio/TV experimenté.
AVERTISSEMENT: La connexion d'un cable d'interface d'équipement non blindo à cet équipement annulera le Certificat FCC de cet apparéil et risquera de cause des niveaux d'interférences dépassant les limites établies par le FCC pour cet équipement. L'utilisateur a la responsabilité de se procurer et d'utiliser un cable d'interface d'équipement blindé avec l' apparéil. Tout changement ou transformation non approvés expressément par le fabricant est susceptible d'annuler le droit de l'utilisateur à utiliser l'équipement.
Pour les utilisateurs au Canada
Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Pour les utilisateurs en Europe
Le label "CE" indique que ce produit est conforme aux normes européennes en matière de sécurité, de santé, d'environnement et de protection du consommateur. Les imprimantes comportant le label "CE" sont destinés à être vendues en Europe.
Marques commerciales
- Windows est une marque déposée de Microsoft Corporation.
Sommaire
Introduction
Consignes de sécurité 38
Entretien et rangement 43
Possibilities de cette imprimante 44
Déballage de l'imprimante 45
Identification des composants 46
Preparation

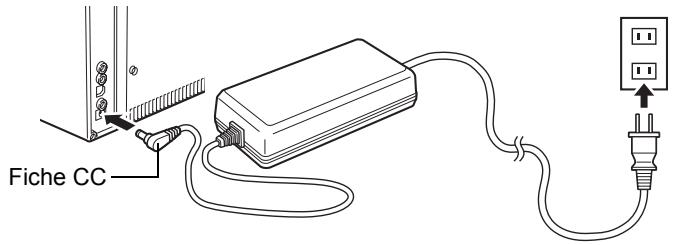

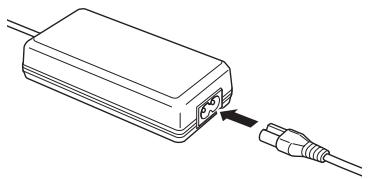

Branchement de l'alimentation/Mise en marche et arrêt de l'imprimante 48

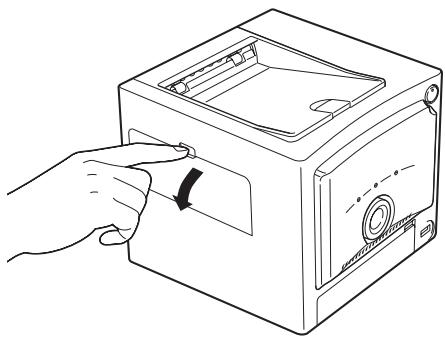

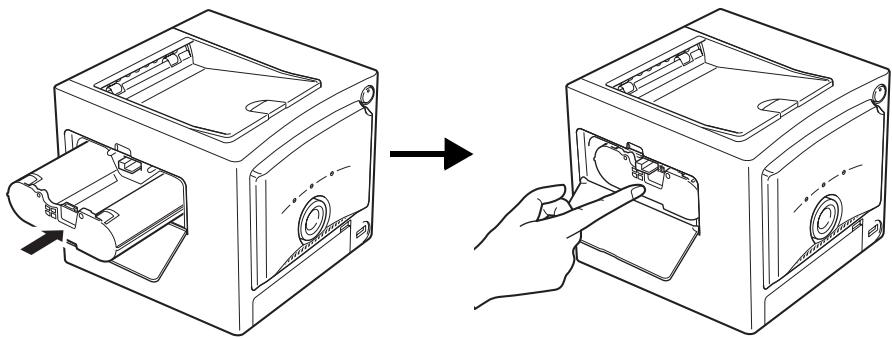

Chargement de la cartouche de ruban encreur 49
Chargement du papier 52

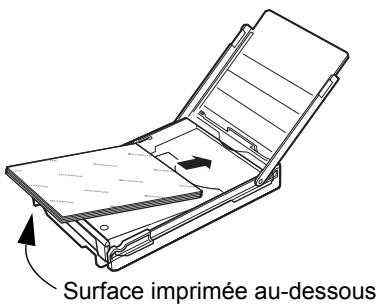

Chargement du papier dans le bac d'alimentation 52

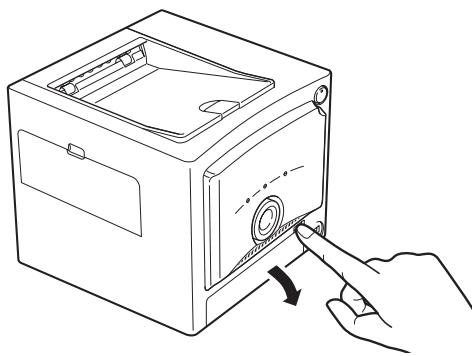

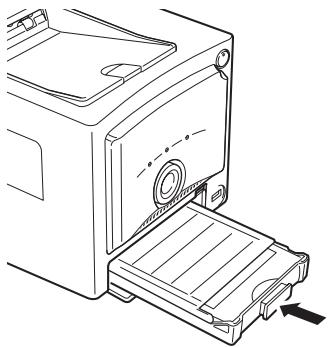

Installation du bac d'alimentation dans l'imprimante 54
Impression
Impression des photos depuis un apparéil photo numérique 55
À propos des apparèils photo numériques compatibles PictBridge 55

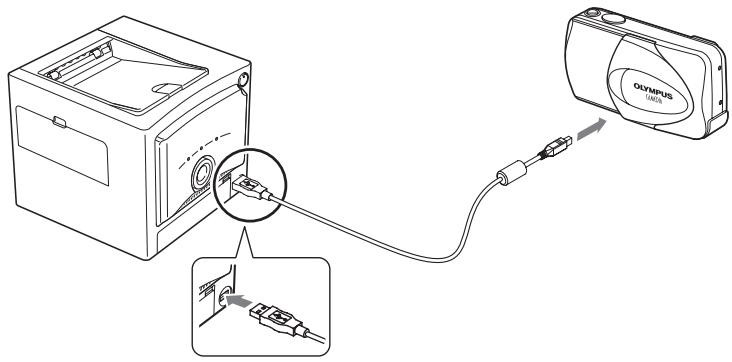

Raccordement d'un apparéil photo numérique à l'imprimante 55
Commande de l'impression depuis l'appareil photo numérique 56
Impression des images à partir du PC 58

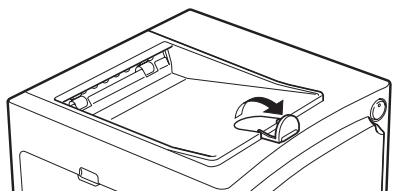

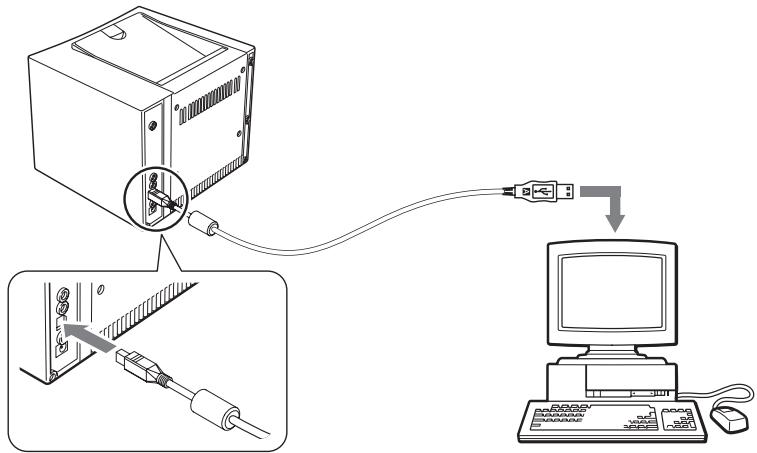

Raccordement de l'imprimante à un PC. 58
Installation du pilote d'impression (pendant la configuration initiale) 59

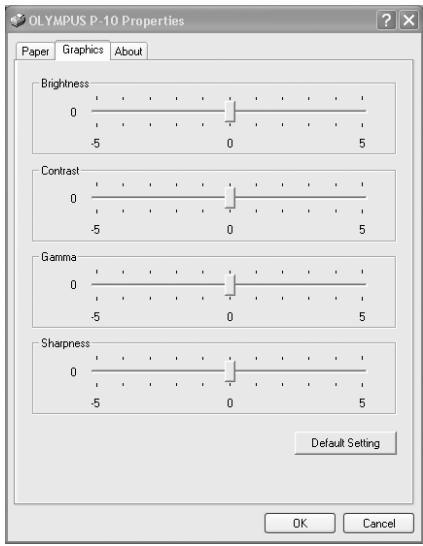

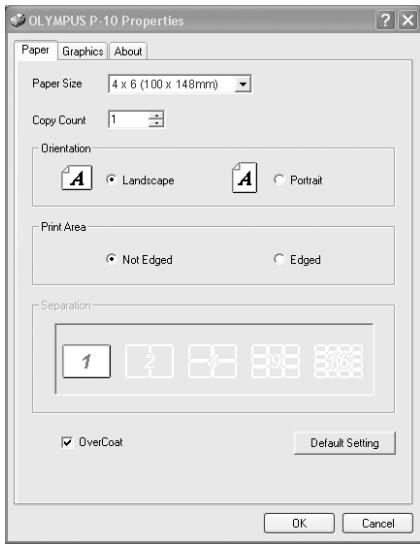

Impression 59
Pour votreinformation
Ajout de papier dans le bac d'alimentation et remplacement de la cartouche de ruban encreur 61
Si le papier vient a épuisement pendant l'impression 61
Si le ruban encreur vient a épuisement pendant l'impression 61
Si des voyants sont allumés et clignotent 62
En cas de difficultés 63

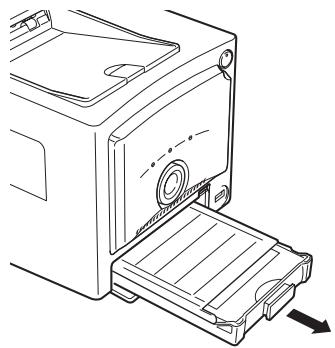

En cas de bourrage du papier 64

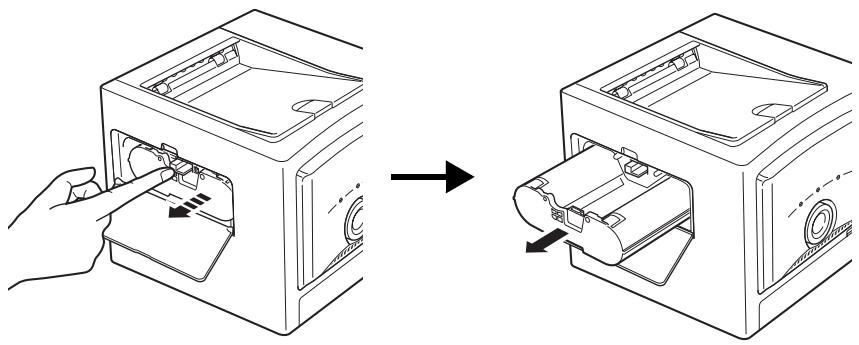

En cas de retrait de la cartouche de ruban encreur pendant l'impression...... 65

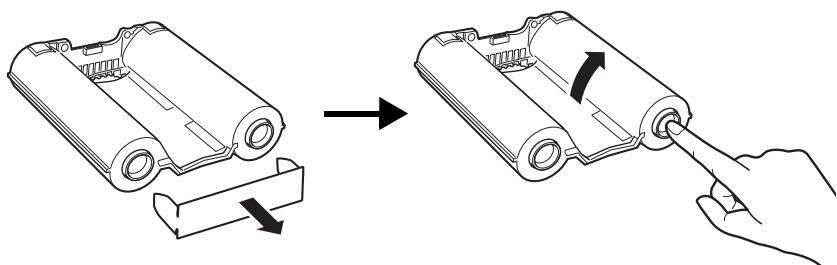

À propos du kit d'impression (cartouche de ruban encreur et papier) .... 66
Specifications 68
Service après-vente et entretien 70
Définitions 71
Consignes de sécurité
Différents symboles sont utilisés dans ce manuel pour indiquer l'utilisation correcte du produit et pour contribuer à éviter tout dommage aux biens et aux personnes. Ces symboles sont décrits ci-dessous.
| Symbole | Description |
| ATTENTION | Le non-respect des instructions signalées par ce symbole peut entraîner des lésions graves et même la mort. |
| REMARQUE | Le non-respect des instructions signalées par ce symbole peut entraîner des lésions corporelles ou des dommages matériels. |
Les actions nécessitant des précautions particulières sont signalées par les symboles suivants.
| Symbole | Description |
| N'effectuez pas cette action. | |
| Il est vivement recommendé d'effectuer cette action. | |
| Débranchez l'appareil de la source d'alimentation. | |
| Ne pas démonter. | |
| Éviter le contact avec l'eau ou d'autres liquides. | |
| Ne pas toucher avec des mains mouillées. |
ATTENTION
Si cet apparéil fonctionne anormalement, débranchez-le
N'utilisez pas l'imprimante si elle émet de la fumée, des odeurs inhabituelles, dessons étranges ou si elle devient anormalement chaude.
Une utilisation sous ces conditions risque de provoquer un incendie ou une électrocution.
Éteignez l'imprimante et débranche-la puis Contactez ensuite le centre S.A.V. OLYMPUS le plus proche.
Si des liquides ou des corps étrangers devaient pénétrer dans l'imprimante, débranche le cordon d'alimentation
Ne laisses aucun liquide, piece métallique ou objet inflammable pénétrer dans l'imprimante par les orifices de ventilation.
La conséquence pourrait être un incendie ou une électrocution.
Éteignez l'imprimante et débranche-la puis Contactez ensuite le centre S.A.V. OLYMPUS le plus proche.
Si le boitier de l'imprimante est endommagé, débranchez le cordon d'alimentation
N'utilisez pas cet apparéil si le boftier (corps) est endommagé.
Une utilisation dans cet état risque de provoquer un incendie ou une électrocution.
Éteignez l'imprimante et débranche-la puis Contactez ensuite le centre S.A.V. OLYMPUS le plus proche.
Si le cordon d'alimentation est endommagé, débranchez-le
N'utilisez pas un cordon d'alimentation endommagé.
Une utilisation dans cet état risque de provoquer un incendie ou une électrocution.
Éteignez l'imprimante et débranche le cordon d'alimentation en prénant garde de ne pas toucher les fils évientuellement apparents.
Contactez ensuite le centre S.A.V. OLYMPUS le plus proche.
ATTENTION
Ne pas endommager le cordon d'alimentation
Ne pas endommager ni modifier le cordon d'alimentation.
Un cordon d'alimentation endommagé peut provoquer un incendie ou une électrocution. Pour éviter d'endommager le cordon d'alimentation, NE PAS: tirer sur le cordon pour le débrancher, le plier excessivement ou y placer des objets lourds.
Si le cordon est endommagé, contactez le centre S.A.V. OLYMPUS le plus proche.
Ne pas démonter ni modifier l'imprimante
L'imprimante contient à la fois des pièces chaudes et sous tension. Tout contact avec ces pièces peut entraîner des brûlures, une électrocution et/ou endommager l'imprimante. N'essayez jamais de démonter ou de modifier l'imprimante, vous risqueriez d'être électrocuté ou de causeur une défaillance de l'imprimante.
Contactez le centre S.A.V. OLYMPUS le plus proche pour toute intervention ou réparation.
Ne laissesaucunliquide pénetrerdansl'imprimante
La pénétration de liquides dans l'imprimante peut provoquer un incendie ou une électrocution.
Ne pas poser des objets lourds sur I'imprimante
Des objets lourds risquent de déformer le boîtier de l'imprimante, ce qui risque de provoquer un incendie ou une électrocution.
L'imprimante risque également d'être endommagée par une chute.
Ne pas installer l'imprimante dans les endroits suivants
Pour éviter tout risque d'incendie, d'électrocution ou de mauvais fonctionnement de l'imprimante, ne pas l'instructor dans les endroits suivants :
Endroits poussiereux, humides ou huleux Toute pénetration de poussière ou de liquide dans l'imprimante risque de provoquer un incendie ou une électrocution.
Endroits très chauds N'exposez pas l'imprimante directement au soleil (par exemple dans une voiture ou a coté d'une fenêtre) ou à des températures très élevées (pres d'un approuil de chauffage, par exemple). Le boitier de l'imprimante risquerait alors d'être endommagé, ce qui peut provoquer un incendie ou une electrocution.
Utilisez l'imprimante avec une température ambiente comprise entre 5 et 35^ et un taux d'humidité relative compris entre 20 et 80% .
N'utilisiez pas l'imprimante dans les endroits suivants
- Surfaces instables ou inclinées.
- À l'extérieur (notamment sur la plage, etc.) ou en des endroits où l'imprimante serait très exposée à la poussière ou à des impuretés.
Endroits exposés à la pluie ou aux projections d'eau, endroits clos où de la condensation pourrait se produit comme à l'intérieur d'un sac en plastique.
N'utilisez pas l'imprimante avec un adaptateur secteur ou un cordon d'alimentation autre que celui spécifique/fourni
N'utilisez pas l'adaptateur secteur ou le cordon d'alimentation fournis avec d'autres apparèils
Assurez-vous de la présence d'une tension correcte
Une tension incorrecte risque d'endommager des composants de l'imprimante.
Une utilisation avec une tension incorrecte risque de provoquer un incendie ou une électrocution.
Le cordon d'alimentation doit être raccordé correctement et en toute sécurité
Un branchement incorrect du cordon d'alimentation, par exemple, peut provoquer un incendie ou une électrocution.
Enoncez complètement la fiche dans la prise.
Éviter une accumulation excessive de poussière et d'impuretés sur le cordon d'alimentation
La poussière et les impuretés peuvent être conductrices d'électricité, ce qui risque de provoquer un incendie ou une électrocution.
En cas d'accumulation excessive de poussière et d'impuretés sur le cordon, débranchez-le et nettoyez-le.
Débranchetzousjoulelcordond'alimentationpendantun orage
L'électricité induite par les orages peut provoquer un incendie, une electrocution ou un mauvais fonctionnement de l'imprimante.
Ne tenez pas la fiche du cordon d'alimentation avec les mains mouillées
Vous risqueriez d'être electrolycute.
Veillez à bien vous secher les mains avant toute manipulation.
Branchez l'imprimante directement à une prise
Évitez de la brancher à une prise qui est déjà utilisée par d'autres apparéils.
REMARQUE
N'obstruez par les orifices de ventilation
N'obstruez pas les orifices de ventilation à l'avant et à l'arrête de l'imprimante. Celle-ci risquerait de surchauffer, ce qui pourrait provoquer un incendie ou une électrocution.
N'installez pas l'imprimante en un endroit mal ventilé ni sur une surface molle telle qu'une couverture ou un lit.
N'installez pas l'imprimante sur une surface instable
N'installez pas l'imprimante sur une surface instable comme une table branlante. Une chute risquerait d'endommager l'imprimante ou de provoquer un mauvais fonctionnement.
Ne touche pas les composants non accessibles à l'utilisateur à l'intérieur de l'imprimante
Vous risqueriez de vous blesser ou de vous brûler. Cette remarque concerne plus particulièrement les enfants et les personnes non familiariées avec l'imprimante.
Ne déplacez pas l'imprimante lorsque le cordon d'alimentation est tendu
Le cordon d'alimentation risquerait d'être endommagé si vous déplacez l'imprimante alors qu'il est tendu.
L'utilisation de l'imprimante avec un cordon endommagé risque de provoquer un incendie ou une électrocution.
Avant de déplacer l'imprimante, débranchez et enroulez le cordon d'alimentation.
Ne débranchez par l'imprimante en tordant ou en tirant le cordon d'alimentation
Pour débrancher le cordon d'alimentation, tenez-le par la fiche. En tirant directement sur le cordon, il risque d'être endommagé avec risques d'incendie ou d'électrocution.
Débranchez l'imprimante pour toute intervention
Débranche toujours l'imprimante avant toute intervention ou opération d'entretien.
Débranchez l'imprimante si elle ne sera pas utilisée pendant une période prolongée
Débranche l'imprimante si elle ne sera pas utilisée pendant une période prolongée (avant une absence prolongée, par exemple).
Le cas contraire, un dernier d'isolement ou uneuite de courant pourrait provoquer un incendie ou une électrocution.
Entretien et rangement
Protection contre la condensation
La condensation est provoquée par la vapeur d'eau présente dans l'air qui devient liquide et s'accumule sur la surface de l'imprimante.
Cé phénomène se produit dans les conditions suivantes.
- Chauffage ou rafraîchissement rapide de la piece dans laquelle l'imprimante est installée.
- L'imprimante est directement exposée à un courant d'air froid tel qu'un climatiseur, par exemple.
- L'imprimante est transporte d'un endroit froid vers un endroit chaud.
L'humidité dans l'air se condense sur le papier, ce qui altrè la qualité d'impression ou provoque des bourrages de papier.
Si les conditions risquent de donner lieu à de la condensation, ne faites pas fonctionner l'imprimante jusqu'à ce qu'elle soit s'est ou que tout risque de condensation ait disparu.
Ne pulverisez pas de solvant et ne laissez aucunsolvant volatile entrer en contact avec l'imprimante
La pulverisation d'un insecticide à proximate de l'imprimante ou le fait de l'essuyer avec du diluant ou du benzène, par exemple, risque de déterminer ou de décorler le boîtier de l'imprimante.
Nettoyez le boitier de l'imprimante avec un chiffon doux. Pour les taches difficiles à enlever, trempez un chiffon doux dans l'eau ou dans un dénergent doux dilué dans l'eau et essorez-le pour en éliminer le plus de liquide possible avant d'essuyer l'extérieur du boitier.
Ne laissez pas l'imprimante en contact prolongé avec des produits en caoutchouc ou en plastique
Un contact prolongé de l'imprimante avec des produits en caoutchouc ou en plastique peut provoquer une détérioration et une décoloration.
Faites fonctionner l'imprimante au moins une fois tous les six mois
Si l'imprimante n'est pas utilisée pendant une longue période, elle risque de ne plus fonctionner correctement.
Faire fonctionner l'imprimante au moins une fois tous les six mois.
Portez l'imprimante avec les deux mains
Utilisez les deux mains pour lever ou porter l'imprimante.
Transportez l'imprimante avec prudence
Pour transporter l'imprimante, placez-la dans sa boîte d'origine avec le matériel d'emballage d'origine. Si vous n'avez plus l'emballage d'origine, emballez l'imprimante avec suffisamment de matériel amortisseur pour absorber tout chocolpendant le transport.
Possibilities de cette imprimante
Impression directe
Cette imprimante prend en charge la norme PictBridge pour la communication entre un apparéil photo numérique et une imprimante. Branchez un apparéil photo numérique compatible PictBridge à cette imprimante avec un cordon USB et effectuez vos tirages directement depuis l' apparéil photo numérique.
Réalisation d'une variété de tirages
Cette imprimante prend en charge l'impression multiple qui consiste à imprimer plusieurs exemplaires d'une photo sur une même page, l'impression d'index où plusieurs photos différentes sont imprimées sur une même page, l'impression de la date de la photo et les tirages avec ou sans bord.

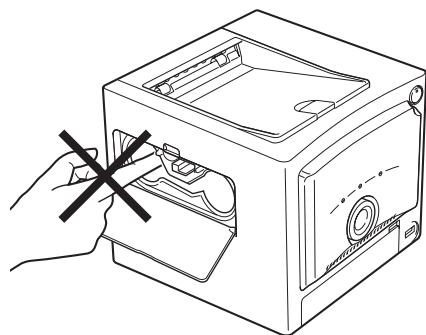

Prudence
- Certaines fonctions peuvent être limitées, suivant l'appareil photo numérique connecté.
Impression des images à partir d'un PC
Branchez cette imprimante à un PC avec un cordon USB et effectuez vos tirages à partir des images stockées sur le PC.
Tirages sur papier couché de haute qualité
Les tirages sur papier couché de haute qualité représentent d'excellentes propriétés de stockage et de conservation. Vous pouvez protéger les photos importantes contre les effets du temps.
Impression de 50 feuilles en continu
Le bac d'alimentation fourni peut fournir jusqu'à 50 feuilles de papier en continu à l'imprimante. L'impression d'une page au format 89mm × 127 mm nécessite environ 40 secondes (sans compter la transmission des données depuis l'appareil photo numérique ou le PC).
Déballage de l'imprimante
Assurez-vous que les accessoires suivants sont fournis avec l'imprimante.
Si des accessoires manquent, contactez immédiatement le centre S.A.V. OLYMPUS le plus proche.
Adaptateur secteur (1)
Cordon d'alimentation (1)

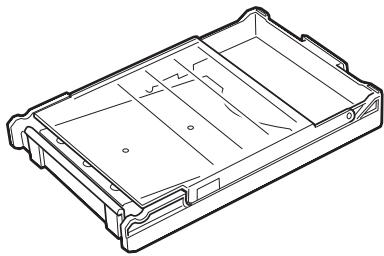

- Bac d'alimentation (1)

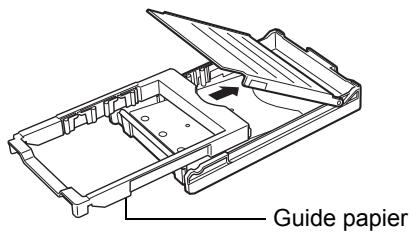

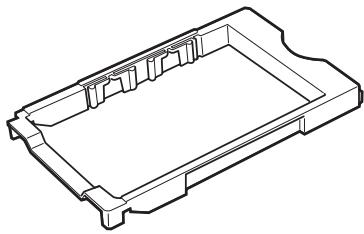

Guide papier (pour papier au format 89mm× 127 mm) (1)
(Placez ce bac dans le bac d'alimentation. Suivant le pays, il n'est pasforcément fourni avec l'imprimante.)

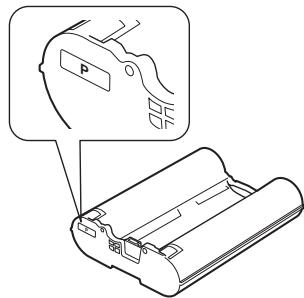

- Kit de démarrage Cartouche de ruban encreur pour format 100mm × 148mm (pour 5 tirages) et papier au format 100mm × 148mm (5 feuilles)
- Manuel d'utilisation (1)
- Carte d'enregistrement de l'utilisateur (1)
(Suivant le pays, il n'est pasforcément fourni avec l'imprimante.) - Certificate de garantie (1)
CD-ROM (Pilote d'impression) (1)

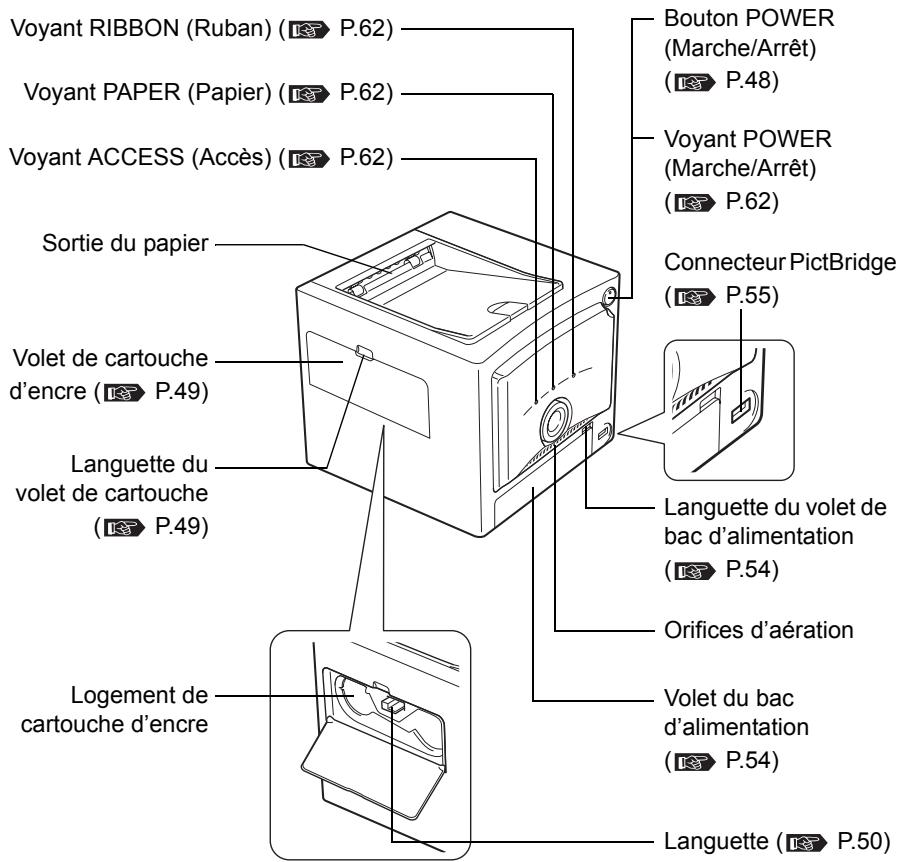

Identification des composants
Avant

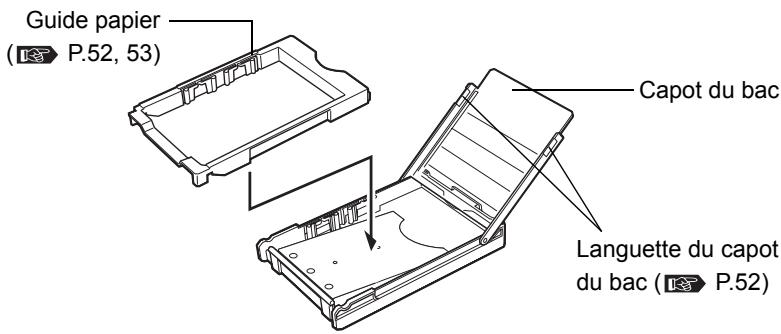

Bac d'alimentation

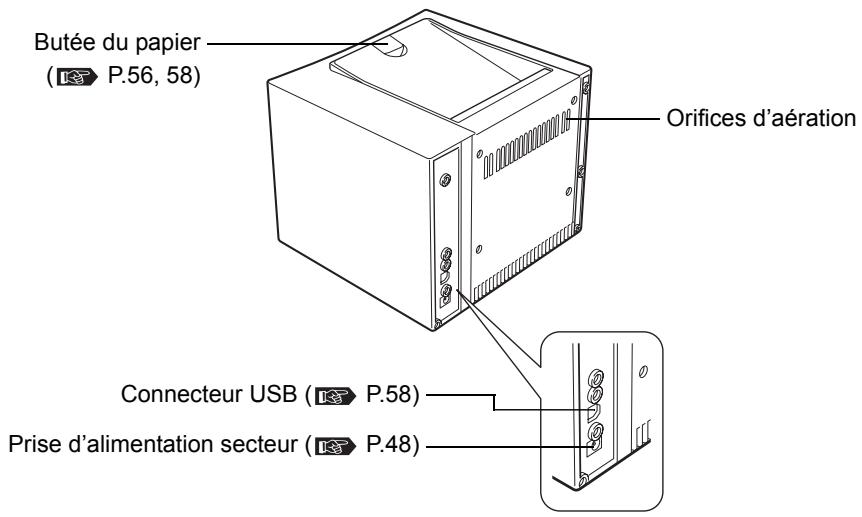

Arrière

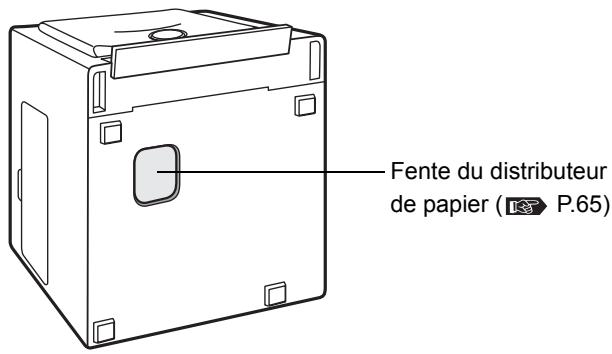

Dessous
Branchement de l'alimentation/Mise en marche et arrêt de l'imprimante
1 Branchez le cordon d'alimentation de l'imprimante à l'adaptateur secteur.
2 Branchez le cordon d'alimentation de l'adaptateur secteur à une prise de courant, puis brancher l'autre extrémité du cordon d'alimentation de l'imprimante à la prise d'alimentation secteur de l'imprimante.
3 Appuyez sur le bouton POWER. Levoyant POWER s'allume et l'imprimante se met en marche.
Prudence
- Si vous branchez l'imprimante à un apparéil photo numérique, allumez l'imprimante, branchez l' apparéil photo numérique à l'imprimante puis allumez l' apparéil photo numérique. P.55
- Si vous branchez l'imprimante à un PC, branchez ce dernier et allumez l'imprimante avant d'allumer le PC.
Mise hors tension de l'imprimante
Pour arrêter l'imprimante, appuyez sur le bouton POWER.
Le voyant POWER s'eteint et l'imprimante s'arrête.
Prudence
- Si le cordon d'alimentation de l'imprimante est débranché par inadvertance de l'imprimante pendant l'impression, couper l'imprimante, brancher le cordon d'alimentation de l'imprimante à la prise d'alimentation secteur de l'imprimante puis remettre l'imprimante en marche. Le fait de laisser l'imprimante débranchée en mode d'impression risque de causeur un mauvais fonctionnement.
Chargement de la cartouche de ruban encreur
À propos du kit d'impression
Pour l'impression, vous avez besoin du kit de démarrage fourni ou d'un kit d'impression en option.
Utilisez toujours la cartouche de ruban encreur et le papier d'impression fournis ensemble dans le même carton.
- N'utilisez pas de papier deja imprimé ou qui est deja passé à travers l'imprimante.
1 Ouvrez le volet de cartouche d'encre en poussant vers le bas la languette du volet de cartouche.
2 Retirez la butée d'arrêt de la cartouche de ruban encreur et enroulez le ruban encreur pour le tendre.
Tout en appuyant sur le centre de la bobine, enroulez le ruban encreur dans le sens de la flèche.
- Pour continuer d'utiliser une cartouche de ruban encreur partiellement utilisée, insérez-la après avoir tendu le ruban comme illustré.
3 Introduisez complètement la cartouche de ruban encreur dans le compartment et refermez fermement le volet de cartouche d'encre.
- Appuyez sur le centre de la cartouche de ruban encreur pour l'introduire complètement dans le compartment, jusqu'à ce que vous entendiez un déclic.
- Si vous ne parvenez pas à fermer le volet de cartouche d'encre, sortez la cartouche de ruban encreur et réintroduisez-la.
Enlever la cartouche de ruban encreur
Ouvrez le volet de cartouche d'encre de la cartouche, soulevez la languette pour libérer la cartouche de ruban encreur et retirez-la.
Prudence
Le compartment de la cartouche peut etre très chaud pendant et apree le fonctionnement. N'introduisez pas vos doigts ou votre main dans le compartment de la cartouche.
- Les kits d'impression sont concus pour un format de papier 100mm × 148mm ou 89mm × 127mm . Lors d'une impression sur du papier au format 100mm × 148mm , assurez-vous d'utiliser une cartouche de ruban encreur de ce format. De même, lorsque vous imprimez sur du papier au format 89mm × 127mm , utilisez une cartouche de ruban encreur de ce format.
Cartouche de ruban encreur pour format 100mm× 148mm
Cartouche de ruban encreur pour format 89mm× 127mm
- Lorsque vous posez une cartouche de ruban encreur, place-la sur le côte pour éviter que de la poussière se dépose sur le ruban encreur.
Ne touche pas le ruban encreur et ne le laissez pas exposé à la poussière.
Les traces de doigs ou la poussière sur le ruban encreur risquent de dégrader la qualité d'impression.
- Si le ruban encreur est épuisé, remplacez-le par une cartouche de ruban encreur neuve.
Conditions de stockage
- Ne pas ranger les cartouches de ruban encreur dans un endroit soumis à de haute températures, à une humidité elevée, trop poussièreux ou en plein soleil.
Chargement du papier
Chargement du papier dans le bac d'alimentation
Tirage sur du papier au format 100mm× 148mm
1 Saisir les deux languettes du capot du bac pour ouvrir le capot do bac et sorting le guide papier.
2 Chargez le papier dans le bac avec la surface d'impression vers le haut.
- Retirez la feuille de protection et insérez le papier.
- Vous pouvez charger jusqu'à 50 feuilles dans le bac d'alimentation.
3 Fermez le capot du bac d'alimentation.
Assurez-vous que le papier n'est pas coincide dans le capot du bac.
Impression de papier au format 89 mm × 127 mm
Lorsque vous chargez des feuilles au format 89mm× 127mm , installez le bac d'adaptation dans le bac d'alimentation avant d'insérer les feuilles.
Prudence
Veillez anepasstacherniendommagerleguidepapier.
- Ne touchez pas la surface d'impression (face brillante vierge) en manipulant le papier.
- Ne le rangez pas dans un endroit exposé à une température ou un taux d'humidité élevé ou en plein soleil.
- Ne laïsez pas le papier dans un endroit poussiêaux. Les traces de doigts ou la poussière sur la surface d'impression risquent de dégrader la qualité d'impression.
- Pour éviter un mauvais fonctionnement, utilisez exclusivement le papier spécial recommendé pour cette imprimante.
- Le bac d'alimentation peut contenir un maximum de 50 feuilles. Veillez à ne pas dépasser cette limite lorsque vous rajoutez du papier. Un trop grand nombre de feuilles risque de provoquer un bourrage de l'imprimante.
- Pour éviter des bourrages de papier, ne pliez et ne courbez pas le papier d'impression.
- N'écrire pas sur le papier d'impression avant d'imprimer des images. Si vous foulez écrire quelque chose, faites-le après l'impression en utilisant un feuitre gras. Il est impossible d'imprimer des caractères de traitement de texte ou de machine à écrire sur ce papier.
Installation du bac d'alimentation dans l'imprimante
1 Ouvrez le volet du bac d'alimentation en tirant sur sa languette du volet du bac d'alimentation.
- Pour fermer le volet du bac d'alimentation, poussez-le jusqu'à ce que sa languette du volet du bac d'alimentation se verrouille avec un déclic.
2 Enforcez le bac d'alimentation à fond.
- Insérez le bac d'alimentation jusqu'à entendre un bruit de verrouillage.
- Pour lesorting, saisissez la partie identifiée par la flèche et tirez-la vers vous.
Impression des photos depuis un apparéil photo numérique
À propos des apparecs photo numériques compatibles PictBridge
Cette imprimante peut imprimer des photos directement depuis un apparéil photo numérique compatible PictBridge.
Les commandes nécessaires à l'impression des photos sont émises depuis l'appareil photo numérique et peuvent varier en fonction du modèle. Vous trouverez des informations détaillées sur l'impression dans le manuel d'utilisation de l'appareil photo numérique.
Des informations sur les apparèils photo numériques compatibles PictBridge sont également disponibles sur le site Web OLYMPUS.
Prudence
- Les photos qui n'ont pas eté prises par un apparéil photo numérique doivent être imprimées depuis un PC.
Raccordement d'un apparéil photo numérique à l'imprimante
Effectuez le branchement avec le cable fourni avec l'appareil photo numérique.
1
Commencez par allumer l'imprimante.
Voir à la page 48. "Branchement de l'alimentation/Mise en marche et arrêt de l'imprimante".
2
Insérez le cable USB dans le connecteur USB de l'appareil photo numérique et branche l'autre extrémité au connecteur PictBridge à l'avant de l'imprimante.
3 Allumez l'appareil photo numérique et configurez-le de manière à ce qu'il soit prét pour l'impression.
Levoyant ACCESS (Accès) sur l'imprimante s'allume pendant un court instant, puis s'éteint de nouveau.
«Voutrouvez les informations détaillées sur le fonctionnement de l'appareil photo numérique dans son manuel d'utilisation.

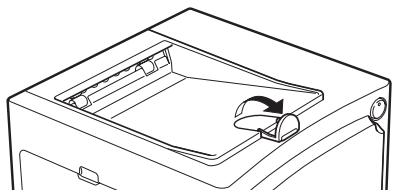

4 Tirez la butée de papier qui se trouve sur le dessus de l'imprimante vers le bas en direction de l'avant.
Commande de l'impression depuis l'appareil photo numérique
1 Commandez le déroulement de l'impression à l'aide de l'appareil photo numérique.
Exemple d'affichage de l'appareil photo numérique
Lorsque l'impression commence, levoyant ACCESS (Accès) sur l'imprimante s'allume puis s'éteint de nouveau lorsque l'impression est terminée.
Reportez-vous au manuel d'utilisation de l'appareil photo numérique pour plus d'informations sur son fonctionnement.
2 Lorsque l'impression est terminée, éteignez l'appareil photo numérique et l'imprimante avant de débrancher le cable USB.
Prudence
- N'ouvre jamais le volet de cartouche d'encre ou le volet du bac d'alimentation pendant l'impression.
- Ne déplacez pas l'imprimante pendant l'impression.
- N'eteignez pas l'imprimante ni l'appareil photo numérique et ne débranchez par l'adaptateur secteur pendant l'impression. Si l'alimentation est coupée ou l'adaptateur secteur est débranché pendant l'impression, rétabliesz l'alimentation et recommencez les opérations interrompues. Le fait de laisser l'imprimante débranchée en mode d'impression risque de causeur un mauvais fonctionnement.
Impression des images à partir du PC
Imprimez des images depuis un PC en utilisant n'importe quel logiciel de traitement d'image.
Prudence
- Les photos qui n'ont pas eté prises par un apparéil photo numérique doivent être imprimées depuis un PC.
Raccordement de l'imprimante à un PC.
Connectez l'imprimante à l'aide d'un cable USB standard du commerce (Type A-B).
1 Insérez la fiche du cable USB dans le port USB du PC et branchez l'autre extrémité au connecteur USB à l'arrête de l'imprimante.
2 Tirez la butée de papier qui se trouve sur le dessus de l'imprimante vers le bas en direction de l'avant.
- Si un PC et un apparéil photo numérique compatible PictBridge sont branchés simultanément sur l'imprimante, l' apparéil photo numérique a priorité sur le PC. Pour imprimer des images depuis le PC, débranchez l' apparéil photo numérique.
- Le fonctionnement de cette imprimante en réseau n'est pas garanti. L'utilisation d'un tampon d'imprimante du commerce n'est pas couverte par la garantie limitee.
- Le fonctionnement de cette imprimante sur un UB ou une multi connexion USB n'est pas garantie.
Installation du pilote d'impression (pendant la configuration initiale)
Systèmes d'exploitation pris en charge : Windows 98/Me/2000/XP
1 Démarrez le PC et introduisez le CD-ROM fourni avec l'imprimante dans le lecteur de CD-ROM.
La boîte de dialogue [Nouveau matériel dépréçu] s'affiche automatiquement.
- Si cette boîte de dialogue ne s'affiche pas automatiquement, lancez l'installation du pilote en sélectionnant [Paramètres - Imprimantes - Ajout d'imprimante] dans le menu Demarrer.
Si vous utilisez Windows XP, lancez l'installation du pilote en scélectionnant [Panneau de configuration - Imprimantes et autres périphériques - Imprimantes et télécopieurs - Ajouter une imprimante] depuis le menu Démarrer.
2 Suivez les instructions à l'écran pour installer le pilote d'impression.
Reportez-vous au manuel d'utilisation du PC pour plus d'informations.
Impression
1 Affichez l'image souhaitation avec votre logiciel de traitement d'image et lancez l'impression.
2 Cliquez sur [Imprimer] dans le menu Fichier et selectionnez [OLYMPUS P-10] dans la liste des imprimantes disponibles.
Remarques
- Les options [Imprimer] et la sélection de l'imprimante varient en fonction de l'application. Reportez-vous aux instructions votre application.
3 Cliquez sur [Propriétés] pour modifier les paramètres avant l'impression.
Paramètres d'impression
Dans la boîte de dialogue [Propriétés], servez-vous des ontlets [Paper] et [Graphics] pour modifier le format du papier, définir le nombre d'exemplaires et effectuer le réglage des couleurs.
Reportez-vous au fichier ReadMe qui se trouve sur le CD-ROM pour plus d'informations.
Exemple d'onglet [Paper]
Exemple d'onglet [Graphics]
Prudence
- N'ouvre jamais le volet de cartouche d'encre ou le volet du bac d'alimentation pendant l'impression.
- Ne déplacez pas l'imprimante pendant l'impression.
- N'eteignez pas l'imprimante ni le PC et ne débranchez par l'adaptateur secteur pendant l'impression. Si l'alimentation est coupée ou l'adaptateur secteur est débranché pendant l'impression, rétabliesz l'alimentation et recommencez les opérations interrompues. Le fait de laisser l'imprimante débranchée en mode d'impression risque de causeur un mauvais fonctionnement.
Si le papier vient à épuisement pendant l'impression
Levoyant PAPER (Papier) clignote lentement. Ajoutez du papier dans le bac d'alimentation. Les exemplaires restant seront automatiquement imprimés.
Si vous utilisez un kit d'impression, le ruban encreur vient normalement à épuisement au même moment que le papier. Vous nevez donc replacer la cartouche de ruban encreur en même temps.
Si le ruban encreur vient à épuisement pendant l'impression
Levoyant RIBBON (Ruban) clignote rapidement. Lorsque le papier a eté éjecté de l'imprimante, remplacez la cartouche de ruban encreur par une neue. Les exemplaires restant seront automatiquement imprimés après avoir fermé le volet de cartouche d'encre.
Si des voyants sont allumés et clignotent
| Voyant | État duvoyant | État de l'imprimante | Action corrective nécessaire | Page |
| POWER(Marche/Arrêt) | Allumé | Sous tension | — | 48 |
| Éteint | Hors tension | |||
| ACCESS(Accès) | Allumé * | Connexion à l'appareil photo numérique | Ne débranchez pas l'appareil photo numérique ni le PC. | — |
| Clignotement lent | Communicatio n en cours | |||
| Clignotement très lent | Impression | — | — | |
| PAPER(Papier) | Clignotement lent | Plus de papier | Retirez le bac d'alimentation, ajoutez du papier et remettez le bac d'alimentation en place dans l'imprimante. | 52, 61 |
| Le papier et la cartouche de ruban encreur sont incompatibles | Lors d'une impression sur du papier au format 100 mm × 148 mm, assurez-vous d'utiliser une cartouche de ruban encreur de ce format. De même, lorsque vous imprimez sur du papier au format 89 mm × 127 mm, utilisez une cartouche de ruban encreur de ce format. | 51 | ||
| ACCESS(Accès) | Clignotement rapide | Ruban encreur épuisé | Remplacer la cartouche de ruban encreur par une nouvelle. | 49, 61 |
| Clignotement lent | Cartouche de ruban encreur non installée | Installez une cartouche de ruban encreur dans l'imprimante. | 49 | |
| Le papier et la cartouche de ruban encreur sont incompatibles | Lors d'une impression sur du papier au format 100 mm × 148 mm, assurez-vous d'utiliser une cartouche de ruban encreur de ce format. De même, lorsque vous imprimez sur du papier au format 89 mm × 127 mm, utilisez une cartouche deruban encreur de ce format. | 51 | ||
| ACCESS,PAPER | Clignotement simultané | Bourrage papier | Retirez le papier coincé. | 64 |
| ACCESS(Accès), RIBBON(Ruban) | Clignotement simultané | Erreur de communication | Vérifiez que l'appareil photo numérique est compatible PictBridge. | — |
| Éteignez puis rallumez l'imprimante et faites une nouvelle tentative d'impression.Si l'erreur persiste, consultez le centre S.A.V. OLYMPUS le plus proche. | — | |||
| ACCESS,RIBBON,PAPER | Clignotement simultané | Problème interne | Consultez le centre S.A.V.OLYMPUS le plus proche. | — |
- Lorsque la communication est établie, le voyant s'éteint.
En cas de difficultés
Avant de renvoyer votre imprimante en réparation, vérifie les points suivants pour essayer de résoudre le problème. Si le problème persiste, contactez le centre S.A.V. OLYMPUS le plus proche.
| Problème | Cause · État | Solution | Page |
| Impossible demettre l'imprimanteen marche. | L'adaptateur secteurn'est pas branché. | Raccodez correctement l'adaptateursecteur. | 48 |
| Impossible de retarderla cartouche deruban encreur | L'imprimante a étééteinte pendant qu'ellefonctionnait. | Poussez la cartouche de rubanencreur jusqu'à ce que vousentendiez un bruit de verrouillage.Rallumez l'imprimante et attendezque les bruits mécaniques s'arrêtent. | — |
| L'impression depuisI'appareil photonumérique prendereaucoup de tempspour commencer. | L'imprimante prendbeaucoup de temps pourouvrir un fichier TIFF. | Le temps d'ouverture dépend de lataille de l'image. Attendez la fin de l'ouverture. | — |
| Le rognage réservé parDPOF prendbeaucoupde temps. | Attendez la fin de l'ouverture. | — | |
| Impossibled'imprimer. | La cartouche de rubanencreur n'est pas enplace. | Insérez une cartouche de rubanencreur. | 49 |
| Le bac d'alimentationn'est pas installé ou il estvide. | Chargez du papier dans le bac puismettez le bac d'alimentation enplace. | 52,54 | |
| Bourrage de papier dansla section d'éjection. | Retirez le papier. | 64 | |
| Le pilote d'impressionn'est pas installécorrectement sur le PC. | Installez ou réinstalllez le piloted'impression sur le PC. | 59 | |
| Les voyants sont allumésou clignotent | — | 62 | |
| Les imagesimpriméescontiennent desparasites. | Des photos qui n ont pasété prises par un appareelphoto numérique ontétéimprimées depuis un appareel photogramérique. | Utilisez un PC pour imprimer desdonnées d'image qui n'ont pas étengrissées par un appareel photogramérique. | 58 |
| Les intervallesd'impressiondeviennent pluslongs. | Les intervallesd'impression sontautomatiquementallongés pendantl'impression continuepour éviter unesurchauffedescomposants internes. | Ce n'est pas un mauvaisfonctionnement. Patientez quelquesminutes. | — |
En cas de bourrage du papier
En cas de bourrage du papier dans l'imprimante, les voyants ACCESS (Accès) et PAPER (Papier) clignotent et l'impression s'arrête. Effectuez les opérations suivantes pour éliminer le bourrage du papier dans l'imprimante.
1 Éteignez l'imprimante.
2Après avoir retire le bac d'alimentation, assurez-vous qu'aucune feuille n'est pliee ou froissée et que les feuilles de papier sont placées correctement dans le bac.
3 Toujours avec le bac d'alimentation retire, rallumez l'imprimante pour en ejecter automatiquement le papier.
- Si le papier est éjecté automatiquement, poursuivez à l'étape 8.
- Si le papier n'est pas ejecté automatiquement, éteignez l'imprimante et poursuivez à l'objet 4.
4 Regardez par le volet du bac d'alimentation pour vérifier si le papier est visible à l'arrête.
- Si le papier coincide est visible, aller à l'etape 5.
- Si le papier coincide n'est pas visible, contactez le centre S.A.V. OLYMPUS le plus proche.
5 Positionnez l'imprimante sur son dos de manière à ce que l'avant soit dirigé vers le haut. Introduisez votre doigt dans la fente du distributeur de papier située sur le dessous et faites glisser le papier coincide en direction du volet du bac d'alimentation.
- Si vous ne parvenez pas à faire bouger le papier avec votre doigt, utilisez des pincettes ou similaire.
6 Vous pourrez sortir le papier par le volet du bac d'alimentation après l'avoir glissé sur une certaine distance.
7 Allumez l'imprimante.
8 Remontez le bac d'alimentation dans son emplacement.
- Si le fonctionnement est normal, le bourrage a complètement disparu et vous pouvez poursuivre votre impression.
Prudence
- N'essayez pas d'utiliser de nouveau un papier qui était resté coincé dans l'imprimante. Vous risqueriez d'endommager l'imprimante.
En cas de retrait de la cartouche de ruban encreur pendant l'impression
1 Éteignez l'imprimante.
2 Introduisez la cartouche de ruban encreur à fond dans le compartment et refermez fermement le volet de cartouche.
3 Allumez l'imprimante.
À propos du kit d'impression (cartouche de ruban encreur et papier)
Utilisez toujours les kits d'impression spécifiés par OLYMPUS.
- Les kits d'impression sont conçus pour un format de papier 100mm × 148mm ou 89mm × 127mm . Le kit d'impression pour le format 100mm × 148mm contient du papier et une cartouche de ruban encreur au format 100mm × 148mm . De même, le kit d'impression pour le format 89mm × 127mm contient du papier et une cartouche de ruban encreur au format 89mm × 127mm .
- Le kit d'impression pour le format 89 mm × 127 mm n'est pas disponible partout.
Utilisez toujours la cartouche de ruban encreur et le papier d'impression d'un même kit d'impression.
La cartouche de ruban encreur usagee n'est pas réutilisable.
■ Manipuez la cartouche de ruban encreur avec soin afin qu'elle reste propre.
Ne demontez pas la cartouche de ruban encreur.
■ Les traces de doigs, les rayures, l'huile ou la poussière sur la surface d'impression risquent de dégrader la qualité d'impression.
Pour éviter un début de fonctionnement de l'imprimante, n'imprimez jamais deux fois sur une même feuille. De plus, n'utilise pas de papier qui est déjà passé à travers l'imprimante.
N'ouvrez pas le kit d'impression avant son utilisation.
Conditions de stockage
Le stockage du kit d'impression dans les endroits suivants est vivement déconseilé :
- Températures extrêmes (supérieure à 30 °C ou inférieure à 5 °C), taux d'humidité élevé ou poussière.
- Présence de produits chimiques.
- En plein soleil ou en présence d'une lumière vivie.
Prudence
- Ne pas exposer à une température supérieure à 40^ pendant une période prolongée. La même précaution s'impose lorsqu'il est installé dans l'imprimante. (Pendant le transport ou à une fenêtre en plein soleil.)
Stockage des tirages
Ne rangez pas les tirages avec les faces imprimées lesunes contre les autres.
Ne laissiez pas la surface d'impression entre en contact avec du film cellophane, un sous-main ou unegomme contenant du plastique pendant une durée prolongée. Un contact prolongé risque de provoquer une décoloration de la surface d'impression.
Ne laissez pas de solvants organiques entre en contact avec la surface d'impression. La conséquence pourrait être une décoloration.
Une exposition prolongée de la surface d'impression au soleil ou à une lumière vivie risque de provoquer une décoloration.
Utilisez un feuitre gras pour écrire sur la surface d'impression.
Évitez les emplacements en plein soleil, exposés à de fortes températures ou des taux d'humidité élevés ou qui sont à la portée des enfants.
OLYMPUS n'est pas responsable de la décoloration de l'alteration des tirages.
Mise au rebut d'une cartouche de ruban encreur usagée
■ Jeter les cartouche de ruban encreur en conformité avec les méthodes de rejet des déchets plastiques prescrites par les autorités locales.
Si vous rencontres des problèmes
Tout problème résultat d'un début de fabrication par OLYMPUS donna leu à un échange contre la même quantité de produit neuf. La responsabilité d'OLYMPUS ne saurait être engagée dans autres situations.
Specifications
Imprimante
| Méthode d'impression | Impression en 4 passes par transfert des couleurs par sublimation (Jaune/Magenta/Cyan et pellicule de protection) |
| Résolution | 310 dpi |
| Format du papier d'impression | Papier au format 89 mm × 127 mm : 89 (H) × 127 (V) mm Papier au format 100 mm × 148 mm : 100 (H) × 148 (V) mm |
| Rendu des couleurs | Plus de 16 770 000 de couleurs |
| Vitesse d'impression | Papier au format 89 mm × 127 mm : 40 secondes environ par feuille Papier au format 100 mm × 148 mm : 44 secondes environ par feuille (sans compter le temps de transmission des données depuis l'appareil photo numérique ou le PC) |
| Interfaces | Raccordement à un apparéil photo numérique compatible PictBridge : connecteur USB Type A Raccordement à un PC : connecteur USB Type B |
| Systèmes d'exploitation compatibles | Windows 98/Me/2000/XP |
| Cartouche de ruban encreur | 3 couches Y+M+C (Jaune/Magenta/Cyan) et une fine pellicule résistante (couche de protection) |
| Formats de fichiers graphiques compatibles | Compatible Exif 1.0-2.2 (JPEG/TIFF) compatible DPOF1.1 |
| Source d'alimentation | 24 V CC (adaptateur secteur spécifique) |
| Consommation nominale | 82 W (pendant l'impression) 5,3 W (en attente) |
| Température d'utilisation | 5 - 35°C |
| Humidité de fonctionnement | 20 - 80% |
| Dimensions | 196 (L) × 190 (P) × 166 (H) mm (parties en saillie non comprises) |
| Poids | 2,3 kg (bac d'alimentation compris) |
Adaptateur secteur
| Type | Régulateur à découvert |
| Tension d'entrée | 100 - 120 V AC ou 220 - 240 V AC 50/60 Hz (le type d'adaptateur secteur et la tension varient suivant la région) |
| Tension de sortie | 24 V CC |
La conception et les specifications sont sujettes à modifications sans prévis.
Service après-vente et entretien
- Voiture revendeur vous a remis un certificat de garantie qui comporte son nom ainsi que la date de l'achat. En cas d'erreur sur le certificat, corrigez-les avec votre revendeur. Lisez attentivement le certificat de garantie et conserveze-le en un endroit sûr.
- Consultez le centre S.A.V. OLYMPUS le plus proche pour toute question concernant le service après-vente ou en cas de problème avec l'appareil. Si un problème survient avec cet apparéil alors qu'il est utilisé conformément aux instructions du manuel, la garantie limitée vous permettra de bénéficier d'une réparation gratuite pendant l'année qui suit la date de l'achat.
- Les réparations effectuees après expiration de la période de garantie seront généralement facturées.
- OLYMPUSessaiera de maintainir les pièces de rechange pour ce produit pendant une durée de 5 ans après la fin de la production. Par conséquent, le service après-vente de cette imprimante sera généralement assurependant cette période. Un service après-vente pourra eventuellesment être assurememe après cette période. En cas de besoin, consultez le centre S.A.V. OLYMPUS le plus proche.
- OLYMPUS n'est pas responsable des évventuels dommages (coûts ou pertes financières) provoqués par un défaut de fonctionnement de l'appareil.
- Lorsque vous renvoyez un produit pour réparation, joignez un document décrivant le problème ou le défaut rencontres et assurez-vous que l'imprimante est suffisamment protégée par le matériel d'emballage. Faites appel à un service de livraison avec suivi ou faites un envoi postal en commande. Les frais d'envoi sont à la charge du client.
Format d'enregistrement permettant l'impression automatique des données d'un apparéil photo numérique. Vous pouvez très facilement effectuer des tirages à partir d'une carte mémoire auprès d'un magasin photo ou sur des imprimantes qui reconnaissent le format DPOF en sélectionnant les photos souhaitées et le nombre d'exemplaires.
PictBridge
Une norme commune utilisée pour la connexion directe d'un apparéil photo numérique à une imprimante pour imprimer des photos. Si le péripérique est compatible PictBridge, vous pouvez effectuer des tirages tout simplement en utilisant les commandes de l' apparéil photo numérique et indépendamment de la marque du péripérique. Il existe différentes options d'impression telles que l'impression automatique ou les images avec définition DPOF, l'impression d'index et le détourage d'image.
RGB
Les trois couleurs qui composent la lumière : rouge (R), vert (G) et bleu (B). Les couleurs sont affichées sur les téléviseurs et les écans d'ordinateur en utilisant ces trois couleurs.
YMC
Les trois couleurs primaires : cyan (C), magenta (M) et jaune (Y). Les teintes sont imprimées en utilisant ces couleurs. La gamme des couleurs pouvant être affichées en utilisant le mode YMC est différente de la gamme des couleurs RVB. Certaines couleurs des photos affichées sur un moniteur ne peuvent ainsi pas été reproduites exactement sur une imprimante qui les replacera par des couleurs similaires.
