Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	K Mini Plus
Versorgungsspannung	220-240 V, 50-60 Hz
Stromaufnahme	6 A
Schutzklasse	II
Schutzart	IPX5
Betriebsdruck	7,4 MPa (74 bar)
Maximal zulässiger Druck	11 MPa (110 bar)
Wasserdurchfluss	5,5 l/min
Maximaler Durchfluss	6,0 l/min
Max. Wasserversorgungsdruck	1,2 MPa (12 bar)
Max. Zulauftemperatur	40 °C
Betriebsgewicht	4,7 kg
Abmessungen (L x B x H)	278 x 233 x 296 mm
Schalldruckpegel	77 dB(A)
Garantierter Schallleistungspegel	91 dB(A)
Hand-Arm-Vibration	0,7 m/s²
Lanze	Vario Power (Einstellung SOFT bis HARD)
Hochdruckschlauch	Inklusive
Funktionen	Automatischer Pumpenstopp durch Auslösen des Abzugs, Verriegelung des Pistolengriffs
Sicherheit	Ablassventil mit Druckschalter, Frostsicherung
Wartung	Regelmäßige Reinigung des Wassereinlaufsiebs
Garantie	Gemäß den länderspezifischen Bedingungen (siehe Anleitung)

Häufig gestellte Fragen - K Mini Plus Kärcher

Wie nehme ich den Kärcher K Mini Plus in Betrieb?

Stellen Sie das Gerät auf eine ebene Fläche, schließen Sie den Hochdruckschlauch an den Geräteanschluss an, stecken Sie den Netzstecker ein, öffnen Sie den Wasserhahn und schalten Sie den Schalter auf I/ON. Entriegeln Sie den Pistolengriff und drücken Sie den Abzug.

Warum baut das Gerät keinen Druck auf?

Überprüfen Sie die Einstellung der Lanze (Position HARD), den ausreichenden Wasserdurchfluss und reinigen Sie das Wassereinlaufsieb. Entlüften Sie das Gerät gegebenenfalls, indem Sie es ohne Hochdruckschlauch betreiben, bis das Wasser blasenfrei austritt.

Welche Reinigungsmittel kann ich verwenden?

Verwenden Sie nur von KÄRCHER zugelassene Reinigungsmittel für Hochdruckreiniger. Beachten Sie die mit den Reinigungsmitteln gelieferten Anweisungen.

Wie schütze ich das Gerät vor Frost?

Entleeren Sie das Gerät vollständig, indem Sie es ohne Schlauch und ohne Wasserzufuhr maximal 1 Minute lang laufen lassen. Bewahren Sie das Gerät und das Zubehör an einem frostsicheren Ort auf.

Was tun, wenn der Hochdruckstrahl unregelmäßig ist?

Reinigen Sie die Hochdruckdüse mit einer Nadel und spülen Sie sie mit klarem Wasser. Überprüfen Sie auch den Wasserversorgungsdurchfluss.

Wie warte ich das Wassereinlaufsieb?

Entfernen Sie den Wasserzulaufanschluss, nehmen Sie das Sieb mit einer Flachzange heraus, reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein. Führen Sie dies regelmäßig durch.

Kann ich das Gerät direkt an das Trinkwassernetz anschließen?

Nein, das Gerät darf nicht direkt an das öffentliche Trinkwassernetz angeschlossen werden. Verwenden Sie einen handelsüblichen Gartenschlauch und beachten Sie die örtlichen Vorschriften.

Welche Abmessungen und welches Gewicht hat der K Mini Plus?

Abmessungen: 278 x 233 x 296 mm. Betriebsgewicht: 4,7 kg.

Wie verstaue ich das Zubehör?

Nutzen Sie den dafür vorgesehenen Stauraum am Gerät. Wickeln Sie den Hochdruckschlauch auf und befestigen Sie das Netzkabel mit dem Kabelclip an der Kabelaufwicklung.

Wo finde ich Ersatzteile?

Zubehör und Ersatzteile sind auf www.kaercher.com oder bei autorisierten Händlern erhältlich. Verwenden Sie nur Originalteile.

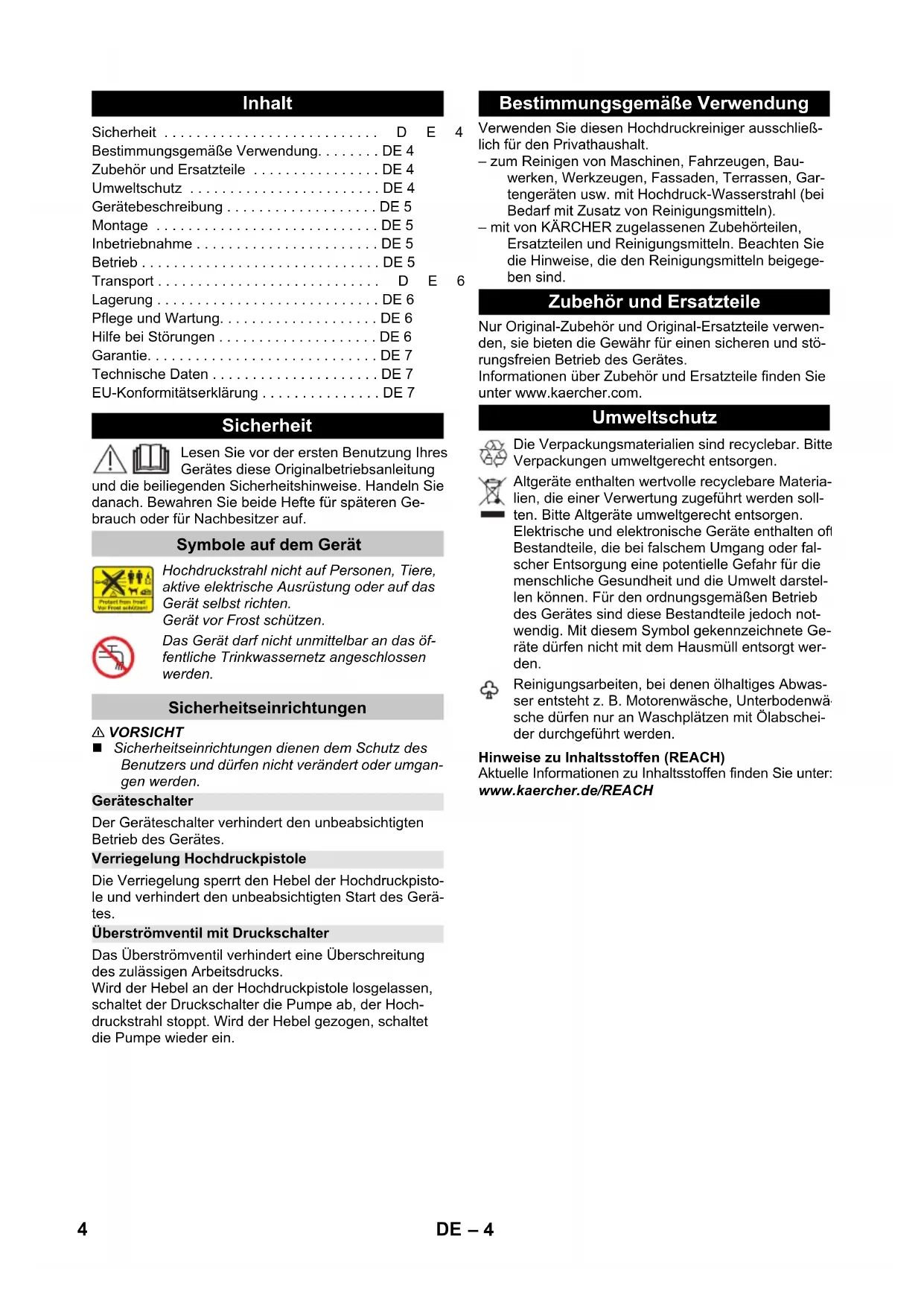

BEDIENUNGSANLEITUNG K Mini Plus Kärcher

Sicherheit	D	E
Bestimmungsgemäße Verwendung.	DE 4
Zubehör und Ersatzteile	DE 4
Umweltschutz	DE 4
Gerätebeschreibung	DE 5
Montage	DE 5
Inbetriebnahme	DE 5
Betrieb	DE 5
Transport	D	E
Lagerung	DE 6
Pflege und Wartung.	DE 6
Hilfe bei Störungen	DE 6
Garantie.	DE 7
Technische Daten	DE 7
EU-Konformitätserklärung	DE 7

Sicherheit

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.

Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Sicherheitseinrichtungen

⚠ VORSICHT

■ Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Hochdruckpistole

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Bestimmungsgemäße Verwendung

4 Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt.

– zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Bitte Altgeräte umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Gerätebeschreibung

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Abbildungen siehe Seite 2

1 Wasseranschluss mit eingebautem Sieb

2 Kupplung für Wasseranschluss

3 Hochdruckanschluss

4 Zubehörfach

5 Tragegriff

6 Netzanschlussleitung mit Netzstecker

7 Kabelclip

8 Aufbewahrung für Netzanschlussleitung

9 Geräteschalter „0/OFF“ / „I/ON“

10 Handspritzpistole

11 Verriegelung Hochdruckpistole

12 Klammer für Hochdruckschlauch

13 Sicherungshülse

14 Strahlrohrverlängerung

15 Strahlrohr mit Druckregulierung (Vario Power) Der Arbeitsdruck lässt sich stufenlos von „SOFT“ bis „HARD“ erhöhen. Zum Verstellen des Arbeitsdrucks, Hebel der Hochdruckpistole loslassen und Strahlrohr auf gewünschte Stellung drehen.

16 Hochdruckschlauch

17 Wasserzulaufschlauch

18 Schlauchkupplung

19 Schlauchkupplung (Aqua Stop)

20 Hahnanschluss für Innenarmaturen

Montage

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

Abbildungen siehe Seite 3

Abbildung A

→ Kupplung auf Wasseranschluss des Gerätes schrauben.

Abbildung B

→ Klammer für Hochdruckschlauch aus Hochdruckpistole herausziehen.

Abbildung C

→ Hochdruckschlauch in Hochdruckpistole stecken.

→ Klammer eindrücken, bis sie einrastet. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.

Inbetriebnahme

→ Gerät auf eine ebene Fläche stellen.

Abbildung D

→ Hochdruckschlauch mit dem Hochdruckanschluss des Gerätes verbinden. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.

→ Netzstecker in Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten. Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfohlen.

→ Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken.

→ Wasserzulaufschlauch an die Wasserversorgung anschließen.

→ Wasserhahn vollständig öffnen.

Betrieb

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren.

Betrieb mit Hochdruck

⚠ VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.

Abbildung E

→ Strahlrohrverlängerung in Handspritzpistole einstecken und durch 90° Drehung fixieren.

Abbildung F

→ Die Sicherungshülse festdrehen.

Abbildung G

→ Strahlrohr in Strahlrohrverlängerung einstecken und durch 90° Drehung fixieren.

→ Gerät einschalten „I/ON“.

→ Hebel der Hochdruckpistole entsperren.

→ Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

Betrieb unterbrechen

→ Hebel der Hochdruckpistole loslassen.

→ Hebel der Hochdruckpistole verriegeln.

→ Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das Gerät ausschalten „0/OFF“.

Betrieb beenden

⚠ VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist.

→ Hebel der Hochdruckpistole loslassen.
→ Gerät ausschalten „0/OFF“.
→ Netzstecker aus der Steckdose ziehen.
→ Wasserhahn schließen.
→ Hebel der Hochdruckpistole drücken, um den noch vorhandenen Druck im System abzubauen.
→ Hebel der Hochdruckpistole verriegeln.
→ Gerät von der Wasserversorgung trennen.

Transport

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Transport von Hand

→ Gerät am Tragegriff hochheben und tragen.

Transport in Fahrzeugen

→ Gerät gegen Verrutschen und Kippen sichern.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei der Lagerung beachten.

Gerät aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

→ Gerät auf einer ebenen Fläche abstellen.
→ Hochdruckschlauch vom Hochdruckanschluss des Gerätes trennen.
→ Strahlrohr von der Hochdruckpistole trennen.
→ Zubehör in Aufbewahrung für Zubehör verstauen.
→ Netzanschlussleitung um Aufbewahrung wickeln und Netzstecker mit Kabelklemme befestigen.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

→ Gerät vollständig von Wasser entleeren: Gerät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät ausschalten.
→ Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren.

Pflege und Wartung

GEFAHR

Gefahr eines Stromschlags.

■ Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

ACHTUNG

Sieb darf nicht beschädigt werden.

→ Kupplung vom Wasseranschluss entfernen.

Abbildung H

→ Sieb mit einer Flachzange herausziehen.
→ Sieb unter fließendem Wasser reinigen.
→ Sieb wieder in den Wasseranschluss einsetzen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.

⚠ GEFAHR

Gefahr eines Stromschlags.

→ Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Gerät läuft nicht

→ Hebel der Hochdruckpistole ziehen, das Gerät schaltet ein.
→ Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
→ Netzanschlussleitung auf Beschädigung prüfen.

Gerät kommt nicht auf Druck

→ Einstellung am Strahlrohr prüfen.
→ Wasserversorgung auf ausreichende Fördermenge überprüfen.
→ Gerät entlüften: Gerät ohne angeschlossenen Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruckanschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder anschließen.
→ Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.

Starke Druckschwankungen

→ Hochdruckdüse reinigen: Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen.
→ Wasserzulaufmenge überprüfen.

Betriebsgeräusche

Zahnriemen defekt, Kundendienst aufsuchen.

Gerät undicht

→ Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Adressen finden Sie unter:

Elektrischer Anschluss
Spannung 220-240	V1~50-60 Hz
Stromaufnahme 6 A
Schutzgrad IPX5
Schutzklasse II	回
Wasseranschluss
Zulaufdruck (max.) 1,2 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 7 l/min
Leistungsdaten
Arbeitsdruck 7,4 MPa
Max. zulässiger Druck 11 MPa
Fördermenge, Wasser 5,5 l/min
Fördermenge maximal 6,0 l/min
Rückstoßkraft der Hochdruckpistole 11 N
Maße und Gewichte
Länge 278 mm
Breite	233 mm
Höhe	296 mm
Gewicht, betriebsbereit mit Zubehör	4,7 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	0,7 m/s2
Unsicherheit K	0,6 m/s2
Schalldruckpegel LpA	77 dB(A)
Unsicherheit KpA	2 dB(A)
Schallleistungspegel LWA+	91 dB(A)
Unsicherheit KWA

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.600-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 91

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Technische gegevens ....NL 7

EU-conformiteitsverklaring ....NL 7

Veiligheid

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

2 Koblingsdel for vanntilkoblingen

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

9 Prietaiso jungiklis „0/IŠJ.“ / „I/IJ.“

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
